SPX17PRO - Haut-parleur voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture composant à 2 voies
Marque	Alpine
Modèle	SPX17PRO
Puissance RMS (CEA-2031)	100 W
Puissance crête (CEA-2031)	300 W
Impédance	4 ohms
Réponse en fréquence	35 Hz – 40 kHz
Sensibilité	88 dB
Haut-parleur de graves (woofer)	6,5" (17 cm), cadre aluminium, membrane hybride/fibre de verre
Haut-parleur d'aigus (tweeter)	1,75" (38 mm), textile KFR, radiateur annulaire
Poids net total	4,20 kg
Profondeur du woofer	6,4 cm
Profondeur du tweeter	18 mm
Réglage du niveau du tweeter	0 dB, -1,5 dB, -3 dB, -4,5 dB
Module de liaison de phase inclus	Oui, pour optimisation de l'imagerie sonore
Filtrage intégré	Réseau passif avec compensation d'impédance
Alimentation véhicule requise	12 V, masse négative
Température de fonctionnement	Non spécifiée, usage automobile typique
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher la batterie avant installation. Ne pas installer dans des endroits gênant la conduite.
Pièces détachées et réparabilité	Contacter le revendeur agréé Alpine pour toute réparation ou pièce.

FOIRE AUX QUESTIONS - SPX17PRO ALPINE

Quel type de véhicule est compatible avec l'Alpine SPX17PRO ?

Ce kit est conçu pour les voitures avec une alimentation 12 V et masse négative. Vérifiez l'espace de montage : diamètre de coupe de 13,3 cm pour le woofer et 4,8 cm pour le tweeter.

Comment régler le niveau du tweeter ?

Utilisez le cavalier TW LEVEL sur le filtre pour choisir parmi 0 dB, -1,5 dB, -3 dB ou -4,5 dB. Ajustez selon la position d'écoute et vos préférences.

Qu'est-ce que le module de liaison de phase ?

C'est un accessoire inclus qui permet d'optimiser la cohérence de phase entre le woofer et le tweeter selon leur emplacement. Utilisez la matrice des paramètres avancés (page 10) pour choisir le bon module.

Puis-je installer ce haut-parleur dans une portière avant ?

Oui, c'est l'emplacement le plus courant. Reportez-vous aux schémas d'emplacement (pages 5-8) pour choisir le type d'installation et le module de liaison de phase adapté.

Quelle est la puissance maximale supportée par le tweeter ?

Le tweeter supporte 20 W RMS. Il est protégé par un bulbe OSRAM 20W. Ne dépassez pas cette puissance pour éviter tout dommage.

Comment calculer la différence de distance entre le woofer et le tweeter ?

Mesurez la distance de chaque haut-parleur à votre oreille en position d'écoute, puis soustrayez les deux valeurs. Cette différence (A-B) est utilisée dans la matrice des paramètres avancés.

Que faire si je n'obtiens pas un bon rendu sonore ?

Vérifiez la polarité des haut-parleurs, le réglage du niveau du tweeter et le module de liaison de phase. Consultez la matrice des paramètres avancés (page 10) pour ajuster les cavaliers J1 à J6.

Peut-on utiliser ce kit sans filtre ?

Non, le filtre passif fourni est indispensable pour séparer les fréquences entre le woofer et le tweeter. Il doit être installé conformément au schéma du réseau.

Quels sont les accessoires fournis ?

Le kit inclut le filtre passif, le module de liaison de phase, la visserie, et les câbles de connexion. Le manuel d'utilisation est disponible en PDF.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager les membranes.

MODE D'EMPLOI SPX17PRO ALPINE

Veuillez lire le présent manuel avant la mise en service du matériel

ALPINE ELECTRONICS, INC.

Tokyo office:

1-1-8 Nishi Gotanda Shinagawa-ku

Tokyo 141-0031, Japan

Tel.: [phone]

ALPINE ELECTRONICS

MARKETING, INC.

1-1-8 Nishi Gotanda, Shinagawa-ku,

Tokyo 141-0031, Japan

Tel.: [phone]

ALPINE ELECTRONICS OF

AMERICA, INC.

19145 Gramercy Place

98, Rue de la Belle Etoile,

Z.I. Paris Nord II,

B.P. 50016,

95945 Roissy Charles de GaulleCedex,

France

Tel.: [phone]

ALPINE ELECTRONICS OF U.K., LTD.

⚠ Points à respecter pour une utilisation sûre

• Lire attentivement ce manuel avant de commencer l'opération et utiliser le système en toute sécurité. 'Nous dégageons toute responsabilité des problèmes résultant du non-respect des instructions décrites dans ce manuel.
• Ce manuel emploie des avertissements accompagnés de symboles pour montrer comment utiliser l'appareil en toute sécurité, éviter d'exposer quiconque aux dangers et éviter d'endommager des biens. Il importe que vous connaissiez le sens de ces avertissements pour comprendre le manuel.
  • Signification des avertissements:

avis	Prévient l'utilisateur de la presenced'instructions importantes. Si cesinstructions ne sont pas suivies, desblessures graves ou mortelles risquentd'être occasionnées.
attention	Prévient l'utilisateur de la presenced'instructions importantes. Si cesinstructions ne sont pas suivies, desblessures ou des dommages matérielsrisquent d'être occasionnés.

avis

NE PAS DÉMONTER NI MODIFIER. Il y a risqué d'accident, d'incendie ou de choc électrique.

NE PAS LAISSER DE PETITES PIÈCES À PORTÉE DES ENFANTS. En cas d'ingestion, consultez immédiatement un médecin.

UTILISEZ LE SYSTÈME UNIQUEMENT DANS DES VOITURES AYANT UNE MASSE NÉGATIVE (-) DE12 VOLTS. Vérifiez avec votre revendeur en cas de doute. Le non-respect de cette précaution risqué de provoquer un incendie ou un choc électrique.

AVANT LE CÂBLÂGE, DÉBRANCHER LE CÂBLE DE LA BORNE NÉGATIVE (-) DE LA BATTERIE. Le non-respect de cette précaution risque de provoquer un choc électrique ou des blessures dues à des courts-circuits électriques.

NE PAS INSTALLER À UN ENDROIT RISQUANT DE GÊNER LA CONDUITE OU POTENTIELLEMENT DANGEREUX POUR LES OCCUPANTS DU VÉHICULE. Éviter de bloquer la vue vers l'avant et de gêner les mouvements.

NE PAS TOUCHER, ENDOMMAGER OU BOUCHER LES TUYAUX, CONDUITES OU CÂBLES LORSQUE VOUS PERCEZ DES TROUS. Il y a risque d'incendie, d'accident ou de blessures.

EN CAS DE PROBLÈME, CESSEZ IMMÉDIATEMENT L'UTILISATION. Si un problème se présente (absence de son ou d'image, objet tombé dans l'appareil, dégagement de fumée ou d'odeurs novices), cessez immédiatement l'utilisation et contactez le revendeur. Il y a risque d'accident ou de blessure.

DISPOSEZ LE CÂBLAGE DE MANIÈRE À ÉVITER LES PLIS ET LES PINCEMENTS.

Faute de quoi, vous pourriez provoquer un incendie ou un accident.

DISPOSEZ LE CABLAGE DE SORTE QU'IL NE SOIT PAS VRILLE OU PLIE. Acheminez les câbles et les fils de sorte qu'ils ne soient pas pliés par des pieces mobiles ou qu'ils n'entrent pas en contact avec des pointes tranchants ou pointus qui risquent d'endommager le câblage. Sinon l'appareil ou le véhicule risquent de ne pas fonctionner comme il faut.

NE PAS UTILISER L'APPAREIL DANS D'AUTRES BUTS QUE CEUX ÉNONCÉS. Il y a risque de choc électrique ou de blessure.

CONFIEZ LE CÂBLAGE ET L'INSTALLATION À DES PROFESSIONNELS. Le câblage et l'installation de cet appareil nécessitent une compétence et une experience techniques confirmées. Afin de garantir la sécurité, contactez toujours le revendeur auprès duquel vous avez acheté l'appareil pour lui confier les travaux à faire.

attention

UTILISER LES ACCESSOIRES SPÉCIFIÉS ET LES INSTALLER CORRECTEMENT. L'utilisation d'autres pièces non désignées risque de provoquer des dommages à l'intérieur de l'appareil ou son installation risque de ne pas être faite correctement, et les pièces desserrées peuvent provoquer des dangers.

NE PAS INSTALLER À UN ENDROIT TRÈS HUMIDE OU POUSSIÉREUX. L'humidité ou la poussière qui pénètrerait dans l'appareil en grande quantité pourrait causer un dégagement de fumée ou un incendie.

Table des matières

Présentation : Filtre 4

Module de liaison de phase inclus....4

Paramètres de la liaison de phase....5

Emplacement des haut-parleurs....5-8

Paramétrage de recouvrement avancé 8

Calcul de distance entre le HP de graves et le HP d'aigus....9

Définitions pour l'axe On et Off....9

Matrice des paramètres avancés ....10

Annexe :

-Schéma du réseau 11

-Spécifications....12

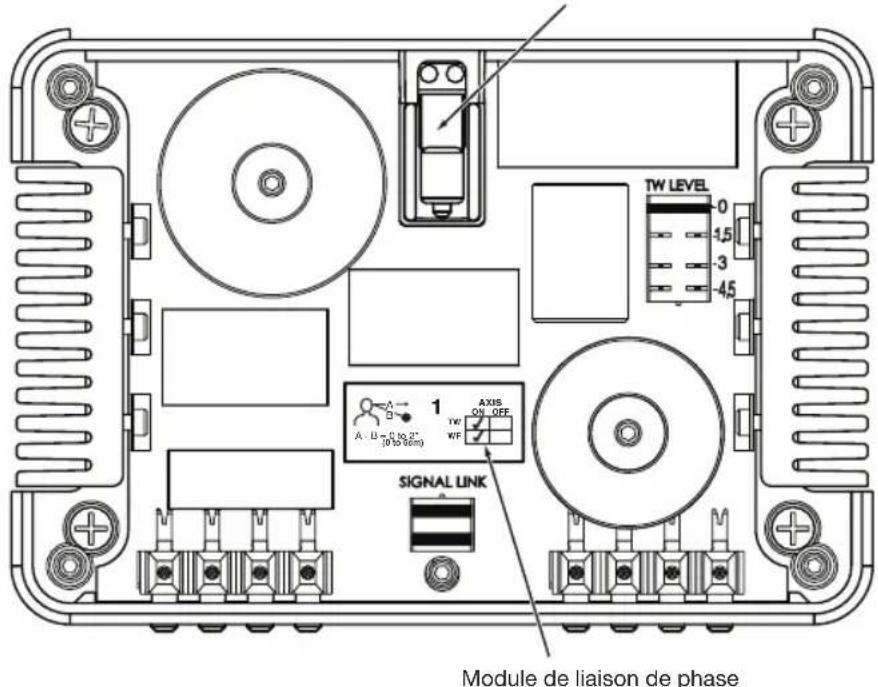

Présentation : Filtre

Bulbe de protection du haut-parleur d'aigus (OSRAM 20W)

TW LEVEL (NIVEAU DU HAUT-PARLEUR D'AIGUS)

- Permet de régler la puissance de sortie du haut-parleur d'aigus (HP) du réseau. Les paramètres disponibles sont les suivants 0 dB, -1,5 dB, -3 dB, -4,5 dB.

LIEN DU SIGNAL

- Ces deux cavaliers doivent être retirés lorsqu'une entrée à deux câbles (double puissance) est utilisée.

MODULE DE LIAISON DE PHASE

- Ce module s'adapte selon l'emplacement choisi pour les haut-parleurs (page 5-8).

Module de liaison de phase inclus

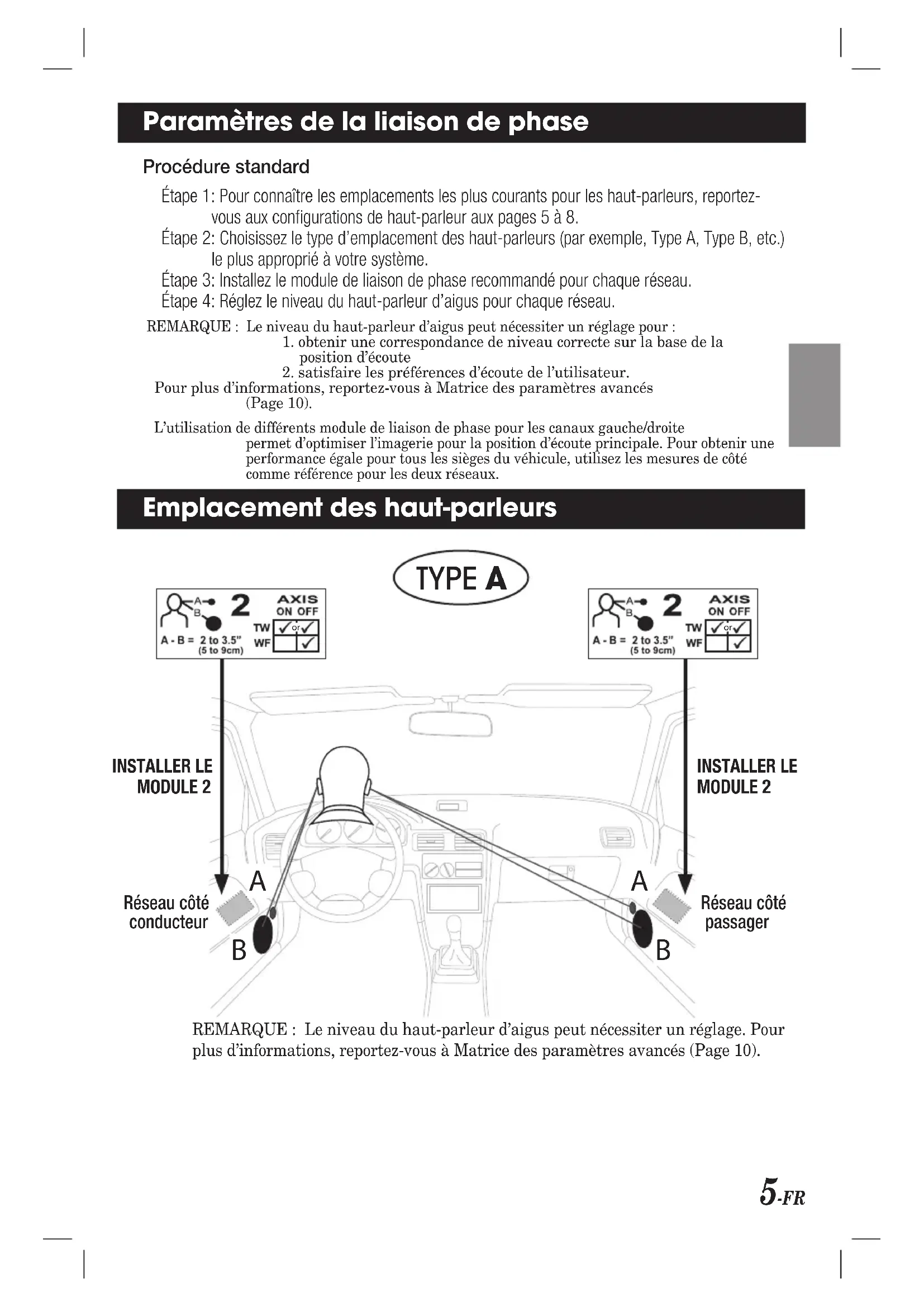

Paramètres de la liaison de phase

Procédure standard

Étape 1: Pour connaître les emplacements les plus courants pour les haut-parleurs, reportez-vous aux configurations de haut-parleur aux pages 5 à 8.

Étape 2: Choisissez le type d'emplacement des haut-parleurs (par exemple, Type A, Type B, etc.) le plus approprié à votre système.

Étape 3: Installez le module de liaison de phase recommandé pour chaque réseau.

Étape 4: Réglez le niveau du haut-parleur d'aigus pour chaque réseau.

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage pour :

1. obtenir une correspondance de niveau correcte sur la base de la position d'écoute

2. satisfaire les préférences d'écoute de l'utilisateur.

Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

L'utilisation de différents module de liaison de phase pour les canaux gauche/droite permet d'optimiser l'imagerie pour la position d'écoute principale. Pour obtenir une performance égale pour tous les sièges du véhicule, utilisez les mesures de côté comme référence pour les deux réseaux.

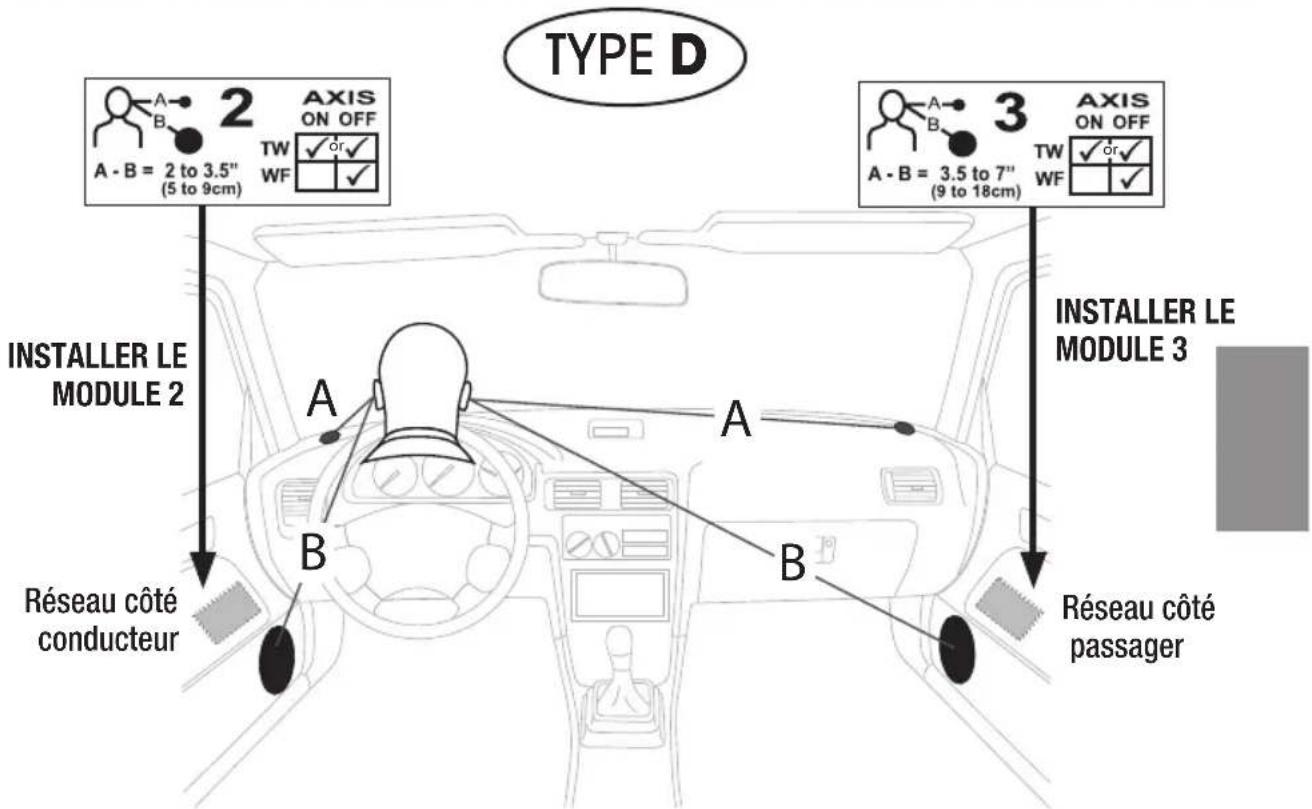

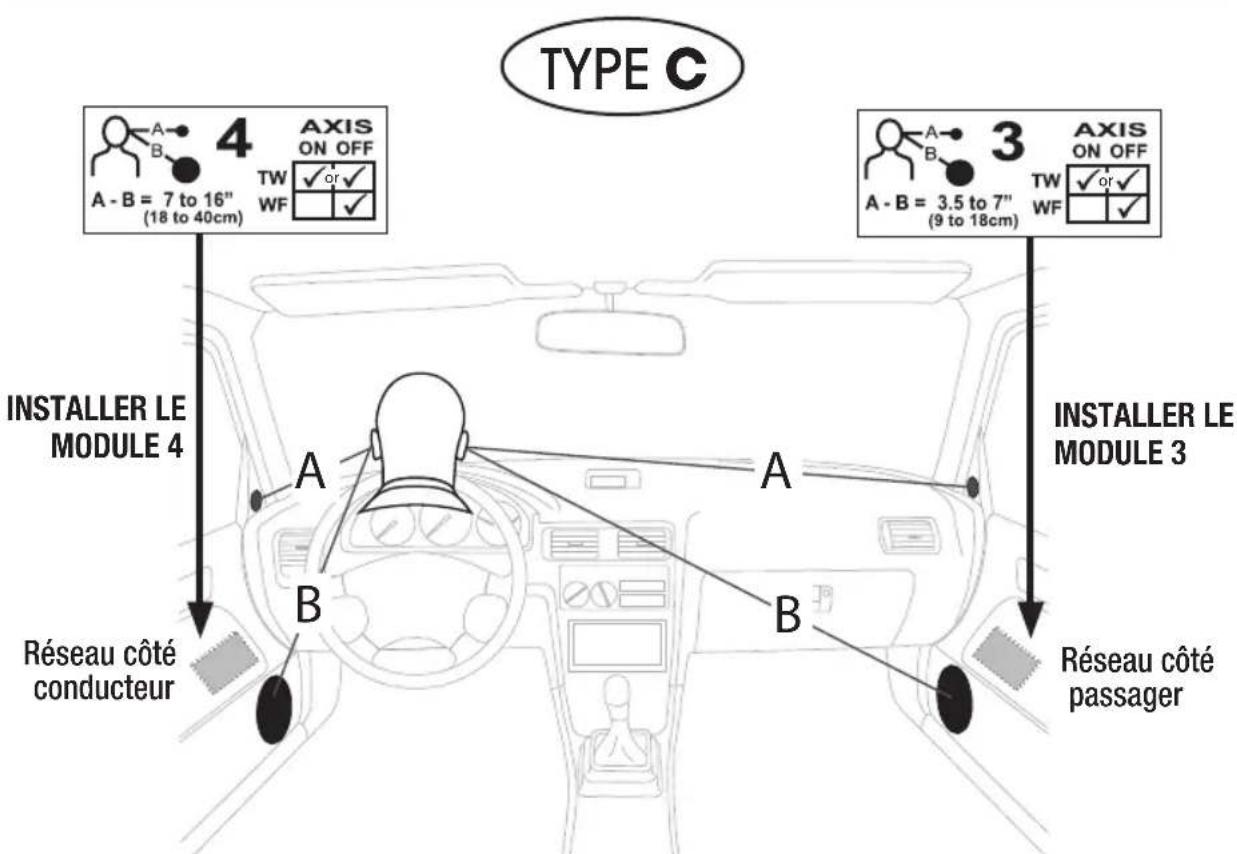

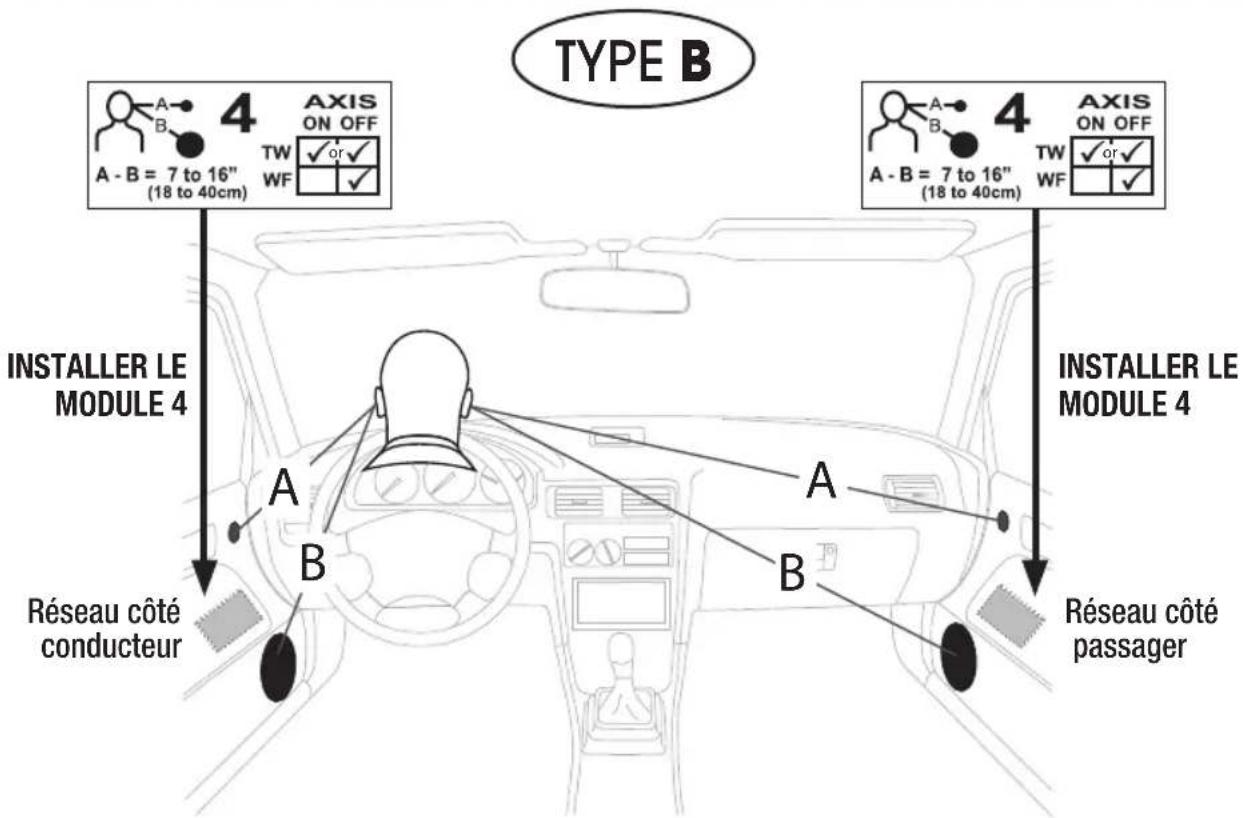

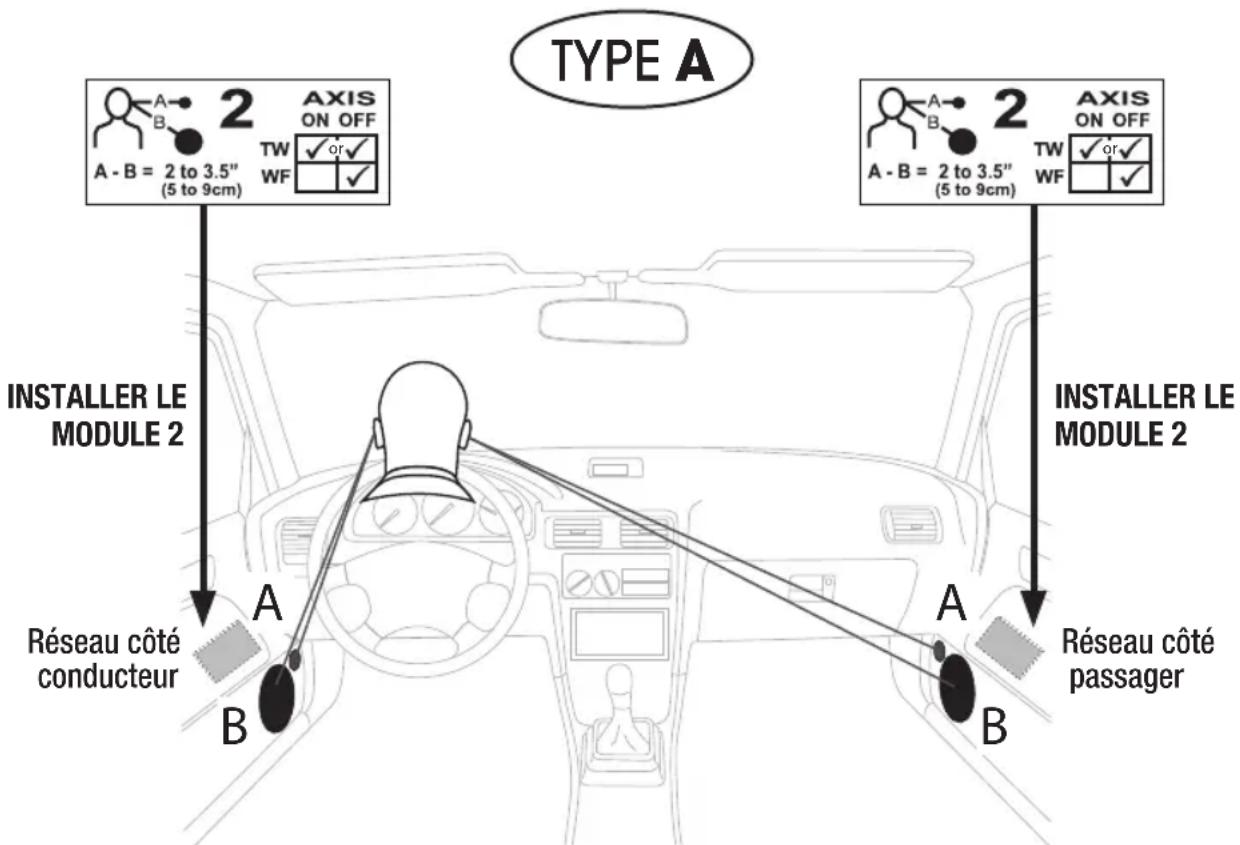

Emplacement des haut-parleurs

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

Emplacement des haut-parleurs

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

6-FR

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

Emplacement des haut-parleurs

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).


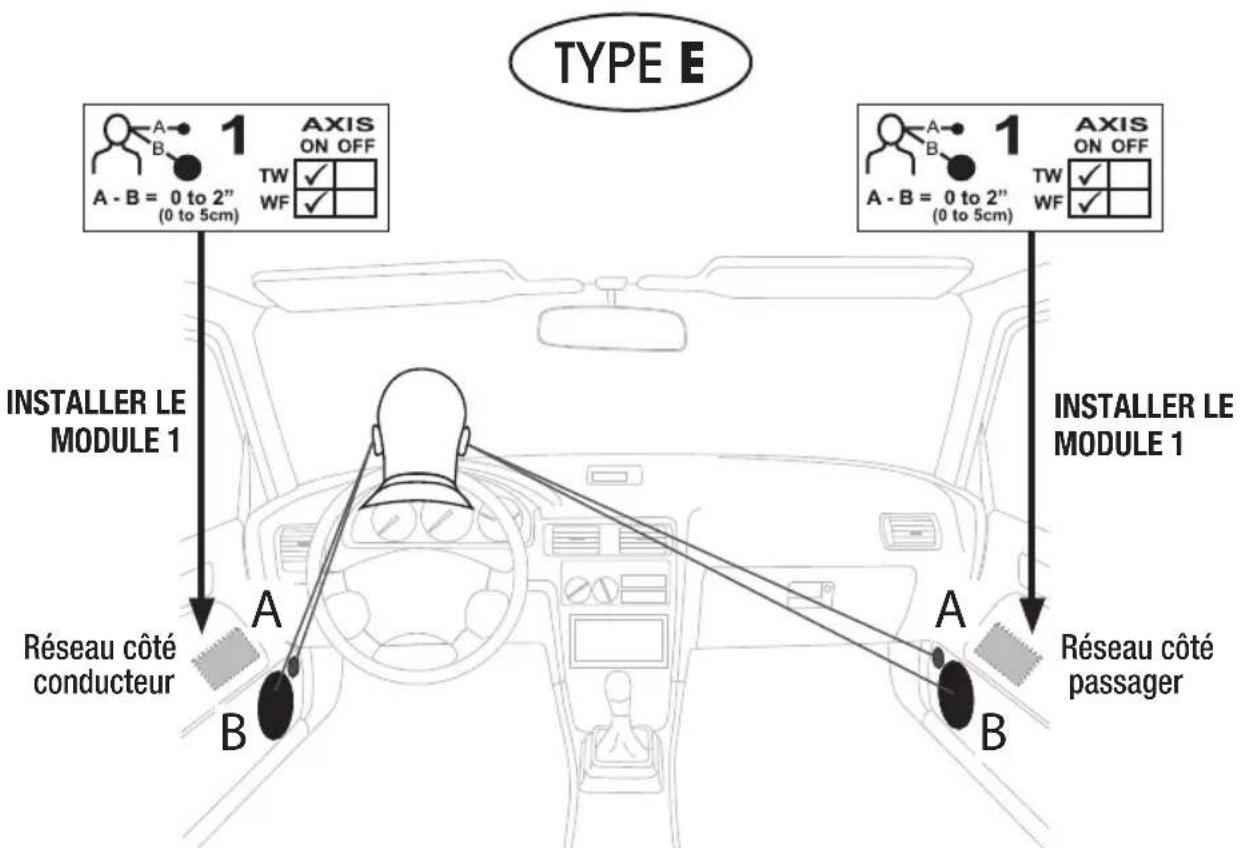

    I["Type E"] --> J["Device 1"]
    J --> K["Installation LE MODULE 1"]
    J --> L["Réseau côté passager"]

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

Emplacement des haut-parleurs


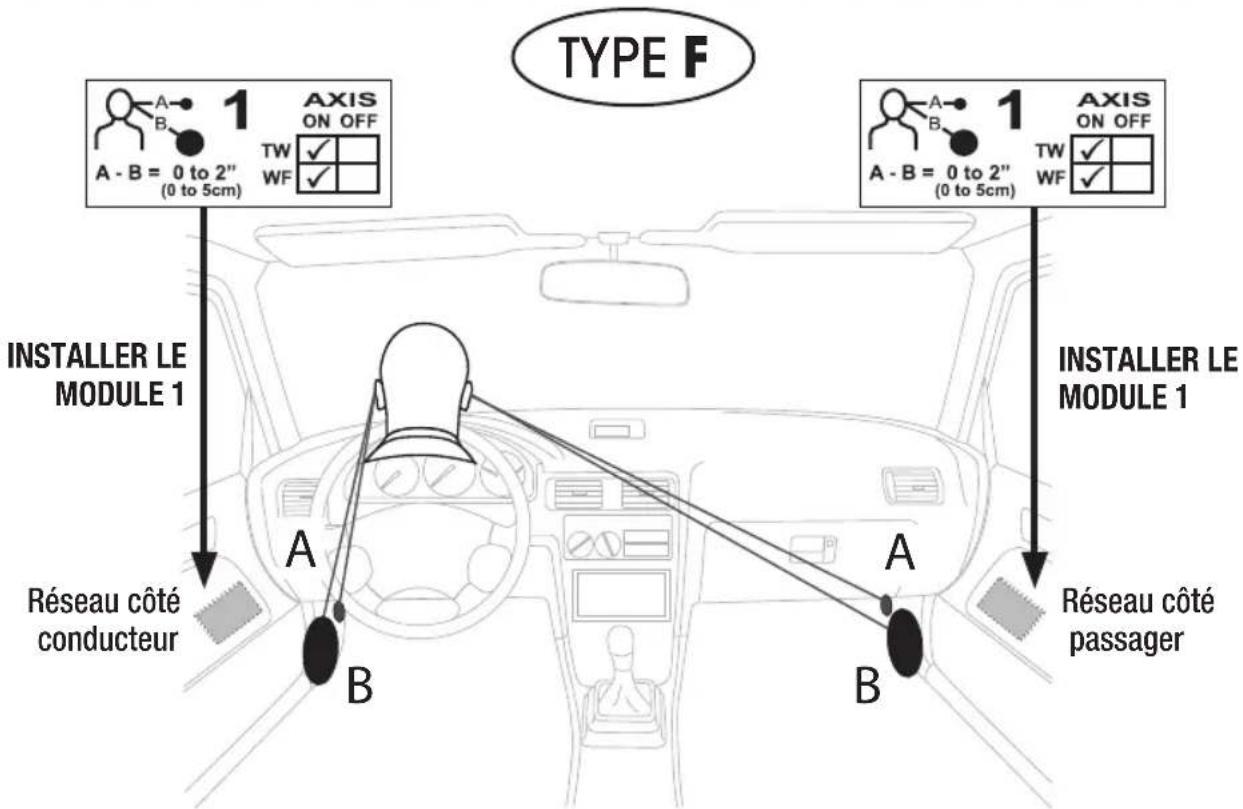

    G["TYPE F"] --> H["Device 1: A - B ON OFF"]
    G --> I["Device 2: A - B ON OFF"]
    style A fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

Paramétrage de recouvrement avancé

Procédure de paramétrage avancé

Étape 1: Évaluez l'angle d'écoute depuis le haut-parleur de graves jusqu'à l'emplacement de la tête dans la position d'écoute principale. Répétez cette étape pour le haut-parleur d'aigus. Utilisez ces deux angles ainsi que les définitions pour l'axe ON et OFF (page 9) pour déterminer si les haut-parleurs de graves et d'aigus sont en position Axe ON ou Axe OFF.

Étape 2: Mesurez la distance entre le haut-parleur de graves et l'emplacement de la tête dans la position d'écoute principale. Répétez cette étape pour le haut-parleur d'aigus. Soustrayez ces distances pour obtenir la différence.

Étape 3: À l'aide des résultats obtenus aux étapes 1 et 2, choisissez le(s) module(s) de liaison de phase. Pour obtenir une précision optimale, reportez-vous à la matrice des paramètres avancés (page 10).

Étape 4: Réglez le niveau du haut-parleur d'aigus pour chaque réseau.

REMARQUE : Le niveau du haut-parleur d'aigus peut nécessiter un réglage pour : 1. obtenir une correspondance de niveau correcte sur la base de la position d'écoute 2. satisfaire les préférences d'écoute de l'utilisateur. Pour plus d'informations, reportez-vous à Matrice des paramètres avancés (Page 10).

L'utilisation de différents module de liaison de phase pour les canaux gauche/droite permet d'optimiser l'imagerie pour la position d'écoute principale. Pour obtenir une performance égale pour tous les sièges du véhicule, utilisez les mesures de côté comme référence pour les deux réseaux.

Calcul de distance entre le HP de graves et le HP d'aigus

Position d'écoute principale

A - B = Distance entre HP graves (WF) et HP aigus (TW)

Distance du HP aigus (TW) (en pouces)

Distance du HP graves (WF) (en pouces)

Différence de distance HP graves (WF) et HP aigus (TW) par rapport à la position d'écoute principale (en pouces)

Exemple 1 :

$$ 5 6 ^ {\prime \prime} - 5 4 ^ {\prime \prime} = 2 ^ {\prime \prime} $$

Exemple 2 :

$$ 5 4 ^ {\prime \prime} - 5 6 ^ {\prime \prime} = 2 ^ {\prime \prime} $$

Définitions pour l'axe On et Off

REMARQUE : * En cas d'utilisation d'un système encastré, le haut-parleur d'aigus peut pivoter de 15°.

Matrice des paramètres avancés

	Distance (A-B)	ON/OFF axe Configuration	ON/OFF axe Angle (θ)	Haut-parleur Types	N° module de liaison de phase	Polarité haut-parleur [J6, J5]	Inclinaison haut-parleur d'aigus =-12dB ou -18dB [J4]	Axe Off, compensation [J3]	Contrôle présence [J2]	Impédance compensation [J1]	Haut-parleur d'aig
*HP graves (WF) et HP aigus (TW) proches	0 à 2" (0 à 5 cm)	AXIS ON OFF	WF θ < 70° TW θ < 45°	Type E Type F	1 Déphasé ON ON OFF OFF 0
	2 à 3,5" (5 à 9 cm)	AXIS ON OFF	WF θ > 70° TW θ = Tout	Type A Type D	2 En phase ON OFF ON ON -1,5 à 0
*HP graves (WF) et HP aigus (TW) éloignés	2 à 3,5" (5 à 9 cm)	AXIS ON OFF	WF θ < 70° TW θ < 45°	Non affiché	5 En phase ON ON OFF OFF -1,5 à 0
	3,5 à 7" (9 à 18 cm)	AXIS ON OFF	WF θ < 70° TW θ = Tout	Non affiché	6 Déphasé OFF ON OFF ON -4,5 à -3
	3,5 à 7" (9 à 18 cm)	AXIS ON OFF	WF θ > 70° TW θ = Tout	Type C Type D	3 Déphasé OFF ON ON -4,5 à -3
	7 à 16" (18 à 40 cm)	AXIS ON OFF	WF θ > 70° TW θ = Tout	Type B Type C	4 En phase OFF ON OFF ON -1,5 à 0

*Séparation physique entre le haut-parleur de graves et le haut-parleur d'aigus

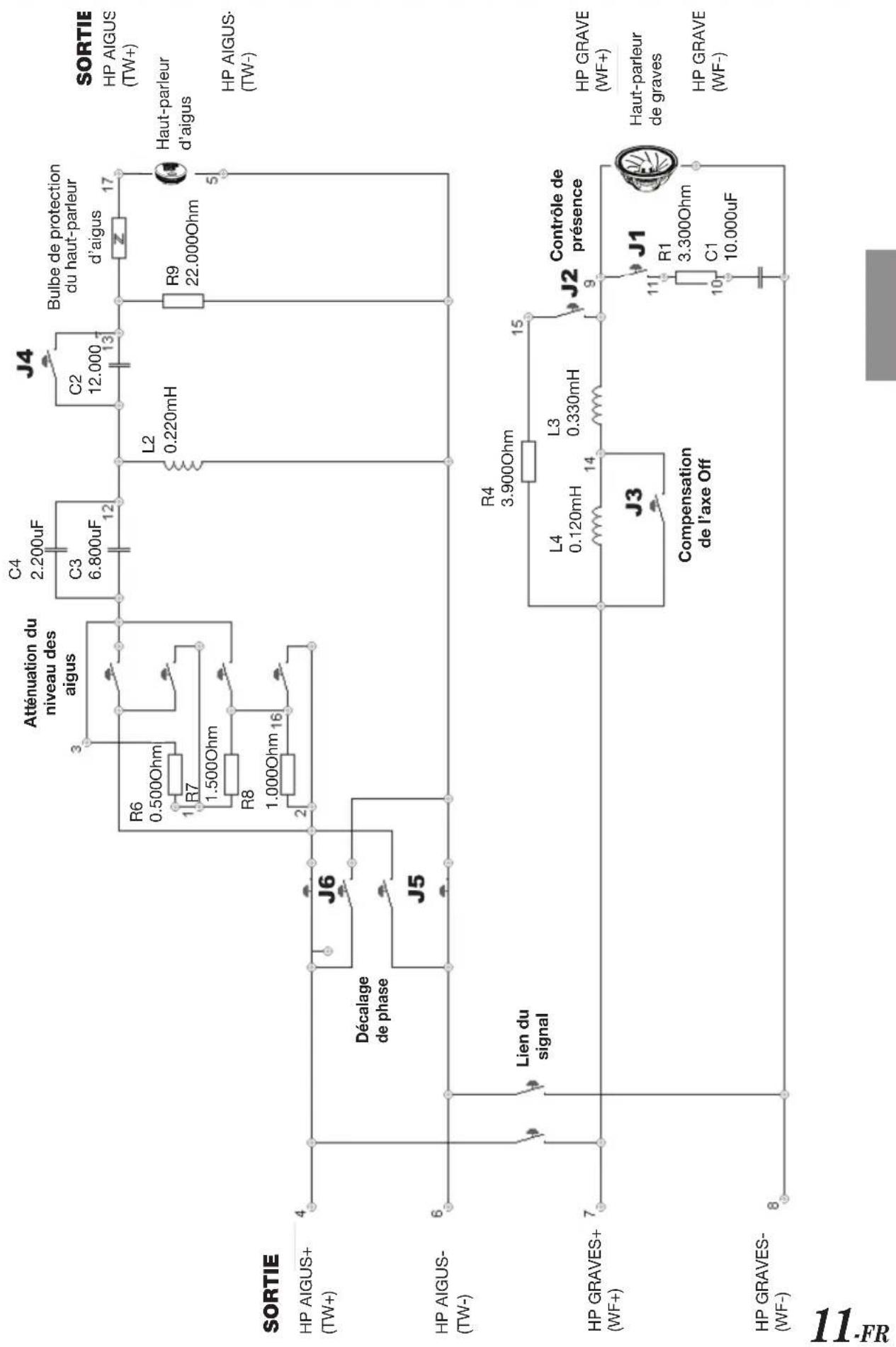

Annexe : Schéma du réseau

Annexe : Spécifications

Système

Modèle SPX-17PRO SPX-13PRO

Type Composant à 2 voies Composant à 2 voies

Puissance (RMS/crête), spéc. CEA-2031 100 W/300 W 75 W/240 W

Impédance 4 ohm 4 ohm

Réponse en fréquence 35 Hz – 40 KHz 45 Hz – 40 KHz

Sensibilité 88 dB 87 dB

Poids net 4,20 kg 3,75 kg

Amplificateurs

Généralités

Taille des haut-parleurs	6,5" (17 cm)	5,25" (13 cm)	1,75" (38 mm)
Type de haut-parleur	Haut-parleur de graves	Haut-parleur de graves	Haut-parleur d'aigus
Puissance (RMS)	75 W	65 W	20 W
Réponse en fréquence (-10 dB)	32 – 9 000 Hz	38 – 9 500 Hz	800 – 45 000 Hz
Sensibilité	88 dB 87 dB	90 dB

Physique

Type/matériau du cadre	Aluminum	Aluminum	Aluminum/ABS
Bobine CV	Titane	Titane	Aluminum
Enroulement bobine acoustique	2 couches, CCAW	2 couches, CCAW	CCAW
Diamètre de la bobine acoustique	39 mm	39 mm	25 mm
Membrane	Matière hybride/fibre en verre	Matière hybride/fibre en verre	Textile KFR
Conception de la membrane	NRSC incurvé	NRSC incurvé	Radiateur annulaire
Diamètre effectif de la membrane 13 cm	11 cm	32 mm
Type/matériau du contour	NBR/rouleaux mutiples	NBR/rouleaux mutiples	n/a
Type/matériau du spider	Nomex/linéarisé	Nomex/linéarisé	n/a
Structure du moteur	Néodyme/U-Yoke avec	Néodyme/U-Yoke avec	Périmètre ventilé avec
	Impédance composée	Impédance composée	Anneau de Faraday
	Stabilisation	Stabilisation
Substance magnétique	Néodyme	Néodyme	Néodyme
Poids de l'aimant	48 g	37 g n/a
Poids de l'amplificateur	0,8 kg	0,7 kg	75 g
Profondeur	2,5" (6,4 cm)	2,37" (5,9 cm)	0,7" (18 mm)
Diamètre en coupe	5,25" (13,3 cm)	4,62" (11,8 cm)	1,87" (48 mm)

Paramètres électromécaniques

Impédance nominale	4 ohm 4 ohm	4 ohm
Résistance de la bobine CC (Re)	2,8 ohm	3,0 ohm	2,7 ohm
Inductance (Le)	0,1 mH	0,1 mH	0,0075 mH
Résonance ambiante (Fs) 45 Hz	58 Hz	790 Hz
Rigidité équivalente (Vas)	24,1 L 10,2 L	n/a
Q mécanique (Qms)	5.24	4.30 5.90
Q électrique (Qes)	0.57	0.56 0.78
Q total (Qts)	0.51	0.50 0.69
Zone du cône (Sd)	133 cm2	95 cm2	5,4 cm2
Conformité (Cms)	0,94 mm/N	0,79 mm/N	0,14 mm/N
Masse de déplacement (Mms)	13,3 g 9,6 g	0,28 g
Facteur de force (BI)	4,4 Tm	4,3 Tm	2,1 Tm
Hauteur de la bobine (Hvc)	16,6 mm	14,0 mm	2,2 mm
Hauteur de l'espace (Hag)	4,0 mm	4,0 mm 2,0 mm
Excursion linéaire [(Hvc-Hag)/2], (Xmax)	6,3 mm	5,0 mm	0,1 mm
Excursion linéaire magnétique, (Xmag)	6,8 mm	6,2 mm 1,1 mm
Excursion mécanique (p-p)	20 mm	18 mm	2 mm

Informations sur l'enceinte

Plage hermétique (Qtc = 0,68 à 0,77), Pied cube 0,7 - 1,25 ft3

Plage hermétique (Qtc = 0,68 à 0,77), Litres 20 - 35 L

Recommandations d'herméticité (Qtc = 0,73) 0,9 ft3 (25,4 L), F3=62 Hz

Plage hermétique (Qtc = 0,62 à 0,74), Pied cube

Plage hermétique (Qtc = 0,62 à 0,74), Litres

Recommandations d'herméticité (Qtc = 0,69)

0.3 - 0.7 ft3

9 - 20 L

0,4 ft3 (11,3 L), F3=84 Hz
