Caractéristiques techniques	Haut-parleur de voiture ALPINE SWR1222D, subwoofer de 12 pouces, puissance maximale de 1200 W, puissance RMS de 300 W, impédance de 2 ohms.
Utilisation	Conçu pour une installation dans le coffre de voiture, idéal pour les systèmes audio de haute performance, améliore les basses dans les véhicules.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état du câblage, nettoyer la surface du haut-parleur avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Installer conformément aux instructions du fabricant, ne pas dépasser la puissance recommandée pour éviter d'endommager le haut-parleur, utiliser des fusibles appropriés.
Informations générales	Compatible avec divers amplificateurs, garantie limitée du fabricant, dimensions : 12 pouces de diamètre, poids : environ 10 kg.

FOIRE AUX QUESTIONS - SWR1222D ALPINE

Quel est le diamètre du haut-parleur ALPINE SWR1222D ?

Le diamètre du haut-parleur ALPINE SWR1222D est de 30 cm.

Comment installer le haut-parleur ALPINE SWR1222D dans ma voiture ?

Pour installer le haut-parleur, suivez le schéma de câblage fourni dans le manuel d'utilisation et assurez-vous de respecter les spécifications de montage recommandées.

Quel type d'amplificateur est recommandé pour le ALPINE SWR1222D ?

Il est recommandé d'utiliser un amplificateur capable de fournir entre 300 et 1200 watts RMS pour une performance optimale.

Le haut-parleur ALPINE SWR1222D est-il étanche ?

Non, le haut-parleur ALPINE SWR1222D n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à l'humidité.

Quelle est la réponse en fréquence du ALPINE SWR1222D ?

La réponse en fréquence du haut-parleur ALPINE SWR1222D est de 24 Hz à 200 Hz.

Que faire si le son du haut-parleur est déformé ?

Vérifiez les connexions de câblage et assurez-vous que l'amplificateur n'est pas surchargé. Réduisez le volume si nécessaire.

Comment nettoyer mon haut-parleur ALPINE SWR1222D ?

Utilisez un chiffon doux et sec pour dépoussiérer le haut-parleur. Évitez les nettoyants liquides qui pourraient endommager les composants.

Est-ce que le ALPINE SWR1222D supporte un montage en caisson ?

Oui, le ALPINE SWR1222D est conçu pour être utilisé dans un caisson de basses pour améliorer les performances sonores.

Où trouver les pièces de rechange pour le ALPINE SWR1222D ?

Les pièces de rechange peuvent être commandées auprès de revendeurs autorisés ALPINE ou sur leur site web.

Le haut-parleur ALPINE SWR1222D est-il compatible avec tous les systèmes audio de voiture ?

Le ALPINE SWR1222D est compatible avec la plupart des systèmes audio de voiture, mais vérifiez la puissance et les spécifications de votre système avant l'achat.

MODE D'EMPLOI SWR1222D ALPINE

15 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extremes graves à double bobine 15 po (4) + (4)

SWR-1522D

15 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 15 po (2) + (2)

SWR-1242D

12 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extremes graves à double bobine 12 po (4) + (4)

SWR-1222D

12 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 12 po (2) + (2)

SWR-1042D

10 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 10 po (4) + (4)

SWR-1022D

10 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 10 po (2) + (2)

DUAL 4.0 TYPE-R APPLICATION DIAGRAMS

SWR-1042D/SWR-1242D/SWR-1542D

Example 1 amplificateur et 1 h.-p. d'extrêmes greves

Example 2 One Amplifier and One Subwoofer

Exemplé 2 1 amplificateur et 1 h.-p. d'extrêmes graves

JUMPER / CAVALIER

Example 3 Two Amplifiers and One Subwoofer

Example 3 2 amplificateurs et 1 h.-p. d'extrimes graves

Example 4 One Amplifier and Two Subwoofoers

Example 4 1 amplificateur et 2 h.-p. d'extrémes graves

Example 5 One Amplifier and Three Subwoofoers

Example 5 1 amplificateur et 3 h.-p. d'extremes graves

JUMPER / CAVALIER

2.6Ω

.

JUMPER / CAVALIER

JUMPER/CAVALIER

Example 6 One Amplifier and Four Subwoofer

Exemple 6 amplificateur at 4 h.-p. d'extrêmes graves

JUMPER/CAVALIER

20

12

JUMPER / CAVALIER

JUMPER / CAVALIER

JUMPER / CAVALIER

TYPE-R WIRING WORKSHEET

CABLAGEPOURTYPE-A

ALPINE

DUAL 2Ω TYPE-R APPLICATION DIAGRAMS

SCHEMAS D'APPLICATION-TYPE-R,DOUBLE BOBINE

Example 1 1 amplificateur et 1 h.-p. d'extermes graves

JUMPER / CAVALIER

Example 3 2 amplificateurs et 2 h.-p. d'extremes graves

JUMPER / CAVALIER
JUMPER / CAVALIER

Example 2 One Amplifier and One Subwoofer

Example 2 1 amplificateur et 1 h-p. d'extermes graves

JUMPER / CAVALIER

Attention: lre le manuel de I'amplificateur pour la connexion a 12

Example 4 One Amplifier and Two Subwoofoers

Example 4 1 amplificateur et 2 h.-p. d'extermes graves

JUMPER/CAVALIER
JUMPER / CAVALIER

Exampie 5 8 amplificateurs et 4 h.-p. d'extrimes graves - schema de competition

TYPE-R WIRING WORKSHEET

CABLAGEPOURTYPE-R

Charakteristiques et specifications Charakteristiques
Features
Taille
Puisance admissible (efficace/de crete)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de piece polaire
	Configuration
Bât	Matériau
	Conception
Borres	Répartition
	Conception
Fils conducteurs	Conception
Joint d'etanchité	Conception
Enceinte
Prolongeur de montage
Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommendés
Volume d'enceinte close (brut)
Enceinte close optime	Dimensions extérieures
	Volume intéérieur brut
	Volume intéérieur net***
	F2, Qtc
Volume d'enceinte à effet (brut)
Enceinte à effet optime	Dimensions extérieures
	Volume intéérieur brut
	Aire de l'objet (dimensions)
	Longueur de l'objet
	Déplacement de l'objet
	Volume intéérieur net (V3)***
	F3, créée, F4
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électriche (Qes)
Q total (Ots)
Déplacement linéaire [(Hvo-Hag)/2], un sens (Xmax)
Déplacement linéaire magnétique, un sens (Xmag)
Déplacement mécanique, créée à créée
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamère de la bobine
Poids de l'aimant

Type-R
SWR-1022D	SWR-1042D	SWR-1222D	SWR-1242D	SWR-1522D	SWR-1542D
10°	10°	12°	12°	15°	15°
500W/1500W	500W/1500W	500W/1500W	500W/1500W	750W/2000W	750W/2000W
200W-500W	200W-500W	200W-500W	200W-500W	400W-750W	400W-750W
24Hz-600Hz	26Hz-600Hz	23Hz-500Hz	25Hz-500Hz	18Hz-400Hz	20Hz-400Hz
Pâté renforcée de Kevlar
2 pièces parabolique
Santoprene®injecté
Multibourrelets à amplitude élevée
Nomex®
Centreur double progressif Nomex®
Fil résistant jusqu'à 180°C sur forme d'aluminium à sillon hélicoïdal
4 couches, double bobine
Courbe complexe (brevet n° 6,639,993)
Bobine à dissipateur thermique à ventilation radiale et gestion du flux d'air (brevet en instance)
Cast Aluminum
Bât à transfert thermique et ventilation périmétrique (brevet en instance)
Un côté
Solide, calibre 8, à pression avec boîter, cavalier à fiche banane
Intégrés au centreur, couche renforcée (brevet n° 6,810,988)
Joint d'étanchête couvre-vis
172 mm (6.8 po)	172 mm (6.8 po)	195 mm (7.7 po)	195 mm (7.7 po)	234 mm (9.2 po)	234 mm (9.2 po)
231 mm (9.1 po)	231 mm (9.1 po)	275 mm (10.9 po)	275 mm (10.9 po)	349 mm (13.8 po)	349 mm (13.8 po)
0.050 pI3	0.050 pI3	0.071 pI3	0.071 pI3	0.123 pI3	0.123 pI3
0.055 pI3	0.055 pI3	0.085 pI3	0.085 pI3	0.160 pI3	0.160 pI3
close, évent, passée-bande
0.5-0.8 pI3	0.5-0.8 pI3	0.7-1.0 pI3	0.7-1.0 pI3	1.3-2.5 pI3	1.3-2.5 pI3
11.5 pox 11.5 pox 12.75 po	11.5 pox 11.5 pox 12.75 po	13pox 13pox 12.75 po	13pox 13pox 12.75 po	16.5 pox 16.5 pox 15 po	16.5 pox 16.5 pox 15 po
0.65 pI3	0.65 pI3	0.85 pI3	0.85 pI3	1.75 pI3	1.75 pI3
0.6 pI3	0.6 pI3	0.78 pI3	0.78 pI3	1.625 pI3	1.625 pI3
49Hz, 0.65	48Hz, 0.69	51Hz, 0.67	49Hz, 0.7	43Hz, 0.64	44Hz, 0.65
0.6-1.25 pI3	0.6-1.25 pI3	0.75-1.75 pI3	0.75-1.75 pI3	1.5-3.0 pI3	1.5-3.0 pI3
12.5 pox 12.5 pox 12.75 po	12.5 pox 12.5 pox 12.75 po	16pox 13pox 16.5 po	16pox 13pox 16.5 po	19.5 pox 19.5 pox 20 po	19.5 pox 19.5 pox 20 po
1.3 pI3	1.3 pI3	1.7 pI3	1.7 pI3	2.9 pI3	2.9 pI3
11 in2(11 pox 1 po)	11 in2(11 pox 1 po)	15 in2(12 pox 12.5 po)	15 in2(12 pox 12.5 po)	22.5 in2(15 pox 1.5 po)	22.5 in2(15 pox 1.5 po)
22 in.	22 in.	22.75 in.	22.75 in.	27 in.	27 in.
0.237 pI3	0.237 pI3	0.305 pI3	0.305 pI3	0.51 pI3	0.51 pI3
1 pI3	1 pI3	1.3 pI3	1.3 pI3	2.25 pI3	2.25 pI3
30 Hz, 2.8 dB, 35 Hz	30 Hz, 3.5 dB, 36 Hz	33 Hz, 2 dB, 36 Hz	33 Hz, 2.5 dB, 36 Hz	27 Hz, 2.7 dB, 30 Hz	29 Hz, 2.4 dB, 30 Hz
2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
24 - 800Hz	26 - 800Hz	23 - 500Hz	25 - 500Hz	18 - 400Hz	20 - 400Hz
83 dB	83 dB	85 dB	85 dB	87 dB	87 dB
1.85Ω + 1.85Ω	3.7Ω + 3.7Ω	1.85Ω + 1.85Ω	3.7Ω + 3.7Ω	1.6Ω + 1.6Ω	3.45Ω + 3.45Ω
2.48mH / 1.06mH	3.94mH / 1.63mH	2.35mH / 1.01mH	3.71mH / 1.67mH	2.53mH / 0.99mH	4.17mH / 1.64mH
31Hz	33Hz	26Hz	29Hz	22Hz	23Hz
20L (0.71 pI3)	20L (0.71 pI3)	45L (1.6 pI3)	45L (1.6 pI3)	100L (3.53 pI3)	100L (3.53 pI3)
8.67	7.92	8.25	7.89	8.57	7.71
0.53	0.57	0.44	0.50	0.43	0.48
0.50	0.53	0.42	0.47	0.41	0.45
18.1 mm	18.2 mm	18.1 mm	18.2 mm	20.7 mm	20.5 mm
19.6 mm	19.6 mm	19.4 mm	19.4 mm	21.4 mm	21.5 mm
60 mm	60 mm	65 mm	65 mm	70 mm	70 mm
10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
46.1 mm	46.4 mm	46.1 mm	46.4 mm	51.3 mm	51.0 mm
332 cm2	332 cm2	480 cm2	480 cm2	775 cm2	775 cm2
50 mm (2 po)	50 mm (2 po)	50 mm (2 po)	50 mm (2 po)	65 mm (2.6 po)	65 mm (2.6 po)
85 oz	85 oz	109 oz	109 oz	155 oz	155 oz

Notes:
Remarque: Les specifications peuvent changier sans préavis.
Parametres T/S mesures/calculés avec bobines reliées en série, après rodage.
* Ne pas utiliser cette spécification souvent mal comprise comme réference pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0,75 po (19 mm) depaiseur, ouverture correspondant environ au diametre interieur du joint d'etanchete.

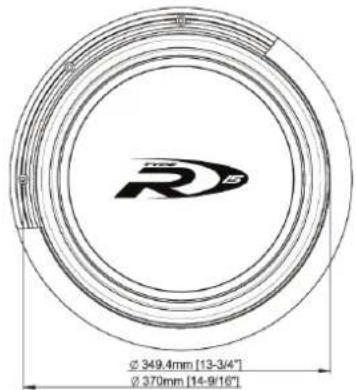

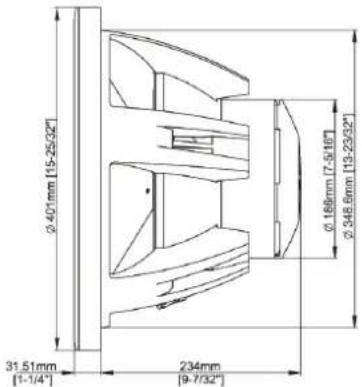

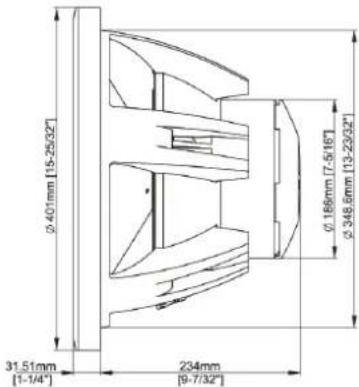

SWR-1542D

SWR-1522D

SWR-1242D

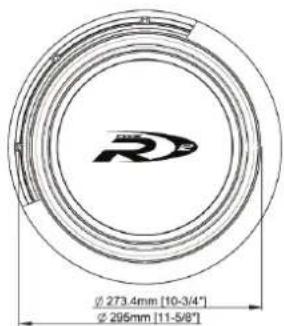

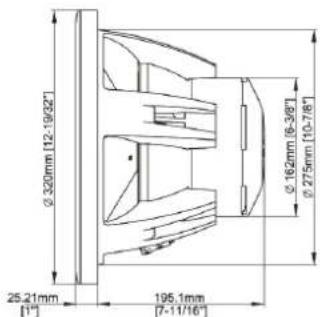

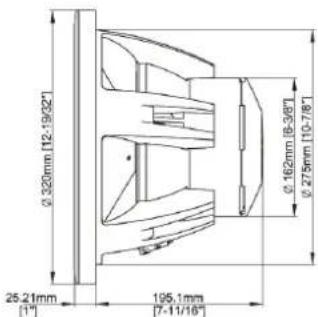

SWR-1222D
