SPC106CRA2 - Haut-parleur voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'enceintes pour voiture (haut-parleurs et tweeters)
Marque	Alpine
Modèle	SPC106CRA2
Compatibilité	Véhicules Volkswagen avec radio d'origine (Crafter, Grand California)
Contenu de l'emballage	2 tweeters, supports de tweeter (pièce n°4), grilles métalliques, câbles avec connecteurs, mousse autocollante (pièce n°9), gabarit de perçage, vis, clips
Diamètre du tweeter	Environ 25 mm (1 pouce)
Puissance admissible	50 W RMS (estimation)
Impédance	4 ohms (estimation)
Réponse en fréquence	2 kHz - 20 kHz (estimation pour tweeter)
Matériau de la grille	Métal
Matériau du support	Plastique ABS
Angle de couverture du tweeter	Prédéfini par le support (clip de verrouillage)
Type d'installation	Encastrement dans le montant A de la porte (remplacement du tweeter d'origine)
Outils nécessaires	Lève-plastique, tournevis Torx T20/T30, perceuse avec foret de 4 mm, cutter, ruban de masquage, râpe conique (Dremel)
Particularités	Compatibilité avec stores de pare-brise avant Grand California ; isolation du panneau de porte recommandée
Entretien	Nettoyage avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles : tweeters, supports, grilles, câbles (contact SAV Alpine)
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - SPC106CRA2 ALPINE

Quels véhicules sont compatibles avec le kit SPC106CRA2 ?

Ce kit est conçu pour les véhicules Volkswagen équipés d'une radio d'origine, notamment le Crafter et le Grand California. Il est également compatible avec les stores de pare-brise avant du Grand California.

Le kit remplace-t-il les haut-parleurs d'origine ou les tweeters ?

Le kit remplace spécifiquement les tweeters d'origine situés dans les montants A. Il ne remplace pas les haut-parleurs de porte.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un lève-plastique, de tournevis Torx T20 et T30, d'une perceuse avec un foret de 4 mm, d'un cutter, de ruban de masquage et d'une râpe conique (type Dremel) pour modifier le support d'origine.

L'installation est-elle difficile ?

L'installation nécessite de démonter les panneaux de porte et les montants A, de percer et de couper certaines pièces. Elle est accessible à un bricoleur averti, mais il est recommandé de suivre scrupuleusement les étapes de la notice.

Faut-il isoler le panneau de porte ?

L'isolation du panneau de porte est recommandée pour améliorer le rendu sonore et éviter les bruits de vibration du plastique ABS, mais elle n'est pas indispensable.

Le kit est-il livré avec des instructions de paramétrage DSP ?

Oui, si vous utilisez le kit avec un système multimédia Alpine compatible, vous pouvez optimiser les performances sonores en configurant correctement les paramètres DSP. Consultez la notice de votre autoradio Alpine pour plus de détails.

Que faire si un clip ou une pièce est perdu ?

Contactez le service après-vente Alpine ou votre revendeur pour commander des pièces de rechange. Les références des pièces (tweeter, support, grille) sont indiquées dans la notice.

Puis-je utiliser ce kit avec d'autres marques de radio ?

Le kit est spécifiquement conçu pour fonctionner avec les radios d'origine Volkswagen. Son utilisation avec d'autres marques n'est pas garantie et pourrait nécessiter des adaptations.

Comment nettoyer les tweeters ?

Nettoyez délicatement la grille métallique avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la surface.

Quelle est la durée de garantie du kit ?

La garantie légale est de 2 ans. Conservez votre ticket de caisse ou facture pour toute réclamation.

MODE D'EMPLOI SPC106CRA2 ALPINE

FR Ce système SPC-106CRA2 est conçu pour fonctionner uniquement avec une radio d'origine VW ou radio d'coupe rétro. Le système est également compatible avec les stores de pare-brise avant des Grand California.

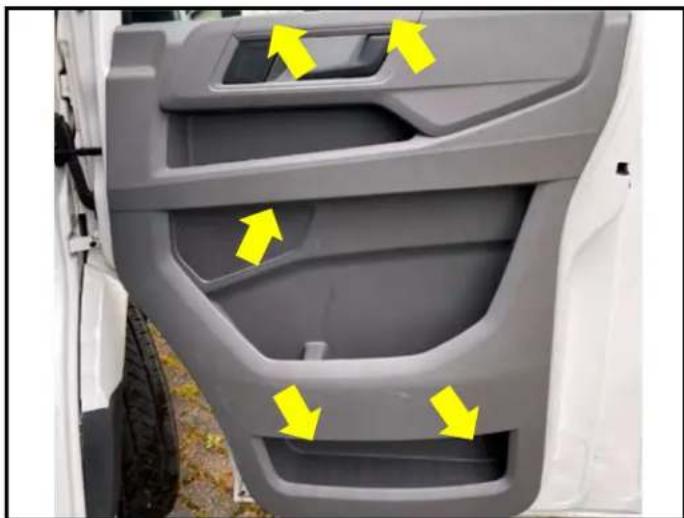

FR Pour retirer le panneau de porte, vous devez retirer plusieurs vis et couvercles. (Voir la description dans les étapes suivantes>)

FR Retirez la vis au milieu du panneau de porte. (Torx 20).

FR Retirez la vis au milieu du panneau de porte. (Torx 20).

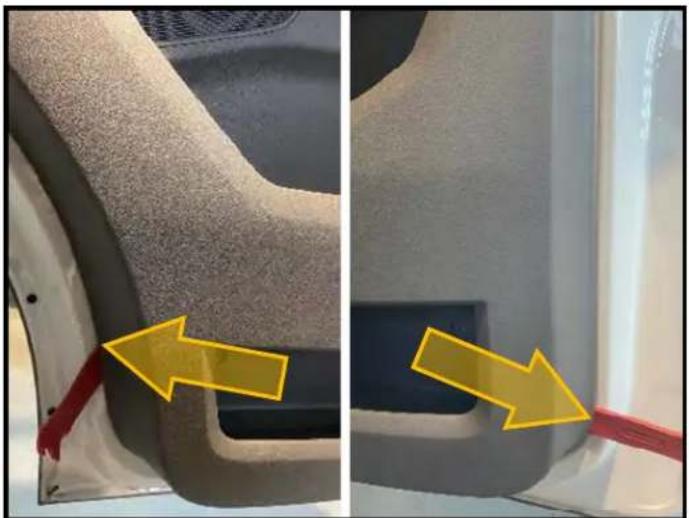

EN Take a plastic lever to unlock the lower door panel clips from left to right. GE Verwenden Sie einen Kunststoffhebel um die unteren Clips der Türverkleidung zu lösen. FR Prenez un levier en plastique pour déverrouiller les clips inférieurs du panneau de porte de gauche à droite.

FR Tirez le panneau pour déverrouiller les clips restants. Enfin, soulevez le panneau de porte du cadre de porte.

FR Avant de pouvoir retirer le panneau de porte, veuillez...

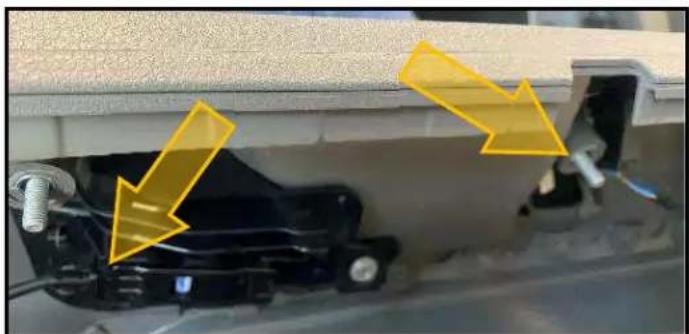

FR --- débranchez le connecteur électrique du panneau de commande,...

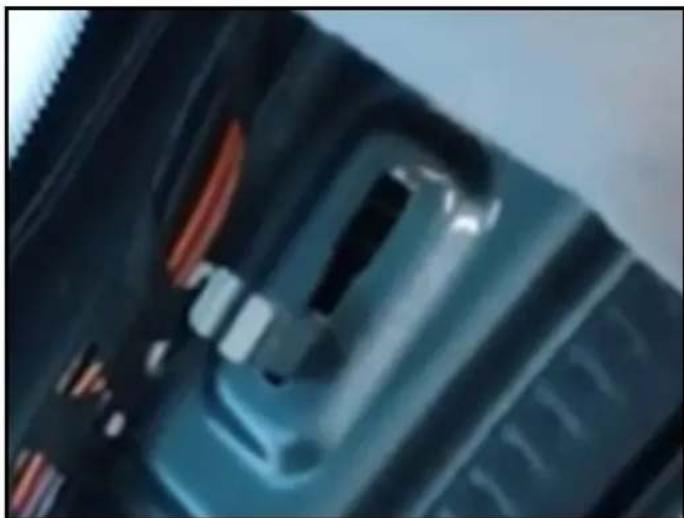

FR... déverrouillez le mécanisme de la poignée.

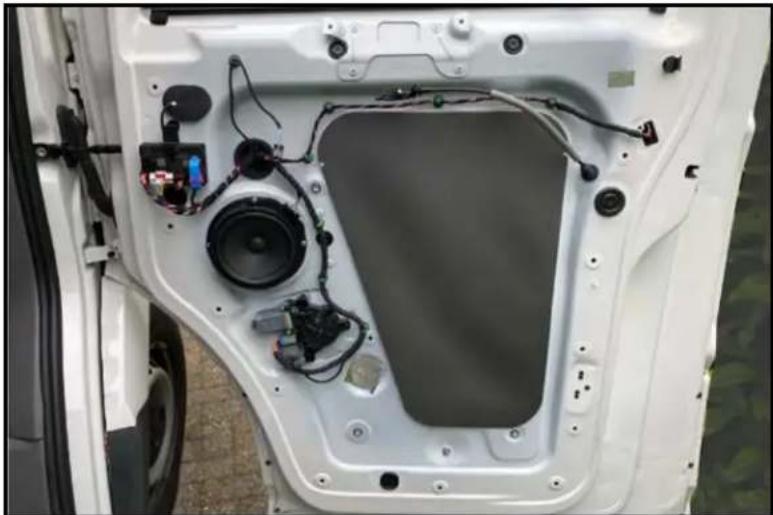

FR Porte du Crafter après le retrait du panneau de porte.

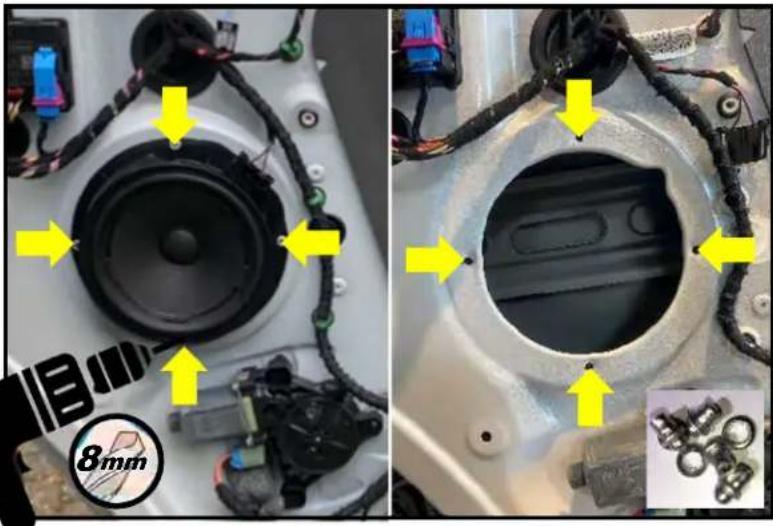

FR Percez les 4 rivets du support du haut-parleur pour démonter le haut-parleur. Retirez également les pièces de rivet restantes.

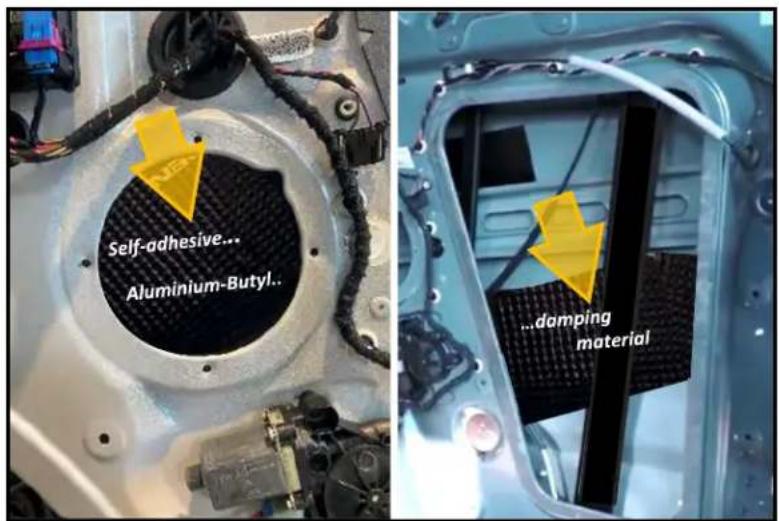

FR Afin d'améliorer le rendu sonore et d'éviter le bruit du panneau de porte en plastique ABS, nous recommandons d'isoler le panneau de porte. (mais ce n'est pas indispensable!)

FR Déverrouillez avec précaution le cache clipsé de la poignée de montant avant et retirez-le.

FR Retirez les deux vis Torx (T30) pour démonter la poignée.

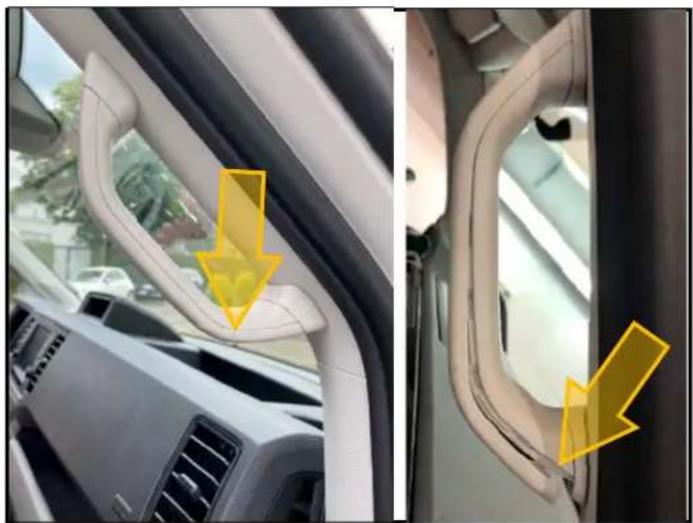

FR Prenez un levier en plastique pour déverrouiller avec précaution le couvercle triangulaire de la garniture du montant A avant.

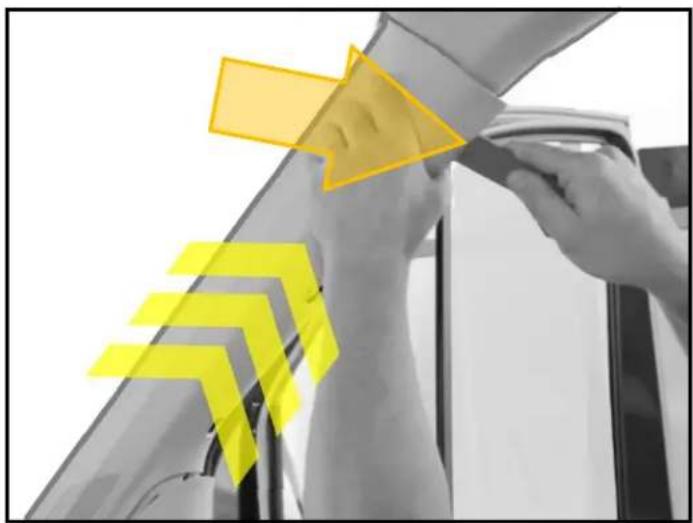

FR Prenez un levier en plastique pour déverrouiller avec précaution la partie supérieure du cache du montant A.

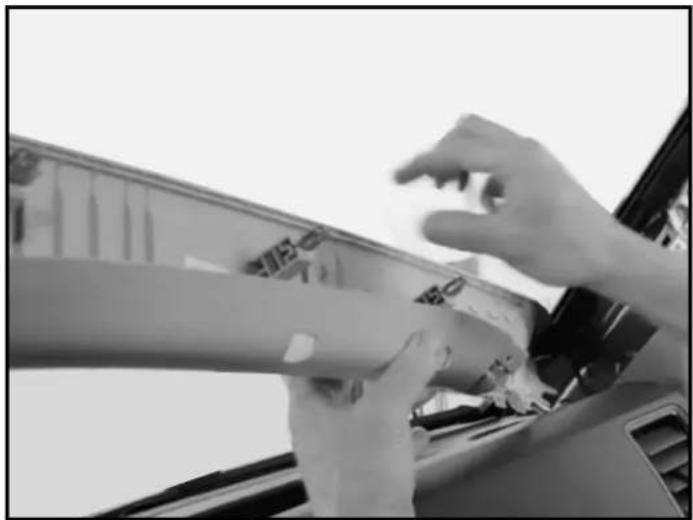

FR Soulevez ensuite le cache pour le retirer.

FR Retirez le couvercle du montant A du compartiment.

FR Vérifiez qu'il ne reste pas de clips de dans le montant A

FR Débranchez le connecteur du tweeter VW d'origine et retirez le cache du montant A.

FR Retirez le tweeter VW d'origine clipsé du montant A.

FR Desserrez les points de soudure de la du support du tweeter d'origine à l'aide d'une râpe conique (perceuse électrique ou mini perceuse).

EN Remove the original tweeter bracket.

FR Le résultat devrait ressembler à celui montré ici.

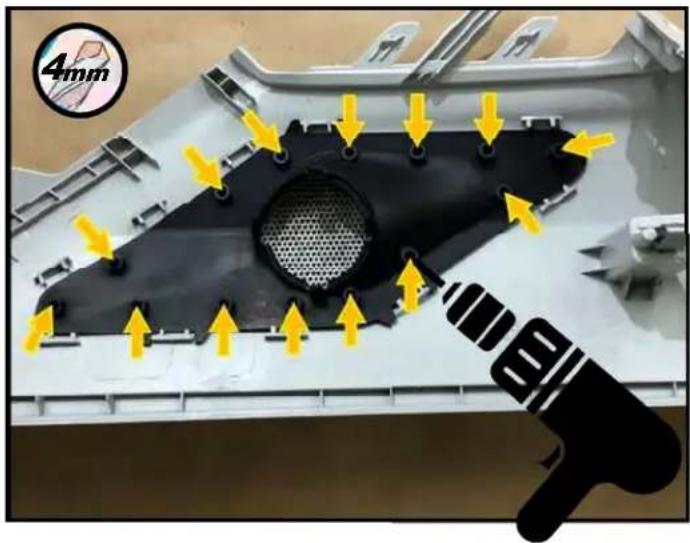

FR Percez quatre trous avec un foret hélicoïdal de 4 mm en utilisant le trou extérieur du gabarit de perçage. (Tournevis électrique ou Dremel).

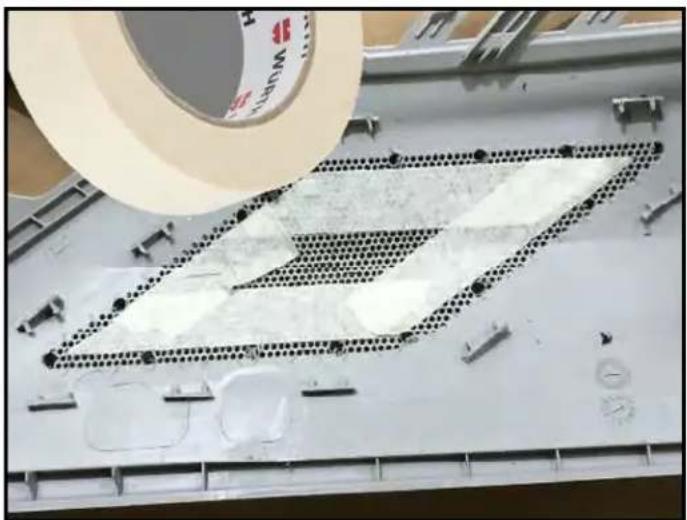

FR Marquez le bord coupé de la partie en treillis plastique à enlever avec du ruban adhésif de peintre dans les 14 trous de perçage comme indiqué sur l'image.

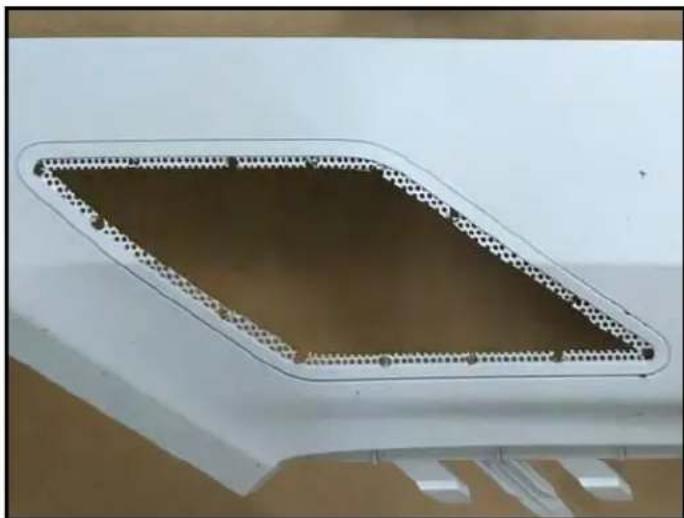

FR Utilisez un cutter pour couper le long du marquage extérieur (bande de papier) comme indiqué sur l'image pour retirer le morceau de maille en plastique.

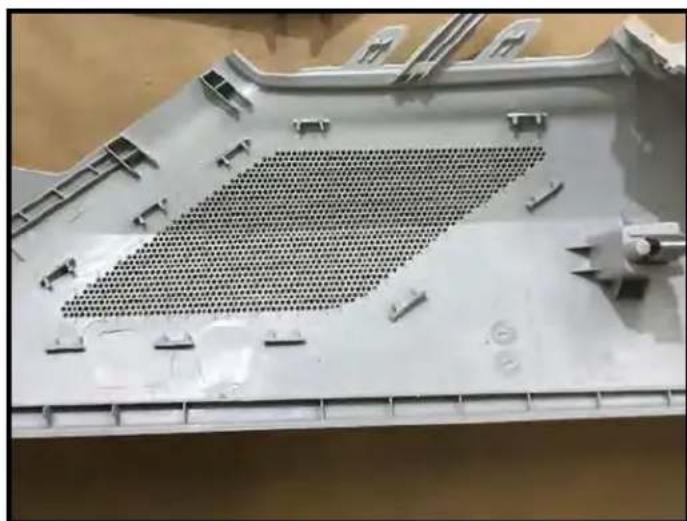

FR Le résultat devrait ressembler à celui montré ici.

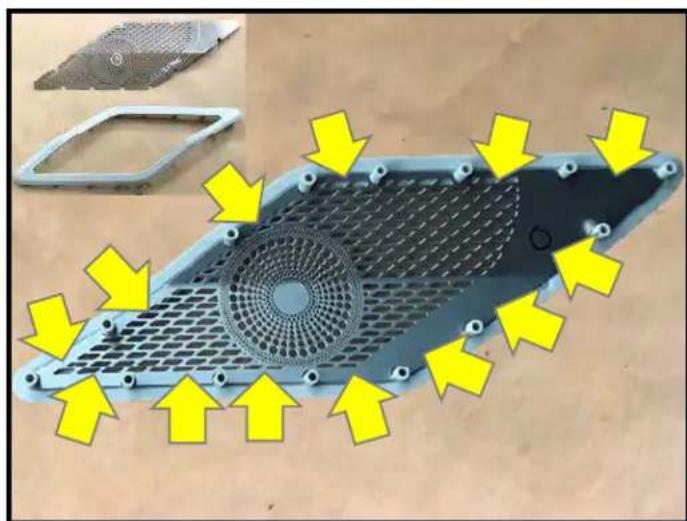

FR Installez (clip de verrouillage) les pièces du tweeter (#2+4) comme indiqué sur l'image ci-contre. Veuillez vous assurer que les 10 clips à l'arrière sont entièrement verrouillés !

FR Insérez la grille métallique dans l'anneau en plastique et poussez délicatement la grille vers le bas près des écrous en plastique.

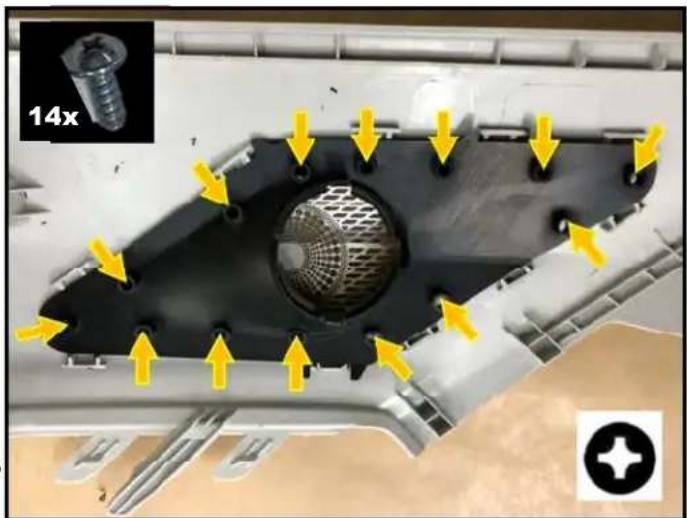

FR Assurez-vous que toutes les pièces sont correctement positionnées avant de serrer les quatre vis (vis Phillips PH1). Veillez à ne pas trop serrer les vis dans l'anneau en plastique délicat!

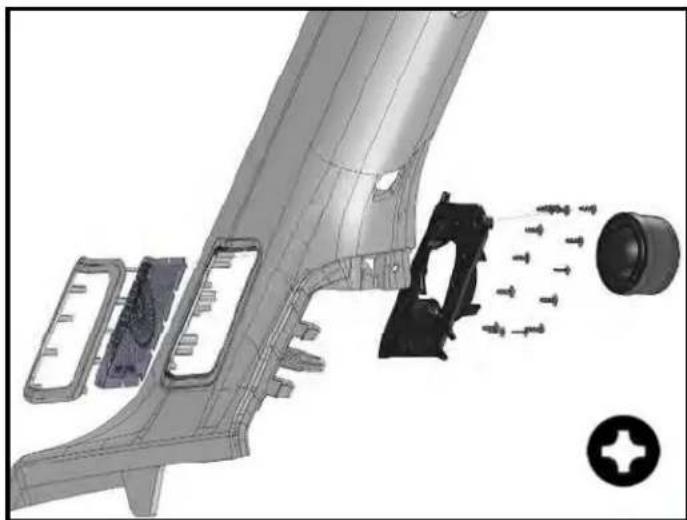

FR Installez le tweeter (n° 2) dans le support de tweeter (pièce n° 4) exactement comme indiqué afin que le tweeter soit monté à l'angle de couverture correct.

FR L'intégration finale du tweeter devrait ressembler à ceci.

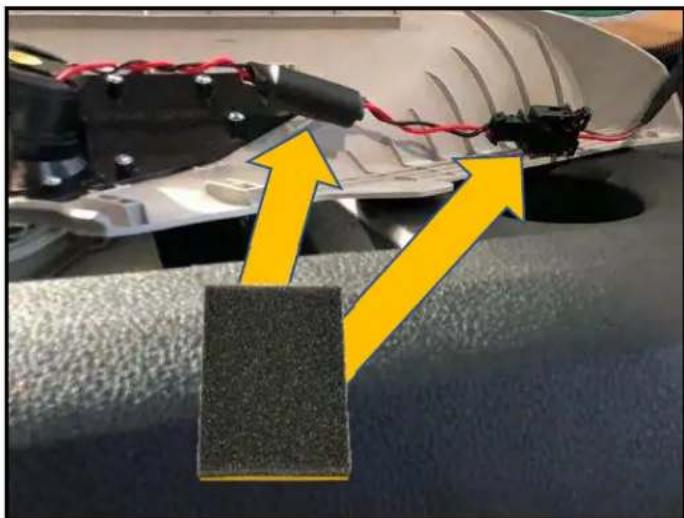

FR Insérez la fiche du câble du tweeter dans la prise correspondante à la connexion du tweeter sur le véhicule et enroulez la pièce en mousse autocollante fournie (#9) autour du condenseur.

FR Pour installer le montant A, y compris le tweeter, insérez les trois clips métalliques du couvercle du montant A dans la partie supérieure des fentes du montant A et abaissez le couvercle dans la position finale.

FR L'intégration finale du tweeter devrait ressembler à ceci.

FR Enfin, effectuez les mêmes étapes d'installation de l'autre côté. Assemblez toutes les pièces du véhicule comme les panneaux de porte, le cache du montant et les autres pièces de démontées.

Please note!

FR Si vous combinez la solution sonore ALPINE SPC-106CRA2 avec l'un des systèmes multimédia ALPINE répertoriés ci-dessus, vous pouvez augmenter les performances sonores en configurant correctement votre paramètre DSP.

Ver.1.00 Dec 2022)

ALPS ALPINE EUROPE Gmbh

Ohmstrasse 4
