SWX-1043D - Haut-parleur voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer pour voiture
Marque	Alpine
Modèle	SWX-1043D
Diamètre du haut-parleur	10 pouces (25 cm)
Impédance	4 ohms
Puissance admissible RMS	300 W
Puissance de crête	600 W
Réponse en fréquence	20 Hz - 200 Hz
Sensibilité	88 dB (1 W/1 m)
Profondeur de montage	150 mm
Diamètre de découpe	240 mm
Matériau du cône	Polypropylène renforcé
Suspension	Caoutchouc
Bobine mobile	Double couche, 2 pouces
Poids	4,5 kg
Dimensions externes (L x l x H)	280 x 280 x 170 mm
Type d'aimant	Ferrite
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou à la poussière excessive. Fixer solidement dans le véhicule.
Pièces détachées et réparabilité	Contacter le service client Alpine pour les pièces détachées et les réparations.
Informations générales	Subwoofer à double bobine conçu pour caisson scellé ou bass-reflex.

FOIRE AUX QUESTIONS - SWX-1043D ALPINE

Quelle est la puissance recommandée de l'amplificateur pour ce subwoofer ?

Il est recommandé d'utiliser un amplificateur délivrant entre 300 et 600 W RMS sous 4 ohms pour exploiter pleinement le SWX-1043D sans risque d'endommagement.

Ce subwoofer peut-il être utilisé en caisson scellé ou bass-reflex ?

Oui, l'Alpine SWX-1043D fonctionne aussi bien en caisson scellé qu'en bass-reflex. Pour un caisson bass-reflex, le volume recommandé est d'environ 35 litres avec un évent de 75 mm de diamètre.

Quelle est l'impédance de ce subwoofer ?

Le SWX-1043D est disponible en version 4 ohms. Assurez-vous que votre amplificateur est compatible avec cette impédance.

Comment nettoyer le cône du subwoofer ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout liquide ou produit chimique qui pourrait endommager le cône en polypropylène.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 150 mm. Assurez-vous que l'espace dans votre véhicule permet cette profondeur avant l'installation.

Ce subwoofer est-il adapté à une utilisation en extérieur ?

Non, ce subwoofer est conçu pour une utilisation à l'intérieur d'un véhicule. Il n'est pas étanche et ne doit pas être exposé à l'humidité ou à la pluie.

Puis-je connecter deux subwoofers SWX-1043D sur le même amplificateur ?

Oui, vous pouvez les câbler en parallèle ou en série selon l'impédance souhaitée. En parallèle, l'impédance totale sera de 2 ohms, assurez-vous que votre amplificateur est stable à cette charge.

Quel type d'enceinte recommandez-vous pour ce subwoofer ?

Pour un son précis, un caisson scellé d'environ 25 litres est idéal. Pour plus de rendement, un caisson bass-reflex de 35 litres avec un évent de 75 mm de diamètre et 300 mm de longueur est recommandé.

Y a-t-il une période de rodage pour ce subwoofer ?

Il est conseillé de faire fonctionner le subwoofer à faible volume pendant les 10 à 20 premières heures pour permettre à la suspension de se détendre et d'optimiser les performances.

Où puis-je trouver les pièces détachées pour ce modèle ?

Contactez le service client d'Alpine ou consultez un revendeur agréé pour commander des pièces détachées comme la membrane ou la bobine.

MODE D'EMPLOI SWX-1043D ALPINE

Haut-parleur d'extrêmes graves à double bobine 12 po (4Ω)+(4Ω)

SWX-1043D

Haut-parleur d'extrêmes graves à double bobine 10 po (4Ω)+(4Ω)

Caractéristiques et spécifications Caractéristiques
Features
Taille 10 po 12 po
Puissance admissible (efficace/de crête) 1000W/3000W 1000W/3000W
Plage de puissance (efficace) 500W-1000W 300W-1000W
Réponse en fréquence (Hz)
Membrane Matériau
	Conception
Suspension Matériau
	Conception
Centreur Matériau
	Conception
Bobine Matériau
	Conception
Moteur Géométrie de pièce polaire
Bâti Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité Conception
Enceinte
Profondeur de montage
Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F3 , Qtc
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent rectangulaire (dimensions)
	Longueur de l'évent tectangulaire
	Déplacement de l'évent
	Volume intérieur net ( Vb )***
	F3 , crête, F3
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence 26 - 200Hz 24 - 200Hz
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2)], un sens (Xmax)
Déplacement linéaire magnétique, un sens (Xmag)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-X
SWX-1043D SWX-1243D
26Hz-200Hz	24Hz-200Hz
Composé Posé de Kevlar-Rohacell MD
Une pièce parabolique avec assemblage de transfert de force
Santoprene MD moulé par injection
Multibourrelets à amplitude élevée (brevet en instance)
Nomex MD
Double progressif
Fil résistant jusqu'à 220°C, sur forme de laiton/aluminium à double partition (brevet n° 6,292,079)
Deux bobines 4Ω à 6 couches et bobinage interne/externe
Moteur courbe complexe (brevet r 2 6,639,993) et T-Drive
Manchons de court-circuit en cuivre avec plaque de dissipation thermique (brevet en instance)
Aluminium moulé
Bàti externe à ventilation périmétrique (brevet en instance) avec Bitoir de centeur (brevet n°6,678,387)
Un côté
Bornier à insertion avec cavaliers de configuration de bobine à intensité élevée
Intégration au centreur à renforcée (brevet n° 6,810,988)
Joint d'étanchéité couvre-vis
218 mm (8.6po)	219 mm (8.6po)
231 mm (9.1po)	277 mm (10.9po)
0.162 pi 3	0.194 pi 3
0.062 pi 3	0.079 pi 3
Sealed, Vented, Bandpass
0.5-1.0 pi 3	0.65-1.25 pi 3
12.5po x 12.5po x 11po	14.5po x 14.5po x 11.75po
0.65 pi 3	1 pi 3
0.49 pi 3	0.80 pi 3
42 Hz, 0.74	36 Hz, 0.94
0.8-1.5 pi 3	1.0-2.0 pi 3
12.5po x 14.5po x 18.5po	13.5po x 15.5po x 20po
1.4 pi 3	1.8 pi 3
11 po 2 (11po x 1po)	12 po 2 (12po x 1po)
22 po.	24 po.
0.24 pi 3	0.29 pi 3
1 pi 3	1.3 pi 3
29Hz, 4.7dB, 36Hz	28Hz, 4.5dB, 32Hz
4Ω+4Ω 4Ω+4Ω
82 dB	84 dB
3.5Ω+3.5Ω	3.5Ω+3.5Ω
3.28mH / 1.93mH	3.25mH / 1.92mH
31Hz	29Hz
18L (0.63 pi 3 )	38L (1.34 pi 3 )
6.41	7.48
0.59	0.64
0.54	0.59
19 mm	19 mm
22 mm	22 mm
75mm	75 mm
12 mm	12 mm
50 mm	50 mm
360 cm 2	529 cm 2
80 mm (3.1 po)	80 mm (3.1 po)
119 oz	130 oz

Notes: Remarque : Les spécifications peuvent changer sans préavis.

Paramètres Thiele-Small mesurés/calculés avec bobines reliées en série, après rodage.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
**Basé sur une épaisseur de panneau de 0,75 po (19mm).
***Tient compte du déplacement des haut-parleurs et de l'évent, du panneau de fibres à densité moyenne de 0,75 po (19mm) et du montage avant standard.

Example 1 One Amplifier and One Subwoofer
Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves

Example 2 One Amplifier and One Subwoofer
Exemple 2 1 amplificateur et 1 h.-p. d'extrêmes graves

Example 3 Two Amplifiers and One Subwoofer
Exemple 3 2 amplificateurs et 1 h.-p. d'extrêmes graves

Example 4 One Amplifier and Two Subwoofers
Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves

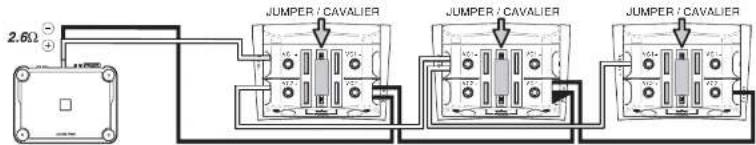

Example 5 One Amplifier and Three Subwoofers
Exemple 5 1 amplificateur et 3 h.-p. d'extrêmes graves

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves
