BEDIENUNGSANLEITUNG SPC106CRA2 ALPINE
GE Das Alpine Lautsprechersystem SPC-106CRA2 ist kompatibel mit allen VW Werksradios u. Nachrüstradios. Das System ist auch kompatibel für Grand California Wohnmobile mit Frontscheibenjalousie in der A-Säule.

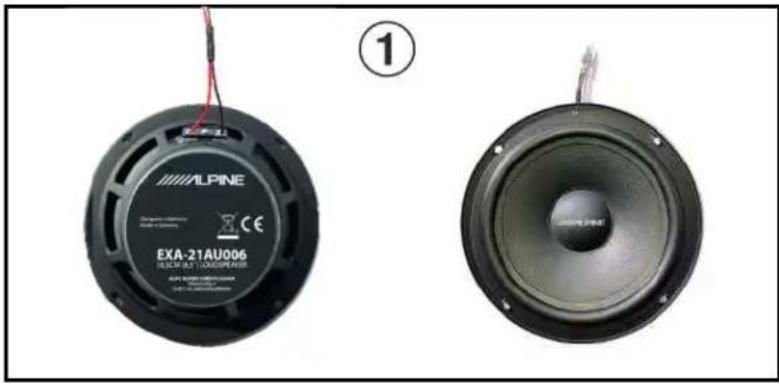

Parts list / Teileliste / Liste des pièces

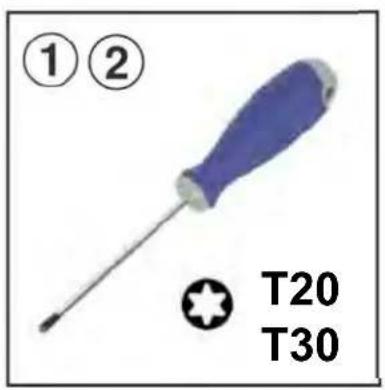

Required tools / benötigte Werkzeuge / Outil requis
GE Um die Türverkleidung abzubauen müssen zuvor diverse Schrauben sowie Abdeckungen entfernt werden. (Siehe folgende Beschreibung>)
GE Entfernen Sie die Torx Schraube (T20) inmitten der Türverkleidug.
GE Entfernen Sie die Torx Schraube (T20) inmitten der Türverkleidug.

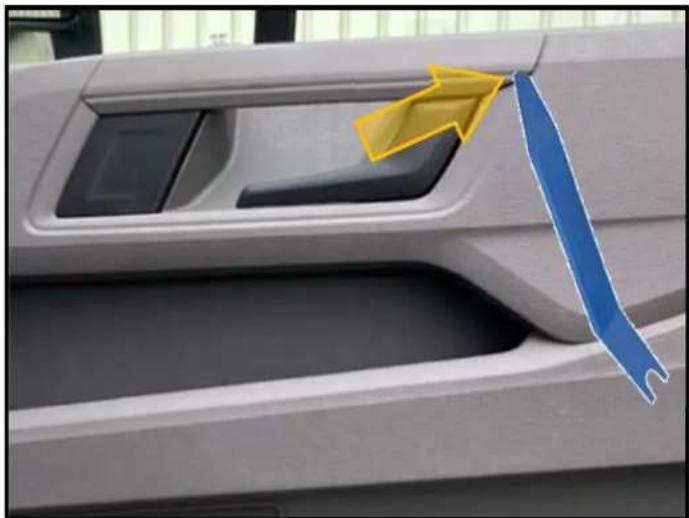

EN Unlock and remove carefully the clipped trim above the door handle with a plastic lever.
GE Hebeln Sie mit einem Kunststoffhebel vorsichtig die aufgesteckte Zierleiste oberhalb vom Türgriff ab.
FR Déverrouillez et retirez délicatement la garniture clipsée au-dessus de la poignée de porte à l'aide d'un levier en plastique.

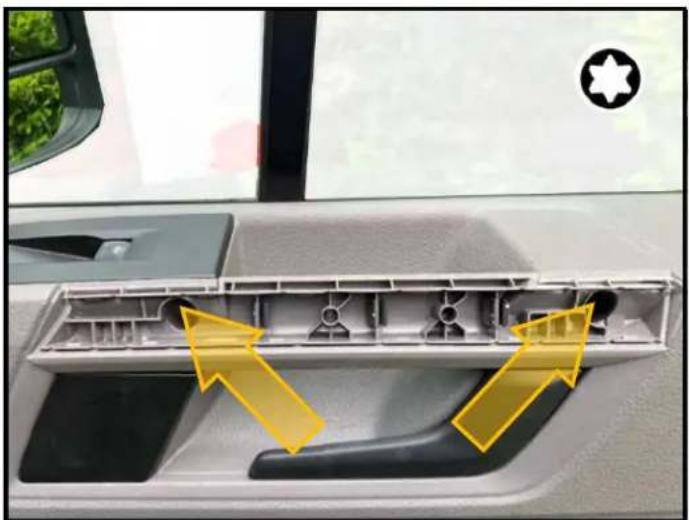

EN Remove the two Torx screws (T30) below the removed trim.
GE Entfernen Sie die beiden Torx Schrauben (T30) unter der entnommenen Zierleiste.
FR Retirez les deux vis Torx (T30) sous la garniture retirée.
GE Ziehen Sie die Verkleidung zu sich um die restlichen Clips zu lösen. Zum Schluss heben Sie die Verkleidung aus dem Türrahmen.
GE Bevor Sie die Türverkleidung entnehmen können ...
GE ... lösen Sie den (die) Stecker der elektrischen Schaltergruppe, ...
GE ... entriegeln Sie die eingehängte Türgriffmechanik mit dem Zeigefinger oder einem kleinen Schraubenzieher.
GE Crafter Tür nach dem die Türverkleidung entfernt wurde.
GE Bohren Sie die 4 Nieten des Lautsprecherrings auf um diesen auszubauen. Entfernen Sie auch die Reste der aufgebohrten Nieten.
GE Um das Klangergebnis zu verbessern und Geräusche von der aus ABS-Kunststoff gefertigten Türverkleidung zu unterbinden empfehlen wir eine Dämmung der Tür und Türverkleidung. (diese ist aber kein muss!)

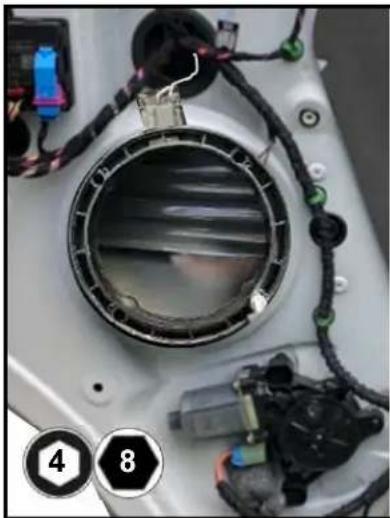

EN Install the new speaker ring unit (#3) with the 4 enclosed nuts (#6) and screws (#7).
GE Installieren Sie die neue Lautsprecher-aufnahme (#3) mit den 4 beiliegenden Muttern (#6) und Schrauben (#7).
FR Installez le nouveau support de haut-parleur (#3) avec les 4 écrous (#6) et vis (#7) fournis.

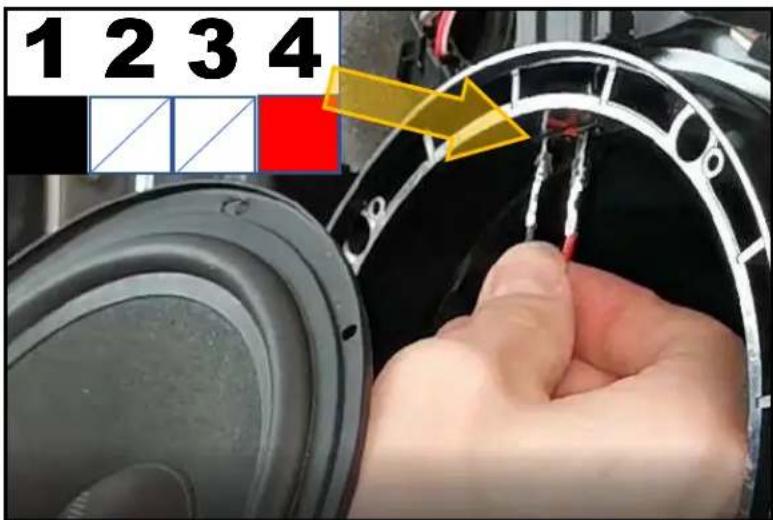

EN Take the new speaker /#1) and insert the terminals of the speaker lead into the connector housing 1 (black) and 4 (red).
GE Nehmen Sie den neuen Lautsprecher (#1) und führen Sie die Kontakte des Anschlusskabels in die Aufnahmen 1 (schwarz) und 4 (rot) des Steckergehäuses.
FR Prenez le nouveau haut-parleur /#1) et insérez les bornes du fil du haut-parleur dans le terminal de connecteur 1 (noir) et 4 (rouge).


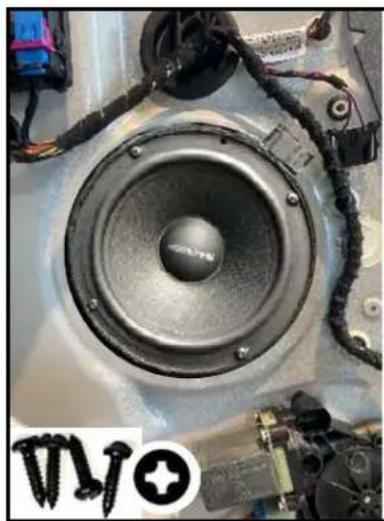

EN Mount the speaker with the four enclosed Phillips head screws (#8), insert the vehicle connector into the speaker and adhere the enclosed foam ring.
GE Befestigen Sie den Lautsprecher mit den vier mitgelieferten Kreuzschrauben (#8), verbinden Sie den originalen Lautsprecheranschlussstecker mit dem Lautsprecher und kleben den beiliegenden Schaumstoffring auf.
FR Montez le haut-parleur avec les 4 vis cruciformes fournies (#8), insérez le connecteur du véhicule dans le haut-parleur et collez l'anneau en mousse 4ourni.
GE Entriegeln Sie vorsichtig die aufgesteckte Haltegriffabdeckung an der A-Säule und entnehmen diese.
GE Entfernen Sie die beiden Torx Schrauben (T30) um den Haltegriff der Ä-Säule abzubauen.
GE Verwenden Sie einen Kunststoffhebel um vorsichtig die dreieckige Abdeckung der vorderen A-Säulenverkleidung zu lösen.
GE Verwenden Sie einen Kunststoffhebel um vorsichtig die Clipse der obere A-Säulenverkleidung zu lösen.
GE Anschließend ziehen Sie die Verkleidung nach oben um diese zu lösen.
GE Ziehen Sie jetzt die A-Säulenverkleidung aus der Verankerung.
GE Überprüfen Sie das keine Federklammern der A-Säulenverkleidung in der A-Säule verbleiben.
GE Lösen Sie den Stecker des originalen VW Hochtöners und entnehmen Sie die A-Säulenverkleidung.
GE Entnehmen Sie den eingeklippten originalen VW Hochtöner aus der A-Säulenverkleidung.

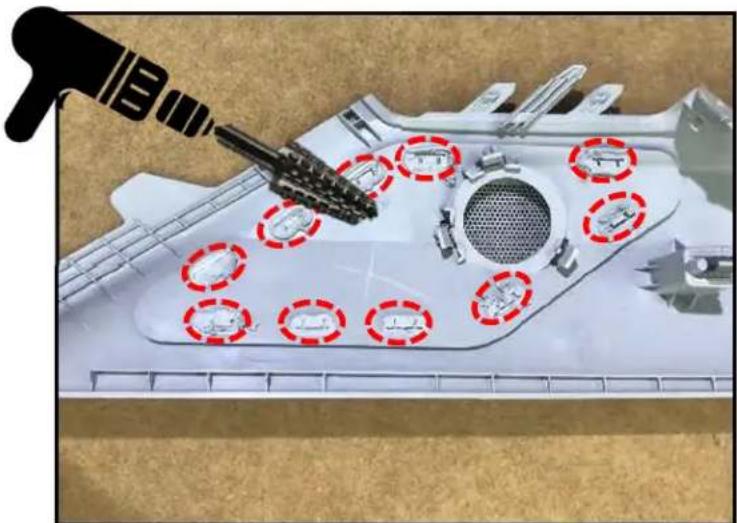

GE Lösen Sie mit einer Kegelraspel (Elektroschrauber oder Dremel) die verschweißten Punkte des originalen Hochtonaufnahme.
GE Entfernen Sie die originale Hochtonaufnahme.
FR Retirez le support de tweeter d'origine.
GE Das Ergebnis sollte wie hier gezeigt aussehen.
GE Bohren sie mit einem 4mm Spiralbohrer bei Verwendung des äußeren Löcher der Bohrschablone vier Löcher. (Elektroschrauber oder Dremel).
GE Markieren Sie die Schnittkante des zu entfernenden Plastikgitterteils mit Malerapier -Klebebend innerhalb der 14 Bohrlöcher wie im Bild abgebildet.
GE Schneiden Sie mit einem Cuttermesser entlang der äußeren Markierung (Papier Klebeband) wie im Bild abgebildet um das Plastikgitterteil zu entfernen.
GE Das Ergebnis sollte wie hier gezeigt aussehen.
GE Installieren Sie die Hochtoneinheit (#2+4) wie abgebildet.
Bitte achten Sie darauf, dass alle 10 Rastnasen auf der Rückseite vollständig einrasten!
GE Legen Sie das Metallgitter wie abgebildet in den Zierrahmen und drücken das Gitter vorsichtig neben den Stegen runter.
GE Bitte achten Sie darauf, dass alle Teile richtig positioniert sind bevor Sie die vier Schrauben (PH1 Kreuzschraube) anziehen. Vermeiden Sie unbedingt, dass Sie die Schrauben im filigranen Plastikring überdrehen!
GE Installieren Sie den Hochtöner (#2) in die Hochtonaufnahme (Teil #4) genau wie abgebildet damit der Hochtöner im richtigen Abstrahlwinkel montiert wird.
GE Die finale Integration des Hochtöners sollte wie hier gezeigt aussehen.
GE Stecken Sie den Stecker des Hochton-kabels in die entsprechende Buchse des Fahrzeughochtonanschlusses und wickeln Sie das mitgelieferte, selbstklebende Schaumstoffstück (#9) um den Kondensator.
GE Um die Ä-Säulenverkleidung inkl. des Hochtöners zu montieren führen Sie die drei Metallclipse der A-Säulenverkleidung in die länglichen Aussparungen der A-Säule und ziehen diese dann runter in die finale Position.
GE Der finale Einbau der A-Säule inklusive des Hochtöners sollte wie hier gezeigt aussehen.
GE Jetzt führen Sie die gleichen Einbauschritte auf der anderen Seite aus und montieren abschließend alle abgebauten Fahrzeugteile wie Türverkleidung, A-Säulenverkleidung etc
GE Falls Sie ihre ALPINE SPC-106CRA2 Lautsprecherlösung mit einer der oben aufgelisteten ALPINE Multimedia Einheiten kombinieren, können Sie den Klang durch die richtige Einstellung der DSP Parameter abermals optimieren.
