DDC-R17A - Haut-parleur voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs composant 2 voies pour voiture
Marque	Alpine
Modèle	DDC-R17A
Charge nominale (pointe)	200 Watts
Charge nominale (continue)	50 Watts RMS
Amplification recommandée	Supérieure à 50 Watts RMS par haut-parleur
Impédance	4 ohms
Réponse en fréquence	40 – 32 000 Hz
Sensibilité	90 dB/W (1 m)
Résonance à l'air libre du woofer (F0)	63 Hz
Qts du woofer	0,56
Qms du woofer	2,6
Qes du woofer	0,71
Vas du woofer	12,5 litres
Masse mouvementée totale	12,1 g
Poids net (une paire)	1,4 kg
Accessoires inclus	Woofer, tweeter, réseaux, grilles, anneaux, vis, câbles, supports
Sécurité	Lire le manuel, ne pas démonter, utiliser en 12V négative, déconnecter la batterie avant câblage, confier l'installation à un professionnel

FOIRE AUX QUESTIONS - DDC-R17A ALPINE

Comment installer le woofer ?

Utilisez l'anneau écarteur si nécessaire. Fixez le coussin en caoutchouc autour de la grille. Montez le woofer avec les vis fournies (ø4×30mm). Assurez-vous de ne pas endommager le câble.

Comment régler le niveau du tweeter ?

Le réseau permet de régler le niveau du tweeter sur 3 positions. Ajustez selon vos préférences sonores en connectant le câble à la borne correspondante.

Quelle est l'importance de la polarité ?

Les marques + et - indiquent la phase absolue. En fonction de l'emplacement, une connexion inversée peut améliorer le son. Expérimentez pour obtenir le meilleur résultat.

Quel type de câble utiliser ?

Utilisez un câble haut-parleur de qualité entre l'amplificateur et le réseau. Pour les connexions entre réseau et haut-parleur, utilisez le câblage fourni.

Où ne pas installer les haut-parleurs ?

N'installez pas dans des endroits entravant la conduite ou dangereux pour les occupants. Évitez les zones très humides ou poussiéreuses.

Que faire en cas de problème ?

Si vous constatez une absence de son, une odeur de brûlé ou de la fumée, arrêtez immédiatement l'appareil et contactez votre revendeur.

Puis-je modifier l'appareil ?

Ne démontez pas ni ne modifiez l'appareil. Cela pourrait provoquer un accident ou un choc électrique. Toute modification annule la garantie.

Comment nettoyer les haut-parleurs ?

Nettoyez avec un chiffon sec et doux. Évitez les produits chimiques. Protégez de l'humidité et de la poussière.

Quelles sont les précautions de sécurité essentielles ?

Avant le câblage, débranchez la borne négative de la batterie. Utilisez le système uniquement sur une masse négative 12V. Confiez l'installation à un professionnel.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, le câblage et l'installation nécessitent des compétences techniques. Contactez toujours le revendeur pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI DDC-R17A ALPINE

Veuillez lire ce mode d'emploi avant la mise en service de l'appareil.

Points à respecter pour une utilisation sûre

- Lire attentivement ce manuel avant de commencer l'opération et l'utilisation du système en toute sécurité. Nous dégageons toute responsabilité des problèmes résultant du non-respect des instructions décrites dans ce manuel. - Ce manuel utilise divers affichages illustrés pour montrer comment utiliser cet appareil en toute sécurité, pour éviter de s'exposer soi-même et les autres personnes aux dangers et pour éviter d'endommager l'appareil. Voici la signification de ces affichages illustrés. Il est important de bien les comprendre pour la lecture de ce manuel.

• Signification des affichages

Avis	Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes.Si ces instructions ne sont pas suivies, des blessures graves ou mortelles risquent d'être occasionnées.
Attention	Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes.Si ces instructions ne sont pas suivies, des blessures ou des dommages matériels risquent d'être occasionnés.

Warning

NE PAS DEMONTER NI MODIFIER. Il y a risque d'accident ou de choc électrique.

NE PAS LAISSER DE PETITES PIECES A PORTEE DES ENFANTS. En cas d'ingestion, consultez immédiatement un médecin.

UTILISEZ LE SYSTEME UNIQUEMENT DANS DES VOITURES AYANT UNE MASSE NEGATIVE (−) DE 12 VOLTS. Vérifiez avec votre revendeur en cas de doute. Le non-respect de cette précaution risque de provoquer un incendie ou un choc électrique.

AVANT LE CABLAGE, DEBRANCHER LE CABLE DE LA BORNE NEGATIVE (−) DE LA BATTERIE. Le non-respect de cette précaution risque de provoquer un choc électrique ou des blessures dues à des courts-circuits électriques.

NE PAS INSTALLER DANS DES ENDROITS RISQUANT DE GENER LA CONDUITE DU VEHICULE OU POTENTIELLEMENT DANGEREUX POUR LES OCCUPANTS DU VEHICULE. La vue avant pourrait être obstruée ou les mouvements gênés.

Warning

NE PAS TOUCHER, ENDOMMAGER OU BOUCHER LES TUYAUX, CONDUITES OU CABLES LORSQUE VOUS PERCEZ DES TROUS. Il y a risque d'incendie, d'accident ou de blessures.

ARRETEZ-VOUS IMMEDIATEMENT EN CAS DE PROBLEME. Si un problème se présente, absence du son ou de l'image, objets tombés dans l'appareil, dégagement de fumée ou d'odeurs nocives, arrêtez immédiatement l'appareil et contactez le revendeur où vous l'avez acheté l'appareil. Il y a risque d'accident et de blessure.

EFFECTUEZ CORRECTEMENT LES CONNEXIONS. Sinon il y a risque d'incendie ou d'accident.

DISPOSEZ LE CABLAGE DE SORTE QU'IL NE SOIT PAS VRILLE OU PLIE. Acheminez les câbles et les fils de sorte qu'ils ne soient pas vriillés par des pièces mobiles ou qu'ils n'entrent pas en contact avec des points tranchants ou pointus qui risquent d'endommager le câblage. Sinon l'appareil ou le véhicule risquent de ne pas fonctionner comme il faut.

NE PAS UTILISER L'APPAREIL DANS D'AUTRES BUTS QUE CEUX ENONCES. Il y a risque de choc électrique ou de blessure.

CONFIEZ LE CABLAGE ET L'INSTALLATION A DES PROFESSIONNELS. Le câblage et l'installation de cet appareil nécessitent une compétence et expérience technique confirmée. Afin de garantir la sécurité, contactez toujours le revendeur auprès duquel vous avez acheté l'appareil pour lui confier les travaux à faire.

!

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT. L'utilisation d'autres pièces non désignées risque de provoquer des dommages à l'intérieur de l'appareil ou son installation risque de ne pas être faite correctement, et les pièces desserrées peuvent provoquer des dangers.

NE PAS INSTALLER DANS DES ENDROITS TRES HUMIDES OU POUSSIEREUX. Une humidité ou poussière importante pénétrant dans l'appareil peut être à l'origine d'un dégagement de fumée ou d'un incendie.

Spécifications

- DDC-R17A

Charge nominale (Pointe) 200 Watts

Charge nominale (Continue) ....50 Watts RMS

Amplification recommandée...... Supérieure à 50

Watts RMS par haut parleur

Impédance 4 ohms

Réponse de fréquence.... 40 – 32.000 Hz

Sensibilité.... 90 dB/W (1 m)

Résonance à l'air libre du woofer (F0).... 63 Hz

Qts du woofer.... 0,56

Qms du woofer.... 2,6

Qes du woofer....0,71

...... 12,5 litres

(0,44 pied cubique)

Total de masse mouvementée ..... 12,1 g (0,43 oz)

Poids net (une paire).... 1,4 kg

(3 livres, 1,4 onces)

- DDC-R13A

Charge nominale (Pointe) 160 Watts

Amplification recommandée..... Supérieure à 40

Watts RMS par haut parleur

Impédance 4 ohms

Réponse de fréquence.... 45 – 32.000 Hz

Sensibilité.... 89 dB/W (1 m)

Résonance à l'air libre du woofer (F0).... 64 Hz

Qts du woofer....0,55

Qms du woofer.... 2,4

Qes du woofer....0,71

Vas du woofer 6,8 litres

(0,24 pied cubique)

Total de masse mouvementée .... 8,0 g (0,29 oz)

Poids net (une paire).... 1,2 kg

(2 livres, 10,4 onces)

La fiche technique et la conception son sujet de changement sans préavis.

Contents/Contenu

■ For Woofer Mounting/Pour le montage du woofer

1 Speaker unit (for woofer use)/Haut-parleur (pour woofer usage)

(DDC-B17A)

(DDC-B13

2 Grill Ring/Anneau de la grille

[NO TEXT]

4 Rubber pad (for woofer use)/Coussin en caoutchouc (pour woofer usage)

7

5 Spacer ring/Anneau écarteur

。

6 Screw (ø4X30mm)/Vis (ø4X30mm)

...

9 Speaker wire/Câble de haut-parleur

■ For Tweeter Mounting/Pour le montage du tweeter

☐ Speaker unit (for tweeter use)/Haut-parleur (pour tweeter usage)

Grill (for tweeter use)/Grille (pour tweeter usage)

Rubber pad (for tweeter use)/Coussin en caoutchouc (pour tweeter usage)

□ Bracket A /Support de montage A

Slant spacer/Ecarteur d'inclinaison

Coussin en éponge (Bande adhésive à deux faces fournie)

☐ Flush mount cup/Coupe de montage encastré

Flush angle mount cup/Coupe de montage à angle encastré

□ Spring bracket B /Support de rondelle B

☐ Rotary tool for flush mount use/Pièce de tournage pour montage encastré

☐ Screw (ø4X25mm)/Vis (ø4X25mm)

☐ Screw ( 4X10mm)/Vis ( 4X10mm)

□ Screw (M4X25mm)/Vis (M4X25mm)

☐ Speed nut flat type/Ecrou rapide type plat

■ For Network Mounting/Pour le montage du réseau

□ Network unit/Réseau

□ Screw (ø4X20mm)/Vis (ø4X20mm)

☐ Speed nut flat type/Ecrou rapide type plat

□ Network wire/Câble de réseau

- Utiliser un câble haut-parleur de haute qualité pour les connexions entre l'amplificateur et le réseau. Pour les connexions entre réseau et haut-parleur, utiliser le câblage fourni avec les haut-parleurs.

- Les marques de polarité (+ et −) sont indications de phase absolue, déterminée par mesurages anéchoiques. Selon l'emplacement, position, etc. de montage, une connexion de polarité inversée peut produire un meilleur son. Quelque expérimentation est requise pour obtenir de meilleurs résultats.

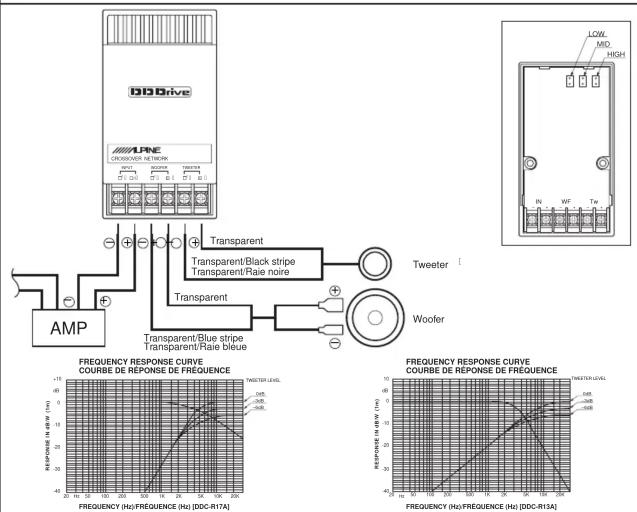

- Le réseau peut régler le niveau sonore du tweeter dans 3 pas. Réglez au niveau désiré.

Remarque: Effectuez les connexions correctement, en utilisant l'étiquette du câble

Tweeter level /Niveau du tweeter

Installation Procedures/Instructions d'installation

Notes:

• Without spacer ring/Sans l'anneau écarteur


• Mettre le côté étroit du coussin en caoutchouc 4 au côté extérieur autour de la grille 3.
• Mettre le côté étroit du coussin en caoutchouc au côté extérieur autour de la grille.
• Faire très attention pour ne pas toucher le diaphragme du tweeter pendant l'installation.

■ Instructions d'installation du woofer

• With spacer ring/Avec l'anneau écarteur


■ Instructions d'installation du réseau

- Adjust the orientation of the speed nut - Ajuster l'orientation de l'écrou rapide conducteurs de haut-parleurs.

so it doesn't block the hole used to route the speaker leads. de manière à ne pas obstruer le trou utilisé pour guider les

Flush mounting/Montage encastré	Flush angle mounting/Montage en angle encastré

■ Lors du dressage des câbles pour le montage en surface

Découper la portion indiquée par la flèche à l'aide d'une coupeuse diagonale ou d'un outil rotatif.

Conduire dehors le câble à travers le canal indiqué par la flèche.
