Produkttyp	DAB/DAB+/DMB-Empfänger
Marke	Alpine
Modell	EZI-DAB
Abmessungen des Steuergeräts	70 x 53 x 27 mm (L x H x T)
Abmessungen der Haupteinheit	150 x 24 x 85 mm (L x H x T)
Stromversorgung	12 V DC (Fahrzeug) mit Sicherung
Anschlüsse	USB (Typ A), AUX-Eingang 3,5 mm, Line-Ausgang 3,5 mm, DAB-Antenneneingang (SMB), FM-Eingang (ISO), FM-Ausgang (ISO), Anschluss Steuergerät
Display	OLED weiß auf schwarz, hoher Kontrast
Hauptfunktionen	DAB/DAB+/DMB-Empfang, Pause und Rückspulfunktion (bis zu 15 Min.), 30 Senderspeicher, iPod/iPhone/iPad/USB-Steuerung, AUX-Eingang, Picknick-Modus, Parkpause, FM-Einspeisung/Übertragung
Sicherheit	Nicht vor Airbags installieren, Fahrersicht nicht behindern, Steuergerät bei Abwesenheit entfernen, um Diebstahl zu vermeiden
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten verwenden. Längere Sonneneinstrahlung vermeiden.
Ersatzteile und Reparierbarkeit	Software-Update über USB. Werksreset. Optionale Antenne: Alpine KAE-220DA. Mitgelieferte Kabel: USB, 3,5-mm-Audio, FM-Koaxial.
Betriebstemperatur	Max. 75 °C; Lagerung max. 85 °C
DAB-Frequenzbereiche	Band III: 174-240 MHz; Band L: 1452-1490 MHz
FM-Unterstützung	Direkteinspeisung oder FM-Übertragung (einstellbare Frequenz 87,5-108 MHz)

Häufig gestellte Fragen - EZI-DAB ALPINE

Wie kann ich das Digitalradio mit dem EZI-DAB pausieren?

Drücken Sie die Taste Pause/Fortsetzen (Taste mit zwei senkrechten Strichen), um das Radio zu pausieren. Das Display zeigt ein Pause-Symbol und einen Timer. Zum Fortsetzen erneut drücken. Die Pause kann je nach Datenrate des Senders 5 bis 15 Minuten dauern.

Wie schließe ich meinen iPod oder iPhone an den Empfänger an?

Schließen Sie Ihr Apple-Gerät an das mitgelieferte USB-Verlängerungskabel an, das mit der Haupteinheit verbunden ist. Wählen Sie die Quelle iPod, indem Sie die Ein-/Aus-Taste drücken und den Drehregler drehen. Sie können nach Künstlern, Alben, Genres oder Titeln navigieren.

Was tun, wenn sich das EZI-DAB nicht einschaltet?

Überprüfen Sie, ob das Steuergerät richtig in der Halterung sitzt und das Verbindungskabel angeschlossen ist. Stellen Sie sicher, dass die Fahrzeugzündung eingeschaltet ist (geschaltete Stromversorgung) oder die Batterie geladen ist. Falls das Problem weiterhin besteht, überprüfen Sie die Sicherungen des Stromkabelbaums.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Drücken Sie die Taste Menü (Zahnradsymbol), wählen Sie Einstellungen > Werkseinstellungen wiederherstellen. Bestätigen Sie mit der Auswahltaste. Das Gerät schaltet sich aus und startet neu. Alle Senderspeicher und die Senderliste werden gelöscht.

Wie ändere ich die Farbe der hinterleuchteten Tasten?

Drücken Sie die Taste Menü, wählen Sie Einstellungen > Tastenfarbe. Wählen Sie durch Drehen des Drehreglers zwischen Blau, Grün, Rot, Bernstein oder Weiß.

Wie aktualisiere ich die Software des EZI-DAB?

Laden Sie das neueste Update von der Website www.alpine-europe.com herunter und kopieren Sie es auf einen USB-Stick. Schließen Sie den Stick am USB-Anschluss an, gehen Sie zu Einstellungen > Software-Update und folgen Sie den Anweisungen. Der Vorgang dauert etwa 5 Minuten; unterbrechen Sie während dieser Zeit nicht die Stromversorgung.

Kann ich die vorhandene FM-Antenne meines Autos verwenden?

Ja, wenn Sie die Funktion FM-Direkteinspeisung oder FM-Übertragung verwenden. Schließen Sie die vorhandene FM-Antenne an den FM-Eingang der Haupteinheit (ISO-Stecker) an. In den Installationsparametern können Sie je nach Antennentyp zwischen den Anschlüssen 7 oder 8 wählen.

Wie lange ist die maximale Pausendauer des Digitalradios?

Die Pausendauer hängt von der Bitrate des Senders und der Hördauer ab. Sie kann maximal zwischen 5 und 15 Minuten betragen. Das Gerät speichert einen Audiopuffer des gerade gehörten Senders.

Wie verwende ich den Picknick-Modus?

Der Picknick-Modus ermöglicht es, das EZI-DAB nach dem Abstellen des Fahrzeugs und Entfernen des Zündschlüssels zu hören. Um ihn zu aktivieren, schalten Sie das Gerät einfach nach dem Abstellen wieder ein. Es schaltet sich automatisch nach einer Stunde aus, um die Batterie zu schonen. USB-Geräte werden in diesem Modus nicht geladen.

Wie entferne ich das Steuergerät zur Aufbewahrung?

Halten Sie die Halterung mit einer Hand fest und ziehen Sie das Steuergerät mit der anderen Hand fest nach oben, indem Sie es an den Seiten fassen. Das Gerät funktioniert weiter, wenn das Radio eingeschaltet ist; es schaltet sich aus, wenn Sie die Zündung ausschalten oder die Ein-/Aus-Taste lange drücken.

BEDIENUNGSANLEITUNG EZI-DAB ALPINE

Bitte vor der Verwendung des Produkts lessen.

MANUALE DELL'UTENTE

5 AUX IN (3,5mm)

Das Gerät und die Antenne so einbauen, dass Sie das Sightfeld des Fahrs nicht beeinträchtigen.

Die Einheit sichere einbauen.

Gerät und Antenne so einbauen, dass es nicht zu einer Beeinträchtigung der sicheren Handhabe des Fahrzeugs, einer Auslösung der Airbags oder anderer Sicherheitseinrichtungen kommt kann.

Keine Gegenstände oder Flüssigkeiten in das Gerät kommt lessen.

Keine Schrauben entfernen oder das Gehäuse des Gerats öffnen.

Die Einheit nicht während der Fahrt bedieren.

Vor der Inbetriebnahme des Geräts das Handbuch einschließlich der Sicherheitshinweise lessen.

VORSICHT

Das Gerät nicht längerere Zeit direkter Sonneneinstrahlung aussetzen, zum Beispiel in einem bereits Auto.

Um das Diebstahlsrisiko zu minimieren, die Steuereinheit aus dem Fahrzeug erhmen oder nicht sightbar verstauen, bevor Sie das Fahrzeug verlassen.

WARNING

Dieises Symbol WARNING wird im gesamtten Handbuch benutzt, um ein mögliches ernsthafters Risiko für ihre Sicherheit anzuzeigen. Beachten Sie die Sicherheitshinweise, die neben thisem Symbol stehen, um Verletzungen oder Todesfälle zu vermeiden.

Contents

Einführung 3

Regler, Schalter und Anschlusses 4

Erste Schritte 6

Digitalradio horen 8

Anschlieben eines iPod/iPhone/iPad/USB-Geräts 10

Verwendung von AUX IN 12

Abnehmen/Anbringen der Steuereinheit 13

Einstellungen 14

Technische Daten 22

Einführung

Dieses Handbuch bietet Anleitungen zur Verwendung des EZi-DAB. EZi-DAB wurde für einen professionellen Einbau konzipiert. Für den Anschluss an Ihr Hauptgerät stehen verschiedene Optionen zur Verfügung. Der Einbau-Monteur kann Sie hinsichtlich der geeigneten Einbaumethode beraten und ihren eine grundlegende Tipps zur Bedienung des EZi-DAB in Ihr dem Fahrzeug geben.

Der EZi-DAB umfasst drei Hauptkomponenten:

Hauptgerät (Schnittstelle) Das Hauptgerät wird normalerweise hinter dem Armaturenbrett oder in einem Handschuhfach eingebaut, wobei Verlängerungskabel zu geeigneten Stellen für den Anschluss Ihr's iPod, iPhone, iPad, USB-Geräts oder anderer zusätzlicher Musikquellen führen.

Steuereinheit
These kompakte, abnehmbare Steuereinheit sollte keinlich zugänglich installiert werden. Sie verfügbar über ein OELD-Display mit deutlichem Kontrast, hintergrundbeleuchteten Tasten und einem einfachen Dreh-Bedienschalter zur einzahlen Senderwahl und Steuerung weiterer angeschlossener Geräte.

Antenne (Optional) Jede aktive (mit Strom versorgte) DAB-Antonne mit 5 V-Phantom-Stromeinspeisung und SMB-Stecker (f) passt an das EZi-DAB. ALPINE empfehl't ALPINE KAE-220DA.

1 Witte achtenden Sie darauf, NUR eine geeignete 5 V-Phantomantenne aus dem Lieferumfang anzuschlieben. Andernfalls kann es zu Schaden am Gerätkommen.

Regler, Schalter und Anschlüsse

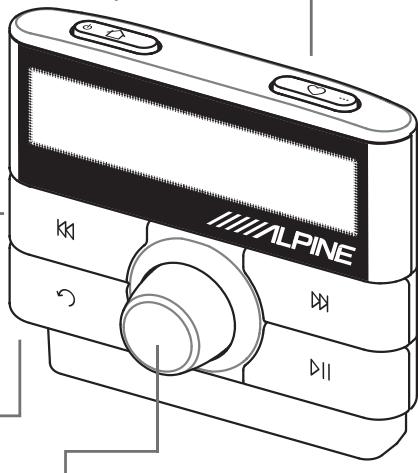

Steuereinheit

Ein/Aus-bzw. Home-Taste

Drücken, um EZi-DAB einzuschalten.

Drücken Sie sie erneut, um durch ihre verfügbar Quellen und Einstellungen zu blättern.

Halten Sie die Taste gedrückt, um das Gerät auszuschalten.

Rücklauftaste

Digitalradio: Halten Sie diese Taste gedrückt, um das Live-Radion in Schritten zu 15 Sekunden vorwärts zu spulen.

iPod/USB: Drücken Sie diese Taste, um rückwärts zu springen. Gedrückt halten zum Zurücksplun.

Zurück-Taste

Drücken Sie diese Taste, um eine Ebene in den Menus/Listen zurück zu Springen.

Digitalradio: Drucken Sie diese Taste, um zum Live-Radio zusückzukehren, wenn Sie die Anhalte-bzw. Rückspulfungkeit verwendet hatten.

Auswahlrad

Drehen Sie das Auswahrtrad, um die Sender, Titel und Menüelemente durchzublättern. Drücken Sie das Rad, um eine Auswahl zu treffen.

Taste Speicherplätze/Weiter

Digitalradio: Drücken Sie diese Taste, um die Beste der Speicherplätze anzuzeigen.

iPod/USB: Drücken Sie diese Taste wiederholt, um die Optionen zum Titel-Shuffle zuändern. Drücken Sie diese Taste, halten Sie sie gedrückt und drücken Sie sie erneut, um die Titel-Wiederholungsoptionen zuändern.

Taste Schneller Vorlauf

Digitalradio: Drucken Sie diese Taste wiederholt, um im Audiopuffer in Schritten zu 15 Sekunden vorwärts zu springen, wenn Sie die Taste Pause/Rücklauf verwendet haben.

iPod/USB: Drucken Sie diese Taste, um vorwerts zu springen. Halten Sie sie gedrückt zum schellen Vorspulen.

Taste Wiedergabe/Pause

Digitalradio: Drucken Sie diese Taste, um das Digitalradio zu unterbrechen (maximale Anhaltedauer 5 - 15 Minuten, je nach der Bitrate des Senders). Drucken Sie sie erneut, um die Wiedergabe an der Stelle fortzusetzen, an der sie unterbrochen wurde.

iPod/USB: Drücken Sie diese Taste, um die Titel-Wiedergabe zu starten bzw. zu unterbrechen.

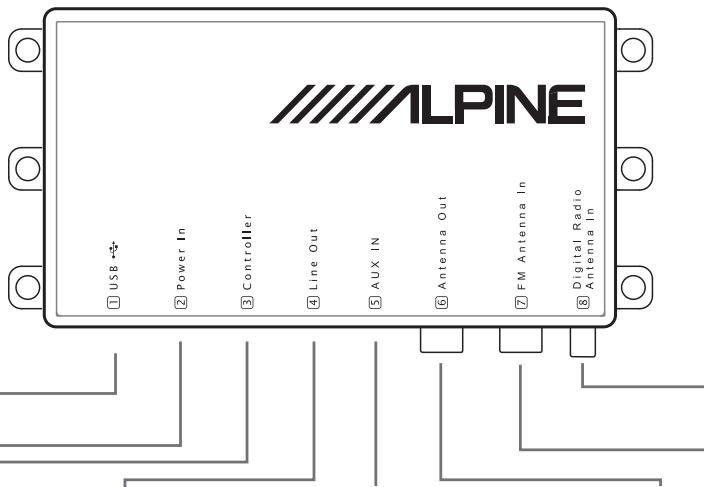

Hauptgerät (Schnittstelle)

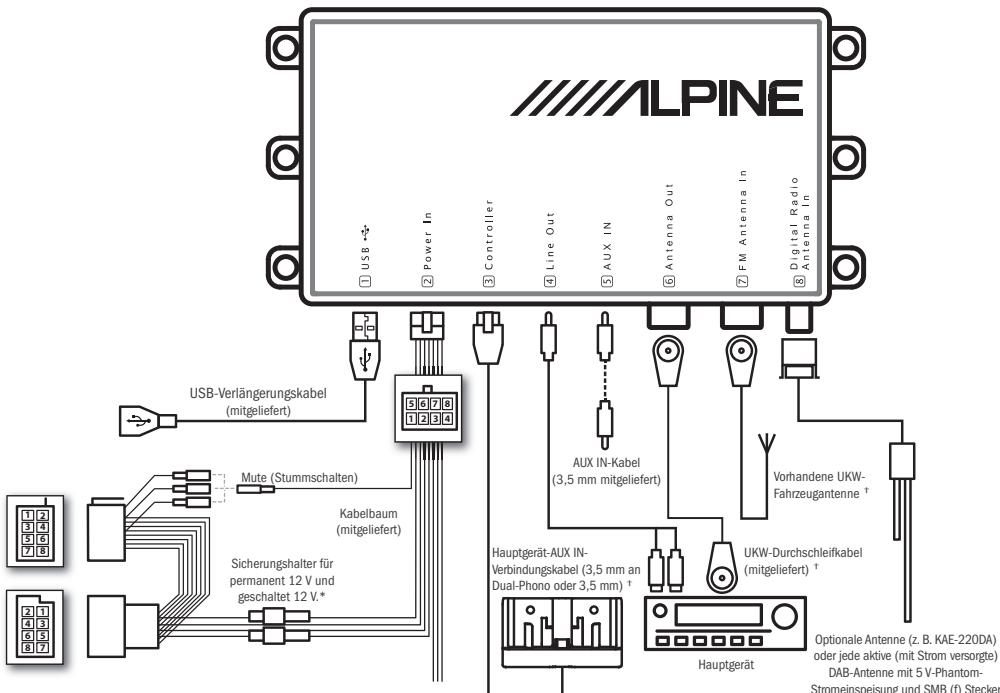

Das EZi-DAB Hauptgerät wird normalerweise versteckt eingebaut, sodass Sie lediglich die Kabelveränderungen sehen können, an denen Sie den Zusatzeingang AUX IN und die USB-Stecker anschließen.

1 USB

Normalerweise am mitgelieferten USB-Verlängerungskabel angeschlossen. Schlieben Sie Ihr iPod bzw. ihren USB-Media-Player für die Wiedergabe oder zum Laden an die Verlängerung (oder direkt) an. Diese Anschluss wird auch für Software-Updates über USB Memory-Sticks verwendet.

8 Digitalradio Antenneneingang
Angeschlossen an die digitale Radioantenne Ihres EZi-DAB.
Bitte achten Sie daraufuf, NUR eine geeignete 5 V-Phantomantenne aus dem Lieferumfang
anzuschließen. Andernfalls kann es zu Schaden am Gerätkommen

2 Zusatzeingang

Ist an die 12
V-Stromversorgung
Ohres Fahrzeugs
angeschlossen.

3 Steuereinheit

Angeschlosen and die Steuereinheit von EZi-DAB.

4 Ausgang (3,5mm)

Audioausgang (kann an AUX IN des Hauptgerats angeschlossen werden).

5 AUX IN (3,5mm)

Audio-Eingang von einem Audio-Zusatzgrät.

6 Antennenausgang

Wird an den UKW-Antenneneingang an Ihrem Hauptgerät angeschlossen, wenn Sie die UKW-Direkteinspeisung verwenden.

7 UKW-Antenneneingang

Wird bei Verwendung der UKW-Direkteinspeisung an die vorhandene UKW-Fahrzeugantenne angeschlossen.

Erste Schritte

Ein- und Ausschalten

Drücken Sie die Taste Ⓒaben an der Steuereinheit, um den EZi-DAB einzuschalten.

Zum Ausschalten drücken Sie die Taste und halten sie gedrückt, bis sich das Display ausschaltet.

Vorplatz-Pause

Die Vorplatz-Pausenfunktion eignet sich ideal für einen kurzen Stopp an der Tankstelle oder am Geldautomaten - das EZi-DAB bleibt 15 Minuten nach dem Abziehen des Zündschlusses im Standby-Modus und wartet, bis Sie zurück sind. Starten Sie die Zündung wieder oder drucken Sie die Taste innerhalb these Zeitaums, so setzen der EZi-DAB die Wiedergabe an der unterbrochenen Stelle unverzüglich mit dem vorgen Sender bzw. der zuvor gespielten Musik fort. Wenn Sie Digitalradio hören, können Sie es auch für 5 - 15 Minuten unterbrechen und die Wiedergabe fortsetzen, ohne auch nur eine Sekunde zu verpassen - weitere Hinweise hierzu finden Sie auf Seite 8.

Picknick-Modus

Sobald Sie ihren Picknick-Platz erreicht haben, setzen Sie die Wiedergabe mit dem EZi-DAB im Picknick-Modus fort - bei ausgeschalteter Zündung und mit abgezogenem Zündschluss. Schalten Sie den EZi-DAB einfach wieder ein, um den Picknick-Modus zu aktivieren. Um Strom zu spare, werden die über USB angeschlossenen Geräte im Picknick-Modus nicht geladen, und der EZi-DAB schaltet sich nach einer Stunde automatisch ab.

Hinweis: Der Vorplatz-Pause- und der Picknick-Modus sind von bestimmten Fahrzeug-Spezifikationen abhängig. Manche Fahrzeuge unterstützen beispelsweise die Musikwiedergabe über das Hauptgerät nur 15 Minuten lang nach dem Ausschalten der Zündung und dem Abziehen des Schlüssels.

ALPINE

EZi-DAB Startbildschirm

EZi-DAB horen

Je nach dem, wie ihre Einheit eingebaut wurde, können Sie den EZi-DAB über Ihr Hauptgerät auf verschiedene Arten horen:

Zusatzeingang

Wahlen Sie die Quelle AUX IN an Ihrem Autoradio aus, wenn der EZi-DAB als Zusatzeingang verkabelt wurde.

UKW-Direkteinspeisung

Bei dieser Methode wird ihre UKW-Quelle effektiv übernommen und durch die Ausgabe Ihres EZi-DAB ersetzt, sobald Sie these inschalten. Wahlen Sie die UKW-Radioquelle an Ihr hem Hauptgerät aus und stellen Sie sie auf eine bestimmte Frequenz (standardmäßig 87,6 MHz) ein. Je nach Installation ist bei dieser Methode der Empfang der üblichen UKW-Sender eventuell weiterhin möglich, um den Verkehrsfunk und Datendienste für bestimmte Navigationsysteme zu erhögenlich. Sie können diese Frequenz unter Settings (Einstellungen)ändern; siehe Seite 14.

UKW-Übertragung

Mit dieser Methode wird die Ausgabe des EZi-DAB über UKW an ihre Autoantenne übertragen. Wahlen Sie die UKW-Radioquelle an Ihr Hem Hauptgerät aus und stellen Sie sie auf eine bestimmte Frequenz (standardmögig 87,6 MHz) ein. Sie können diese Frequenz unter Settings ändern; siehe Seite 14.

Auswahl Ihrer Audioguelle

EZi-DAB bietet Ihnen je nach Installation eine breite Auswahl von Audioquellen.

Wahlen Sie Digital radio, USB (USB-Verbindung), iPod (USB-Verbindung) oder Auxiliary input (Zusatzeingang) über (3,5-mm-Verbindung) wie folgt aus:

Drucken Sie die Taste und wiederholen Sie diesen Schritt, um die Quellenoptionen nacheinander zu durchlaufen, bis Sie die gewünschte Quelle gefunden haben. Warten Sie dann ein paar Sekunden, um die in der unteren Zeile auf dem Bildschirm angezeigte Quelle auszuwahlen, oder

Drücken Sie die Taste undrehren Sie am Auswahrad,um die Quellenoptionen zu durchlaufen.Drucken Sie anschlieBend auf das Auswahrad,um die in der unteren Zeile auf dem Bildschirm angezeigte Quele auszuwahlen.

Digital radio

iPod

sel der Quelle

(aktuelle Quelle in der oberen Zeile)

Digitalradio horen

Wenn Sie Digitalradio horen wollen, wahren Sie die Digitalradio-Quelle aus, wie auf Seite 7 beschrieben.

Auswahlen von Sendern

Drehen Sie am Auswahrad, um die Beste der verfügbaren Sender zu durchlaufen, und drücken Sie auf das Auswahrad, um den Sender zu wechseln.

Ändern der Informationen auf dem Display

Drücken Sie die Taste , wahlen Sie Settings > Info display (Einstellungen > Info-Display), und wahlen Sie eine der folgenden Optionen aus:

Station name Sendername in voller Höhe (wirb bei Bedarf geblattert)

Name and text Sendername und ein beliebiger, vom Sender übertragener Lauftext

Signal strength Signalstärke und Signalqualität

WARNING

Lassen Sie sich nicht ablenken -esen Sie die Informationen im Lauftext nicht mit, während Sie am Steuer sitzen.

Anhalten und Zurücksplen des Live-Digitalradios

Mit EZi-DAB konnen Sie das digitale Radioprogramm unterbrenen und zusückspulen, indem ein Audiopuffer für den aktuellen Sender angelegt wird. Sie konnen ca. 5 - 15 Minuten zusückspulen, je nach der Bitrate und/oder abhängig von der Zeit, die Sie diesen Sender bereits horen. Mit den folgenden Bedienelementen konnen Sie das Digitalradio anhalten und steuern:

▶Pause und Wiedergabe fortsetzen (das Display zeigt ein Pause-Symbol an und eine Timer-Zähleranzeige)
Rückwarts durch aufgezeichnete Audiodaten springen in Intervallen zu 15 Sekunden

Amazing Radio

Smooth Radio UK

Wechsel des Senders

(aktueller Sender in der oberen Zeile)

Smooth Radi

Option Sendername - Blättern durch den Text in voller Höhe

Smooth Radio UK

01:05

Digitalradio unterbrochen

(1 Minute und 5 Sekunden nach der Live-Sendung)

Vorwärts durch aufgezeichnete Audiodaten springen in Intervallen zu 15 Sekunden bis zur Live-Radiosendung

Um sofort zur Live-Radiosendung zurückzukehren, drücken Sie das Auswahlrad oder wechseln Sie den Sender.

UKW-Sender speichern

Sie können bis zu 30 Lieblingssender in einer Liste speichern, um einfacher darauf zugreifen zu können. Standardmäßig werden eineitive unserer Favoriten-Partnersender in den ersten Speicherplätzen angezeigt. Sie können diese Sender auch durch andere ersetzen.

Einstellen der Speicherplätze

1. Stellen Sie einen ihrer Lieblingssender ein.
2. Drücken Sie die Taste 心 offen an der Steuereinheit.
3. Drehen Sie das Auswahlrad, um durch die Liste der Speicherplätze zu blättern und auszuwahlen, wo Ihr Lieblingssender gespeichert werden soll.
4. Drücken Sie das Auswahlrad bzw. die Taste 心 und halten Sie es/sie gedrückt, um den aktuellen Sender in dieser Position in der Liste zu speichern. Frühere Speicherplätze können damit überschreiben werden. Auf dem Bildschirm wird 'Preset saved' (Speicherplatz gesichert) angezeigt, wenn die Einstellung gespeichert wurde.

Auswahlen von Speicherplatzzen

1. Drucken Sie die Taste
2. Drücken Sie die Taste 心 erneut, um durch die Liste der Speicherplatz zu blättern, bis Sie den gewünschten Speicherplatz gefunden haben. Warten Sie dann eine Sekunden, um zu dieser Speicherplatz zu wechseln und drücken Sie das Auswahlrad, um einen Speicherplatz auszuwahlen.

BFBS Radio

Einstellen Ihres Lieblingssenders

Preset 01

Smooth Radio UK

Durchblättern der Speicherplatz-Liste

Preset saved

Ihr Speicherplatz wurde gesichert

Anschließlich eines iPod/iPhone/iPad/USB-Geräts

Schließen Sie Ihr iPod, iPhone, iPad oder USB Gerät (MP3-Player, Mobiletelefon oder USB-Speicherstick) mit dem entsprechenden Kabel an den USB-Eingang des EZi-DAB an. (Wenn Ihr Hauptgerät nicht zur Verfügung stehen, hat der Einbau-Monteur für den einfacheren Zugang ein USB-Veränderungskabel angebracht.) Sobald der Anschluss hergestellt ist, konnen Sie mit der Steuereinheit des EZi-DAB Titel auswahlen und die Wiedergabe steuern.

Wenn Sie Musik von Ihr dem iPod, iPhone oder iPad horen wollen, wahren Sie die iPod-Quelle aus, oder wahren Sie die USB-Quelle wie auf Seite 7 beschrieben aus, um Musik von einem USB-Gerät zu horen.

Titel durchblättern und auswahlen

1. Drücken Sie die Taste, um das Gerätemenu aufzurufen, und drehen Sie das Auswahrad und drücken Sie darauf, um auszuwahlen, ob die Liste nach Playlists, nach Interpret, Album, Genre oder Titel sortiert angezeigt werden soll. Je nach Inhalt können Sie auch eine Sortierung nach Ordnern (nur USB-Geräte) oder nach Komponisten, Audiobooks und Podcasts (nur Apple-Geräte) durchführten.
2. Drehen Sie das Auswahrtrad, um durch die Titel zu blättern, und drücken Sie auf das Rad, um einen Titel auszuwahlen und die Wiedergabe zu starten.

Ein Symbol + auf dem Display zeigt an, dass es weitere Auswahlmöglichkeiten innerhalb der ausgewählten Kategorie gibt.

Steuern der Wiedergabe

Mit den folgenden Bedienelementen konnen Sie das Gerät anhalten und steuern:

Wiedergabe unterbrechen und neu starten (das Display zeigt ein Pause-Symbol an).

Playlists

Durchblättern der Titel

Rock N Roll Train

AC/DC - Black

Titel-Wiedergabe

Rock N Roll Train

AC/DC - Black Ice

Titel angehalten

Weiter zum Anfang deses Titels oder innerhalb von drei Sekunden erneut drücken, um zu früheren Titeln zu springen. Gedrück halten zum Schnellen Rücklauf.
Weiter zum Anfang des nachsten Titels. Halten Sie sie gedrückt zum Schnellen Vorspulen.

Shuffle- und Wiederholungsoptionen

Drücken Sie die Taste , wahlen Sie Settings (Einstellungen) aus und wahlen Sie eine der folgenden Optionen:

Shuffle

Für Apple-Geräte wahlen Sie Tracks (Titel), Albums (Alben) oder Off (Aus), für USB-Geräte wahren Sie On (Ein) oder Off.

Hinweis: Alternativ dazu können Sie auch die Taste … drucken, um durch die Shuffle-Angaben zu blättern.

Repeat (Wiederholung)

Wahlen Sie Track (Titel), All (Alle) oder Off.

Hinweis: Alternativ dazu konnen Sie auch die Taste drücken und gedrückt halten und anschließend erneut drücken, um durch die Wiederholungs-Angaben zu blättern.

Ändern der Informationen auf dem Display

Drucken Sie die Taste , wahren Sie Settings > Info display (Einstellungen > Info-Display), und wahlen Sie eine der folgenden Optionen aus:

Track name Titelname in voller Höhe (wird bei Bedarf geblattert)

Track and artist Informationen zum ausgewählten Titel

Track time Titelname mit der Dauer und der verbleibenden Zeit

Hinweis: Apple Geräte, die beim Laden über 500 mA erfordern, z. B. ein iPad, werden schneller geladen, wenn die iPod-Quelle am EZi-DAB ausgewähl wird.

USB Titel Shuffle-Optionen

Titel Wiederholungs-Optionen

Option Titelname in voller Höhe

Verwendung von AUX IN

Schließen Sie den Line-Out-Ausgang oder den Kopfhörerausgang eines Audiogeräts mit einem passenden Audiokabel 3,5-mm/3,5-mm am Zusammenhang AUX IN des EZi-DAB an. Je nach der Position, an der das Hauptgerät angebracht ist, wurde diese Kabel eventuell vom Einbau-Monteur vorab angebracht.

These Verbindung aktiviert das Abspielen von Audio-Inhalten vom EZi-DAB über Ihr Hauptgerät. Wahrend die Verbindung besteht, verwenden Sie die üblichen Bedienelemente an Ihr Hauptgerät und Ihr Autoradio. Der EZi-DAB kann die Wiedergabe nicht auf die gleiche Weise steuern wie bei der iPod/USB-Verbindung.

Wenn Sie Musik von ihrem Zusatzgerät abspielen wollen, wahren Sie die Zusammengangsquelle aus, wie auf Seite 7 beschreiben.

Ändern der Verständlung des Zusatzeingangs

Sie können die Verstärkung des Zusatzeingangs des EZi-DAB anpassen, falls die Lautstärke von Ihr Gemäß zu hoch oder zu niedrig eingestellt ist. So stellen Sie die Verstärkung des Zusatzeingangs ein:

1. Wahlen Sie die Quelle Zusatzeingang.
2. Drücken Sie die Taste 口 , wahlen Sie Settings > Aux gain (Einstellungen > Zusatzverständlung) und wahlen Sie einen Wert zwischen 0 (leiser) und +3 (lauter).

AUX IN

AUX IN Quelle ausgewählt

Abnehmen/Anbringen der Steuereinheit

Die Steuereinheit kann aus Sicherheitsgründen sehr einzach angebracht und abgenommen werden. Beim Einbau kann auch eine drehbare Halterung sowie eine universelle oder modellspezifische Halterung verwendet werden, auf der die dargestelte Halterung der Steuereinheit montiert wird - gehen Sie in dieser Fall beim Abnehmer oder Anbringen der Steuereinheit bereits vorsichtig vor.

Abnehmer der Steuereinheit

Halten Sie die Halterung fest undziehen Sie die Steuereinheit fest nach oben, um sie abzunehmen. Wenn der EZi-DAB eingeschaltet ist, während Sie die Steuereinheit abnehmer, wird die Radio- oder Titel-Wiedergabe fortgesetzt, bis Sie sie wieder einsetzen und die Wiedergabe stoppen, den EZi-DAB ausschalten oder die Zündung ausschalten.

Hinweis: An heißt und sonstigen Tagen und wenn Ihr Fahrzeug unbewacht abgestellt wird, empfehlen wir, die Steuereinheit aus ihrem Fahrzeug herauszunehmen oder sie nicht direkter Sonneneinstrahlung aussusetzen, da es in einem geschlossenen Fahrzeug sehr heißt werden kann.

Anbringenden Steuereinheit

Schieben Sie die Steuereinheit wie dargestellt auf die Montagehalterung, bis sie einrastet.

Abnehmer der Steuereinheit

Anbringen der Steuereinheit

Einstellungen

Sie können die folgenden Einstellungen von jeder Quelle aus anzeigen und einstellen:

Hintergrundbeleuchting

1. Drücken Sie die Taste und wahren Sie Settings > Backlight (Einstellungen > Hintergrundbeleuchtung)
2. Wahlen Sie eine der folgenden Optionen für die Hintergrundbeleuchtung für Tasten und Display aus:

Timed dim Dämpft die Hintergrundbeleuchtung nach ca. 7 Sekunden und macht sie wieder heller, sobald eine Taste gedrückt wird.

Timed off Schaltet die Hintergrundbeleuchtung nach ca. 7 Sekunden und schaltet sie wieder ein, sobald eine Taste gedrückt wird.

Dim Hintergrundbeleuchtung gedampft

Bright Hintergrundbeleuchting hell

Tastenfarbe

Drucken Sie die Taste , wahlen Sie Settings > Button colour (Einstellungen > Tastenfarbe) und wahlen Sie eine der folgenden Optionen für die Tastenfarbe: Blue, Green, Red, Amber, White (blau, grün, rot, gelb, weiß)

Timed dim

Einstellen der Hintergrund-Beleuchungsoptionen

Software-Update

Zukünftig können für ihren EZi-DAB Software-Updates verfügbar gemacht werden, die Sie über einen am USB-Eingang angeschlossenen USB-Stick auf den EZi-DAB laden können. Verfügbare Software-Updates können auf http://www.alpine-europe.com heruntergeladen werden.

So führn Sie den Update durch:

1. Drücken Sie die Taste und wahren Sie Settings > Software update (Einstellungen > Software-Update).
2. Setzen Sie den USB-Stick mit dem Update in die USB-Buchse bzw. -Anschluss des EZi-DAB und drücken Sie das Auswahlrad.

Hinweis: Der Update-Prozess kann ca. 5 Minuten nauern. Vergewissern Sie sich, dass Sie den EZi-DAB während des Update-Vorgangs nicht ausschalten, da der Update sonst fehlschlagen könnte.

V1.0 4.85.1.26.007

Insert USB stick then pres

Software-Update-Bildschirm mit der aktuellen Software-Versionsnummer (links) und der Build-Nummer (rechts)

Sprache

Sie konnen die vom EZi-DAB für die Anzeige von Menus und Optionen verwendete Sprache wechseln.

1. Drücken Sie die Taste , und wahlen Sie Settings > Language (Einstellungen > Sprache).
2. Drehen Sie das Auswahrtrad und drücken Sie darauf, um zwischen Englisch, Französisch, Deutsch oder Italienisch zu wahlen.

Standardwerte wiederherstellen

These Funktion entfernt alle gesicherten Speicherplätze, löscht die Senderliste und setzen alle Optionen auf die Standardwerte zurück.

1. Drücken Sie die Taste und wahlen Sie Settings > Restore defaults (Einstellungen > Standardwerte wiederherstellen).
2. Drücken Sie auf das Auswahlrad, um zu bestätigen, dass die Standardwerte des EZi-DAB wiederhergestellt werden sollen.

Der EZi-DAB wird zurückgesetzt, aus- und wieder eingeschelt. Anschließlich werden Sie aufgefordert, ihre favorzugte Sprache auszuwahlen. Es wird eine automatische Sendereinstellung durchgefuhrt, um die digitale Senderliste wiederherzustellen, und der EZi-DAB stellt einen digitalen Sender ein.

UKW-Übertragungsfrequency

Wenn das Gerät zur Verwendung der UKW-Übertragung oder der UKW-Direkteinspeisung installiert wurde, können Sie die Frequenz ändern, auf der der EZi-DAB sendet, wenn Sie feststellen, dass die aktuelle Frequenz durch einen anderen Sender beeinträchtigt wird.

1. Drücken Sie die Taste und wahlen Sie Settings > FM transmit frequency (Einstellungen > UKW-Übertragungsfrequenz).
2. Drehen Sie das Auswahrrad, um eine neue Sendefrequenz auszuwahlen, und drücken Sie zur Bestätigung das Auswahrrad.
3. Stellen Sie Ihr Hauptgerät auf die neu gewährte UKW-Frequency ein.

English

Deutsch

Wechseln der Anzeigesprache

Standardwerte wiederherstellen bestätigten

Inhalt

• Steuereinheit
  Hauptgerät (Schnittstelle)
• Steuereinheit-Halterung mit nichtverlierbarem Kabel
• Steuereinheit-Befestigung mit einstellbarem Winkel
  Kabelbaum mit ISO-Anschlüssen
• USB-Veränderungskabel
• Audiokabel 3,5 mm an 3,5 mm Buchse
  Durchschnittskabel für Koaxial-UKW-Antenne
• Selfaktebendes Montage-Pad für Steuereinheit-Halterung
  Bedienungsanleitung

Überlegungen vor dem Neustart

Mindestanforderungen an das Fahrzeug

• Angebrachtes Audiosystem einschließlich AUX-IN oder UKW-Antennenanschluss.
• Standard 12 V-Stromanlage - nicht geeignet für 24 V-Systeme.

Empfehlungen für beste Ergebnisse

• Überprüfen Sie, ob die neueste Version der Software installiert ist. So stellen Sie fest, welche Version in Ihr Gemarat installiert ist: Drücken Sie die Taste und wahlen Sie Settings > Software update (Einstellungen > Software-Update).
• Besuchen Sie http://www.alpine-europe.com, um festzustellen, ob eine neuere Software-Version verfügbar ist. Laden Sie die Daten herunter und kopieren Sie sie auf einen USB-Stick. Anleitungen zum Installieren eines Software-Updates finden Sie auf Seite 15.

Positionierung Hauptgerät (Schnittstelle)

Berücksichtigten Sie die Länge des Controller-Kabels und des USB/Zusatzaudio-Veränderungskabels sowie die mögliche Kabelführung, ob nach der Montage ein Zugang zu der Einheit erforderlich ist, sowie den Abstand zwischen der Antenne und einem geeigneten Stromanschluss (vermeiden Sie Sicherheitskritische Stromkreise wie beispelseweise Airbag/ABS-System etc).

Positionierung der Steuereinheit

• Berücksichtigten Sie die Nutzbarkeit und Sichtbarkeit vom Fahrersitz aus, die möglichen Montagepunkte/ Halterungen, die Kabellänge und die Kabelführung zum Hauptgerät.
• Entscheiden Sie, wie der Anschluss an das Hauptgerät erfolgen soll - Zusatzeingang oder UKW - und ob ein UKW-Durchschnitten erforderlich ist.

Anschlüsse und Schaltplan des Systems

Ezi-DAB Stromanschluss-Pins
Pin	Funktion	Farbe
1	Nav_Tel_Audio+	Violett
2	Nav_Phone_Mute	Grau
3	Innenraumbeleuchtung	Braun
4	12 V Permanent-Batterieversorgung (mit Sicherungshalter)	Gelb
5	Nav_Tel_Audio_GND	Rosa
6	12 V bei eingeschalteter Zündung (mit Sicherungshalter)	Rot
7	Auto-Stummschaltung (mit Crimp)	Orange
8	Erdung	Schwarz

ISO-Anschluss-Pins
Pin	Funktion	Farbe
1	Stummschaltung 1 (mit Crimp)	Weiß
2	Stummschaltung 2 (mit Crimp)	Orange
3	Stummschaltung 3 (mit Crimp)	Blau
4	12 V bei eingeschalteter Zündung (mit Sicherungshalter)*	Rot
5	Nicht verwendet	Grün
6	Innenraumbeleuchtung	Braun
7	12 V Permanent-Batterievorsorgung (mit Sicherungshalter)*	Gelb
8	Erdung	Schwarz

EZi-DAB Steuereinheit-Halterung (mitgeliefert)

* Bei manchen Fahrzeugen sind die geschätteten und permanenten Verbindungen eventuell umgekehrt. Öffnen Sie ggf. die Sicherungshalter und vertauschen Sie die Verbindungen. T Bei Anschluss an Hauptgerät-AUX IN, sind die UKW-Antennenanschlüssen an das EZI-DAB nicht erforderlich.

A Bitte achten Sie darauf, NUR eine geeignete 5 V-Phantomantenne aus dem Lieferumfang anzuschliegen. Anderfalls kann es zu Schaden am Gerat kommt.

Anbringen von Kabeln und Anschlüssen

Anbringen der USB-Veränderung und der Zusammenkabel

Fuhren Sie das USB-Veränderungskabel (zum Anschlieben eines MP3/iPod) und das Zusatzeingangs-Kabel z. B. vom Handschuhrfach aus an die richtige Stelle fur den Anschluss des Hauptgerats. Beachten Sie: Auch wenn these Kabel zur Verwendung mit Musicgräten nicht erforderlich ist, wird seine Installation empfohlen, um einen einfenzug zur USB-Buchse für Software-Updates zu erfolglichen.

Anbringen der Verbindungen zum Hauptgerät

Schieben Sie das Hauptgerät nach außen und schlieben Sie das Kabel am Zusammenhang des EZi-DAB an, oder schlieben Sie das UKW-Durchschnittkabel an und führen Sie das vorhandene UKW-Antennenkabel und das Durchschnittkabel an die Stelle, an der das Hauptgerät angeschlossen werden soll. Unter Umständen werden Antennenadapter (Fakra/ISO/DIN) oder Veränderungen besteht.

Hinweis: Wenn der Ausgangsanschluss am EZi-DAB verwendet wird, ist das UKW-Sende- bzw. Durchschiefikel deaktiviert.

Anschlieben des Kabelbaums

Schlieben Sie den mitgelieferten Kabelbaum an das Fahrzeugsystem an. Vergewissern Sie sich damit, dass der Stromanschluss des EZi-DAB an der Stelle positioniert ist, an der das Hauptgerät angeschlossen werden soll.

Hinweis: Der mitgelieferte Kabelbaum wird über die Zündung gesteuert und versorgt das EZi-DAB permanent mit Strom; er umfasst jeder noch weitere Anschlüsse, die eventuell nicht benotigt werden. Vergewisern Sie sich, dass alle nicht benotierten Kabel sicher abgeklebt und befestigt werden.

Montage der Steuereinheit

1. Fuhren Sie das Kabel von der Steuereinheit von der Stelle, an der Sie das Hauptgerätn anbringen wollen, bis an die gewünschte Montageposition, z. B. am Armaturenbrett. Montieren Sie die Halterung wie gewünscht, entweder mit dem mitgelieferten Klebe-Pad, der Dreh-Halterung oder einer Halterung eines Fremdherstellers.
2. Sobald die Halterung fest angebracht ist, rasten Sie die Steuereinheit daran ein und vergewissem Sie sich, dass sie fest montiert ist.

Anschlieben aller Kabel am Hauptgerät

1. Schließen Sie alle Kabel am Hauptgerät an und bringen Sie sie versuchswise in Position.
2. Schieben Sie das Hauptgerät wieder zurück in Position.

Überprüfen von Betrieb und Einrichtung

1. Sobald das Gerät mit der Stromversorgung verbunden ist, schaltet sich das EZi-DAB automatisch ein; nach dem Starten werden Sie aufgefordert, eine Sprache auszuwahlen.
2. Drehen Sie das Auswahrtrad, um die Auswahlmöglichkeiten durchzugehen, und drücken Sie darauf, um die bevorzugte Sprache auszuwahlen.
3. Es wird ein Autotuning zum Scannen nach Digitalsendern durchgefuhrt, und das EZi-DAB stellt sich anschließend auf einen Digitalsender ein.
4. Schalten Sie das Hauptgerät ein, und wahren Sie je nach der Montagemethode die Zusatzquelle oder das UKW-Radio ein.
5. Überprüfen Sie die Funktion aller Quellen/Verbindungen.

Installationseinstellungen

Die Installationseinstellungen werden bereitgestellt, um eine erste Einrichtung zu erhögbaren. Damit sie nicht versehentlich verändert werden, sind diese Einstellungen in einem ausgeblendeten Menu gespeichert. So rufen Sie die Installationseinstellungen auf:

1. Drücken Sie in Schneller Folge.
2. Drehen Sie das Auswahrtrad, um die folgenden Optionen durchzugehen, und drücken Sie das Auswahrtrad, um die gewünschte Option auszuwahlen.

Antennen-Eingangsquelle

Wahlen Sie die erforderliche Quelle je nach Art der verwendeten Antenne:

Connector 8 (powered) Wahlen Sie diese Option bei aktiver Antenne. (Standardwert)

Connector 8 (unpowered) Wahlen Sie diese Option, wenn Sie eine alternative Digital-Antenne ohne Stromversorgung wie beispelseise eine FolienWindschutzscheibenantenne oder eine magnetisch montierte Antenne verwenden.

Connector 7 Wahlen Sie diese Option, wenn Sie die vorhandene UKW-Fahrzeugantene verwenden.

Autotune

Fuhrt beim ersten Einrichten einen Scan nach Digitsendern durch.

UKW Durchlauf

Wahlen Sie eine von zwei verfügbar UKW-Durchlaufoptionen aus:

Disabled Der EZi-DAB Ausgang ersetzt beim Einsatz des EZi-DAB alle UKW-Sender. (Standardwert)

Enabled Der Ausgang des EZi-DAB wird mit dem UKW-Band gemischt, sodass Sie gleichzeitig normale UKW-Sender empfangen konnen.

Software-Updates

Verwenden Sie diese Option, um die Software des EZi-DAB zu aktualisieren, wenn ein Update zur Verfugung steht und auf einen USB-Stick geladen wurde.

Rücksetzung auf Standardeinstellungen

Verwenden Sie diese Option, um alle Einstellungen einschließlich der oben beschriebenen Installationseinstellungen auf ihre Standardwerte zuckzusetzen.

Technische Daten

Radio	DAB/DAB+/DMB-Radio je nach Region. Duale Digitalradio-Tuner.
Frequenzbereiche	Band III 174 - 240 MHz, L-Band 1452 - 1490 MHz und UKW-Übertragung 87,5 - 108 MHz.
Eingänge	Digitalradio-Antenneneingang: FAKRA SMBA-AnschlussUKW-Antenneneingang: ISO-AnschlussAnaloger Zusatzeingang: 3,5-mm AUX-EingangNetzteil: Eingeklinkter 8-Wege Molex-Anschluss - 12 V über den KfZ-StromanschlussUSB: (Typ A) USB-Anschluss für iPod, iPad, iPhone, MP3-Player und USB-Sticks für die Audiowiedergabe, wird auch für Software-Updates verwendet
Ausgänge	UKW-Antennenausgang: ISO-Anschluss zum Durchschnitten der UKW-VerbindungLine out: 3,5 mm Audioausgang zum Hauptgerästeuereinheit-Anschluss: Eingeklinkter 6-Wege Molex-Anschluss an Micro-USB
Regler	Rückseitig beleuchtete Tasten für Zurückspulen, Schnellen Vorlauf, Wiedergabe/Pause und Zurück-Funktion. Ausgangsstellung und Speicherplätze. Drehknopfmit Druckfunktion zum Auswählen
Anzeige	Grafik-OELD-Display weiß auf schwartz mit hohem Kontrast
Abmessungen	Steuereinheit: 70 mm Breite x 53 mm Höhe x 27 mm Tiefe. Hauptgerät (Schnittstelle): 150 mm Breite x 24 mm Höhe x 85 mm Tiefe
Temperaturbereich	Maximal empfohlende Betriebstemperatur 75 °C, maximal empfohlene Lagertemperatur 85 °C.

Zum Einsatz in folgenden Markten geeignet: A, B, BG, CY, CZ, DK, EE, FIN, F, D, EL, HU, IRL, I, LV, LT, L, MT, NL, PL, P, RO, SK, SL, E, S, GB, ISL, LIE, NOR, CHE

Copyright

Copyright 2012 durch die Alpine Electronics (Europe) GmbH. Alle Rechte vorbehalten. Die Reproduktion dieser Veröffentlichung in jeglicher Form - auch auszugseise - ohne ausrückliche schriftliche Genehmigung der Alpine Electronics (Europe) GmbH ist untersagt.

Eingetragene Marken

iPad, iPod und iPhone sind eingetragene Marken von Apple Inc. in den USA und anderen Ländern.

"Made for iPod", "Made for iPod" und, "Made for iPod" bedeutet, dass ein elektronisches Zubehörteil speziell für den Anschluss an einen iPod, iPhone oder iPad entwickelt und vom Entwickler zertifiziert wurde, um die Leistungsstandards von Apple zu erfüllen. Apple ist in keiner Weise für den Betrieb these Geräts oder seine Übereinstimmung mit Sicherheits- und Rechtsstandards verantwortlich.itte beachten Sie, dass der Einsatz thesezubeinstting mit iPod, iPhone oder iPad die Wireless-Leistung beeinträchtigen kann. Alle anderen Produktnamen sind eingetragene Marken der jeweiligen Firmen. Version 1. Februar 2012.

Made for

iPod

iPhone

iPad

5 AUX IN (3,5mm)

Standaardinstellungen herstellen

5 AUX IN (3,5mm)

Ljudingang fran extra ljudenhet.

6 Antenn ut

Ändra Förstärkningen für den extra ingängen

Sändningsfrekvens für FM

FM-antenn in: ISO-kontakt

Analog AUX IN: 3,5 mm extra ingang

Sadankommenduigang 6

5 AUX IN (3,5mm)

Sådan kommt du i gang

FM-antenne ind: ISO-stik

Analog AUX IN: 3,5 mm AUX-indgang

Strømforsyning: 8-vejs Molex-stik - 12 V fra bilens batteri

Willhelm-Wagenfeld-Straße 1-3

80807 München, Germany

Phone [phone]

ALPINE ELECTRONICS OF U.K., LTD.
