| Tipo de producto | Campana de cocina |
| Características técnicas principales | Campana extractora con tecnología E.ION para una purificación del aire mejorada |
| Alimentación eléctrica | 230 V, 50 Hz |
| Dimensiones aproximadas | 90 cm de ancho |
| Peso | Alrededor de 15 kg |
| Compatibilidades | Compatible con cocinas de tamaño estándar |
| Tipo de filtro | Filtro de carbón y filtro de grasa |
| Potencia de succión | Hasta 800 m³/h |
| Funciones principales | Succión de humos, purificación del aire, iluminación LED integrada |
| Mantenimiento y limpieza | Filtros lavables a máquina, limpieza regular de la superficie exterior |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto bajo pedido |
| Seguridad | Protección contra sobrecargas, conforme a las normas de seguridad CE |
| Información general | Diseño moderno, disponible en varios acabados, garantía de 2 años |
Preguntas frecuentes - MARILYN E.ION FALMEC
Preguntas de los usuarios sobre MARILYN E.ION FALMEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana de cocina en formato PDF gratis! Encuentra tus instrucciones MARILYN E.ION - FALMEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MARILYN E.ION de la marca FALMEC.
MANUAL DE USUARIO MARILYN E.ION FALMEC
ES MANUAL DE INSTRUCCIONES
RU HCHTPYKUIN
PL INSTRUKCJA OBSLUGI
NL HANDLEIDING
PT MANUAL DE INSTRUÇÖES
DK BRUGSANIVSNINGER
SE INSTRUKTIONSBOK
FI OHJEKIRJA
NO BRUKSANVISING
IT - Misure per l'installazione in versione PARETE e in versione ISOLA.
EN - Measurements for installation in WALL version and in ISLAND version.
DE - Abmessungen für die Installation in Version WAND und in Version INSEL.
FR - Dimensions pour l'installation en version MURALE et en version ILOT.
ES - Medidas para la instalación en version PARED y en version ISLA.
RU - Pa3mepbIДЯуctaHOBKIN B HACTEHOM BapnaHTe N BapnaHTe OCTPOB.
PL - Instrukcja instalacji dla wersji SCIENNEJ i dla wersji NAD WYSPA.
NL - Afmetingen voor de installment aan de MUUR of als EILAND.
PT - Medidas para a instalação na versão PAREDE e na versão ILHA.
DK - Mål for monitoring af version VæGMONTERING og som ENKELT-STÅENDE.
SE - Mott for installation i version VAGG och i version Ö.
FI - Mitat SEINA- ja SAAREKEMALLIA varten.
NO - Mål for installations j i versjonen VEGG og i versjonen Ø Y.
Model WALL version ISLAND version
| EOLO 33 Kg (wall) 30 Kg (island) | 475 25 323 395 | 0270 |
| LYBRA 37 Kg | 380 350 490 | |
| LUMIERE 34 Kg (wall) 32 Kg (island) | 490 40 325 373 | 240 |
| MARE 32 Kg (wall) 29 Kg (island) | 483 48 325 416 | 0270 |
| MARILYN 36 Kg (wall) 33 Kg (island) | 480 25 325 400 | 0270 |
| RUBIK 35 Kg (wall) 32 Kg (island) | 480 50 325 453 | 240 |
| SPRING 53 Kg | 500 | |
| TWISTER 26 Kg (wall) 23 Kg (island) | 475 50 323 395 | 0270 |
| ZEPHIRO 34 Kg (wall) 32 Kg (island) | 485 75 325 380 | 0270 |
IT - Staffe di supporto per installazione ad ISOLA.
EN - Support brackets for ISLAND installation.
DE - Halterungsbügel für NSEL-Installation.
FR - Étriers de support pour l'installation en ILOT.
ES - Bridas de soporte para instalación en ISLA.
RU - OnopHBie KPOHHTeINbI
ДЯ мотэха В варианTe OCTPOB.
PL - Wsporniki do instalacji NAD WYSPA.
NL - Steunbeugels voor de installmente als EILAND.
PT - Suportes de fixação para instalação em ILHA.
DK - Stottebeslag
til installation som ENKELTSTÄENDE.
SE - Stödbyglar für Ö-installation.
FI - Kannattimet SAAREKEMALLIA varten.
NO - Stottebraketter for installationsj oY.

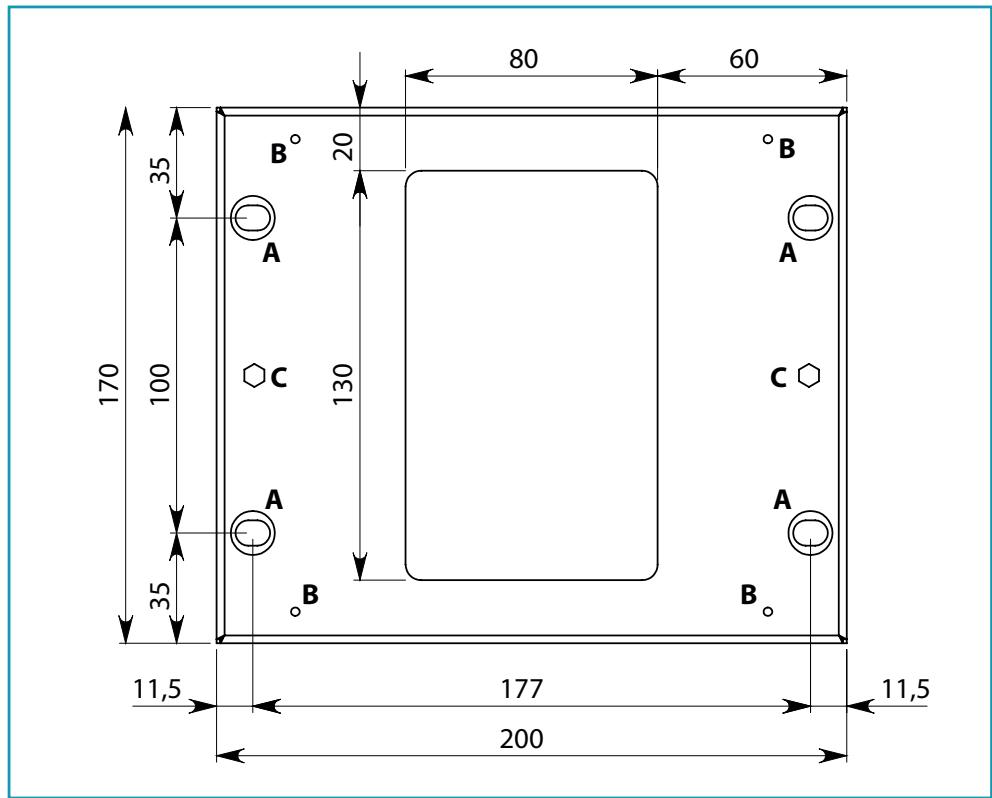

ZEPHIRO - EOLO - TWISTER - MARE - MARILYN - RUBIK - LUMIERE

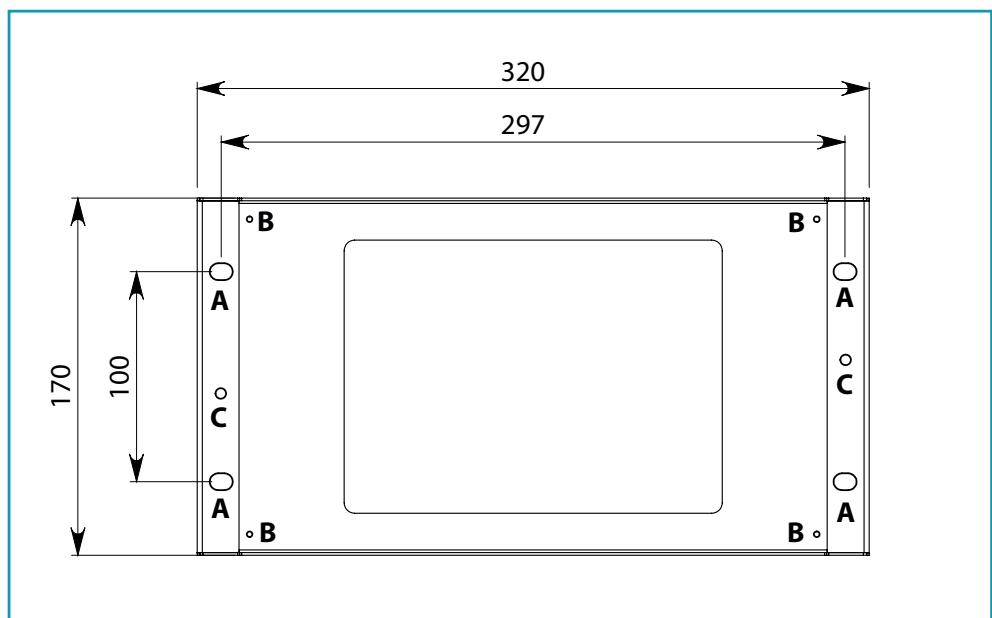

SPRING
A = Agujeros para fijacion brida en techo
B = Agujeros para bajo cables de soporte
C = Agujeros para fijacion tapa de cierre
RU
A = OTbepctnna ДЯ Крелпеня Кронштейна Кnotolky
B=OTbepctnIaI npoxoJa nDJIePjXnBaIOxN TpOcOB
C=OTBepctnIyIgKpennIeHHzakpbIbAoIeJ KpbIaIKN
PL
ES
A = Agujeros para fijación brida en pared
B = Tornillos de regulación perpendicular de la campana
C = Agujero para tornillos de seguridad
RU
A = OTbepctnIy dIy KpeIeHnIy KpoHsTeiHa K cTeHe
B = BInTbI dIy peYInpOBAHnI nepNeHdIKyIpaHocTn
BblTJkKn
C = OTbepctnIy dIy npEdoXpAHtJIbHOro BInTa
INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS
Las operaciones de instalacion deben efectuarlas instaladores competentes y@cualificados,siguiendo cuando se indica en este manual y respetando las normas en vigor.
Si el cable de alimentación u或者其他 componentes estádanados, NOutilice la campana.Desconectela campana de la alimentacionelectrica ypongase encontacto con el vendedor o con un centro de asistencia的技术ica autorizada para la reparacion.
No cambie laestructuraelectrica,mecanica y defuncionamento del equipo.
No trate de realizar por si solo reparaciones o sustituciones: las intervenciones realizadas por personas no competentes y cualeshicadas poder千元 provocar daños, incluo graves, a cosas y/o personnes que no está cubiertos por la garantía del fabricante.
ADVERTENCIAS PARA EL INSTALADOR
SEGURIDAD TÉCNICA
Antes de instalar la campana controle la integridad y funcionalidad de cada una de sus partes: si se notan anomalías no realice la instalacion ypongase en contacto con el revendedor.
NO instale la campana si detecta un defecto esté-tico; vuélvala a colocar en su embalaje original y póngase en contacto con el revendedor.
Una vez instalada, no se acceptorá;ninguna reclamación por defectos estéticos.
Durante la instalación, utilise siempre equipos de protección personal (ej. calzado de protección contra accidentes) y adopte comportimientos prudentes y correctos.
El kit de fjación (tornillos, tacos y abrazaderas) que seenta con la campana se pueda usar solo en pareDES de mampostería; si es NEEDario instalar la campana en pareDES de material diferente, evaluatesotiros sistemas de fjación teniendo en cuenta la resistencia de la pared y el peso de la campana (indicado en la pág. 2).
Tenga en cuenta que la instalación con sistemas de fijación发展模式 a los suministrados o no conforms.你可以 conllevar riesgos de tipo electrico y mecánico. No instale la campana en exteriores ni la exponga a agentes atmosféricos (lluvia, viento, etc.).
SEGURIDAD ELECTRICA
La instalación electrica a la cuales se conecta la campana debe respetar las normas correspondientes y tener obligatoriamente una connexion a tierra según las normas de seguidad del pais de uso; además debe respetar las normativas europeas sobre la proteccion contra interferencias radio.
Antes de instalar la campana, contrôle que la tensión de red coincida con la indicada en la placacolocada en el interior de la campana.
La toma usada para la connexion electrica debe ser fácilmente accesible con el aparato instalado; en caso contrario, prevea un interruptor general para disconnectar la campana.
Cualquier modificación en la instalación electrica deberá ser realizada sólo por un electricistaequalificado.
La longitud的最佳 del tornillo de lijación de la chimenea (proportionado por el fabricante) es de 13 mm. El uso de tornillos que no sean conformes con estas instruccionesonga riesgos de tipo electrico.
En caso de problemas de funciona el equipo, no intente SOLUTIONAR el problema por s i solo y póngase en contacto con el vendedor o un centro de asistencia autorizado para la reparación.
Durante la instalación de la campana, desconnecte el equipo quitando el enchufe o actionando el interruptor general.
SEGURIDAD DESCARGA DE HUMOS
No conecte el aparato a conductos de descarga de los humos producidos por la combustión (por ejemplo, calderas, chimeneas, etc.).
Antes de instalar la campana asegúrese de que se respeten todas las normativas vigentes sobre la descarga del aire en el exterior del local.
Estas advertencias se han redactado para su seguridad y la del resto de personas; le rogamos que lea atentamente este manual antes de instalar o de usar el aparato o realizar operaciones de limpieza en el本身就是.
El Fabricante declina toda responsabilidad por posibles días que pueda ser provocados directo o indirectamente a personas, animales o cosas debido al incumplimiento de las advertencias de seguridad indicadas en este manual.
Es muy importante que conserve este libro de instrucciones del equipo para consultas futuras.
Si el equipo debe vendderse o cederse a另一边 persona, compruebe que se adjunte el manual, deforma que el nuevo usuariocould estar informado sobre el functiOnamento de la campana y sobre las advertencias correspondientes.
Después de instalar las campanas de acero inoxidable esnecessary limpiarlas para eliminar los residuos de cola del protector y las posibles manchas de grasa o y aceites que, de no eliminarse, poder causar un deterioro irreparable en la superficie de la campana. Para esta operation, el fabricante recomienda usar las toallitas suministradas de series, disponibles también a la vente.
Exija piezas de recambio originales.
DESTINO DE USO
El aparato se pueda usar una y exclusivamente para la aspiración de humos generados por la coccción de alimentos en cocinas domesticas, no profesionales; cualquier(other uso es inapropiado, pueda provocar daños a personas, cosas y animales domesticos y exime al fabricante de toda responsabilidad.
Los niños cuya edad no sea inferior a los 8 años y las personas con capacities físicas, sensoriales o mentales reduidas y sin experiencia ni los conocimientos necessarios, poder usar el equipo siempre que estén bajo supervisión o hayan recibido las correspondientes instrucciones para el uso seguro del equipo y para la comprensión de lospeligros relacionados con este. Los niños no deben usar con el equipo. Los niños no deben realizar sin vigilancia la limpieza y el mantenimiento destinados al usuario.
ADVERTENCIAS PARA EL USO Y LA LIMPIEZA
Antes de realizar cualquier tipo de limpieza o de mantenimiento, desconnecte el equipo desenchufándolo o usingo el interruptor general.
No use la campana con las manos mojadas o los pies descalzos.
Controle siempre que todas las partes electrolycas, (luces, aspirador), estén apagadas cuando no se use el equipo.
El peso máximo total de los posibles objetos colocados o colgados (cuando está previsto) en la campana no debe superar los 1,5 kg.
Controle las freidoras@mientraslas estáusando:
El aceite recalentado podría inflamarse.
No encienda llamas libres debajo de la campana.
No cocine con llamas "libres" bajo de la campana.
No use nunca la campana sin los filtros metálicos antigrasa; en este caso la grasa y la suciedad se depositaran en el equipo perjudicando su funcionaimiento.
Las partes accesibles de la campana puede estar calientes cuando se usan con equipos de cocción.
No realice operaciones de limpieza con las partes de la campana aun calientes.
Si no se realiza la limpieza según las modalidades y los productos indicados en este manual, this could be conllevar un riesgo de incendio.
Desconecte el interruptor general, si no va a usar el equipo durante un periodo de tiempo prolongado.
En caso de utiliser simultáneamente otros equipos (calderas, estufas, hogares, etc.) alimentados con gas o conOthers combustibles, prevea una adequada ventilacion del ambiente dontse se realiza la aspiracion dehumos, segun las normas vigentes.
INSTALACION
partereservadaalpersonalcualificado
"Antes de instalar la campana, lea atentamente el cap. INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS".
CHARACTERISTICAS TECNICAS
Los datos技术和 del aparato se encontrar enunas etiquetas colocadas bajo de la campana.
POSICIONAMIENTO
La distancia minima entre la parte más alta del aparato para la cocción y la parte más baja de la campana de cucina se indica en las instrucciones de montaje.
En general, cuando la campana de cucina está colocada en una encimera de coccción de gas, esta distancia debe ser al menos de 65~cm (25,6"). Sin embargo, en base a una interpretación de la norma EN60335-2-31 del 11-07-2002 por parte del TC61 (apartado 7.12.1 sesión 15 punto del order del día 10.11), la distancia minima entre la placá de coccción y la parte inferior de la campana pueda reducirse a la alta indicada en las instrucciones de montaje.
Si las instrucciones de la placá de coccción a gas especified una distan-cia mayor, es necessario.tomarla en cuenta.
No instale la campana en exteriores ni la exponga a agentes atmósíféricos (Iluvia, viento, etc.).
CONEXION ELECTRICA
(parte reservada solo a personalrialcificado)
Antes de efectuarrialquier tipo de operation en la campana,desconecte el equipo del corriente electrica.
Asegürese de que no está desconectados o cortados los
hilos eletricos montados dentro de la campana:
en caso contrario, pángase en contacto con el Centro de Asistencia más cercano.
Para la connexion electrica consulte con el personalriallicado.
La connexion debe realizarla conforme a las disponeciones de ley en vigor.
Antes de conectar la campana a la red electrica, controle que:
- la tensión de red corresponda a la referida en los datos de la plaza situada dentro de la campana;
- la instalación electrica cumpla la normativa y pueda soportar la car-ga (veanse las caracteristicas sociales presentes bajo de la campa-na);
- el enchufe y el cable de alimentación no entrega en contacto con temperatas superiores a los 70^ ;
- la instalación de alimentación disponible de una conexión de tierra eficaz y correcta según las normas vigentes;
- la toma usada para la conexión sea fácilmente accesible una vez instalada la campana.
En caso de:
- aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo "normalizzato". Los cables deben connectarse de lasuma forma:amarillo-verde para la puesta a tierra, azul para el neutro y el hilo marrón para la fase. El enchufe ha de connectarse a una adecaduta toma de seguidad.
- aparato fijo sin cable de alimentacion ni enchufe, ni de other dispos-positivo que asegure la desconexion de la red, con una distancia de apertura de los contactos que permita la desconexion completa en las conditiones de la categoria de sobretension III.
Estos dispositivos de desconexión deben preverse en la red de alimentación en conformidad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrupido por el interructor.
El fabricante se exime de toda responsabilidad en caso de que se incluyan las normas de seguridad.
DESCARGA DE HUMOS
CAMPANA DE RECIRCULación INTERNA (FILTRANTE)
En esta version el aire pasa por los filtros al carbón zeolita y el sistema ionizante E.ION para ser purificado y reciclado en el ambiente. Controlar que los filtros al carbón zeolita estén montados en la campana, en caso contrario aplicarlos como se indica en las instrucciones de montaje.
INSTRUCCIONES DE MONTAJE
parte reservada al personalrialducado
La campana puede instalarse en differedes configuraciones.
Las fases de montaje generales valen para todas las instalaciones, cuando que para la instalacion especialica deben seguirse lasindicacionespecisas correspondientes.
FUNCTIONAMENTO
CUYANDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para transportar los humos y vapeores hacerla superficie de aspiracion. Cuando finalice la coccion,deje en:functionamente la campana hasta que se aspiren todos los vapeores y los olores; con la funciona Temporizador, es possible configurar el apagado automatico de la campanauponés de 15 instanto de:functionamento.
CALIDAD DEL AIRE
La calidad del aire se muestra con el color de la hora.
Verde = calidad optima.
Amarillo = presencia de agentes contaminantes.
Cuantos más agentes contaminantes hayan, más
intenso sera el coloramarillo.
I velocidad: mantiene el aire limpio con bajos consumos de energia electrica.
Il velocidad: conditiones normales de uso.
III velocidad: presencia de olores fuertes y de vapiores.
IV velocidad: eliminación rápida de olores y vapiores.
(*)Note: IV velocidad no presente en los modelos SPRING y LYBRA
CUANDO LAVAR O CAMBIAR LOS FILTROS?
Los filtros metálicos deben lavarse cada 30 horas de uso.
Los filtros de carbón zeolita deben reactivarse cada 18 heures y ser sustituidos cada 3 años.
Para más detailles, consulte el cap."MANTENIMIENTO".
| Motor ON/OFF Cuando se activa, la velocidad es la memorizada en el mo- mento del anterior apagado. | |
| Aumento de la velocidad de 1 a 4 La velocidad 4 se activa solo por algunos minu- tos, después de activa la velocidad 3 NOTA: SPRING y LYBRA solo 3 velocidades | Los led presentes en los botones indican las velocidades: — * + Velocidad 1 — * + Velocidad 2 — * + Velocidad 3 — * + Velocidad 4 (led "+" intermittente) |
| Reducción de la velocidad de 4 a 1 | |
| Ciclo automático: la campana seactivará solo en presencia de agentes contaminantes. La función se desactiva si: - durante 3 horas no se detectan agentes contaminantes; - Se presiona otra vez la tecla (▲); - se pulsan las teclas + y - | |
| Encendido / Apagado luz | |
| TIMER (Led rojo intermitente) Apagado automático tras 15 min. La funciona se desactiva (Led rojo apagado) si: - Se presiona otra vez la tecla TIMER (▲). - Se presiona la tecla ON/OFF (▲). ALARMA FILTROS (Led rojo fijo (▲) off) Mantenimiento de los filtros antigrasa tras una 30 horas de uso. Presione (▲) durante 3seguidos para poder a cero el con- tador. | |
MANTENIMIENTO
Antes de realizarrialquier tipo delimpieza o de mantenimiento,desconnecte el equipo desenchufandolo o usingo el interruptor general.
No deben'utilise detergentes que contenga sustancias abrasivas, acidas o corrosivas ni paños con superficies rugosas.
Un mantenimiento constante asegura un buena funciona y un optimum rendimiento a lo largo del tiempo.
Preste especial atencion a los filtros metálicos antigrasa: la limpieza frecuente de los filtros y de sus soportes asegura que en la campana no se acumulen grasas inflamables.
LIMPIEZA DE LAS SUPERFICIES EXTERNAS
Se recomienda limpiar las superficies externas de la campana al menos cada 15 días, paraatar que las sustancias aceitosas o grasosas能把 dañarlas. Para limpiar la campana, fabricada en acero inoxidable cepillado, el fabricante recomienda el uso de las toallitas "Magic Steel". Como alternatively, y para todos los otheros temas de superficies, la limpieza de la campana se realiza con un paño humedo ligeramente embebido en detergente liquido neutro o alcohol desnaturalizo. Terminate la limpieza enjuagando bien y secando con paños suaves.
No utilise demasiada agua cerca del panel de mandos y de los dispositivos de iluminación, paraatar que la hu
medad alcance partes electrónicas.
La limpieza de los paneles de vidrio debe efectuarse unicamente con detergentes especialicos no corrosivos o abrasivos y con un paño suave. El fabricante se exime de toda responsabilidad en caso de que se incomplan dichas instrucciones.
LIMPIEZA DE LAS SUPERFICIES INTERNAS
Se prohibe limpiar las partes electricas o las partes del motor situadas bajo de la campana con liquidos o sol-ventes.
Para las partes metálicas internas, consulte elApartado anterior.

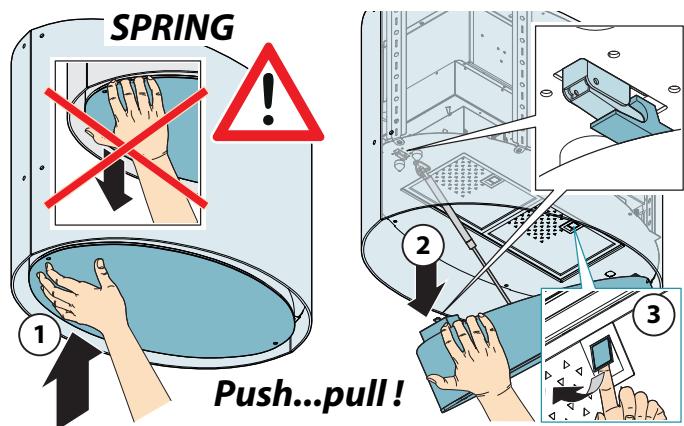

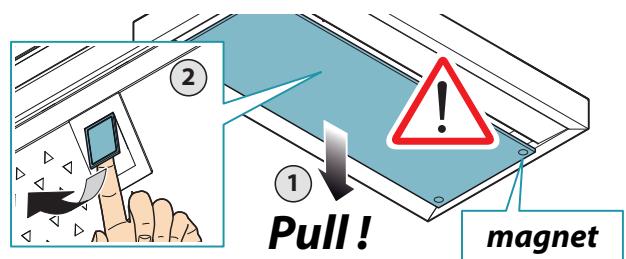

FILTROS METÁLICOS ANTIGRASA
Se aconseja lavar frecuentemente los filtros metálicos (al menos cada mes) dejanados en remojo durante 1 hora en agua hiriendo con detergente para platos, evitando doclaros.
No use detergents corrosivos, acidos o alcalinos.
Enjuáguelos con cuidado y espere a que estén secs para volver a montarlos.
Es possible lavar los filtros en el lavavajillas, pero este tipo de lavado podra oscurecer el material de los filtros; para reducir este,inconveniente, utilise bajas temperatas (55 ^ C max.).

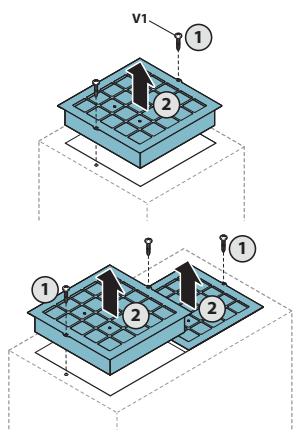

Para extraer y montar los filtros metálicos, consulte las instrucciones de montaje.

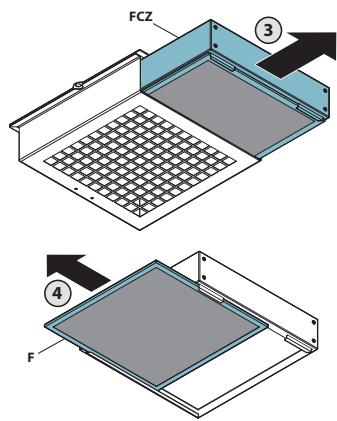

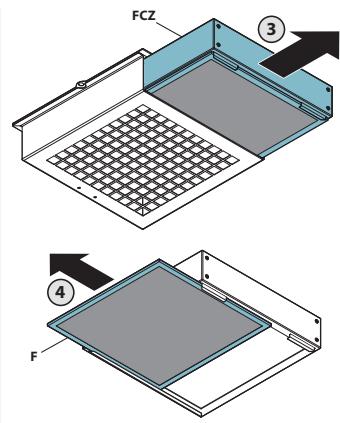

FILTROS AL CARBON - ZEOLITA
Antes de efectuar el mantenimiento en los filtros carbón-zeolita (FCZ), sacar el
filtro antipolvo inferior (F) y aspirar el polvo depositado,
con un aspirador.
En conditiones de'utilisation normal, se aconseja regenerar el filtro carbón-zeolita cada 18 heures y sustituirlo después de 3 años.
Para regenerarlo basta con introducirlo en unorno domestico normal a una temperatura de 200^ duranteunas 2 horas.
Esperar a que el filtro se haya enfiado antes de volver a montarlo.
El filtro carbón-zeolita y el filtro antipolvo inferior no pue-den lavarse.
TUBOS IONIZANTES (solo personalrialcualificado)
Desconectar la alimentacion electrica antes de comendar la limpieza.
En conditiones de'utilisation normal, se aconseja la limpieza
cada 18 mezes y su
sustitución cada 5 años.
Sacar los tubos de su alojamento y Separar el revestimiento metalico, como se describe en las instrucciones.
Limpiar delicadamente el tubo con un paño realizando alcohol etílico.
Lavar con agua y jabón el revestimiento metalico y enjuagar conIELDado.
Cerciorarse de que esté BIEN SECO (se aconteja un paso en hora a 50^ durante 10min) antes de volver a colocarlo en el tubo.
ILUMINACION
La campana cuenta con iluminacion mediante bombillas de ledes caracterizadas por una elevada energia, un bajo consumo y una vida uyil prolongada, en conditiones de uso normales.
Si es necessario sustituir la bombilla, siga los pasos ilustrados en la figura.
Tubos fluorescentes mod. (T5 13W) solo SPRING
ELIMINACION AL FINAL DE LA VIDA U'TIL
El símbolo del contentedor tachado que se encontrarra en su equipo indica que el producto es un RAEE, es decir, un "Residuo de Aparatos Eléctricos y Electrónicos" y, por tanto, no se
puede eliminar en la basura indiferenciada (o sea,+junto con los "residuos urbanos mixtos"), sino que seiene que eliminar por分开adosignuiendo las operaciones correspondentes para su reciclaje, o someterse a un tratamiento especialico para eliminar de forma segura las sustancias daninas para el medio ambiente y extraer las materias primasque se pueda reciclar. La eliminacion correcta de este producto contribuye a salvar importantes recursos y evaporar poteciales efectos negativos para la salute humana y para el medio ambiente, que podrrian sercaudos por una eliminacion inapropiada de los residuos.
Por favor,pongase en contacto con las autoridades locales para obtener mayor informacion acerca del punto de eliminacion más cercano.
Se podráan aplicar sanciones por la eliminación Incorrecta de这些东西 residuos,segúnla legislacion nacional.
INFORMACION ACERCA DE LA ELIMINACION EN LOS PAÍSES DE LA UNión EUROPEA.
La directiva comunitaria sobre los equipos RAEE ha sido acatabada de forma diversa en cada País, por tanto, si quiere eliminar este equipo, le susgerimos ponerse en contacto con las autoridades locales o el revendedor para Obtener informacion sobre el methodo de eliminacion correcto.
INFORMACION ACERCA DE LA ELIMINACION EN LOS PAÍSES QUE NO PERTENECEN A LA UNión EUROPEA.
El símbolo del contentedor tachado es valido solo en la Unión Europea: si quiere eliminar este equipo enotiros páises,le sugerimos que se ponga en contacto con las autoridades locales o el revendedor para obte-ner informacion sobre el método de eliminacion correcto.
jATENCION!
El fabricante se reserva el derecho a realizarrialquier cambio a los equi-pos en qualquermimento y sin previo aviso. La impresion, traduccion y reproduccion de este manual, incluso parcial, se deben realizar con la autorizacion del fabricante.
La información技术水平, las representaciones gramíficas y las indicaciones presentes en este manual sonindicativas y no se pueda divulgar.
El idioma original del manual es el italiano, y el fabricante se exime de toda responsabilidad por posibles dáños de transcriptología o traducción.
dométrico a una temperatura de 200^ porriba de 2 horas. Aguardar que o bajo arrefeca antes de montá-lo novamente.
