MARILYN E.ION - Kjøkkenhette FALMEC - Gratis bruksanvisning og manual

Merke	FALMEC
Modell	MARILYN E.ION
Produkttype	Kjøkkenhette
Versjon	Innvendig resirkulering (filter) med ioniseringssystem E.ION
Antall hastigheter	4 (hvorav 4. er tidsinnstilt)
Belysning	Høyeffektive LED-spotter
Metallfettfiltre	Vaskbare, rengjøres hver 30. driftstime
Kombinerte kull-zeolittfiltre	Regenerering hver 18. måned i ovn ved 200°C, utskifting hvert 3. år
Automatisk syklus	Ja, med forurensningsdeteksjon via sensor
Timer	Programmerbar automatisk avstengning etter 15 minutter
Strømforsyning	230 V ~ (standard estimat)
Minste installasjonsavstand	65 cm over gasskomfyr
Ytre materiale	Børstet rustfritt stål
Rengjøring av overflater	Med fuktig klut og nøytralt vaskemiddel, eller denaturert alkohol
Sikkerhet	Automatisk avstengning, forbud mot åpen flamme, obligatorisk jording
Reparerbarhet	Overlat til et autorisert teknisk servicesenter
Reservedeler	Krev originale reservedeler
Maksimal vekt som hetten tåler	1,5 kg (gjenstander plassert eller hengt opp)
Tiltenkt bruk	Husholdning for oppsuging av matlagingsrøyk
Miljøvern	WEEE-produkt, må ikke kastes med husholdningsavfall

Ofte stilte spørsmål - MARILYN E.ION FALMEC

Hva er minste installasjonsavstand over en gasskomfyr?

Minste avstand er 65 cm mellom den høyeste delen av koketoppen og den laveste delen av hetten. Hvis koketoppens instruksjoner angir en større avstand, må dette tas hensyn til.

Hvordan rengjøre metallfettfiltrene?

Vask metallfiltrene ofte, minst en gang i måneden. Bløtlegg dem i omtrent en time i kokende vann med oppvaskmiddel, uten å bøye dem. Skyll grundig og tørk før du setter dem tilbake. Vask i oppvaskmaskin er mulig ved lav temperatur (maks 55°C).

Hvordan regenerere og erstatte de kombinerte kull-zeolittfiltrene?

Regenerer filteret hver 18. måned ved å plassere det i en hjemmeovn på 200°C i omtrent 2 timer. Vent til det er avkjølt før du setter det tilbake. Bytt det ut hvert 3. år. Det nedre støvfiltret må støvsuges regelmessig.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller først at apparatet er koblet til eller at hovedbryteren er aktivert. Hvis problemet vedvarer, ikke prøv å reparere selv. Kontakt forhandleren eller et autorisert teknisk servicesenter.

Hvordan fungerer den automatiske syklusen?

Den automatiske syklusen (knapp A) aktiverer hetten kun ved tilstedeværelse av forurensninger oppdaget av sensoren. Funksjonen deaktiveres automatisk etter 3 timer uten deteksjon, eller hvis du trykker på knapp A igjen eller på +/- knappene.

Hvordan bruker jeg timeren?

Trykk på TIMER (B)-knappen for å programmere en automatisk avstengning etter 15 minutter. Den røde LED-en blinker. For å deaktivere, trykk på TIMER igjen eller på ON/OFF (C)-knappen.

Hva er fremgangsmåten for rengjøring av rustfrie ståloverflater?

Bruk fortrinnsvis 'Magic Steel'-serviettene anbefalt av produsenten. Ellers en fuktig klut lett impregnert med nøytralt flytende vaskemiddel eller denaturert alkohol. Skyll og tørk med en myk klut. Unngå vann nær kontrollpanelet.

Kan jeg vaske filtrene i oppvaskmaskin?

Ja, vask i oppvaskmaskin er tillatt, men det kan gjøre filtermaterialet matt. For å redusere dette, bruk programmer med lav temperatur (maks 55°C).

Hvordan bytter jeg LED-belysningen?

Hetten er utstyrt med høyeffektive LED-spotter. For å bytte dem, følg figurene i håndboken. Slå først av strømmen. Om nødvendig, kontakt et autorisert servicesenter.

Hva gjør jeg ved filteralarm?

En fast rød LED på knapp D indikerer at fettfiltrene må rengjøres (etter omtrent 30 timer). Etter rengjøring, trykk på knapp E i 3 sekunder for å nullstille telleren.

BRUKSANVISNING MARILYN E.ION FALMEC

A = Hull for feste av brakett i tak. B = Hull for passering av støttekabler. C = Hull for feste av lukkedeksel.

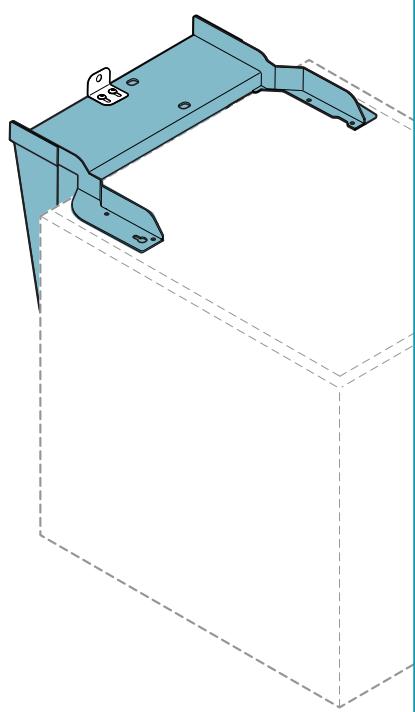

NO - Støttebraketter for installasjon på VEGG.

NO - A = Hull for feste av brakett i vegg. B = Hull for vinkeljustering av kappen. C = Hull for sikkerhetsskruer.

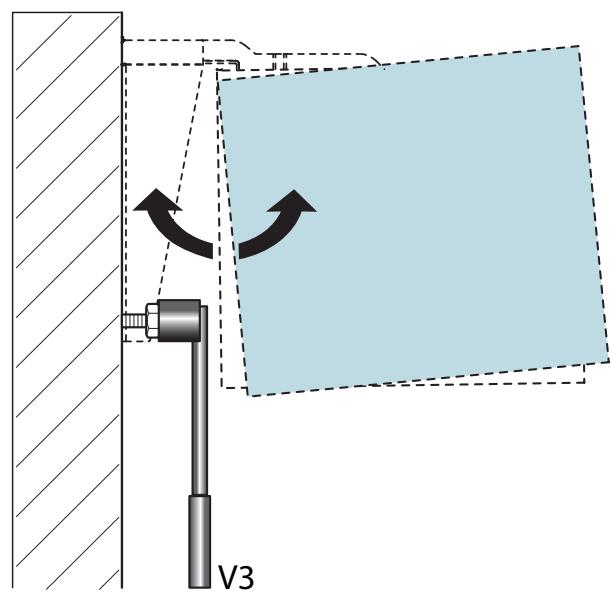

NO - A = Hull for feste av brakett i vegg. B = Skruer for regulering av hellingen til ventilatorhetten. C = Hull for sikkerhetsskrue.

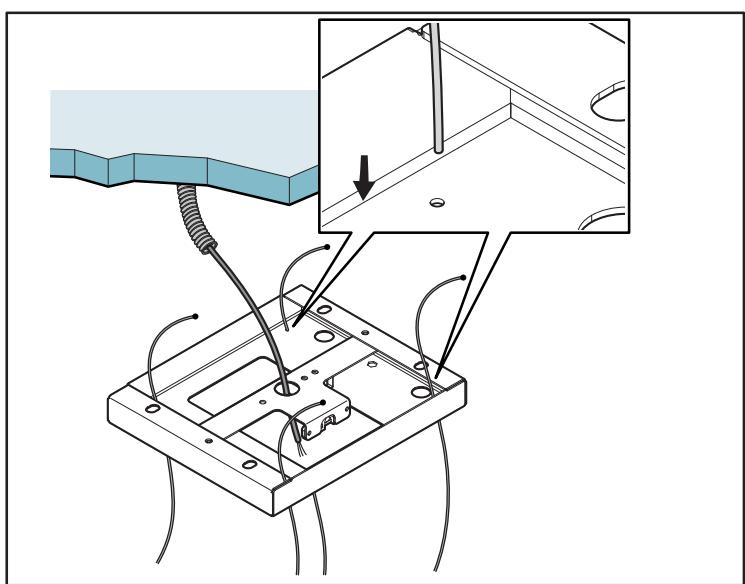

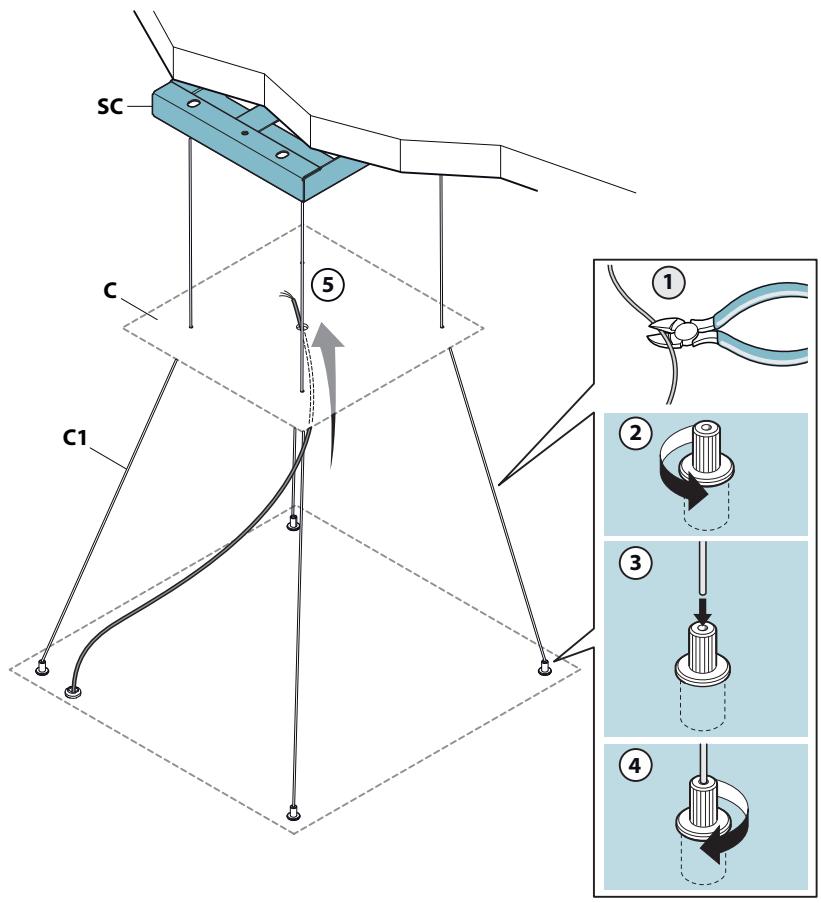

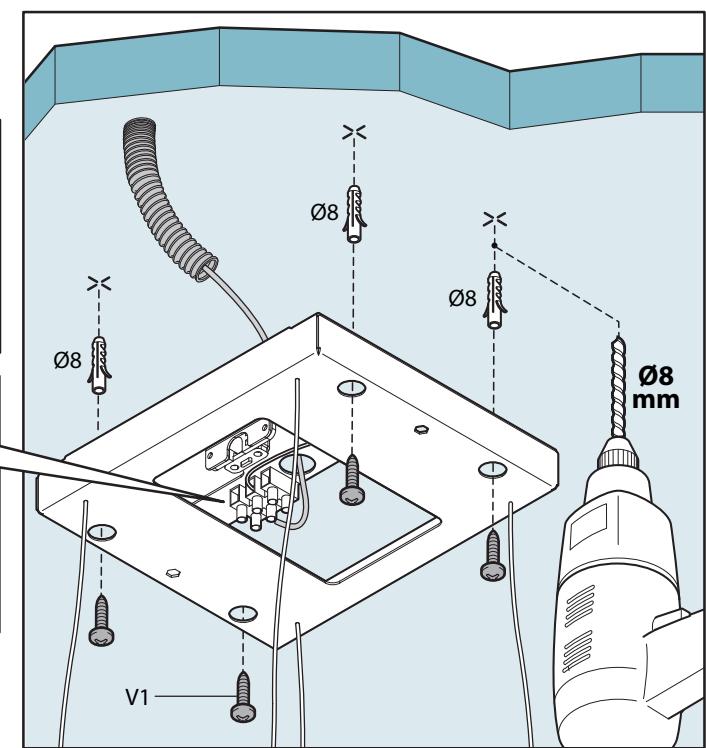

NO - Installasjon på tak: Installasjonsmål (1); passering av støttekabler, festing av brakett til tak og elektrisk tilkobling (2).

1

2

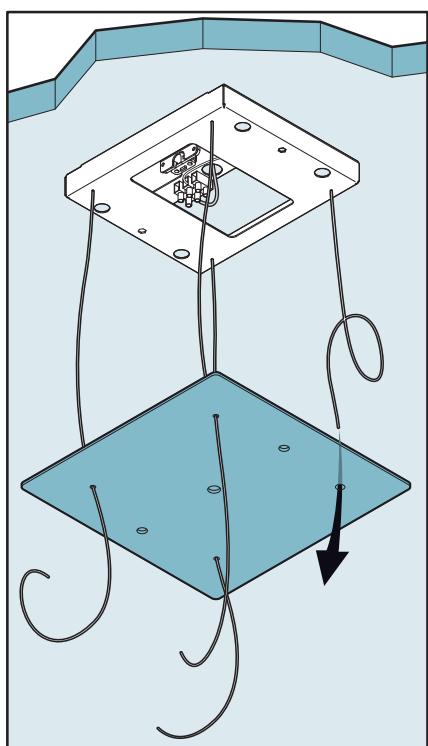

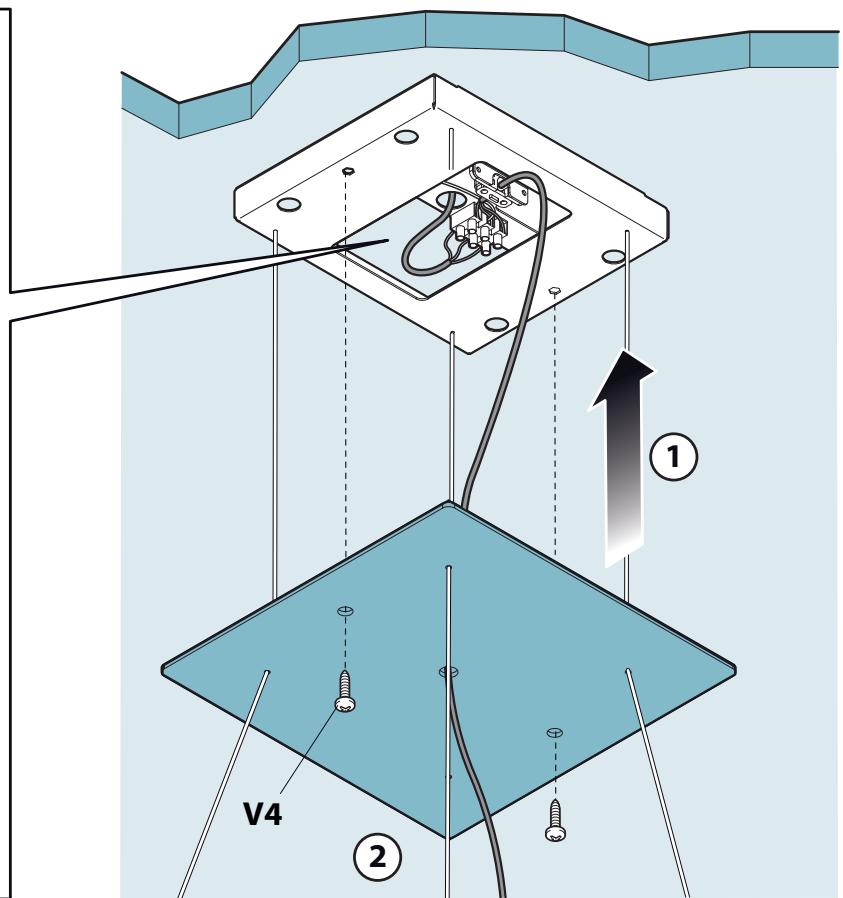

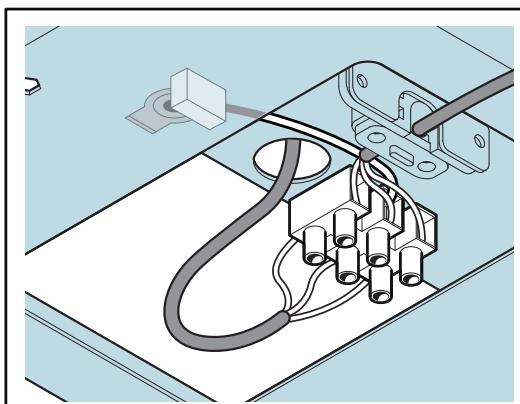

NO - Blokkering av støttekabler (3), elektrisk tilkobling og feste av lukkedekselet (4).

3

4

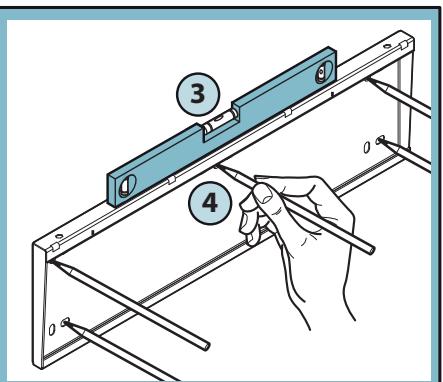

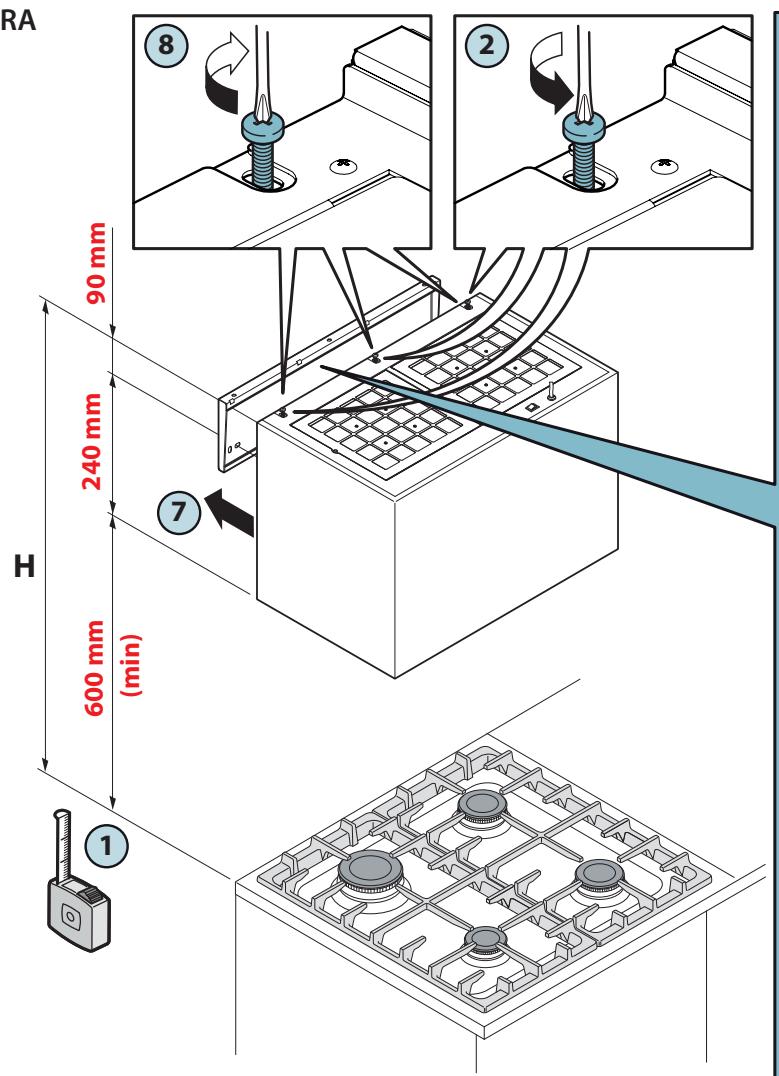

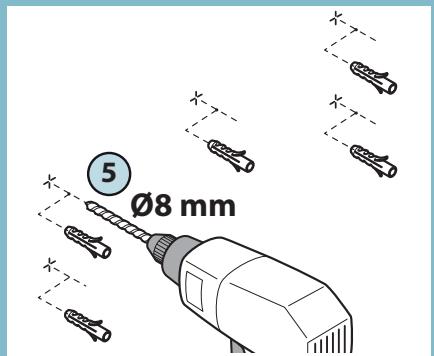

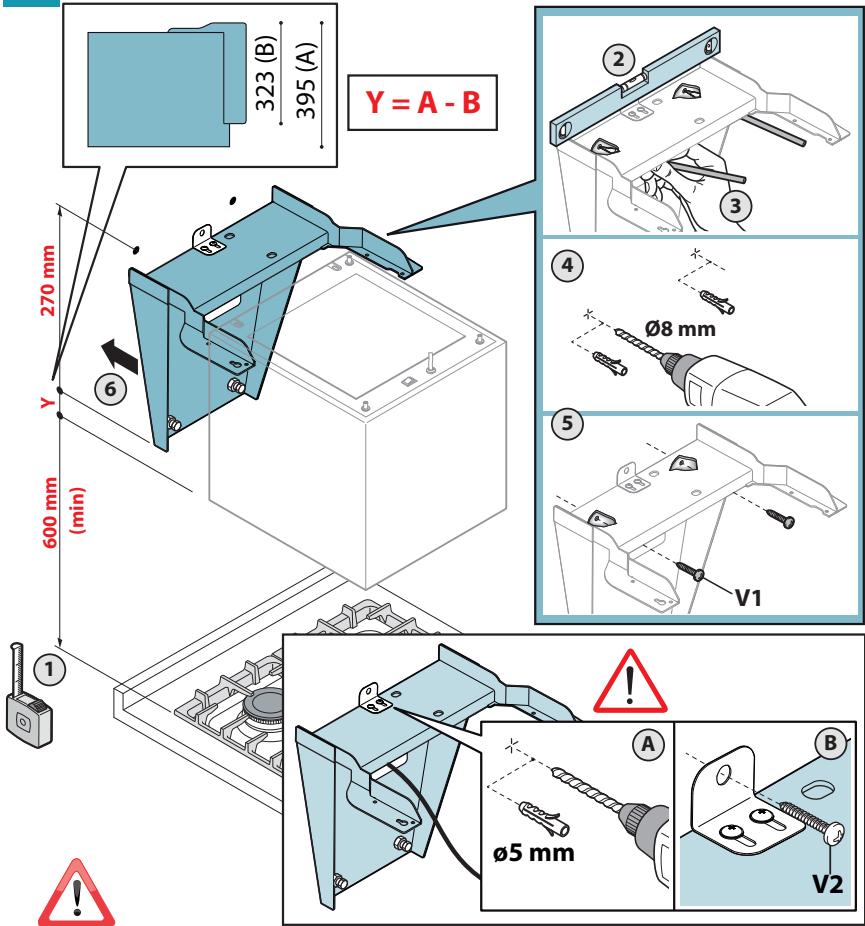

NO - Montering på vegg: Mål for installasjon (5) [LYBRA(8)], feste av ventilatorhette (6), kontroll av helling (7), elektrisk tilkobling (10).

5

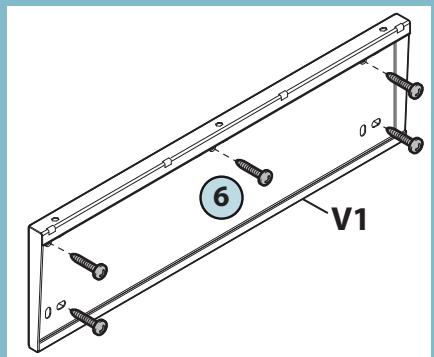

NO - Påkrevde sikkerhetsskruer.

NO - Påkrevde sikkerhetsskruer.

6

7

8 LYBRA

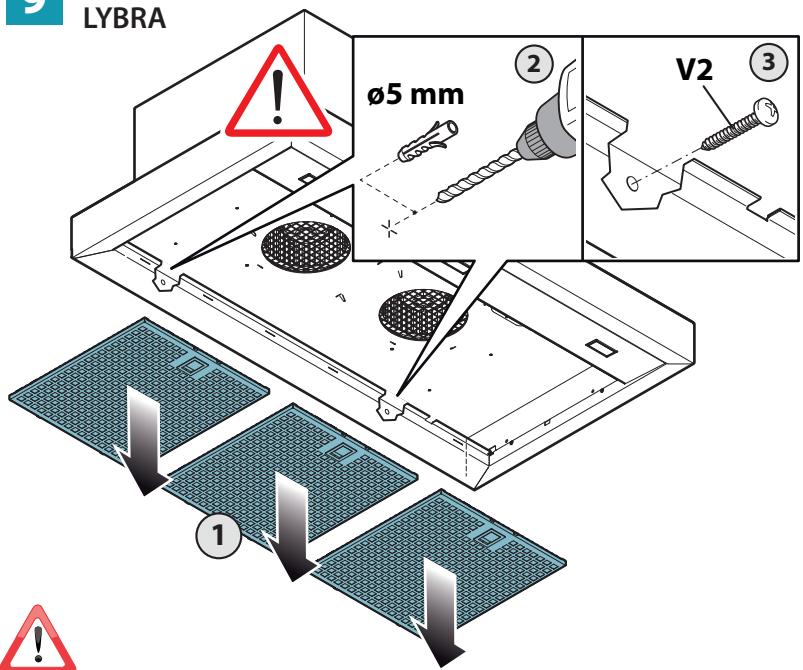

9 LYBRA

NO - Påkrevde sikkerhetsskruer.

NO - Påkrevde sikkerhetsskruer.

10

11

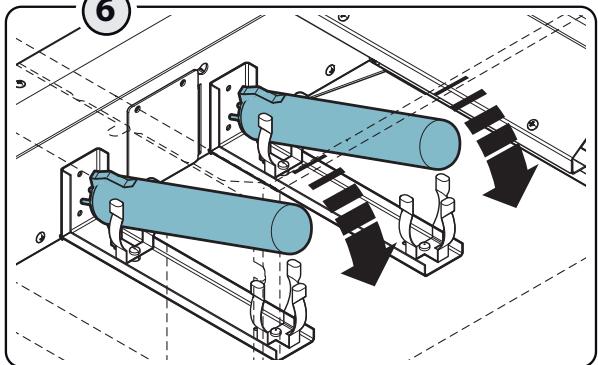

IT - Manutenzione ionizzatori. EN - Ionisers maintenance. DE - Ionisierer Wartung. FR - Entretien ioniseurs. ES - Mantenimiento ionizaciones. RU - Texo6cnyxmbHnnoHn3aTopoB. PL - Konserwaccijonizatorow. NL - Ionisatoren onderhoud. PT - Manutenção de ionizadores DK - Ioniseringsapparatet vedligeholdse. SE - Jonisatorer underhall. FI - Ionisaattoreiden huoltoa. NO - Ionisatorer vedlikehold.

1

OFF

(3)

4

(5)

(6)

Fagfolk til at udfrole den elektriske tilslutning.

Gul = kontaminerende stoffer til stede

Lobende vedligeholdelse sikrer god drift og ydelse over tid.

Ved normal drug anbefales rengøring hver 18. maned og udskiftning hvert 5. ar.

Gult = forekomst av fororeningar.

Ju fler fororeningar det finns, desto mer intensiv blur den gula fargen.

VILKEN HASTIGHET SKALL DU VÄLJA?

! Installasjonsarbeidet skal utfores av kompetente og kvalifiserte installerater, som indikert i donne bruksanvisningen og i overensstemmelse med gjeldende forskrifter.

Dersom strømledningen eller andre deler er skadet, skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyningen og kontakt forhandler eller autorisert teknisk servicesenter for reparasjon.

Utfør aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur.

Forsøk aldri å utføre reparasjoner eller utskiftninger på egen hånd: inngrep som er utført av inkompetente og ukvalifiserte personer kan forårsake skader, selv meget alvorlige, på eiendom og/eller personer, som ikke dekkes av produsentens garanti.

ADVARSLER FOR INSTALLATØR

TEKNISK SIKKERHET

Før ventilatorhetten installeres, kontroller intaktheten og funksjonaliteten til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres og kontakt forhandleren.

Dersom det er blitt oppdaget en estetisk feil, skal ventilatoren IKKE installeres; legg den i originalemballasjen og kontakt forhandleren.

Når den først er installert, vil ingen klage på estetiske feil aksepteres.

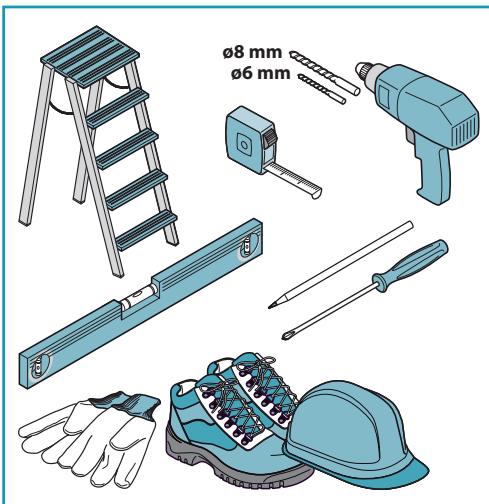

Under installasjonen, bruk alltid personlig verneutstyr (for eksempel vernesko) og utvis aktsom og korrekt atferd.

Monteringssettet (skruer og plugger) som leveres med ventilatorhetten, kan kun brukes på murvegger: ved montering av ventilatorhetten på en vegg av annet materiale, vurder andre festesystemer der det tas hensyn til veggens resistens og ventilatorhettens vekt (angitt på side 2).

Vær oppmerksom på at installasjonen med andre festesystemer enn de som følger med, eller systemer som ikke overholder forskriftene, kan forårsake risiko rundt elektrisitet eller mekanisk tetthet.

Ikke installer ventilatoren i utendørsmiljøer og ikke utsett den for værpåvirkning (regn, vind, osv...).

EL-SIKKERHET

Det elektriske anlegget ventilatorhetten kobles til, skal oppfylle forskriftene og være utstyrt med jordforbindelse i overensstemmelse med sikkerhetsstandardene i brukerlandet; det skal dessuten oppfylle de europeiske forskrifter om radiosty.

Før installasjon av ventilatorhetten, sjekk at nettspenningen tilsvarer den som er angitt på typeskiltet inne i ventilatorhetten.

Stikkontakten som brukes for den elektriske tilkoblingen må være lett tilgjengelig med installert apparat. I motsatt fall, innrett en hovedbryter i en tilgjengelig posisjon, for å koble fra ventilatorhetten når det er nødvendig.

Eventuelle endringer på strømanlegget skal kun utføres av faglært elektriker.

Den maksimale lengden på festeskruene til skorsteinen (levert av produsenten) er 13 mm. Bruk av skruer som ikke samsvarer med instruksene, kan medføre elektrisk fare.

Hvis det forekommer feilfunksjoner på apparatet, forøk ikke å løse problemet på egen hånd, men ta kontakt med forhandler eller et autorisert servicesenter for reparasjon.

Under installasjon av ventilatorhetten, frakoble apparatet ved å fjerne støpselet eller ved å bruke hovedbryteren.

SIKKERHET I FORHOLD TIL RØYKUTSLIPP

Unngå å koble apparatet til avtrekkskanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).

Før installasjon av ventilatorhetten, kontroller at alle gjeldende forskrifter om utførsel av luft overholdes.

Disse advarslene er blitt utarbeidet for din og andres sikkerhet. Vi ber deg derfor om å lese hele bruksanvisningen nøye før apparatet brukes eller før det utføres renhold på dette.

Produsentene fraskriver seg ethvert ansvar for eventuelle direkte eller indirekte skader på personer, eiendom eller husdyr som skyldes manglende overholdelse av sikkerhetsanvisningene i denne bruksanvisningen.

Det er meget viktig at bruksanvisningen oppbevares sammen med apparatet for fremtidig bruk.

Påse at bruksanvisningen følger med apparatet hvis det selges eller overføres til en annen person, slik at den nye brukeren kan gjøre seg kjent med ventilatorhettens virkemåte og de tilhørende anvisningene.

Etter installasjon av ventilatorhetten i rustfritt stål er det nødvendig å rengjøre den for å fjerne rester av klebemiddel fra den beskyttende emballasjen og eventuelle fettflekker og oljer. Hvis de ikke fjernes, kan de forårsake uopprettelig forringelse av overflaten på ventilatorhetten. Til dette formålet, anbefaler produsenten å bruke de utleverte våtserviettene, som også kan kjøpes separat.

Krev bruk av originale reservedeler.

TILTENKT BRUK

Apparatet er utelukkende beregnet for oppsuging av røyk som oppstår ved tilberedning av matvarer i husholdningsmiljø og ikke profesjonelle: all annen bruk er feilaktig, det kan føre til skade på personer, gjenstander og husdyr og fritar produsenten fra ethvert ansvar.

Apparatet kan brukes av barn over 8 år eller av personer med nedsatte fysiske, sansemessige eller mentale evner, eller personer uten erfaring og nødvendig kunnskap, forutsatt at de er under tilsyn eller etter at vedkommende har mottatt instruksjoner om sikker bruk av apparatet og fullt ut forstått de relaterte farene.

Barn skal ikke leke med apparatet. Rengjøring og vedlikehold som skal besørges av brukeren bør ikke utføres av barn uten tilsyn.

ANVISNINGER FOR BRUK OG RENGJØRING

Før rengjøring eller vedlikehold, koble fra apparatet ved å ta ut støpselet eller ved å bruke hovedbryteren.

Ikke bruk ventilatoren med våte hender eller bare føtter.

Når apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, utsuger) er slukket.

Den maksimale totalvekten til eventuelle gjenstander plassert på eller opphengt i (der dette er mulig) ventilatorhetten skal ikke overstige 1,5 kg.

Kontroller frityranordningene under bruk: Den overopphetede oljen kan antennes.

Ikke tenn åpne flammer under ventilatoren.

Unngå å tilberede mat med åpen ild under ventilatoren.

Bruk aldri ventilatorhetten uten fettfilter i metall; fett og smuss vil kunne avsettes i apparatet og svekke funksjonen.

Ventilatorhettens tilgjengelige deler kan være varme dersom de brukes sammen med apparater til matlaging.

Ikke utfør rengjøring på deler av ventilatorhetten før den fortsatt er varm.

Dersom rengjøring utføres i henhold til de prosedyrer og med de produkter nevnt i denne bruksanvisningen kan det oppstå brannfare.

Slå av hovedbryteren nær apparatet ikke brukes over lengre tid.

Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass eller annet brensel, sørg for tilstrekkelig ventilasjon av lokalet der oppsugingen av røyk foregår, i henhold til gjeldende forskrifter.

INSTALLASJON

De tekniske dataene til apparatet er angitt på etikettene plassert på innsiden av ventilatorhetten.

PLASSERING

Minsteavstanden mellom den øverste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er indikert i montasjeanvisningene.

Vanligvis når ventilatorhetten er plassert på en gassplatetopp, skal denne avstanden være på minst 65 cm (25,6"). Imidlertid på grunnlag av en tolkning av EN60335-2-31 av 11-07-2002 fra TC61 (pkt. 7.12.1 møte 15 sak 10.11), kan minsteavstanden mellom platetoppen og den nedre delen av hetten reduseres til det oppgitte målet i montasjeanvisningene. Dersom instruksjonene for gassplatetopp spesifiserer en større avstand, må dette tas i betraktning.

Ikke installer ventilatoren i utendørsmiljøer og ikke utsett den for værpåvirkning (regn, vind, osv...)

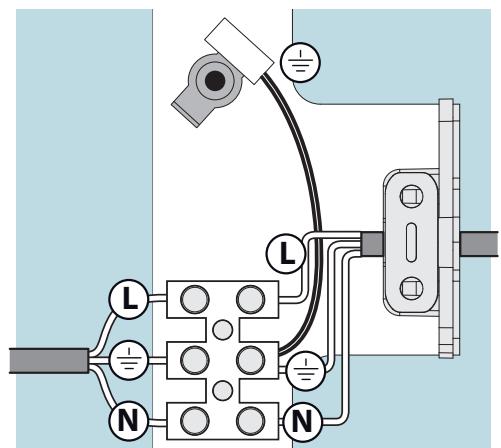

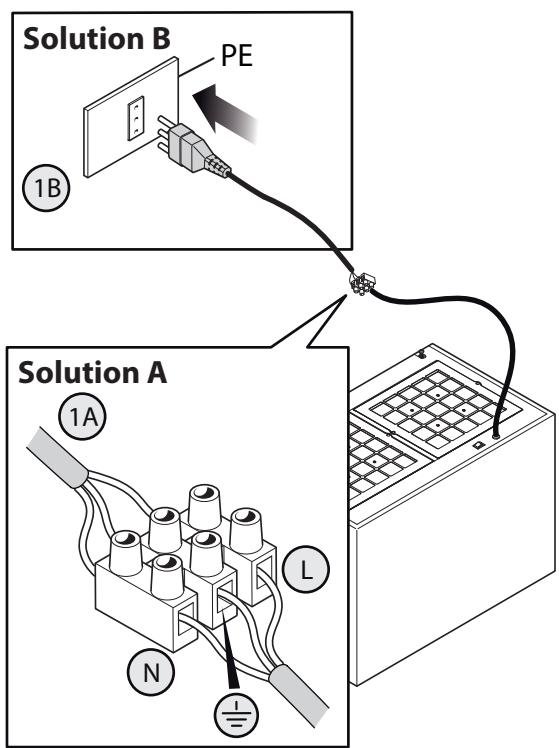

ELEKTRISK TILKOBLING

(avsnitt forbeholdt kvalifisert personell)

Før det foretas noen form for inngrep på ventilatoren, frakoble apparatets strømforsyning.

Pass på at strømledningene inne i ventilatorhetten ikke blir

frakoblet eller kuttet: i motsatt fall, kontakt nærmeste servicesenter.

Fagfolk til å utføre den elektriske tilkoblingen.

Tilkoblingen må utføres i samsvar med gjeldende lovbestemmelser.

Før ventilatorhetten tilkobles strømnettet, kontroller følgende:

• at nettspenningen tilsvarer den som er angitt på merkeskiltet plassert på innsiden av ventilatorhetten;
• at det elektriske anlegget oppfyller forskriftene og er i stand til å tåle belastningen (se de tekniske dataene plassert i ventilatoren);
• støpselet og strømkabelen skal ikke komme i kontakt med temperaturer som overstiger 70°C;
• at strømanlegget har en effektiv og korrekt jordforbindelse i henhold til gjeldende forskrifter;
• at stikkontakten som brukes for tilkoblingen er lett tilgjengelig med installert ventilatorhette.

Ved:

• apparater utstyrt med en ledning uten støpsel: støpselet som skal brukes må være av type "normalisert". Ledningene skal kobles som følger: gul-grønn for jording, blå for nøytral og brun ledning for fase. Støpselet må være koblet til en passende sikkerhetskontakt. Fast apparat som er utstyrt med strømledning eller støpsel, eller er annen anordning som besørger frakobling fra nettet, med en åpningsdistanse på kontaktene som tillater total frakobling under tilstand av overspenningskategori II.

Disse frakoblingsanordningene skal være tilordnet i strømnettet i samsvar med installasjonsreglene.

Den gule/grønne jordledningen skal ikke avbrytes av bryteren.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskriftene ikke overholdes.

RØYKUTSLIPP

VENTILATORHETTE MED INTERN SIRKULASJON (FILTERVERSJON)

I denne versjonen passerer luften gjennom karbon-zeolitt-filtrene og det ioniserende systemet E.ION for å renses og så resirkuleres i miljøet. Kontroller at filtrene i karbon og zeolitt er montert på ventilatorhetten, hvis ikke, påfør dem som angitt i monteringsinstruksjonene.

MONTERINGSANVISNINGER

Ventilatorhetten kan installeres i ulike konfigurasjoner.

De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesifisert, fasene som svarer

til ønsket installasjon.

FUNKSJON

NÅR SKAL DU SLÅ PÅ VENTILATORHETTEN?

Slå på ventilatorhetten minst ett minutt før matlagingen startes, for å lede bort røyk og damp mot utsugingsflaten.

Etter endt matlaging la ventilatorhetten være i drift helt til all damp og lukt er fullstendig sugd opp: med timer-funksjonen, er det mulig å stille inn automatisk slukking av ventilatorhetten etter 15 minutters drift.

LUFTKVALITET

Luftkvaliteten vises med fargen på bladet.

Grønn = Optimal kvalitet.

Gul = Forekomst av forurensende stoffer.

Jo flere forurensende stoffer som finnes, jo mer intens vil gulfargen være.

HVILKEN HASTIGHET SKAL MAN VELGE?

I hastighet: holder luften ren med lavt strømforbruk.

II hastighet: normale bruksforhold.

III hastighet: ved sterk lukt og damp.

IV hastighet: rask fjerning av lukt og damp.

(*)Merk: IV hastighet finnes ikke på modellene SPRING og LYBRA

NÅR SKAL FILTRENE RENGJØRES ELLER SKIFTES UT?

Metallfiltrene må vaskes hver 30. brukstime.

Filtrene i karbon og zeolitt må reaktiveres hver 18. måned og skiftes ut hvert 3. år.

For flere detaljer se kapittel "VEDLIKEHOLD".

Motor ON/OFF Ved start er havigheten den som ble lagret ved forrige sluk- king.
Økning av hastighet fra 1 til 4 Hastighet 4 er aktiv kun i noen minutter, på aktive- res havighet 3. MERK: SPRING og LYBRA kun 3 havighet.	Hastighetene signaliseres av led- lampene på tastene: - ð ð ð - ð ð ð - ð ð ð - ð ð ð - ð ð ð - ð ð ð (Hed-lampe "+" blinker)
Reduksjon av havighet fra 4 til 1
Automatisk syklus: ventilatorhemten aktiveres kun hvis det forekommer forurensende stoffer. Funksjonen deaktiveres hvis: - det i 3 timer ikke avdekkes forurensende stoffer; - Trykk en gang til på TIMER-tasten (▲); - du trykker på tastene + og -
Tenning / slukking av lys
TIMER (Rød blinkingende led-lampe) Automatisk slukking etter 15min. Funksjonen deaktiveres (Rød led-lampe slukket) hvis: - Trykk en gang til på TIMER-tasten (▲). - Trykk på tasten ON/OFF (▲). FILTERALARM (Rødt LED lyser fast med (▲) av) Vedlikehold av fettflitre etter ca. 30 brukstimer. Trykk (▲) i 3 sekunder forå nullstille telleren.

VEDLIKEHOLD

Før rengjøring eller vedlikehold, koble fra apparatet ved å ta ut støpselet eller ved å bruke hovedbryteren.

Unngå bruk av rengjøringsmidler som inneholder slipe-, syreholdige- eller korrosive stoffer og kluter med grove overflater.

Kontinuerlig vedlikehold sikrer god drift og ytelse i tidens løp.

Særskilt oppmerksomhet må rettes mot metallfettfiltre: hyppig rengjøring av filtrene og tilhørende støtter sikrer at det ikke samles opp fett som er brannfarlig.

RENGJØRING AV UTVENDIGE FLATER

Det anbefales å rengjøre ventilatorhettens utvendige flater minst hver 15. dag for å unngå at oljete og fettete stoffer kan skade dem. For rengjøring av ventilatorhetten, utformet i børstet rustfritt stål, anbefaler produsenten å bruke renseserviettene "Magic Steel".

Alternativt, og for alle andre overflatetyper, utføres rengjøringen med en fuktig klut fuktet med nøytralt vaskemiddel eller rødsprit.

Avslutt rengjøringen med en grundig skylling og tørking med en myk klut.

Ikke bruk for mye vann i nærheten av panelet og belysningsenhetene for å hindre at fuktighet når elektroniske deler.

Rengjøring av glasspanelene skal utføres kun med spesialvaskemidler som ikke er etsende eller slipende, ved bruk av en myk klut.

Produsenten fraskriver seg ethvert ansvar dersom disse anvisningene ikke følges.

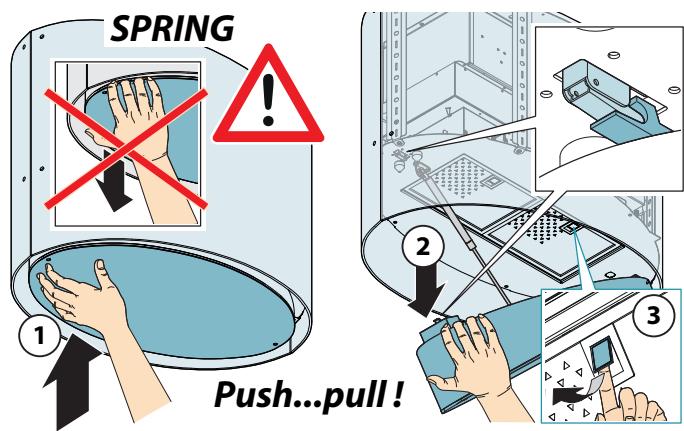

RENGJØRING AV INNVENDIGE FLATER

Det er forbudt å rengjøre elektriske deler eller deler knyttet til motoren på innsiden av ventilatorhetten med væsker eller løsemidler.

Vasking i oppvaskmaskinen er tillatt, men det kan medføre misfarging av filtermaterialet: dette problemet reduseres ved å bruke vaskeprogrammer med lave temperaturer (55°C maks.).

For opptrekking og innsetting av fettmetallfiltrene, se montasjeanvisningene.

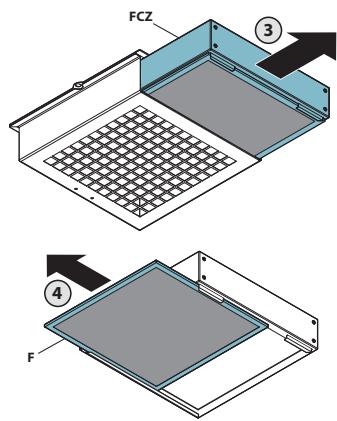

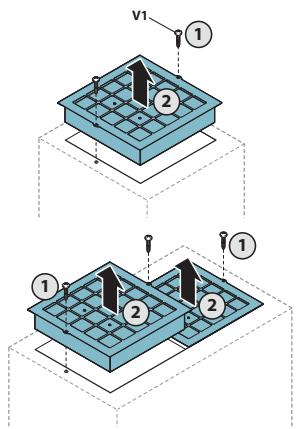

KARBON/ZEOLITT-FILTRE

Før du foretar vedlikehold på karbon/zeolitt-filtrene (FCZ), må du fjerne det nedre støvfiltrene (F) og suge bort det støvet som har lagt seg med en støvsuger.

Under normale funksjonsbetingelser anbefaler vi å skifte ut karbon/zeolitt-filtret hver 18. måned og skifte det ut etter 3 år. For å regenerere det er det tilstrekkelig å sette det inn i en normal stekeovn ved en tempera

tur på 200°C i cirka 2 timer.

Vent til filteret er avkjølt før du monterer det igjen.

Koble fra strømmen før du starter rengjøringen

Under normale funksjonsbetingelser anbefaler vi rengjøring hver 18. måned og

utskifting etter 5 år.

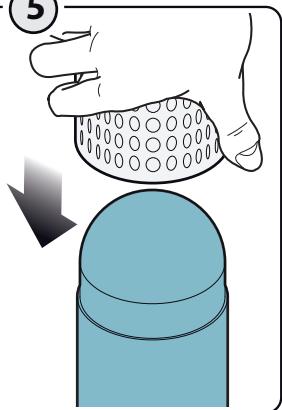

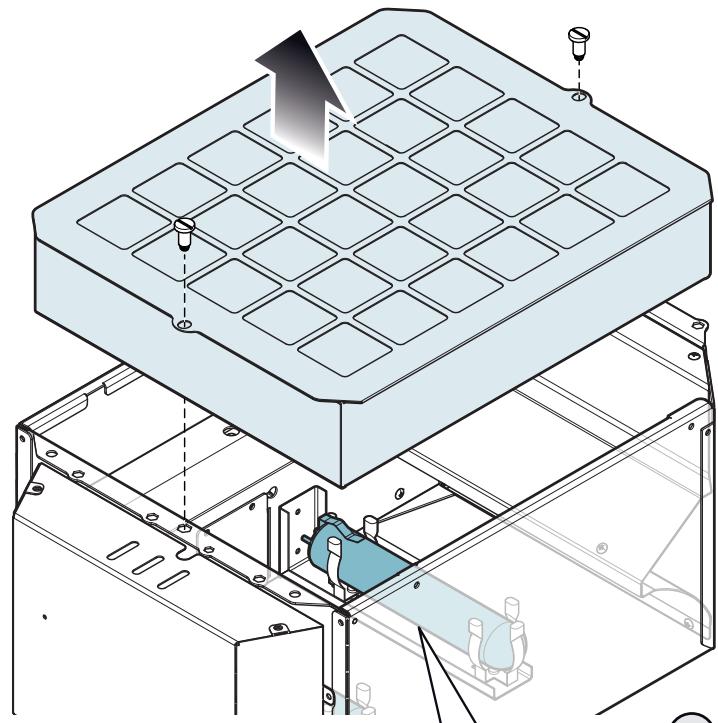

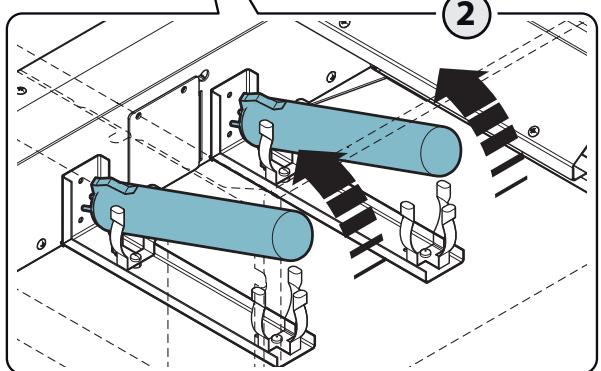

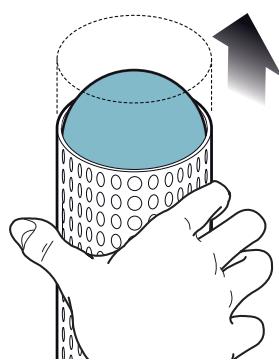

Fjern rørene fra plassene sine og fjern metallkledningen, som beskrevet i instruksjonene.

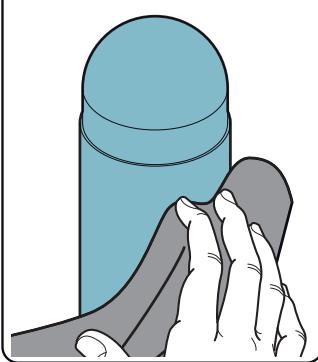

Rengjør røret forsiktig med en klut og etylalkohol. Vask med vann og såpe metallkledningen og skyll grundig.

Forsikre deg om at den er SKIKKELIG TØRR (vi anbefaler et opphold i ovn ved 50°C i 10 min) før du setter den på plass på slangen.

BELYSNING

Ventilatorhetten er utstyrt med høy effektivitetsspotbelysning, lavt forbruk og meget lang varighet under normale bruksforhold.

sammen med "blandet kommunalt avfall"), men skal håndteres separat slik at det kan utsettes for operasjoner for gjenbruk, eller for spesifikk behandling, for å fjerne og trygt avhende de eventuelle stoffer som er skadelige for miljøet og trekke ut de råvarene som kan resirkuleres. Korrekt kassering av dette produktet vil bidra til å bevare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljø, som kan være forårsaket av feilaktig avhending av avfall.

Vennligst ta kontakt med lokale myndigheter for ytterligere detaljer om nærmeste innsamlingspunkt. Bøter for feilaktig avhending av denne typen avfall kan gis i henhold til nasjonal lovgivning.

INFORMASJON OM KASSERING I LAND INNENFOR EU

EU-direktivet for WEEE-apparater er blitt gjennomført på ulikt vis i hvert land. Hvis apparatet skal kasseres, anbefaler vi derfor at du kontakter de lokale myndigheter eller forhandleren for å få informasjon om korrekt kassering.

INFORMASJON OM KASSERING I LAND UTENFOR EU

Symbolet med en overkrysset avfallsbeholder er gjeldende kun i EU: hvis dette apparatet skal kasseres i et annet land, anbefaler vi å ta kontakt med lokale myndigheter eller forhandler for informasjon om korrekt kassering.

VÆR OPPMERKSOM!

Firmaet forbeholder seg retten til å foreta endringer på apparatene til enhver tid og uten forvarsel. Trykking, oversettelse og reproduksjon, selv delvis, av denne bruksanvisningen er underlagt tillatelse fra produsenten.

Den tekniske informasjonen, grafiske fremstillinger og spesifikasjoner i denne bruksanvisningen er kun veiledende og må ikke offentliggjøres. Bruksanvisningen er skrevet på italiensk, produsenten fraskriver seg ansvaret for eventuelle skrive- eller oversettelsesfeil.

falmec

Life inspired.

Falmec S.p.A
