MARILYN E.ION - Exaustor de cozinha FALMEC - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho MARILYN E.ION FALMEC em formato PDF.
| Marca | FALMEC |
| Modelo | MARILYN E.ION |
| Tipo de produto | Coifa de cozinha |
| Versão | Recirculação interior (filtrante) com sistema ionizante E.ION |
| Número de velocidades | 4 (sendo a 4ª temporizada) |
| Iluminação | Spots LED de alta eficiência |
| Filtros metálicos antigordura | Laváveis, limpar a cada 30 horas de uso |
| Filtros combinados carvão-zeólita | Regeneração a cada 18 meses no forno a 200°C, substituição a cada 3 anos |
| Ciclo automático | Sim, com detecção de poluentes por sensor |
| Timer | Desligamento automático programável após 15 minutos |
| Alimentação elétrica | 230 V ~ (estimativa padrão) |
| Distância mínima de instalação | 65 cm acima de um plano de cozimento a gás |
| Material exterior | Aço inoxidável escovado |
| Limpeza das superfícies | Com pano úmido e detergente neutro, ou álcool desnaturado |
| Segurança | Desligamento automático, proibição de chamas nuas, aterramento obrigatório |
| Reparabilidade | Confiar a um Centro de Assistência Técnica autorizado |
| Peças de reposição | Exigir peças de reposição originais |
| Peso máximo suportado pela coifa | 1,5 kg (objetos colocados ou suspensos) |
| Uso previsto | Doméstico para aspiração de fumos de cozimento |
| Proteção do meio ambiente | Produto DEEE, não descartar com o lixo doméstico |
Perguntas frequentes - MARILYN E.ION FALMEC
Perguntas dos utilizadores sobre MARILYN E.ION FALMEC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual MARILYN E.ION - FALMEC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MARILYN E.ION da marca FALMEC.
MANUAL DE UTILIZADOR MARILYN E.ION FALMEC

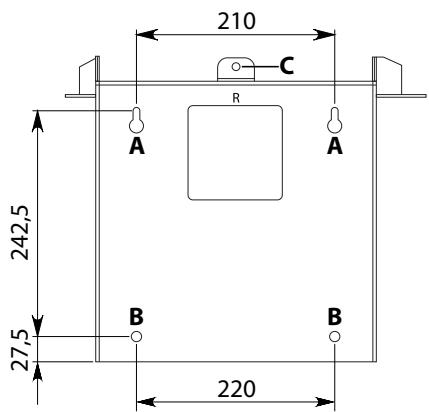

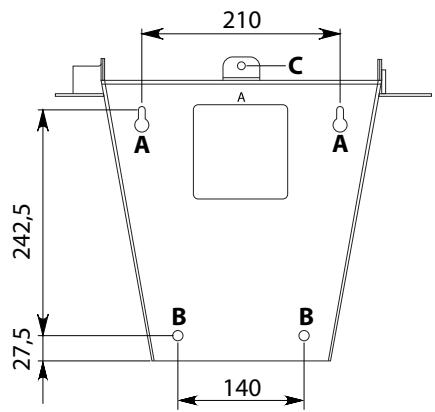

A = Orifícios para a fixação de suporte no teto B = Orifícios para a passagem de cabos de sustentação C = Orifícios para a fixação da tampa de fecho

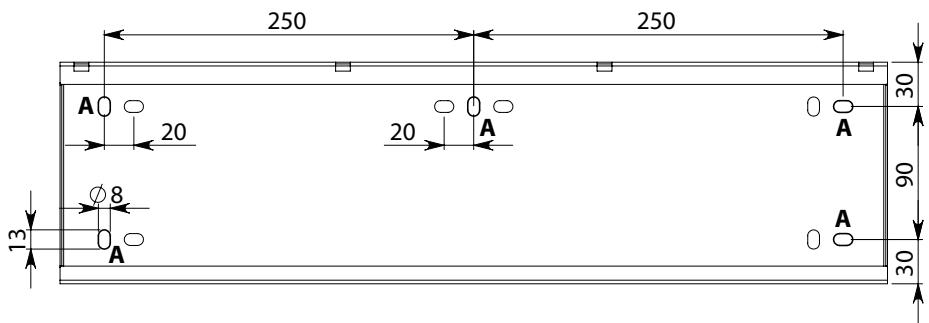

PT A = Orifícios para a fixação de suporte na parede B = Parafusos para a regulação de perpendicularidade da capa C = Orifícios para parafusos de segurança
EOLO - LUMIERE - TWISTER - MARE - MARILYN - ZEPHIRO
RUBIK
LYBRA
LIGAÇÃO ELÉTRICA
ELIMINAÇÃO EM FIM DE VIDA
QUAL VELOCIDADE SELECIONAR?
O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados, segundo as indicações deste manual e as normas em vigor.
Se o cabo de alimentação ou outros componentes estiverem danificados, o exaustor NÃO deve ser utilizado: desligue o exaustor da alimentação elétrica e contacte o Revendedor ou um Centro de Assistência Técnica Autorizado para a reparação.
Não modificar a estrutura elétrica, mecânica e funcional do aparelho.
Não tentar efetuar reparações e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e/ou bens materiais, não cobertos pela garantia do fabricante.
ADVERTÊNCIAS PARA O INSTALADOR
SEGURANÇA TÉCNICA
Antes de instalar o exaustor, é necessário verificar a integridade e a funcionalidade de todas as suas partes. Em caso de anomalias, não efetuar a instalação e contactar o Revendedor.
Se não for identificado um defeito estético, o exaustor NÃO deve ser instalado; colocá-lo na sua embalagem original e contactar o Revendedor.
Não serão aceites reclamações por defeitos estéticos após a instalação.
Durante a instalação, utilize sempre os equipamentos de proteção individual (por exemplo, capacete de segurança) e adote comportamentos prudentes e corretos.
O kit de fixação (parafusos e buchas) fornecido com o exaustor deve ser utilizado apenas em paredes de alvenaria. No caso de instalação em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência da parede e o peso do exaustor (indicado na pág. 2).
Considerar que a instalação com sistemas de fixação diferentes daqueles que foram fornecidos ou não em conformidade pode comportar riscos elétricos ou de vedação mecânica.
Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos (chuva, vento, etc.).
SEGURANÇA ELÉTRICA
O sistema elétrico ao qual será conectado o exaustor deve estar em conformidade com as normas em vigor e com a ligação à terra segundo as normas de segurança do País de uso. Além disso, deve estar também em conformidade com as normas europeias referentes a compatibilidade eletromagnética.
Antes de instalar o exaustor, verificar se a tensão de rede corresponde àquela indicada pela placa colocada dentro do exaustor.
A ficha utilizada para a ligação elétrica deve ser facilmente alcançável com o aparelho instalado. Caso contrário, instalar um interruptor geral para desconectar o exaustor, quando necessário, em local acessível.
Cada eventual modificação ao sistema elétrico deve ser realizada apenas por um eletricista qualificado.
O comprimento máximo do parafuso de fixação da chaminé (fornecido pelo fabricante) é de 13 mm. O uso de parafusos não em conformidade com estas indicações pode causar riscos elétricos.
Em caso de mau funcionamento do aparelho, não tentar resolver o problema, mas contactar o Revendedor ou um Centro de Assistência Autorizado para a reparação.
Durante a instalação do exaustor, desconectar o aparelho retirando a ficha ou atuando no interruptor geral.
SEGURANÇA DESCARGA DE FUMOS
Não conectar o aparelho em condutas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc).
Antes da instalação do exaustor, certifique-se de que sejam respeitadas todas as normas em vigor sobre a descarga do ar para o exterior.
Estas advertências foram redigidas para a própria segurança e para a segurança das outras pessoas. Solicitamos a leitura atenta deste manual de instruções em todas as suas partes antes de utilizar o aparelho ou de efetuar operações de limpeza no mesmo.
O Fabricante não se responsabiliza por eventuais danos causados direta ou indiretamente a pessoas, animais e bens materiais consequentes da inobservância às indicações sobre a segurança descritas neste manual.
É muito importante que este manual de instruções seja conservado com o equipamento para consultas futuras.
Se o aparelho tiver que ser vendido ou transferido para outras pessoas, certifique-se de que o manual seja fornecido com ele a fim de que o novo utilizador possa ser informado sobre o funcionamento do exaustor e sobre as respetivas advertências.
Após a instalação de um exaustor em aço inox, é necessário limpá-lo para remover os resíduos de cola da película de proteção e as eventuais manchas de gordura e óleos que, se não forem removidas, podem deteriorar a superfície do exaustor de modo irreversível. Para esta operação o fabricante recomenda a utilização dos toalhetes fornecidos com o equipamento, disponíveis também para a compra.
Exigir peças sobressalentes originais.
DESTINO DE USO
O aparelho é destinado exclusivamente para a aspiração de fumos gerados pela confecção de alimentos de âmbito doméstico, não profissional: qualquer outro tipo de uso, diferente do emprego indicado, pode provocar danos a pessoas, bens materiais e animais domésticos, eximindo o Fabricante de qualquer tipo de responsabilidade.
O aparelho não pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais, ou sem experiência ou conhecimento necessário, exceto se forem supervisionadas ou se receberam instruções referentes ao uso seguro do aparelho e compreenderam os perigos inerentes ao próprio emprego.
As crianças não devem brincar com o aparelho.
A limpeza e a manutenção sob responsabilidade do utilizador não deve ser efetuada por crianças sem supervisão.
ADVERTÊNCIAS PARA O USO E A LIMPEZA
Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.
Não utilize o exaustor com as mãos molhadas ou com os pés descalços.
Quando o aparelho não estiver em uso normal, controlar sempre se todas as partes elétricas (luzes, aspirador) estão desligadas.
O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) no exaustor não deve superar 1,5 kg.
Controlar as fritadeiras durante o uso: o óleo sobreaquecido pode inflamar-se.
Não acender chamas abertas sob o exaustor.
Não preparar alimentos com chamas sob o exaustor.
Nunca utilize o exaustor sem os filtros metálicos antigordura, pois, neste caso, a gordura e a sujidade depositam-se no aparelho, comprometendo o seu funcionamento.
As partes acessíveis do exaustor podem aquecer se utilizadas juntamente com aparelhos de cozedura.
Não efetuar operações de limpeza quando as partes do exaustor estiverem quentes.
Se a limpeza não for efetuada segundo as modalidades e os produtos indicados no presente manual, é possível ocorrer um risco de incêndio.
Desconectar o interruptor geral quando o aparelho não for utilizado por períodos prolongados.
No caso de utilização simultânea de outros equipamentos (caldeiras, estufas, lareiras, etc) alimentados a gás ou com outros combustíveis, providenciar uma ventilação adequada do local no qual ocorre a aspiração dos fumos, segundo as normas vigentes.
INSTALAÇÃO
Parte reservada somente a pessoal qualificado.
Antes de instalar o exaustor, ler atentamente o cap. "INSTRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS".
CARACTERÍSTICAS TÉCNICAS
Os dados técnicos do aparelho estão indicados nas etiquetas posicionadas dentro do exaustor.
POSICIONAMENTO
A distância mínima entre a parte mais alta do aparelho para a cozedura e a parte mais baixa do exaustor está indicada nas instruções de montagem.
Em geral, quando o exaustor é instalado sobre um fogão, esta distância deve ser de, pelo menos, 65 cm (25,6"). No entanto, de acordo com uma interpretação da norma EN60335-2-31 de 11-07-2002 efetuada por TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), a distância mínima entre o fogão e a parte inferior do exaustor pode ser reduzida ao valor indicado nas instruções de montagem.
Se as instruções do plano de cozedura a gás especificarem uma distância maior, é necessário considerá-las.
Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos (chuva, vento, etc.).
LIGAÇÃO ELÉTRICA
(secção reservada somente ao pessoal qualificado)
Antes de efetuar qualquer operação no exaustor, desconectar o aparelho da rede elétrica.
Certificar-se que não foram desligados ou cortados fios no interior do exaustor:
caso contrário, contactar o Centro de Assistência mais próximo.
Para a ligação elétrica, contactar o pessoal qualificado.
A conexão deve ser feita em conformidade com as disposições da lei em vigor.
Antes de ligar o exaustor à rede elétrica, verificar que:
- a tensão de rede corresponda à indicada nos dados da placa situada no interior do exaustor;
- o sistema elétrico está em conformidade com as normas em vigor e se pode suportar a carga (ver as características posicionadas no interior do exaustor);
- a ficha e o cabo de alimentação não devem entrar em contacto com temperaturas superiores a 70°C
- o sistema de alimentação tem uma ligação à terra eficaz, em conformidade com as normas em vigor;
- a tomada usada para a ligação será facilmente alcançada quando o exaustor estiver instalado.
Em caso de:
- aparelhos com cabo sem ficha: a ficha a utilizar deve ser de tipo "normalizado". Os fios devem ser ligados do seguinte modo: amarelo-verde para a ligação à terra, azul para o neutro e o fio castanho para a fase. A ficha deve ser ligada a uma adequada tomada de segurança.
- aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de outros dispositivos que assegurem a desconexão da rede, com uma distância de abertura dos contactos que permita a desconexão completa das categorias de sobretensão. Tais dispositivos de desconexão devem ser previstos na rede de alimentação em conformidade com as regras de instalação.
O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
O fabricante declina qualquer responsabilidade se as normas de segurança não forem respeitadas.
DESCARGA DE FUMOS
EXAUSTOR DE RECIRCULAÇÃO INTERNA (FILTRANTE)
Nesta versão, o ar passa através dos filtros de carvão zeolito e do sistema ionizante E.ION para ser purificado e reciclado no ambiente. Verificar se os filtros de carvão zeolito estão montados na capa e, em caso negativo, aplicá-los como indicado nas instruções de montagem.
INSTRUÇÕES DE MONTAGEM
parte reservada somente a pessoal qualificado
O exaustor tem a possibilidade de ser instalado em várias configurações.
As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação desejada.
FUNCIONAMENTO
QUANDO SE DEVE LIGAR O EXAUSTOR?
Ligar o exaustor pelo menos um minuto antes de iniciar a cozinha para direcionar fumos e vapores para a superfície de aspiração.
No final da cozedura, deixar em funcionamento o exaustor até que todos os vapores e odores desapareçam; com a função Temporizador, é possível configurar o desligamento automático do exaustor após 15 minutos de funcionamento.
QUALIDADE DO AR
A qualidade do ar é visualizada pela cor da folha. Verde = qualidade ideal.
Amarelo = Presença de agentes poluentes. Quantos mais agentes poluentes estiverem presentes, mais intensa será a cor amarela.
QUE VELOCIDADE ESCOLHER?
I velocidade: mantém o ar limpo com baixos consumos de energia elétrica.
II velocidade: condições normais de utilização.
III velocidade: Presença de fortes odores e vapores.
IV velocidade: rápida eliminação de odores e vapores.
(*)Nota: IV velocidade não existente nos modelos SPRING e LYBRA
QUANDO LAVAR OU TROCAR OS FILTROS?
Os filtros metálicos devem ser lavados a cada 30 horas de utilização.
Os filtros de carvão zeólito devem ser reativados a cada 18 vezes e substituídos a cada 3 anos.
Para mais detalhes ver o cap. "MANUTENÇÃO".
| Motor ON/OFF No momento da inicialização a velocidade é@aquela memori- zada no desligamento anterior. | |
| Aumento da velocidade de 1 a 4 Velocidade 4 está ativa apenas por eles minu- tos, em seguida, ativa-se a velocidade 3. NOTA: SPRING e LYBRA apenas 3 velocidades. | As velocidades são sinalizadas pelos leds presentes nas teclas: — + Velocidade 1 — + Velocidade 2 — + Velocidade 3 — + Velocidade 4 (led "+" a piscar) |
| Reduição de velocidade de 4 a 1 | |
| Ciclo automatístico: a capa está ativada apenas na presencená de agentes poluentes. A função desativa-se se: -por 3 horas não se detetarem agentes poluentes; -Pressiona-se novamente a tecla (▲); -pressionarem-se as teclas + e -. | |
| Acendimento / desligamento da luz | |
| TEMPORIZADOR (Led vermelho a piscar) Desligamento automatístico às 15 minutos. A função desativa-se (led vermelho desligado) se: -Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) ( ▲). -Pressiona-se a tecla ON/OFF (▲). ALARME FILTROS (Led vermelho fixo com (▲) off) Manutençao de filtres antigorduradeois de circa 30 horas de utilizesçao. Pressionar (▲) durante 3segundos para colocar a zero o con- tador. | |
MANUTENÇÃO
Antes de proceder com qualquer operação de limpeza ou manutenção, desligar o aparelho removendo a ficha ou atuando no interruptor geral.
Não se devem utilizar detergentes contendo substâncias abrasivas, ácidas ou corrosivas e panos com superfícies ásperas.
Uma manutenção constante garante um bom funcionamento e desempenho no decorrer do tempo.
Atenção especial deve ser dedicada aos filtros metálicos antigordura: a limpeza frequente dos filtros e dos seus suportes garante que não se acumulem gorduras inflamáveis.
LIMPEZA DAS SUPERFÍCIES EXTERNAS
É recomendável limpar as superfícies externas do exaustor a cada 15 dias, pelo menos, para evitar que as substâncias oleosas ou gordurosas possam danificar as superfícies em aço. Para a limpeza do exaustor, realizado em aço inox escovado, o fabricante aconselha o uso de toalhetes de limpeza "Magic Steel".
Como alternativa e para todos os outros tipos de superfície, a limpeza deve ser efetuada com um pano úmido com pouco detergente neutro líquido ou álcool desnaturado.
Para terminar a limpeza, enxaguar cuidadosamente e secar com panos macios.
Não utilize muita água nas proximidades da botoeira e dos dispositivos de iluminação para evitar que a umidade atinja as partes eletrônicas.
A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de detergentes específicos não corrosivos ou abrasivos e panos macios.
O fabricante declina qualquer responsabilidade no caso de inobservância destas instruções.
LIMPEZA DAS SUPERFÍCIES INTERNAS
É proibida a limpeza de partes elétricas, ou de partes relativas ao motor do exaustor, com líquidos ou solventes.
Para as partes metálicas internas ver o parágrafo anterior.

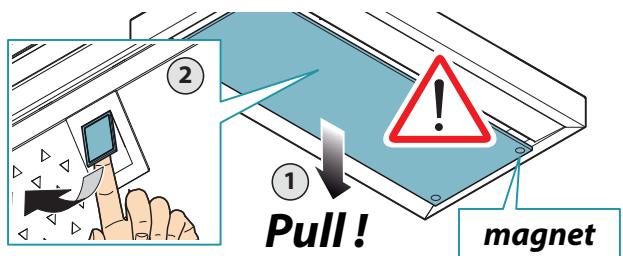

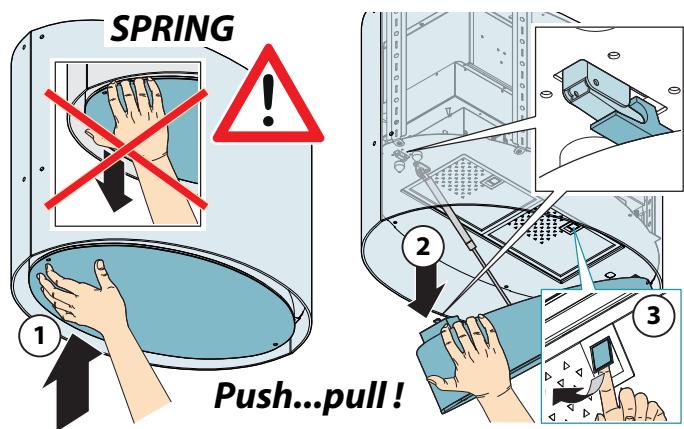

FILTROS METÁLICOS ANTIGORDURA
Aconselha-se lavar frequentemente os filtros metálicos (pelo menos uma vez por mês) deixando-os de molho por aproximadamente 1 hora em água fervente com detergente para pratos, sem dobrá-los.
Não utilize detergentes corrosivos, ácidos ou alcalinos.
Enxágue-os com atenção e aguarde que estejam bem secos antes de montá-los novamente.
É permitido lavar na máquina de lavar, mas pode ocorrer a formação de manchas escuras no material dos filtros: para reduzir este inconveniente, utilizar lavagens com baixas temperaturas (55°C máx.).
Para a extração e a inserção dos filtros metálicos antigordura ver as instruções de montagem.
FILTROS DE CARVÃO-ZEÓLITO
Antes de realizar a manutenção nos filtros de carvão-zeólito (FCZ), utilizar o filtro anti-poeira inferior (F) e aspirar a poeira depositada com um aspirador de pó.
Em condições de utilização normal, aconselha-se que o filtro de carvão-zeólito seja regenerado a cada 18 meses e substituído antes de 3 anos. Para a sua regeneração é suficiente colocá-lo num forno normal
O FILTRO DE CARVÃO-ZEÓLITO e o FILTRO anti-poeira inferior não podem ser lavados.
TUBOS IONIZANTES (somente pessoal qualificado)
Desligar a alimentação elétrica antes de iniciar a limpeza. Em condições normais de utilização, é aconselhável a limpeza a cada 18 meses e a sua substituição (antes de 5 anos).
Remover os tubos do seu alojamento e separar o revestimento metálico, como descrito nas instruções.
Limpar suavemente o tubo com um pano, utilizando álcool etílico. Lavar com água e sabão o revestimento metálico, procedendo de forma cuidadosa.
Certifique-se de que esteja BEM SECO (aconselha-se uma passagem no forno a 50°C por 10 min) antes de colocá-lo novamente no tubo.
ILUMINAÇÃO
A coifa é provida de iluminação com lâmpadas a LED de alta eficiência, bom consumo e duração muito elevada em condições de utilização normal.
Se for necessário substituir a lâmpada, seguir as instruções ilustradas na figura.
Tubos fluorescentes mod. (T5 13W) apenas SPRING.
ELIMINAÇÃO NO FINAL DE VIDA ÚTIL DO APARELHO
O símbolo do lixo barrado presente na sua aparelhagem indica que o produto é um RAEE, ou seja, um "Detrito derivante das Aparelhagens Elétricas e Eletrónicas", portanto, não deve
ser eliminado juntamente ao lixo indiferenciado (isto é, juntamente aos "detritos urbanos mistos"), ao contrário, deve ser gerido separadamente para que seja submetido a específicas operações para a sua reutilização, ou então, a um específico tratamento para remover ou eliminar de modo seguro eventuais substâncias danosas ao ambiente, extraindo-se, deste modo, as matérias-primas recicláveis. A eliminação correta deste produto contribui a salvar preciosas fontes e evitar potenciais efeitos negativos para a saúde humana e para o ambiente, que podem ser causados pela eliminação inadequada de detritos.
Solicitamos contactar as autoridades para obter ulteriores detalhes sobre o ponto de eliminação de materiais mais próximo de sua residência. Podem ser aplicadas multas devido à eliminação incorreta destes detritos em conformidade com a legislação Nacional.
INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES PERTENCENTES À UNIÃO EUROPEIA
A Diretiva comunitária sobre as aparelhagens RAEE é acolhida diversamente em cada nação, portanto, se desejar eliminar este produto, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES NÃO PERTENCENTES À UNIÃO EUROPEIA.
O símbolo da lixeira barrada é válido somente na União Europeia: se desejar eliminar este produto em outros países, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
ATENÇÃO!
A Empresa reserva-se o direito de efetuar modificações nas aparelhagens aMASTER quando e sem prévio aviso. A impressão, tradução e reprodução, mesmo parcial, deste manual são vinculadas à autorização do fabricante.
As informações técnicas, representações gráficas e as especificações presentes neste manual são meramente indicativas e não devem ser divulgadas.
O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou tradução.
- EOLO - LUMIERE - TWISTER - MARE - MARILYN - ZEPHIRO
- LIGAÇÃO ELÉTRICA
- ELIMINAÇÃO EM FIM DE VIDA
- QUAL VELOCIDADE SELECIONAR
- ADVERTÊNCIAS PARA O INSTALADOR
- SEGURANÇA TÉCNICA
- SEGURANÇA ELÉTRICA
- SEGURANÇA DESCARGA DE FUMOS
- DESTINO DE USO
- ADVERTÊNCIAS PARA O USO E A LIMPEZA
- INSTALAÇÃO
- PARTE RESERVADA SOMENTE A PESSOAL QUALIFICADO
- CARACTERÍSTICAS TÉCNICAS
- POSICIONAMENTO
- A DISTÂNCIA MÍNIMA ENTRE A PARTE MAIS ALTA DO APARELHO PARA A COZEDURA E A PARTE MAIS BAIXA DO EXAUSTOR ESTÁ INDICADA NAS INSTRUÇÕES DE MONTAGEM
- (SECÇÃO RESERVADA SOMENTE AO PESSOAL QUALIFICADO)
- A CONEXÃO DEVE SER FEITA EM CONFORMIDADE COM AS DISPOSIÇÕES DA LEI EM VIGOR
- EM CASO DE
- DESCARGA DE FUMOS
- EXAUSTOR DE RECIRCULAÇÃO INTERNA (FILTRANTE)
- INSTRUÇÕES DE MONTAGEM
- FUNCIONAMENTO
- QUANDO SE DEVE LIGAR O EXAUSTOR
- QUALIDADE DO AR
- QUE VELOCIDADE ESCOLHER
- (*)NOTA: IV VELOCIDADE NÃO EXISTENTE NOS MODELOS SPRING E LYBRA
- QUANDO LAVAR OU TROCAR OS FILTROS
- MANUTENÇÃO
- LIMPEZA DAS SUPERFÍCIES EXTERNAS
- LIMPEZA DAS SUPERFÍCIES INTERNAS
- FILTROS METÁLICOS ANTIGORDURA
- FILTROS DE CARVÃO-ZEÓLITO
- TUBOS IONIZANTES (SOMENTE PESSOAL QUALIFICADO)
- ILUMINAÇÃO
- ELIMINAÇÃO NO FINAL DE VIDA ÚTIL DO APARELHO
- INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES PERTENCENTES À UNIÃO EUROPEIA
- INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES NÃO PERTENCENTES À UNIÃO EUROPEIA
- ATENÇÃO
Marca : FALMEC
Modelo : MARILYN E.ION
Categoria : Exaustor de cozinha
