MANUALE UTENTE MARILYN E.ION FALMEC
IT
A = Fori per fissaggio staffa a soffitto
B = Fori per passaggio cavi di sostegno
C = Fori per fissaggio coperchio di chiusura
EN
IT
A = Fori per fissaggio staffa a parete
B = Viti per regolazione perpendicularità della cappa
C = Foro per vite di sicurezza
ISTRUZIONI DI SICUREZZA E AVVERTENZE
Il lavoro d'installazione deve essere eseguito da installatori competenti e qualificati, secondo quanto indicate nel presente libretto e rispettoando le norme in vigore.
Se il cavo di alimentazione o altri componenti sono danneggiati, la cappa NON deve essere utilizzata: staccare la cappa dall'alimentazione elettrica e contattare il Rivenditore o un Centro Assistenza Tecnica autorizzato per la riparazione.
Non modificare la struttura elettrica, meccanica e funzionale dell'apparecchiatura.
Non tentare di effettuare da soli riparazioni o sostituzioni: gli interventi effettuati da persona non competenti e qualificare possono provocare danni,anche molto gravi,a cose e/o persone non coperti da garanzia del Costruttore.
AVVERTENZE PER L'INSTALLATORE
SICUREZZA TECHNICA
Prima di installare la cappa controllare l'integrità e funzionalità di agli sua parte: se si notano anomalie non procedere nell'in-stallazione e contattare il Rivenditore.
Nel caso sia stato riscontrato un difetto estetico la cappa NON deve essere installata; riporla nel suo imballo originale e contattare il Rivenditore.
Una volta installata non sare accettato alcun reclamo per difetti estetici.
Durante l'installazione utilizzare sempre mezzi di protezione personale (es.: scarpe antiinfortunistiche) ed adottare comportamenti prudenti e corretti.
Il kit di fissaggio (viti e tasselli) fornito con la cappa è utilizzabile unicamente su pareti in muratura: in caso di installatione su pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2). Tenere presente che l'installazione con sistemi di fissaggio diversi da quelli forniti o non conformi più comportare rischi di natura elettrica e di tenuta meccanica.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...).
SICUREZZA ELETTRICA
L'impianto elettrico al quale viene collegata, ta la cappa deve essere a norma e munito di collegamento a terra secondo le norme urezza del Paese di utilizzo; deve essere inol-uniforme alle normative Europee sull'antidiogo radio.
Prima di installare la cappa verificare che la tensione di rete corrisponda a quella riportata alla targhetto posta all'interno della cappa.
La presa usata per il collegamento elettrico deve essere facilemente raggiungibile con l'apparecchiatura installata: in caso contrario, prevedere un interrottore generale per disconnettere la cappa al bisogno.
Ogni eventuale modifica all'impianto elettrico dovrè essere seguita solo da un elettricista qualificato.
La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 13 mm. L'utilizzo di viti non conformi con le presenti istruzioni cui dovore rischi di natura elettrica.
In caso di malfunzionamenti dell'apparecchio, non tentare di risolvere da soli il problema, ma contatte il Rivenditore o un Centro di Assistenza autorizzato per la riparazione.
Durante l'installazione della cappa, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
SICUREZZA SCARICO FUMI
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (ad es. caldaie, caminetti, ecc...)
Prima dell'installazione della cappa assicurarsi che si-ano rispetto tutte le normative vigenti sullo scarico dell'aria all'esterno del locale.
Queste avventenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di leggere attendare queesto libretto in tutte le sue parti prima. Iizzare l'apparecchio o di effettuare operati di pulizia sullo stesso.
Il Costruttore declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persona, cose ed animali domestici segueenti alla mancata osservanza delle avventenze di sicurezza indicate in questo libretto.
È molto importante che questo libretto istruzioni sa conservato insieme all'apparecchiatura per qualsiasi futura consulazione.
Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi cheanche il libretto venga fornito, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle avventenze relative.
Dopo l'installazione delle cappe in acciaio inox è necessario eseguire la pulizia della stessa per rimuovere i residui di collante del protettivo e le eventuali macchie di grasso e oli, che, se non rimosse, sono causare il deterioramento irreversible della superficie della cappa. Per esta operazione il costruttore raccomanda l'utilizzo delle salviette in dotazione, disponibilianche in acquisto
Esigere parti di ricambio originali.
DESTINAZIONE D'USO
L'apparecchio è destinato solo ed esclusivamente per l'aspirazione di fumi generati alla cottura di alimenti in ambito domestico, non professionale: qualiasi utilizzo diverso da quello è improprio, cui provocare danni a persone, cose ed animali domestici e solleva il Costruttore da qualiasi responsabilità.
L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
I bambini non devono giocare con l'apparecchio.
La pulizia e la manutenzione a cura dell'utilizzatore non deve essere effettuata da bambini alla sorveglianza.
AVVERTENZE PER L'UTILIZZO E LA PULIZIA
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
Non utilizzato la cappa con le mani bagnate o piedi scalzi.
Quando l'apparecchio non viene usato, controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente.
Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.
Controllare le friggitrici durante l'uso: l'olio surriscaldi potrebbe infiammarsi.
Non accendere fiamme libero sotto la cappa.
Non preparare cibi alla fiamma sotto la cappa.
Non utilizzato mai la cappa perché i filtri metallici anti-grasso; grasso e sporco in quello caso si depositerebbero nell'apparecchio prompressendone il funzionamento.
Parti accessibili della cappa posso sono essere calde se utilizzate insieme con apparecchi di cottura.
Non effettuare operazioni di pulizia quando parti della cappa sono più calde.
Se la pulizia non è condotta secondo le modalità e i prodotti indicate nel presente libretto è possibile un rischio di incendio.
Disinserire l'interruttore generale quando l'apparecchio non viene utilizzato per periodi prolongati di tempo.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili,
provvedere ad una adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.
INSTALLAZIONE
partereservata solo a personale qualificato
Prima di effettuare l'installazione della cappa, LEGGERE ATTENTAMENTE
il capitolo "ISTRUZIONI DI SICUREZZA E AVVERTENZE".
CARATTERISTICETECNICHE
I dati tecnici dell'apparecchio sono riportati su etichette posizionate all'interno della cappa.
POSIZIONAMENTO
La distanza minima fra la parte più alta dell'apparecchiatura per la cottura e la parte più bassa della cappa da cucina viene indicata nelle istruzioni di montaggio.
In generale, quando la cappa da cucina è posta su un piano cottura a gas, esta distanza deve essere almeno 65 cm (25,6"). Tuttavia sulla base di un'interpretazione della norma EN60335-2-31 del 11-07-2002 da parte del TC61 (subclause 7.12.1 meeting 15 agenda item 10.11), la distanza minima tra piano cottura e parte inferiore della cappa può ridotta alla quota riportata nelle istruzioni di montaggio.
Se le struzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...).
(parte riservata solo a personale qualificato)
Prima di effettuare qualsiasi operazione sulla cappa scollegare l'apparecchio alla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa:
in caso contrario contattare il Centro Assistenza più vicino.
Per l'allacciamento elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.
Prima di collegare la cappa alla rete elettrica, controllare che:
- la tensione di rete corrisponda a quella riportata sui dati di targa posti all'interno della cappa;
- l'impiano elettrico sia a norma e possa sostortare il carico (vedi caratteristiche tecniche posizionate all'interno della cappa);
- la spina e il cavo, di alimentazione, non devono entrare in contatto con temperature superiori a 70^ ;
- l'impiano di alimentazione sia munito di efficace e corretto collegamento di terra secondo le norme vigenti;
- la presa usata per il collegamento sia fácilmente raggiungibile una volta installata la cappa.
In caso di:
- appearecchi dotati di cavo perché spina: la spina da utilizzare deve essere di tipo "normalizzato". Il fili devono essere collegati come segue: giallo-verde per la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve essere collegata ad un'adeguata presa di sicurezza.
- appearecchio fisso non provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione alla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III.
Tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installatione.
Il cavo di terra qiallo/verde non deve essere interrotto dall'interruttore.
Il Costruttore declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.
SCARICO FUMI
CAPPA A RICIRCOLO INTERNO (FILTRANTE)
In questa versione l'aria passaattraverso i filtrali car bone zeolite e ilsystema ionizzante E.ION per essere purificata e riciclata nell'ambiente. Controllare che i filtrali carbone zeolite siano montati sulla cappa, in caso negativo applicarli comeindicato nelle istruzioni di montaggio.
ISTRUZIONI DI MONTAGGIO
partereservata solo a personale qualificato
La cappa ha la possibilità di essere installata in varie configurazioni.
Le fasi di montaggio generiche valgono per tutte le installmentazioni; seguire invece dove specificato le fasi corri
spondenti all'installazione desiderata.
FUNZIONAMENTO
QUANDO ACCENDERE LA CUPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convogliare fumi e vapori verso la superficie di aspirazione. Al termine della cottura lasciare in funzione la cappa fino a complete aspirazione di tutti i vapori e odori. : Con la funzione Timer, è possibile impostare l'autospegnimento della cappa dopo 15 minuti di funzionamento.
QUALITA'DELL'ARIA
La qualità dell'aria viene visualizzata dal colore della foglia.
Verde = qualita ottimale.
Giallo = presenza di agenti inquinanti.
Piè agenti inquinanti saranno presenti, più intenseo
sarà il colore giallo.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l'aria pulita con bassi consumi di energia elettrica.
Il velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità (*): rapidi smaltimenti di odori e vapori.
(*)Note: IV velocità non presente sui modelli SPRING e LYBRA
QUANDO LAVARE O CAMBIARE I FILTRI?
I filtri metallici devono essere lavati agli 30 ore di utilizzo.
I filtri carbone zeolite devono essere riattivati anni 18 mesi e sostituiti anni 3 anni.
Per ulteriori dettagli vedere cap "MANUTENZIONE".
| ● | Motore ON/OFF All'avvio, la velocità è quello memorizzata al precedente spe- gnimento. | |
| + | Incremento velocità da 1 a 4 Velocità 4 è attiva solo per alcuni minuti, più si attiva velocità 3 NOTA: SPRING e LYBRA solo 3 velocità | Le velocità sono segnalate dai led presenti nei tasti: ● + Velocità 1 - + Velocità 2 - + Velocità 3 - + Velocità 4 (led "+" lampeggiante) |
| - | Riduzione velocità da 4 a 1 | |
| A | Ciclo automatico: la cappa si attiverà solo in presenza di agenti inquinanti. La funzione si disattiva se: - per 3 ore non si rilevano agenti inquinanti; - si preme un'altra volta il tasto (▲); - si premoni i tasti + e - | |
| Accensione / spegnimento luce | ||
| TIMER (Led rosso lampeggiante) Autospegnimento dopo 15min. La funzione si disattiva (Led rosso spento) se: - Si preme un'altra volta il tasto TIMER (▲). - Si preme il tasto ON/OFF (▲). ALLARME FILTRI (Led rosso fisso con (▲) off) Manutenzione filtri antigrasso dopo circa 30 ore di utilizzo. Premere (▲) per 3 secondi per azzerare il contatore. | ||
MANUTENZIONE
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spi- na o agenda sull'interruttore generale.
Non si devono utilizzato detergenti contenti sostanze abrasive, acide o corrosive e panni con superfici ruvide.
Una costante manutenzione garantisce un buon funzionamento e rendimento nel tempo.
Particolari attentioni vanno rivolte ai filtri metallici antigrasso, ai filtri al carbone eagli ionizzatori: la pulizia frequente di queste elementi e dei loro supporti garantisce che non si accumulino grassi inflammabili.
PULIZIA SUPERFICI ESTERNE
Si raccomanda di pulire le superfici esterne della cappa almeno agli 15 giorni per evitare che le sostanze olese o grasse possano intaccarle. Per la pulizia della cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle salviette "Magic Steel" che si possono essere ordinare on-line sul situ www.e-falmec.com.
In alternatively e per tutti gli altri tipi di superfici, la pulizia va eseguita usingo un panno umido leggermente imbevuto di detersivo neutro liquido o con alcohol denaturato.
Terminate la pulizia con un accurato risciacquo e asciugatura con panni morbidi.
Non utilizzato troppa acqua in prossimità della pulsantierra e dei dispositivi di illuminazione per evitare che l'umidità raggiunga parti elettroniche.
La pulizia dei pannelli in vetro va eseguita solo con detergenti specifici non corrosivi o abrasivi utilizzando un panno morbido.
Il Costruttore declina agli responsabilità qualora non vengano rispetto tali istruzioni.
PULIZIA SUPERFICI INTERNE
E' vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi.
Per le parti metalliche interne vedi paragrafo precedente.

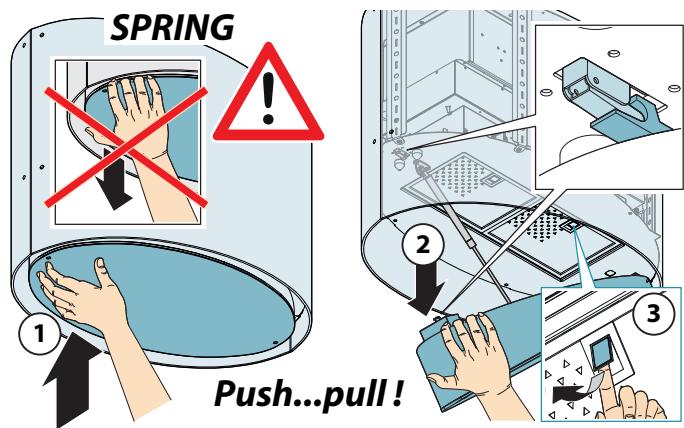

FILTRI METALLICI ANTIGRASSO
Si consiglia di lavare frequentlymente i filtri metallici (almeno agli mese) lasciandoli in ammollo per circa 1 ora in acqua bollente con detersivo per piatti, evitando di piegarli.
Non usare detergenti corrosivi, acidi o alcalini.
Risciac quarli con cura ed attendere che siano ben asciutti prima di ri-montarli.
Il lavaggio in lavastoviglia è permesso, ma potrebbe create imbruniti al materiale dei filtri: per ridurre quello inconvenientmente utilizzato lavaggi a basso temperature (55°C max.).
Per l'estrazione e l'insertimento dei filtri metallici antigrasso vedi imagine.

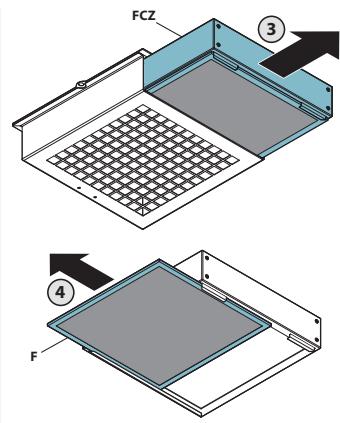

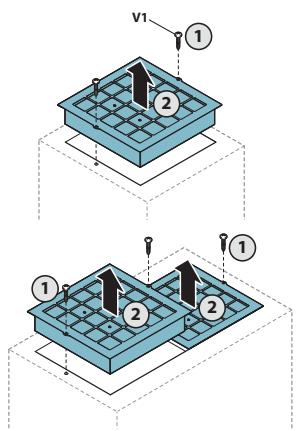

FILTRI AL CARBONE-ZEOLITE
Prima di eseguire la manutenzione sul filtri carbone-zeolite (FCZ), togliere il filtro anti polvere inferiore (F) e aspirare la polvere depositata, con un aspirapolvere.
In condizione di normale utilizzato si consiglia di rigenerare il filtrlo carbone-zeolite agli 18 mesi e di sostituirlo dopo 3 anni. Per rigenerarlo è
suffiente inserirlo in un normale forn o domestico ad una temperatura di 200^ per circa 2 ore.
Attendere che ilhetto si sua raffreddato prima di rimontarlo.
Il filtrato carbone-zeolite e il filtrato anti polvere inferiore non possono essere lavati.
TUBI IONIZZANTI (solo personale qualificato)
Scollegare l'alimentazione elettrica prima di iniziare la pulizia In condizioni di normale utilizzo, si consiglia la pulizia agli 18 mesi e la loro sostituzione dopo 5 anni.
Rimuovere i tubi dal loro alloggiamento e分开are il rivestimento metallico, come descritto nelle istruzioni.
Pulire delicatamente il tubo con un panno utilizzato dell'alcool etilico. Lavare con acqua e sapone il rivestimento metallico e sciacquarlo accuramente.
Accertarsi che sia BEN ASCIUTTO (consigliato un passaggio in forn o a 50^ per 10min) prima di riposizionarlo sul tubo.
ILLUMINAZIONE
La cappa è dotata di illuminazione tramite faretti led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzato. Nel caso si rendesse necessaria la sostituzione del faretto procedere come in figura.
Tubi fluorescenti mod. (T5 13W) solo SPRING.
Il simbolo del cestino barrato riportato sull'apparecchiatura in suo possesso indica che il prodotto è un RAAE, perché "Rifiuto derivante dalle Apparecchiature Elettriche e Elettroniche" e
pertanto non delve esseregettato nella spazzatura indifferenziata (cchio insieme ai "rifiuti urbani misti"), ma deve essere gestito separata-mente como da essere sottomosto ad apposite operazioni per il suo riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate. Lo smaltimento correto di questo prodotto contribuiro a salvare preziose risorse ed evitare potenziali effetti negativi per la salute umana e per l'ambiente, che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti.
Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di smaltimento designato più vicino. Potrebbero venire applicate delle penali per lo smaltimento scorretto di questi rifiuti in conformità alla legislazione nazionale.
INFORMAZIONI SULLO SMALTIMENTO IN ITALIA
In Italia le apparecchiature RAEE devono perché essere consegnate:
- ai Centri di Raccolta (chiamatianche isole ecologiche o piattaforme ecologiche) allevi titi dai Comuni o delle Società di igiene urbana (in molte località viene anche effettuato il servizio di ritiro a domicilio delle apparecchiature RAEE ingombbranti);
- al negazio presso il quale si acquista una nuova apparecchiatura, che è tenuto a ritirarle Gratisamente (ritiro "uno contro uno");
- ad unUGCualunque*, che è tenuto a rittarle Gratisamente esenza obbligo di acquisito (ritiro "uno contro zero"). In questo caso:
1) l'apparecchiatura RAEE, per poter essere riconsegnata, deve ave "piccolissime dimensioni"(altezza, profondità e larghezza minori di 25 cm);
*2) il negotio al quale viene riconsegnata l'apparecchiatura RAEE delve ave una superficie di vendita superiore a 400 mq.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIO-NE EUROPEA
La Direttiva comunitaria sulle apparecchiature RAEE è stata recepta in modo diverso da ciascuna nazione, pertanto se si desidera smaltire但这a apparecchiatura suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metod correttto di smaltimento.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENTI ALL'UNIONE EUROPEA
Il simbolo del cestino barrato è valido solamente nell'Unione Europea: se si desidera smaltire但这a appearechiatura in altri Paesi suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il这种方法 corretto di smaltimento.
ATTENZIONE!
Il Costruttore si riserva il diritto di apportare modifiche alle apparecchia-ture in qualsiasi momento e essere preavviso. La stampa, la traduzione e la riproduzioneanche parziale del presente manuale s'intendono vin-colate dall'autorizzazione del Costruttore.
Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in quello manuale sono indicative e non divulgabili.
La lingua di stesura del manuale è l'italiano, il Costruttore non si rende responsable per eventuali errorsi di trascrizione o traduzione.
