Varumärke	FALMEC
Modell	MARILYN E.ION
Produkttyp	Köksfläkt
Version	Inomhuscirkulation (filter) med joniserande system E.ION
Antal hastigheter	4 (varav den 4:e tidsinställd)
Belysning	Högeffektiva LED-spotlights
Metallfettfilter	Tvättbara, rengör var 30:e drifttimme
Kombinerade kol-zeolitfilter	Regenerering var 18:e månad i ugn vid 200°C, byte var 3:e år
Automatisk cykel	Ja, med föroreningsdetektering via sensor
Timer	Automatisk avstängning programmerbar efter 15 minuter
Elförsörjning	230 V ~ (standarduppskattning)
Minsta installationsavstånd	65 cm ovanför gasspis
Yttermaterial	Borstad rostfritt stål
Rengöring av ytor	Med fuktig trasa och neutralt rengöringsmedel eller denaturerad alkohol
Säkerhet	Automatisk avstängning, öppen låga förbjuden, jordning obligatorisk
Reparationsbarhet	Överlåt till auktoriserad teknisk service
Reservdelar	Använd endast originalreservdelar
Maxvikt som fläkten tål	1,5 kg (föremål placerade eller upphängda)
Avsedd användning	Hushållsbruk för uppsugning av matlagningsångor
Miljöskydd	WEEE-produkt, får ej slängas med hushållsavfall

Vanliga frågor - MARILYN E.ION FALMEC

Vad är det minsta installationsavståndet ovanför en gasspis?

Minsta avstånd är 65 cm mellan den högsta delen av spisen och den lägsta delen av fläkten. Om spisens instruktioner anger ett större avstånd måste det följas.

Hur rengör man metallfettfiltren?

Tvätta metallfiltren ofta, minst en gång i månaden. Låt dem dra i cirka en timme i kokande vatten med diskmedel, utan att böja dem. Skölj noggrant och torka innan återmontering. Diskning i diskmaskin är möjlig vid låg temperatur (max 55°C).

Hur regenererar och byter man kombinerade kol-zeolitfilter?

Regenerera filtret var 18:e månad genom att placera det i en hushållsugn vid 200°C i cirka 2 timmar. Låt svalna innan återmontering. Byt ut det var 3:e år. Det nedre dammfiltret bör dammsugas regelbundet.

Vad gör man om fläkten inte startar?

Kontrollera först att apparaten är inkopplad eller att huvudströmbrytaren är påslagen. Om problemet kvarstår, försök inte reparera själv. Kontakta återförsäljaren eller en auktoriserad teknisk service.

Hur fungerar den automatiska cykeln?

Den automatiska cykeln (knapp A) aktiverar fläkten endast vid närvaro av föroreningar som detekteras av sensorn. Funktionen stängs automatiskt av efter 3 timmar utan detektering, eller om du trycker på knapp A igen eller på knapparna + eller -.

Hur använder man timern?

Tryck på TIMER (B)-knappen för att programmera automatisk avstängning efter 15 minuter. Den röda lysdioden blinkar. För att avaktivera, tryck på TIMER igen eller på ON/OFF-knappen (C).

Hur rengör man ytor av borstat rostfritt stål?

Använd företrädesvis 'Magic Steel'-servetter som rekommenderas av tillverkaren. Alternativt en fuktig trasa lätt indränkt med neutralt flytande rengöringsmedel eller denaturerad alkohol. Skölj och torka med en mjuk trasa. Undvik vatten nära kontrollpanelen.

Kan jag diska filtren i diskmaskin?

Ja, diskning i diskmaskin är tillåten, men det kan göra filtrens material mattare. För att minska detta, använd program med låg temperatur (max 55°C).

Hur byter man LED-belysningen?

Fläkten är utrustad med högeffektiva LED-spotlights. För att byta dem, följ figurerna i manualen. Stäng först av strömmen. Vid behov, kontakta en auktoriserad service.

Vad gör man vid filterlarm?

En fast röd lysdiod på knapp D indikerar att fettfiltren måste rengöras (efter cirka 30 timmar). Efter rengöring, tryck på knapp E i 3 sekunder för att återställa räknaren.

BRUKSANVISNING MARILYN E.ION FALMEC

A = Hål för fäste av bygel i taket B = Hål för stödkablarnas genomgång C = Hål för fäste av stängningslock

Installationsarbetet måste utföras av kompetenta och kvalificerade installatörer enligt det som anges i denna manual och med respekt för de gällande lagarna.

Om nätkabeln eller andra komponenter är skadade får INTE kåpan användas: Dra ur kåpan från elförsörjningen och kontakta din återförsäljare eller en auktoriserad teknikverkstad för reparationen.

Modifiera inte apparatens elektriska, mekaniska och funktionella struktur.

Försök inte att utföra reparationer eller byten själv: Åtgärder som utförs av personer som inte är kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på föremål och/eller personer som inte täcks av tillverkarens garanti.

ANVISNINGAR FÖR INSTALLATÖREN

TEKNISK SÄKERHET

Innan du installerar kåpan skall du kontrollera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå vidare med installationen utan kontakta din återförsäljare.

Om du hittar en synlig defekt får INTE kåpan installeras. Förvara den i dess originalförpackning och kontakta din återförsäljare.

När kåpan väl har installerats kommer inga reklamationer angående synliga defekter att accepteras.

Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor).

Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av murverk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans vikt (anges på sid. 2).

Tänk på att en installation med andra fastsättningssystem än de medföljande eller som inte uppfyller kraven kan medföra risker.

Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.).

ELSÄKERHET

! Det elsystem till vilket kåpan ansluts måste vara enligt lag och försett med jordanslutning enligt de säkerhetsstandarder som gäller i användarlandet. Det måste dessutom följa de europeiska bestämmelserna om störningsskydd.

Se till att elnätets spänning motsvarar värdena på typskylten innan du installerar kåpan.

Det uttag som används för den elektriska anslutningen måste nås lätt med den installerade utrustningen. Om detta inte är möjligt skall det finnas en huvudströmbrytare på en lätt tillgänglig plats för att koppla bort kåpan när det behövs.

Eventuella förändringar av elsystemet får endast utföras av en behörig elektriker.

Max-längd på skruv för fixering av rökgången är 13 mm (tillhandahålls av tillverkaren).

Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur.

Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen.

Under kåpans installation skall du koppla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.

SÄKERHET RÖKKANAL

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.)

Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs.

Dessa anvisningar finns för din och andras säkerhet och vi ber dig därför att noggrant läsa denna manual i alla dess delar innan du installerar och använder apparaten eller rengör densamma.

Tillverkaren frånsäger sig allt ansvar för eventuella skador som kan, direkt eller indirekt, uppstå på personer, föremål och husdjur till följd av underlåtenhet att följa de säkerhetsanvisningar som anges i denna manual.

Det är mycket viktigt att denna instruktionsbok förvaras tillsammans med apparaten för framtida referens.

Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar som finns.

Efter installation av kåpan i rostfritt stål måste du rengöra den för att avlägsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta rekommenderar tillverkaren användning av de medföljande servietterna, som även finns tillgängliga för inköp.

Kräv originalreservdelar.

Apparaten är endast avsedd för utsugning av den rök som skapas vid privat matlagning, inte professionell: all annan användning är felaktig, kan orsaka skador på personer, föremål och husdjur och befriar tillverkaren från allt ansvar.

Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förutsatt att de är under uppsikt eller efter att ha fått instruktioner angående en säker användning av apparaten samt förståelse för de faror som är förknippade med den.

Barn får inte leka med apparaten. Rengöring och underhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Använd inte kåpan med blöta händer eller barfota. Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) är avstängda när enheten inte används.

Den maximala totalvikten på eventuella föremål placerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg.

Kontrollera fritöser under användning: överhettad olja kan vara brandfarlig.

Tänd inte öppna lågor under kåpan.

Förbered inte mat på öppen låga under kåpan.

Använd aldrig kåpan utan metallfettfiltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion.

Åtkomliga delar i kåpan kan vara varma om de används tillsammans med matlagningsutrustning.

Utför ingen rengöring på några delar av kåpan förrän de fortfarande är varma.

Om rengöringen inte görs i enlighet med de förfaranden och med de produkter som anges i denna manual kan brand uppstå.

Stäng av huvudströmbrytaren när apparaten inte används under längre tid.

Vid samtidig användning av andra apparater (värmepannor, kaminer, eldstäder osv.) som använder gas eller andra bränslen, se till att rummet där röken ska sugas ut är väl ventilerat, i enlighet med gällande lagar.

INSTALLATION

Avsnitt reserverat för kvalificerad personal

Innan du installerar kåpan, skall du noggrant läsa kap. "SÄKERHETSINSTRUKTIONER OCH VARNINGAR".

TEKNISKA EGENSKAPER

De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan.

PLACERING

Det minsta avståndet mellan den högsta delen på matlagningsutrustningen och den lägsta delen av kökskåpan anges i monteringsanvisningarna.

Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6"). Men på grundval av tolkningen av standarden SS-EN 60335-2-31 från 2002/07/11 i TC61 (underklausul 7.12.1 möte 15, dagordningspunkt 10.11), kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna.

Om instruktionerna för gassisen specificerar ett större avstånd måste dock dessa beaktas.

Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.).

ELEKTRISK ANSLUTNING

(avsnitt reserverat för kvalificerad personal)

Innan du utför något arbete på spiskåpan, koppla bort apparaten från elnätet.

1. Se till att inga elledningar inuti kåpan kopplas bort eller skadas.

Kontakta vid sådana fall närmaste servicecenter.

De elektriska anslutningarna skall utföras av kvalificerad personal. Anslutningarna måste utföras i enlighet med den lagstiftning som gäller.

Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inuti spiskåpan.
• Elsystemet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan).
• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C.
• Nätaggregatet är utrustat med en effektiv och korrekt jordanslutning enligt gällande lagar.
• Uttaget som används för anslutning är lättåtkomligt efter kåpans installation.

I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neutral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag.
• Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller annan anordning som garanterar bortkoppling från elnätet, med ett öppningsavstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori III.

Dessa anordningar för bortkoppling måste införlivas i strömförsörjningen i enlighet med reglerna för installation.

Den gul/gröna jordkabeln får inte avbrytas av brytaren.

Tillverkaren fransäger sig allt ansvar om säkerhetsföreskrifterna inte följs.

RÖKKANAL

KÄPA MED INTERN ÄTERCIRKULERING (FILTRERANDE)

I denna version passerar luften genom filtren i kol/zeolit och det joniserande systemet E.ION för att renas och återvinnas i miljön. Kontrollera att filtren i kol/zeolit har monterats på kåpan. Om så inte skulle vara fallet, placera dem så som anges i instruktionerna för montering.

MONTERINGSANVISNINGAR

avsnitt reserverat för kvalificerad personal

Kåpan kan installeras i olika konfigurationer.

De allmänna monteringsfaserna gäller för alla installationer.

Följ däremot, där det specificeras, de faser som motsvarar önskad installation.

DRIFT

NÄR SKALL DU SLÅ PÅ KÅPAN?

Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan.

Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter har sugits upp väl. Du kan ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen.

LUFTKVALITET

Luftens kvalitet visas av bladets färg.

Grönt = optimal kvalitet

Den första hastigheten: bibehåller den rena luften med låg konsumtion av elenergi.

Den andra hastigheten: normala driftsförhållanden.

Den tredje hastigheten: i närvaro av starka lukter och ångor.

Den fjärde hastigheten: snabb förbrukning av starka lukter och ångor.

(*)Obs: hastighet IV ej tillgänglig på modellerna SPRING och LYBRA

NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?

Metallfiltren måste rengöras var 30:e användningstimme.

Sedan aktiveras hastighet 3. ANMÄRKNING: SPRING och LYBRA har endast 3 hastigheter.

För mer information se kapitlet "UNDERHÅLL".

Motor ON/OFF Vid uppstart,är hastigheten den som sparats från den föregå- ende avstängningen.
Hastighetsökning från 1 till 4 Hastighet 4 är endast aktiv i nagra minutes, sen aktiveras hastig- het 3. ANMÄRKNING: SPRING och LYBRA endast 3 hastigheter.	Hastigheterna indikeras med lys- dioder på tangenterna: - * + - + + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker /	Hastigheterna indikeras med lys- dioder på tangenterna: - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * +
Hastighetsminskning från 4 till 1		Hastighet 4 (lys diod "+" blinkande)
Automatisk cykel: kāpan aktiveras endast vid forekomst av föroreningar. Funktionen avaktiveras om: - inga föroreningar avlåses under 3 timmar; - Du trycker en gäng till på knappen (▲); - man trycker på knapparna + och -
Sätt på /slå av ljuset
TIMER (röd blinkande lysdiod) Automatisk avstängning after 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gäng till på TIMER-knappen (▲). - Du trycker på ON/OFF-knappen (▲). FILTERLARM (Röd lysdiod med fast ljus med (▲) off) Underhäll av fettfilter after cirka 30 användingstimmar. Häll nedtryckt (▲) i 3 sekunder für att nollställa räknaren.

UNDERHÅLL

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Du bör inte använda rengöringsmedel som innehåller slipmedel, syror eller frätande ämnen samt trasor med grova ytor.

Konstant underhåll säkerställer apparatens korrekta drift och en god effektivitet under lång tid.

Särskild uppmärksamhet bör ägnas åt metallfettfiltren: regelbunden rengöring av filtren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser ska angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rostfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel".

Alternativet och för alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel eller med denaturerad sprit.

Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor.

Använd inte för mycket vatten i närheten av kontrollpanelen och av belysningsanordningarna för att undvika att vätskan när elektroniska delar.

Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa.

Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Det är förbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter inne i kåpan med vätskor eller andra medel.

För inre metalldelar se föregående paragraf.

METALLFETTFILTER

Det är lämpligt att tvätta metallfiltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem.

Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel.

Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen.

Tvätt i diskmaskin är tillåten men kan orsaka brunfärgning av filtren: för att minska detta problem skall du tvätta vid låga temperaturer (max 55°C).

Se monteringsanvisningarna för uttag och insättning av metallfettfiltret.

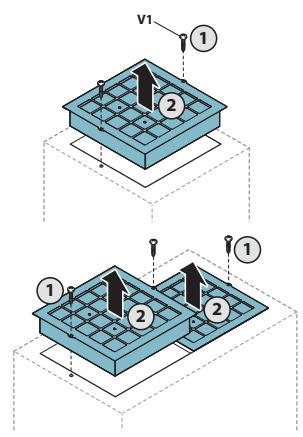

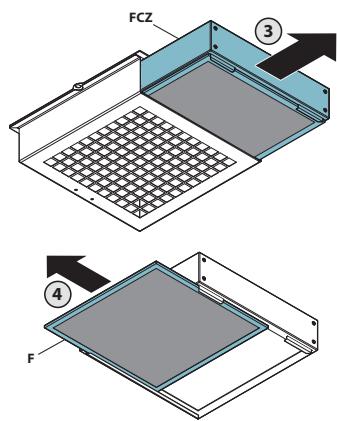

FILTER KOL/ZEOLIT

Innan man utför underhåll på filtret i kol/zeolit (FCZ) ska man avlägsna det nedre dammskyddsfiltret (F) och suga ut allt damm med en dammsugare.

Vid normal användning rekommenderas det att man återställer filtret i kol/zeolit var 18:e månad och att man byter ut det efter 3:e år. För att återställa det räcker det att man lägger in det i en vanlig ugn för hemmabruk vid en temperatur på 200°C i cirka 2 timmar. Vänta tills filtret svalnat innan det monteras på nytt.

Filtret kol/zeolit och det nedre dammskyddsfiltret får inte tvättas.

JONISERANDE RÖR (endast kvalificerad personal)

Koppla från strömförsörjningen innan rengöringen påbörjas. Vid normal användning rekommenderas det att man utför rengöring var 18:e månad och att man byter ut rören efter 5 år.

Avlägsna rören från monteringsstället och ta bort metallhöljet så som beskrivs i instruktionerna.

Rengör röret försiktigt med en trasa tillsammans med etylalkohol. Tvätta med tvål och vatten metallhöljet och skölj det noga.

Kontrollera att det är RIKTIGT TORRT (det rekommenderas att man lägger in det i ugnen vid 50°C i 10 min) innan man sätter tillbaka det på röret.

BELSYNING

Kåpan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning.

Om det skulle bli nödvändigt att byta ut spotlighten gör som i figuren.

Lysrör mod. (T5 13W) endast SPRING.

KASSERING I SLUTET AV LIVSLÄNGDEN

Symbolen med den överkryssade soptunnan som visas på din utrustning anger att produkten är en WEEE, det vill säga "Avfall som kommer från elektriska och elektroniska utrustningar"

och därför inte bör kastas i de osorterade soporna (det vill säga tillsammans med "blandat hushållsavfall") utan hanteras separat för att omfattas av lämpliga åtgärder för återanvändning, eller också till en specifik behandling för att på ett säkert sätt ta bort och kassera ämnen som är skadliga för miljön och utvinna de råvaror som kan återvinnas. Korrekt kassering av denna produkt kommer att bidra till att spara värdefulla resurser och undvika potentiella negativa effekter på människors hälsa och på miljön som skulle kunna orsakas av en olämplig kassering av avfallet.

Vänligen kontakta dina lokala myndigheter för ytterligare information om den närmaste återvinningscentralen. Man kan få sanktioner för felaktig kassering av detta avfall i enlighet med nationell lagstiftning.

INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER

EU-direktivet om WEEE-utrustning har genomförts på olika sätt i alla länder och därför föreslår vi, om du vill kassera denna utrustning, att du kontaktar de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN

Symbolen med den överkryssade soptunnan gäller endast inom den Europeiska unionen: om du vill kassera denna utrustning i andra länder råder vi dig att kontakta de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

VARNING!

Företaget förbehåller sig rätten att göra ändringar i apparaterna när som helst och utan föregående meddelande. Tryck, översättning och reproduktion, även delvis, av denna manual är bundna till tillverkarens godkännande.

Den tekniska informationen, de grafiska framställningarna och de specifikationer som finns i denna manual är indikativa och kan inte lämnas ut.

Manualens redigeringsspråk är italienska. Tillverkaren kan inte hållas ansvarig för eventuella skriv- eller översättningsfel.

TURVALLISUUSOHJEET JA VAROITUKSET

För installation av fläkten, läs kapitlet "SIKKERHETSANVISNINGER OG ADVARSLER" noggrant.

TEKNISKA DATA

avsnitt förbehållet kvalificerad personal

För de invändiga metalldelarna, se föregående avsnitt.

FETTFILTER I METALL

Det rekommenderas att tvätta metallfiltren ofta (minst en gång i månaden). Lägg dem i blöt i cirka 1 timme i kokande vatten med diskmedel utan att böja dem.

Använd inte frätande, syrahaltiga eller alkaliska rengöringsmedel.
