Tipo de producto	Cortacésped inalámbrico
Marca	Makita
Modelo	DLM380
Ancho de corte	380 mm
Velocidad en vacío	3 700 min⁻¹
Dimensiones (L x A x H) en uso	1 145 x 465 x 1 023 – 1 070 mm
Dimensiones (L x A x H) en almacenamiento	680 x 470 x 505 mm
Peso neto (con batería)	14,5 – 15,0 kg
Alimentación	Batería de iones de litio 36 V CC
Baterías compatibles	BL1815N, BL1830, BL1840
Altura de corte ajustable	25 – 75 mm
Nivel de presión sonora (LpA)	81 dB(A)
Nivel de potencia sonora (LWA)	93 dB(A)
Vibraciones (valor total)	≤ 2,5 m/s²
Funciones de seguridad	Llave de seguridad, parada automática, bloqueo de batería
Mantenimiento	Limpiar con un paño húmedo y jabón suave; retirar la llave y la batería antes de intervenir
Piezas de repuesto	Cuchilla, batería, cargador (Makita original)
Normas	CE, EN60335

Preguntas frecuentes - DC18RD DLM382PM2 MAKITA

¿Cómo arrancar el cortacésped Makita DLM380?

Asegúrese de que las dos baterías estén instaladas y cargadas. Inserte la llave de seguridad en el interruptor de enclavamiento. Presione el botón del interruptor mientras tira de la palanca del interruptor hacia usted. Suelte el botón una vez que el motor esté en marcha. Para detener, suelte la palanca.

¿Cómo ajustar la altura de corte?

Retire la llave de seguridad. Tire de la palanca de ajuste de altura de corte hacia el lado A, muévala a la altura deseada (25 a 75 mm) y luego suéltela para que encaje en la ranura del lado B. Los valores son aproximados.

¿Qué baterías usar con el cortacésped?

Utilice exclusivamente las baterías Makita especificadas: BL1815N, BL1830 o BL1840. Nunca use otras baterías.

¿Cómo instalar o retirar la batería?

Para instalar: abra la tapa de la batería tirando de la palanca de bloqueo, inserte la batería alineando la lengüeta con la ranura hasta que haga clic. Para retirar: abra la tapa, presione el botón frontal de la batería y deslícela.

¿Qué hacer si el cortacésped no arranca?

Verifique que las dos baterías estén instaladas y cargadas. Asegúrese de que la llave de seguridad esté insertada. Si el problema persiste, recargue o reemplace las baterías.

¿Cómo limpiar el cortacésped?

Retire la llave de seguridad y la batería. Use un paño húmedo con jabón suave. No use agua a presión. Limpie regularmente debajo de la plataforma para eliminar la hierba acumulada.

¿Cuándo y cómo reemplazar la cuchilla?

Retire la llave de seguridad y la batería. Use guantes. Incline el cortacésped de lado. Use la llave proporcionada para aflojar el perno. Reemplace la cuchilla respetando la dirección de rotación indicada por una flecha. Apriete firmemente.

¿Cómo guardar el cortacésped?

Retire la batería y la llave de seguridad. Límpielo. Pliegue los mangos (despliegue el mango inferior, afloje las tuercas y gire el mango superior hacia atrás). Guarde en un lugar fresco y seco, protegido de las heladas.

¿Cuáles son las precauciones de seguridad esenciales?

Lea el manual. Use calzado resistente y pantalones largos. Nunca corte el césped bajo la lluvia. Mantenga las manos y los pies alejados de la cuchilla. Retire la llave de seguridad antes de cualquier mantenimiento.

El cortacésped se detiene durante el uso, ¿por qué?

Esto puede deberse a una batería descargada, sobrecarga (hierba demasiado alta) o sobrecalentamiento. Deje enfriar, recargue las baterías o aumente la altura de corte. Si el problema persiste, contacte al servicio postventa.

MANUAL DE USUARIO DC18RD DLM382PM2 MAKITA

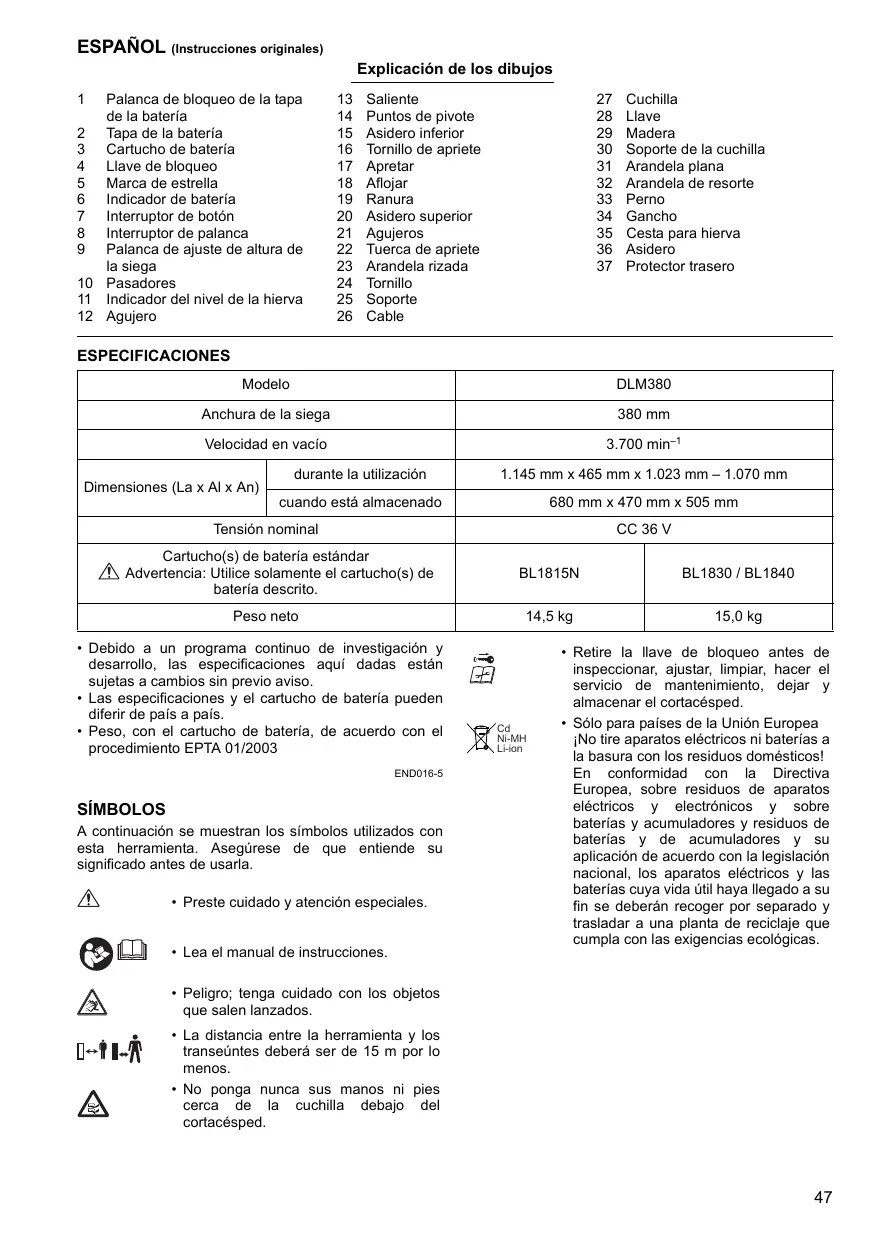

Explicación de los dibujos

1	Palanca de bloqueo de la tapa de la batería	13	Saliente	27	Cuchilla
		14	Puntos de pivote	28	Llave
2	Tapa de la batería	15	Asidero inferior	29	Madera
3	Cartucho de batería	16	Tornillo de apriete	30	Soporte de la cucilla
4	Llave de bloqueo	17	Apretar	31	Arandela plana
5	Marca de estrella	18	Aflojar	32	Arandela de resorte
6	Indicador de batería	19	Ranura	33	Perno
7	Interruptor de botón	20	Asidero superior	34	Gancho
8	Interruptor de palanca	21	Agujeros	35	Cesta para hierva
9	Palanca de ajuste de alta de la siega	22	Tuerca de apriete	36	Asidero
		23	Arandela rizada	37	Protector trasero
10	Pasadores	24	Tornillo
11	Indicador del nivel de la hierva	25	Soporte
12	Agujero	26	Cable

ESPECIFICACIONES

Modelo		DLM380
Anchura de la siega		380 mm
Velocidad en vacio		3.700 min-1
Dimensiones (La x Al x An)	durante la utilización	1.145 mm x 465 mm x 1.023 mm - 1.070 mm
	cuando está almacenado	680 mm x 470 mm x 505 mm
Tensión nominal		CC 36 V
Cartucho(s) de batería estándar Advertencia: Utilice solamente el cartucho(s) de batería descrito.		BL1815N	BL1830 / BL1840
Peso neto		14,5 kg	15,0 kg

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso. Las especificaciones y el cartucho de batería pueden diferir de un país a otro.
• Peso, con el cartucho de batería, de acuerdo con el procedimiento EPTA 01/2003

SÍMBOLOS

A continuación se muestran los símbolos utilizados con esta herramienta. Asegúrese de que entiende su significado antes de usarla.

• Preste cuidado y atención especiales.

• Lea el manual de instrucciones.

• Peligro; tenga cuidado con los objetos que salen lanzados.

• La distancia entre la herramienta y los transeúntes debe ser de 15 m por lo menos.
• No ponga nunca sus manos ni pies cerca de la cuchilla bajo del cortacésped.
• Retire la llave de bloqueo antes de inspeccionar, ajustar, limpiar, hacer el servicio de mantenimiento, engrasar y almacenar el cortacésped.
• Solo para países de la Unión Europea: No tire aparatos eléctricos ni baterías a la basura con los residuos domésticos. En conformidad con la Directiva Europea sobre residuos de aparatos eléctricos y electrónicos y sobre baterías y acumuladores y residuos de baterías y acumuladores, y su aplicación de acuerdo con la legislación nacional, los aparatos eléctricos y las baterías cuya vida útil haya llegado a su fin deberán recogerse por separado y trasladarse a una planta de reciclaje que cumpla con las exigencias ecológicas.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen todas las advertencias e instrucciones, se podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves.

Guarde todas las advertencias e instrucciones para futuras referencias.

1. No inserte la llave en el cortacésped hasta que esté listo para ser utilizado.
2. Este aparato no ha sido pensado para ser usado por personas (incluidos niños) con sus capacidades físicas, sensoriales o mentales mermadas, o sin experiencia y conocimiento, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato.
3. Los niños pequeños deben ser supervisados para asegurar que no juegan con el aparato.
4. No permita nunca que niños o personas no familiarizadas con estas instrucciones utilicen la máquina. Los reglamentos locales pueden restringir la edad del operario.
5. No utilice nunca la máquina cuando haya sido tratada por un animal y no se hayan podido en el camino.
6. Tenga en cuenta que el operario o usuario es el responsable de los accidentes o riesgos ocasionados a otras personas o propiedades de las mismas.
7. Mientras utilice la máquina, póngase siempre calzado robusto y pantalones largos. No utilice la máquina estando descalzo ni con sandalias abiertas. Evite ponerse ropa o joyas que queden holgadas o que tengan cordones colgando o corbatas. Puede engancharse en las piezas que se mueven.
8. Utilice la máquina solamente en luz diurna o con buena luz artificial.
9. Evite utilizar la máquina en hierba mojada.
10. No utilice nunca el cortacésped en la lluvia.
11. Utilización y cuidado de la herramienta de batería: Cargue la batería solamente con el cargador especificado por el fabricante. Un cargador que es apropiado para un tipo de cartucho de batería puede crear un riesgo de incendio cuando se utilice con otro cartucho de batería.
12. Utilice las herramientas eléctricas solamente con los cartuchos de batería designados específicamente para ellas. La utilización de cualquier otro cartucho de batería puede crear un riesgo de heridas o incendio.
13. Cuando el cartucho de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan hacer conexión entre un terminal y otro. Si se cortocircuitan entre sí los terminales de la batería podrán producirse quemaduras o un incendio.
14. En condiciones abusivas, es posible que salga líquido de la batería; evite el contacto con él. Si se produce un contacto accidental, enjuague con agua. Si el líquido entra en los ojos, además de enjuagarlos, solicite asistencia médica. El líquido expulsado de la batería puede ocasionar irritación y quemaduras.
15. Sujete siempre firmemente el asidero.
16. Asegúrese siempre de que en pendientes apoya bien los pies.
17. Camine, nunca corra.
18. No agarre las cuchillas de corte o bordes de corte expuestos cuando recoja o sujete el aparato.
19. Condición física — No utilice el cortacésped bajo la influencia de drogas, alcohol, o cualquier medicación.
20. No quite los protectores y manténgalos en buen estado de funcionamiento.
21. Mantenga las manos y los pies alejados de las cuchillas giratorias. Precaución — Las cuchillas siguen girando por inercia después de apagar la máquina.
22. Retire la llave antes de hacer el servicio de mantenimiento, limpieza o retirar material del aparato de jardinería.
23. Utilice solamente las cuchillas genuinas del fabricante especificadas en este manual.
24. Compruebe las cuchillas cuidadosamente para ver si tienen grietas o daños antes de comenzar la operación. Reemplace las cuchillas agrietadas o dañadas inmediatamente.
25. Asegúrese de que el área está despejada de gente antes de segar. Detenga el cortacésped si entra alguien en el área.
26. Retire los objetos extraños tales como rocas, alambres, botellas, huesos y palos largos del área de trabajo antes de segar para evitar heridas personales o daños al cortacésped.
27. Detenga la operación inmediatamente si nota algo inusual. Apague el cortacésped y retire la llave del aparato. Después inspeccione el cortacésped.
28. No intente nunca realizar el ajuste de altura de las ruedas cuando el cortacésped está en marcha.
29. Suelte la palanca de interruptor y espere a que la cuchilla deje de girar antes de cruzar caminos de acceso, paseos, carreteras, o cualquier área cubierta con gravilla. Retire también la llave si la deja, si se adelanta para recoger o retirar algo del camino, o por cualquier otra razón que pueda distraerle de lo que está haciendo.
30. Los objetos golpeados por la cuchilla del cortacésped pueden ocasionar graves heridas personales. El césped debe ser siempre examinado atentamente y despejado de todos los objetos antes de cada siega.
31. Si el cortacésped golpea un objeto extraño, siga estos pasos:

Detenga el cortacésped, suelte la palanca de interruptor y espere hasta que la cuchilla se haya detenido completamente. - Retire la llave de bloqueo y el cartucho de batería.

• Inspeccione detenidamente el cortacésped para ver si se ha dañado.
• Sustituya la cuchilla si tiene cualquier tipo de daño.

Repare cualquier daño antes de volver a poner en marcha y continuar utilizando la cortadora de césped.

1. Compruebe la bolsa trasera con frecuencia para ver si está gastada o deteriorada. Para el almacenaje, asegúrese siempre de que la bolsa trasera está vacía. Sustituya la bolsa si está gastada con una bolsa de recambio de fábrica por seguridad.
2. Detenga el motor y retire la llave siempre que deje el equipo, antes de limpiar la carcasa del cortacésped, y antes de realizar reparaciones o inspecciones.
3. Utilice mucha precaución cuando retroceda o tire de la máquina hacia usted.
4. Detenga la cuchilla(s) si la máquina tiene que ser inclinada para transportarla cuando atraviese superficies que no sean de hierba, y cuando transporte la máquina hasta o desde el área donde la utiliza.
5. No utilice nunca la máquina con protectores o escudos defectuosos, ni sin los dispositivos de seguridad, por ejemplo, deflectores y/o recogedores de hierba, en su sitio.
6. Encienda el motor con cuidado de acuerdo con las instrucciones y con los pies bien alejados de la cuchilla(s).
7. No incline la máquina cuando vaya a encender el motor, excepto si la máquina tiene que ser inclinada para arrancarla. En este caso, no la incline más de lo absolutamente necesario y levante solamente la parte que está alejada del operario.
8. No ponga en marcha la máquina cuando se encuentre enfrente de la abertura de descarga.
9. No ponga las manos ni los pies cerca o debajo de las piezas giratorias. Manténgase alejado de la abertura de descarga en todo momento.
10. No transporte la máquina cuando el cortacésped está encendido.
11. Detenga la máquina, y retire el dispositivo de inactivación. Asegúrese de que todas las piezas que se mueven se hayan parado completamente.

Siempre que vaya a parar la máquina, - antes de retirar obstrucciones o desatascar la tolva, - antes de comprobar, limpiar o trabajar en la máquina, - después de haber golpeado un objeto extraño. Inspeccione la máquina para ver si está dañada y realice las reparaciones antes de volver a ponerla en marcha y utilizarla;

1. Si la máquina comienza a vibrar anormalmente (compruebe inmediatamente)

inspeccione para ver si está dañada, - sustituya o repare cualquier pieza dañada, - compruebe si hay una pieza floja y apriétela.

1. Tenga cuidado durante el ajuste de la máquina para evitar pillarse los dedos entre las cuchillas que se mueven y las piezas fijas de la máquina.
2. Siegue a través de la cara de la pendiente, nunca de arriba a abajo. Extreme las precauciones cuando cambie de dirección en pendientes. No siegue en cuestas empinadas excesivamente.
3. No lave la máquina con una manguera; evite mojar el motor y las conexiones eléctricas.
4. Compruebe el perno de montaje de la cuchilla a intervalos frecuentes para ver que está bien apretado.
5. Mantenga todas las tuercas, pernos y tornillos apretados para asegurar que el equipo está en condiciones de trabajo seguras.
6. Deje siempre que la máquina se enfríe antes de almacenarla.
7. Cuando haga el mantenimiento a las cuchillas, sea consciente de que, excepto que la fuente de alimentación esté apagada, las cuchillas todavía se pueden mover.
8. Sustituya las piezas gastadas o dañadas por seguridad. Utilice solamente piezas de repuesto y accesorios genuinos.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:

NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya a esta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no observar las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.

ENC007-8

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PARA EL CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso del cartucho de batería se acorta notablemente, deje de usar inmediatamente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.
4. Si entra electrólito en sus ojos, aclárelos con agua limpia y vea a un médico inmediatamente. Existe el riesgo de poder perder la vista.
5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia.

Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

1. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50 °C.
2. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.
3. Tenga cuidado de no dejar caer ni golpear el cartucho de batería.
4. No utilice una batería dañada.
5. Siga los reglamentos locales referentes al desecho de la batería.

GUARDE ESTAS INSTRUCCIONES.

Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente. Detenga siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a temperatura ambiente de 10 °C - 40 °C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.
4. Cargue el cartucho de batería una vez cada seis meses si no lo utiliza durante un período de tiempo prolongado.

Instalación o desmontaje del cartucho de batería. PRECAUCIÓN:

• Apague siempre la herramienta antes de instalar o extraer el cartucho de batería.
• Asegúrese de que ha bloqueado la tapa de la batería antes de utilizar la herramienta. De lo contrario, el barro, la suciedad o el agua podrán ocasionar daños a la herramienta o al cartucho de batería.
• Instale siempre el cartucho de batería completamente hasta que no pueda verse el indicador rojo. En caso contrario, podría caerse accidentalmente de la herramienta y ocasionarle heridas a usted o a quien que esté cerca de usted.
• No instale el cartucho de batería empleando fuerza. Si el cartucho no se desliza al interior fácilmente, será porque no está siendo insertado correctamente.

NOTA:

• La herramienta no funciona con un cartucho de batería solamente.

Para instalar el cartucho de batería:

1. Tire de la palanca de bloqueo de la tapa de la batería hacia usted y abra la tapa de la batería. (Fig. 1)
2. Para instalar el cartucho de batería, alinee la lengüeta del cartucho de batería con la ranura de la carcasa y deslícelo hasta que encaje en su sitio. Insértelo a tope hasta que se bloquee en su sitio produciendo un pequeño chasquido. Si puede ver el indicador rojo en el lado superior del botón, no estará bloqueado completamente. (Fig. 2)
3. Inserte la llave de bloqueo en el lugar como se muestra en la figura, a tope. (Fig. 3)
4. Cierre la tapa de la batería y presiónela hasta que se quede trabada con la palanca de bloqueo.

Para retirar el cartucho de batería del cortacésped:

1. Tire de la palanca de bloqueo de la tapa de la batería hacia usted y abra la tapa de la batería.
2. Deslícelo de la herramienta a la vez que desliza el botón de la parte frontal del cartucho.
3. Saque la llave de bloqueo.
4. Cierre la tapa de la batería.

Sistema de protección de la batería

La herramienta está equipada con un sistema de protección de la herramienta/batería. Este sistema corta automáticamente la alimentación del motor para alargar la vida útil de la herramienta y de la batería.

La herramienta se detendrá automáticamente durante la operación si la herramienta o la batería son puestas en una de las condiciones especiales. En algunas condiciones, los indicadores se iluminarán.

Protección de sobrecarga

Cuando la herramienta sea realizada de una forma que dé lugar a que tenga que absorber una corriente anormalmente alta, la herramienta se detendrá automáticamente sin ninguna indicación. En esta situación, apague la herramienta y detenga la tarea que ocasiona la sobrecarga de la herramienta. Después encienda la herramienta para volver a empezar.

Protección contra el recalentamiento

Cuando la herramienta o la batería se recaliente, la herramienta se detiene automáticamente sin ninguna indicación. La herramienta no se pondrá en marcha aunque la encienda. En esta situación, deje que la herramienta o la batería se enfríe antes de encender la herramienta otra vez.

NOTA:

• La protección contra el recalentamiento funciona solamente con un cartucho de batería que tenga la marca de estrella. El sistema de protección contra el recalentamiento de la herramienta funciona con cualquier cartucho de batería. (Fig. 4)

Protección contra la descarga excesiva (Fig. 5)

Cuando la capacidad de batería restante sea baja, el indicador de batería parpadeará en el lado aplicable de la batería. Si se sigue utilizando, la herramienta se detendrá y el indicador de batería se iluminará durante unos 10 segundos. En esta situación, cargue el cartucho de batería.

Accionamiento del interruptor de alimentación

ADVERTENCIA:

• Antes de instalar el cartucho de batería en la herramienta, compruebe siempre para cerciorarse de que el interruptor de palanca se acciona debidamente y que vuelve a la posición original cuando lo suelte. La utilización de una herramienta con un interruptor que no se acciona debidamente puede dar lugar a la pérdida de control y graves heridas personales.

NOTA:

• Si intenta segar mucha hierba de una vez es posible que el motor no pueda ponerse en marcha debido a la sobrecarga. En este momento, cambie la altura de la siega a un nivel más alto y vuelva a comenzar.
• La cortadora de césped no se pone en marcha sin apretar el interruptor de botón mientras se apriete el interruptor de palanca.

Este cortacésped está equipado con un interruptor de enclavamiento e interruptor de asidero. Si se produce un funcionamiento inusual con cualquiera de estos interruptores, detenga la operación inmediatamente y haga que se los comprueben en el Centro de Servicio Makita autorizado más cercano.

1. Instale los cartuchos de batería. Inserte la llave de bloqueo en el interruptor de enclavamiento y después cierre la tapa de la batería. (Fig. 3)
2. Presione el interruptor de botón.
3. Tire del interruptor de palanca hacia usted cuando presiona el interruptor de botón.
4. Suelte el botón de interruptor tan pronto como el motor se ponga en marcha. La cortadora de césped continúa en marcha hasta que suelte el interruptor de palanca. (Fig. 6)
5. Suelte la palanca del interruptor para parar el motor.
6. Cuando no lo esté utilizando, retire la llave de bloqueo. Almacene la llave de bloqueo en un lugar seguro, fuera del alcance de los niños.

Ajuste de la altura de la siega (Fig. 7)

ADVERTENCIA:

• No ponga nunca su mano ni pierna bajo la unidad del cortacésped cuando ajuste la altura de la siega.
• Asegúrese siempre de que la palanca encaja en la ranura debidamente antes de la operación.

La altura de la siega se puede ajustar en el rango de entre 25 mm - 75 mm.

1. Retire la llave de bloqueo.
2. Tire de la palanca de ajuste de altura de la siega hacia el lado A. Muévala hasta el nivel de altura de siega que desee. Asegúrese de que los pasadores de la palanca de ajuste de la altura de la siega encajen en los agujeros y que la palanca vuelva al lado B.

NOTA:

• Las cifras de altura de la siega deben ser consideradas solo como guía, ya que el estado del césped o el suelo podrán hacer que la altura del césped sea ligeramente diferente de la cifra de altura establecida.
• Realice una prueba segando hierba en un lugar menos notorio para tener la altura que desea.
• Es más fácil mover la palanca de ajuste de altura de la siega con la herramienta sujeta firmemente. (Fig. 8)

Indicador del nivel de la hierba (Fig. 9)

El indicador del nivel de la hierba muestra el volumen de la hierba recogida.

• Cuando la cesta para hierba no está llena, el indicador flota durante la siega.
• Cuando la cesta para hierba está llena, el indicador no flota durante la siega. En este caso, detenga la siega inmediatamente y vacíe la cesta. Después de vaciar la cesta, límpiela de forma que su malla ventile el aire.

NOTA:

• Este indicador es aproximado. Dependiendo de las condiciones del interior de la cesta, este indicador puede no funcionar debidamente.

MONTAJE

ADVERTENCIA:

• Asegúrese siempre de que la llave de bloqueo y el cartucho de batería han sido retirados antes de realizar cualquier trabajo en el cortacésped. Si no retira la llave de bloqueo y el cartucho de batería, podrá resultar en graves heridas personales a causa de un arranque accidental.
• No ponga nunca en marcha la herramienta a menos que esté completamente ensamblada. La utilización de la herramienta en un estado parcialmente ensamblado podrá resultar en graves heridas personales a causa de un arranque accidental.

Instalación de la tapa de la batería

ADVERTENCIA:

• No inserte la llave de bloqueo y el cartucho de batería antes de instalar la tapa de la batería. En caso contrario podrán producirse heridas graves.

Instale la tapa de la batería completamente antes de usar la herramienta para proteger la herramienta y el cartucho de batería del barro, la suciedad, o el agua.

1. Coloque la tapa de la batería en la herramienta alineando los salientes en la herramienta y los agujeros de la tapa de la batería. (Fig. 10)
2. Coloque las manos en el medio de la tapa de la batería y presiónela hacia abajo. (Fig. 11)
3. Antes de realizar la primera operación, compruebe que los puntos de pivote de la tapa de la batería están ensamblados correctamente. Para comprobarlo, tire de la palanca de bloqueo de la tapa de la batería hacia usted y abra la tapa de la batería. (Fig. 12)

Instalación del asidero (Fig. 13, 14 y 15)

ADVERTENCIA:

• Cuando instale los asideros, coloque los cables de forma que no sean pillados con ninguna casa entre los asideros.
• Afloje los tornillos de apriete (dos piezas).
• Expanda el asidero inferior a todos lados del mismo y con el expandido en esta posición, piviote hacia atrás y después encájelo en la ranura de la cubierta.
• Apriete los tornillos de apriete en ambos lados para sujetar el asidero inferior.
• Levante el asidero superior y alinee los orificios para tornillos en el asidero superior con los del asidero inferior. Sujételos con los tornillos, arandelas rizadas y tuercas de apriete suministrados.

NOTA:

• Ahora, sujete el asidero superior firmemente de forma que no se le caiga de la mano.

NOTA:

• Instale el asidero superior de forma que la dirección del asidero superior y el cable de suministro de alimentación estén en la posición que se muestra en la figura. (Fig. 16)

Desmontaje o instalación de la cuchilla (Fig. 17 y 18)

ADVERTENCIA:

• Retire siempre la llave de bloqueo y el cartucho de batería cuando vaya a desmontar o instalar la cuchilla. Si no retira la llave de bloqueo y el cartucho de batería, podría ocasionar una herida grave.
• La cuchilla sigue girando por inercia durante unos segundos después de soltar el interruptor. Asegúrese de que la cuchilla se ha detenido completamente.
• Póngase siempre guantes cuando maneje la cuchilla.
• Ponga el cortacésped sobre su costado de forma que la palanca de ajuste de altura de siega esté colocada en el lado superior.
• Para bloquear la cuchilla, inserte madera o algo similar en la cortadora de césped.
• Afloje el perno girándolo hacia la izquierda con la llave de cubo.
• Retire el perno, arandela de resorte, arandela plana y cuchilla en ese orden.

Para instalar la cuchilla, siga el procedimiento de desmontaje de la cuchilla a la inversa.

ADVERTENCIA:

• Instale la cuchilla con cuidado porque tiene una orientación hacia arriba/abajo.
• Apriete el perno girándolo hacia la derecha firmemente para sujetar la cuchilla.
• Ponga la cuchilla de forma que el lado de la cuchilla con flecha de dirección de giro quede orientado hacia afuera.
• Asegúrese de que la cuchilla está instalada firmemente.

Instalación de la cesta para hierba (Fig. 19 y 20)

Retire la llave de bloqueo.

Levante el protector trasero de la unidad de la cortadora de césped.

Enganche la cesta para hierba en la ranura de la unidad de la cortadora de césped.

OPERACIÓN

Siega

ADVERTENCIA:

• Antes de segar, retire los palos y piedras del área de siega. Además, retire cualquier maleza del área de siega de antemano.
• Póngase siempre gafas de seguridad o gafas de protección con escudos laterales cuando utilice el cortacésped.

Sujete firmemente el asidero del cortacésped con ambas manos cuando siegue.

La anchura entre el centro de las ruedas delanteras muestra la guía de la amplitud de corte. Para una siega uniforme, solape parcialmente el área de siega con el área segada previamente.

Compruebe periódicamente el nivel de la cesta para hierba, y vacíela antes de que se llene. Antes de cada comprobación periódica, asegúrese de parar el cortacésped y quitar la llave de bloqueo y el cartucho de batería.

NOTA:

• La realización del cortacésped con la cesta para hierba llena impide el giro uniforme de la cuchilla y asigna una carga extra al motor, que pueda ocasionar una avería.

Siega de un césped largo (Fig. 21)

No intente cortar hierba larga de una sola vez. En su lugar, siegue el césped en etapas, dejando uno o dos días entre las siegas, hasta que el césped esté uniformemente cortado.

NOTA:

• Si cortas hierba larga de una sola vez, puedes hacer que la hierba muera y/o bloquee el interior de la unidad principal.

Vaciado de la cesta para césped (Fig. 22)

ADVERTENCIA:

• Para reducir el riesgo de un accidente, compruebe regularmente la cesta para hierba para ver si tiene algún daño o resistencia debilitada y reemplácela si es necesario.
• Suelte la palanca de interruptor.
• Retire la llave de bloqueo.
• Abra el protector trasero y saque la cesta para hierba con su asidero.
• Vacíe la cesta para hierba.

• Asegúrese siempre de que la llave de bloqueo y el cartucho de batería han sido retirados del cortacésped antes de almacenar o intentar realizar la inspección o el mantenimiento.
• Póngase guantes cuando realice la inspección o el mantenimiento.

PRECAUCIÓN:

• No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas.

MANTENIMIENTO

1. RETIRE LA LLAVE DE BLOQUEO. Almacénela en un lugar seguro fuera del alcance de los niños.
2. Limpie su cortacésped utilizando solamente jabón suave y un paño humedecido. No pulverice ni vierta agua sobre su cortacésped cuando lo limpie.
3. Ponga el cortacésped sobre su costado y limpie los recortes de hierba que se hayan acumulado debajo de la cubierta del cortacésped.
4. Compruebe todas las tuercas, pernos, pomos, tornillos, sujetadores, etc. para ver que están bien apretados.
5. Inspeccione las piezas que se mueven para ver si están dañadas, rotas o gastadas. Haga que le reparen cualquier pieza dañada o que falte.
6. Antes de almacenar el cortacésped, retire el cartucho de batería.
7. Almacénelo en interiores en un lugar fresco, seco y cerrado con llave. No almacene el cortacésped y el cargador en lugares donde la temperatura pueda alcanzar o exceder los 40 °C.

Almacenamiento (Fig. 23, 24 y 25)

ADVERTENCIA:

• Cuando transporte o almacene la cortadora de césped, sujétela por el asidero y la empuñadura delantera. Si la sujeta solamente por los asideros PODRÁ ocasionar una herida grave o daños al cortacésped.
• Afloje el tornillo de apriete, expanda el asidero inferior hacia los lados y después mueva hacia abajo el asidero al frente. Ahora, sujete la empuñadura delantera firmemente de forma que no se caiga en el azo alejado de la herramienta.
• Afloje la tuerca de apriete y pivote el asidero superior hacia atrás.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados por centros de servicio autorizados de Makita, siempre con piezas de repuesto de Makita.

SOLUCIÓN DE PROBLEMAS

Antes de solicitar reparaciones, realice su propia inspección en primer lugar. Si encuentra un problema que no está explicado en el manual, no intente desarmar la herramienta. En su lugar, pregunte en centros de servicios autorizados de Makita, utilizando siempre piezas de repuesto de Makita para las reparaciones.

Estado de malfuncimiento	Causa	Acción
El cortacésped no se pone en marcha.	No hay instalados dos cartuchos de batería.	Instale los cartuchos de batería cargados.
	Problema de batería (poca tensión)	Recargue el cartucho de batería. Si la recarga no se realiza efectivamente, sustituya el cartucho de batería.
	La llave de bloqueo no está insertada.	Inserte la llave de bloqueo.
El motor se para afterwards de usarlo un poco.	El nivel de energia de la batería es bajo.	Recargue el cartucho de batería. Si la recarga no se realiza efectivamente, sustituya el cartucho de batería.
	La alta de corte ajustada es muy baja.	Suba la alta.
No alcanza el máximo de RPM.	El cartucho de batería está instalada incorrectly.	Instale el cartucho de batería como se describe en este manual.
	La potencia de la batería está Cayendo.	Recargue el cartucho de batería. Si la recarga no se realiza efectivamente, sustituya el cartucho de batería.
	El sistema de acontecimiento no funciona correctamente.	Pida a su centro de serviceo autorizado local que se lo reparen.
La herramipta de corte no gira. jdetenga la这其中ina inmediatamente!	Se han atascado objetivos extraños tales como una rama cerca de la cucilla.	Retire el objecto extraño.
	El sistema de acontecimiento no funciona correctamente.	Pida a su centro de serviceo autorizzato local que se lo reparen.
Vibración anomal: jdetenga la这其中ina inmediatamente!	La cucilla está desequilibrada, excessivement o desigualmente gastada.	Sustituya la cucilla.

PRECAUCIÓN:

• Estos accesorios o aditamentos están recomendados para su uso con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento puede suponer un riesgo de lesiones personales. Utilice el accesorio o aditamento exclusivamente para su uso declarado.

Si necesita información más detallada sobre estos accesorios, consulte con su centro local de servicios de Makita.

Cuchilla, batería y cargador genuinos de Makita

NOTA:

• Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Puede variar de un país a otro.

Ruido

El nivel de ruido A-ponderado típico determinado de acuerdo con la norma 2000/14/CE:

Nivel de presión sonora (LpA): 81 dB (A)

Nivel de potencia sonora (LWA): 93 dB (A)

Incerteza (K): 3 dB (A)

Póngase protectores en los oídos

Vibración

El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN60335:

Emisión de vibración (a_h): 2,5 m/s² o menos

Incerteza (K): 1,5 m/s²

• El valor de emisión de vibración declarado ha sido medido de acuerdo con el método de prueba estándar y se puede usar para comparar una herramienta con otra.
• El valor de emisión de vibración declarado también se puede usar en una valoración preliminar de exposición.

ADVERTENCIA:

• La emisión de vibración durante la realización real de la herramienta eléctrica puede variar del valor de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada.
• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de realización (teniendo en cuenta todas las partes del ciclo operativo, tal como las veces cuando la herramienta está apagada y cuando está funcionando en vacío, además del tiempo de gatillo).

Para países europeos solamente

Declaración de conformidad CE

Makita declara que la(s) máquina(s) siguiente(s):

Designación de la máquina:

Cortadora de Césped

Modelo N°/ Tipo: DLM380

Especificaciones: consulte la tabla de

"ESPECIFICACIONES".

Cumplen con las directivas europeas siguientes:

2000/14/CE, 2006/42/CE

Están fabricadas de acuerdo con las normas o documentos normalizados:

EN60335

El archivo técnico de acuerdo con la norma 2006/42/CE está disponible en:

Makita International Europe Ltd.

El procedimiento de valoración de conformidad requerido por la Directiva 2000/14/CE ha sido realizado de acuerdo con el anexo VI.

Organismo facultativo:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Núremberg, Alemania

Número de identificación 0197

Nivel de potencia de sonido medido: 93 dB (A)

Nivel de potencia de sonido garantizado: 94 dB (A)

1.10.2013

Tomoyasu Kato

Director

Makita Corporation

Cortadora de Grama a Batería

Modelos n°/ Tipo: DLM380

Organismo Notificado:

TÜV Rheinland LGA Products GmbH

Tillystraße 2
