MANUAL DE USUARIO WP-N1( 1 J1 NIKON

Carcasa subacuática WP-N1 Manual del usuario

Gracias por adquirir una carcasa subacuática WP-N1 para cámaras digitales Nikon 1 J1 y J2. La WP-N1 resiste profundidades de hasta 40 m (130 pies), permitiendo la realización de imágenes bajo el agua o con lluvia o nieve. La finalidad de este manual es la de ayudarle a disfrutar de la realización de imágenes utilizando la carcasa subacuática. Guarde este manual en un lugar en donde todos aquellos que utilicen el producto puedan leerlo, y antes del uso asegúrese de leerlo detenidamente junto con el manual de la cámara. Símbolos y convenciones Para facilitar la búsqueda de información necesaria, se han utilizado los siguientes símbolos y convenciones: Este icono indica precauciones, información que debe leerse antes del uso para evitar dañar la cámara o la carcasa subacuática. Este icono indica notas, información que debería leerse antes de utilizar el producto. Este icono indica referencias a otras páginas de este manual.

D Importante: Leer antes del uso Antes de utilizar la carcasa subacuática en o cerca del agua, compruebe si existen fugas tal y como se describe en las páginas 5 y 9 de este manual. A Por su seguridad Antes de utilizar este producto por primera vez, lea las instrucciones de seguridad que encontrará en “Por su seguridad” (0 iii–vi). A Formación para la toda la vida Como parte del compromiso que Nikon ha asumido para ofrecer asistencia y formación permanente sobre sus productos bajo el lema “Formación para toda la vida”, en los siguientes sitios web se puede acceder a información en línea que se actualiza de forma periódica: • Para los usuarios de EE.UU.: http://www.nikonusa.com/ • Para los usuarios de Europa y África: http://www.europe-nikon.com/support/ • Para los usuarios de Asia, Oceanía y Oriente Medio: http://www.nikon-asia.com/

Visite estos sitios para mantenerse actualizado y conocer la información más reciente sobre productos, consejos, respuestas a preguntas frecuentes (FAQs) y recomendaciones generales sobre fotografía e imágenes digitales. También puede pedir información adicional al representante Nikon de su zona. Visite la siguiente dirección URL para encontrar información de contacto http://imaging.nikon.com/

Por su seguridad Para evitar dañar su producto Nikon o lesionar a otras personas o a usted mismo, lea al completo las siguientes precauciones de seguridad antes de utilizar este equipo. Mantenga estas instrucciones de seguridad en donde todos los que utilicen el producto puedan leerlas. Las consecuencias que se pueden derivar del incumplimiento de las precauciones señaladas en esta sección se indican mediante el siguiente símbolo: Este icono denota advertencias. Para evitar posibles lesiones, lea todas las advertencias antes de utilizar este producto Nikon.

ADVERTENCIAS A No desmontar. Si hace caso omiso de esta precaución podría sufrir lesiones o el producto podría no funcionar correctamente. Si el producto se rompe a causa de una caída u otro tipo de accidente, llévelo a un representante del servicio técnico autorizado de Nikon para su inspección, teniendo cuidado de no lesionarse con las partes rotas.

A En caso de funcionamiento incorrecto, apague la cámara inmediatamente. Si observa la aparición de humo o un olor inusual procedente del equipo, retire inmediatamente la batería de la cámara, teniendo cuidado de no quemarse. Continuar operándolo podría resultar en lesiones. Después de extraer la batería de la cámara, lleve el equipo a un representante del servicio técnico autorizado de Nikon para su inspección.

A No utilizar si hay gas inflamable. No utilice equipos electrónicos en lugares donde haya gas inflamable, ya que podría producirse una explosión o un incendio.

A Tome las precauciones necesarias al utilizar el flash. • Usar el flash cerca de los ojos de su sujeto podría provocar pérdida visual temporal. Debe tener especial cuidado al fotografiar a niños; en dicho caso deberá mantener el flash a no menos de 1 metro (39 pulgadas) de distancia del sujeto. • No apunte el flash al conductor de un vehículo. No cumplir con esta precaución podría causar accidentes.

A Manténgase fuera del alcance de los niños. Hacer caso omiso de esta precaución puede causar lesiones. Igualmente, tenga en cuenta que las partes pequeñas pueden producir riesgos de asfixia. Si un niño ingiere cualquier pieza de este equipo, solicite asistencia médica inmediatamente.

A No coloque nunca la correa alrededor del cuello de un niño. Colocar la correa alrededor del cuello de un bebé o niño podría provocar una estrangulación.

A No bucear mientras la sujeta. Para evitar lesiones causadas por el golpeo de la carcasa contra el cuerpo, no salte o se sumerja en el agua mientras sujeta la carcasa subacuática.

A Tome las precauciones debidas al manipular

A Mantenga la carcasa hermética. No limpie las baterías de la cámara. La manipulación la carcasa con chorros a alta presión. incorrecta de las baterías podría dar lugar No abra la carcasa en lugares en los a fugas o a la explosión de las mismas. que pueda estar expuesta al polvo o Tenga en cuenta las siguientes medidas a la arena, y antes de cerrar la carcasa, de precaución al manipular las baterías asegúrese de retirar cualquier objeto de la cámara: extraño de la junta tórica y de cualquier otra parte de la carcasa que esté en • Utilice solamente baterías aprobadas para su uso en la cámara. contacto con la junta tórica. No cumplir con estas precauciones podría provocar • Las baterías son propensas a las fugas cuando se descargan por completo. la aparición de fugas. Cuando no se encuentre en uso retire la A No exponer a altas temperaturas. cámara de la carcasa. No exponga el producto a temperaturas • Si entrase agua en el interior de la superiores a los 40 °C (104 °F). No cumplir carcasa, retire inmediatamente las con esta precaución podría causar que el baterías de la cámara. producto se deforme, provocando fugas. • Mantenga secos los terminales de la batería. Si hace caso omiso de esta A No cubrir el producto durante el uso. precaución podría sufrir lesiones La acumulación de calor podría deformar o el producto podría no funcionar la carcasa o causar un incendio. correctamente. A No guardar la cámara en la carcasa. Los gases emitidos por la batería de la cámara A Mantener alejado de la luz solar directa. La carcasa podría reflejar la luz solar, podrían acumularse en la carcasa, provocando un incendio. provocando explosiones o incendios. A No utilizar a profundidades superiores a los 40 m (130 pies). Si hace caso omiso de esta precaución podría provocar la aparición de fugas u otros funcionamientos incorrectos.

A No ingerir grasa de silicona o gel de sílice. Estos productos no son comestibles.

Precauciones Para garantizar el disfrute continuado de su producto Nikon, cumpla las siguientes precauciones al almacenar o utilizar el dispositivo. Prevención de fugas SI PENETRASE AGUA DENTRO DE LA CARCASA, LA CÁMARA NO SE VERÍA SIMPLEMENTE SOMETIDA A DAÑOS IRREPARABLES SINO QUE IGUALMENTE PODRÍA PROVOCAR INCENDIOS, DESCARGAS ELÉCTRICAS O LA EXPOSICIÓN A GASES TÓXICOS. PUEDE EVITAR LA ENTRADA DE AGUA EN EL INTERIOR DE LA CARCASA CUMPLIENDO LAS SIGUIENTES PRECAUCIONES: • Antes de sellar la carcasa, examine cuidadosamente la junta tórica, el canal de estanqueidad y cualquier otra pieza de la carcasa que se encuentre en contacto con la junta tórica para asegurarse de que estén libres de líquidos, suciedad, pelo, pelusilla, polvo, arena y cualquier otro objeto extraño. Asegúrese de que la junta tórica no esté retorcida o fuera de su posición. • La junta tórica debe ser reemplazada periódicamente. Sustituya inmediatamente la junta tórica si está dañada, rajada, retorcida o ha perdido elasticidad. Las juntas tóricas deben ser sustituidas al menos una vez al año; no utilice juntas tóricas desgastadas o un tipo de junta tórica o de grasa de silicona que no haya sido diseñado para su uso con este producto. No utilice lubricante (grasa) para juntas tóricas COOLPIX o NIKONOS. • Al extraerla de la carcasa, tenga cuidado de no dañar la junta tórica. Al extraer la junta tórica, no utilice objetos metálicos u objetos con extremos afilados. • Al extraer o colocar la junta tórica no utilice un exceso de fuerza. Una fuerza excesiva podría dar de sí de forma permanente la junta, provocando la aparición de fugas en la carcasa. • Para evitar el desgaste, utilice únicamente grasa de silicona diseñada para su uso con este producto. No utilice lubricante (grasa) para juntas tóricas COOLPIX o NIKONOS u otros tipos de grasa de silicona. • No abra la carcasa subacuática en zonas expuestas a aerosoles, fuertes vientos, suciedad o arena. • No permita que la carcasa se caiga, no la coloque bajo objetos pesados ni la someta a una fuerza excesiva. No cumplir con esta precaución podría causar que la carcasa se deforme, provocando fugas. • En caso de fugas, detenga inmediatamente el uso, seque la cámara y el interior de la carcasa, y lleve la cámara y la carcasa a un representante del servicio técnico autorizado de Nikon.

Golpes y vibraciones La carcasa subacuática no ha sido diseñada para proteger a la cámara contra golpes o vibraciones. No permita que la carcasa se caiga, no la golpee contra objetos duros, no la tire al agua, ni salte al agua sujetando la carcasa o deje la carcasa en una zona sometida a vibraciones extremas. Si hace caso omiso de estas precauciones podría dañar la cámara. Profundidad máxima La carcasa resiste profundidades de hasta 40 m (130 pies). A mayores profundidades, la carcasa podría sufrir fugas, rupturas o cambios en su forma, lo que dañaría la cámara.

Temperatura No deje la carcasa en zonas expuestas a altas temperaturas, como por ejemplo en el interior de un coche, cerca de un calefactor, en una playa o expuesta a la luz solar directa. No cumplir con esta precaución podría debilitar o deformar la carcasa, lo cual dañaría la cámara. Los cambios bruscos de temperatura podrían provocar la aparición de condensación en el interior de la carcasa, lo cual podría igualmente dañar la cámara. Para evitar la condensación: • Antes de exponer la carcasa a cambios repentinos de temperatura, colóquela en una bolsa de plástico sellada. No abra la bolsa hasta que la carcasa haya alcanzado la misma temperatura que sus alrededores. • Coloque el desecante suministrado (gel de sílice) en la carcasa con la cámara, tal y como se indica en la página 7 de este manual. • No exponga la carcasa a altas temperaturas dejándola en la playa o expuesta a la luz solar directa antes de entrar en el agua.

Sustancias químicas • No exponga la carcasa a substancias químicas volátiles ni a sus vapores. Si hace caso omiso de esta precaución podría dañar la carcasa. • Al limpiar la carcasa, no utilice detergentes químicos, inhibidores de corrosión, diluyentes, alcohol ni cualquier otra sustancia química volátil. Lávela únicamente con agua dulce. • Utilice únicamente los desecantes designados para su uso con este producto (0 17). • Utilice únicamente grasa de silicona designada para su uso con este producto (0 17). No utilice lubricante (grasa) para juntas tóricas COOLPIX o NIKONOS. • No utilice sustancias químicas antiempañamiento ni selladores. • No toque la carcasa tras manipular crema solar. La crema solar podría dañar las partes de plástico transparente de la carcasa. • No coloque pegatinas sobre la carcasa, puesto que el adhesivo podría deteriorar la carcasa. Al viajar por aire Si fuese posible, cuando se desplace por aire meta la carcasa en su equipaje de mano. Si guarda la carcasa en el equipaje facturado, deje la carcasa abierta o extraiga la junta tórica. Si la carcasa está sellada, los cambios en la presión de aire podrían dañar la carcasa o evitar que se abra. A altitudes elevadas Al desplazarse desde altitudes elevadas a bajas, abra periódicamente la carcasa para igualar la presión. Si la carcasa permanece sellada, los cambios en la presión de aire podrían dañar la carcasa o evitar que se abra.

D ¡Importante! La carcasa subacuática WP-N1 es de uso exclusivo con únicamente cámaras compatibles. No colocar otras cámaras en la WP-N1.

Tabla de contenido Por su seguridad ii iiii Introducción 1 Contenidos del paquete 1 Partes de la WP-N1 2 Uso del cierre 4 Desbloquear la carcasa4 Bloquear la carcasa 4 La prueba de fugas preliminar 5 Preparación de la cámara 6 La prueba de fugas final 9 Toma de fotografías 1 10 Después del uso 1 12 Mantenimiento 1 14 Cuidados de la junta tórica 14 Almacenamiento 16

Notas técnicas 1 17 Especificaciones 17 Accesorios opcionales 17

Introducción Consulte esta sección para más información acerca de los nombres de los accesorios suministrados y las piezas de la carcasa subacuática. Contenidos del paquete Confirme que el paquete contenga los elementos indicados a continuación. Si faltase algo, póngase en contacto con su distribuidor.

† Engranaje del zoom † WP-N1 (con junta tórica colocada; antes del uso, compruebe que la junta tórica no esté dañada)

† Anillo de prevención

† Extractor de juntas tóricas

† Desecante de gel de sílice (1 paquete de 5; cerrar bien después de abrir)

Es † Correa de la tapa frontal † Manual del usuario

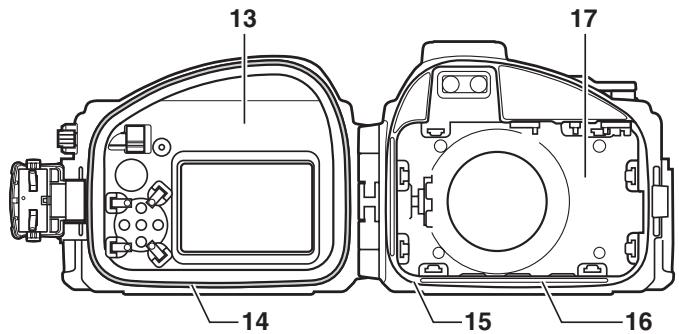

5 6 1 Botón de grabación de vídeo 10 8 Tapa de la toma de cable de fibra óptica 17 2 Control W (zoom de reproducción/miniatura)* 3 Botón de liberación del cierre 4 9 Zapata de accesorios 4 Cierre 4 10 Interruptor principal 10 5 Ojal para la correa 3 11 Palanca del disparador 10 12 Tapa frontal 3, 17 6 Rosca de instalación del filtro ⌀67 mm 7 Ventana del objetivo 7 * La dirección de control es la opuesta del control W de la cámara. 13

13 Tapa posterior 4 15 Cierre hermético de la junta tórica 8, 15 14 Junta tórica/Guía de la junta tórica 16 Canal de estanqueidad 8, 15 8, 14, 17 17 Tapa frontal 4

A La zapata de accesorios La zapata de accesorios se utiliza con los flashes subacuáticos (0 17) y otros accesorios; consulte la documentación suministrada con los accesorios para más información acerca de la instalación y extracción. Al transportar la carcasa subacuática por tierra, extraiga los accesorios de la zapata de accesorios.

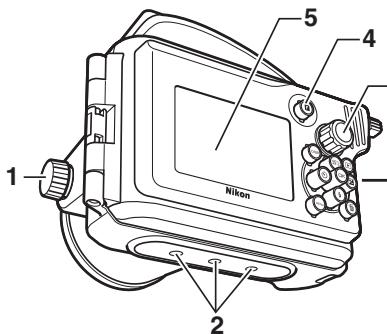

Partes de la WP-N1 (Continuación) 5

2 1 Dial de zoom 8, 10 2 Rosca para el trípode 3 Dial de modo 10 4 Botón & (función) 5 Ventana de la pantalla 6 Botón E (disparador automático) 7 Botón G (menú)

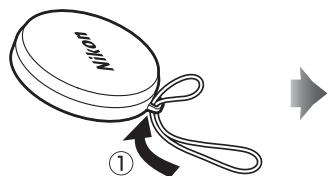

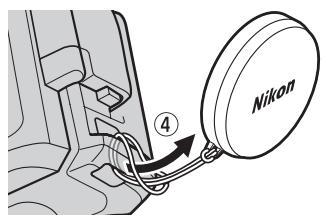

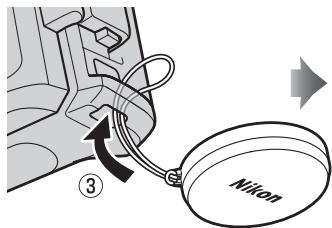

A Instalación de la correa de la tapa frontal

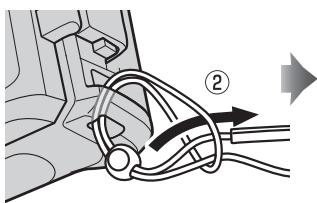

A Instalación de la correa

8 Botón M (modo de flash) 9 Botón O (borrar) 10 Botón J (aceptar) 11 Botón E (compensación de exposición) 12 Botón K (reproducir) 13 Botón A (AE-L/AF-L) 14 Botón $ (visualización)

Uso del cierre Siga los pasos indicados a continuación para desbloquear o bloquear la carcasa. Desbloquear la carcasa Manteniendo pulsado el botón de liberación del cierre (q), abra el cierre (w) y a continuación abra la tapa posterior (e).

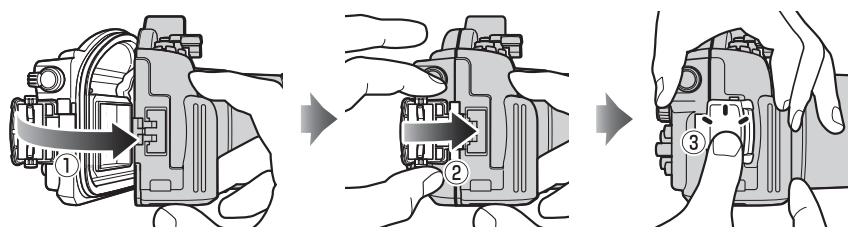

Bloquear la carcasa Cierre la carcasa (q) y gire el cierre hacia la mitad frontal (w), a continuación pulse el cierre cerrado hasta que haga clic en su lugar (e). Compruebe que la carcasa esté debidamente sellada, que la junta tórica se encuentre en su lugar, y que no haya objetos extraños atrapados en el sello (0 15).

D Apertura de la carcasa Antes de abrir la carcasa, asegúrese de que esté completamente seca y libre de suciedad. Después de utilizar la carcasa bajo el agua, lávela con agua dulce para retirar los restos de arena y demás objetos extraños y a continuación séquela concienzudamente con un paño suave y seco. Asegúrese de que cualquier resto de agua, arena o demás objetos extraños que permanezcan en el exterior de la carcasa no caigan al interior al abrir la carcasa. No toque nunca el cierre o el botón de liberación del cierre bajo el agua. Tenga cuidado de no dejar caer la cámara al extraerla de la carcasa.

La prueba de fugas preliminar Antes de colocar la cámara en la carcasa, cierre la carcasa y sumérjala en agua, tal y como se indica a continuación, para comprobar la existencia de fugas.

D ¡Importante! Antes de colocar la cámara en la carcasa, asegúrese de que la cámara funcione con normalidad y de que la carcasa no contiene fugas. Si no comprueba la existencia de fugas antes del uso podría causar daños irreparables en la cámara. Tenga en cuenta que podrían aparecer fugas si la carcasa está agrietada o dañada. Compruebe la carcasa en busca de grietas y otros daños antes del uso, y en caso de encontrar grietas o daños consulte a un representante del servicio técnico autorizado de Nikon.

1 Cierre y sumerja la carcasa.

Cierre la carcasa y a continuación sumérjala lentamente en agua, detenga la inmersión si sale aire del interior de la carcasa. Mantenga la carcasa sumergida durante 2 o 3 segundos y compruebe la aparición de burbujas. Pruebe la carcasa en un área poco profunda de aproximadamente 1 m (3 pies) de profundidad o en una bañera o cubo. No utilice agua caliente, pues podría superar el rango de la temperatura de funcionamiento, de 0–40 °C (32–104 °F).

2 Compruebe los controles.

Sumerja la carcasa y opere los controles bajo el agua durante 2 a 3 minutos, comprobando la aparición de burbujas.

3 Compruebe si existe agua en el interior de la carcasa.

Saque la carcasa del agua y séquela concienzudamente con un paño suave y seco, a continuación ábrala y compruebe si hay agua en su interior. Si el agua ha penetrado en el interior de la carcasa, compruebe la junta tórica (0 8, 14–15). Si la causa de la fuga no puede ser determinada, lleve la carcasa a un representante del servicio técnico autorizado de Nikon.

Preparación de la cámara Prepare la cámara para la toma de fotografías bajo el agua.

1 Introduzca la batería y la tarjeta de memoria.

Introduzca una tarjeta de memoria y una batería completamente cargada.

2 Coloque y extienda el objetivo.

Utilice un objetivo 1 NIKKOR VR 10–30 mm f/3.5–5.6; no podrá utilizar ningún otro objetivo. Manteniendo pulsado el botón circular de objetivo retráctil (q), gire el anillo del zoom para extender el objetivo (w). Tenga en cuenta que la cámara se encenderá automáticamente al extender el objetivo; apague la cámara antes de proceder al paso 3.

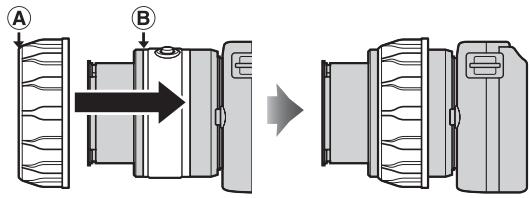

3 Coloque el engranaje del zoom.

Alinee la ranura del interior del engranaje con el botón circular de objetivo retráctil.

Deslice el engranaje directamente sobre el objetivo, deteniéndose cuando se superponga sobre .

Tras instalar el engranaje, ajuste su posición de modo que el anillo del zoom gire libremente.

4 Instale el anillo de prevención de reflejos internos. Instale el anillo en la parte delantera del objetivo tal y como se indica. Si no instala el anillo, las letras de la parte delantera del objetivo podrían aparecer en las fotografías al reflejarse desde el interior de la ventana del objetivo.

5 Introduzca la cámara.

Centre la cámara en las guías de la cámara con el objetivo colocado en la ventana del objetivo.

D La correa de la cámara Para garantizar que la correa de la cámara no queda atrapada en el sello y causa una fuga, asegúrese de extraer la correa antes de colocar la cámara en la carcasa.

D Flashes subacuáticos (0 17) El flash subacuático únicamente se disparará si el flash incorporado de la cámara está elevado; tras colocar la cámara en la carcasa, eleve el flash incorporado, sin embargo, tenga en cuenta que el flash se disparará con cada disparo realizado. Asegúrese de bajar el flash incorporado al utilizar la carcasa sin un flash subacuático. Control de apertura del flash

6 Introduzca el desecante.

Para evitar la aparición de condensación en el interior de la carcasa, introduzca el desecante de gel de sílice suministrado entre la parte inferior de la cámara y la carcasa. Deslice el desecante hacia delante, donde no interferirá con el cierre de la carcasa. La colocación incorrecta podría provocar fugas en la carcasa.

A Sustitución del desecante El desecante usado pierde su capacidad de absorber la humedad. Se recomienda sustituir el desecante cada vez que se utilice la carcasa (0 17).

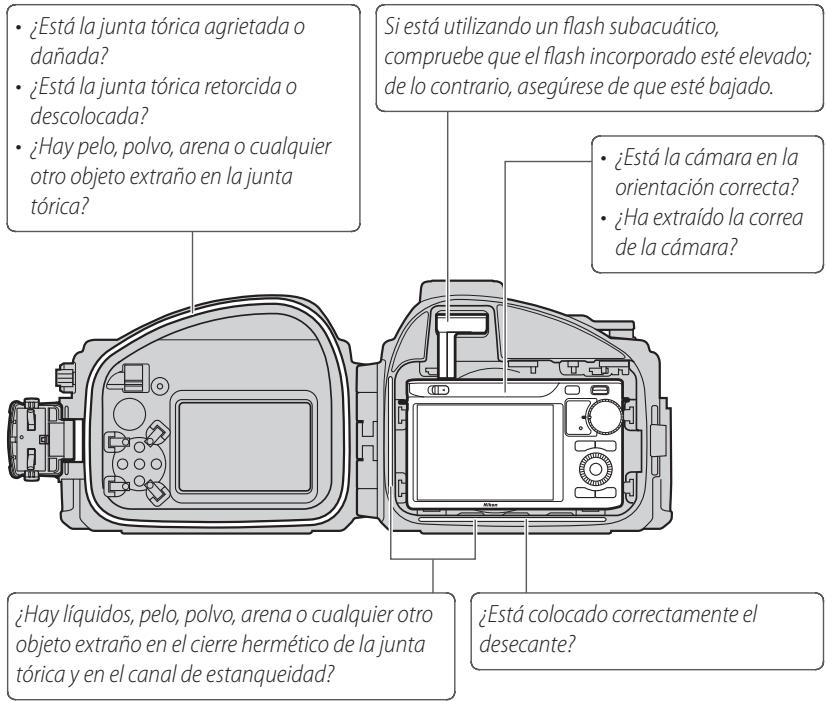

7 Realización de una comprobación final. • ¿Está la junta tórica agrietada o dañada? • ¿Está la junta tórica retorcida o descolocada? • ¿Hay pelo, polvo, arena o cualquier otro objeto extraño en la junta tórica?

Si está utilizando un flash subacuático, compruebe que el flash incorporado esté elevado; de lo contrario, asegúrese de que esté bajado.

¿Hay líquidos, pelo, polvo, arena o cualquier otro objeto extraño en el cierre hermético de la junta tórica y en el canal de estanqueidad?

• ¿Está la cámara en la orientación correcta? • ¿Ha extraído la correa de la cámara?

¿Está colocado correctamente el desecante?

• ¿Gira el anillo del zoom de forma fluida y ajusta el zoom? De lo contario, vuelva a colocar el engranaje del zoom. • ¿Está instalado el anillo de prevención de reflejos internos?

8 Cierre la carcasa.

Cierre y bloquee la carcasa.

La prueba de fugas final Tras introducir la cámara y cerrar la carcasa, realice una comprobación final en busca de fugas.

D ¡Importante! Antes del uso, asegúrese de que la cámara funciona con normalidad y de que la carcasa no contenga fugas. Si no comprueba la existencia de fugas antes del uso podría causar daños irreparables en la cámara.

Sumerja la carcasa en agua y compruebe que no existan fugas tal y como se ha descrito en “La prueba de fugas preliminar” (0 5). Tras finalizar la prueba, abra la carcasa y compruebe que el desecante esté seco y que no haya agua en el interior de la carcasa. Si detecta una fuga, seque inmediatamente la cámara y la carcasa concienzudamente y compruebe que la junta tórica está intacta y que la carcasa está debidamente sellada. Si la causa de la fuga no puede ser determinada, lleve la carcasa a un representante del servicio técnico autorizado de Nikon.

Toma de fotografías Siga los pasos indicados a continuación para realizar fotografías bajo el agua.

1 Encienda la cámara.

Para encender la cámara, pulse el interruptor principal de la carcasa subacuática. El indicador de alimentación se iluminará en verde y la pantalla se encenderá (para apagar la cámara, pulse de nuevo el interruptor principal y confirme que la pantalla está apagada).

2 Seleccione un modo.

Gire el dial de modo para seleccionar un modo (para más información sobre la selección de modos, consulte el manual de la cámara).

Gire el dial de zoom para acerca o alejar el zoom.

Fotografías: Pulse suavemente la palanca del disparador para presionar el disparador de la cámara hasta la mitad y enfoque, a continuación pulse la palanca del disparador hasta el fondo para soltar el obturador y tomar la fotografía. Vídeos: Pulse el botón de grabación de vídeo para iniciar o detener la grabación.

Palanca del disparador

Botón de grabación de vídeo 10

A Fotografía subacuática El mejor momento para realizar fotos bajo el agua es con el sol directamente sobre la cabeza (tenga en cuenta que las imágenes realizadas bajo el agua podrían tener matices azules). Las fuentes de luz intensa podrían causar reflejos que aparecerían en las imágenes; compruebe la pantalla antes de disparar y cambie el ángulo si fuese necesario. Mientras dispara, mantenga sus dedos y demás objetos alejados de la ventana del objetivo y evite espirar burbujas dentro del encuadre. Coloque la tapa frontal en la ventana del objetivo cuando no utilice la cámara. A La luz de ayuda de AF No puede utilizar la luz de ayuda de AF mientras la cámara se encuentra en el interior de la carcasa subacuática. A Apagado automático Si no se realiza ninguna operación durante aproximadamente 30 segundos, la pantalla se apagará y el indicador de alimentación parpadeará. Si no realiza ninguna operación durante otros 3 minutos, la cámara se apagará automáticamente. Consulte el manual de la cámara para más información.

Después del uso Limpie la carcasa y extraiga la cámara.

Después del uso, limpie la carcasa lo antes posible. Sin abrir la carcasa o extraer la cámara, lave la carcasa en un recipiente con agua dulce.

Seque el exterior de la carcasa cuidadosamente con un paño suave y seco.

D Secar la carcasa Asegúrese de retirar el exceso de agua que pueda haberse quedado atrapado en el cierre, los controles o en el ojal de la correa.

3 Extraiga la cámara.

Extraiga la cámara y limpie el interior de la carcasa con un paño seco y suave. No lave el interior de la carcasa con agua.

D Extracción de la cámara No toque nunca el cierre o el botón de liberación del cierre bajo el agua. Antes de abrir la carcasa, asegúrese de que sus manos estén secas y no tengan sal o arena; no abra la carcasa en zonas expuestas a la arena o pulverizadores. Al extraer la cámara, no permita que el dispositivo se caiga y asegúrese de que no caigan gotas procedentes de su pelo, cuerpo o de cualquier otro objeto en el interior de la carcasa o de la cámara. Si cae agua sobre la cámara o dentro de la carcasa subacuática, séquela inmediatamente con un paño suave. Asegúrese de que sus manos estén secas y libres de sal o arena antes de manipular la cámara o la batería. Mantenga la carcasa vertical; no coloque la carcasa abierta con la junta tórica o el cierre hermético de la junta tórica mirando hacia abajo.

4 Sumerja la carcasa en agua dulce.

Vuelva a sellar la carcasa y déjela en un contenedor con agua dulce durante 2 o 3 horas. Accione varias veces cada uno de los controles para retirar la sal. Si la sal se seca en los controles, podrían dejar de funcionar o su partes metálicas podrían oxidarse, lo que provocaría la aparición de fugas.

Seque concienzudamente la carcasa con un paño suave y seco. No utilice un paño con sal adherida.

6 Deje la carcasa a la sombra para que se seque. Deje secar la carcasa en un área sombreada y bien ventilada.

D No exponer a la luz del sol o al calor No utilice un secador de pelo ni ninguna otra fuente de calor ni deje la carcasa expuesta a la luz solar directa. El calor podría deteriorar la carcasa o la junta tórica, lo cual produciría fugas.

D Limpieza del interior de la carcasa Utilice una perilla o un paño seco y suave para extraer el líquido o cualquier otro objeto extraño del interior de la carcasa. No utilice agua, detergentes o agentes químicos de ningún tipo. El agua podría dañar el recubrimiento del interior de la ventana del objetivo.

Mantenimiento Esta sección describe el modo de mantenimiento de la junta tórica y de la carcasa subacuática. Cuidados de la junta tórica La WP-N1 utiliza una junta tórica para formar un sello hermético. La manipulación incorrecta de la junta tórica podría provocar fugas. Compruebe el estado de la junta tórica, tal y como se describe a continuación, antes de cada uso, y compruebe si existen objetos extraños en la junta tórica cada vez que abra la carcasa, sin importar durante cuánto tiempo.

1 Extraiga la junta tórica.

Utilice el extractor de juntas tóricas, tal y como se muestra, para extraer la junta tórica.

D No aplicar un exceso de fuerza ni utilizar objetos afilados Si la junta tórica es estirada a la fuerza o dañada por el uso de objetos afilados o puntiagudos, incluyendo uñas y herramientas metálicas, podrían producirse fugas en la carcasa.

2 Inspeccione la junta tórica.

Extraiga la antigua grasa de silicona y el resto de objetos extraños con un paño suave, teniendo cuidado de no dejar papel o hilos en la junta tórica. Suavemente doble la junta tórica para comprobar si existen grietas u otros daños.

3 Inspeccione la guía de la junta tórica.

Utilice una perilla o un bastoncillo de algodón para extraer cualquier objeto extraño del canal de estanqueidad y de todas las partes de la carcasa que estén en contacto con la junta tórica. Asegúrese de extraer los hilos que pueda dejar tras de sí el bastoncillo. 14

4 Engrase la junta tórica.

Si la junta tórica no se engrasa correctamente, podría romperse o desprenderse, causando fugas. Si la superficie de la junta tórica parece seca, vierta una gota de grasa de silicona en su dedo índice y esparza la grasa sobre la junta tórica deslizándola entre su pulgar y su dedo índice cubriendo la junta de forma uniforme. No utilice una paño ni papel, puesto que podrían dejar fibras sobre la junta tórica. Tenga en cuenta que aplicar demasiada grasa podría causar que objetos extraños se adhiriesen más fácilmente a la junta, evitando que la carcasa se sellase correctamente.

5 Sustituya la junta tórica.

Asegurándose de que la junta tórica y la guía estén libres de objetos extraños, coloque la junta tórica de modo que se desplace equitativamente al mismo nivel por toda la guía de la junta tórica, sin estirarla demasiado o sin retorcerla y sin salirse de la guía.

D Juntas tóricas La junta tórica debe ser reemplazada periódicamente. Sustituya inmediatamente la junta tórica si está dañada, rajada, retorcida o ha perdido su elasticidad. Las juntas tóricas deben ser sustituidas al menos una vez al año. Utilice grasa de silicona designada para su uso con este producto; las juntas tóricas y grasa de silicona de repuesto pueden adquirirse en un distribuidor de cámaras Nikon o solicitarse a un agente de servicio autorizado de Nikon. No utilice lubricante (grasa) para juntas tóricas COOLPIX o NIKONOS.

D Limpieza Al limpiar la carcasa o la junta tórica, no utilice detergentes o productos químicos volátiles, como por ejemplo alcohol o disolvente. Si hace caso omiso de esta precaución podría dañar la carcasa o la junta tórica.

Almacenamiento Guarde la carcasa en un área fresca y bien ventilada, dejando la carcasa abierta para evitar el deterioro de la junta tórica. Si no va a utilizar la carcasa durante un largo período de tiempo, extraiga la junta tórica, elimine los restos de la antigua grasa de silicona, aplique grasa de silicona nueva y coloque la junta tórica en una bolsa de plástico limpia para asegurase de que mantiene su elasticidad. No guarde la carcasa en contacto directo con la luz solar o donde esté expuesta a cambios repentinos de temperatura o a altos niveles de humedad. No guarde la carcasa ni la junta tórica bajo otros objetos, cerca de llamas o de elementos inflamables, o con bolas antipolillas de naftalina o alcanfor.

D Servicio Nikon recomienda que el servicio de la carcasa sea realizado al menos una vez al año por un representante del servicio técnico autorizado de Nikon. Este servicio está sujeto a cargos.

Notas técnicas Especificaciones Profundidad máxima

Temperatura de 0–40 °C (32–104 °F) funcionamiento de la cámara

Aprox. 156,4 × 123,5 × 140,5 mm (6,2 × 4,9 × 5,6 pulgadas), excluyendo proyecciones

Aprox. 790 g (27,9 onzas) vacía

Accesorios opcionales Se encuentran disponibles los siguientes accesorios opcionales para la carcasa subacuática: • Engranaje del zoom WP-ZG1000 • Correa WP-AN1000 • Anillo de prevención de reflejos • Junta tórica WP-O1000 internos WP-IR1000 • Extractor de juntas tóricas • Tapa frontal WP-LC1000 WP-OR1000 • Correa de la tapa frontal • Grasa de silicona WP-G1000 WP-AN2000 • Desecante de gel de sílice WP-S1000

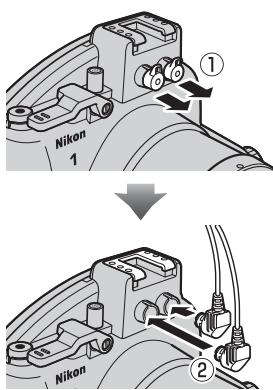

A Flashes subacuáticos La carcasa subacuática está equipada con 2 tomas de cable de fibra óptica, permitiendo que los flashes subacuáticos se conecten y controlen mediante el flash incorporado de la cámara. Al utilizar un flash subacuático, retire cualquiera de las tapas de la toma del cable de fibra óptica (q; tenga en cuenta que aunque no existe riesgo de fugas cuando las tapas están extraídas, debe dejar colocadas las tapas de las tomas no utilizadas), conecte el cable (w), y asegúrese de elevar el flash incorporado de la cámara tras colocar la cámara en la carcasa. El flash se disparará con cada toma. Antes de utilizar el flash bajo el agua, realice un disparo de prueba y confirme que el flash funciona con normalidad. Para más información, consulte la documentación suministrada con el flash.
