BEDIENUNGSANLEITUNG WP-N1( 1 J1 NIKON

Unterwassergehäuse WP-N1 Benutzerhandbuch

Vielen Dank, dass Sie sich für das Unterwassergehäuse WP-N1 für die Digitalkameras Nikon 1 J1 und J2 entschieden haben. Das WP-N1 ist bis zu einer Tiefe von 40 m wasserdicht, sodass Bilder unter Wasser oder bei Regen oder Schnee aufgenommen werden können. Dieses Handbuch wurde geschrieben, um Ihnen beim Fotografieren mit dem Unterwassergehäuse Freude zu bereiten. Bewahren Sie dieses Handbuch an einem Ort auf, an dem alle Benutzer dieses Produkts Zugang dazu haben, und lesen Sie sowohl dieses Handbuch als auch das Kamerahandbuch vor dem Gebrauch aufmerksam durch. Symbole und Konventionen Damit Sie die gewünschten Informationen schnell finden, werden in diesem Handbuch folgende Symbole und Konventionen verwendet: Dieses Symbol kennzeichnet Vorsichtshinweise, Informationen, die vor dem Gebrauch gelesen werden sollten, um eine Beschädigung der Kamera oder des Unterwassergehäuses zu vermeiden.

Dieses Symbol kennzeichnet Anmerkungen, Informationen, die vor dem Gebrauch des Produkts gelesen werden sollten. Dieses Symbol kennzeichnet Verweise auf andere Seiten in diesem Handbuch. D Wichtig: Vor Gebrauch lesen Bevor Sie das Unterwassergehäuse im oder in der Nähe von Wasser verwenden, prüfen Sie, wie auf den Seiten 5 und 9 in diesem Handbuch beschrieben, ob undichte Stellen vorhanden sind. A Sicherheitshinweise Bevor Sie das Gerät zum ersten Mal verwenden, lesen Sie die Sicherheitsanweisungen unter »Sicherheitshinweise« (0 iii–vi) durch. A Immer auf dem neuesten Stand Nikon bietet seinen Kunden im Internet umfangreiche Produktunterstützung an. Auf folgenden Webseiten finden Sie aktuelle Informationen zu Nikon-Produkten und die neuesten SoftwareDownloads

• Für Kunden in den USA: http://www.nikonusa.com/
• Für Kunden in Europa und Afrika: http://www.europe-nikon.com/support/
• Für Kunden in Asien, Ozeanien und dem Nahen Osten: http://www.nikon-asia.com/

Auf diesen Webseiten erhalten Sie aktuelle Produktinformationen, Tipps und Antworten auf häufig gestellte Fragen (FAQ) sowie allgemeine Informationen zu Fotografie und digitaler Bildverarbeitung. Zusätzliche Information erhalten Sie u.U. vom Nikon-Vertreter in Ihrer Nähe. Besuchen Sie für Kontaktinformationen http://imaging.nikon.com/ Sicherheitshinweise Lesen Sie die folgenden Sicherheitshinweise vollständig durch, bevor Sie das Gerät benutzen, um Schaden an Ihrem Nikon-Produkt oder Verletzungen Ihrer selbst und anderer zu vermeiden. Bewahren Sie diese Sicherheitshinweise an einem Ort auf, an dem alle Personen, die das Produkt verwenden, sie lesen können. Die Folgen, die durch die Missachtung der in diesem Abschnitt beschriebenen Sicherheitsmaßnahmen entstehen können, werden durch das folgende Symbol angezeigt: Dieses Symbol kennzeichnet Warnhinweise. Lesen Sie alle Warnhinweise aufmerksam durch, bevor Sie Ihr Nikon-Produkt in Betrieb nehmen, um möglichen Verletzungen vorzubeugen. WARNHINWEISE A Nehmen Sie das Produkt nicht auseinander. Bei Missachtung dieser Vorsichtsmaßnahme besteht das Risiko von Verletzungen oder einer Produktfehlfunktion. Falls das Gerät durch einen Sturz oder andere äußere Einwirkungen beschädigt wurde, lassen Sie es vom Nikon-Kundendienst überprüfen, achten Sie dabei darauf, sich nicht an den defekten Teilen zu verletzen. A Schalten Sie die Kamera bei einer Fehlfunktion sofort aus. Wenn Rauch oder ein ungewöhnlicher Geruch aus dem Gerät dringt, nehmen Sie sofort den Akku aus der Kamera heraus, achten Sie dabei darauf, sich nicht zu verbrennen. Die Fortsetzung des Betriebs kann zu Verletzungen führen. Bringen Sie das Gerät zur Überprüfung zum Nikon-Kundendienst, nachdem Sie den Akku aus der Kamera entnommen haben. A Benutzen Sie das Gerät nicht in der Nähe von brennbarem Gas. Verwenden Sie keine elektronischen Geräte in der Nähe von brennbarem Gas, da dies zu einer Explosion oder zu einem Brand führen kann. A Vorsicht bei Verwendung des Blitzgeräts.

• Das Blitzen in unmittelbarer Nähe von menschlichen Augen kann zu vorübergehenden Sehstörungen führen. Seien Sie beim Fotografieren von Kleinkindern besonders vorsichtig und halten Sie unbedingt einen Mindestabstand von 1 m zum Motiv ein, wenn Sie das Blitzgerät verwenden.
• Zielen Sie mit dem Blitzlicht nicht auf einen Autofahrer. Bei Missachtung dieser Vorsichtsmaßnahme besteht das Risiko von Unfällen.

A Achten Sie darauf, dass Kamera und Zubehör nicht in die Hände von Kindern gelangen. Bei Missachtung dieser Vorsichtsmaßnahme besteht das Risiko von Verletzungen. Beachten Sie außerdem, dass Kleinteile ein Erstickungsrisiko darstellen. Sollte ein Kind ein Kleinteil von dieser Ausrüstung verschlucken, suchen Sie sofort einen Arzt auf. A Legen Sie einem Kind nicht den Trageriemen um den Hals. Wenn der Trageriemen um den Hals eines Kindes gelegt wird, besteht die Gefahr einer Strangulierung. A Tauchen Sie nicht, während Sie das Gerät festhalten. Um Verletzungen zu vermeiden, die verursacht werden, wenn das Gehäuse den Körper streift, springen oder tauchen Sie nicht ins Wasser ein, während Sie das Unterwassergehäuse festhalten. iii A Vorsicht im Umgang mit Kamera-Akkus. Akkus

können bei unsachgemäßer Handhabung auslaufen oder explodieren. Bitte beachten Sie beim Umgang mit Kamera-Akkus die nachfolgenden Vorsichtsmaßnahmen:

• Verwenden Sie nur Akkus, die zur Verwendung in dieser Kamera zugelassen sind.
• Akkus laufen leicht aus, wenn sie vollständig entladen werden. Nehmen Sie die Kamera aus dem Gehäuse heraus, wenn sie nicht verwendet wird.
• Falls Wasser in das Gehäuse eindringt, nehmen Sie sofort den Akku aus der Kamera heraus.
• Halten Sie die Kontakte des Akkus trocknen. Bei Missachtung dieser Vorsichtsmaßnahme besteht das Risiko von Verletzungen oder einer Produktfehlfunktion. A Setzen Sie das Gerät nicht direktem Sonnenlicht aus. Das Gehäuse könnte das Sonnenlicht bündeln und einen Brand auslösen. A Verwenden Sie das Gerät nicht in einer Tiefe von mehr als 40 m. Bei Missachtung dieser Vorsichtsmaßnahme besteht das Risiko von Lecks oder anderen Fehlfunktionen. A Halten Sie das Gehäuse wasserdicht. Reinigen Sie das Gehäuse nicht mit einem Hochdruckreiniger. Öffnen Sie das Gehäuse nicht an Orten, wo es Staub oder Sand ausgesetzt wäre, und entfernen Sie unbedingt alle Fremdkörper vom O-Ring und allen Teilen des Gehäuses, die mit dem O-Ring in Kontakt kommen, bevor Sie das Gehäuse schließen. Bei Missachtung dieser Vorsichtsmaßnahmen besteht das Risiko von Lecks. A Setzen Sie das Gerät keinen hohen Temperaturen aus. Setzen Sie das Gerät nicht Temperaturen von über 40 °C aus. Bei Missachtung dieser Vorsichtsmaßnahme könnte sich das Gerät verformen und Lecks verursachen. A Decken Sie das Gerät während des Gebrauchs nicht ab. Ein Hitzestau könnte das Gehäuse verformen oder einen Brand verursachen. A Bewahren Sie die Kamera nicht im Gehäuse auf. Gase, die vom Kamera-Akku freigesetzt werden, könnten sich im Gehäuse ansammeln und eine Explosion oder einen Brand verursachen. A Essen Sie kein Silikonfett oder Silikagel. Diese Produkte sind nicht essbar.

Vorsichtshinweise Damit Sie lange Freude an Ihrem Nikon-Produkt haben, beachten Sie die folgenden Vorsichtsmaßnahmen beim Verstauen oder Verwenden des Geräts. Schutz vor Lecks WENN WASSER IN DAS GEHÄUSE EINDRINGT, KÖNNTE DIES NICHT NUR ZU IRREPARABLEN SCHÄDEN AN DER KAMERA FÜHREN, SONDERN AUCH EINEN BRAND ODER STROMSCHLAG VERURSACHEN ODER GIFTIGE GASE FREISETZEN. DAS EINDRINGEN VON WASSER IN DAS GEHÄUSE KANN VERHINDERT WERDEN, WENN DIE FOLGENDEN VORSICHTSMASSNAHMEN BEACHTET WERDEN:

• Bevor Sie das Gehäuse abdichten, kontrollieren Sie sorgfältig den O-Ring, die Auffangrinne und alle Teile des Gehäuses, die mit dem O-Ring in Kontakt kommen, um sicherzustellen, dass sie frei von Flüssigkeiten, Schmutz, Haaren, Fuseln, Staub, Sand und anderen Fremdkörpern sind. Achten Sie darauf, dass der O-Ring nicht verdreht oder verrutscht ist.
• Der O-Ring muss regelmäßig ausgetauscht werden. Tauschen Sie den O-Ring unverzüglich aus, wenn er beschädigt, zerrissen oder verformt ist oder an Elastizität verloren hat. O-Ringe sollte mindestens einmal jährlich ausgetauscht werden; verwenden Sie keinen abgenutzten O-Ring oder Silikonfett, das nicht für dieses Gerät vorgesehen ist. Verwenden Sie kein O-RingSchmiermittel (Schmierfett) von COOLPIX oder NIKONOS.
• Achten Sie darauf, den O-Ring nicht zu beschädigen, wenn Sie ihn aus dem Gehäuse nehmen. Verwenden Sie keine Metallgegenstände oder Gegenstände mit spitzen Zacken, wenn Sie den O-Ring entfernen.
• Entfernen oder setzen Sie den O-Ring nicht mit Gewalt ein. Übermäßige Krafteinwirkung kann den Ring dauerhaft ausdehnen und undichte Stellen am Gehäuse verursachen.
• Verwenden Sie zum Schutz vor Abnutzung nur Silikonfett, das für die Verwendung mit diesem Produkt vorgesehen ist. Verwenden Sie kein O-Ring-Schmiermittel (Schmierfett) von COOLPIX oder NIKONOS oder andere Arten von Silikonfett.
• Öffnen Sie das Unterwassergehäuse nicht an Orten, wo es Spritzwasser, starken Winden, Staub oder Sand ausgesetzt ist.
• Lassen Sie das Gehäuse nicht fallen, legen Sie es nicht unter schwere Gegenstände und setzen Sie es keiner übermäßigen Krafteinwirkung aus. Bei Missachtung dieser Vorsichtsmaßnahme könnte sich das Gehäuse verformen und Lecks verursachen.
• Stellen Sie den Gebrauch im Falle eines Lecks unverzüglich ein, trocknen Sie die Kamera und das Innere des Gehäuses und bringen Sie die Kamera und das Gehäuse zum Nikon-Kundendienst.

Stoß und Vibration Das Unterwassergehäuse wurde nicht entwickelt, um die Kamera vor Stößen oder Vibrationen zu schützen. Lassen Sie das Gehäuse nicht fallen, stoßen Sie es nicht mit harten Gegenständen, werfen Sie es nicht ins Wasser, springen Sie nicht ins Wasser, während Sie das Gehäuse festhalten, und lassen Sie das Gehäuse nicht an einem Ort, wo es extremen Vibrationen ausgesetzt ist. Bei Missachtung dieser Vorsichtsmaßnahmen könnte die Kamera beschädigt werden. Maximale Tiefe Das Gehäuse ist bis zu einer Tiefe von 40 m wasserdicht. Bei größeren Tiefen könnte das Gehäuse undicht werden, aufbrechen oder sich verformen, was die Kamera beschädigen kann.

Temperatur Lassen Sie das Gehäuse nicht an Orten, wo es hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem Auto, nahe einer Heizung, am Strand oder im direkten Sonnenlicht. Eine Missachtung dieser Vorsichtsmaßnahme könnte das Gehäuse weich machen oder verformen, was die Kamera beschädigen kann. Plötzliche Temperaturänderungen könnten zu Kondensation im Inneren des Gehäuses führen, was ebenfalls die Kamera beschädigen könnte. Um Kondensation zu vermeiden:

• Bevor Sie das Gehäuse plötzlichen Temperaturänderungen aussetzen, legen Sie es in einen versiegelten Kunststoffbeutel. Öffnen Sie den Beutel erst, wenn die Temperatur des Gehäuse mit der Umgebungstemperatur übereinstimmt.
• Legen Sie das beiliegende Trockenmittel (Silikagel) in das Gehäuse mit der Kamera, genau wie auf Seite 7 in diesem Handbuch beschrieben.
• Setzen Sie das Gehäuse keinen hohen Temperaturen aus, indem Sie es am Strand oder im direkten Sonnenlicht liegen lassen, bevor Sie ins Wasser gehen.

• Setzen Sie das Gehäuse keinen flüchtigen Chemikalien oder deren Dämpfen aus. Bei Missachtung dieser Vorsichtsmaßnahme könnte das Gehäuse beschädigt werden.
• Verwenden Sie keine chemischen Reinigungsmittel, Rostschutzmittel, Verdünner, Alkohol oder andere flüchtigen Chemikalien, wenn Sie das Gehäuse reinigen. Waschen Sie es nur mit Frischwasser.
• Verwenden Sie nur Trockenmittel, die für die Verwendung mit diesem Produkt vorgesehen sind (0 17).
• Verwenden Sie nur Silikonfett, das für die Verwendung mit diesem Produkt vorgesehen ist (0 17). Verwenden Sie kein O-Ring-Schmiermittel (Schmierfett) von COOLPIX oder NIKONOS.
• Verwenden Sie keine Dichtmittel oder Antibeschlag-Chemikalien.
• Nehmen Sie das Gehäuse nicht in die Hand, nachdem Sie Sonnenschutzmittel aufgetragen haben. Sonnenschutzmittel kann die durchsichtigen Kunststoffteile des Gehäuses beschädigen.
• Tragen Sie keine Aufkleber am Gehäuse auf, da der Klebstoff das Gehäuse abnutzen könnte. Flugreisen Führen Sie falls möglich das Gehäuse im Handgepäck mit, wenn Sie fliegen. Wenn Sie das Gehäuse im aufgegebenen Gepäck verstauen, lassen Sie das Gehäuse offen oder nehmen Sie den O-Ring heraus. Wenn das Gehäuse abgedichtet ist, könnten Luftdruckänderungen das Gehäuse beschädigen oder verhindern, dass das Gehäuse geöffnet werden kann. Große Höhen Öffnen Sie beim Reisen von hohen zu niedrigen Höhen regelmäßig das Gehäuse, um den Druck auszugleichen. Wenn das Gehäuse abgedichtet bleibt, könnten Luftdruckänderungen das Gehäuse beschädigen oder verhindern, dass es geöffnet werden kann. D Wichtig! Das Unterwassergehäuse WP-N1 ist nur für die Verwendung mit kompatiblen Kameras vorgesehen. Legen Sie keine anderen Kameras in das WP-N1.

† WP-N1 (mit eingesetztem O-Ring; prüfen Sie vor der Verwendung, ob der O-Ring unbeschädigt ist) † Ring zur Verhinderung interner Reflexion † Vorderer Deckel † Silikagel-Trockenmittel (1 Packung von 5; nach dem Öffnen neu abdichten) † O-Ring-Entferner † Befestigungsband für Objektivfrontdeckel † Benutzerhandbuch (dieses Handbuch) † Garantieschein

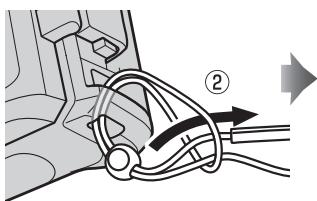

† WP-AN1000 Trageriemen † Silikonfett Teile des WP-N1

• Die Bedienelement-Richtung ist genau andersherum als für das W-Bedienelement der Kamera.

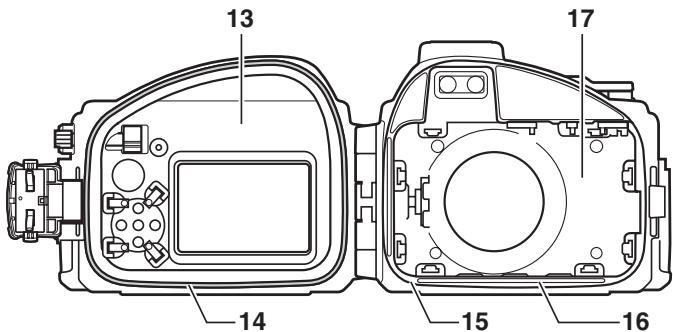

• 13 Hintere Gehäusehälfte p. 4
• 16 Auffangrinne p. 8
• , 15 14 O-Ring/Nut für O-Ring p. 8
• , 14, 17 17 Vordere Gehäusehälfte p. 4
• 15 O-Ring-Dichtung , 15 A Der Zubehörschuh Der Zubehörschuh wird für Unterwasser-Blitzgeräte (0 17) und sonstiges Zubehör verwendet; Informationen zur Anbringung und Entfernung finden Sie in der Dokumentation des Zubehörs. Entfernen Sie das Zubehör vom Zubehörschuh, wenn Sie das Unterwassergehäuse an Land transportieren. p. 8

Teile des WP-N1 (Fortsetzung)

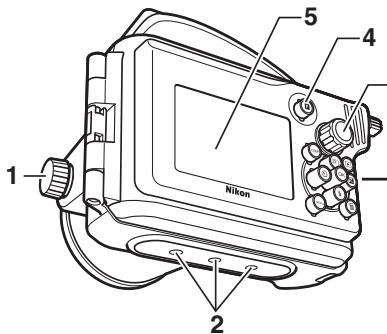

1 Zoomrad ................................................................8, 10 2 Stativgewinde 3 Funktionswählrad ...................................................10 4 & -Taste (Feature) 5 Monitorfenster 6 E -Taste (Selbstauslöser) 7 G -Taste (Menü) 8 M -Taste (Blitzmodus) 9 O -Taste (Löschen) 10 J -Taste (OK) 11 E -Taste (Belichtungskorrektur) 12 K -Taste (Wiedergabe) 13 A -Taste (AE-L/AF-L) 14 $ -Taste (Displayanzeigen) A Anbringen des Befestigungsbandes für Objektivfrontdeckel A Anbringen des Trageriemens

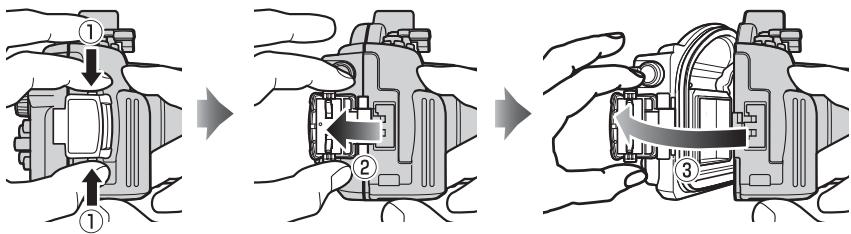

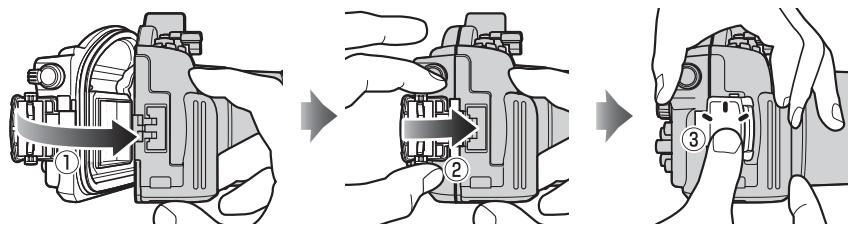

Verwendung des Verschlusses Befolgen Sie die untenstehenden Schritte, um das Gehäuse zu entriegeln oder verriegeln. Entriegeln des Gehäuses Halten Sie die Verschluss-Entriegelungstaste (q) gedrückt, öffnen Sie den Verschluss (w) und öffnen Sie anschließend die hintere Gehäusehälfte (e). Verriegeln des Gehäuses Schließen Sie das Gehäuse (q) und klappen Sie den Verschluss auf die vordere Hälfte um (w), drücken Sie anschließend den Verschluss hinein (e), bis er hörbar einrastet. Prüfen Sie, dass das Gehäuse ordnungsgemäß abgedichtet ist, dass der O-Ring richtig sitzt und dass sich keine Fremdkörper in der Dichtung befinden (0 15).

D Öffnen des Gehäuses Achten Sie vor dem Öffnen des Gehäuses darauf, dass es vollständig trocken und frei von Schmutz ist. Waschen Sie das Gehäuse nach dem Einsatz unter Wasser mit Frischwasser, um Sand oder andere Fremdkörper zu entfernen, und trocknen Sie es anschließend gründlich mit einem weichen, trockenen Tuch ab. Achten Sie darauf, dass kein Wasser, Sand oder andere Fremdkörper, die sich auf dem Gehäuse befinden, in das Innere des Gehäuses fallen, wenn es geöffnet wird. Bedienen Sie den Verschluss oder die Verschluss-Entriegelungstaste niemals unter Wasser. Achten Sie darauf, die Kamera nicht fallen zu lassen, wenn Sie sie aus dem Gehäuse nehmen.

Die Vorprüfung auf undichte Stellen Bevor Sie die Kamera in das Gehäuse legen, verriegeln Sie das Gehäuse und tauchen Sie es in Wasser unter, um wie nachfolgend beschrieben auf undichte Stellen zu prüfen. D Wichtig! Bevor Sie die Kamera in das Gehäuse legen, stellen Sie sicher, dass die Kamera normal funktioniert und dass das Gehäuse nicht undicht ist. Wenn vor dem Gebrauch versäumt wird, auf undichte Stellen zu prüfen, könnte dies zu irreparablen Schäden an der Kamera führen. Beachten Sie, dass undichte Stellen auftreten können, wenn das Gehäuse gesprungen oder beschädigt ist. Kontrollieren Sie das Gehäuse vor dem Gebrauch auf Sprünge und andere Beschädigungen und wenden Sie sich an den Nikon-Kundendienst, wenn Sie Sprünge oder Beschädigungen finden. 1 Verriegeln Sie das Gehäuse und tauchen Sie es in Wasser unter.

Verriegeln Sie das Gehäuse und tauchen Sie es langsam in Wasser unter, hören Sie auf, falls Luft aus dem Inneren des Gehäuses austritt. Halten Sie das Gehäuse 2 oder 3 Sekunden lang unter Wasser gedrückt und kontrollieren Sie, ob Blasen austreten. Testen Sie das Gehäuse in einem flachen Bereich in einer Tiefe von etwa 1 m oder in einer Badewanne oder einem Eimer. Verwenden Sie kein heißes Wasser, da dies den Betriebstemperaturbereich von 0–40 °C überschreiten könnte. 2 Testen Sie die Bedienelemente. Tauchen Sie das Gehäuse unter und bedienen Sie die Bedienelemente 2 bis 3 Minuten lang unter Wasser, kontrollieren Sie dabei, ob Blasen austreten. 3 Prüfen Sie, ob sich Wasser im Gehäuse befindet. Nehmen Sie das Gehäuse aus dem Wasser und trocknen Sie es gründlich mit einem weichen, trockenen Tuch ab, öffnen Sie anschließend das Gehäuse und kontrollieren Sie, ob sich Wasser darin befindet. Wenn Wasser in das Gehäuse gelangt ist, kontrollieren Sie den O-Ring (0 8, 14–15). Wenn die Ursache für die undichte Stelle nicht bestimmt werden kann, bringen Sie das Gehäuse zum Nikon-Kundendienst.

Vorbereiten der Kamera Bereiten Sie die Kamera für Unterwasserfotografien vor. 1 Setzen Sie den Akku und die Speicherkarte ein. Setzen Sie eine Speicherkarte und einen vollständig aufgeladenen Akku ein. 2 Bringen Sie das Objektiv an und fahren Sie es aus. Verwenden Sie ein Objektiv vom Typ 1 NIKKOR VR 10–30 mm 1:3,5–5,6; andere Objektive können nicht verwendet werden. Halten Sie die Tubusentriegelung gedrückt (q) und drehen Sie den Zoomring, um das Objektiv auszufahren (w). Beachten Sie, dass sich die Kamera automatisch einschaltet, wenn das Objektiv ausgefahren wird; schalten Sie die Kamera aus, bevor Sie mit Schritt 3 fortfahren. 3 Bringen Sie die Zoomring-Manschette an. Richten Sie die Nut an der Innenseite der Manschette mit der Tubusentriegelung aus.

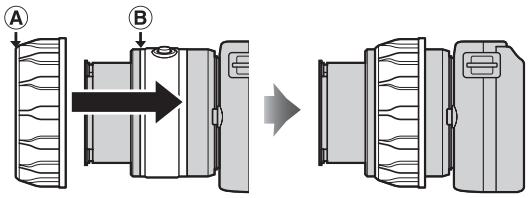

Schieben Sie die Manschette gerade auf das Objektiv und stoppen Sie, wenn und übereinanderliegen. Nachdem Sie die Manschette angebracht haben, passen Sie sie so an, dass sich der Zoomring frei dreht. 4 Bringen Sie den Ring zur Verhinderung interner Reflexion an. Bringen Sie den Ring wie abgebildet an der Vorderseite des Objektivs an. Wenn der Ring nicht angebracht ist, kann die Beschriftung vorn am Objektiv, die von der Innenseite des Objektivfensters reflektiert wurde, auf Fotos erscheinen.

5 Setzen Sie die Kamera ein. Richten Sie die Kamera in den Führungen für die Kamera mittig aus, achten Sie dabei darauf, dass sich das Objektiv im Objektivfenster befindet. Führungen für Kamera D Der Schulterriemen Um sicherzustellen, dass sich der Schulterriemen nicht in der Dichtung verfängt und ein Leck verursacht, achten Sie darauf, den Schulterriemen abzunehmen, bevor Sie die Kamera in das Gehäuse legen.

D Unterwasser-Blitzgeräte (0 17) Das Unterwasser-Blitzgerät löst nur aus, wenn das integrierte Blitzgerät der Kamera aufgeklappt wird; klappen Sie das integrierte Blitzgerät auf, nachdem Sie die Kamera in das Gehäuse gelegt haben, beachten Sie jedoch, dass der Blitz bei jeder Aufnahme ausgelöst wird. Achten Sie darauf, das integrierte Blitzgerät einzuklappen, wenn Sie das Gehäuse ohne ein Unterwasser-Blitzgerät verwenden. Blitzentriegelung 6 Legen Sie Trockenmittel hinein. Legen Sie das beiliegende SilikagelTrockenmittel zwischen der Kameraunterseite und dem Gehäuse hinein, um zu verhindern, dass sich Kondensation im Inneren des Gehäuses bildet. Schieben Sie das Trockenmittel nach vorn, sodass das Gehäuse problemlos geschlossen werden kann. Wird es falsch hineingelegt, kann es undichte Stellen am Gehäuse verursachen. A Austauschen des Trockenmittels Gebrauchtes Trockenmittel verliert seine Fähigkeit, Feuchtigkeit aufzusaugen. Wir empfehlen, das Trockenmittel nach jedem Gebrauch des Gehäuses auszutauschen (0 17).

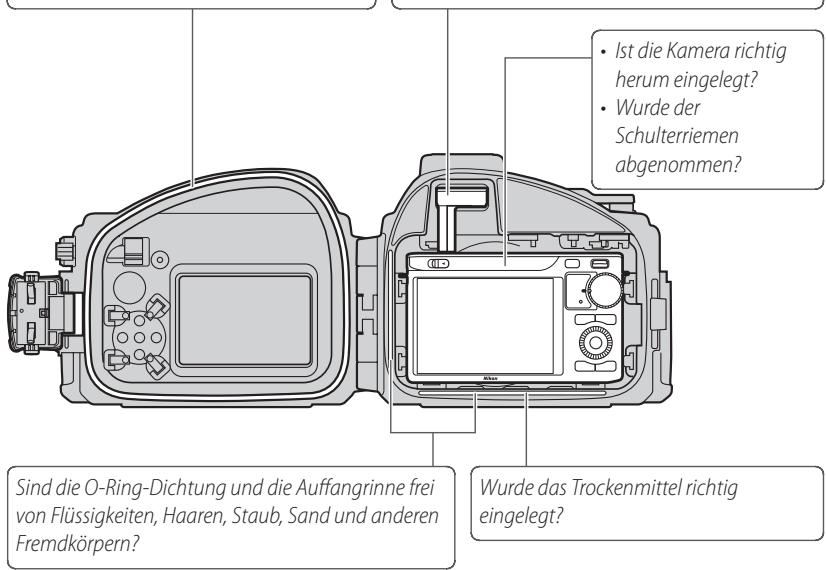

7 Führen Sie eine abschließende Prüfung durch.

• Ist der O-Ring zerrissen oder beschädigt?
• Ist der O-Ring verdreht oder verrutscht?
• Ist der O-Ring frei von Haaren, Staub, Sand und anderen Fremdkörpern? Wenn Sie ein Unterwasser-Blitzgerät verwenden, kontrollieren Sie, dass das integrierte Blitzgerät aufgeklappt ist; achten Sie andernfalls darauf, dass der Blitz eingeklappt ist.
• Ist die Kamera richtig herum eingelegt?
• Wurde der Schulterriemen abgenommen?

Sind die O-Ring-Dichtung und die Auffangrinne frei von Flüssigkeiten, Haaren, Staub, Sand und anderen Fremdkörpern? Wurde das Trockenmittel richtig eingelegt?

• Dreht sich der Zoomring problemlos und passt er den Zoom an? Falls nicht, setzen Sie die Zoomring-Manschette neu auf.
• Ist der Ring zur Verhinderung interner Reflexion angebracht? 8 Schließen Sie das Gehäuse. Schließen und verriegeln Sie das Gehäuse.

Die endgültige Undichtigkeitsprüfung Nachdem Sie die Kamera eingesetzt und das Gehäuse geschlossen haben, führen Sie eine letzte Prüfung auf undichte Stellen durch. D Wichtig! Stellen Sie vor Gebrauch sicher, dass die Kamera normal funktioniert, und dass das Gehäuse nicht undicht ist. Wenn vor dem Gebrauch versäumt wird, auf undichte Stellen zu prüfen, könnte dies zu irreparablen Schäden an der Kamera führen.

Tauchen Sie das Gehäuse in Wasser unter und prüfen Sie wie bei »Die Vorprüfung auf undichte Stellen« beschrieben auf undichte Stellen (0 5). Öffnen Sie nach Testende das Gehäuse und kontrollieren Sie, ob das Trockenmittel trocken ist und dass kein Wasser in das Gehäuse gelangt ist. Wenn eine undichte Stelle entdeckt wird, trocknen Sie unverzüglich die Kamera und das Gehäuse gründlich ab und kontrollieren Sie, ob der O-Ring noch intakt ist und dass das Gehäuse ordnungsgemäß abgedichtet ist. Wenn die Ursache für die undichte Stelle nicht bestimmt werden kann, bringen Sie das Gehäuse zum NikonKundendienst. Bilder aufnehmen Befolgen Sie die untenstehenden Schritte, um Bilder unter Wasser aufzunehmen. 1 Schalten Sie die Kamera ein. Drücken Sie den Ein-/Ausschalter am Unterwassergehäuse, um die Kamera einzuschalten. Die Ein-/Ausschalterleuchte leuchtet grün und der Monitor schaltet sich ein (drücken Sie den Ein-/Ausschalter erneut, um die Kamera auszuschalten, und vergewissern Sie sich, dass der Monitor ausgeschaltet ist). 2 Wählen Sie einen Modus. Drehen Sie das Funktionswählrad, um einen Modus zu wählen (weitere Informationen zur Wahl eines Modus finden Sie im Handbuch der Kamera).

3 Wählen Sie den Bildausschnitt. Drehen Sie das Zoomrad, um ein- und auszuzoomen. Einzoomen 4 Nehmen Sie das Bild auf. Fotos: Drücken Sie sanft auf den Auslösehebel, um den Kameraauslöser bis zum ersten Druckpunkt zu drücken und zu fokussieren, drücken Sie anschließend den Auslösehebel bis zum zweiten Druckpunkt, um den Verschluss auszulösen und ein Foto aufzunehmen. Filme: Drücken Sie die Taste für Filmaufzeichnung, um die Aufnahme zu starten oder anzuhalten. Auszoomen Auslösehebel Taste für Filmaufzeichnung

A Unterwasserfotografie Die beste Zeit für Unterwasserfotografien ist, wenn die Sonne senkrecht am Himmel steht (beachten Sie, dass Bilder, die unter Wasser aufgenommen wurden, möglicherweise einen Blaustich haben). Starke Lichtquellen können Reflektionen verursachen, die auf den Bildern erscheinen; schauen Sie vor der Aufnahme auf den Monitor und ändern Sie falls nötig den Winkel. Halten Sie während der Aufnahme Ihre Finger und andere Gegenstände vom Objektivfenster fern und vermeiden Sie es, Blasen in den Bildausschnitt auszuatmen. Setzen Sie den vorderen Deckel auf das Objektivfenster, wenn die Kamera nicht verwendet wird. A Das AF-Hilfslicht Das AF-Hilfslicht kann nicht verwendet werden, während sich die Kamera im Unterwassergehäuse befindet. A Ruhezustand Wenn etwa 30 Sekunden lang keine Bedienvorgänge getätigt werden, wird der Monitor ausgeschaltet und die Ein-/Ausschalterleuchte blinkt. Wenn weitere 3 Minuten lang keine Bedienvorgänge getätigt werden, schaltet sich die Kamera automatisch aus. Weitere Informationen finden Sie im Handbuch der Kamera.

Nach Gebrauch Reinigen Sie das Gehäuse und nehmen Sie die Kamera heraus. 1 Waschen Sie das Gehäuse. Reinigen Sie das Gehäuse sobald wie möglich nach dem Gebrauch. Waschen Sie das Gehäuse in einem Behälter mit Frischwasser, ohne dabei das Gehäuse zu öffnen oder die Kamera herauszunehmen. 2 Wischen Sie es trocken. Trocknen Sie das Äußere des Gehäuses gründlich mit einem weichen, trockenen Tuch ab.

D Trocknen des Gehäuses Achten Sie darauf, Wasser zu entfernen, dass sich im Verschluss, den Bedienelementen oder der Öse des Trageriemens angesammelt haben könnte. 3 Nehmen Sie die Kamera heraus. Nehmen Sie die Kamera heraus und wischen Sie das Innere des Gehäuses mit einem weichen, trockenen Tuch trocken. Waschen Sie das Innere des Gehäuses nicht mit Wasser. D Entnahme der Kamera Bedienen Sie den Verschluss oder die Verschluss-Entriegelungstaste niemals unter Wasser. Achten Sie vor dem Öffnen des Gehäuses darauf, dass Ihre Hände trocken und frei von Salz oder Sand sind; öffnen Sie das Gehäuse nicht an Orten, wo es Flugsand oder Spritzwasser ausgesetzt ist. Achten Sie bei der Herausnahme der Kamera darauf, sie nicht fallen zu lassen, und achten Sie darauf, dass keine Wassertropfen von Ihrem Haar, Körper oder anderen Gegenständen in das Gehäuse oder auf die Kamera fallen. Falls Wassertropfen auf die Kamera oder in das Unterwassergehäuse fallen, trocknen Sie sie sofort mit einem weichen Tuch ab. Achten Sie darauf, dass Ihre Hände trocken und frei von Salz oder Sand sind, bevor Sie die Kamera oder den Akku in die Hand nehmen. Halten Sie das Gehäuse aufrecht; legen Sie das offene Gehäuse nicht mit dem O-Ring oder der O-Ring-Dichtung nach unten zeigend ab.

4 Tauchen Sie das Gehäuse in Frischwasser ein. Dichten Sie das Gehäuse erneut ab und lassen Sie es in einem Behälter mit Frischwasser für zwei bis drei Stunden stehen. Betätigen Sie alle Bedienelemente ein paar Mal, um Salzreste zu entfernen. Wenn Salzreste auf den Bedienelementen eintrocknen, funktionieren sie eventuell nicht mehr oder deren Metallteile rosten und verursachen Lecks. 5 Wischen Sie es trocken. Trocknen Sie das Gehäuse gründlich mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Tuch mit Salzrückständen.

6 Lassen Sie das Gehäuse im Schatten trocknen. Lassen Sie das Gehäuse an einem schattigen, gut belüfteten Ort trocknen. D Setzen Sie es nicht Sonnenlicht oder Hitze aus Verwenden Sie keinen Föhn oder eine andere Wärmequelle und legen Sie das Gehäuse nicht in direktes Sonnenlicht. Durch Hitze könnte sich das Gehäuse oder der O-Ring abnutzen und ein Leck verursacht werden. D Innenreinigung des Gehäuses

Verwenden Sie einen Blasebalg oder ein weiches, trockenes Tuch, um Flüssigkeiten oder andere Fremdkörper aus dem Inneren des Gehäuses zu entfernen. Verwenden Sie kein Wasser, Reinigungsmittel oder chemischen Wirkstoffe jeglicher Art. Wasser kann die Beschichtung an der Innenseite des Objektivfensters beschädigen. Wartung In diesem Abschnitt wird die Wartung des O-Rings und des Unterwassergehäuses beschrieben. Pflege des O-Rings Das WP-N1 verwendet einen O-Ring, um eine wasserdichte Abdichtung zu erreichen. Eine unsachgemäße Handhabung des O-Rings kann Lecks verursachen. Kontrollieren Sie den Zustand des O-Rings wie nachfolgend beschrieben vor jedem Gebrauch und kontrollieren Sie jedes Mal, wenn das Gehäuse geöffnet wird, egal wie kurz, ob sich Fremdkörper auf dem O-Ring befinden. 1 Entfernen Sie den O-Ring. Verwenden Sie den O-Ring-Entferner, um den O-Ring wie abgebildet zu entfernen.

D Wenden Sie keine Gewalt an und benutzen Sie keine spitzen Gegenstände Das Gehäuse könnte undicht werden, wenn der O-Ring gewaltsam gedehnt oder durch die Anwendung von scharfkantigen oder spitzen Gegenständen, einschließlich Fingernägeln und Metallwerkzeugen, beschädigt wird. 2 Kontrollieren Sie den O-Ring. Entfernen Sie altes Silikonfett und andere Fremdkörper mit einem weichen Tuch, achten Sie dabei darauf, keine Stoffreste oder Fäden am O-Ring zu hinterlassen. Biegen Sie den O-Ring leicht, um auf Risse oder andere Beschädigungen hin zu prüfen. Risse 3 Kontrollieren Sie die Nut für den O-Ring. Verwenden Sie einen Blasebalg oder ein Wattestäbchen, um sämtliche Fremdgegenstände aus der Auffangrinne und von allen Teilen des Gehäuses, die mit dem O-Ring in Kontakt kommen, zu entfernen. Achten Sie darauf, dass Sie alle Fäden, die vom Wattestäbchen zurückgeblieben sind, entfernen.

4 Schmieren Sie den O-Ring. Wenn der O-Ring nicht ordnungsgemäß geschmiert wird, kann er aufreißen oder abblättern und Lecks verursachen. Wenn die Oberfläche des O-Rings trocken zu sein scheint, geben Sie einen Tropfen Silikonfett auf Ihren Zeigefinger und verteilen Sie das Fett auf dem O-Ring, indem Sie ihn zwischen Ihrem Daumen und Zeigefinger hin und her schieben, dadurch wird das Fett auf dem gesamten Ring gleichmäßig aufgetragen. Verwenden Sie kein Tuch oder Papier, da dadurch Fasern am O-Ring zurückbleiben könnten. Beachten Sie, dass wenn zu viel Fett aufgetragen wird, Fremdkörper leichter am Ring anhaften können und dadurch das Gehäuse nicht richtig abgedichtet wird. 5 Tauschen Sie den O-Ring aus.

Achten Sie darauf, dass der O-Ring und die Nut frei von Fremdkörpern sind, setzen Sie den O-Ring so ein, dass er gleichmäßig um die Nut für den O-Ring läuft, ohne sich auszudehnen oder zu verdrehen und aus der Nut hervorzustehen. D O-Ringe Der O-Ring muss regelmäßig ausgetauscht werden. Tauschen Sie den O-Ring unverzüglich aus, wenn er beschädigt, zerrissen oder verbogen ist oder seine Elastizität verloren hat. O-Ringe sollten mindestens einmal im Jahr ausgetauscht werden. Verwenden Sie nur Silikonfett, das für den Gebrauch mit diesem Produkt vorgesehen ist; Ersatz-O-Ringe und Silikonfett erhalten Sie beim Nikon-Kamerahändler oder beim Nikon-Servicepartner. Verwenden Sie kein O-RingSchmiermittel (Schmierfett) von COOLPIX oder NIKONOS. D Reinigung

Verwenden Sie für die Reinigung des Gehäuses oder des O-Rings keine Reinigungsmittel oder flüchtigen Chemikalien wie Alkohol oder Verdünner. Bei Missachtung dieser Vorsichtsmaßnahme könnte das Gehäuse oder der O-Ring beschädigt werden. Aufbewahrung Bewahren Sie das Gehäuse an einem kühlen, gut belüfteten Ort auf, lassen Sie das Gehäuse offen, um zu verhindern, dass sich der O-Ring abnutzt. Wenn Sie das Gehäuse längere Zeit nicht verwenden möchten, nehmen Sie den O-Ring heraus, entfernen Sie altes Silikonfett, tragen Sie neues Silikonfett auf und legen Sie den O-Ring in einen sauberen Kunststoffbeutel, um sicherzustellen, dass er seine Elastizität behält. Bewahren Sie das Gehäuse nicht im direkten Sonnenlicht auf, wo es plötzlichen Temperaturänderungen oder hoher Luftfeuchtigkeit ausgesetzt ist. Bewahren Sie das Gehäuse oder den O-Ring nicht unter Gegenständen, in der Nähe von offenen Flammen, in der Nähe von entzündbaren Gegenständen oder mit Naphtha- oder Kampfer-Mottenkugeln auf.

D Wartung Nikon empfiehlt, das Gehäuse mindestens einmal im Jahr vom Nikon-Kundendienst warten zu lassen. Diese Dienstleistung ist kostenpflichtig.

Technische Hinweise Technische Daten Maximale Tiefe 40 m Kamera-Betriebstemperatur 0–40 °C Abmessungen (H × B × T) Ca. 123,5 × 156,4 × 140,5 mm, ohne vorstehende Teile Gewicht Ca. 790 g, ohne Inhalt Optionales Zubehör

Folgendes Sonderzubehör ist für das Unterwassergehäuse erhältlich:

• Zoomring-Manschette WP-ZG1000 • Trageriemen WP-AN1000
• Ring zur Verhinderung interner
• O-Ring-Entferner WP-OR1000 Reflexion WP-IR1000
• Vorderer Deckel WP-LC1000
• Silikonfett WP-G1000

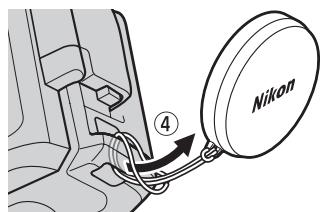

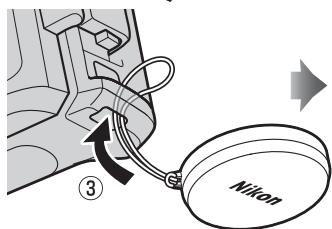

• Befestigungsband für
• Silikagel-Trockenmittel WP-S1000 Objektivfrontdeckel WP-AN2000 A Unterwasser-Blitzgeräte

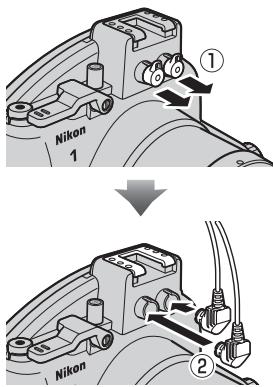

Das Unterwassergehäuse ist mit 2 LWL-Kabelanschlüssen ausgestattet, sodass Unterwasser-Blitzgeräte angeschlossen und mit dem integrierten Blitzgerät der Kamera gesteuert werden können. Nehmen Sie beide Kappen für den LWLKabelanschluss ab, wenn Sie ein Unterwasser-Blitzgerät verwenden (q; beachten Sie, dass zwar kein Risiko von Lecks besteht, wenn die Kappen abgenommen werden, die Kappen der nicht genutzten Anschlüsse jedoch aufgesetzt werden sollten), schließen Sie das Kabel (w) an und achten Sie darauf, das integrierte Blitzgerät der Kamera aufzuklappen, nachdem Sie die Kamera in das Gehäuse gelegt haben. Der Blitz wird mit jeder Aufnahme ausgelöst. Machen Sie eine Probeaufnahme, bevor Sie den Blitz unter Wasser verwenden, und prüfen Sie, ob der Blitz normal funktioniert. Weitere Informationen finden Sie in der Dokumentation des Blitzgerätes. Caisson étanche WP-N1
