Tipo de producto	Altavoces acústicos bookshelf
Características técnicas principales	Altavoces de 5,25 pulgadas, tweeter de aluminio de 1 pulgada, tecnología Tractrix Horn
Respuesta de frecuencia	70 Hz - 25 kHz
Impedancia	8 Ohmios
Potencia nominal	100 Watts
Dimensiones aproximadas	30,5 cm x 20,3 cm x 24,1 cm
Peso	6,8 kg por altavoz
Compatibilidades	Compatible con la mayoría de amplificadores y receptores de audio
Funciones principales	Sonido estéreo de alta calidad, ideal para música y cine en casa
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas de repuesto, consultar el servicio al cliente Klipsch
Seguridad	No exponer a la humedad, utilizar en condiciones de temperatura normales
Información general	Garantía de 5 años, diseño elegante y moderno

Preguntas frecuentes - REF III BOOKSHELVES KLIPSCH

¿Cómo conectar los altavoces KLIPSCH REF III a mi amplificador?

Para conectar los altavoces KLIPSCH REF III a su amplificador, use cables de altavoz de calidad. Conecte el cable positivo (+) a la terminal positiva del amplificador y a la terminal positiva del altavoz. Haga lo mismo con el cable negativo (-). Asegúrese de que las conexiones estén seguras.

¿Qué tipo de cables debo usar con los altavoces KLIPSCH REF III?

Se recomienda usar cables de altavoz de cobre de calibre 16 a 12 para una mejor calidad de sonido. La longitud del cable depende de la distancia entre su amplificador y los altavoces.

¿Por qué mis altavoces KLIPSCH REF III no producen sonido?

Verifique que los altavoces estén correctamente conectados al amplificador. Asegúrese de que el amplificador esté encendido y que el volumen esté ajustado. También pruebe con otra fuente de audio para descartar un problema potencial con su dispositivo fuente.

¿Los altavoces KLIPSCH REF III funcionan bien con amplificadores pequeños?

Sí, los KLIPSCH REF III están diseñados para ser eficientes y pueden funcionar con amplificadores de baja potencia. Asegúrese de que el amplificador sea compatible en términos de potencia e impedancia.

¿Cómo posicionar mis altavoces KLIPSCH REF III para un mejor sonido?

Para un mejor sonido, coloque los altavoces a la altura de los oídos cuando esté sentado. Manténgalos alejados de las paredes para evitar reflexiones no deseadas y trate de orientarlos ligeramente hacia su posición de escucha.

¿Puedo usar los KLIPSCH REF III en una configuración de cine en casa?

Sí, los KLIPSCH REF III se pueden usar como altavoces frontales en una configuración de cine en casa. Asegúrese de combinarlos con un buen subwoofer y altavoces surround para una experiencia inmersiva.

¿Cómo mantener mis altavoces KLIPSCH REF III?

Para mantener sus altavoces, límpielos regularmente con un paño suave. Evite limpiadores abrasivos. Si nota problemas de sonido, verifique las conexiones y los cables.

¿Los KLIPSCH REF III son compatibles con Bluetooth?

Los KLIPSCH REF III no están equipados con tecnología Bluetooth. Deberá conectarlos a su fuente de audio a través de cables. Para una conexión inalámbrica, considere usar un receptor Bluetooth externo.

MANUAL DE USUARIO REF III BOOKSHELVES KLIPSCH

IMPIMPORTANTES INSTRUCCIONES DE SEGURIDAD

1. LEA estas instrucciones.

2. GUARDE estas instrucciones.

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este dispositivo cerca del agua.

6. LIMPIELO SOLAMENTE con un paño seco.

7. NO bloquee los orificios de ventilación. Instáeleo de acuerdo con las instrucciones del fabricante.

8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefaction, cocinas uOthers aparatos (incluyendo amplificadores) que generen calor.

9. NO neutralice la caracteristica de seguridad del enchufe polarizzato o con clavija de connexion a tierra.Los enchufes polarizados tienen dos patas y una es más ancha que la othera.Los enchufes con clavija de connexion a tierra tienen dos patas y una clavija de connexion a tierra.La pata ancha o la clavija son caracteristicas de sécurité.Si el enchufe del dispositivo no entra en el enchufe de pared, consulte a un electricista para que cambie el enchufe de pared obsoleto.

10.PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en excesso o que lo pisen,especially neste el punto en que el cordón se une al enchufe,el punto en que el cordón sale del dispositivo y cuando el dispositivo está enchufado.

1. USE SOLAMENTE los accesos especialicos por el fabricante.

2. USE este dispositivo solamente en un carrito,base,tripode,soporte o mesa especified por el fabricante o vendido con el producto.Cuando use un carrito,tenga cuidado al mover el carrito con el dispositivo encima para evitar lesiones si elconjunto se vuelca

3. DESENCHUFE este dispositorio cuando haya tormentas electricas o cuando no se durante largos periodos de tiempo.

4. REMITA todas las reparaciones al personal de servicios calificado. Acuda a un profesional si el dispositivo ha sufido desperfectos tales como que se ha danoi el enchufe o el cordon de alimentacion, el dispositivo se ha dejo caer, parece no funciona correctamente o ha estado expuesto a la lluvia o a la humedad, o han caido objetos o se ha derramado liquido en su interior.

Este simbolo indica que el manual que acomaña a esta unidad contiene instrucciones importantes sobre operación y mantenimiento.

Este*simbolo indica que hay voltaje peligioso que constituya un peligro de descarga eléctrica bajo de estaunities

ADVERTENCIA: Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA:Los voltajes de este equipo constituyen unPEGIDO de muerte.No hay piezas que el usuario pueda reparar bajo el dispositivo.Remita todas las reparaciones al personal de service calificado.

PRECAUCION:Loscisobmodificacionesqueelfabricante noapruebeexpressamentecouldenanlarla autoridaddel,)uaparolesta.

ACERCA DE SU COMPRA KLIPSCH

Gracias por comprar这些 altavoces de estante Klipsch. Después de leer este manual y conectar el sistema,ustedouldrascuccharelresultadodemasde55anosde rigurosag Ingenieríaacompañada de investigación ydesarrolloa la vanguardia de su类产品.Howodos los productos Klipsch,los altavoces de esta tienen technología de acoplimiento a la trompeta Klipsch Tractrix®, que es el Diseño en que se basó el primer Klipschor®desarrollado en 1946 y todos los productos que han venido despues.El acoplimiento a la trompeta permitae los altavoces producir alta sensibilidad,baja distorsión,respecta de Frequencias bajas y amplia dispersionloquel se traduce en la potencia,el detalle y la dinámica sin igual que son las mar cas distinctivas del "Sonido Klipsch".No olvide llerar latarjete de garantía en linea en www.klipsch.com o al dorso de estemanual para que podamos prestarle mejor servicios. Nuevamente le agradecemos que haya escogido a Klipsch yesperamos que sus altavocedes vida a su música yasúspeléculas durante muchos años.

DESEMPAQUE

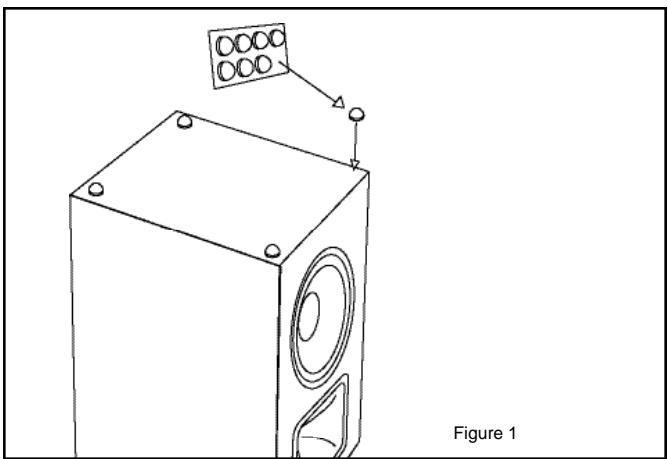

La lenguera y el piso con las tapas abiertas y dispuestos hacía los lados. Luego se pueda tirar de la caja hacía arriba. Quele material de empaque del alteavoz y de la rejilla, vuelva aponer el material en la caja yarlo goarde caja y material por si una vez necesita enviar el alteavoz a algoa parte.Alinee las clavijas imantadas que hay bajo de la rejilla con los tornillos de la parte de adelante del alteavoz y la rejilla encajara en posicio.

UBICACION

Aunque los altavoces de la série Reference funcional en una amplia variedad de ubicaciones,el mejor rendimiento se obtiene siguiendo las siguientes simples indicaciones:

• Coloque los altavoces frontales derecho o izquierdo sobre repisas o pedestales con los tweeters aproximadamente a la alta del oido de una persona sentada. Como altavoces de canal de surround,estos altavoces funciona mejor cuando se colocan a mayor alta.
• Si está instalando los altavoces en un armario, colóquelos de manière que la parte de adelante del altovo no quede dentro del armario si no, a lo más, al ras del fronte del armario.
• Si es posible, colque también altavoces de manière que queden a igual distancia del piso y de la pared que haya detrás. también es buenaponer los altavoces derecho e izquierdo a-distintas distacias de las paredes más cercanas.Esta espécie de escalonamente suaviza las Frequencias bajo.
• La distancia a las superficies cercanas, tales como las paredes y el piso, influye en gran medida en la respecta y el rendimiento de bajos de todo altovo. Acercar el altovo hacía una de las superficies augmenta el rendimiento de bajos: alejarlo, disminye tal rendimiento. Estas sugerencias por lo general producen buenos resultados con los altavoces de estante de la serie Reference de Klipsch, pero usted notará que pueda "afinar" el sonido desplazando los altavoces ligeramente de bajo a bajo o de adelante hacershipsasta que la música con alto contenido de bajos suene ideal para usted.No tema experimentar.

Figure 2

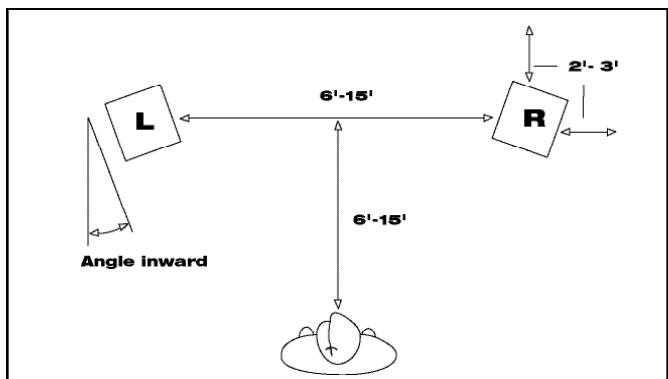

Sistema estereo de dos canales: La figura 2 muestra una disposicion de altavoces común de un sistema estereo de dos canales.Crear un triángulo equilatoro con los altavoces y la posición del oyente es un buena punto de partida.Dependiendo del tiempo de la sala y de la disposicion de los muebles,puede ser conveniente disminuir oacularizar la distancia entre la posición del oyente y la linea entre los altavoces,pero trate de que el oyente quede a la mesma distancia de los dos altavoces.Eso produce la mejor imagen estereofónica.Orientar ligeramente hacer el oyente los altavoces que estén muy分开ados mejora la imagen estereofónica.

Instalación estereofónica para cobertura amplía: Si austed leinterestingamente escuchar bien el sonido desdeczuelquierposión en la sala,es buena colocar los altavocues alejados uno deotry contra paredes adyacentes de mannersque formenuna gran L.Esto no produc muy buena imagen estéreo,pero si buena cobertura y un sonido espacioso y bien bal-anceado.

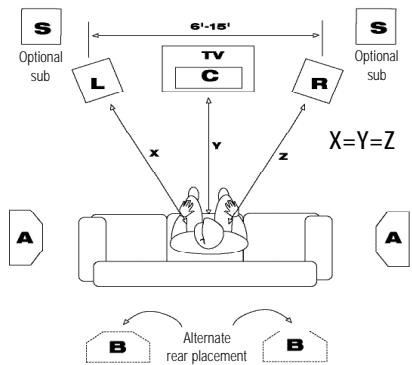

Sistema de cine en casa: La figura 3 muestra una instalacion común de cine en casa con un par de altavoces de estante como altavoces frontales izquierdo y derecho, un altovoz de canal central horizontal entre ellos y un par de altavoces surround en las paredes laterales. La estrategia Basics para ubicar los altavoces frontales derecho e izquierdo es similar a la que se describe anteriorsamente para un Sistema estereo de dos canales; la diferencia es que los altavoces se ubican conrecht a la planta de video. Idealmente,los altavoces frontales izquierdo y derecho deben estar equidistantes y aproximamente alineados conrecht a tal planta.A menos que la planta de video sea muy grande,puede serpreferible que haya menos distancia entre los altavoces izquierdo y derecho que en un Sistema de musica estereo exclusivamente.Esto asocia mayor los tamanos aparente de laImagen sónica y de la imagen de video.

Figure 3

Los altavoces de estante de la série Reference también se pueda usar como altavoces de canal de surround. Por lo general,la mejor之作 es en alto,en las paredes laterales y ligeramente detrás del oyente.Sin embargo,hay muchas otheras dispositionses que pueda dar resultados sorprendentesmente buena.Por ejemplo,se pueda colocar detrás del oyente; o haya en el piso y orientados hacía el techo,si la situación lo exige.Orientar los altavoces hacía el oyente enfatiza los sonidos espécicos de canal de atrás,orientarlos en sentido contrario produe una mayor sensación de espacio.Haga experimentos hasta encontrar la instalación que melhor le suene.

MONTAJE EN LA PARED Y EN EL CIELO RASO

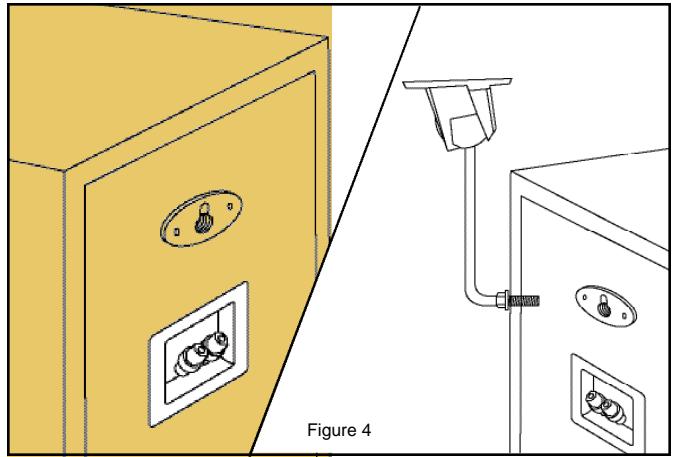

Algunos modelos tienen insertos roscados para soportes de pared o de cielo raso y también agujeros en forma de cerradura para montarlos al ras de la pared.Si va a usar soportes,vea los detalles en las instrucciones de montaje.En el caso de los agujeros en forma de cerradura,lo uniquo que se necesita es un tornillo cuya cabeza,de時間 apropiado,sobresalga ligeramente de la pared.Si es posible,el tornillo debe ir atornillado en uno de los parales internos de la pared; de no ser asi,se deben usar tornillos con ancla de un時間 que corresponda al peso del altovo sobre la pirca.(Vea la figura 4).

CONEXIONES

Nota: Conectar correctamente los altavoces al amplificador es de importancia fundamental para Obtener buena calidad de sonido. Siga al pie de la letra estas instrucciones. Las malas conexiones peuvent causar daños o falla de amplificador.

Los altavoces de la série Reference de Klipsch tienen cabledo interno con cable Bandwidth Balanced™ Monster®. La Tecnologia Bandwidth Balanced™neaWhile cables de cobre de alta pureza y distinto calibre ciudadosamente seleccionados y enrollados para que haya transferencia optima de la seals a todas las Frequencias.EI meoro rendimiento se obtiene si los altavoces se connectan al amplificador o receptor con cable Monster o con un cable de calidad similar queonga su distribuidor. Recomendamos queuse cable de cobre trenzado calibre 16 o mas grueso.Si hay que cubir grandes distancias,usar cable de menor calibre (mAs grueso) reduce la potencia de amplificationque se pierde debido a la resistencia del cable.

En la parte detrasde los altavoceshay dos conjuntos de tornillos de presion,uno para el tweeter y other para el woofer. Si el cableado es convencional,estos conjuntos estan conectados entre si con bandas de metal enchapadas en oro o con puentes de cable que sedeben quitar para hacer cableado doble o amplificacion doble.Explicaremos primero el cableado convencional y bajo lasalternativas. Toda la informacion sobre cableado convencional se aplical cableado doble.

PERO PRIMERO:TIPOS DE CONECTORES

Pele el cable. Separe los dos conductores una pulgada más o menos y pélosapproximadamente 6 mm (1/4 de pulgada).(Esto es más fácil con un pelacables, pero también se(puede usar una cortaplumas común y corrente paraURTAR alrededor del aislamento).Trence apretadamente las hebras de los dos conductores.Afloje las tuercas de los tornillosde presión hasta que aparezca el agujero del tornillo,luego inserte los cablespelados através de los agujeros.Apriete las tuercas a mano sobre el cable.Las hebras no debenhacer contacto de un tornillo de presión a other ni de un conductor a other.No seguir esta recomendación en cualesera de los dos extremos de la conexión pueda causar daños o falla de amplificador.

Clavijas. Hay muchos cables queienen con clavijas de metal en los extremos.Afloje las tuercas de los tornillos de presión hasta que aparezca el agujero del tornillo,LUgo inserte las clavijas a工程技术 de los agujeros. Apriete las tuercas a mano sobre las clavijas.No las apriete en excesso.No deben haber contacto de metal a metal entre las clavijas ni con los tornillos de presión.No seguir esta recomendación en cualesera de los dos extremos de la connexion puede causar daños o falla de amplificador.

Conectores en U. Hay cables de altavoz que tienen conectores en forma de U en los extremos. Afloje las tuercas de un par de tornillos de presión y colque los conectores alrededor de los tornillos. Apriete las tuercas a mano sobre los conectores y asegúrese de que ellos quedenfirmemente en posición.NoDebe habercontacto de metal a metal entre los conectores ni con los tornillos de presión.No seguir esta recomendación en qualquera de los dos extremos de la conexión peutecausar daños o falla de amplificador.

HAY OTROS TIPOS DE CONECTORES ESPECIALES PARA FACILITAR LA CONEXION DE LOS ALTAVOCES.SU DISTRIBUTOR AutorIZADO KLIPSCH LE PUEDE DAR SUGERENCIAS O MÁS DETalles.

DE LOS ALTAVOCES AL AMPLIFICATOR: CONSERVACION DE LA POLARIDAD O FASE

Uno de los aspectos más importantes al conectar los altavoces esMaintener la polaridad o fase.Si los altavoces no se conectan en fase,los bajo o laImagen de sonido se deterioran.

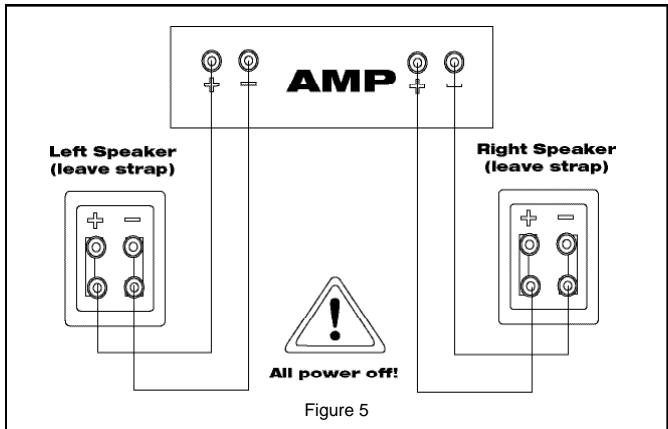

Lamania mas fácil de que los altavoces queden connectados en fase es conectar siempre los terminales de salute positivo y negativo del amplificador o receptor a los terminales de entrada correspondientes de los altavoces:positivo apositivo (^ + ^ de color rojo) y negativo a negativo (^ - ^ de color negro).(Vea la figura 5).

La mayoría de los cables de altovoz con terminales tienen conectores de colores que facillan la correspondencia correcta entre entradas y salidas. Si los suys no son asi, o si usted está haciendo sus propios cables con cable de conductor doble, busque las marcas de identificacion en el aislamento de los conductores. Normalmente hay una banda, una cresta moldeada o letras impresas en uno de los conductores.

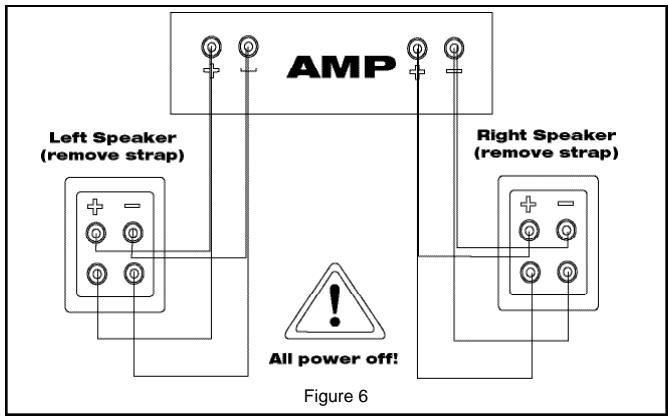

Cabledo doble: Cuando se hace cabledo doble,se conectan cables seperados desde los terminales de salute del amplificador o receptor a los terminales de entrada del tweeter y del woofer. (Vea la figura 6).Esto produce menos resistencia electrica entre el amplificador y el altovo que la connexion con un solo cable delismo calibre.En algunos casos espreferible hacer cabledo doble en lugar de cabledo convencional con cable de menor calibre,que sera mas grueso y probablemente menos flexible.

Para hacer cableado doble con los altavoces de la série Reference,afloje las tuercas de los tornillos de presión y quite las bandas de metal o los puentes de cable que unen los terminales del woofer y del tweeter. Manteniendo la polaridad correcta (vea arriba),conectar un cable a los tornillos de presión del tweeter (arriba) y除外 cable a los tornillos de presión del woofer (abajo).Llleve los dos cables hasta el amplificador o receptor y conectelos al mismano canal.(No connecte,por exemple,uno de los cables a una calidad A de altozo y el除外 una calidad B de altovoz de un amplificador o receptor con conmutacion A/B de altovoces).El amplificador pueda sufir graves daños si no se quitan las bandas.

Amplificación doble: Cuando se hace amplificación doble, el tweeter y el woofer se conectan a amplificadoresolestinos alimentados desdela misma salida de preamplificador. Recomendamos no hacer amplificacion doble con ninguno de nuestros altovoces pues en general este no produce ningun beneficio que no pueda obtenere simplement con un solo amplificador más potente y, por othera parte, el sonido peut deteriorarse mucho si no se hace correctamente.Si de todas manos usted hace amplificacion doble,use amplificadores de igual modelos para las secciones de tweeter y de woofer (a fin de evaporar erros de respecta de fecundia causados por differentes volumeneses de amplification) y aseguirese de quitar las bandas que uno les dos conjuntos de terminales del altovoz.Los amplificadores peuvent sufir graves daños si no se quitan las bandas.

CONFIGURación DE ADMINISTRACION DE BAJOS

Los receptores y procesadores de sonido surround hacer uso de lo que se conoce como administración de bajos para que las Frequencias bajas de los diversos canales se envien a los altavoces que PODEN reproducirlas bien y no a los altavoces微量元素,que no PODEN. Todos los modelos de estante de la series Reference de Klipsch sueponer en la configuracion Grande (Large) del menu de configuracion de altavoces de su receptor o procesador, si es necessario.Pero si su sistemas Tiene un buena subwoofer con alimentacion, es probable que se pueda tener mayor rendimiento en la configuracion Pequeño (Small) ydefer que el sub se ocupe de los bajos profundos,especially en el caso de altavoces queienen un solo woofer de menos de 6,5 pulgadas de diametro.

CUIDADO Y LIMPIEZA

Lo unico que se necesita para limpiar los altavoces es quitarles el polvo de vez en cuando. No les aplicque nunca limpiadores a base de solvente o detergentes fuertes.Las rejillas se peuvent limpiar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADA

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canada,la garantia debenblemir con las leyes correspondentes y sera responsabilidad exclusiva del distribuidor que lo suministro.Para Obtenerequalquier serviceo de garantia aplicable, comuniquese con el minorista que le vendio este producto o con el distribuidor que lo suministro.
