REF III BOOKSHELVES - Enceintes acoustiques KLIPSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil REF III BOOKSHELVES KLIPSCH au format PDF.
| Type de produit | Enceintes acoustiques de bibliothèque |
| Marque | Klipsch |
| Modèle | REF III BOOKSHELVES |
| Catégorie | Enceintes acoustiques passives |
| Technologie de haut-parleur | Pavillon Klipsch Tractrix® pour haute sensibilité, faible distorsion et large dispersion |
| Configuration des haut-parleurs | 2 voies : haut-parleur d'aigus et haut-parleur de graves |
| Alimentation | Passive (nécessite un amplificateur ou récepteur externe) |
| Puissance recommandée | Non spécifiée dans la notice ; utiliser un amplificateur adapté à l'impédance et à la sensibilité |
| Connectique | Deux paires de bornes de connexion (pour bi-câblage ou bi-amplification) avec cavaliers amovibles |
| Câblage interne | Bandwidth Balanced™ Monster® : fils de cuivre de grande pureté |
| Options de câblage | Simple câblage, bi-câblage (recommandé), bi-amplification (déconseillée) |
| Montage | Possibilité de montage mural ou au plafond via douilles taraudées ou encoches en trou de serrure |
| Placement recommandé | Sur étagère ou support, haut-parleur d'aigus à hauteur d'oreille ; idéalement en triangle équilatéral avec la position d'écoute |
| Entretien et nettoyage | Dépoussiérer avec un chiffon sec ; grilles nettoyables avec brosse d'aspirateur ; éviter produits abrasifs ou solvants |
| Sécurité | Suivre les avertissements : ne pas exposer à l'eau, ne pas obstruer les ouïes de ventilation, débrancher en cas d'orage |
| Période de garantie (États-Unis et Canada) | 5 ans (enceintes), 2 ans (composants électroniques) |
| Configuration d'utilisation | Stéréo 2 canaux ou cinéma maison (avant, ambiophonique) |
| Instructions de réglage des graves | Régler sur "Large" dans le récepteur ou "Small" avec caisson de graves amplifié |
| Accessoires inclus | Grille magnétique amovible, cavaliers métalliques pour bornes |
| Pièces détachées et réparabilité | Contacter un réparateur professionnel compétent ; aucune pièce remplaçable par l'utilisateur |
FOIRE AUX QUESTIONS - REF III BOOKSHELVES KLIPSCH
Questions des utilisateurs sur REF III BOOKSHELVES KLIPSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceintes acoustiques au format PDF gratuitement ! Retrouvez votre notice REF III BOOKSHELVES - KLIPSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REF III BOOKSHELVES de la marque KLIPSCH.
MODE D'EMPLOI REF III BOOKSHELVES KLIPSCH
- LIRE ces instructions.
- CONSERVER ces instructions.
- RESPECTER tous les avertissements.
- SUIVRE toutes les instructions.
- NE PAS utiliser cet appareil à proximité de l'eau.
- NETTOYER UNIQUEMENT avec un chiffon sec.
- NE PAS OBSTRUER les ouies de ventilation. Installer conformément aux instructions du constructeur.
- isinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
- NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a re pas dans votre prise de courant, demander à un electricien de remplacer cette prise d'un type ancien.
10. PROTEGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrabouillé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
- UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12 UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bati recommendé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
- DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
- CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la notice accompagnant cet appareil.
Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.
AVERTISSEMENT: Pour réduire les risques d'incidence et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.
CAUTION RISKOFELECTRICSHOCK DONOTOPEN
AVERTISSEMENT: Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.
ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant pourraient annuler le droit de l'utilisateur à utiliser cet appareil.
Merci d'avoir acheté ces enceintes de bibliothèque Klipsch. Avoir lu ce manuel et raccordé votre système, vous entendrez le résultat de plus de 55 ans d'étude technique rigoureuse et de recherche et développement de pointe. Comme tous les produits Klipsch, ces enceintes de bibliothèque bénéficient de la technologie de haut-parleur à pavillon Klipsch Tractrix® qui a servi de ligne directrice au premier modèle Klipschorn® développé en 1946 et à tous les produits qui ont suivi. Le haut-parleur à pavillon permet aux enceintes d'offrir une réponse dotée de haute sensibilité, faible distorsion, résponse en fréquence uniforme et large dispersion, ce qui se traduit par une supériorité inégalée du « son Klipsch » au niveau de la puissance, des détails et de la dynamique. N'oubliez pas de remplir la fiche de garantie à la fin de ce manuel ou en ligne sur www.klipsch.com, afin que nous puissions mieux vous servir. Encore une fois, merci d'avoir choisi Klipsch. Nous espérons que ces enceintes vous permettront d'apprécier pleinement votre musique et vos films pendant de nombreuses années.

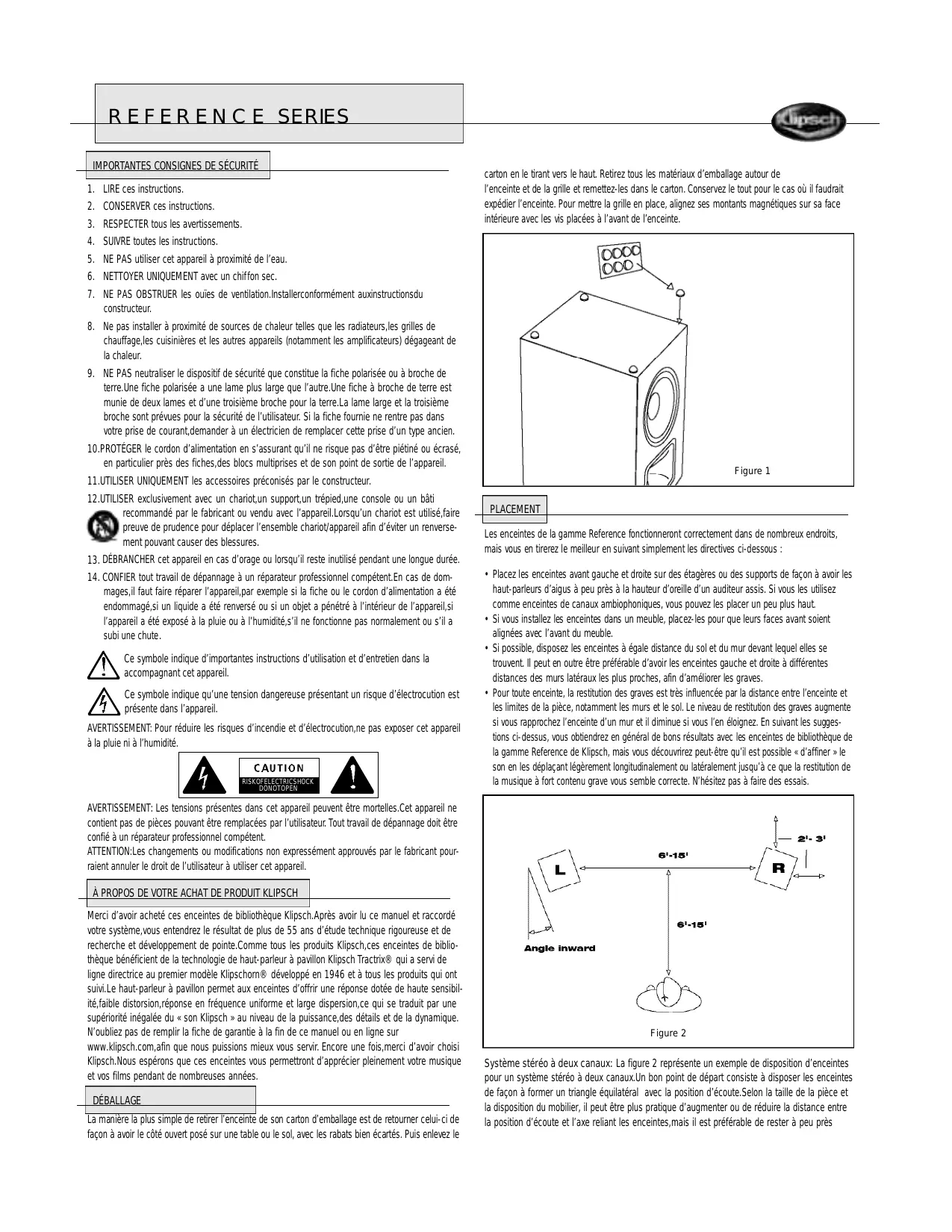

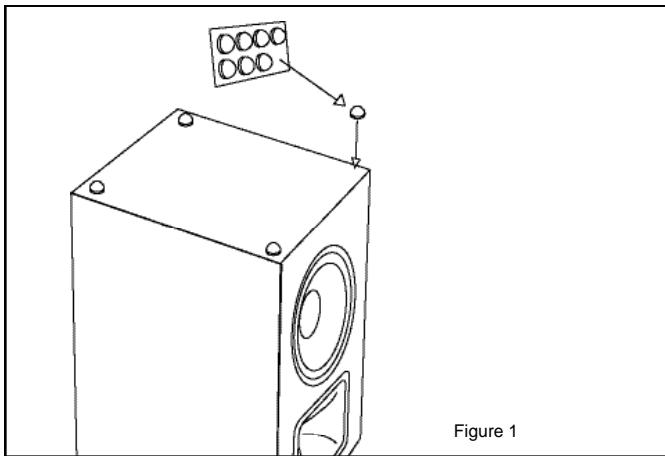

Deballage
La manière la plus simple de retirer l'enceinte de son carton d'emballage est de retourner celui-ci de façon à avoir le côté ouvert posé sur une table ou le sol, avec les rabats bien écartés. Puis enlevez le
carton en le tirant vers le haut. Retirez tous les matériaux d'emballage autour de l'enceinte et de la grille et remettez-les dans le carton. Conservez le tout pour le cas où il faudrait expédier l'enceinte. Pour mettre la grille en place, alignez ses montants magnétiques sur sa face intérieure avec les vis placées à l'avant de l'enceinte.
Placement
Les enceintes de la gamme Reference fonctionneront correctement dans de nombreux endroits, mais vous en tirerez le meilleur en suivant simplement les directives ci-dessous :
- Placez les enceintes avant gauche et droite sur des étagères ou des supports de façon à avoir les haut-parleurs d’aigus à peu près à la hauteur d’oreille d’un auditeur assist. Si vous les utilisez comme enceintes de canaux ambiphoniques, vous pouvez les placer un peu plus haut.
- Si vous installez les enceintes dans un meuble, placez-les pour que leurs faces avant soient alignées avec l'avant du meuble.
- Si possible, disposez les enceintes à égale distance du sol et du mur devant lequel elles se trouvent. Il peut en outre être préférable d'avoir les enceintes gauche et droite à différentes distances des murs latéraux les plus proches, afin d'améliorer les graves.
- Pour toute enceinte, la restitution des graves est très influencée par la distance entre l'enceinte et les limites de la pièce, notamment les murs et le sol. Le niveau de restitution des graves augmente si vous rapprochez l'enceinte d'un mur et il diminue si vous l'en éloignez. En suivant les suggestions ci-dessus, vous obtiendrez en général de bons résultats avec les enceintes de bibliothèque de la gamme Reference de Klipsch, mais vous découvrirez peut-être qu'il est possible « d'affiner » le son en les déplaçant légèrement longitudinalement ou latéralement jusqu'à ce que la restitution de la musique à fort contenu grave vous semble correcte. N'hésitez pas à faire des essais.

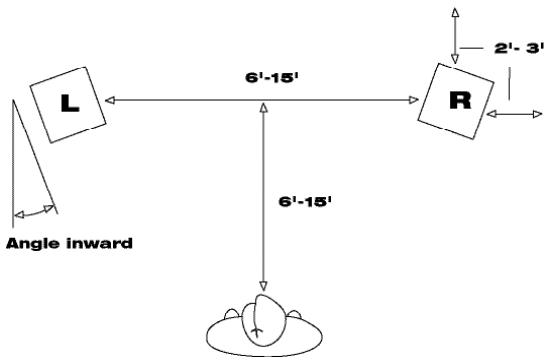

Figure 2
Système stéréo à deux canaux: La figure 2 représente un exemple de disposition d'enceintes pour un système stéréo à deux canaux. Un bon point de départ consiste à disposer les enceintes de façon à former un triangle équilatéral avec la position d'écoute. Selon la taille de la pièce et la disposition du mobilier, il peut être plus pratique d'augmenter ou de réduire la distance entre la position d'écoute et l'axe reliant les enceintes, mais il est préférable de rester à peu près.
à égale distance de chacune des deux enceintes. Vous obtenez ainsi la meilleure qualité de restitution stéréophonique. Celle-ci peut être encore améliorée si les enceintes sont très écartées, en les tournant légèrement de façon à les orienter vers la position d'écoute.
Mise en place stéréophonique pour une couverture étendue: Si vous souhaitez avant tout pouvoir entendre le son de n'importe quel endroit de la pièce et non à partir d'une zone d'écoute particulière, il est conseillé d'éloigner les enceintes en les plaçant contre deux murs adjacents, de façon à former un grand L. La restitution stéréophonique ne sera pas optimisée, mais vous obtiendrez un son bien équilibré avec une bonne couverture.

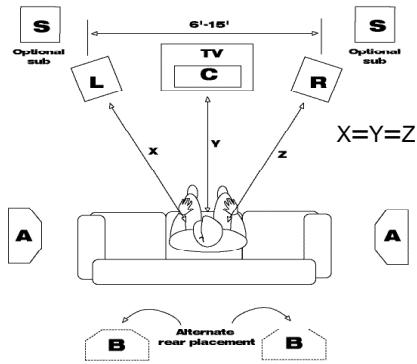

Système de cinéma maison : La figure 3 représente un exemple de configuration pour cinéma maison, avec une paire d'enceintes de bibliothèque à l'avant à gauche et à droite, une enceinte de canal central entre les deux et une paire d'enceintes ambiophoniques sur les murs latéraux. Le contrôle de placement des enceintes avant gauche et droite est semblable à celui décrit ci-dessus pour un système stéréophonique à deux canaux, à ceci près que l'écran vidéo est utilisé comme point de référence. L'idéal est que ces enceintes soient à peu près alignées avec l'écran et à égale distance de celui-ci. Si votre écran vidéo n'est pas très large, il est préférable que les enceintes gauche et droite soient moins écartées que pour un système stéréophonique réservé à la musique. La taille apparente de l'image acoustique est ainsi mieux adaptée à celle de l'image vidéo.
Figure 3
Les enceintes de bibliothèque de la gamme Reference peuvent également être utilisées comme enceintes ambiophoniques. Le meilleur emplacement est en général en hauteur, sur les murs latéraux, légèrement en retrait de la zone d'écoute. Toutefois, de nombreuses autres dispositions peuvent très bien convenir, par exemple derrière la zone d'écoute ou même au sol en orientant les enceintes vers le plafond, légèrement l'une vers l'autre. Si vous dirigez les enceintes vers la zone d'écoute, les propriétés aux canaux retraités sont mises en valeur; dans le cas contraire, vous obtenez une meilleure sensation de volume. Faites des essais de façon à couvrir ce qui vous convient le mieux.

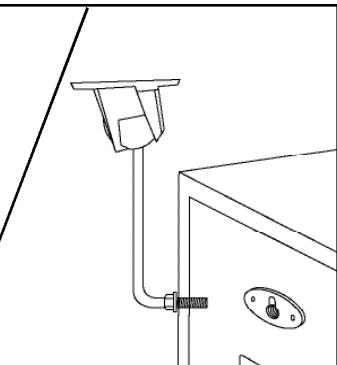

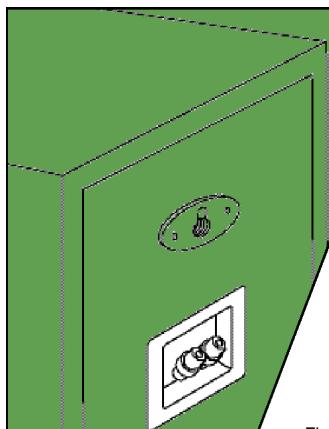

Montage au MUR et au plafond
Certains modèles comportent des douilles taraudées prévues pour un montage à l'aide d'équerres de murs ou de plafond, ainsi que des encoches en trou de serrure en face arrêté pour le montage mural direct. Si vous utilisez des équerres, consultez les instructions qui les accompagnent pour connaître les détails de montage. Pour utiliser l'encoche en trou de serrure, il suffit d'une vis à la tête de taille requise qui dépasse légèrement du mur. Dans la mesure du possible, la vis doit être fixée dans un poteau mural ; si ce n'est pas le cas, pour les murs en plâtre ou en plaques de plâtre, veillez à utiliser des ancrages adaptés au poids de l'enceinte (voir la figure 4).
Raccordements
Remarque: Un bon raccordement des enceintes à l'amplificateur ou au récepteur est essentiel pour l'obtention d'un son de qualité supérieure. Suivez attentivement les instructions ci-dessous. Des raccordements mal réalisés risquent d'entraîner un mauvais fonctionnement de l'amplificateur ou de l'endommager.
Le câblage interne des enceintes Klipsch de la gamme Reference est effectué avec un câble de type Bandwidth Balanced™ Monster®. La technologie Bandwidth Balanced™ fait appel à des fils de cuivre de grande pureté et de différents diamètres, soigneusement
sélectionnés et bobinés de façon à assurer une transmission optimale des signaux de différentes fréquences. Vous tirerez le maximum de vos enceintes en les reliant à l'amplificateur ou au récepteur à l'aide de fils de type Monster Cable ou de qualité identique, en vente chez un détaillant. Nous recommendons d'utiliser des fils de cuivre multibrin d'au moins 2 mm2 de section (calibre 16). Utilisez un plus grand diamètre de fil pour les plus grandes longueurs afin de réduire la puissance perdue à cause de la résistance du fil.
Figure 4
À l'arrière de chaque enceinte se trouvent deux paires de bornes de connexion, l'une pour l'alimentation du haut-parleur d'aigus et l'autre pour celle du haut-parleur de graves. Pour le câblage conventionnel, ces paires de bornes sont reliées entre elles par des fils de pontage ou des cavaliers métalliques dorés, pouvant être reliés pour le bi-câblage ou la bi-amplification. Nous allons d'abord décrire le simple câblage, puis les autres possibilités. Toutes les informations relatives au simple câblage s'appliquent aussi au bi-câblage.
Tout d'abord: TYPES de connecteurs
Fil nu. Séparez les deux conducteurs sur environ 25 mm, puis dénudez leurs extrémités sur environ 6 mm. (Une pince à dénuder simplifie cette opération, mais vous pouvez aussi entailler le pourtour de l'isolant jusqu'au fil à l'aide d'un canif ordinaire.) Torsadez en serrant bien les brins de chaque conducteur dans ces trous les extrémités dénudées des fils. Vissez chaque écrou sur le fil en serrant à la main. Vérifiez à chaque extrémité du raccordement qu'aucun brin de fil ne met en contact les deux bornes entre elles ni ne touche un brin de l'autre conducteur, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.
Broches. Beaucoup de cables d'enceintes préfabriques sont pourvus de terminaisons à broches métalliques us qui les traversent, puis insérez les broches dans ces trous. Vissez chaque écrou sur la broche en serrant à la main. Ne serrez pas trop. Vérifie[ifie]z à chaque extrémité du raccordement qu'il n'y a peu contact métallique entre les deux broches, entre les deux bornes ou entre une broch
Cosses à fourche. Certains câbles d'enceintes sont pourvus de connecteurs en U appelés cosses à fourche. Desserrez les écrous d'une paire de bornes de connexion et mettez chaque cosse à fourche à cheval sur la borne. Vissez chaque écrou sur la cosse en serrant à la main et inspectez les cosses pour vous assurer qu'elles sont bien en place cosses, entre les deux bornes ou entre une cosse et une borne, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.
IL EXISTE D'AUTRES TYPES DE CONNECTEURS SPECIAUX PERMETTANT DE FACILITER LE RACCORDEMENT DES ENCEINTES. ADRESSEZ-VOUS A UN REVENDEUR AGREE KLIPSCH POUR OBTENIR DES SUGGESTIONS ET DE PLUS AMPLES DETAILS.
Enceintes à amplificateur : respect de la polarité
Le respect de la polarité ou phase est primordial pour le raccordement des enceintes. En effet, si le raccordement est déphasé, les graves et l'image acoustique sont dégradés.

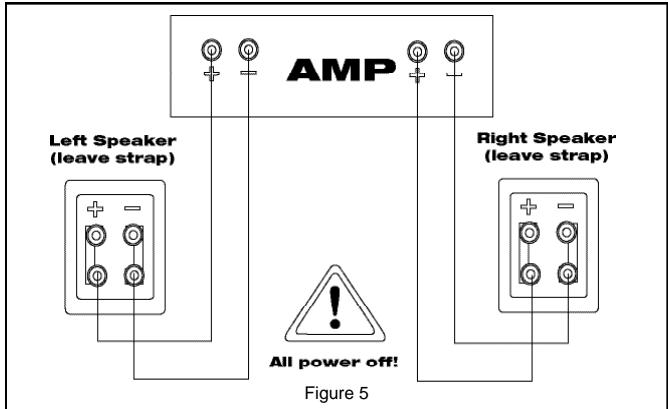

La façon la plus simple d'assurer le raccordement en phase des enceintes est de relier toutes les bornes de sortie positive et négative de l'amplificateur ou du récepteur aux bornes d'entrée correspondantes des enceintes : borne positive (« + », rouge) à la borne positive et borne négative (« - », noire) à la borne négative. (Voir la figure 5.)
La plupart des câbles préfabriques possèdent des connecteurs de couleur facilitant le raccordement ajustat des entrées et des sorties. Si ce n'est pas le cas des votes ou si vous fabriquez vous-même vos câbles à partir de fil à deux conducteurs, recherchez sur ceux-ci des repères d'identification. Ils sont en général constitués de caractères imprimés, d'une bande ou d'une ligne en relief le long de l'un des conducteurs.

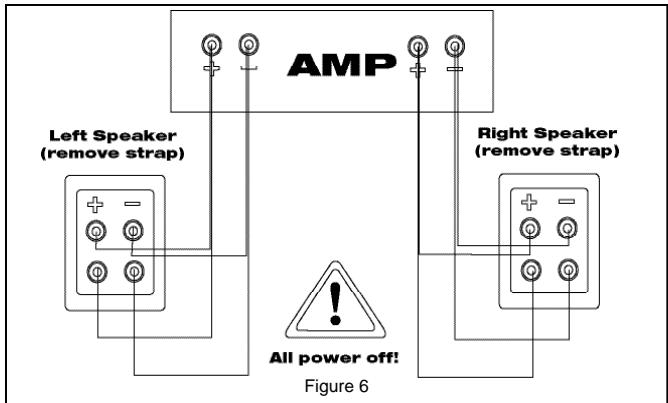

Bi-cablage: Le bi-cablage consiste à raccorder des cables distinctes des bornes de sortie de l'amplificateur ou du récepteur aux bornes d'entrée d'enceinte correspondant au haut-parleur d'aigus et au haut-parleur de graves (voir la figure 6). Cela se traduit par une résistance électrique entre l'amplificateur et l'enceinte inférieure à celle que présente un simple cablage réalisé avec des fils de la même section. Dans certains cas, le bi-cablage peut être préférable au simple cablage à fils de forte section, plus gros et sans doute moins souples.
Pour raccorder en bi-cablage les enceintes de la gamme Reference, desserrez les écrous des bornes de connexion et retirez les fils de pontage ou cavaliers métalliques reliant les bornes du haut-parleur d'aigus à celles du haut-parleur de graves. En respectant la polarité (voir ci-dessus), raccordez un câble aux bornes de connexion du haut-parleur d'aigus (celles du haut) et un autre aux bornes de connexion du haut-parleur de graves (celles du bas). Conduisez les deux câbles jusqu'à l'amplificateur ou au récepteur et raccordez-les au même canal. (En particulier, ne raccordez pas un câble à une sortie d'enceinte A et l'autre à une sortie d'enceinte B dans le cas d'un amplificateur ou d'un récepteur à commutation d'enceintes A/B.) Les amplificateurs risquent d'être gravement endommagés si les cavaliers ne sont pas retirés.
Bi-amplification: En bi-amplification, le haut-parleur d'aigus et le haut-parleur de graves sont pilotés par des amplificateurs distincts, alimentés par la même sortie de préamplificateur. La bi-amplification est déconseillée pour toutes nos enceintes. En effet, cette opération ne présente en général aucun avantage par rapport à l'utilisation d'un seul amplificateur plus grand. De plus, une forte dégradation du son peut être provoquée par une mauvaise mise en œuvre. Si toutefois vous choisissez la bi-amplification, utilisez le même modèle d'amplificateur pour les sections des aigus et des graves (afin d'éviter des erreurs de réponse en fréquence résultat de gains d'amplification différents), et n'oubliez pas de retirer les cavaliers reliant entre elles les deux paires de bornes d'entrée de l'enceinte.
Réglages de gestion des GRAVES
Les processeurs et les récepteurs ambiophoniques utilisent ce que l'on appelle la gestion des graves : il s'agit de faire en sorte que les basses fréquences des différents canaux soient envoyées aux enceintes capables de bien les produire et qu'elles évitent les petites enceintes qui ne le peuvent pas. Le cas échéant, tout modèle d'enceinte de bibliothèque de la gamme Reference de Klipsch peut être réglé sur Large dans le récepteur ou le processeur, sous le menu de configuration des enceintes. Mais si votre système comporte un bon caisson de graves amplifié, vous obtiendrez sans doute un meilleur fonctionnement d'ensemble en utilisant le réglage Small et en réservant à ce caisson la reproduction des extrêmes graves, particulièrement dans le cas des enceintes à simple haut-parleur de graves de moins de 16,5 cm de diamètre.
Entretien et nettoyage
Le nettoyage de vos enceintes ne demande qu’un épousetage de temps en temps. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l’aide d’une brosse d’aspirateur.
Garantie (états-unis et CANADA seulement)
La garantie ci-dessous est variable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada.
KILIPSCH AUDIO TECHNOLOGIES (KLIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériel (sous réserve des conditions énoncées ci-dessous) pour une période de cinq (5) ans à compler de la date d'achat. Pendant cette période de garantie, KILIPSCH réparera ou replacera, à sa décretion, l'article ou la piece défectueuse (à l'exception des amplificateurs et autres apparèels électroniques). Pour les articles comptant des amplificateurs ou d'autres composants électroniques, la période de garantie de ces composants est de deux (2) ans à compler de la date d'achat.
Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agrée KLIPSCH auprès duquel l'article a été acheté. Si le concessionnaire ne dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIPSCH pour recevoir des instructions à ce propos. L'article devra être expédie dans son emballage d'origine ou dans un emballage offrant le même niveau de protection.
Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d'une preuve d'achat datée (facture ou ticket de caisse) attestant que la période de garantie n'a pas expiré.
Cette garantie est annulée si (a) le numéro de série apposé à l'usine est modifié ou retiré de l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agréé KLIPSCH. Il est possible d'appeler le 1-800-KLIPSCH pour vérifier que le numéro de série n'a pas été modifié ou que le vendeur est bien un concessionnaire agréé KLIPSCH.
Cette garantie ne couvre pas les dommages superficiels ou résultant d'une mauvaise utilisation, d'un mauvais traitement, d'une utilisation commerciale ou d'une modification de cet article ou de toute pièce de celui-ci, ou encore de négligence, de catastrophe naturelle ou d'un accident. Cette garantie ne couvre pas les dommages résultant d'un emploi, d'une installation ou d'un entretien inadéquats, ou d'une tentative de réparation par toute personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles vendus EN L'ÉTAT ou SANS GARANTIE.
LES RÉPARATIONS OU REMPLACEMENTS OFFÉRTS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR. KLIPSCH DÉCINE TOUTE RESPONSABILÉ EN CASE DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUÉMENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAîRES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGEPARTICULARI.
Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficiaz peut-être d'autres droits selon votre lieu de résidence.
Garantie à l'extérieur des états-unis et du CANADA
Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
