Type de produit	Enceintes acoustiques passives
Marque	KLIPSCH
Modèle	SYNERGY
Impédance nominale	8 ohms
Rendement	Élevé (convient à une large gamme d'amplificateurs)
Placement recommandé - Enceintes principales (L/R)	Distance entre enceintes : 2 à 4,5 m ; distance des murs latéraux : min. 60 cm ; distance d'écoute : 1 à 1,5 fois l'écartement
Placement recommandé - Enceinte centrale	Juste au-dessus ou en dessous de l'écran vidéo
Placement recommandé - Enceintes surround	Hauteur : 1,5 à 2,15 m au-dessus du sol ; sur les murs adjacents à la position d'écoute
Section de câble recommandée	1,3 mm² (calibre 16) minimum
Connectique	Bornes à vis avec barrette de liaison (bi-câblage possible sans retirer la barrette)
Entretien	Chiffon sec ; jamais de produits abrasifs ou solvants ; brosse d'aspirateur pour les grilles
Sécurité	Ne pas ouvrir (présence de tension dangereuse) ; aucune pièce réparable par l'utilisateur ; dépannage par professionnel
Garantie (États-Unis et Canada)	5 ans à compter de la date d'achat (vices de matériaux et de main-d'œuvre)
Garantie (hors États-Unis et Canada)	Conforme aux lois locales ; contacter le vendeur ou distributeur
Conformité	Marquage CE ; directives basse tension (2006/95/CE), CEM (2004/108/CE) et Écoconception (2005/32/CE)
Gestion des déchets (WEEE)	Ne pas jeter avec les ordures ménagères ; déposer dans une décharge adaptée au recyclage
Enregistrement du produit	En ligne sur www.klipsch.com/register (non nécessaire pour la garantie, mais conseillé)

FOIRE AUX QUESTIONS - SYNERGY KLIPSCH

Comment placer les enceintes principales gauche et droite ?

Placez les enceintes à une distance de 2 à 4,5 m l'une de l'autre et à au moins 60 cm des murs latéraux. Vous pouvez les orienter légèrement vers le centre de la pièce. La distance d'écoute doit être environ 1 à 1,5 fois la distance entre les enceintes.

À quelle hauteur installer les enceintes surround ?

Les enceintes surround WDST™ doivent être placées à environ 60 cm au-dessus de la hauteur d'oreille d'un auditeur assis, soit une hauteur comprise entre 1,5 et 2,15 m au-dessus du sol. Installez-les sur les murs adjacents à la position d'écoute ou derrière celle-ci.

Quel type de câble utiliser pour le raccordement ?

Utilisez du fil de haut-parleur de 1,3 mm² (calibre 16) minimum. Raccordez la borne positive (+) rouge à la borne positive de l'amplificateur et la borne négative (-) noire à la borne négative. Assurez-vous qu'aucune partie dénudée ne touche une autre borne.

Puis-je bi-câbler les enceintes Synergy ?

Oui, certaines enceintes disposent de deux bornes de raccordement par polarité reliées par une barrette métallique. Ne retirez pas la barrette car elle est nécessaire au fonctionnement normal. Pour le bi-câblage, consultez le manuel de votre récepteur.

Comment nettoyer les enceintes ?

Nettoyez les enceintes avec un chiffon sec pour dépoussiérer. N'utilisez jamais de produits abrasifs, à base de solvant ou de détergents puissants. Pour les grilles, utilisez une brosse d'aspirateur.

Que faire en cas de court-circuit ?

Un court-circuit peut endommager le matériel. Vérifiez les connexions : aucune partie dénudée des fils ne doit toucher une autre borne. Si un court-circuit se produit, débranchez les enceintes et inspectez les câbles.

Quelle est la garantie des enceintes Klipsch Synergy ?

Aux États-Unis et au Canada, la garantie est de 5 ans à compter de la date d'achat, couvrant les vices de matériaux et de main-d'œuvre. Pour les autres pays, la garantie est conforme aux lois locales. Contactez le vendeur pour plus d'informations.

Puis-je utiliser ces enceintes avec un amplificateur de faible puissance ?

Oui, les enceintes Klipsch ont un rendement élevé et fonctionnent correctement avec une grande variété d'amplificateurs. Cependant, un volume excessif pendant de longues durées peut endommager l'ouïe et les enceintes.

Les enceintes contiennent-elles des pièces réparables par l'utilisateur ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. L'ouverture expose à des tensions dangereuses. Tout dépannage doit être confié à un réparateur professionnel compétent.

Dois-je enregistrer mon produit ?

Il est recommandé d'enregistrer le produit sur www.klipsch.com/register pour être informé des nouveautés et promotions. L'enregistrement n'est pas nécessaire pour la garantie, mais conservez le reçu d'achat.

MODE D'EMPLOI SYNERGY KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. Suivre toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
10. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
11. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.

L'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque d'électrocution.

AVERTISSEMENT: Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT: Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

Avertissement

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Placement dans la piece

Avant de commencer - Installez les pieds ou autres accessoires nécessaires pour certaines enceintes Klipsch. Reportez-vous aux schémas 1, 2 et 3 pour l'installation.

Enceintes des canaux principaux gauche et droit - Pour optimiser le fonctionnement, Klipsch conseille de placer les enceintes à une distance de 2 à 4,5 m l'une de l'autre et à 60 cm minimum des murs latéraux. Vous pouvez aussi les orienter légèrement vers le centre de la pièce pour une meilleure restitution stéréophonique. La distance entre la position d'écoute et les enceintes doit être environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le placement et le raccordement.

Enceintes de canal central - Les enceintes de canal central ont été conçues pour donner l'impression que les dialogues et lesons principaux proviennent de l'écran vidéo. Ces enceintes doivent donc être placées le plus près possible de l'écran, de préférence juste au-dessus ou au-dessous. Reportez-vous aux figures 1, 2 et 3 pour le placement et le raccordement.

Enceintes des canaux ambiophoniques arrière - Les enceintes ambiophoniques WDST™ de Klipsch doivent être placées à environ 60 cm au-dessus de la hauteur d'oreille d'un auditeur assis. En général, cela correspond à une hauteur comprise entre 1,5 et 2,15 m au-dessus du sol. Les enceintes ambiophoniques doivent être placées sur les murs directement adjacents à la position d'écoute. Il est également possible de les installer sur le mur derrière la position d'écoute. Le placement final des enceintes ambiophoniques dépend des caracté

caractéristiques de la pièce. Elles ont été conçues pour recréer la sensation d'espace et d'ambiance offerte par les technologies ambiphoniques d'aujourd'hui. Reportez-vous au schéma 4 et aux figures 1 et 3 pour le placement et le raccordement.

Raccordement

Raccordement conventionnel - En utilisant du fil de haut-parleur de 1,3 mm2 (calibre 16) minimum, raccordez la borne « positive » (+) ROUGE de l'enceinte GAUCHE à la borne « positive » (+) ROUGE du canal GAUCHE de l'amplificateur. Raccordez la borne « négative » (-) NOIRE de l'enceinte GAUCHE à la borne « négative » (-) NOIRE du canal GAUCHE de l'amplificateur. Répétez cette procédure pour le raccordement de toutes les autres enceintes aux canaux correspondants de l'amplificateur. Voir la figure 3. Vérifiez qu'aucune partie dénudée de fil de raccordement ne touche une autre borne car cela pourrait provoquer un court-circuit et endommager le matériel.

Certaines enceintes de la gamme Synergy sont fournies avec, pour chaque polarité, deux bornes de raccordement reliées par une barrette métallique. Ne retirez pas cette barrette car elle est nécessaire pour que les enceintes fonctionnent correctement. Laissez cette barrette en place et branchez le fil de l'enceinte à la borne de raccordement supérieure. Il est possible de « bi-câbler » une enceinte ayant deux yeux de bornes de raccordement. Veuillez consulter le manuel de votre récepteur pour des instructions détaillées.

Caractéristiques de l'amplificateur - Les enceintes Klipsch offrent un rendement élevé et peuvent fonctionner correctement avec une grande variété d'amplificateurs. L'impédance de 8 ohms de l'enceinte est compatible avec toutes les enceintes Klipsch et celles-ci fonctionnent à de très hauts niveaux avec une distorsion harmonique faible. Le réglage du volume doit être effectué avec précaution car les enceintes Klipsch peuvent fournir une forte puissance acoustique. Un volume excessif pendant de longues durées peut endommager l'ouïe de façon irréversible. L'utilisation d'une puissance d'amplification excessive peut aussi endommager les enceintes. Adressez-vous au revendeur pour vérifier que l'amplificateur utilisé convient à l'application. Nous voulons que vous bénéficiaz du plaisir de l'écoute pour toujours.

Entretien et nettoyage

Le nettoyage de vos enceintes ne demande qu’un époussetage de temps en temps. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l’aide d’une brosse d’aspirateur.

Garantie - etats-unis et CANADA

Klipsch garantit à l'acheteur original ce produit, à condition qu'il ait été correctement utilisé et entretenu, contre tous vices de matériaux et de main d'œuvre pendant une période de cinq ans à compter de la date d'achat. Si ce produit s'avère défectueux en termes de pièces ou de main d'œuvre, Klipsch, à sa décision, (a) réparera le produit, ou (b) remplacera le produit sans facturer les pièces ni la main d'œuvre. Si ce modèle de produit n'est plus disponible et ne peut pas être efficacement réparé ni remplacé par un modèle identique, Klipsch pourra, à sa seule décision, remplacer l'appareil par un modèle plus récent de valeur identique ou supérieure. Dans certains cas, la substitution par un nouveau modèle pourra nécessiter la modification de la surface de montage. Klipsch décline toute responsabilité pour une telle modification. Pour obtenir une réparation ou un remplacement au titre de la présente garantie, veuillez d'abord prendre contact avec le revendeur, dans la mesure du possible. Il vous sera alors indiqué comment procéder pour une réparation ou un remplacement. Vous devrez fournir une copie de la facture d'origine.

Limitations :

• Cette garantie limitée ne couvre pas la défaillance du produit resulting d'une mauvaise installation, d'un usage abusif ou incorrect, d'un accident,

de négligence, d'une mauvaise manipulation, d'usure résultant de l'utilisation normale ou de dépréciation due aux conditions ambiantes.

• Cette garantie limitée ne couvre pas les dommages esthétiques, notamment l'endommagement de la peinture, ni les dommages indirects à d'autres composants ou aux locaux, résultat qu'elle qu'en soit la raison, de la défaillance du produit.
• Cette garantie limitée est nulle et non avenue pour les produits n'ayant pas été utilisés conformément aux instructions de Klipsch.
• Cette garantie limitée est nulle et non avenue pour les produits modifiés ou dont le numéro de série est absent, ainsi que pour les produits non achétés auprès d'un détaillant/agréé.
• Cette garantie limitée prend fin en cas de vente ou de cession du produit à un tiers.

CETTE GARANTIE DONNE À L'ACHETEUR DES DROITS SPECIFIQUES. CELUI-CI PEUT ÉGÉALEMENT BENÉFICIER D'AUTRES DROITS OU VARIENT SELON LES ETATS OU PROVINCES, LES JURIDICTIONS ET LES PAYS. LA RESPONSABILITÉ DE KLIPSCH EN CAS DE MAUVAIS FONCTIONNEMENT OU DE DÉFAILLANCE DU MATÉRIEL EST LIMITÉE AU REMPLACEMENT OU À LA RÉPARATION DE CELUI-CI DANS LES CONDITIONS ÉTABLIES PAR CETTE DÉCLARATION DE GARANTIE. POUR LES CLIENTS CANADIENS, KLIPSCH REFUSE POUR LE PRODUIT TOUTE AUTRE GARANTIE OU CONDITION, EXPLICITE OU IMPLICITE, LÉGALE OU AUTRE. POUR LES CLIENTS DES ÉTATS-UNIS, TOUTES LES GARANTS EXPRESSES ET IMPLICITES RELATIVES AU PRODUIT, Y COMPRIS, MAIS NON EXCLUSIVEMENT, TOUTE GARANTIE IMPLICITE DE VALEUR MARCHANDE OU D'ADéQUATION A UN USAGEPARTICULIER, SONT LIMITÉES À LA PÉRIODE DE CETTE GARANTIE. CERTAINS ÉTATS, PROVINCES, JURIDICTIONS OU PAYS NE PERMETTANT PAS L'EXCLUSION DE CERTAINES CONDITIONS OU GARANTIES IMPLICITES, OU LA LIMITATION DE DUREE DES CONDITIONS OU GARANTIES IMPLICITES, LES LIMITATIONS CI-DESSUS PEUVENT NE PAS ÉTRE APPLICABLES. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES PARTICULIERS, INDIRECTS, CONSÉCUTIFS OU ACCESSOIRES, Y COMPRIS MAIS SANS S'Y LIMITER, TOUTE RESPONSABILITÉ POUR LES PLAINTES CONTRE VOUS PAR DES TIERS POUR DOMMAGES OU NON-DISPONIBILITÉ DES PRODUITS POUR L'UTILISATEUR. LA RESPONSABILITÉ MAXIMALE DE KLIPSCH NE DÉPASSERA PAS LE MONTANT PAYÉ POUR LE PRODUIT OBJET DE LA PLAINTE. CERTAINS ÉTATS, PROVINCES, JURIDICTIONS OU PAYS NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÉTRE APPLICABLES.

Garantie en DEHORS des etats-unis et du CANADA

Si ce produit est vendu dans un pays autre que les États-Unis ou le Canada, la garantie doit être conforme aux lois en vigueur. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur l'ayant fourni.

Informations de conformite UE:

Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/CE de l'Union Européenne ; conformité aux directives de l'Union Européenne CEM 2004/108/CE et 2005/32/CE sur les exigences Écodesign.

Avis WEEE

Remarque : Cette marque n'est applicable qu'aux pays de l'Union Européenne (EU) et à la Norvège.

Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adaptée permettant la récupération et le recyclage.

Enregistrement du produit

Enregistrez le produit en ligne à l'adresse www.klipsch.com/register.

• Klipsch vous tiendra au courant des nouveaux produits et des promotions.
• Vos coordonnées ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées pour la garantie. Conservez le reçu pour les réclamations dans le cadre de la garantie.

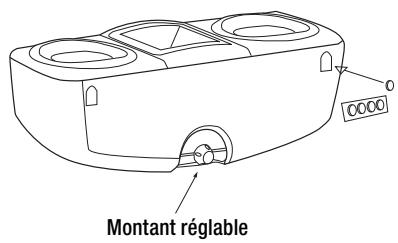

Schéma 3 Enceinte de canal central

Pieds en caoutchouc en forme de cône (à placer à l'arrière ou au bas, si l'enceinte est montée au mur)

Figure 1 Placement des enceintes dans la zone d'écoute

Schéma 4 Enceintes ambiophoniques à montage mural

Vis à bois n° 10 ou 12 de 63 à 76 mm à tête cylindrique bombée. Montage dans un poteau mural ou utilisation d'ancrage - Laissez dépasser les têtes de vis de la surface du mur d'environ 7 mm.

Figure 2 Canal Central
