RF-7 - Enceintes acoustiques KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes acoustiques colonne
Marque	Klipsch
Modèle	RF-7
Impédance nominale	8 ohms
Nombre de voies	2 voies
Puissance admissible	Non spécifié (haute puissance)
Réponse en fréquence	Non spécifié (reproduction large bande)
Sensibilité	Élevée (performances élevées)
Connectique	Bornes doubles (bi-câblage possible)
Placement recommandé	Distance entre enceintes : 2 à 4,5 m ; éloignement des murs : 60 cm minimum
Distance d'écoute	1 à 1,5 fois l'écartement des enceintes
Type d'enceinte	Passive (nécessite amplificateur)
Matériau du coffret	Bois véritable ou vinyle (finition)
Grille	Nettoyable avec brosse aspirateur ou chiffon humide
Entretien	Dépoussiérage à sec ou chiffon humide ; pas de solvants ni détergents puissants
Sécurité	Respecter les consignes : ne pas exposer à l'eau ou à la chaleur, ne pas obstruer les ouïes
Garantie (États-Unis et Canada)	5 ans (enceintes), 2 ans (composants électroniques)
Garanties internationales	Conformes aux lois locales (contacter le distributeur)

FOIRE AUX QUESTIONS - RF-7 KLIPSCH

Comment installer les enceintes Klipsch RF-7 pour une meilleure qualité sonore ?

Placez les enceintes à une distance de 2 à 4,5 m l'une de l'autre et à au moins 60 cm des murs latéraux. Orientez-les légèrement vers l'intérieur pour une meilleure image stéréophonique. La position d'écoute doit être à environ 1 à 1,5 fois la distance séparant les enceintes.

Quel type de câble utiliser pour connecter les RF-7 ?

Utilisez un câble pour enceintes de calibre 16 minimum. Reliez la borne rouge (+) de l'enceinte à la borne rouge (+) de l'amplificateur et la borne noire (-) à la borne noire (-). Pour le bi-câblage, retirez les cavaliers métalliques et utilisez deux câbles par enceinte.

Quelle est l'impédance des enceintes RF-7 ?

Les enceintes Klipsch RF-7 ont une impédance nominale de 8 ohms. Elles sont compatibles avec la plupart des amplificateurs et produisent une faible distorsion, même à haut niveau sonore.

Comment nettoyer les enceintes RF-7 ?

Dépoussiérez avec un chiffon sec ou nettoyez avec un chiffon légèrement humide. N'utilisez jamais de produits abrasifs, de solvants ou de détergents puissants. Pour les grilles, utilisez une brosse d'aspirateur ou un chiffon humide.

Puis-je utiliser les RF-7 avec un amplificateur de faible puissance ?

Oui, les enceintes Klipsch sont très performantes et fonctionnent avec une grande variété d'amplificateurs. Cependant, évitez de pousser le volume à un niveau excessif pour ne pas endommager les enceintes ou votre ouïe.

Les RF-7 sont-elles adaptées à un usage home cinéma ?

Oui, les enceintes RF-7 sont idéales comme enceintes principales gauche et droite. Vous pouvez compléter avec une enceinte centrale et des enceintes surround de la gamme Reference pour un système home cinéma complet.

Comment effectuer un bi-câblage sur les RF-7 ?

Retirez les cavaliers métalliques reliant les deux paires de bornes. Connectez un câble sur les bornes supérieures (rouge avec rouge, noir avec noir) et un autre câble sur les bornes inférieures de la même manière. L'autre extrémité des deux câbles se branche sur les mêmes bornes de l'amplificateur.

Quelle est la garantie des enceintes Klipsch RF-7 ?

Aux États-Unis et au Canada, la garantie est de 5 ans pour les enceintes et 2 ans pour les composants électroniques. Pour les autres pays, la garantie est conforme aux lois locales ; contactez votre revendeur.

Puis-je placer les enceintes près d'un mur ou dans un meuble ?

Il est déconseillé de placer les enceintes près des murs (au moins 60 cm) ou dans des espaces confinés, car cela peut altérer la qualité sonore. Assurez-vous que les ouïes de ventilation ne sont pas obstruées.

Les enceintes RF-7 sont-elles livrées avec des pieds ou des accessoires ?

Oui, certains modèles sont fournis avec des pieds stabilisateurs. Installez-les pour une stabilité et une sécurité maximales. Consultez les schémas de la notice pour l'installation.

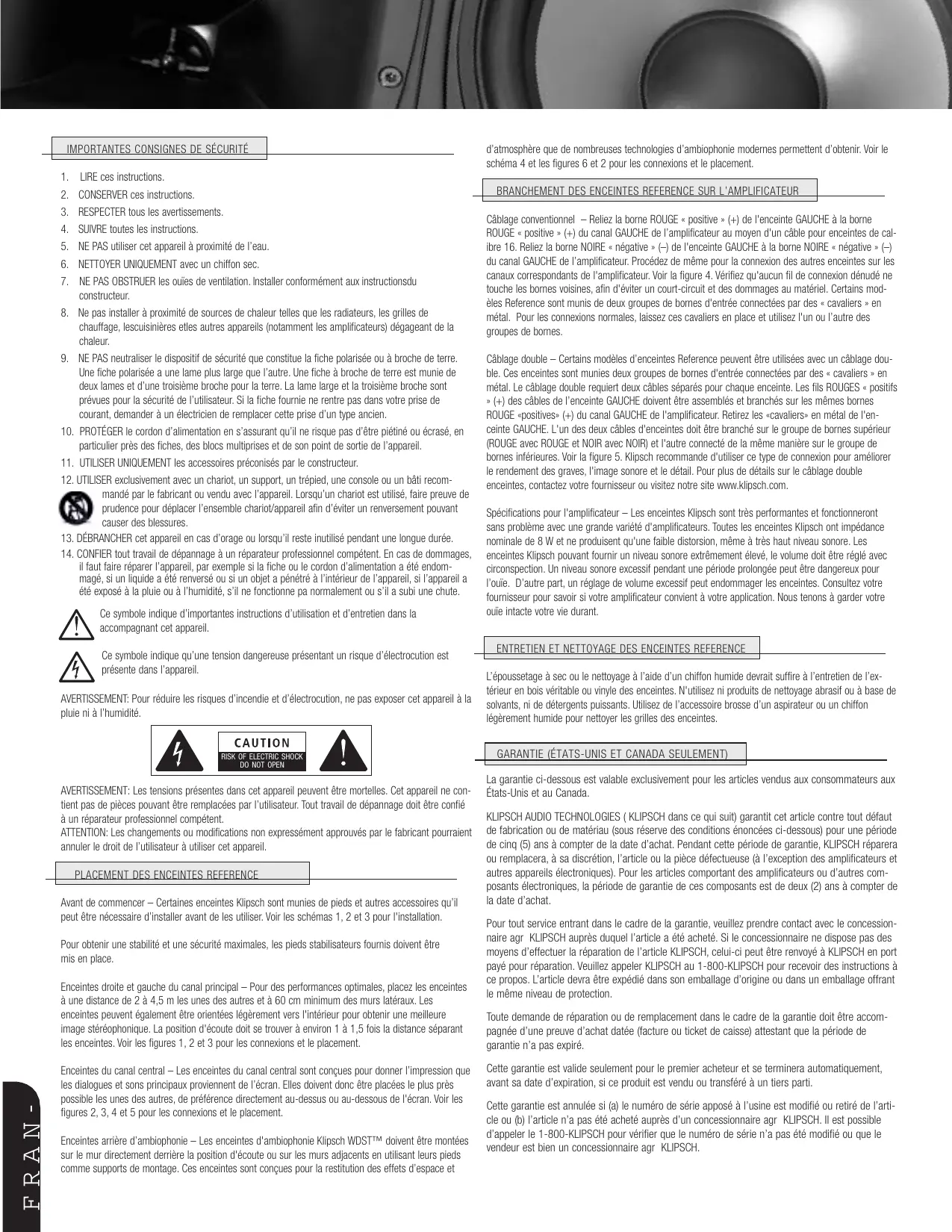

MODE D'EMPLOI RF-7 KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les ouies de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un electricien de remplacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DEBRANCHER cet appeareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne normallement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la notice accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT: Pour réduire les risques d'incidence et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

AVERTISSEMENT: Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant pourraient annuler le droit de l'utilisateur à utiliser cet appareil.

Placement des enceintes REFERENCE

Avant de commencer - Certaines enceintes Klipsch sont munies de pieds et autres accessoires qu'il peut être nécessaire d'installer avant de les utiliser. Voir les schémas 1, 2 et 3 pour l'installation.

Pour obtenir une stabilité et une sécurité maximales, les pieds stabilisateurs fournis doivent être mis en place.

Enceintes droite et gauche du canal principal - Pour des performances optimales, place les enceintes à une distance de 2 à 4,5 m les unes des autres et à 60 cm minimum des murs latéraux. Les enceintes peuvent également être orientées légèrement vers l'intérieur pour obtenir une meilleure image stéréophonique. La position d'écoute doit se trouver à environ 1 à 1,5 fois la distance séparant les enceintes. Voir les figures 1, 2 et 3 pour les connexions et le placement.

Enceintes du canal central - Les enceintes du canal central sont conçues pour donner l'impression que les dialogues et sons principaux proviennent de l'écran. Elles doivent donc être placées le plus près possible les unes des autres, de préférence directement au-dessus ou au-dessous de l'écran. Voir les figures 2, 3, 4 et 5 pour les connexions et le placement.

Enceintes arrière d'ambiophonie - Les enceintes d'ambiophonie Klipsch WDST™ doivent être montées sur le mur directement derrière la position d'écoute ou sur les murs adjacents en utilisant leurs pieds comme supports de montage. Ces enceintes sont conçues pour la restitution des effets d'espace et

d'atmosphère que de nombreuses technologies d'ambiophonie modernes permettent d'obtenir. Voir le schéma 4 et les figures 6 et 2 pour les connexions et le placement.

Branchements des enceintes reference sur l'amplificateur

Câblage conventionnel - Reliez la borne ROUGE « positive » (+) de l'enceinte GAUCHE à la borne ROUGE « positive » (+) du canal GAUCHE de l'amplificateur au moyen d'un câble pour enceintes de calibre 16. Reliez la borne NOIRE « négative » (-) de l'enceinte GAUCHE à la borne NOIRE « négative » (-) du canal GAUCHE de l'amplificateur. Procédez de même pour la connexion des autres enceintes sur les canaux correspondants de l'amplificateur. Voir la figure 4. Vérifiez qu'aucun fil de connexion dénudé ne touche les bornes voisines, afin d'éviter un court-circuit et des dommages au matériel. Certains modèles Reference sont munis de deux groupes de bornes d'entrée connectées par des « cavaliers » en métal. Pour les connexions normales, laissez ces cavaliers en place et utilisez l'un ou l'autre des groupes de bornes.

Câblage double - Certains modèles d'enceintes Reference peuvent être utilisées avec un câblage double. Ces enceintes sont munies de deux groupes de bornes d'entrée connectées par des « cavaliers » en métal. Le câblage double requiert deux câbles séparés pour chaque enceinte. Les fils ROUGES « positifs » (+) des câbles de l'enceinte GAUCHE doivent être assemblés et branchés sur les mêmes bornes ROUGE « positives » (+) du canal GAUCHE de l'amplificateur. Retirez les « cavaliers » en métal de l'enceinte GAUCHE. L'un des deux câbles d'enceintes doit être branché sur le groupe de bornes supérieur (ROUGE avec ROUGE et NOIR avec NOIR) et l'autre connecté de la même manière sur le groupe de bornes inférieures. Voir la figure 5. Klipsch recommande d'utiliser ce type de connexion pour améliorer le rendement des graves, l'image sonore et le détail. Pour plus de détails sur le câblage double enceintes, contactez votre fournisseur ou visitez notre site www.klipsch.com.

Spécifications pour l'amplificateur - Les enceintes Klipsch sont très performantes et fonctionneront sans problème avec une grande variété d'amplificateurs. Toutes les enceintes Klipsch ont impédance nominale de 8 W et ne produisent qu'une faible distorsion, même à très haut niveau sonore. Les enceintes Klipsch pouvant fournir un niveau sonore extrêmement élevé, le volume doit être réglé avec circonspection. Un niveau sonore excessif pendant une période prolongée peut être dangereux pour l'ouie. D'autre part, un réglage de volume excessif peut endommager les enceintes. Consultez votre fournisseur pour savoir si votre amplificateur convient à votre application. Nous tenons à garder cette ouïe intacte votre vie durant.

Entretien et nettoyage des enceintes REFERENCE

L'époussetage à sec ou le nettoyage à l'aide d'un chiffon humide devrait suffire à l'entretien de l'extérieur en bois véritable ou vinyle des enceintes. N'utilise ni produits de nettoyage abrasifs ou à base de solvants, ni de détergents puissants. Utilisez de l'accessoire Brosse d'un aspirateur ou un chiffon légèrement humide pour nettoyer les grilles des enceintes.

Garantie (états-unis et CANADA seulement)

La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada.

KLIPSCH AUDIO TECHNOLOGIES (KLIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériel (sous réserves des conditions énoncées ci-dessus) pour une période de cinq (5) ans à compter de la date d'achat. Pendant cette période de garantie, KLIPSCH réparera ou remplacera, à sa discrétion, l'article ou la pièce défectueuse (à l'exception des amplificateurs et autres appareils électroniques). Pour les articles concernant les amplificateurs ou d'autres composants électroniques, la période de garantie de ces composants est de deux (2) ans à compter de la date d'achat.

Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agrée KLIPSCH auprès duquel l'article a été acheté. Si le concessionnaire ne dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIPSCH pour recevoir des instructions à ce propos. L'article devra être expédié dans son emballage d'origine ou dans un emballage offrant le même niveau de protection.

Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d'une preuve d'achat datée (facture ou ticket de caisse) attestant que la période de garantie n'a pas expiré.

Cette garantie est valide seulement pour le premier acheteur et se terminera automatiquement, avant sa date d'expiration, si ce produit est vendu ou transféré à un tiers parti.

Cette garantie est annulée si (a) le numéro de série apposé à l'usine est modifié ou retiré de l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agréé KLIPSCH. Il est possible d'appeler le 1-800-KLIPSCH pour vérifier que le numéro de série n'a pas été modifié ou que le vendeur est bien un concessionnaire agréé KLIPSCH.

Cette garantie ne couvre pas les dommages superficiels ou résultant d'une mauvaise utilisation, d'un mauvais traitement, d'une utilisation commerciale ou d'une modification de cet article ou de toute pièce de celui-ci, ou encore de négligence, de catastrophe naturelle ou d'un accident. Cette garantie ne couvre pas les dommages résultant d'un employé, d'une installation ou d'un entretien inadéquats, ou d'une tentative de réparation par toute personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles vendus EN L'ÉTAT ou SANS GARANTIE.

LES RÉPARATIONS OU REMPLACEMENTS OFFÉRTS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR, KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUÉMENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULARIER.

Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficiaz peut-être d'autres droits selon votre lieu de résidence.

Garantie à l'exterieur des états-unis et du CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
