Retrouvez gratuitement la notice de l'appareil RF-5 KLIPSCH au format PDF.
Téléchargez la notice de votre Enceintes acoustiques au format PDF gratuitement ! Retrouvez votre notice RF-5 - KLIPSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RF-5 de la marque KLIPSCH.

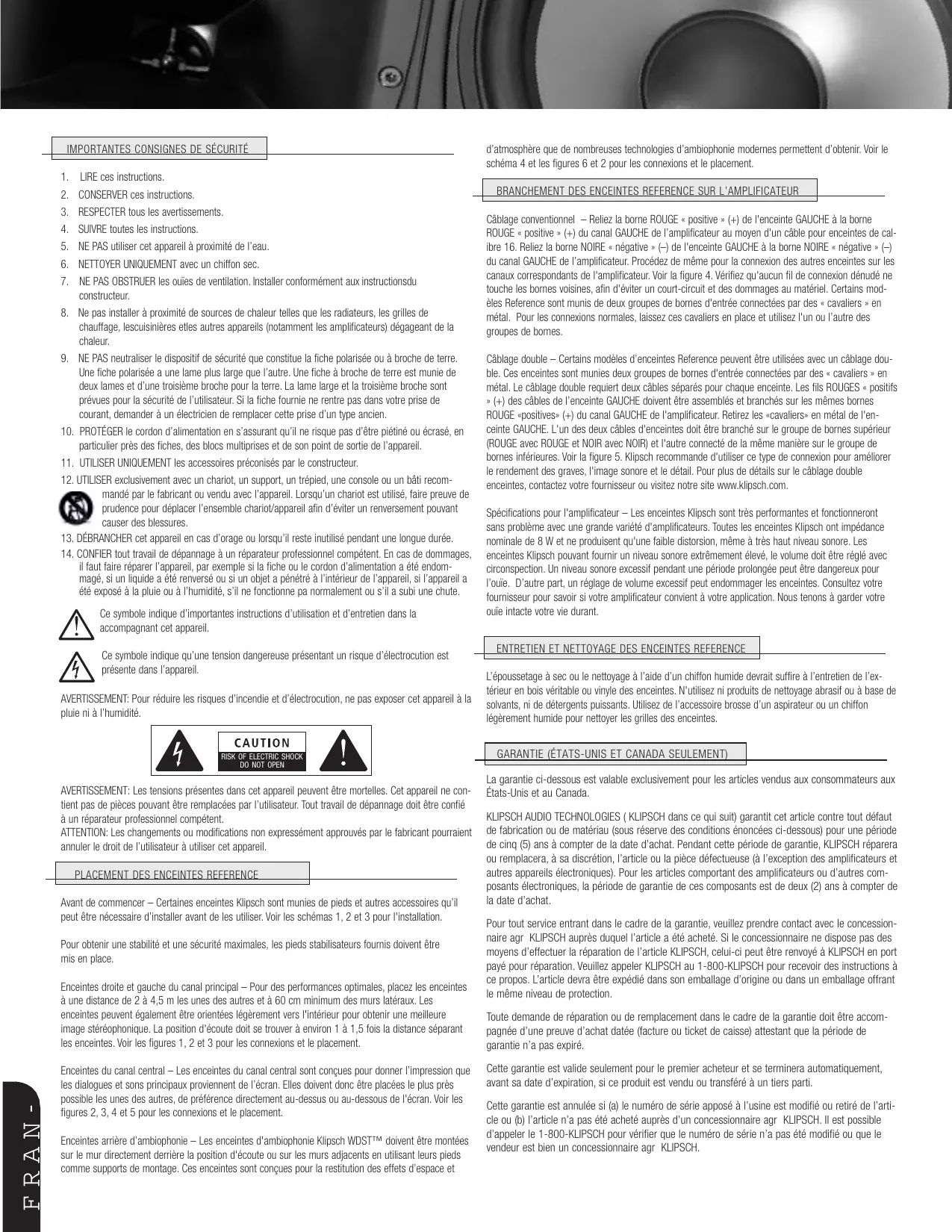

SUIVRE toutes les instructions. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec. NE PAS OBSTRUER les ouïes de ventilation. Installer conformément aux instructionsdu constructeur. 8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, lescuisinières etles autres appareils (notamment les amplificateurs) dégageant de la chaleur. 9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l’autre. Une fiche à broche de terre est munie de deux lames et d’une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l’utilisateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un électricien de remplacer cette prise d’un type ancien. 10. PROTÉGER le cordon d’alimentation en s’assurant qu’il ne risque pas d’être piétiné ou écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l’appareil. 11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur. 12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot est utilisé, faire preuve de prudence pour déplacer l’ensemble chariot/appareil afin d’éviter un renversement pouvant causer des blessures. 13. DÉBRANCHER cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longue durée. 14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l’appareil, par exemple si la fiche ou le cordon d’alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l’intérieur de l’appareil, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pa normalement ou s’il a subi une chute. Ce symbole indique d’importantes instructions d’utilisation et d’entretien dans la accompagnant cet appareil. Ce symbole indique qu’une tension dangereuse présentant un risque d’électrocution est présente dans l’appareil. AVERTISSEMENT: Pour réduire les risques d’incendie et d’électrocution, ne pas exposer cet appareil à la pluie ni à l’humidité.
à un réparateur professionnel compétent. ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant pourraient annuler le droit de l’utilisateur à utiliser cet appareil. PLACEMENT DES ENCEINTES REFERENCE Avant de commencer – Certaines enceintes Klipsch sont munies de pieds et autres accessoires qu’il peut être nécessaire d’installer avant de les utiliser. Voir les schémas 1, 2 et 3 pour l'installation. Pour obtenir une stabilité et une sécurité maximales, les pieds stabilisateurs fournis doivent être mis en place.
à une distance de 2 à 4,5 m les unes des autres et à 60 cm minimum des murs latéraux. Les enceintes peuvent également être orientées légèrement vers l'intérieur pour obtenir une meilleure image stéréophonique. La position d'écoute doit se trouver à environ 1 à 1,5 fois la distance séparant les enceintes. Voir les figures 1, 2 et 3 pour les connexions et le placement. Enceintes du canal central – Les enceintes du canal central sont conçues pour donner l’impression que les dialogues et sons principaux proviennent de l’écran. Elles doivent donc être placées le plus près possible les unes des autres, de préférence directement au-dessus ou au-dessous de l'écran. Voir les figures 2, 3, 4 et 5 pour les connexions et le placement. Enceintes arrière d’ambiophonie – Les enceintes d'ambiophonie Klipsch WDST™ doivent être montées sur le mur directement derrière la position d'écoute ou sur les murs adjacents en utilisant leurs pieds comme supports de montage. Ces enceintes sont conçues pour la restitution des effets d’espace et
BRANCHEMENT DES ENCEINTES REFERENCE SUR L’AMPLIFICATEUR Câblage conventionnel – Reliez la borne ROUGE « positive » (+) de l'enceinte GAUCHE à la borne ROUGE « positive » (+) du canal GAUCHE de l’amplificateur au moyen d'un câble pour enceintes de calibre 16. Reliez la borne NOIRE « négative » (–) de l'enceinte GAUCHE à la borne NOIRE « négative » (–) du canal GAUCHE de l’amplificateur. Procédez de même pour la connexion des autres enceintes sur les canaux correspondants de l'amplificateur. Voir la figure 4. Vérifiez qu'aucun fil de connexion dénudé ne touche les bornes voisines, afin d'éviter un court-circuit et des dommages au matériel. Certains modèles Reference sont munis de deux groupes de bornes d'entrée connectées par des « cavaliers » en métal. Pour les connexions normales, laissez ces cavaliers en place et utilisez l'un ou l’autre des groupes de bornes. Câblage double – Certains modèles d’enceintes Reference peuvent être utilisées avec un câblage double. Ces enceintes sont munies deux groupes de bornes d'entrée connectées par des « cavaliers » en métal. Le câblage double requiert deux câbles séparés pour chaque enceinte. Les fils ROUGES « positifs » (+) des câbles de l’enceinte GAUCHE doivent être assemblés et branchés sur les mêmes bornes ROUGE «positives» (+) du canal GAUCHE de l'amplificateur. Retirez les «cavaliers» en métal de l'enceinte GAUCHE. L'un des deux câbles d'enceintes doit être branché sur le groupe de bornes supérieur (ROUGE avec ROUGE et NOIR avec NOIR) et l'autre connecté de la même manière sur le groupe de bornes inférieures. Voir la figure 5. Klipsch recommande d'utiliser ce type de connexion pour améliorer le rendement des graves, l'image sonore et le détail. Pour plus de détails sur le câblage double enceintes, contactez votre fournisseur ou visitez notre site www.klipsch.com. Spécifications pour l'amplificateur – Les enceintes Klipsch sont très performantes et fonctionneront sans problème avec une grande variété d'amplificateurs. Toutes les enceintes Klipsch ont impédance nominale de 8 W et ne produisent qu'une faible distorsion, même à très haut niveau sonore. Les enceintes Klipsch pouvant fournir un niveau sonore extrêmement élevé, le volume doit être réglé avec circonspection. Un niveau sonore excessif pendant une période prolongée peut être dangereux pour l’ouïe. D’autre part, un réglage de volume excessif peut endommager les enceintes. Consultez votre fournisseur pour savoir si votre amplificateur convient à votre application. Nous tenons à garder votre ouïe intacte votre vie durant. ENTRETIEN ET NETTOYAGE DES ENCEINTES REFERENCE L’époussetage à sec ou le nettoyage à l’aide d’un chiffon humide devrait suffire à l’entretien de l’extérieur en bois véritable ou vinyle des enceintes. N'utilisez ni produits de nettoyage abrasif ou à base de solvants, ni de détergents puissants. Utilisez de l’accessoire brosse d’un aspirateur ou un chiffon légèrement humide pour nettoyer les grilles des enceintes. GARANTIE (ÉTATS-UNIS ET CANADA SEULEMENT) La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada. KLIPSCH AUDIO TECHNOLOGIES ( KLIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériau (sous réserve des conditions énoncées ci-dessous) pour une période de cinq (5) ans à compter de la date d’achat. Pendant cette période de garantie, KLIPSCH réparera ou remplacera, à sa discrétion, l’article ou la pièce défectueuse (à l’exception des amplificateurs et autres appareils électroniques). Pour les articles comportant des amplificateurs ou d’autres composants électroniques, la période de garantie de ces composants est de deux (2) ans à compter de la date d’achat. Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agr KLIPSCH auprès duquel l’article a été acheté. Si le concessionnaire ne dispose pas des moyens d’effectuer la réparation de l’article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIPSCH pour recevoir des instructions à ce propos. L’article devra être expédié dans son emballage d’origine ou dans un emballage offrant le même niveau de protection. Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d’une preuve d’achat datée (facture ou ticket de caisse) attestant que la période de garantie n’a pas expiré. Cette garantie est valide seulement pour le premier acheteur et se terminera automatiquement, avant sa date d’expiration, si ce produit est vendu ou transféré à un tiers parti. Cette garantie est annulée si (a) le numéro de série apposé à l’usine est modifié ou retiré de l’article ou (b) l’article n’a pas été acheté auprès d’un concessionnaire agr KLIPSCH. Il est possible d’appeler le 1-800-KLIPSCH pour vérifier que le numéro de série n’a pas été modifié ou que le vendeur est bien un concessionnaire agr KLIPSCH.
Cette garantie ne couvre pas les dommages résultant d’un emploi, d’une installation ou d’un entretien inadéquats, ou d’une tentative de réparation par toute personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles vendus EN L TAT ou SANS GARANTIE . LES RÉPARATIONS OU REMPLACEMENTS OFFERTS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L’ACHETEUR. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUEMENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER. Certaines collectivités territoriales n’autorisant pas l’exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s’appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficiez peut-être d’autres droits selon votre lieu de résidence. GARANTIE À L'EXTÉRIEUR DES ÉTATS-UNIS ET DU CANADA Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n’engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
BEHALTEN Sie diese Anweisungen.
