MANUAL DE UTILIZADOR REF III BOOKSHELVES KLIPSCH

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. SIGA todos os avisos.
4. SIGA todas as instruções.
5. NAO USE este equipoamento proximo de agua.
6. LIMPE SOMENTE com um pano seco.
7. NAO bloqueie nenhuma saida de ventilacao.Faca a instalacao de accordo com as instruções do fabricante.
8. Não instale proxies de nenhuma fonte de calor, como radiadores, fornos ou outros equipamentos (incluindo amplificadores) que produzem calor.
9. NAO anule o efeito de segurarca doplugue de aterramento ou polarizzato.um plugue polarizzato tem bois terminais planos,um mais长大o que o other.um plugue do tipo aterramento tem bois terminais planos e um terreiro pino para aterramento.o terminal plano mais长大o e o terreiro pino são fornecidos para sua segurarca.Se o plugue forneci-do não encaixar na tomada,peça para um eletricista trocar a tomada da parede.
   10.PROTEJA o fio de energia para que ele não sera pisado ou esmago,especiallynostos plugs,adaptadores e no punto em que eles saem do equipamento.
10. USE SOMENTE accesórios/conexões especializados pelo fabricante.
11. USE somente com uma base,tripé,suporte ou mesa especificada pelo fabricante,ou vendida com o equipoamento.Quando for usoa uma base molev,tenha cuidado ao movimentar a combinacao base/equipamento para fazer ferimentos causados pelo tombamento da caixa.
    13.DESCONECTE o equipamento durante tempestades de raios ou quando o equipamento não estiver传送 como um longo periodo de tempo.
12. Toda manutenção deve ser feita por pessoal qualificado. A manutenção é necessária se o equipamento for danificado de alguma forma, como danos no cabo de energia, liqueiros derramados ou objetivos caidos dentro do equipamento, exposicao do equipamento à chuva ou umidade, operacao anormal ou quada do equipamento.

Este symbolo indica que existem importantes instruções de manutenção e operação na literatura que accompanies a equipe.

Este symbolo indica a Presence de tensao perigosa que constitui um risco dechoque eltrico.

ATENÇAO:Para reduzir o risco de incendio ou choques electrolycos, não exponha o equipoamento à umbidade ou à chuva.

CAUTION RISKOFEELLECTRICSHOCK DONOTOPEN

ATENÇÃO: Existem tsenos perigos neste equipamento. Não existem no equipamento peças que possam ser reparadas pelo uso. Toda manutençao deve ser feita por pessoal qualico. ATENÇAO:Alteracoes ou Mudicações que não tenham sido expressamente aprovasadas pelo fabricante poder tornar invalida a autoridade do uso para operacao de此种o.

SOBRE A SUA COMPRA DE PRODutos KLIPSCH

Agradecemos sua preferência pelas caixas acústicas compactas Klipsch. Após ler este manual e fazer as connexões de seuSYSTEMA, você irá ouvir o resultado de 55 anos de rigorosa engenharia e de pesquisa e desenvolvimento sem concorrência na area. Como todos os produits Klipsch, suas caixas acústicas compactas aparecem a Tecnologia Klipsch Tractrix® paraSYSTEMA de corneta (horn-loaded) - o design que servu de base para o primeiro Klipschorn® desenvolvido em 1946 e para todos os outros produits que se seguiram. O Sistema de corneta "horn-loaded" permite que suas caixas acústicas tenham um desempenho com alta sensibilidade, baixa distortion, responça em frequência plana e ampla dispersão, o que se traduz em potência, detailhes e dinária incomparâveis, as marcas do "Som Klipsch". Não se esqueça de preencher o cartão de garantia no final destemanual ou no site www.klipsch.com para que você possa receber um atendimento quando melhor. Novamente agradecemos sua preferência. Esperamos que suas caixas acústicas tragam vida à sua música e a seu films por muitos e muitos anos

DESEMBALAGEM

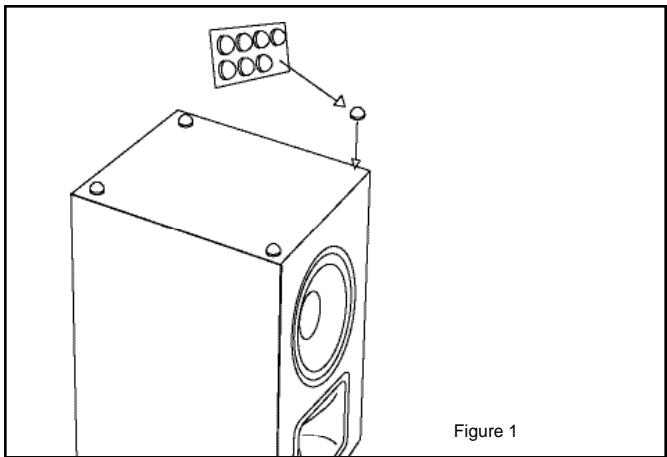

A forma mais fácil de remove a caixa acústica da embalagem é colocar a face aberta da caixa para baixo, de forma que esteja apoiaça em uma mesa ou no chao, com as abas viradas para fora. Em seguida, puxe a embalagem para cima e retire-a. Retire todos os materiais de embalagem da caixa acústica e da grade e colque-os de volta na caixa e guarde, caso necessite remeter a caixa acústica para conserto. Alinhe os pinos magnéticos doacho de dentro da grade com os parafusos na fronte da caixa acústica e eles se encaixarão no lugar.

DISPOSÇÃO

Embora as caixas acústicas da红线 Reference tenham um bom desempenho em uma ampla variegada de locais, você obterá os melhores resultados seguido algumas simples instruções:

• Posizione as caixas acústicas frontais direita e esquerda em prateleiras ou pedestais com os tweeters aproximadamente na altitude do ouvido de uma pessoa sentada. quando usadas como caixas acústicas do canal surround,elas geralmente tem o melhor desempenho quando posicionadas ligeiramente mais altas.
• Se você estiver instalando suas caixas acústicas em um armário, posicao-as de forma que a parte darente da caixa esteja pelo menos alinhada com a parte darente do armário.
• Se possível, posicao annexas caixas de forma que esteejam a mesma distencia do chao e da parede atras delas. Temem pode ser melhor se você poscionar as caixas acusticas da direita e da esquerda a distancias differentes das paredes mais proximas ao lado delas.Esta disposicao não alinhada ajuda a suavizar os sons graves.
• Qualquer responsta e saida de sons graves de caixas acusticas é altaente influenciada pela distancia da caixa acos limites da sala, como as paredes e o chão. Mover uma caixa para perto de um limite da sala,aumenta a saida de graves,e afastar das paredes e do chão reduz a sina. Se seguir estas sugestões,você provavelmente tera bons resultados com a LINHA Reference Klipsch de caixas acusticas compactas,mas é possivel también fazer ajustes do som movimentando as caixas para os lados e pararente e paraTRS, até que ossons graves da musica estejam como você gosta.Não tenha receio de fazer experiências.

Figure 2

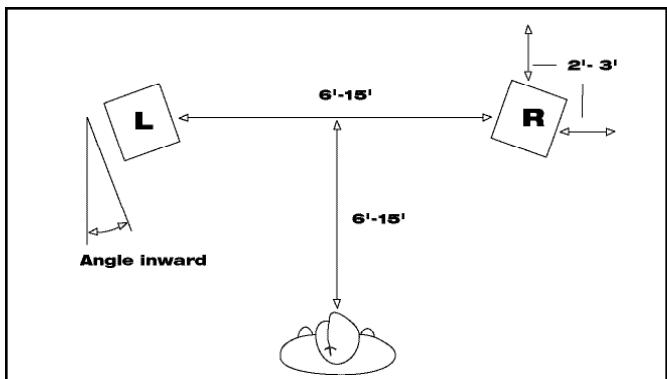

Sistema stereo de dois canais: A Figura 2 minha um arranjopipico para umsystema stereodo dois canais.Um bom ponto de partida é acriacao de um triangulo equilatero com vorticesnas caixas e na sua posicao de ouvinte.Dependendo do tamanho da sala e do arranjadmobilia,pode ser conveniente fazer com que a distancia da sua posicao de audicao a LINAHentre as caixas acusticas sera maior ou menor,mas tente mantel-a centralizada,de forma queque fique a mesma distancia de cada caixa.lsto irao produir o melhor efeito stereo.A disposicao de caixas bem afastadas em angulo,apontadas para a sua posicao de audicao,podeaabdar -a manter um bom efeito stereo.

Configuração stereo para cobertura ampla: Se seu objetivo principal é poder ouvir bem o som de qualquer posicao na sala,em vez de um lugar especialico de audicão,positione as caixas acústicas bem afastadas,ao longo das paredes adjoininges,criando um grande L.Isso não proportionca um bom efeito stereo,mas você tera um som bem balanceado e emplo,com boa cobertura.

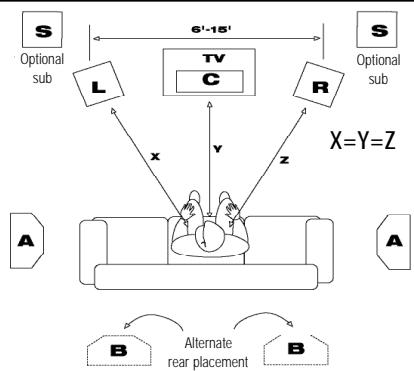

Sistema Home Theater: A Figura 3 minha configuração típica de caixas acústicas compactas frontais à esquerda e à direita, um canal central horizontal entre elas e两大 caixas acústicas surround nas paredes laterais. A estrategia的基础 para a colocação das caixas acústicas frontais à direita e à esquerda é similar à descriva anteramente para umsystema steroe doois canais,porem fixado naanela de video.A situação ideal seria colocar as caixas acústicas frontais à direita e à esquerda alinhadas com aanela e à mesma distança dela.A menos que suaanela de video-seja muito grande,você pode preferir menos espacamento entre as caixas à direira e à esquerda do que você teria em umsystema stenoedidico,para musica.lsto associa melhor o tamanho aparente da imagem sonora à imagem de video.

Figure 3

As caías acústicas compactas da LINHA Reference también poder ser usadas como caías do canal surround.A melhor posção é geralmente no alto, nas paredes laterais e ligeiramente para às址a onde você está sentido.Muitas outras disposções también poder fazer surpréendentelem bem, como àsdas onde você está sentido ou até mesmo no chão, voltada para o tete,se for necessário.Se você direcionar as caías acústicas para a area onde você está sentido, estara destacando os sons especialicos do canal traseiro.Se posicioná-las em outra direção, estara criando uma sensação maior de espoço. Experimente e encontrar o som que melhor satisfaz à sua preferência.

MONTAGEM NA PAREDE E NO TETO

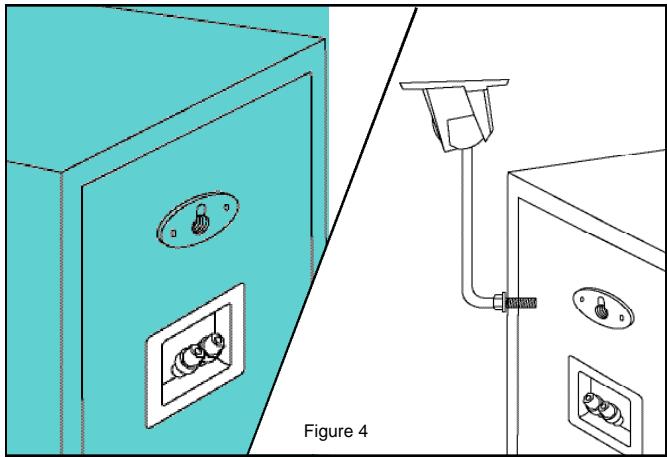

Alguns modelos possuem furos com rosca, para serem usados em suportes de parede ou de teto, além de furos de encaixe no painel traseiro para montagem embutida na parede. Se você for usability, consulte as instruções para obter os detallhes de montagem. Para usar o furo de encaixe, não que você precise é umaCESSA de parafuso de tamanho apropriadó, ligearamente saliente em relaçao à parede. Se possivel, o parafuso deve ser fixado a uma viga na parede (em casas de madeira). Do contrário, usebuchas e parafusos apropriados para o tamanho e peso da caixa (veja a Figura 4).

CONEXOES

Observação:A conexão adequada das caixas acústicas ao amplificador ou RECEIVER é vital para a obtência de boa qualidade de som.Siga cuidadosamente estas instruções.Conexões mal feitas podem fazer o mau functimento do amplificador ou danificá- lo.

Figure 4

A fácão interna das caixas acústicas da红线 Reference da Klipsch é feita com cabo Bandwidth Balanced® Monster®. A Tecnologia Bandwidth Balanced® utilizes varías bitolas de fio de cobre de alta pureza, cuidadosamente selecionados e enrolados de forma a obter óima transferência de sinal em todas as frequências. Você obterá o melhor desempenho de suas caixas acústicas se connectá-las ao seu amplífador ou RECEIVER com o cabo Monster ou除外 de qualidade similar. Recomendamos o uso de fios de cobre de bitola 16 AWG (1,0 mm) ou trançado de bitola mais grossa. Utilize uma bitola maisgrossa para trechos mais longos,para reduzir a perda de potência do amplífador devidao à resistência do fio.

Na parte refereira de cada caixa acústica existem bois conjuntos de conectores, um alimentando o tweeter e outras alimentando o woofer. Para fiação convencional, estes conjuntos são ligados um ao及其他o parcas de metal folheadas a ouro ou por conexões de fio,que poder ser removidas para dupla fiação ou para dupla amplificação.Explicaremos primeiroa fiação comum de um fio e antes as alternativas. Todas as informações relacionadas à fiação de fio unique se aplicam tambem à de bois fios.

MAS PRIMEIRO:TIPOS DE CONECTORES

Fio nu. Separe os dois fios por circa de 3 cm e retire a cobertura de aproximadamente 1 cm na extremidade de cada fio,deixando este trecho do fio nu.(Um descascador de fios simplifica esta operationa,mas você pode usar um canivete,uma faca很小a ou um alicate paraURTAR a isolacao).Tora bem os filamentos de cada fio para que fiquem bem em conta uns com os outros.Solte as porcas de um par de conectores até que os furos atraves dos conectores fiquem visweis.In seguida,insira os fios nus atraves dos furos. Rosqueie de volta as porcas até que apertem os fios.Certifique-se de que nenhum filamento de um fio está em conta com o另外一个 conector ou com qualquer filamento do除外 fio.Se você não seguir este食欲 em qualquer uma das conexoes,pode ocorro dano ou mau functimento do amplificador.

Pinos. Muito cabos para caixas acústicas pré-fabricados tem a extremidade em pinos de metal. Solte as porcas de um par de connectores até que os furos atravês dos connectores fiquem visíveis. Em seguida, insira os pinos atravesamos furos. Rosqueie de volta as porcas até que apertem os pinos, sem aperture demais. Certifique-se de que não há conta do metal com metal entre os bois pinos ou connectores. Se não seguir este àsiso em qualquer uma das conexões, pode ocorrêrn dano ou mau funçãoamento do amplificador.

Terminais abertos. Alguns cabos para caixas acuisticas tem sua extremidade feita com terminais em forma de U chamados terminais abertos.Solle as porcas em um par de conectores e deslize o terminal aberto ao redor do metal do conector. Rosqueie de volta as porcas e aperte-as nos terminais.Certifique-se de que os terminais estejam bem apertados e imoveis.Certifique-se de que nao ha contento de metal com metal entre osculos terminais ou conectores.Se nao seguir esteviso em qualquer uma das conexoes, pode ocorro dano ou mau functimento do amplificador.

EXISTEM OUTROS TIPOS DE CONECTORES ESPECIALIS DISPONVIEIS QUE FACILITAM A CONEXAO DE SUAS CAIXAS ACUSTICAS. CONSULTE SEU REVENDEDOR AutorIZADO KLIPSCH PARA OBITER SUGESTOES E INFORMACOs DETALHADAS.

DA CAIXA ACUSTICA PARA O AMPLIFICATOR:MANTENDO ALINHADO

Uma das coisas mais importantes sobre a conexão de suas caixas acústicas é manté-las na mesma polaridade,ou fase. Se elas foram connectadas fora de fase,haverá uma degradação no som em geral e nos graves em particular.

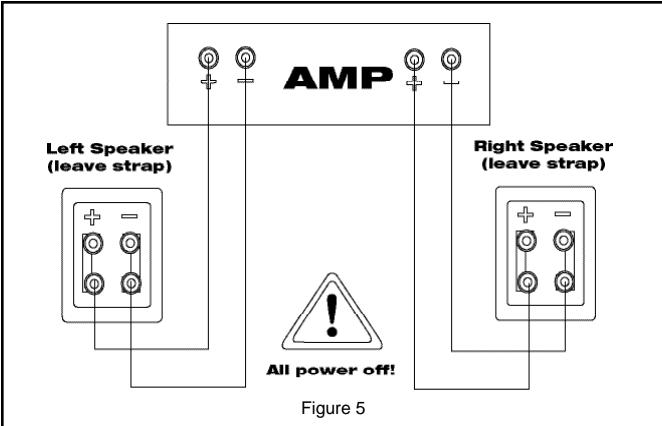

A maneira mais fácil de assegurar queisas caixas acuisticas estao ligadas com os fios em fase e conectar sempre os terminos positivo e negativo de saida no seu amplificador ou receiver ao correspondentes terminais de entrada nas caixas acuisticas:positivo (+,vermelho) ao positivo e negativo (-,preto) ao negativo.(Veja a Figura 5.)

A maior dos cabos para caixas acústicas pré-fabricados tem connectores coloridos que facilitam a correpondência correta das entradas esays. Se o seu cabo não tiver connectores coloridos, ou caso você esteja fazendo seu propre cabo a partir de um cabo comodos fios, procure marcas de identificacao no revestimento do cabo. Normalmente existememarks impressas, uma faixa ou uma saliência ao longo de um dos fios.

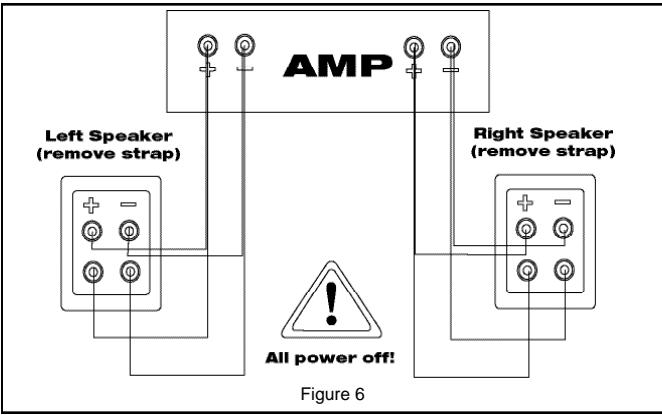

Fiação dupla:Na fiação dupla,cabos separados são connectados dos terminais de saída do amplificador ou receiveir os terminais de entrada da caixa acústica para o tweeter e o woofer (Veja a Figura 6).Isto resulta em uma menor resistência entre o amplificador e a caixa acústica do que a fiação com umignon cabo da mesma bitola.Em algumas casos, pode-se preferir a fiação dupla em vez da fiação de fio unico com uma bitola menor,que sera mais grosso e provavelmente menos flexivel.

Para fazer a fiala dupla em suas caixas acusticas da红线 Reference,solte a porca nos connectores e retire as placas de metal ou conexoes por fio que estejam ligando os terminais do tweete e do woofer. Observando a polaridade correta (veja acima),connecte um cabo aos terminais do tweete (superior) e及其他 os terminais do woofer (inferior). A Companione os cabos de volta ato amplificador ou receivei e conexe-os ao mesmo canal. (Nao connecte,por example,um a saida da caixa A e othera saida da caixa B em um amplificador ou receivei com saidas para bois conjuntos de caixas A/B.) Os amplificadores podem sofer danos graves se as placas de metal nao forem retiradas.

Amplificacao dupla: Na amplificacao dupla, o tweete e o woofer são alimentados por amplificadores分开ados,que por sua vez são alimentados pela mesma saida de pre-amplificador. Não recommendamos a amplificacao dupla de nenhuma de nosas caixas acuicas,uma vez que geralmente isso não traz nenhum benefico que não possa ser obtido pelo uso de um uniquo amplificador maior. Além disso,isto pode causar uma grande degradacao do som caso não sera feito de forma correta. Se você fazer a amplificacao dupla,use o mesmo Modelo de amplificador para as seções do tweete e do woofer (para evaporar a correccção de erros de responça em frequência causados por ganhos de amplificadores differentes).Certifique-se también de que foram retiradas as placas de metal que connectam os bois conjuntos de terminais de entrada das caixas acuicas.Os amplificadores podem softer danos graves se as placas de metal não foram retiradas.

CONFIGURAÇÖS DE GERENCIAMENTO DE GRAVES

Os receivers e processadores de som surround usam o que é conhecido como gerenciamento de graves para asseguir que as baixas freqüencias nos various canais sejam enviadas as caixas acústicas que podem lidar bem com esse tipo de som e não sejam enviadas as caixas��enhas que não lidam bem com isso.Qualquer Modelo de caixa acústica compacta da红线 Reference da Klipsch pode ser configurado como Large (Grande) no menu de configuração do seu receiver ou processor, se necessário.Mas se o seu Sistema tiver um bom subwoofer ativo,você provavelmente tera melhores resultados se usar a configuração Small (Pequena) e deleiar o subwoofer fazer dos graves,especially no caso de caixas acústicas que possuem um unico woofer com menos de 6,5 pol.(16,5 cm) de diametro.

MANUTENÇÃO E LIMPEZA

Aúnica coía que você vaid precisar fazer para limpar as caixas acústicas é retiring a poeira de vez em quando. Nunca use limpadores abrasivos ou à base de solventes e detergentes fortés. As grades podem ser limpas com a escova que vem com um aspirador de pó.

GARANTIA FORA DOS ESTADOS UNIDOS E CANADA

A garantia deste produto, quando vendido para um cliente fora dos Estados Unidos ou Canada, deve estar de acordo com a leiisagem em vigor e de inteira responsabilitadodistribuitor que vendeu o produits. Para obter os serviços aplicacoes previstos na garantia, entre em contato com o representante de quem você comprou o produit ou com o distribuitor do produits.
