REF III BOOKSHELVES - Altoparlanti KLIPSCH - Manuale utente e istruzioni gratuiti

MANUALE UTENTE REF III BOOKSHELVES KLIPSCH

1. CONSERVARLE.
2. RISPETTARE tutte le awertenze.
3. SEGUIRE tutte le struzioni.
4. NON use queisto appearecchio vicino all'acqua.
5. PULIRE SOLO con un panno asciutto.
6. NON ostruire nessuna aperture per l'aria.Installare seguito le istruzioni del produttore.
7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell'aria di riscaldamento, forn o altri apparecchi (compresi amplificatori) che generano calore.
8. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra. Le spine polarizzate hanno due spinotti lamellari,uno più large dell'altro,mentre le spine con presa di terra hanno due spinotti cilindrici e un terzo,anch'esso cilindrico,per il collegamento all'impianto di messa a terra.Lo spinotto più largo e il terzo spinotto proteggono l'incomituta personale.Se la spina in dotazione non si adatta alla presa di corrente,rivolgersi a un elettricista.
9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiacciato, particolaremente in corrispondenza della spina, della presa di corrente e del punto di uscita dall'apprecchio.
   10.USARE SOLO gli accessori specificali dal produtto.
   11.USARE solo con i supporti (carrello,sostegno,treppiede,staffa o ravolo) specificati dal produttore o venduti con l'apparecchio.Se si usa un carrello,fare attenzione quando lo si sposta assiene all'apparecchio,per prevenir infortuni causati da un ribaltamento.
   12.SCOLLEGARE alla presa di corrente quello apprecchio durante i temporali o se non verrà usato per lunghi periodi.

13.RIVOLGERSI a personale qualificato per qualsiasi intervento.Occorre intervenire sull'apparecchio ogni volta che viene danneggiato in modo qualsiasi,per esempio se la spina o il cordone di alimentazione si danneggiano,se si versa un liquido o cadono oggetti sull'apparecchio,se l'apparecchio è rimasto esposto alla pioggia o all'umidità,non funziona normalmente o e caduto.

Questo significato indica che la documentazione allegata a questo apparecchio contiene istruzioni importanti per l'uso e la manutenzione.

Questo significato.
pericolosa,che compota il rischio di scosse elettriche.

ATTENZIONE:per ridurre il rischio di scosse elettriche,non esporre quello apparecchio ne alla pioggia ne all'umidità.

CAUTION RISKOFELECTRICSHOCK DONOTOPEN

ATTENZIONE:le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasi intervenzione rivolgersi a personale qualificato. ATTENZIONE:eventuali modifiche non APPROVATE espessamente dal produttore potrebbero annullare l'autorizzazione concessions all'utente per l'uso di quello apparecchio.

INFORMAZIONI RELATIVE ALL'ACQUISTO DEL PRODOTTO KLIPSCH

Grazie per l'acquisto di quosti altoparlanti da scaffale Klipsch. Una volta让它to甚么 manuale e collegato I'impianto,potrete provare i risultati di otte 55 anni di tecniche avanzate e di ricerche e sviluppi di classe mondiale.Come tutti i prodotti Klipsch,questi altoparlanti sono basati sulla technologia "con caricamento a tromba" Tractrix, sviluppata da Klipsch con il primo Klipschorn, nel 1946 e perfezionata in tutti i prodotti che lo hanno seguito.Grazie alsystema a tromba gli altoparlanti offrono alta sensibilità,bassa distorsione,risposta piatta in frequenza e ampia dispersione.Questa caratteristica si traducono nelle qualità destil del suono Klipsch: potenza,dettagli e dinamiche ineguagliati.Vi preghiamo di riempire il modulo della garanzia,sul retro di quello manuale,oppure on line sul site www.klipsch.com.Di nuovo,graze per la preferenza accordataci; gli altoparlanti Klipsch daranno vita ai viostri dischi e film per anni e anni.

DISIMBALLAGGIO

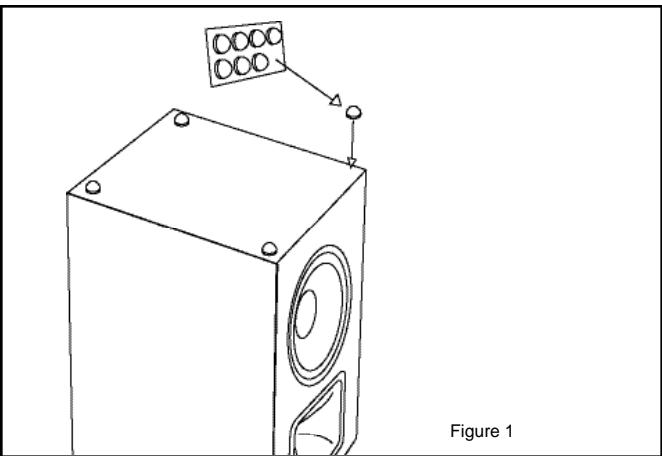

Il metod piu simplice per disimballare l'altoparlantebine nel capovolgere la scatola in modo che il lato aperto poggi su un ravolo o sul pavimento, con i lembi spiegati; a questo punto estraete la scatola tirandola versuso l'alto.Rimuvete il materiale d'imballaggio dall'altoparlante e alla griglia e rimettetelo nella scatola, conservando il tutto nel caso occorra spedire l'altoparlante.Allinate i supporti magnetici,situati all'interno della griglia,alle viti poste sulla parte frontale dell'altoparlante; si bloccheranno con uno scatto.

COLLOCAZIONE

Sebbene gli altoparlianti serie Reference funzionino bene in sviate posizioni,otterrete i migliori risultati seguitoThese semplici indicazioni:

• Collocate gli alto parlanti frontali sinistro e destro su scaffali o mensole, con i tweeter circa all'altezza delle orecchie di un ascoltatore seduto. Se intendeute utilizzari come alto parlanti surround,in genere otterrete prestazioni migliori collocandoli a un'altezza leggermente superiore.
• Se intendete installmenti gli attoparanti in un cabinet, collocatelli in modo che la loro superficie anteriore sia almeno a filo con la parte anteriore del cabinet.
• Se possibile,disponete entrambi gli altoparlanti in modo che siano equidistanti dal pavimento e alla parete retrostande. Puo inoltre essere utile disponi a distanze diverse delle pareti più vicine; in quello modo si rendono più regolari i bassi.
• La risposta e l'uscita sui bassi dipendono in modo notevole dalla distanza dell'altoparlante dalle superfici perimetrali della stanza,come ad esempio le pareti e il pavimento. Avicinando l'altoparlante a una di queste superfici si augmente il livello dei bassi,mentre allontanandolo si riduce il livello dei bassi.Seguendo Queste indicazioni in genere si ottengono buoni risultati con gli altoparlanti da scaffale serie Reference; inoltre potrete ottimizzare ilramento spostandoli lateramente,più avanti o più indietro finché non sarete soddisfatti della riproduzione di brani con un forte contento di bassi.Fate varie prove.

Figure 2

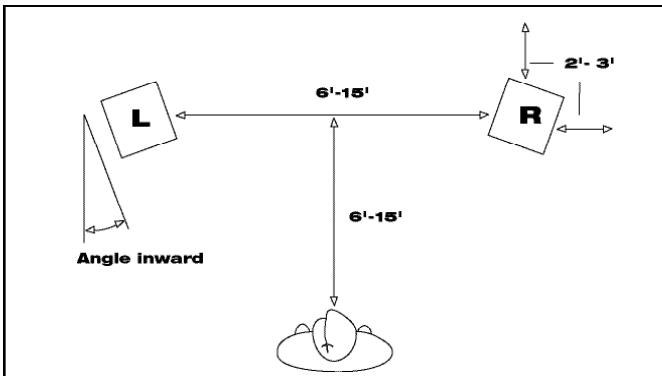

Impiano stereo a due canali: La figura 2 illustra una disposizione tipica degli alltoparanti per un impianto stereo a due canali. Un buon punto di partenza consiste nel create un triangolo equilatoro formato dagli alltoparanti e nella posizione dell'ascoltatore. A seconda delle dimensioni della stanza e della disposizione dei mobili, potrebbe risultare utile augmentare o ridurre leggermente la distance tra la posizione d'ascolto e la linea ideale che congiunge gli alltoparanti; cercate comunique di mantenere quosti ultimi sempre simmetrici con la posizione d'ascolto, per ottenere la migliorie immagine stereo. Puo sono essere utile orientare I eggermente gli alltoparanti verso la posizione d'ascolto se sono molto lontani tra di loro.

Configurazione dell'impiano stereo per un'ampia copertura: Se vi interesssa ottenere una Buona ricezione dei suoni da qualsiasi posizione nella stanza anziché in un punto particolare, cui è essere preferibile allontanare gli altoparlanti spostandoli lungo le pareti adiacenti,in modo da creare una grande "L".Cio non solo consente di ottenere un'ottima imagine stereo ma produce un suono spaziale e ben bilanziato,con una Buona copertura.

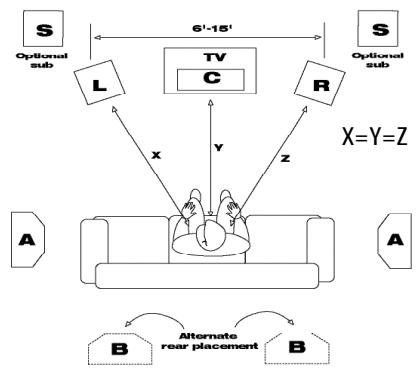

Impiano Home Theater: La figura 3 illustra una tipica configurazione di alltoparlanti per un impianto home theater, con un paio di alltoparlanti da scaffale collocati frontalmente a sinistra e a destra, un alltoparlante per il canale centrale posto in orizzontale tra di anni e una copbia alltoparlanti surround sulle pareti laterali. Il metodolo base di collocazione degli alltoparlanti frontali sinistro e destdo è simile a quello descritto in precedenza per un impianto stereo a due canali,ma occorre tenere presente la posizione dello schermo; idealmamente,gli alltoparlanti devono essere allineati allo schermo ed equidistanti daesso.A meno che lo schermo non sia molto grande,puo essere preferibile una distanza minore tra gli alltoparlanti dell'Home Theater che tra quelli di un impianto stereo utilizzato escludamente per la riproduzione di brani musicali.Ciocuo consentire di assocare meglio le dimensioni apparenti dell'imagine audio con l'imagine video.

Gli alltoparanti da scaffaleserie Reference sono utilizzabilianche come alltoparanti surround.In genere il punto migliorie in cui collocarli e in alto,sulle pareti,ai lati e leggermente dietro l'area d ascolto.Anche alle other posizioni possono dare buoni risultati - ad esempio dietro l'area di ascolto o,se non ci fosso alternative,sul pavimento,orientati verso il soffitto.Orientando gli alltoparanti verso I'area di ascolto si esaltano i suoni del canale posteriore,mentre orientandoli nella direzione opposa si produce una maggiore spazioso del suono.Fate varie prove finché il suono non è soddisfacente

MONTAGGIO A PARETE E SUL SOFFITTO

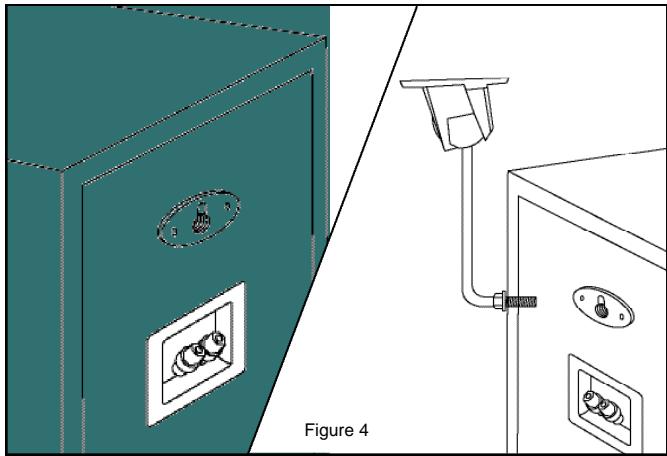

Alcuni modelli sono dotati di inserti filettati per il fissaggio a staffe da parete o soffitto,nonché di fori sul pannello posteriore che consentono di montarli a filo sulle pareti. Se intendete usare staffe,seguite le apposite istruzioni.Per adoperare un foroISTA inseire nella parete una vite con una testa di dimensioni adatte,lassciando sporgere quest'ultima leggermente alla parete.La vite va insertita nella parte in muratura o in un montante di legno; se ciò non è possibile,adoperate tasselli per cartongesso adeguati per il peso dell'altoparlante (vedi Figura 4).

CONNECTIONI

Note: per ottener una Buona qualità del suono, è essenziale collegare correttamente gli alltoparanti all' amplificatore o al ricevitore. Seguite scrupolosamente queste istruzioni. Connessioni inadequate possono causare un malfunzionamento dell' amplificatore o anche danneggiarlo.

Gli allotparanti Klipsch series Reference impiegano internamente cavi Bandwidth Balanced™ Monster Cable®. La technologia Bandwidth Balanced™ è basata sullautilizzo di conduttori di rame di grande purezza,di vari diametri,selectionati accuratamente e attorcigliati in modo da assicurare una propaganda ottimale del segnale a tutte le frequenze.Potete otteneri migliorari resultati dagli allotparanti se li collegate all' amplificatore o al ricevitore con cavi Monster Cable o di qualità simile,reperibili presso il rivenditore.Vi suggeriamo di adoperare cavi d'rene in trefoli,con diametro uguate o maggiore di 1,29 mm (misura americana AWG uguate o minore di 16).Usate cavi di diametro maggiore per i percorsi più lunghi,in modo da ridurre l'attenuazione del segnale dell'amplificatore causata alla resistenza dei cavi.

Sul pannello posteriori di ciascun alltoparlante ci sono due coppie di terminali cilindrici; una è l'ingresso del tweeteter e l'altra è l'ingresso del woofer. Le due coppie di terminali sono collegate fra di loro mediante ponticelli o piattine metalliche placcate in oro,che vanno lasciate in posizione per il cabaggio convenzionale,mentre vanno rimoso per altri due tipi di cabaggio,quello "doppio" e quello con due amplificatori.Di seguito sono spiegati prima il cabaggio ordinario,con cavi singoli,e poi i cabaggi alternativi. Tutte le informazioni sul cabaggio con cavi singoli sono pertinentianche al cabaggio doppio.

TIPI DI CONNETTORE

Conduitori nudi. Staccate i due cavi l'uno dall'alto per circa 2,5 centimetri e asportate circa 6mm di isolante dall'estremita di ciascuno (l'operazione risulta più facile using una pinza spellafili,ma si vuo utilizzare un normale temperino multuso per tagliare l'isolante lungo il diametro sino al conducitori nudo).Attorciglate bene tra di loro i trefoli di caiscun conducitori.Allentate i dati di una coppa di terminali cilindrici fino a esporre i fori praticati su di essere e,inflate i conducitori nei fori.Serrate bene i dati a mano.Accertatevi che nessun trefolo di un conducatore tocchi il terminale cilindrico a cui è connesso l'alto conducatore o i trefoli di quest'eultimo.La mancata osservanza di esta precauzione po causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Pin. Molti tipi di cavi da altoparlate preassemblati sono terminati con spinotti metallici (pin). Allentate i dadi di una copbia di terminali cilindrici fino a esporre i fori praticati su di essi e,inflata i pin nei fori.Serrate bene i dadi a mano; non serrateccessivamente. Accertatevi che nessun pin di un cavto tocchi il terminale cilindrico a cui è connesso l'altro cavto o il pin di quest'ultimo.Lamancata osservanza di这对于a precauzione può causare umalfunzionamento dell' amplificatore oanche dannegiarlo.

Terminali a forcella. Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate i dadi di una coppi di terminali cilindrici e inserte su quosti i terminali a forcella. Serrate i dadi a mano e verificate che i terminali a forcella rimangano bloccati. Accertatevi che nessun terminale a forcella di un cavo tocchi il terminale cilindrico a cui è connesso l'altro cavo o il terminale a forcella di quost'ultimo. La mancata osservanza di esta precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNETTORI SPECIALI PER FACILITARE IL COLLEGAMENTO DEGLI ALTOPARLANTI.PER SUGGERIMENTI E ULTERIORI INFORMAZIONI RIVOLGETEVI AL RIVENDITORE KLIPSCH.

MANTENIMENTO DELLA POLARITA TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti, per quanto riguarda il collegamento degli alltoparlanti, è manteneri alla stessa polarità,ossia in fase.Lo sfasamento vuo infatti causare una degradazione dei bassi e dell'imagine audio.

Il metodo più facile per assicurarsi che gli altoparlanti siano cablate in fase consiste nel collegare sempre i terminali di uscita positivo e negativo dell'amplificatore o del ricevitore ai terminali di ingresso corrispondenti degli altoparlanti:positivo (^+, coloro rosso) con positivo e negativo (^ - , colore nero) con negativo (vedi Figura 5).

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati per facilitare il giusto collegamento tra ingressi euscite. Se i connettori che intendete usare non sono codificati a colori o se costruire voi stessi i cavi utilizzando coppie di cavi a due conduttori, controllate i segni di identificazione sull'isolante dei due conduttori; in genere su uno di essi c'e un codice stampato, una striscia o una nervatura.

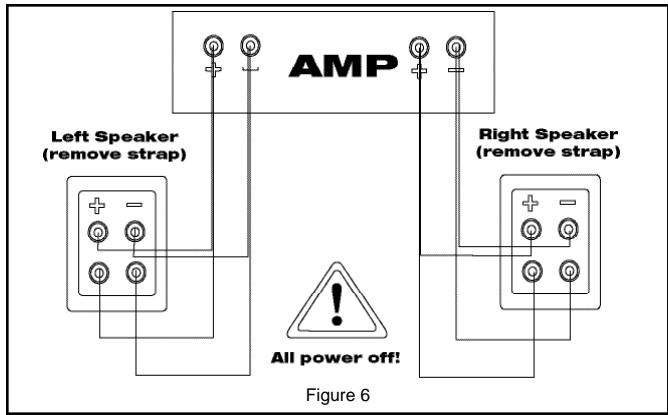

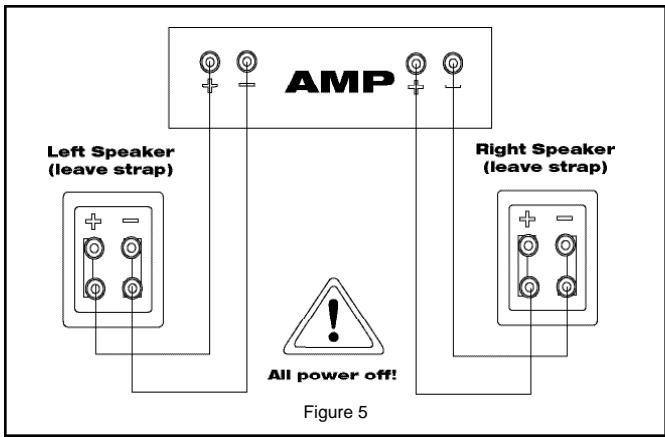

Cabaggio doppio: Quito tipo di cabaggio consiste nel collegare cavi separati tra i terminali di uscita dell' amplificatore o del ricevitore e i terminali di ingresso del tweeter e del woofer (vedi Figura 6).Si ottiene casa una resistenza elettrica tra l' amplificatore e I'altoparlante più bassa che se si fosse adoperato un solo cavo avente lo stesso diametro. In alcuni casi il cabaggio doppio cui esessere preferibile al cabaggio con un solo cavo ancche se di diametro maggiore,.dato che quest'ulto mara più spesso e probabilitmente meno flessibile.

Per collegare gli alltoparlanti series Reference mediate cabaggio doppio,allentate i dadi dei terminali cilindrici e togethe i ponticelli o le piattine metalliche che connettono fra di loro i terminali del woofer e del tweeteter. Osservando la giusta polarità (vedi sezione precedente), collegiate un cavo ai terminali cilindrici del tweeteter (quelli superiori) e un altro ai terminali cilindrici del woofer (quelli inferiori). Collegate entrambi i cavi all'amplificatore o al ricevitore, allo stesso canale (non collegiate,ad esempio,un cavo all'uscita A e l'alto all'uscita B per alltoparlanti su un amplificatore o ricevitore dotato di selettore A/B).Gli amplificatori sono subire danni gravi se non si tolgono le piattine.

Cablinggio con due amplificatori: Con quello tipo di cabaggio il tweeter e il woofer sono pilotati da amplificatori separati, che ricevono il segnale alla stessa uscita del preamplificatore. Sconsigliamo quello tipo di cabaggio per i nostri amplificatori, dato che in genere offre gli stessi vantageg ottenibili semplicamente con un solo amplificatore più potente, perché se eseguito nel modo sbagliato cui causare una grave degradazione del suono. Se decidete di utilizzare comunique quello tipo di cabaggio,usate lo stesso modello di amplificatore per il tweeter e per il woofer (per prevenire erre riosa nella risposta in frequence causati da guidagni diversi degli amplificatori) e accertatevi che le piattine che collegano le due coppie di terminali di ingresso sull'altoparlante siano state rimoso.Gli amplificatori sono subire danni gravi se non si tolgo ne li piattine.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI

I ricevitori e i processori surround utilizzato un sistema detto "gestione dei bassi" per assicurare che leasse frequence sui vari canali siano trasmesseagli altoparlanti in grado di riproduire bene e nonagli altoparlanti più piccoli,che non possono riproduire adeguamente.Qualiasi modello altoparlante da scaffale Klipsch series Reference e impostabile, se necessario, su Large dall'apposto menu disponibile sul ricevitore o sul processore.Ma se il vostro impianto include un subwoofer con potenza adequata,probabilmente otterrestitati migliorui utilizzando I'impostazione Small e lasciando che il subwoofer riproduca i bassi estremi.Qesto vale specialmente nel caso di altoparlanti dotati di un solo woofer di diametro inferiore a 16,5 centimetri.

CURA E PULIZIA

Per pulire gli altoparlanti但她 spolverarli di tanto in tanto.Non applicate mai abrasivi o detergenti forti o a base di solvente.Potete pulire le griglie con l'accessorio a spazzola di un aspirapolvere.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodottoizzato.Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
