WICHTIG SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen.Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Warmequellen wie Heizkörpern, Warmlufteintrittsöffnungen,Ofen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie durfen die Sicherheitsfunktion polarisierter oder geerderter Stecker Nicht außer Kraft setzen. Ein polarisierter Stecker hat zwei Stifte, wobe einer dicker ist als der andere. Ein geerderter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift davon zu ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollen den Sie die veraltete Steckdose durch einen Elektriker ersetzen halten.
   10.VERMEIDEN Sie,dass das Netzkabel belastet oder geknicht wird,vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät
10. Verwenden Sie AUSSCHLIIESLLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
11. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder

Verwendung eines Wagens sollenn Sie vorsichtig sein,damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

1. Trennen Sie diese Gerät bei Gewitter vom Netz, oder wenn es längerere Zeit nicht benutzt wird.
   14.Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführten. Eine Wartung bzw. Reparatur ist notig, wenn das Gerät auf irgende Weise beschadigt wurde,z.B.durch Schäden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten,durch das Hineinfallen von Gegenständen,durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist daraufhin,dass die dieser Einheit beiliegenden Anleitungen,.
wichtigte Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNING:Um die Gefahr eines Feuers oder Stromschlags zu verringn,ist diesen Gerät vor Regen oder Feuchtigkeit zu schützen.

CAUTI

RISKOFELECTRICSHOCK DONOTOPEN

WARNING: In thisem Gerat gibt es lebensgefährliche Stromspannung.Das Gerat enthalt keine durch den Benutzer zu wartenden Teile,Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchfuhren.

WARNING: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können des Rechts des Benutzers zum Betrieb des Gerats ungültig werden setzen.

ÜBER IHR KILIPSCH-PRODUKT

Regallautspricher gekauft haben. Nach der Lekture theses Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren Herausragender Technologie und fuhrender Forschungs- und Entwicklungsarbeit horen konnen. Wie alle Produkte von Klipsch verfugen auch ihre Regallautspricher über die Klipsch Tractrix® Horn-Load-Technologie - das Grund-Design für das erste,1946 entwickelte Klipschorn® und fur jedem darauf folgende Produkt.Horn-Loading erfolgsrecht es Ihr dem Lautspricher, hohe Empfindlichkeit,niedrige Verzerrung,einen eigenen Freqenzgang und ein breites Abstrahlverhalten zu bieten,was zu unubertoffener Leistung,Klangtreue und Dynamik führt,eben den Merkmalen des „Klipsch-Sound".Fullen Sieitte die Garantiekarte auf der Rückseite theses Handbuchsaus,oder tun Sie dies online bei www.klipsch.com,sodass wir ihren better halten konnen.Nochmals vielen Dank,dass Sie Klipsch gewählt haben. Wir hoffen,dass ihre Lautspricher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken werden.

AUSPACKEN

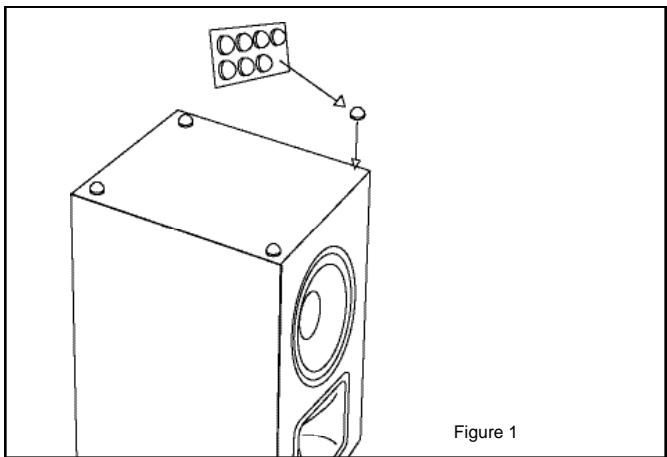

Die einfachste Methode, den Lautspricher aus dem Karton zu entfernen, besteht darin, das offene Ende der Schachtel nach unter zu richten, so dass es auf einem Tisch oder dem Boden aufsitzt, wobei die Deckellaschen nach außen geklappt sind. Ziehen Sie dann den Karton direkt nach ober. Entfernen Sie das Verpackungsmaterial vom Lautspricher und vom Lautsprichergrill, legen Sie es in den Karton, und haben Sie es für den Fall auf,dass Sie den Lautspricher versenden,Müssen.Richten Sie die magnetischen Halterungen an den Innenseite des Grills an den Schrauben vorne am Lautspricher aus,um den Grill einrasten zu lassen.

PLATZIERUNG

Obwohl die Lautsprecher der Reference-Serie in einer Vielzahl von Positionen eine gute Leistung bieten, können Sie diese optimieren, indem Sie den folgenden einfahren Regel folgen.

• Platzieren Sie die vorderen linken und rechten Lautsprecher auf Regalen oder Ständern, sodass die Hochtuner sich ungefahr auf Ohrhöhe eines sitzenden Hörers befinden. Beim Einsatz als Surround-Lautsprecher ist es am besten, wenn sie etwasHigher platziert werden.
• Wenn Sie die Lautspeicher in einer Schrankwand installieren, sind sie so zuplatzieren,dass ihre Vorderseite mit der Vorderseite der Schrankwand weniger stens bündig ist.
• Wenn möglich, sollenn beiden Laufsprecher so aufgestellt werden,dass sie gleich welt vom Boden und der Wand hinter ihren entwickel sind. Es kann auch hilfreich sein, den linken und rechten Laufsprecher in entsprechenden Abständen von der jeweils{nachsten Seitenwand aufzustellen.Diese versetzte Anordnung macht den Bassbereich glatter.
• Die Bassleistung und Wiedergabe jeges Lautspechers wird stark durch dessen Abstand von Raumgrenzen, wie Wänden und dem Boden, beeinflusst. Stellt man einen Lautspecher napher an einer Raumgrenze auf, so steigt dessen Bassleistung, während diese sinkt, wenn man den Lautspeicher weiter wird davon aufstellt. Wenn Sie den oberstehenden Vorschlagen folgen, bringt das bei der Klipsch-Reference-Serie meinst gute Ergebnisse, aber Sie werden merken, dass Sie eine „Feineinstellung" des Klangs erreichen, indem sie die Lautspecher etwas von rechts nach bridges oder vorn nach hinten bewegenen, bis sich Musikaufnahmen mit starkem Bassanteil gee Radig richtig anhoren. Versuchen Sie es noch einmal!

Figure 2

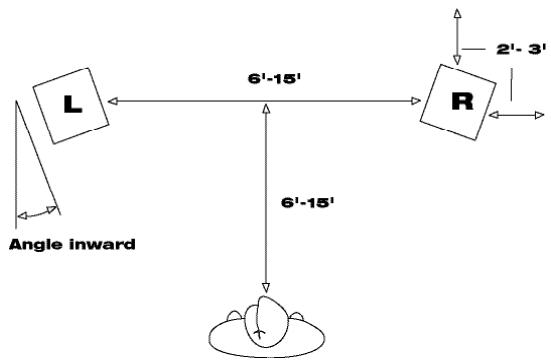

Zweikanal-Stereosystem: Abbildung 2 zeitigt eine typische Laustprecheranordnung für ein Zweikanal-Stereosystem.EinGreater Ausgangspunkt ware,in gleichseitiges Drieck aus den Laustsprchemn und ihrer Horposition zu bilden.Je nach RaumgroBe und der AnordnungVerteilung der Mobel empfehlts es sich eventuell,die Entfernung zwischen der Horposition und der Linie zwischen den beiden Laustsprchemn zu vergroBem oder verkleinern, wobei aber eine Mittelposition mit ungebahr gleicher Entflammung zu beiden Laustsprchemn beibehalten werden sollte.Dies garantiert den besten Stereoeffekt. Wenn welt voneinander entfernte Laustprecher leicht nach innen zur Horposition hin gedreht werden,ermoglicht dies noch eine gute Stereowirkung.

Stereo-Aufstellung für eine breite Beschaltung: Wenn Sie primär daran interestiert sind, den Sound von jeder Position im Zimmer aus gut zu horen,statt nur von einer bestimmen Sitzgruppe aus,konnen Sie die Lautsprecher an benachbarten Wänden welt auseinanderrücken, und so ein großes „L" bilden. So entstehenzar keine sehr gute Stereowirkung, aber Sie erhalten eine raumfullende,gut ausgeglichene Beschaltung.

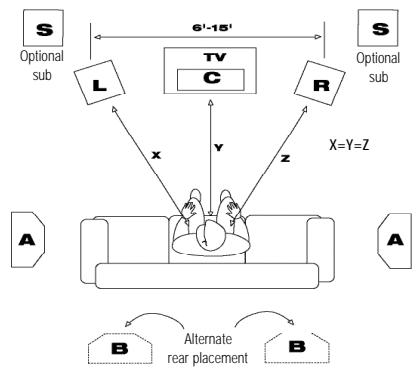

Heimkino-System: Abbildung 3 zeigt die Aufstellung fur ein typisches Heimkino-System,mit zwei Regallautsprachern vorne links und rechts,dazwischen einem horizontalen CenterLautspricher, und zwei Surround-Lautsprachern an den Seitenwänden.Die Richlinien fur die Plattierung der vorderen linken und reckten Lautspracher ahneln denabenstehend fur ein Zweikanal-Stereosystem beschriebenen,allerdings bildet der Videobildschirm den Mittelpunkt. Am besten sollenn sich der vordere linke und rechtte Lautspracher ungefahr auf einer Linie mit dem Bildschirm befinden und gleich weil von ihm entfern sein.Sie konnen den Abstand zwischen dem linken und reckten Lautspracher geringer halten als bei einem Stereo-Musiksystem, es sei dann,Ihr Videobildschirm ist sehr groß.So wird die empfundene Groß des Klangbilds better mit dem Videobild assoziiert.

Figure 3

Regallutsprecher der Reference-Serie können auch als Surround-Kanal-Lautsprecher verwendtet werden. Die Beste Position ist meinst hoch oben an den Wänden,seitlich von und etwas hinter dem Sitzbereich.Allerdings erbringen auch weitere Positionen überschend gute Ergebnisse - beispelweise hinter dem Sitzbereich,oder im Notfallsofar am Boden und auf die Decke gratchtet. Wenn Sie die Lautsprecher auf ihren Horbereich hin ausrichten,werden bestimmte Elemente der hinteren Kanale betone,während eine Ausrichtung weg von der Hörposition ein räumlicheres Klanderlebnis erzeugt.Sie konnen hier experimentieren und herausfinden,was Ihnen am meisten zusagt.

WAND- UND DECKENMONTAGE

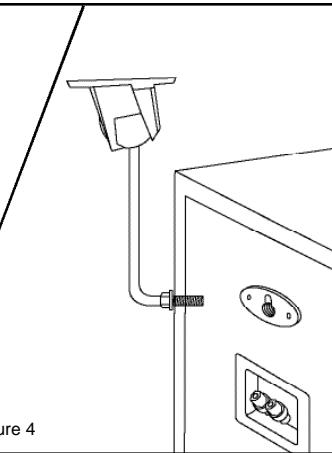

Manche Modelle verfügen über Gewindebohrungen,damit man sie mit Wand- oder Deckenhalterungen verwenden kann,sowie Befestigungslöcher an der Rückseite,die eine bündige Wandmontage ermöglich.Lesen Sie die entsprechenden Anweisungen durch,wenn Sie Halterungen montieren wollen.Fur das Befestigungslsch brauchen Sie nur einen Schraubenkopf entsprechender Groß,der etwas aus der Wand hervorstelt.Bei Gipsfaserkartonwänden sollte die Schraube an einem Ständerprofil befestigt werden,ansonsten sind dem Laatsprechergewicht entsprechende Dübel/Anker zu verwenden (siehe Abbildung 4).

ANSCHLUSSE

Hinweis: Der korrekte Anschluss ihrer Lautsprecher an den Verständr oder Receiver ist entscheidend für eine gute Tonqualität. Folgen Sieitte sorgfältig diesen Anweisungen.Schlechte Anschlüsse konnen zu Fehlfunktionen oder Beschädigungen des Verständrakers führen.

Lautsprecher der Klipsch- Reference-Serie sind intern mit Bandwidth Balanced™ Monster® KabelCable verdrahtet. Die Bandwidth Balanced™-Technologie verwendet mehrere Drahte aus hochreinemn Kupfer, die sorgfällig ausgewähl und verflochten wurden, um eine optische Signalübertragung über den gesamten Freqenzbereich hinweg zu gewährleisten. Sie können die Beste Leistung aus ihren Lautsprechem Herausholen, wenn Sie sie mit Monster-Kabel Cable oder einem ähnlich guten,durch ihren Fachhandler erhalten, Kabel mit dem Verträger oder Receiver verbinden.Wir empfehlen die Verwendung von geflochtenen Kupferkabeln (16 Gauge oder schwerer). Verwendten Sie ein Kabel mit schwererem Draht (niedrigerem Gauge-Wert) für langere Entfernungen,um den durch den Kabelwiderstand erzeugten Verlust der Verträkerleistung zu reduzieren.

Figure 4

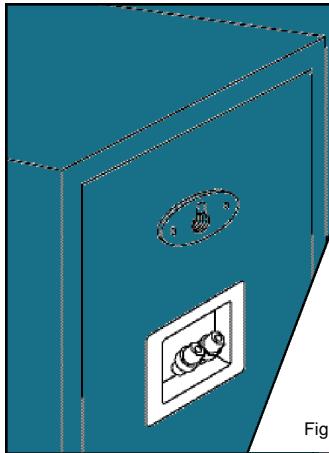

An der Rückseite jegens Laufsprecherbox befinden sich zwei Gruppen von Anschlussterminals,einer für den Hochtuner und einer für den Bassloutsprecher. Diese Gruppen sind für einen konventionellen Anschluss mit goldbeschiedten Metallstreifen oder Drahtbrücken verbunden,die für das Bi-Wiring oder Bi-Amping entertnet werden können. Zunachst wird die konventionelle Einkabel-Anschlussmethode erläutert,dann die Alternativen.Alle Informationen über einkabligen Anschluss gelten auch fur das Bi-Wiring.

ERSTER SCHRITT: ANSCHLUSSARTEN

Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2,5 cm auseinander und entfernen Sie am Ende jeweils ca.7 mm der Isolierung. (Das goes mit einer Abisolorzange einfacher, aber Sie können auch ein normales Taschenmesser verwenden, um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ander fest zusammen. Lösien Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metallstiften frei sind,und stecken Sie dann den blanken Draht in die Löscher. Drehen Sie die Muttern fingerfest auf den Draht hinunter. Stellen Sie safer, dass keine Kupferfasern von einem Terminal zum anderen,oder zu einer Faser der anderen Ader verlaufen. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird,kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Stifte. Viele im Handel erhältliche Lautspracherkabel haben am Ende Metallstifte. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metallstiften frei sind, und stecken Sie dann die Stifte in die Löscher. Drehen Sie die Muttern fingerfest auf die Stifte hinunter, aber drehen Sie sie nicht zu fest an.stellen Sie sicher, dass kein Metallk-zu-Metall-Koontakt zwischen den beiden Stiften oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird,kann es zu Fehlfunktionen oder Beschädigungen des Verständkers kommt.

Gabelschuhe. Manche Laustspeicherkabel haben am Ende U-formige Anschlusses, die als Gabelschuhe bezeichnet werden. Lösen Sie die Muttern an einem Paar Anschlussterminals und schiben Sie die Gabelschuhe um die Metallstüfe herum.Drehen sie die Muttern fingerfest auf die Gabelschuhe hinunter und prüfen Sie, ob diese richtig festgeschraubt sind. Stellen Sie safer, dass kein Metallki-zu-Metall-Kontakt zwischen den beiden Gabelschufen oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missacht wird, kann es zu Fehlfunktionen oder Beschadigungen des Verständers kommt.

ES GIBT ANDERE ARTEN SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCH-FACHHANDLER IN VERBINDUNG, DER IHNEN RATSCHLAGE UND WEITERE INFORMATIONEN GEBEN KANN.

LAUTSPRECHER ZU VERSTÄRKER:DIRKTE VERBINDUNG

Einer der wichtigen Faktoren beim Anschluss ihrer Lausprecher ist die richtige Polung. Wenn der Lausprecheranschluss falsch gepolt ist, wirken der Bass und das Klangbild schwacher.

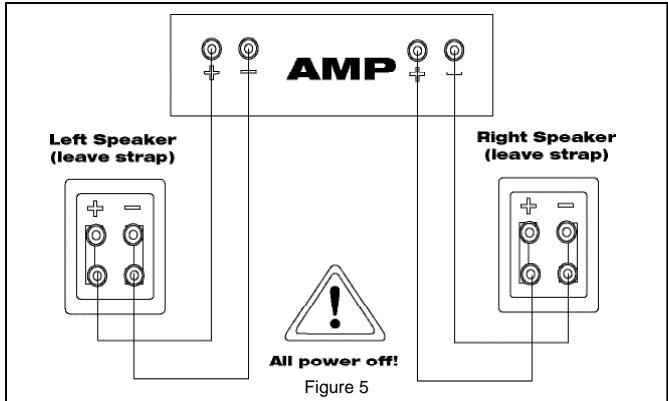

Die einfache Methode, um einen richtig geploten Laufsprecheranschluss sicherzustellen, besteht therein, die positiven und negativen Ausgangsterinals an Ihr Versteller oder Receiver immer mit den entsprechenden Anschlussterinals an ihren Laufsprechern zu verstehen: positiv ("+") Farbmarkierung rot) zu positiv, und negativ ("-" Farbmarkierung schwarz) zu negativ. (sSiehe Abbildung 5).

Die meisten mit Anschlüssen versehenen Lautspracherkabel haben fabliche markierte Adern, die es einfach machen, die Ausgabe und Eingänge korrekt zu verbinden. Wenn das bei ihren Kabeln nicht der Fall ist, oder wenn Sie ihre eigenen Kabel aus zweiadrigem Draht herstellen, sollenn Sie auf der Isolierung der beiden Adern nach Merkmalen suchen. Normalerweise befindet sich aufgedruckter Text, ein Streifen, oder ein erhöhter Kamm entlang einer Ader

Beim Bi-Wiring werden separate Kabel von den Ausgangsterinals des Verständrakers oder Receivers mit den Laufsprecheranschlussterminals des Hochtörs und des Basslautsprachers verbunden (siehe Abbildung 6). Dies führt zu einem geringeren elektrischen Widerstand zwischen dem Verständraker und dem Laufsprecher, als dies bei der Verbindung mit einem einzelnen Kabel gleicher Drahtstärken Querschnits der Falls ware. In manchen Fälle ist das Bi-Wiring der Verwendung eines einzelnen Kabels mit großerem Querschnittniedrigererm DrahtstärkeGauge-Wert vorzuziehen,das dicker und wahrseinlich weniger biegsam ware.

Für das Bi-Wiring ihrer Laufsprecher der Reference-Serie losen Sie die Muttern an den Anschlussterinals und entfern den die Metallstreifen oder Drahtbrücken, die die Terminals für die Hochtönner und Basslautsprecher verbinden. Verbinden Sie ein Kabel mit dem Hochtönner-Anschlussterinals (oben),und das andere mit den Basslautsprecher-Terminals (unter),wobei Sie auf die richtige Polung (siehe oben) achten müssen. Verbinden Sie dann bekebe Kabel an Ihr Verträker oder Receiver mit dem gleichen Kanal.(Sie)durfen beispieleweise nicht eines mit einem Laufsprecherausgang A und das andere mit einem Laufsprecherausgang B verbinden, wenn Ihr Verträker oder Receiver über eine A/B-Laufsprecherumschaltung verfügt). Wenn die Metallstreifen nicht entfern werden,konnen die Verträker schwer beschädigt werden.

Beim Bi-Amping-Verfahren werden der Hochtöner und der Basslautsprecher von zwei separates Verstärkern versorgt, die über den gleichen Vorverstärkerausgang angesteuert werden. Wir empfehlen das Bi-Amping-Verfahren bei unseren Lautsprechem nicht, da es meist keinen Vorteil bringet, der nicht einfach durch den Einsatz eines einzelnen größeren Verstärkers erzielt werden können, und da es bei falscher Anwendung zu einer starken Klangverschlechterung führen kann. Wenn Sie dennoch das Bi-Amping-Verfahren einsetzen, müssen Sie das gleiche Verstärkermodell für die Hochtöner- und Basslautsprechersektionen verwenden (um durch entsprechendie Verstarkungsgrade verursache Frequenzgangfehler zu vermeiden) und unbedingt die Metallstreifen entfern, die die zwei Anschlussterminalgruppen am Lautsprecher verbinden. Wenn die Metallstreifen nicht entfert werden, können die Verstärker schwer beschädigt werden.

BASS-MANAGEMENT-EINSTELLUNGEN

Surround-Sound-Receiver und -Prozessoren verwenden das so genannte Bass-Management-Verfahren,das sicherstellt,dass die niedrigen Freqenzen in den verschiedene Kanalen an Lautsprecher übertragen werden,die diese gut wiedergeben konnen,und das sie bei klinen Lautsprechern,die dazu nicht in der Lage sind,wegfiltert.Alle Regalloutsprecher der Klipsch-Reference-Serie konnen ggf.im Lautsprecher-Setup-Menu Ihres Receivers oder Prozessors auf Large (groß) eingeseltt werden. Wenn Ihr System aber einen gute Aktiv-Subwoofer enthalt,konnen Sie die Gesamtsystemleistung wahrscheinlich dadurch verbessern,dass Sie die Einstellung Small (klein) wahlen,damit der Subwoofer die tiefen Bassfrequenzenen übernimmt,vor allem im Fall von Boxen mit einem einzelnen Bassloutsprecher mit weniger als 16,5 cm Durchmesser.

PFLEGE UND REINIGUNG

Die einzig nöigte Pflege ihrer Laatsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laatsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA

Falls these Produkt an Kunden außerhalb der USA oder Kanada verkauf wurde,entspricht die Garantie für these Produkt dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors,der these Produkt gefeliefert hat.Zur Inanspruchnahme von Garantieleistungen den Handler, der these Produkt verkauf hat,oder den Distributer, der these Produkt gefeliefert hat,kontaktieren.
