BEDIENUNGSANLEITUNG REFERENCE BOOKSHELVES KLIPSCH

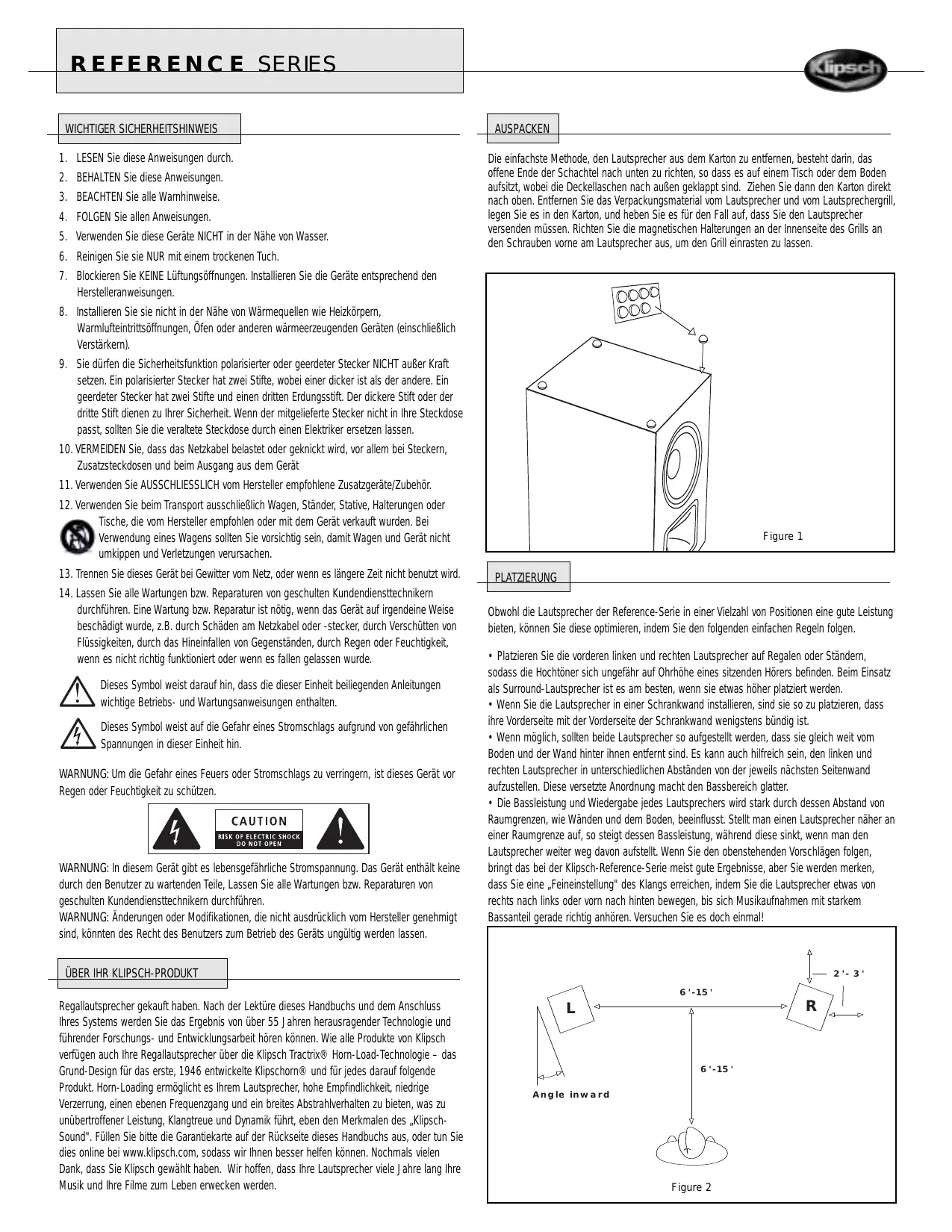

WICHTIGER SICHERHEITSHINWEIS

1. LEsEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICHT in der Höhe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpm, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Sie * dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICTAU außer Kraft setzen. Ein polarisierter Stecker hat zwei Stifte, wobei einer dicker ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift dienen zu ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollen den Sie die veraltete Steckdose durch einen Elektriker ersetzen halten.
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehor.
12. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollen den Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
13. Trennen Sie these Gerät bei Gewitter vom Netz, oder wenn es längerere Zeit nicht benutzt wird.
14. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführten. Eine Wartung bzw. Reparatur ist notig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist this Gesamt vor Regen oder Feuchtigkeit zu schützen.

WARNING: In thisem Gerat gibt es lebensgefährliche Stromspannung. Das Gerat enthalt keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführten.

WARNING: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können des Recht des Benutzers zum Betrieb des Gerats ungültig werden setzen.

ÜBER IHR KILIPSCH-PRODUKT

Regallutsprecher gekauft haben. Nach der Lekture dieser Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren Herausragender Technologie und führender Forschungs- und Entwicklungserbeit horen können. Wie alle Produkte von Klipsch verfügen auch ihre Regallutsprecher über die Klipsch Tractrix® Horn-Load-Technologie - das Grund-Design für das erste, 1946 entwickelte Klipschorn® und für jedem darauf folgende Produkt. Horn-Loading ermöglicht es Ihrm Lautsprecher, hohe Empfindlichkeit, niedrige Verzerrung, einen ebenen Frenzengang und ein breites Abstrahlverhalten zu bieten, was zu unübertroffener Leistung, Klangtrue und Dynamik führt, etwa den Merkmalen des „Klipsch-Sound". Füllen Sieitte die Garantiekarte auf der Rückseite dieser Handbuchs aus, oder tun Sie dies online bei www.klipsch.com, sodass wir ihren better halten können. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass ihre Lautsprecher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken werden.

AUSPACKEN

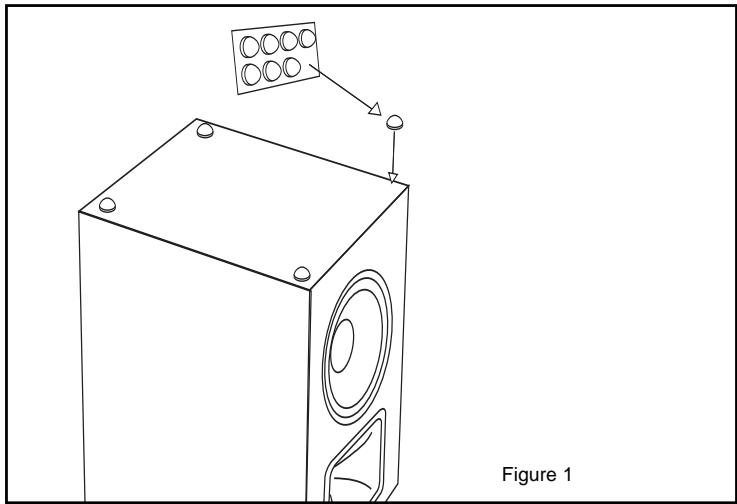

Die einfache Methode, den Lautspeicher aus dem Karton zu entfernen, besteht darin, das offene Ende der Schachtel nach unter zu richten, so dass es auf einem Tisch oder dem Boden aufsitzt, wobei die Deckellaschen nach außen geklappt sind. Ziehen Sie dann den Karton direkt nach ober. Entfernen Sie das Verpackungsmaterial vom Lautspeicher und vom Lautspeichergrill, legen Sie es in den Karton, und haben Sie es für den Fall auf, dass Sie den Lautspeicher versenden müssen. Richten Sie die magnetischen Halterungen an der Innenseite des Grills an den Schrauben vorne am Lautspeicher aus, um den Grill einrasten zu halten.

PLATZIERUNG

Obwohl die Lautsprecher der Reference-Serie in einer Vielzahl von Positionen eine gute Leistung bieten, können Sie diese optimieren, indem Sie den folgenden einfahren Regel n folgen.

• Platzierten Sie die vorderen linken und rechten Lautsprecher auf Regalen oder Ständern, sodass die Hochtuner sich ungebahr auf Ohrhöhe eines sitzenden Hörers befinden. Beim Einsatz als Surround-Lautsprecher ist es am besten, wenn sie etwasHigher platziert werden.
• Wenn Sie die Laufsprecher in einer Schrankwand installmenten, sind sie so zuplatzieren, dass ihre Vorderseite mit der Vorderseite der Schrankwand weniger stens bündig ist.
• Wenn möglich, sollen den beide Laufsprecher so aufgestellt werden, dass sie gleich welt vom Boden und der Wand hinter ihren entfern sind. Es kann auch hilfreich sein, den linken und rechten Laufsprecher in entsprechenden Abständen von der jeweils nachsten Seitenwand aufzustellen. Diese versetzte Anordnung macht den Bassbereich glatter.
• Die Bassleistung und Wiedergabe jedem Lausprechers wird stark durch dessen Abstand von Raumgrenzen, wie Wänden und dem Boden, beeinflussst. Stellt man einen Lausprecher erhahr an einer Raumgrenze auf, so steigt dessen Bassleistung, während diese sinkt, wenn man den Lausprecher weiter weg davon aufstellt. Wenn Sie den oberstehenden Vorschlagen folgen, bringt das bei der Klipsch-Reference-Serie meinste gute Ergebnisse, aber Sie werden merken, dass Sie eine „Feineinstellung" des Klangs erreichen, indem Sie die Lausprecher etwas von rechts nach links oder vorn nach hinten bewegen, bis sich Musikaufnahmen mit starkem Bassanteil geebechtigt anhoren. Versuchen Sie es noch einmal!

Figure 2

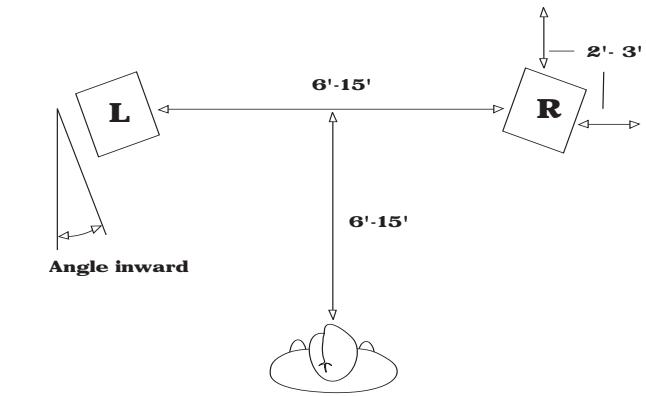

Zweikanal-Stereosystem: Abbildung 2 zeigt eine typische Lausprecheranordnung für ein Zweikanal-Stereosystem. EinGreater Ausgangspunkt ware, ein gleichseitiges Dreieck aus den Lausprechem und ihrer Hörposition zu bilden. Je nach Raumgroße und der AnordnungVerteilung der Mobel empfehl't es sich eventuell, die Entfernung zwischen der Hörposition und der Linie zwischen den beiden Lausprechem zu vergroßern oder verkleinern, wobei aber eine Mittelposition mit ungebahr gleicher Entfernung zu beiden Lausprechem beibehalten werden sollte. Dies garantiert den besten Stereoeffekt. Wenn welt voneinander entfere Lausprecher leicht nach innen zur Hörposition hin gedreht werden, ermöglich dies noch eine gute Stereowirkung.

Stereo-Aufstellung für eine breite Beschaltung: Wenn Sie primar daran interessiert sind, den Sound von jeder Position im Zimmer aus gut zu horen,statt nur von einer bestimmten Sitzgruppe aus, konnen Sie die Lautspecher an benacharten Wändenweit auseinanderrücken, und so ein großes „L" bilden. So entstehenzar keine sehr gute Stereowirkung,aber Sie erhalten eine raumfullende,gut ausgeglichene Beschaltung.

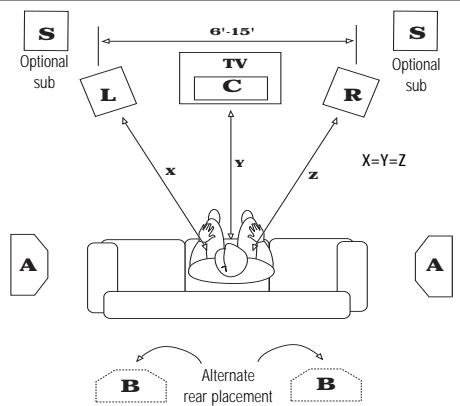

Heimkino-System: Abbildung 3 zeigt die Aufstellung für ein typisches Heimkino-System, mit zwei Regallatsprechern vorne links und rechts, dazwischen einem horizontalen Center-Lautsprecher, und zwei Surround-Lautsprechern an den Seitenwänden. Die Richtlinien für die Platzerung der vorderen linken und rechten Lautsprecherähnlen den oberstehend für ein Zweikanal-Stereosystem beschreibenben, allerdings bildet der Videobildschirn den Mittelpunkt. Am besten sollen den sich der vordere linke und rechte Lautsprecher ungebair auf einer Linie mit dem Bildschirm befinden und gleich welt von ihm entfern sein. Sie konnen den Abstand zwischen dem linken und rechten Lautsprecher geringer halten als bei einem Stereo-Musiksystem, es sei Denn, Ihr Videobildschirm ist sehr groß. So wird die empfundene Höhe des Klangbilds better mit dem Videobild assoziert.

Figure 3

Regallutsprecher der Reference-Serie können auch als Surround-Kanal-Loutsprecher verwendert werden. Die Beste Position ist meinst hoch oben an den Wänden, seitlich von und etwas hinter dem Sitzbereich. Allerdings erbringen auch weitere Positionen überschend gute Ergebnisse - beispielsweise hinter dem Sitzbereich, oder im Notfall)sogar am Boden und auf die Decke gerichtet. Wenn Sie die Laufsprecher auf ihren Hörbereich hin ausrichten, werden bestimmte Elemente der hinteren Kanä betone, während eine Ausrichtung weg von der Hörposition ein räumlicheres Klangerlebnis erzeugt. Sie konnen hier experimentieren und herausfinden, was Ihnen am meisten zusagt.

WAND- UND DECKENMONTAGE

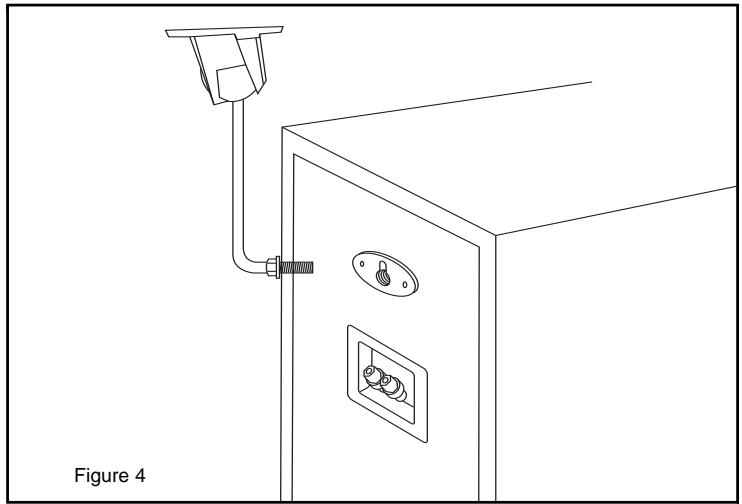

Manche Modelle verfügen über Gewindebohrungen, damit man sie mit Wand- oder Deckenhalterungen verwenden kann, sowie Befestigungslöcher an der Rückseite, die eine bündige Wandmontage ermögen. Lesen Sie die entsprechenden Anweisungen durch, wenn Sie Halterungen montieren wollen. Für das Befestigungslsoch brauchen Sie nur einen Schraubenkopf entsprechender Groß, der etwas aus der Wand hervorsteht. Bei Gipsfaserkartonwänden sollen die Schraube an einem Ständerprofil befestigt werden, ansonsten sind dem Lautspechergewicht entsprechende Dübel/Ander zu verwenden (siehe Abbildung 4).

ANSCHLUSSE

Hinweis: Der korrekte Anschluss ihrer Lautsprecher an den Versteller oder Receiver ist entscheidend für eine gute Tonqualität. Folgen Sie bile sorgfältig diesen Anweisungen. Schlechte Anschlüsse können zu Fehlfunktionen oder Beschädigungen des Verstärkers führen.

Lautsprecher der Klipsch- Reference-Serie sind intern mit Bandwidth Balanced™ Monster® KabelCable verdraht. Die Bandwidth Balanced™-Technologie verwendet mehrere Drahte aus hochreinem Kupfer, die sorgfältig ausgewähl und verflochten wurden, um eine optime Signalübertragung über den gesamten Frequenzbereich hinweg zu gewährleisten. Sie können die Beste Leistung aus ihren Lautsprechem Herausholen, wenn Sie sie mit Monster-Kabel Cable oder einem ähnlich guten, durch Ihrnem Fachhandler erhaltenen, Kabel mit dem Versteller oder Receiver verbinden. Wir empfehlen die Verwendung von geflochtenen Kupferkabeln (16 Gauge oder schwerer). Verwenden Sie ein Kabel mit schwererem Draht (niedrigerem Gauge-Wert) für länger Entfernungen, um den durch den Kabelwiderstand erzeugten Verlust der Verstärkerleistung zu reduzieren.

An der Rückseite jegers Laufsprecherbox befinden sich zwei Gruppen von Anschlussterminals, einer für den Hochtöner und einer für den Basslautsprecher. Diese Gruppen sind für einen konventionellen Anschluss mit goldbeschichteten Metallstreifen oder Drahtbrücken verbunden, die für das Bi-Wiring oder Bi-Amping entfernt werden können. Zunachst wird die konventionelle Einkabel-Anschlussmethode erläutert, dann die Alternativen. Alle Informationen über einkabligen Anschluss gehalten auch für das Bi-Wiring.

ERSTER SCHRITT: ANSCHLUSSARTEN

Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2,5 cm auseinander und entfernen Sie am Ende jeweils ca. 7 mm der Isolierung. (Das goes mit einer Abisolerzange einfacher, aber Sie können auch ein normales Taschenmesser verwenden, um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest zusammen. Lösen Sie die Muttern an einem Paar Anschlusterminals, bis die Löscher in den Metallstiften frei sind, und stecken Sie dann den blanken Draht in die Löscher. Drehen Sie die Muttern fingerfest auf den Draht hinunter. Stellen Sie sicher, dass keine Kupferfasern von einem Terminal zum anderen, oder zu einer Faser der anderen Ader verlaufen. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Stiffe. Viele im Handel erhältliche Laufsprecherkabel haben am Ende Metallstiffe. Lõsen Sie die Muttern an einem Paar Anschlusterminals, bis die Löscher in den Metallstiften frei sind, und stecken Sie dann die Stiffe in die Löscher. Drehen Sie die Muttern fingerfest auf die Stiffe hinunter, aber drehen Sie sie nicht zu fest an. Stellen Sie sichere, dass kein Metalk-zu-Metall-Koontakt zwischen den beiden Stiften oder Anschlusterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missacht wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Gabelschuhe. Manche Laufsprecherkabel haben am Ende U-formige Anschlüsse, die als Gabelschuhe bezeichnet werden. Lösener Sie die Muttern an einem Paar Anschlussterminals und schieren Sie die Gabelschuhe um die Metallstifte herum. Drehen Sie die Muttern fizerfest auf die Gabelschuhe hinunter und prufen Sie, ob diese richtig festgeschraubt sind. Stellen Sie safer, dass kein Metallkl-zu-Metall-Kontakt zwischen den beiden Gabelschuhen oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missacht wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

ES GIBT ANDERE ARTEN SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCH-FACHHANDLER IN VERBINDUNG, DER IHNEN RATSCHLAGE UND WEITERE INFORMATIONEN GEBEN KANN.

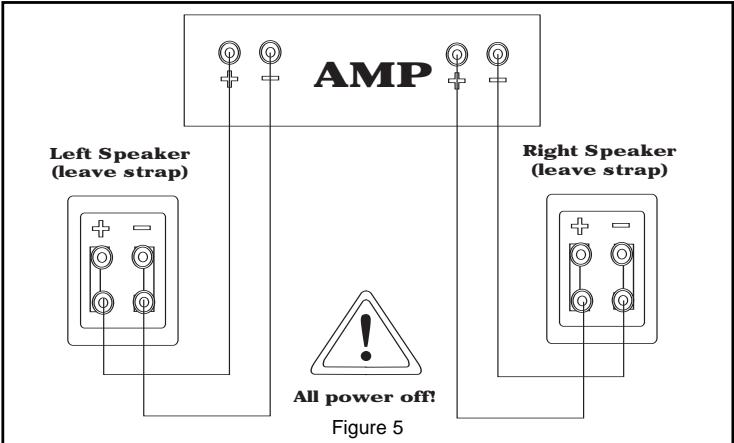

LAUTSPRECHER ZU VERSTÄRKER: DIREKTE VERBINDUNG

Einer der wichtigen Faktoren beim Anschluss ihrer Lausprecher ist die richtige Polung. Wenn der Lausprecheranschluss falsch gegolt ist, wirken der Bass und das Klangbild schwacher.

Die einfache Methode, um einen richtig gepolten Lautsprecheranschluss sicherzustellen, besteht darin, die positiven und negativen Ausgangsterminals an Ihr Veränder oder Receiver immer mit den entsprechenden Anschlussterminals an ihren Lautsprechern zu verbinden.: positiv (^+ + ^ Farbmarkierung rot) zu positiv, und negativ (^ - ^ Farbmarkierung schwaz) zu negativ. (sSiehe Abbildung 5).

Die meisten mit Anschlüssen versehenen Laufsprecherkabel haben farbliche markierte Adern, die es einfach machen, die Ausgabe und Eingänge korrekt zu verbinden. Wenn das bei ihren Kabeln nicht der Fall ist, oder wenn Sie ihre eigenen Kabel aus zweiadrigem Draht herstellen, sollenn Sie auf der Isolierung der beiden Adern nach Merkmalen suchen. Normalerweise befindet sich aufgedruckter Text, ein Streifen, oder ein erhöhter Kamm entlang einer Ader

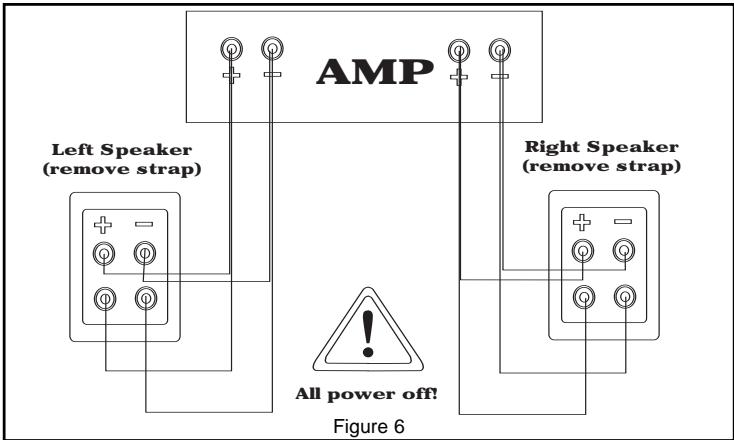

Beim Bi-Wiring werden separate Kabel von den Ausgangsterinals des Verständrakers oder Receivers mit den Laufsprecheranschlussterminals des Hochtörs und des Basslautspechers verbunden (siehe Abbildung 6). Dies führt zu einem geringeren elektrischen Widerstand zwischen dem Verständraker und dem Laufsprecher, als dies bei der Verbindung mit einem einzelnen KabelGLEicher Drahtstärken Querschnits der Falls ware. In manchen Fällen ist das Bi-Wiring der Verwendung eines einzelnen Kabels mit groBerem Querschnittniedrigererm DrahtstärkeGauge-Wert vorzuziehen, das dicker und wahrseinlich weniger biegsam ware.

Für das Bi-Wiring Ihrer Lautsprecher der Reference-Serie lose den Sie die Muttern an den Anschlussterinals und entfern den Metallstreifen oder Drahtbrücken, die die Terminals für die Hochtörner und Bassloutsprecher verbinden. Verbinden Sie ein Kabel mit dem Hochtörner-Anschlussterinals (oben), und das andere mit den Bassloutsprecher-Terminals (unter), wobe Sie auf die richtige Polung (siehe oben) achten müssen. Verbinden Sie dann bereits Kabel an Ihr Verm Verträger oder Receiver mit dem gleichen Kanal. (Sie)dürfen beispiselsweise nicht eines mit einem Lautsprecherausgang A und das andere mit einem Lautsprecherausgang B verbinden, wenn Ihr Verträger oder Receiver über eine A/B-Lautsprecherumschaltung verfügt). Wenn die Metallstreifen nicht entwickelten, konnen die Verträger schwer beschädigt werden.

Beim Bi-Amping-Verfahren werden der Hochtöner und der Basslautsprecher von zwei separates Verstärkern versorgt, die über den gleichen Vorverstärkerausgang angesteuert werden. Wir empfehlen das Bi-Amping-Verfahren bei unseren Laufsprechen nicht, da es meist keinen Vorteil bringt, der nicht einfach durch den Einsatz eines einzelnen größeren Verstärkers erzielt werden konne, und da es bei falscher Anwendung zu einer starken Klangverschlechterung führen kann. Wenn Sie dennoch das Bi-Amping-Verfahren einsetzen, müssen Sie das gleiche Verstärkermodell für die Hochtöner- und Basslautsprechersektionen verwenden (um durch entsprechliche Verständungsgrade verursachte Frequenzgangfehler zu vermeiden) und unbedingt die Metallstreifen entfernen, die die zwei Anschlussterminalgruppen am Laufsprecher verbinden. Wenn die Metallsreifen nicht entfern't werden, konnen die Verstärker schwer beschädigt werden.

BASS-MANAGEMENT-EINSTELLUNGEN

Surround-Sound-Receiver und -Prozessoren verwenden das so genannte Bass-Management-Verfahren, das sicherstellt, dass die niedrigen Freqenzen in den verschiedene Kanänen an Lautsprecher übertragen werden, die diese gut wiedergeben konnen, und das sie bei keinem Lautsprechern, die dazu nicht in der Lage sind, wegfiltert. Alle Regalloutsprecher der Klipsch-Reference-Serie konnen ggf. im Lautsprecher-Setup-Menu Ohres Receivers oder Prozessors auf Large (groß) eingestellt werden. Wenn Ihr System aber einen gutek Aktion-Subwoofer enthalt, konnen Sie die Gesamtsystemleistung wahrscheinlich dadurch verbessern, dass Sie die Einstellung Small (klein) wahlen, damit der Subwoofer die tiefen Bassfrequenzen übernimmt, vor allem im Fall von Boxen mit einem einzelnen Bassloutsprecher mit weniger als 16,5 cm Durchmesser.

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie konnen die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

AUSsERHALB DER USA UND KANADA

Falls these Product an Kunden außerhalb der USA oder Kanada verkauf wurde, entspricht die Garantie für these Product dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors, der these Product geliefert hat. Zur Inanspruchnahme von Garantieleistungen den Handler, der these Product verkauf hat, oder den Distributor, der these Product geliefert hat, kontaktieren.
