REFERENCE BOOKSHELVES - Altavoces acústicos KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz acústico de estantería pasivo
Marca	Klipsch
Modelo	Reference Bookshelves
Tecnología de altavoz	Bocina Klipsch Tractrix®
Configuración	2 vías (altavoz de agudos y graves)
Bi-cableado / Bi-amplificación	Posible (bi-amplificación desaconsejada)
Conectores de entrada	Bornes dobles chapadas en oro con puentes
Montaje en pared	Sí (muescas en ojo de cerradura o escuadras)
Altura recomendada	Altavoces a la altura del oído (oyente sentado)
Alimentación	Pasiva (requiere amplificador o receptor externo)
Potencia recomendada	No especificada (amplificador de calidad)
Impedancia nominal	8 ohmios (típico)
Sensibilidad	Alta
Mantenimiento	Paño seco; rejilla limpiable con aspiradora (cepillo)
Garantía (EE.UU./Canadá)	5 años (defectos de fabricación), 2 años (componentes electrónicos)
Accesorios incluidos	Manual de instrucciones, rejilla magnética
Dimensiones (H x L x P) aproximativas	31,75 x 19,05 x 24,13 cm
Peso aproximado (pieza)	4,5 kg
Precauciones de seguridad	No exponer al agua, no obstruir las rejillas de ventilación, desconectar en caso de tormenta

Preguntas frecuentes - REFERENCE BOOKSHELVES KLIPSCH

¿Cómo conectar los altavoces al amplificador?

Utilice cable de cobre multifilar (sección mínima 2 mm²). Pele los extremos 6 mm, insértelos en los bornes y apriete manualmente. Respete la polaridad: borne roja (+) en el borne positivo, borne negra (-) en el borne negativo.

¿Puedo usar el bi-cableado?

Sí, retire los puentes entre los pares de bornes. Conecte un cable a los bornes del tweeter (alto) y otro a los bornes del woofer (bajo). Ambos cables deben estar conectados al mismo canal del amplificador.

¿Cómo instalar los altavoces para un sonido óptimo?

Coloque los altavoces a la altura del oído, a igual distancia de la pared trasera y del suelo. Para un sistema estéreo, forme un triángulo equilátero con la posición de escucha. Para un cine en casa, alinee los altavoces frontales con la pantalla.

¿Se pueden montar los altavoces en la pared?

Sí, use las muescas en ojo de cerradura en la parte posterior o escuadras. Fije tornillos sólidos en un montante de la pared o use anclajes adecuados al peso del altavoz.

¿Cómo limpiar los altavoces?

Quite el polvo con un paño seco. Para la rejilla, use un cepillo de aspiradora. No use nunca productos abrasivos o a base de disolvente.

¿Qué hacer si los altavoces no producen ningún sonido?

Verifique las conexiones, la polaridad, y que el amplificador esté encendido. Asegúrese de que los cables están bien insertados y que los puentes están en su lugar (si cableado simple). Pruebe con otra fuente.

¿Cuál es la duración de la garantía?

En Estados Unidos y Canadá, la garantía es de 5 años por defectos de fabricación y material, y de 2 años por componentes electrónicos (amplificadores integrados). Fuera de estas zonas, contacte al distribuidor.

¿Puedo usar estos altavoces como canales envolventes?

Sí, colóquelos en las paredes laterales, ligeramente detrás de la zona de escucha. También puede orientarlos hacia el techo para una mejor sensación de volumen.

¿Qué tipo de cable se recomienda?

Klipsch recomienda un cable tipo Monster Cable o equivalente, con conductores de cobre de alta pureza y una sección de al menos 2 mm² (calibre 16). Para distancias largas, use un diámetro mayor.

¿Cómo ajustar la gestión de graves en el receptor?

Si usa un subwoofer, ajuste los altavoces a 'Small' en el menú del receptor. Sin subwoofer, puede ajustarlos a 'Large' para que reproduzcan todas las frecuencias.

MANUAL DE USUARIO REFERENCE BOOKSHELVES KLIPSCH

MAS PRIMEIRO: TIPOS DE CONECTORES

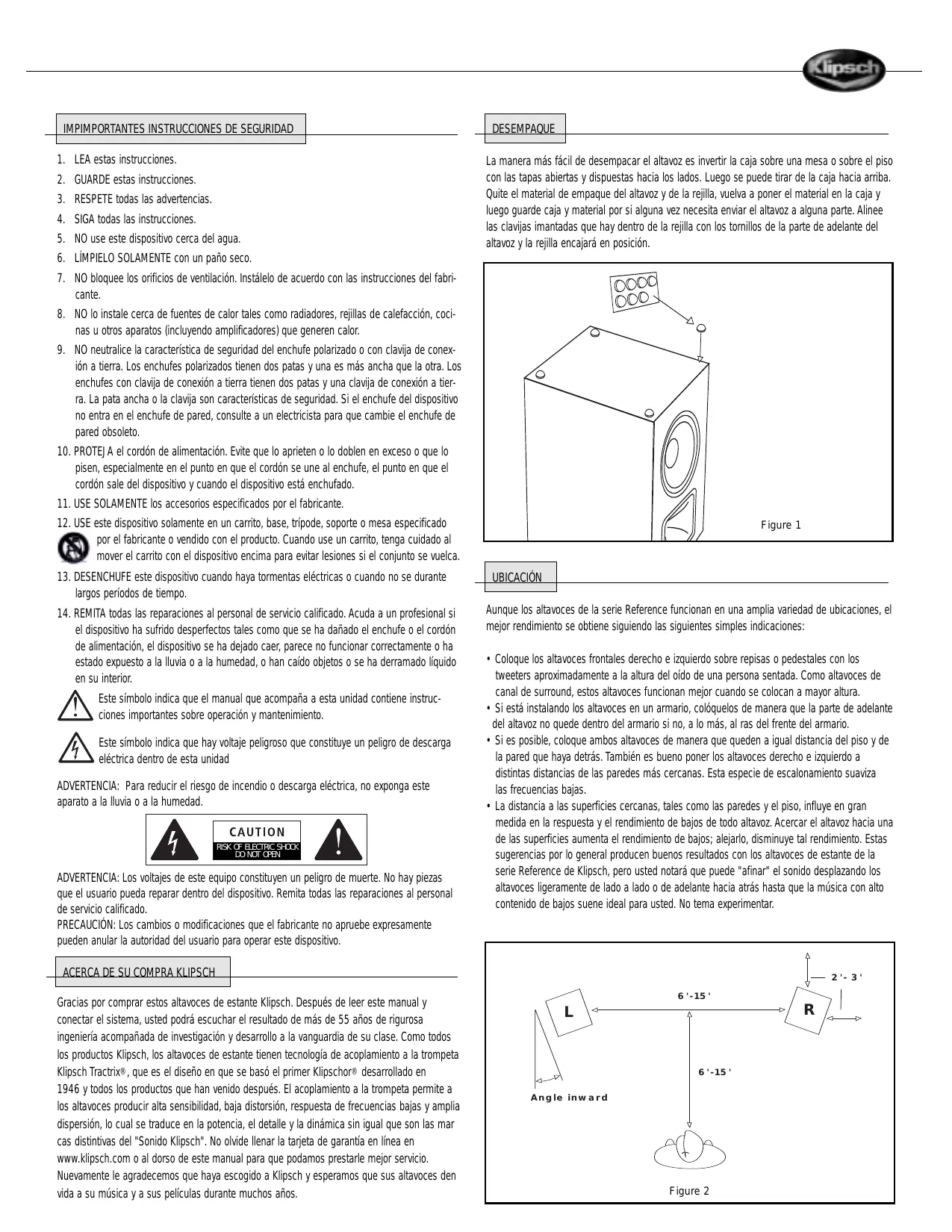

IMPIMPORTANTES INSTRUCCIONES DE SEGURIDAD

1. LEA estas instrucciones.
2. GUARDE estas instrucciones.
3. RESPETE todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este dispositorio cerca del agua.
6. LIMPIELO SOLAMENTE con un paño seco.
7. NO bloquee los orificios de ventilacion. Instaleo de acuerdo con las instruiones del fabricante.
8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefaction, cocinas uOthers aparatos (incluyendo amplificadores) que generen calor.
9. NO neutralice la caracteristica de seguridad del enchufe polarizzato o con clavija de交代a tierra. Los enchufes polarizados tienen dos patas y una es más ancha que la othera. Los enchufes con clavija de交代a tierra tienen dos patas y una clavija de交代a tierra. La pata ancha o la clavija son caracteristicas de交代. Si el enchufe del dispositivo no entra en el enchufe de pared, consulte a un electricista para que cambie el enchufe de pared obsoleto.
10. PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en excesso o que lo pisen, especialmente en el punto en que el cordón se une al enchufe, el punto en que el cordón sale del dispositivo y cuando el dispositivo está enchufado.
11. USE SOLAMENTE los accesos especializados por el fabricante.
12. USE este dispositivo solamente en un carrito, base, tripode, soporte o mesa especialcido por el fabricante o vendido con el producto. Cuando use un carrito,onga cuidado al mover el carrito con el dispositivo encima para evitar lesiones si elconjunto se vuelca.
13. DESENCHUFE este dispositovo cuando haya tormentas electricas o cuando no se durante largos periodos de tiempo.
14. REMITA todas las reparaciones al personal de service calificado. Acuda a un profesional si el dispositivo ha sufido desperfecos tales como que se ha danoi el enchufe o el cordón de alimentación, el dispositivo se ha sido caer, parece no funciona correctamente o ha estado expuesto a la lluvia o a la humedad, o han caido objetos o se ha derramado liquido en su interior.
    Este simbolo indica que el manual que acomaña a esta unidad contiene instrucciones importantes sobre operation y mantenimiento.
    Este symbolo indica que hay voltaje peligroso que constituya un privilego de descarga electrica bajo el control del operador.

ADVERTENCIA: Para reducir el risgo de incendio o descarga electrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA: Los voltajes de este equipo constituyen un peligro de muerte. No hay piezas que el usuario pueda reparar bajo el dispositivo. Remita todas las reparaciones al personal de servicios calificado.

Gracias por comprar这些 altavoces de estante Klipsch. Después de leer este manual y conectar el sistema, ustedouldrascucharelresultadodemasde55anosderegúrosa ingenieríaacompañada de investigación ydesarrolloa la vanguardia de sucline. Como todos los productos Klipsch,los altavoces de esta tienen Tecnología de acoplamente a la trompeta Klipsch Tractrix®, que es el diseño en que se basó el primer Klipschor desarrollado en 1946 y todos los productos que han venido afterwards. El acoplimiento a la trompeta permite a los altavoces produir alta sensibilitidad, bajo distorsión,的回答a de Frequencias bajas y amplia dispersión, loquel se traduce en la potencia, el detalle y la dinámica sin igual que son las mar cas distinctivas del "Sonido Klipsch".No olvide llenar la tarjeta de garantía en linea en www.klipsch.com o al dorso de estemanual para que podamos prestarle mejor servicios. Nuevamente le agradecemos que haya escogido a Klipsch yesperamos que sus altavocedes venida a su música y a suspellicas durante muchos años.

DESEMPAQUE

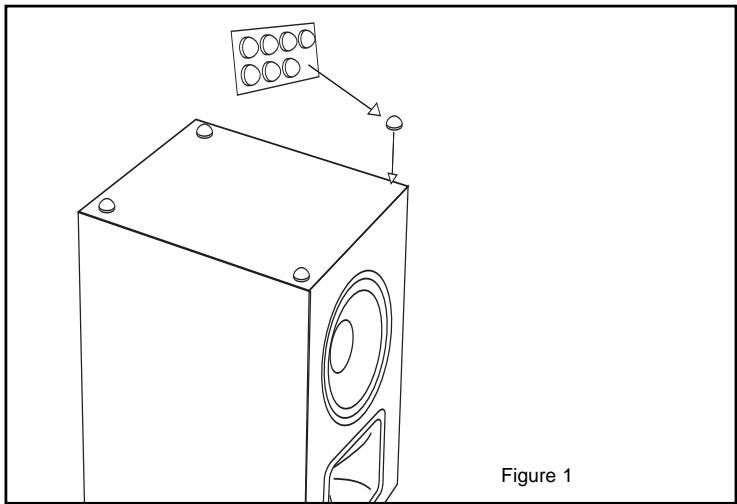

Lamania mas fácil de desempacar el alvazos es invertir la caja sobre una mesa o sobre el piso con las tapas abiertas y dispuestos hacía los lados. Luego se pueda tirar de la cajasla caja ariba. Que el material de empaque del alvazoy y de la rejilla,whelming aponer el material en la caja y bajo guarde caja y material por si alguna vez necessities enviar el alvazoy a una parte. Alinee las clavijas imantadas que hay bajo de la rejilla con los tornillos de la parte de adelante del alvazoy y la rejilla encajara en posicion.

UBICACION

Aunque los altavoces de la série Reference funciona en una amplia variedad deubicaciones, el mejor rendimiento se obtiene siguiendo las siguientes simples indicaciones:

• Coloque los altavoces frontales derecho o izquierdo sobre repisas o pedestales con los tweeters aproximadamente a la alta del oido de una persona sentada. Como altavoces de canal de surround,这些东西 altavoces funciona mejor cuando se colocan a mayor alta.
• Si está instalando los altavoces en un armario, colóquelos deundrya que la parte de adelante del altovoz no quede dentro del armario si no, a lo más, al ras del fremde del armario.
• Si es posible, Coloque también altavoces de manière que queden a igual distancia del piso y de la pared que haya detrás. también es buenaponer los altavoces derecho e izquierdo a-distintas distancias de las paredes más cercanas.Esta espécie de escalonamiento suaviza las Frequencias bajas.
• La distancia a las superficies cercanas, tales como las paredes y el piso, influye en gran medida en la respecta y el rendimiento de bajos de todo altoavoz. Acercar el altoavoz hacía una de las superficiesurrenta el rendimiento de bajos; alejarlo, disminuye tal rendimiento. Estas sugerencias por lo general producen buenos resultados con los altavoces de esta de la series Reference de Klipsch, pero usted notará que pueda "afinar"el sonido desplazando los altavoces ligeramente de bajo a bajo o de adelante hacershipsastaque la musica con alto contenido de bajos suene ideal para usted. No tema experimentar.

Figure 2

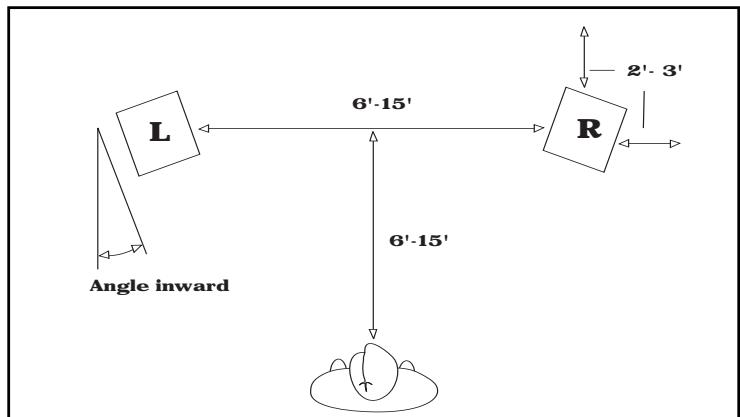

Sistema estereo de dos canales: La figura 2 muestra una disposicion de altavoces común de un sistema estereo de dos canales. Crear un triangulo equilatero con los altavoces y la posicion del oyente es un buena punto de partida. Dependiendo del tiempo de la sala y de la disposicion de los muebles, pueda ser conveniente disminuir oacularizar la distancia entre la posicion del oyente y la linea entre los altavoces, pero trate de que el oyente quede a la mesma distancia de los dos altavoces. Eso produce la mejor imagen estereofónica. Orientar ligeramente hacer el oyente los altavoces que estén muy分开ados mejora la imagen estereofónica.

Instalación estereofónica para cobertura amplía: Si austed leinterestingamente principalmente eschucar bien el sonido desdeczuelquierposiónenla sala,es Bueno colocar los altavocues alejadosuno deotrycontra paredes adyacentedesmaneraque formena granL.Esto no produc muy buenaImagen estéreo,pero si buena cobertura y un sonido espacioso y bien bal-anceado.

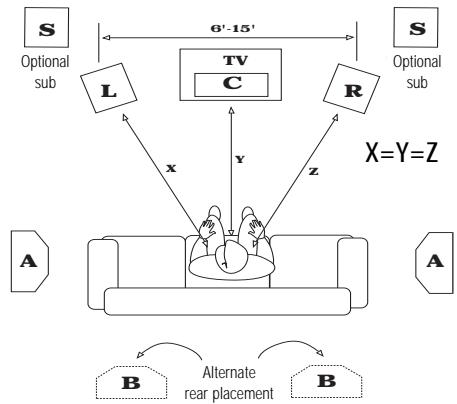

Sistema de cine en casa: La figura 3 muestra una instalacion común de cine en casa con un par de altovoces de estante como altovoces frontales izquierdo y derecho, un altovoz de canal central horizontal entre ellos y un par de altovoces surround en las paredes laterales. La estrategia baja para ubicar los altovoces frontales derecho e izquierdo es similar a la que se describe anteriamente para un sistema estereo de dos canales; la diferencia es que los altovoces se ubican conarto a la pantalla de video. Idealmente, los altovoces frontales izquierdo y derecho deben estar equidistantes y aproximadamente alineados conerto a tal pantalla. A menos que la pantalla de video sea muy grande,uede serpreferible que haya menos distancia entre los altovoces izquierdo y derecho que en un sistemas de musica estereo exclusivamente. Esto asociacion mayor los tamanos aparente de la imagen sónica y de laImagen de video.

Figure 3

Los altavoces de esta de la série Reference también se pueda usar como altavoces de canal de surround. Por lo general, la mejorubicacion es en alto, en las paredes laterales y ligeramente detrás del oyente. Sin embargo, hay muchas otheras dispositions que pueda dar resultados sorprendamente buena. Por exemple, se pueda colocar detrás del oyente; o haya en el piso y orientados hacer el techo, si la situación lo exige. Orientar los altavoces hacía el oyente enfatiza los sonidos especialicos de canal de除外, orientarlos en sentido contrario produce una mayor sensación de espacio. Haga experimentos hasta encontrar la instalación que melhor le suene.

MONTAJE EN LA PARED Y EN EL CIELO RASO

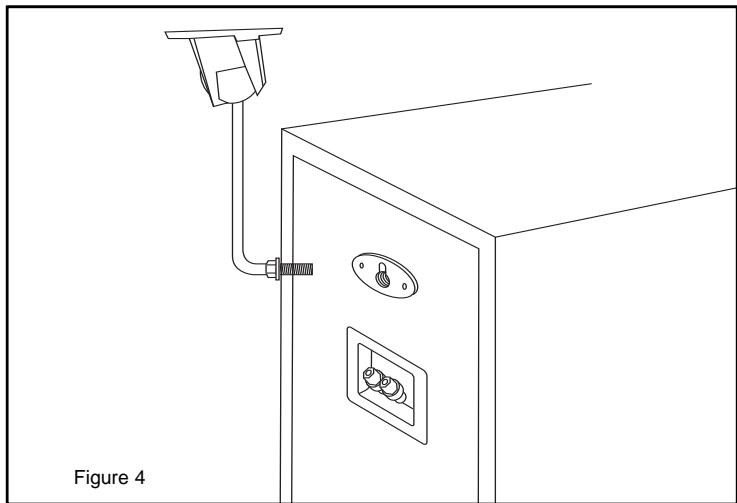

Algunos modelos tienen insertos roscados para soportes de pared o de cielo raso y también agujeros en forma de cerradura para montarlos al ras de la pared. Si va a usar soportes, vea los detalles en las instrucciones de montaje. En el caso de los agujeros en forma de cerradura, lo Alone que se necesita es un tornillo cuya cabeza, de時間 apropiado, sobresalga ligeramente de la pared. Si es posible, el tornillo debe ir atornillado en uno de los parales internos de la pared; de no ser asi, se deben usar tornillos con ancla de un時間 que corresponda al peso del altovo sobre la pirca. (Vea la figura 4).

CONEXIONES

Note: Conectar correctamente los altavoces al amplificador es de importancia fundamental para Obtener buena calidad de sonido. Siga al pie de la letra estas instrucciones. Las malas conexiones peuvent causar daños o falla de amplificador.

Los altavoces de la série Reference de Klipsch tienen cabledo interno con cable Bandwidth Balanced™ Monster®. La Tecnologia Bandwidth Balanced™emploi varios cables de cobre de alta pureza ydistincto calibre cuidadosamente seleccionados y enrollados para que haya transferencia optima de la senal a todas las Frequencias. El mejor rendimiento se obtiene si los altavoces se connectan al amplificador o receptor con cable Monster o con un cable de calidad similar que tengau su distribuidor. Recomendamos que use cable de cobre trenzado calibre 16 o mas grueso. Si hay que cubir grandes distancias, usar cable de menor calibre (más grueso) reduce la potencia de amplifacion que se pierde debido a la resistencia del cable.

En la parte de atrás de los altavoces hay dos conjuntos de tornillos de presión, uno para el tweeter y otro para el woofer. Si el cableado es convencional,这些东西 conjanos estar conectados entre si con bandas de metal enchapadas en oro o con puentes de cable que se deben quitar para hacer cableado doble o amplificacion doble. Explicaremos primero el cableado convencional y bajo las alternativas. toda la informacion sobre cableado convencional se aplical cableado doble.

PERO PRIMERO: TIPOS DE CONECTORES

Pele el cable. Separe los dos conductores una pulgada más o menos y pélelos aproxi-madamente 6 mm (1/4 de pulgada). (Esto es más fácil con un pelacables, pero también se(puede usar una cortaplumascomingsy corrente paraURTar alrededor delaislamento).Trence apretadamente las hebras de los dos conductores.Afloje las tuerras de los tornillosde presion hasta que aparezca el agujero del tornillo, bajo inserte los cablespelados através de los agujeros. Apriete las tuerasa mano sobre el cable. Las hebras no debenhacer contacto de un tornillo de presión aotro ni de un conductor aotro.No seguir esta recomendacion en qualquiera de los dos extremos de la conexiónpuedecasar daños ofalla de amplificador.

Clavijas. Hay muchos cables queienen con clavijas de metal en los extremos. Afloje las tuercas de los tornillos de presión hasta que aparezca el agujero del tornillo, bajo inserte las clavijas a工程技术 de los agujeros. Apriete las tuercas a mano sobre las clavijas. No las apiree en excesso. No deben haber contacto de metal a metal entre las clavijas ni con los tornillos de presión. No seguir esta recomendacion en cualesera de los dos extremos de la connexion possible causar daños o falla de amplificador.

Conectores en U. Hay cables de altozo que tienen conectores en forma de U en los extremos. Afloje las tuercas de un par de tornillos de presión y colque los conectores alrededor de los tornillos. Apriete las tuercas a mano sobre los conectores y asegürese de que"These quedenfirmamente en posición.NoDebe habercontacto de metal a metal entre los conectores ni con los tornillos de presión.No seguir esta recomendación en cualesera de los dos extremos de la conexión peutcausar daños o falla de amplificador.

HAY OTROS TIPOS DE CONECTORES ESPECIALLES PARA FACILITAR LA CONEXION DE LOS ALTAVOCES. SU DISTRIBUTOR AutorIZADO KLIPSCH LE PUEDE DAR SUGERENCIAS O MÁS DETALLES.

DE LOS ALTAVOCES AL AMPLIFICADOR: CONSERVACION DE LA POLARIDAD O FASE

Uno de los aspectos más importantes al conectar los altavoces esmantener la polaridad o fase. Si los altavoces no se conectan en fase, los bajos o laImagen de sonido se deterioran.

Lamania más fácil de que los altavoces queden connectados en fase es conectarsiempre los terminales de calidadpositivo y negativo del amplificador o receptor a los terminales de entrada correspondientes de los altavoces:positivoapositivo (⁺ + ⁿ de color rojo)y negativoa negativo (^{- -} de color negro). (Vea la figura 5).

La mayoria de los cables de altavoz con terminales tienen conectores de colores que Facilitan la correspondencia correcta entre entradas y salidas. Si los suys no son asi, o si usted está haciendo sus propios cables con cable de conductor doble, busque las marcas de identificacion en el aislamento de los conductores. Normalmente hay una banda, una cresta moldeada o letras impresas en uno de los conductores.

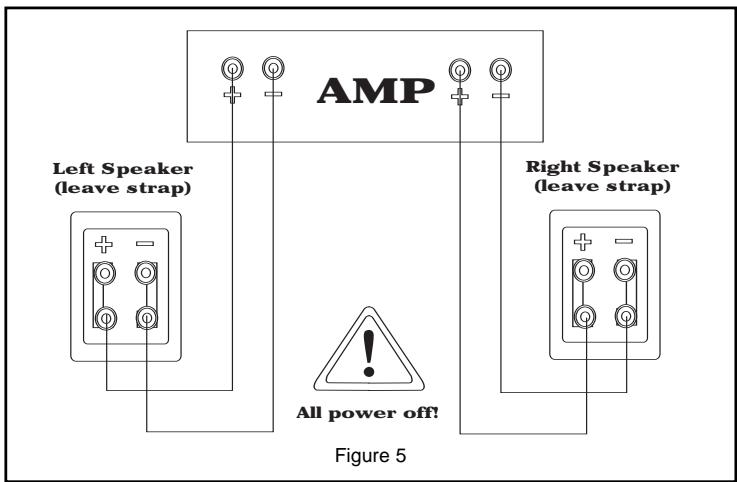

Cabledo doble: Cuando se hace cableado doble, se conectan cables分开ados desde los terminales de salute del amplificador o receptor a los terminales de entrada del tweeter y del woofer. (Vea la figura 6). Este produce menos resistencia electrica entre el amplificador y el altovoz que la connexion con un solo cable del mesmo calibre. En algunos casos es preferible hacer cableado doble en lugar de cableado convencional con cable de menor calibre, que sera más grueso y probablemente menos flexible.

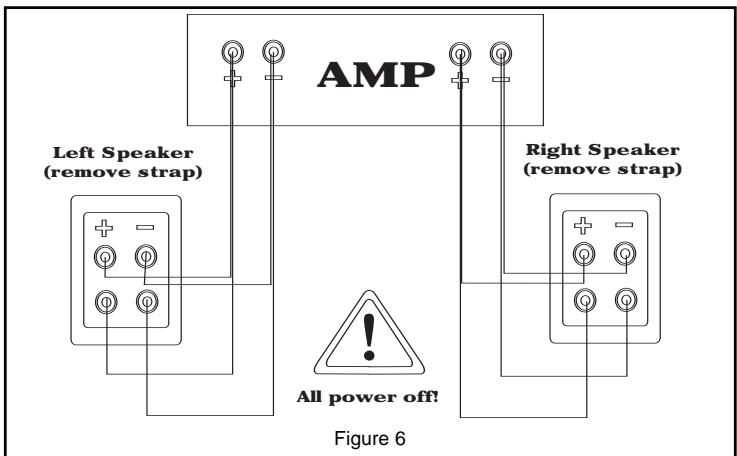

Para hacer cableado doble con los altavoces de la série Reference, afloje las tuercas de los tornillos de presión y quite las bandas de metal o los puentes de cable que unen los terminales del woofer y del tweeter. Manteniendo la polaridad correcta (vea arriba), conecte un cable a los tornillos de presión del tweeter (arriba) y除外 cable a los tornillos de presión del woofer (abajo). Lleave los dos cables hasta el amplificador o receptor y conectelos alismo canal. (No connecte, por exemple, uno de los cables a una salute A de altovoz y el除外 a una salute B de altovoz de un amplificador o receptor con conmutación A/B de altavoces). El amplificador pueda sufir graves daños si no se quitan las bandas.

Amplificación doble: Cuando se hace amplificación doble, el tweeter y el woofer se conectan a amplificadores distinctos alimentados desde la mesma calidad de preamplificador. Recomendamos no hacer amplificación doble con ninguno de nuestros altovoces puis en general este no produce ningún Beneficio que no pueda obtenerse simplement con un solo amplificador más potente y, por另一边 parte, el sonido peut deteriorarse mucho si no se hace correctamente. Si de todas manos usted hace amplificación doble, use amplificadores de igual modelos para las secciones de tweeter y de woofer (a fin de evaporar erros de的回答a de frequencia causados pordietentes volumenes de amplification) y asegürese de qitar las bandas que unen los dos conjuntos de terminales del altovoz. Los amplificadores peuvent sufir graves daños si no se quitan las bandas.

CONFIGURACION DE ADMINISTRACION DE BAJOS

Los receptores y procesadores de sonido surround hacer uso de lo que se conoce como administración de bajos para que las Frequencias bajas de los diversos canales se envien a los altavoces que pueda reproducirlas bien y no a los altavoces pequeños, que no pueda. Todos los modelos de estante de la série Reference de Klipsch sueben poter en la configuración Grande (Large) del menu de configuración de altavoces de su receptor o procesador, si es NEEDario. Pero si su sistemas Tiene un buena subwoofer con alimentación, es probable que se pueda tener mayor rendimiento en la configuración Pequeño (Small) yURTAR que el sub se ocupe de los bajos profundos, especially en el caso de altavoces que tienen un solo woofer de menos de 6,5 pulgadas de diametro.

CUIDADO Y LIMPIEZA

Lo unico que se necesita para limpar los altavoces es qutarles el polvo de vez en cuando. No les aplicque nunca limpiadores a base de solvente o detergentes fuertes. Las rejillas seSEOuen limpar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADA

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canada, la garantia deben estar complir con las leyes correspondentes y sera responsableidad exclusiva del distribuidor que lo suministro. Para Obtenerrialquier service de garantia aplicable, comuniquese con el minorista que le vendio este producto o con el distribuidor que lo suministro.
