Tipo de producto	Altavoz acústico empotrable
Marca	KLIPSCH
Modelo	R-5502
Uso	De pared o techo (según versión)
Control de medios-graves	Interruptor de 2 posiciones (0 dB / -3 dB)
Control de agudos	Interruptor de 2 posiciones (0 dB / -3 dB)
Bocina orientable	Sí (modelos de pared)
Altavoz de agudos pivotante	Sí (modelos de techo)
Rejilla	Pintable, desmontable
Montaje	Empotrado, espesor mínimo de pared de 10 mm
Herramientas necesarias	Destornillador Phillips, pinza pelacables, nivel, detector de montantes, sierra
Alimentación	Pasiva (no amplificada, requiere amplificador externo)
Garantía	1 año (Estados Unidos y Canadá)
Mantenimiento	Limpiar con un paño seco
Seguridad	No exponer al agua ni a la humedad; no obstruir las rejillas de ventilación

Preguntas frecuentes - R-5502 KLIPSCH

¿Cómo instalar el altavoz Klipsch R-5502?

Corte una abertura según la plantilla proporcionada, conecte los cables respetando la polaridad, inserte el altavoz y apriete los cuatro tornillos Phillips para fijar las patas de sujeción.

¿Qué herramientas son necesarias para la instalación?

Destornillador Phillips n.º 2, pinza pelacables, nivel de burbuja, detector de montantes de pared y sierra.

¿Cómo ajustar el interruptor de medios-graves y agudos?

El interruptor se encuentra en la pantalla acústica frontal. Ofrece dos posiciones: 0 dB (normal) y -3 dB (atenuación). Use -3 dB si los graves o agudos son demasiado presentes en la habitación.

¿Cómo orientar la bocina o el altavoz de agudos?

Para los modelos de pared (gama 3000/5000), la bocina orientable se puede girar hacia abajo antes de colocar la rejilla. Para los modelos de techo, el altavoz de agudos pivotante se ajusta inclinando suavemente la bocina hacia la zona de escucha. No fuerce el vástago.

¿Se puede pintar la rejilla del altavoz?

Sí, las rejillas Klipsch están diseñadas para pintarse. Puede retirar el lienzo, pintar la rejilla y volver a colocarla una vez seca. Evite la acumulación excesiva de pintura en las aberturas.

¿Qué espesor de pared se requiere para el montaje?

El espesor de la pared seca u otra superficie de montaje debe ser de al menos 10 milímetros.

¿Cómo conectar los cables al altavoz?

Use un cable de calibre 18 como mínimo. Conecte cada cable respetando la polaridad (marcas de color o referencias en el cable). Inserte el altavoz en la abertura y fíjelo.

¿Qué hacer si el altavoz no funciona correctamente?

Verifique las conexiones, la polaridad y la posición de los interruptores. Si el problema persiste, contacte a un reparador profesional. No intente repararlo usted mismo, ya que el dispositivo no contiene piezas reparables por el usuario.

¿Dónde encontrar las dimensiones de corte exactas?

Las dimensiones de corte se proporcionan en la plantilla incluida en el embalaje o en el sitio web de Klipsch (www.klipsch.com). En caso de ausencia, agregue 6 mm a cada dimensión para un corte seguro.

¿Cuál es la garantía del altavoz Klipsch R-5502?

La garantía es de un año a partir de la fecha de compra contra defectos de materiales y mano de obra, válida en Estados Unidos y Canadá. Se requiere comprobante de compra. No cubre daños por mal uso o reparaciones no autorizadas.

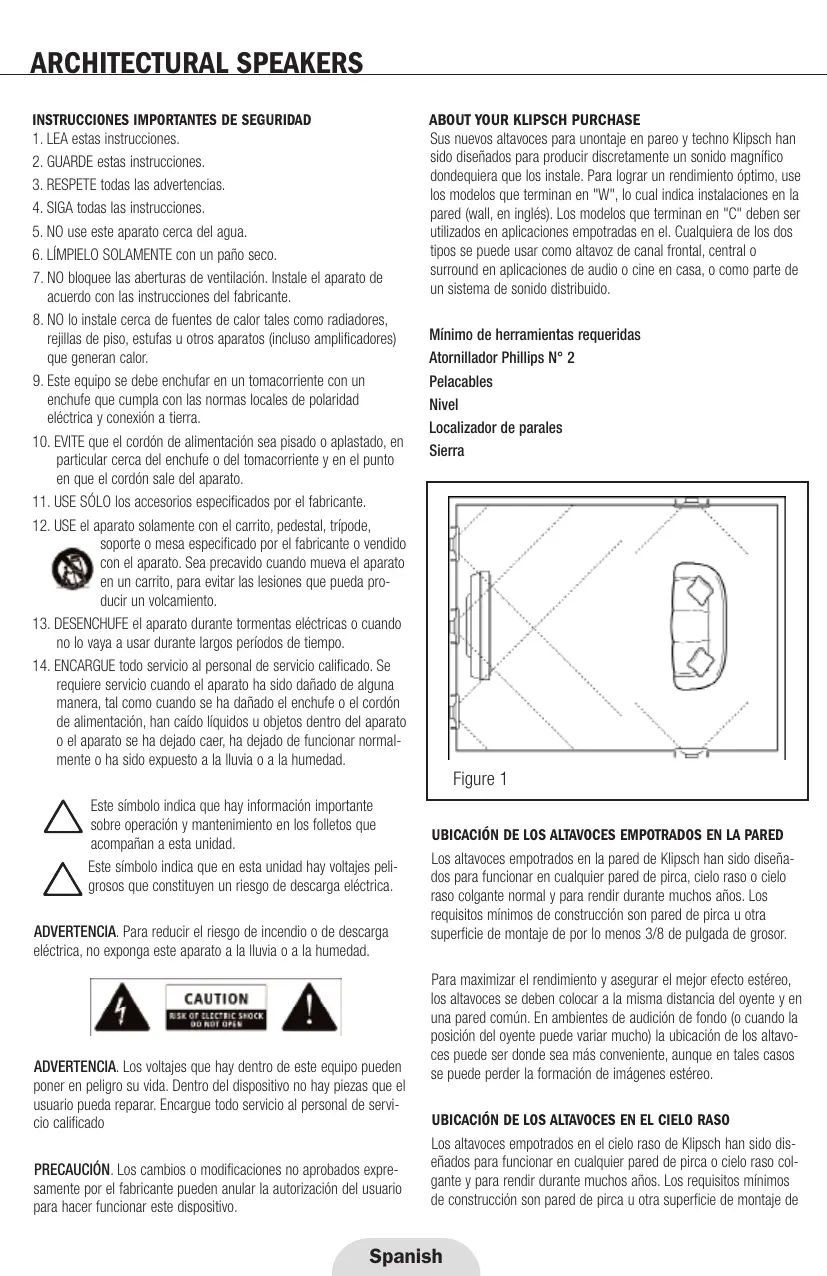

MANUAL DE USUARIO R-5502 KLIPSCH

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.
2. GUARDE estas instrucciones.
3. RESPETE todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este aparato cerca del agua.
6. LÍMPIELO SOLAMENTE con un paño seco.
7. NO bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de piso, estufas u otros aparatos (incluso amplificadores) que generan calor.
9. Este equipo se debe enchufar en un tomacorriente con un enchufe que cumpla con las normas locales de polaridad eléctrica y conexión a tierra.
10. EVITE que el cordón de alimentación sea pisado o aplastado, en particular cerca del enchufe o del tomacorriente y en el punto en que el cordón sale del aparato.
11. USE SÓLO los accesorios especificados por el fabricante.
12. USE el aparato solamente con el carrito, pedestal, trípode,

soporte o mesa especificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito, para evitar las lesiones que pueda producir un volcamiento.

1. DESENCHUFE el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante largos períodos de tiempo.
2. ENCARGUE todo servicio al personal de servicio calificado. Se requiere servicio cuando el aparato ha sido dañado de alguna manera, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caído líquidos u objetos dentro del aparato o el aparato se ha dejado caer, ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad.

Este símbolo indica que hay información importante sobre operación y mantenimiento en los folletos que acompañan a esta unidad.

Este símbolo indica que en esta unidad hay voltajes peligrosos que constituyen un riesgo de descarga eléctrica.

ADVERTENCIA. Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA. Los voltajes que hay dentro de este equipo pueden poner en peligro su vida. Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado

PRECAUCIÓN. Los cambios o modificaciones no aprobados expresamente por el fabricante pueden anular la autorización del usuario para hacer funcionar este dispositivo.

Sus nuevos altavoces para unontaje en pareo y techno Klipsch han sido diseñados para producir discretamente un sonido magnífico dondequiera que los instale. Para lograr un rendimiento óptimo, use los modelos que terminan en "W", lo cual indica instalaciones en la pared (wall, en inglés). Los modelos que terminan en "C" deben ser utilizados en aplicaciones empotradas en el. Cualquiera de los dos tipos se puede usar como altavoz de canal frontal, central o surround en aplicaciones de audio o cine en casa, o como parte de un sistema de sonido distribuido.

Mínimo de herramientas requeridas

Atornillador Phillips N° 2

Pelacables

Nivel

Localizador de parales

Sierra

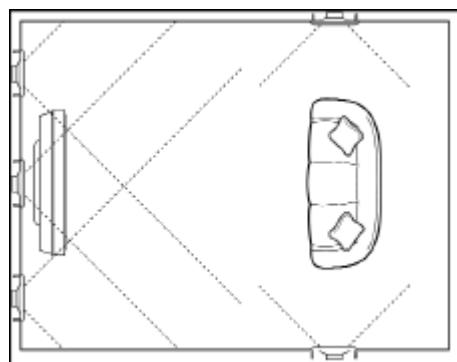

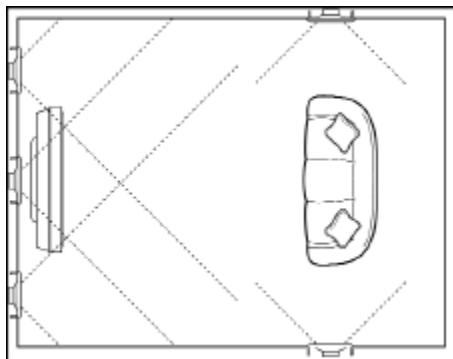

UBICACIÓN DE LOS ALTAVOCES EMPOTRADOS EN LA PARED

Los altavoces empotrados en la pared de Klipsch han sido diseñados para funcionar en cualquier pared de pirca, cielo raso o cielo raso colgante normal y para rendir durante muchos años. Los requisitos mínimos de construcción son pared de pirca u otra superficie de montaje de por lo menos 3/8 de pulgada de grosor.

Para maximizar el rendimiento y asegurar el mejor efecto estéreo, los altavoces se deben colocar a la misma distancia del oyente y en una pared común. En ambientes de audición de fondo (o cuando la posición del oyente puede variar mucho) la ubicación de los altavoces puede ser donde sea más conveniente, aunque en tales casos se puede perder la formación de imágenes estéreo.

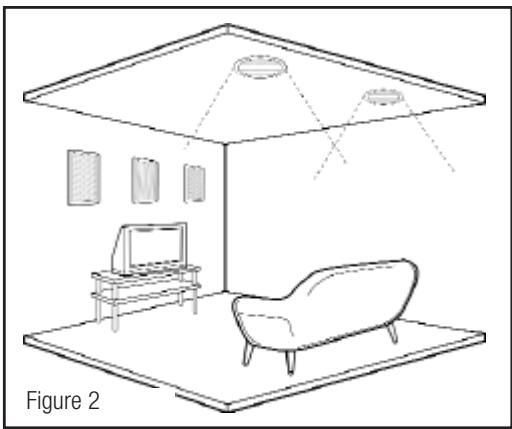

UBICACIÓN DE LOS ALTAVOCES EN EL CIELO RASO

Los altavoces empotrados en el cielo raso de Klipsch han sido diseñados para funcionar en cualquier pared de pirca o cielo raso colgante y para rendir durante muchos años. Los requisitos mínimos de construcción son pared de pirca u otra superficie de montaje de

por lo menos 3/8 de pulgada de grosor. En las instalaciones en cielo raso colgante, las planchas de cielo raso normales son de 2 pies x 4 pies y de 2 pie x 2 pie, y son de materiales de baja densidad que, con el tiempo, pueden abombarse o vibrar de manera audible. Para maximizar el rendimiento acústico de los altavoces empotrados en el cielo raso, Klipsch recomienda que cambie los paneles originales con madera terciada (contraenchapada) o Plancha de Fibra de Densidad Media (Medium Density Fiberboard, MDF) de 1/2 plg. a 3/4 plg de grosor.

INSTALACIÓN DE ALTAVOCES

(para estructuras en construcción, vaya al paso 3)

1. Haga la abertura de tamaño correspondiente en la pared o en el cielo raso con la plantilla que se suministra. Si no hay plantilla, las dimensiones de la abertura se pueden ver en el sitio web de Klipsch, www.klipsch.com. Los tamaños que se indican son mínimos. Si no es posible lograr cortes precisos, puede agregar 1/4 de plg. a cada dimensión. Tenga cuidado de no cortar los cables o tuberías que pueda haber detrás de la pirca o la plancha de cielo raso. Evite comprometer los cortafuegos que pueda haber entre los parales.
2. Encamine cable de altavoz (calibre 18 como mínimo) hasta la abertura. Cumpla con todos los códigos de construcción del área en que vive.
3. Conecte el cable al altavoz de acuerdo con la codificación de color o las marcas del cable para mantener la polaridad correcta.

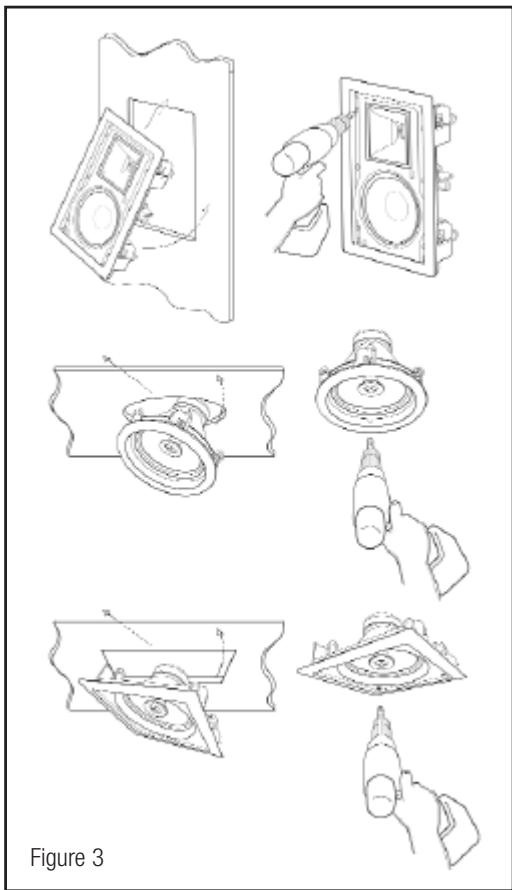

4. Inserte la unidad de altavoz en la abertura y fijela apretando los cuatro tornillos Phillips (figura 3). Las patas angulares del armazón giran hacia afuera y comprimen el armazón contra la pared. (Los soportes Klipsch para estructuras en construcción simplifican esto si se usan antes de la instalación de la pirca.)
5. Las rejillas de Klipsch han sido diseñados para aceptar la mayoría de los tipos de pintura. A esta altura de la instalación, las rejillas de los altavoces se pueden pintar antes de insertarlas en los altavoces. Se puede quitar el cañamazo antes de pintar las rejillas. El cañamazo se puede volver a poner una vez que la pintura se haya secado. Se debe tener cuidado para evitar una acumulación excesiva de pintura en las perforaciones de la rejilla.

1. Encaje la rejilla a presión.

Controles de operación

CONMUTADOR DE ATENUADOR DE TWEETER Y DE NIVEL DE FRECUENCIAS MEDIAS Y BAJAS

(series 3000 y 5000)

Algunos modelos tienen un conmutador de tweeter (serie 3000) o un conmutador de tweeter y un conmutador de frecuencias medias y bajas (serie 5000) en el bafle frontal. El conmutador permite seleccionar 0 dB (normal) o -3 dB en la gama de frecuencias respectiva. Si los altavoces se van a instalar en una sala acústicamente brillante, tal como el baño o la cocina, es recomendable ajustar el conmutador de nivel de tweeter. Si el altavoz se ubica en una esquina y produce demasiados bajos, puede ser necesario ajustar el conmutador de nivel de frecuencias medias y bajas. La posición del conmutador debe verificarse siempre antes de poner la rejilla en el altavoz.

Trompeta pivotante (modelos empotrados en la pared)

Las series 3000 y 5000 tienen una trompeta pivotante que permite

orientarla. Antes de instalar la rejilla, oriente cuidadosamente la trompeta hacia el área de audición.

Tweeter con trompeta basculante

(modelos empotrados en el cielo raso)

Los modelos de altavoces Reference de Klipsch empotrados en el cielo raso tienen un tweeter basculante para dirigir las frecuencias altas. Para apuntar el sonido directamente hacia el área de audición, ajuste cuidadosamente la trompeta para lograr el ángulo deseado antes de instalar la rejilla.

No intente girar el vástago del tweeter cuando ajuste el tweeter basculante.

Montura de sensor infrarrojo (modelos empotrados en la pared)

Todos los modelos de altavoz Reference empotrados en la pared tienen un localizador de sensor infrarrojo de 1/2 plg. en el bafle.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADÁ

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la garantía deberá cumplir con las leyes correspondientes y será responsabilidad exclusiva del distribuidor que lo suministró. Para obtener cualquier servicio de garantía aplicable, comuníquese con el minorista que le vendió este producto o con el distribuidor que lo suministró.
