MANUALE UTENTE REFERENCE BOOKSHELVES KLIPSCH

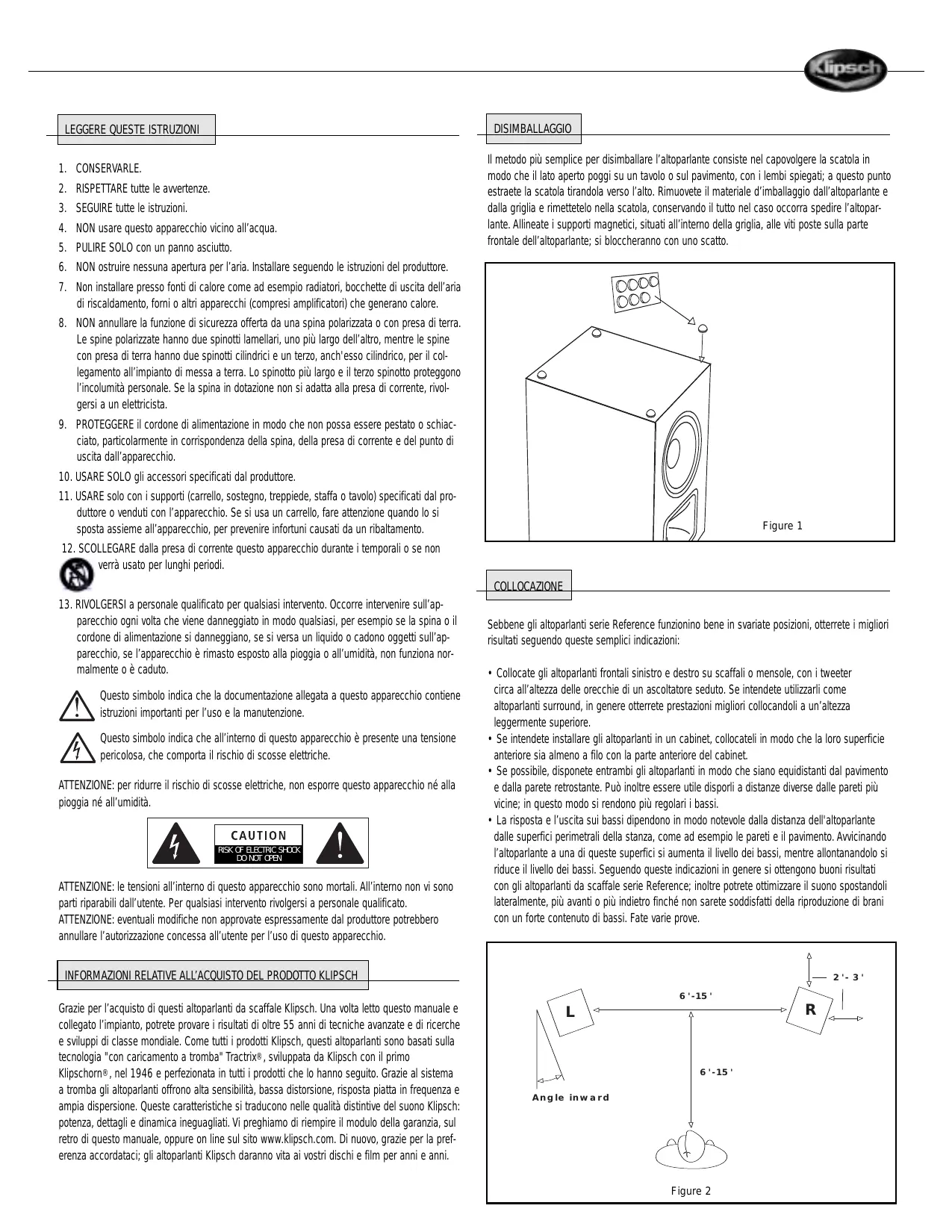

1. CONSERVARLE.
2. RISPETTARE tutte le awertenze.
3. SEGUIRE tutte leistruzioni.
4. NON usare quello apparecchio vicino all'acqua.
5. PULIRE SOLO con un panno asciutto
6. NON ostruire nessuna aperture per l'aria. Installare sequendo le istruzioni del produttore.
7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell'aria di riscaldamento, forn o altri apparetti (compresi amplificatori) che generano calore.
8. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra. Le spine polarizzate hanno due spinotti lamellari, uno più largo dell'altro, cioè le spine con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il collegamento all'impianto di messa a terra. Lo spinotto più largo e il terzo spinotto protegono l'incomità personale. Se la spina in dotazione non si adatta alla presa di corrente, rivol-gersi a un elettricista.
9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiacciato, particolaremente in corrispondenza della spina, della presa di corrente e del punto di uscita dall'apparecchio.
10. USESOLO gli accessori specificati dal produttore.
11. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o cavolo) specificati dal produttore o venduti con l'apparecchio. Se si usa un carrello, fare attentione quando lo si sposta assiste all'apparecchio, per prevenir infortuni causati da un ribaltamento.

12. SCOLLEGARE alla presa di corrente quello apparecchio durante i temporali o se non verrà usato per lunghi periodi.

13. RIVOLGERSI a personale qualificato per qualsiasi intervento. Occorre intervenire sull'appareccchio agli volta che viene danneggiato in modo qualsiasi, per esempio se la spina o il cordone di alimentazione si danneggiano, se si alla un liquido o cadono oggetti sull'appareccchio, se l'appareccchio è rimasto esposto alla pioggia o all'umidita, non funziona normalmente o e caduto.

Qesto significo indica che la documentazione allegata a quello apparecchio contiene istruzioni importanti per l'uso e la manutenzione.

Qesto significo indica che all'interno di quello apparecchio è presente una tensione pericolosa, che comporta il rischio di scousse elettriche.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre quello apparecchio né alla pioggia né all'umidità.

ATTENZIONE: le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasti interventero rivolgersi a personale qualificato. ATTENZIONE: eventuali modifiche non APPROvate espessamente dal produttore potrebbero annullare l'autorizzazione concessions all'utente per l'uso di quello apparecchio.

INFORMAZIONI RELATIVE ALL'ACQUISTO DEL PRODOTTO KLIPSCH

Grazie per l'acquisto di quosti altoparlanti da scaffale Klipsch. Una volta letto quello manuale e collegato l'impianto, potrete provare i risultati di altre 55 anni di tecniche avanzate e di ricerche e sviluppi di classe mondiale. Come tutti i prodotti Klipsch, quosti altoparlanti sono basati sulla technologia "con caricamento a tromba" Tractrix®, sviluppata da Klipsch con il primo Klipschorn®, nel 1946 e perfezionata in tutti i prodotti che lo hanno seguito. Grazie alsystema a tromba gli altoparlanti offrono alta sensibilità, Bassa distorsione, risposta piatta in frequenza e ampia dispersione. Queste caratteristiche si traducono nelle qualità distinctive del suono Klipsch: potenza, dettagli e dinamiche ineguagliati. Vi preghiamo di riempire il modulo della garanzia, sul retro di quello manuale, oppure on line sul sito www.klipsch.com. Di nuovo, grazie per la preferenza accordataci; gli altoparlanti Klipsch daranno vita ai vostri dischi e film per anni e anni.

DISIMBALLAGGIO

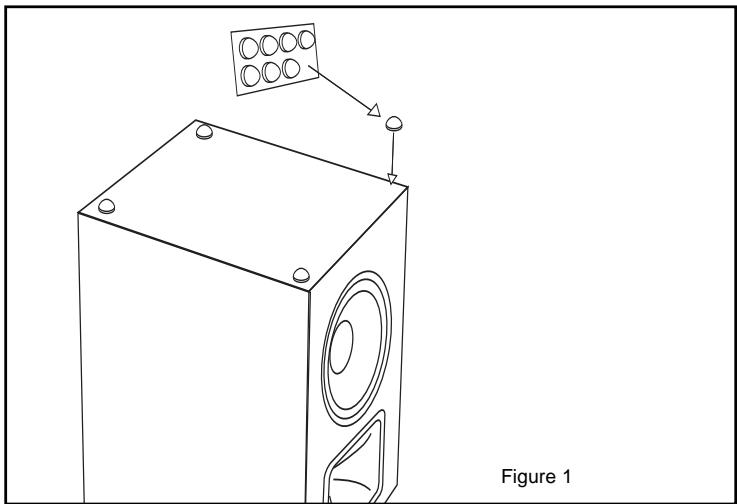

Il metodo più semplice per disimballare l'altoparlante consiste nel capovolgere la scatola in modo che il dato aperto poggi su un ravolo o sul pavimento, con i lembi spiegati; a questo punto estraete la scatola tirandola verso l'alto. Rimuvete il materiale d'imballaggio dall'altoparlante e alla griglia e rimettetelo nella scatola, conservando il tutto nel caso occorra spedire l'altoparlante. Allinate i supporti magnetici, situati all'interno della griglia, alle viti poste sulla parte frontale dell'altoparlante; si bloccheranno con uno scatto.

COLLOCAZIONE

Sebbene gli alltoparanti serie Reference funzionino bene in svariate posizioni, otterrete i migliori risultati segundo Queste simplici indicazioni:

• Collocate gli altoparlanti frontali sinistro e destro su scaffali o mensole, con i tweeter circa all'altezza delle orecchie di un ascoltatore seduto. Se intendete utilizzarli come altoparlanti surround, in genere otterrete prestazioni migliori collocandoli a un'altezza leggermente superiore.
• Se intendete installare gli altoparlanti in un cabinet, collocatei in modo che la loro superficie anteriore sa almeno a filo con la parte anteriore del cabinet.
• Se possibile, disponete entrambi gli altoparlanti in modo che siano equidistanti dal pavimento e alla parete retrostande. Puo inoltre essere utile disporti a distance diverse delle pareti più vicine; in quello modo si rendono più regolari i bassi.
• La risposta e l'uscita sui bassi dipendono in modo notevole dalla distanza dell'altoparlante delle superfici perimetrali della stanza, come ad esempio le pareti e il pavimento. Avvincando l'altoparlante a una di queste superfici si aumento il livello dei bassi, nelle allontanandolo si riduce il livello dei bassi. Seguendo Queste indicazioni in genere si ottengono buoni risultati con gli altoparlanti da scaffale serie Reference; inoltre potrete ottimizzare il suo spostandoli lateralmente, più avanti o più indietro finché non sarete soddisfatti della riproduzione di brani con un forte contento di bassi. Fate varie prove.

Figure 2

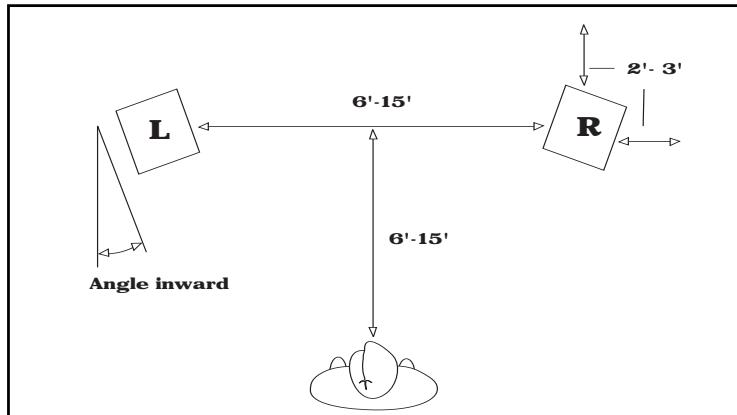

Impiano stereo a due canali: La figura 2 illustra una disposizione tipica degli alltoparanti per un impianto stereo a due canali. Un buon punto di partenza consiste nel create un triangolo equilatoro formato dagli alltoparanti e alla posizione dell'ascoltatore. A seconda delle dimensioni della stanza e della disposizione dei mobili, potrebbe risultare utile augmentare o ridurre leggermente la distance tra la posizione d'ascolto e la linea ideale che congiunge gli alltoparanti; cercate comunique di mantenere questi ultimi sempre simmetrici con la posizione d'ascolto, per ottenere la migliorie immagine stereo. Puo auchere essere utile orientare I eggermente gli alltoparanti verso la posizione d'ascolto se sono molto lontani tra di loro.

Configurazione dell'impiano stereo per un'ampia copertura: Se vi interesssa ottenere una Buona ricezione dei suoni da qualsiasi posizione nella stanza anziche in un punto particolare, cui è più preferibile allontanare gli altoparlanti spostandoli lungo le pareti adiacenti, in modo da creare una grande "L". Ciò non solo consente di ottenere un'ottima imagine stereo ma produce un suono spaziale e ben bilanziato, con una Buona copertura.

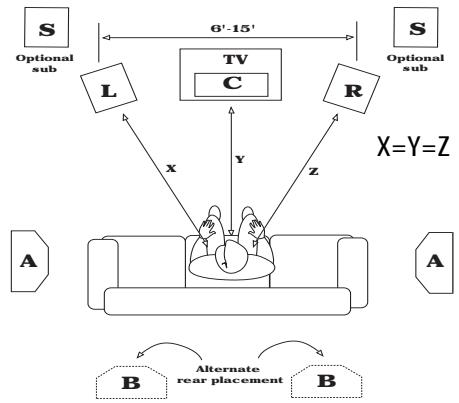

Impianto Home Theater: La figura 3 illustra una tipica configurazione di altoparlanti per un impianto home theater, con un paio di altoparlanti da scaffale collocati frontalmente a sinistra e a destra, un altoparlante per il canale centrale posto in orizzontale tra di anni e una copbia altoparlanti surround sulle pareti laterali. Il metodode base di collocazione degli altoparlanti frontali sinistro e destdo è simile a quello descritto in precedenza per un impianto stereo a due canali, ma occorre tenere presente la posizione dello schermo; idealmente, gli altoparlanti devono essere allineati allo schermo ed equidistanti daesso. A meno che lo schermo non sia molto grande, cui essere preferibile una distance minore tra gli altoparlanti dell'Home Theater che tra quelli di un impianto stereo utilizzato esclusivamente per la riproduzione di brani musicali. Ciò può consentire di assocare meglio le dimensioni apparenti dell'imagine audio con l'imagine video.

Gli altoparlanti da scaffale Serie Reference sono utilizzabilianche come altoparlanti surround. In genere il punto migliorie in cui collocarli è in alto, sulle pareti, ai lati e leggermente dietro l'area di ascolto. Anche altre posizioni possono dare buoni risultati - ad esempio dietro l'area di ascolto o, se non ci fosso alternative, sul pavimento, orientati verso il soffitto. Orientando gli altoparlanti verso l'area di ascolto si esaltano i suoni del canale posteriore, nelle orientandoli nella direzione opposa si produce una maggiore spazioso del suono. Fate varie prove finché il suono non è soddisfacente

MONTAGGIO A PARETE E SUL SOFFITTO

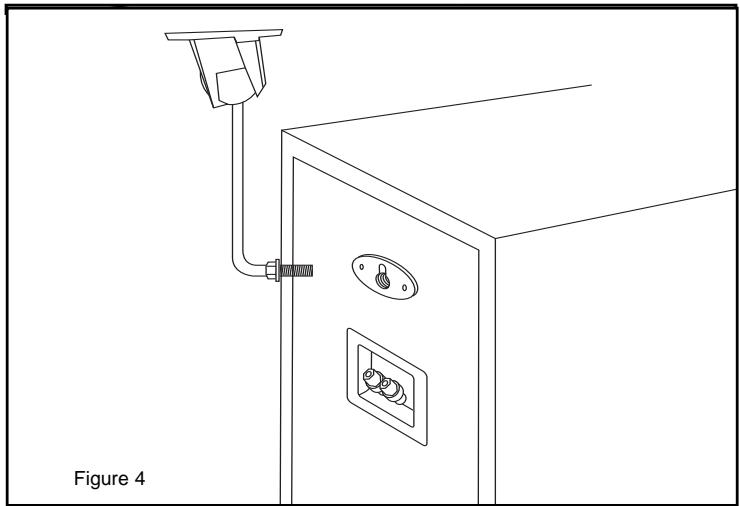

Alcuni modelli sono dotati di inserti filettati per il fissaggio a staffe da parete o soffitto, nonché di fori sul pannello posteriore che consentono di montarli a filo sulle pareti. Se intendete usare staffe, seguite le apposite istruzioni. Per adoperare un foro basta insere nella parete una vite con una testa di dimensioni adatte, lasciando sporgere quest'ultima leggermente alla parete. La vite va insertita nella parte in muratura o in un montante di legno; se ciò non è possibile, adoperate tasselli per cartongesso adeguati per il peso dell'altoparlante (vedi Figura 4).

CONNECTIONI

Nota: per ottenere una buona qualità del suono, è esseniale collegare correttamente gli altoparlanti all'amplificatore o al ricevitore. Seguite scrupolosamente queste istruzioni. Connessioni inadeguate possono causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Gli altoparlanti Klipsch série Reference impiegano internamente cavi Bandwidth Balanced™ Monster Cable®. La technologia Bandwidth Balanced™ è basata sull'utilizzo di conduttori di rame di grande purezza, di vari diametri, selezionati accuratamente e attorcigliati in modo da assicurare una propaganda ottimale del segnale a tutte le frequenze. Potete otteneri gli migliorati risultati dagli altoparlanti se li collegate all'amplificatore o al ricevitore con cavi Monster Cable o di qualità simile, reperibili presso il rivenditore. Vi sugeriamo di adoperare cavi di rame in trefoli, con diametro uguale o maggiore di 1,29 mm (misura americana AWG uguale o minore di 16). Usate cavi di diametro maggiore per i percorsi più lunghi, in modo da ridurre l'attenuazione del segnale dell'amplificatore causata alla resistenza dei cavi.

Sul pannello posteriore di ciascun alltoparlante ci sono due coppie di terminali cilindrici; una e l'ingresso del tweeter e l'altra e l'ingresso del woofer. Le due coppie di terminali sono collegate fra di loro mediante ponticelli o piattine metalliche placcate in oro, che vanno lasciate in posizione per il cabaggio convenzionale, nelle vanno rimosse per altri due tipi di cabaggio, quello "doppio" e quello con due amplificatori. Di seguito sono spiegati prima il cabaggio ordinario, con cavi singoli, e poi i cabaggi alternativi. Tutte le informazioni sul cabaggio con cavi singoli sono pertinentianche al cabaggio doppio.

TIPI DI CONNETTORE

Conduitori nudi. Staccate i due cavi l'uno dall'alto per circa 2,5 centimetri e asportate circa 6mm di isolante dall'estremita di ciascuno (l'operazione risulta più facile usingando una pinza spellafili, ma si puo utilizzato un normale temperino multiuso per tagliare l'isolante lungo il diametro sino al conduttore nudo). Attorcigliate bene tra di loro i trefoli di ciascun conduttore. Allentate i dadi di una copbia di terminali cilindrici sono a esporre i fori praticati su di essi e,inflata i conduttori nei fori. Serrate bene i dadi a mano. Accertatevi che nessun trefolo di un conduttoro tocchi il terminale cilindrico a cui è connesso l'alto conduttoro o i trefoli di quest'ultimo. La mancata osservanza di但这a precauzione puo causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Pin. Molti tipi di cavi da altoparlante preassemblati sono terminati con spinotti metallici (pin). Allentate i dadi di una coppiia di terminali cilindrici sono e sperre i fori praticati su di essi e inflate i pin nei fori. Serrate bene i dadi a mano; non serrateccessivamente. Accertate vi che nessun pin di un cavo tocchi il terminale cilindrico a cui è connesso l'altro cavo o il pin di quest'sultimo. La mancata osservanza di esta precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Terminali a forcella. Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate i dadi di una coppi di terminali cilindrici e inserte su quosti i terminali a forcella. Serrate i dadi a mano e verificate che i terminali a forcella rimanganio bloccati. Accertatevi che nessun terminale a forcella di un cavo tocchi il terminale cilindrico a cui è connesso l'alto cavo o il terminale a forcella di quest'ultimo. La mancata osservanza di esta precauzione può causare un malfunzionamento dell'amplificatore o anche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNETTORI SPECIALI PER FACILITARE IL COLLEGAMENTO DEGLI ALTOPARLANTI. PER SUGGERIMENTI E ULTERIORI INFORMAZIONI RIVOLGETEVI AL RIVENDITORE KLIPSCH.

MANTENIMENTO DELLA POLARITA TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti, per quanto riguarda il collegamento degli altoparlanti, è manteneri alla stessa polarità, ossia in fase. Lo sfasamento può infatti causare una degradazione dei bassi e dell'imagine audio.

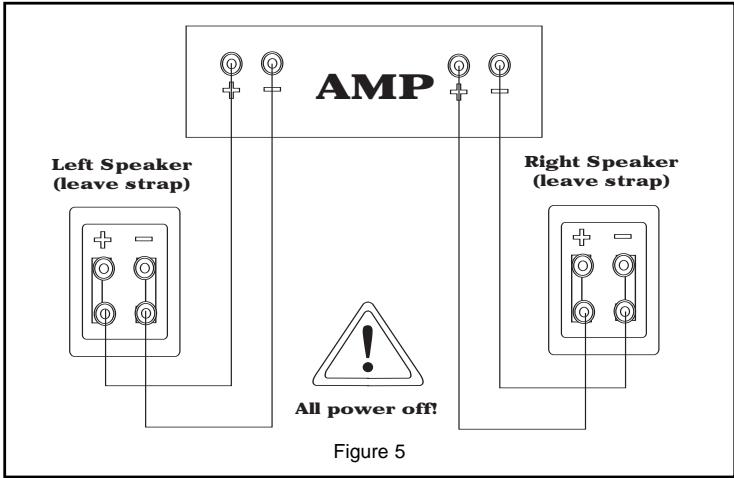

Il metodo più facile per assicurarsi che gli altoparlanti siano cablate in fase consiste nel collegare sempre i terminali di uscita positivo e negativo dell'amplificatore o del ricevitore ai terminali di ingressso corrispondenti degli altoparlanti: positivo (^+ + , colore rosso) con positivo e negativo (一 ^ , colore nero) con negativo (vedi Figura 5).

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati per facilitare il giusto collegamento tra ingressi e uscite. Se i connettori che intendete usare non sono codificati a colori o se costruirete voi stessi i cavi utilizzando coppie di cavi a due conduttori, controllate i segni di identificazione sull'isolante dei due conduttori; in genere su uno di essere c'e un codice stampato, una striscia o una nervatura.

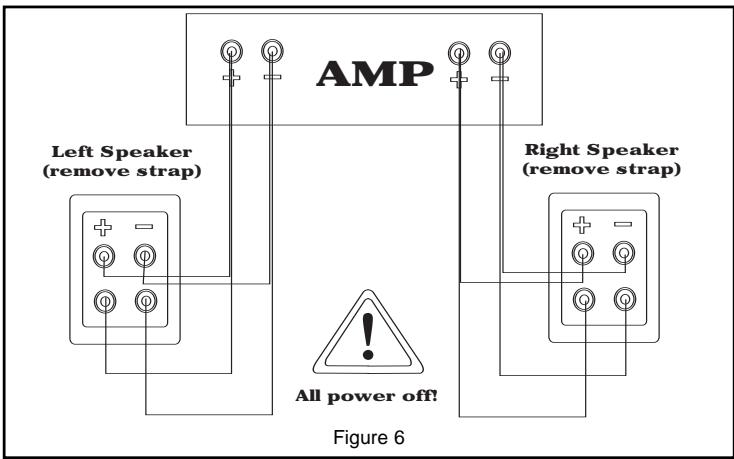

Cablaggio doppio: Questo tipo di cablaggio consiste nel collegare cavi separati tra i terminali di uscita dell'amplificatore o del ricevitore e i terminali di ingresso del tweeter e del woofer (vedi Figura 6). Si ottiene casa una resistenza elettrica tra l'amplificatore e l'altoparlante più Bassa che se si fosse adoperato un solo cavo avente lo stesso diametro. In alcuni casi il cablaggio doppio può essere preferibile al cablaggio con un solo cavoanche se di diametro maggiore, dato che quest'ultimo sare più spesso e probabilitmente meno flessibile.

Per collegare gli alltoparanti series Reference mediente cablaggio doppio, allentate i dadi dei terminali cilindrici e togliete i ponticelli o le piattine metalliche che connetto fra di loro i terminali del woofer e del tweeter. Osservando la giusta polarità (vedi sezione precedente), collegiate un cavo ai terminali cilindrici del tweeter (quelli superiori) e un'alto ai terminali cilindrici del woofer (quelli inferiori). Collegate entrambi i cavi all' amplificatore o al ricevitore, allo stesso canale (non collegiate, ad esempio, un cavo all'uscita A e l'alto all'uscita B per alltoparanti su un amplificatore o ricevitore dotato di selettore A/B). Gli amplificatori sono subire danni gravi se non si tolgono le piattine.

Cabaggio con due amplificatori: Con quello tipo di cabaggio il tweeter e il woofer sono pilotati da amplificatori separati, che ricevono il segnale alla stessa uscita del preamplificatore. Sconsiglio quello tipo di cabaggio per i nostri amplificatori, dato che in genere offre gli stessi vantagei ottenibili semplicamente con un solo amplificatore più potente, perché se eseguito nel modo sbagliato cui causare una grave degradazione del suono. Se decide di utilizzato comunque quello tipo di cabaggio, usate lo stesso modello di amplificatore per il tweeter e per il woofer (per prevenire errors nella risposta in frequenza causati da guidgni diversi degli amplificatori) e accertatevi che le piattine che collegano le due coppie di terminali di ingresso sull'altoparlante siano state rimosse. Gli amplificatori sono subire danni gravi se non si tolgo ne li patti.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI

I ricevitori e i processori surround utilizzato un sistema detto "gestione dei bassi" per assicurare che le basse frequenze sui vari canali siano trasmesseagli altoparlanti in grado di riproduirle bene e nonagli altoparlanti più piccoli, che non possono riproduire adeguamente. Qualiasi modello di altoparlante da scaffale Klipsch series Reference è impostabile, se necessario, su Large dall'apposto menu disponibile sul ricevitore o sul processore. Ma se il vosto impianto include un subwoofer con potenza adeguata, probabilitmente otterrete risultati migliorii utilizzando l'impostazione Small e lasciando che il subwoofer riproduca i bassi estremi. Questo vale specialmente nel caso di altoparlanti dotati di un solo woofer di diametro inferiore a 16,5 centimetri.

CURA E PULIZIA

Per pulire gli altoparlanti但她a spolverarli di tanto in tanto. Non applicate mai abrasivi o detergenti forti o a base di solvente. Potete pulire le griglie con l'accessorio a spazzola di un aspirapolvere.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilita del distributore del prodotto stesso. Per richiedere un'intervento in garanzia rivolgersi al rivenditore o al distributore.
