MANUAL DE UTILIZADOR REFERENCE BOOKSHELVES KLIPSCH

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. SIGA todos os avisos.
4. SIGA todas as instruções.
5. NÃO USE este equipamento proxieso de agua.
6. LIMPE SOMENTE com um pano seco.
7. NÃO bloqueie nenhuma saida de ventilação. Faça a instalação de acordo com as instruções do fabricante.
8. Não instale proxies de nenhuma fonte de calor, como radiadores, fornos ou outros equipamentos (incluindo amplificadores) que produzem calor.
9. NAO anule o efeito de segurarca doplugue de aterramento ou polarizzato. Um plugue polarizzato tem bois terminais planos, um mais长大o que o除外. Um plugue do tipo aterramento tem bois terminais planos e um terreiro pino para aterramento. O terminal plano mais长大o e o terreiro pino são fornecidos para sua segurarca. Se o plugue forneci-do não encaixar na tomada, peça para um eletricista trocar a tomada da parede.
10. PROTEJA o fio de energia para que ele não sera pisado ou esmagado, especialmente nos plughues, adaptadores e no punto em que eles saem do equipamento.
11. USE SOMENTE accesórios/conexões especializados pelo fabricante.
12. USE somente com uma base, tripé, suporte ou mesa especifiedo peso fabricante, ou vendida com o equipamento. quando for usada uma base móvel, tenha dificuldao ao movimentar a combinacao base/equipamento para fazer ferimentos causados poI tombamento da caixa.
13. DESCONECTE o equipamento durante tempestades de raios ou quando o equipamento não estiver seando uso por um longo periodo de tempo.
14. Toda manutenção deve ser feita por pessoal qualificado. A manutenção é necessária se o equipamento for danificado de alguma forma, como danos no cabo de energia, liquidos demramados ou objetivos caidos dentro do equipamento, exposicao do equipamento à chuva ou umidade, operacao anomal ou quada do equipamento.

Este=simbolo indica que existem importantes instruções de manutenção e operação na literatura que accompanies aunities.

Este symbolo indica a Presence de tensao perigosa que constitui um risco de什麽 eltrico.

ATENÇA: Para reduzir o risco de incência ou Choques electricos, não exponha o equipamento à umidade ou à chuva.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇAO: Existem tenções perigos nascequipamento. Não existem no equipamento peças que possam ser reparadas pelo uso. Toda manutençao deve ser feita por pessoal qualificado.
ATENÇAO: Alterações ou Mudicoações que não tenham sido expressamente aprovasadas pelo fabricante podem tornar invalida a autoridade do uso para operacao deste disposicao.

SOBRE A SUA COMPRA DE PRODutos KLIPSCH

Agradecemos sua preferência pelas caixas acústicas compactas Klipsch. Àpós ler este manual e fazer as conexões de seuSYSTEMA, você irá ouvir o resultado de 55 anos de rigorosa engenharia e de pesquisa e desenvolvimento sem concorrência na area. Como todos os produits Klipsch, suas caixas acústicas compactas aparecem a Tecnologia Klipsch Tractrix® paraSYSTEMA de corneta (horn-loaded) – o design que serviu de base para o primeiro Klipschorn® desenvolvimento em 1946 e para todos os outros produits que se seguiram. OSYSTEMA de corneta "horn-loaded" permite que suas caixas acústicas tenham um desempenho com alta sensibilidade, baixa distortion, responça em frequência plana e ampla dispersão, o que se traduz em potência, detailhes e dinária incomparâveis, as marcas do "Som Klipsch". Não esqueça de preencher o cartão de garantia no final destemanual ou no site www.klipsch.com para que você possa receber um atendimentoagate melhor. Novamente agradecemos sua preferência. Esperamos que suas caixas acústicas tragem vida à sua música e a seu filmes por muitos e muitos anos.

DESEMBALAGEM

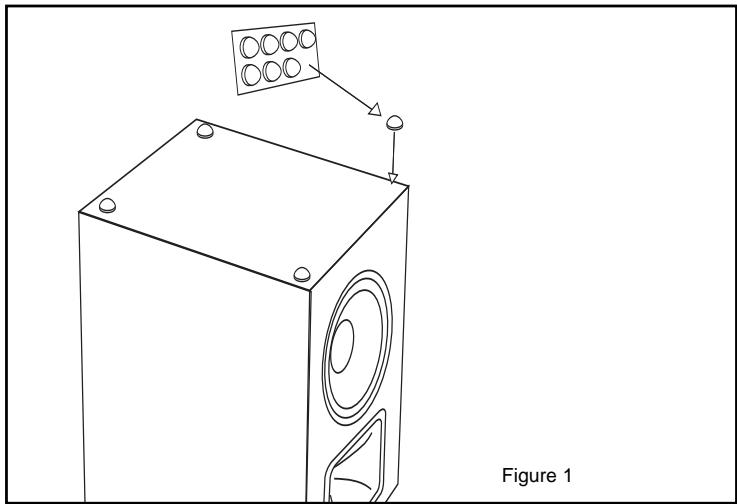

A forma mais fácil de remove a caixa acústica da embalagem é colocar a face aberta da caixa para baixo, de forma que esteja apoiaea em uma mesa ou no chao, com as abas viradas para fora. Em seguida, puxe a embalagem para cima e retire-a. Retire todos os materiais de embalagem da caixa acústica e da grade e colque-os de volta na caixa e guarde, caso necessite remeter a caixa acústica para conserto. Alinhe os pinos magnéticos do lado de dentro da grade com os parafudos na fronte da caixa acústica e eles se encaixarão no lugar.

DISPOSICAO

Embora as caixas acústicas da红线 Reference tenham um bom desempenho em uma ampla variação de locais, você obterá os melhores resultados seguido algumas simples instruções:

• Posizione as caixas acústicas frontais direita e esquerda em prateleiras ou pedestais com os tweeters aproxadamente na alta do ouvido de uma pessoa sentada. quando usadas como caixas acústicas do canal surround, elas geralmente tem o melhor desempenho quando posicionadas ligeiramente mais altas.
• Se você estiver instalandoisas caixas acústicas em um armário,positione-as de forma que a parte darente da caixa estápele menos alinhada com a parte darente do armário.
• Se possivel, posicao ambas as caixas de forma que estejam a mesma distancia do chao e da parede extras delas. Temem pode ser melhor se você poscionar as caixas acusticas da direita e da esquerda a distancias differentes das paredes mais proximas ao lado delas. Essa disposicao não alinhada ajuda a suavizar os sons graves.
• Qualquer responsta e saida de sons graves de caixas acusticas é altoamente influenciada pela distancia da caixa acos limites da sala, como as paredes e o chão. Mover uma caixa para perto de um limite da sala aumento a saida de graves, e afastar das paredes e do chão reduz a sina. Se seguir estas sugestões, você provavelmente tera bons resultados com a LINHA Reference Klipsch de caixas acusticas compactas, mas é possivel también fazer ajustes do som movimentando as caixas para os lados e pararente e paraTRS, até que ossons graves da musica estejam como você gosta. Não tenha receio de fazer experiências.

Figure 2

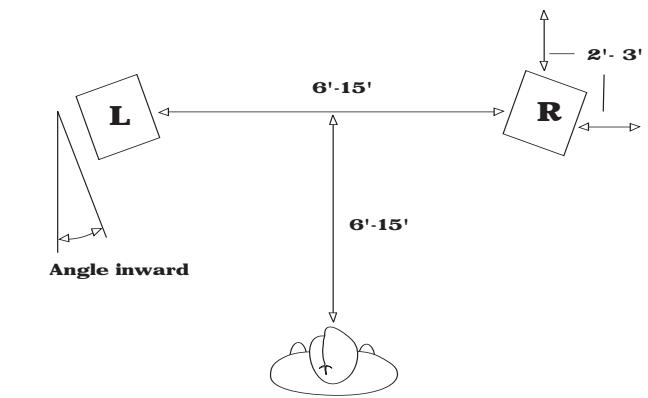

Sistema stereo deinous canais: A Figura 2 minha um arranjo típico para umsystema stereodois canais. Um bom punto de partida é acriação de um triangulo equilátero com vortices na caixas e na sua posicao de ouvinte. Dependendo do tamanho da sala e do arranjo da mobilia, pode ser conveniente fazer com que a distência da sua posicao de audição àLINAHentre as caixas acústicas sera maior ou menor, mas tente mantê-la centralizada, de forma que você fique à mesma distência de cada caixa. Isto irá produzir o melhor efeito stereo. A disposão de caixas bem afastadas em angulo, apontadas para a sua posicao de audição, podeaabdar -a manter um bom efeito stereo.

Configuração stereo para cobertura ampla: Se seu objetivo principal é poder ouvir bem o som de qualquer posicao na sala, em vez de um lugar especifico de audiacao, posicao as caixas acuesticas bem afastadas, ao longo das paredes adjacentes, criando um grande L. Isso não proportencia um bom efeito stereo, mas você tera um som bem balanceado e amplo, com boa cobertura.

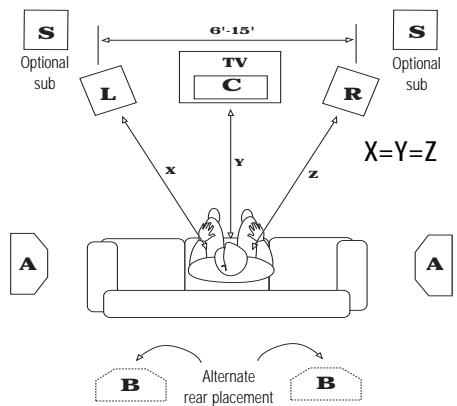

Sistema Home Theater: A Figura 3 minha configuração típica de caixas acústicas compactas frontais à esquerda e à direita, um canal central horizontal entre elas e两大 caixas acústicas surround nas paredes laterais. A estrategia基礎 para a colocação das caixas acústicas frontais à direita e à esquerda é similar à descririta anteriorsmente para umsystema stereo de dois canais,orem fixado naanela de video.A situation ideal seracolocar as caixas acústicas frontais à direita e à esquerda alinhadas com aanela e a mesma distancia dela.A menos que suaanela de video sera mucho grande,você pode preferir menos espacamento entre as caixas à direita e à esquerda do que você teria em umsystema stereo dedicado,para musica.Isto associa melhor o tamanho aparente da imagem sonora à imagem de video.

Figure 3

As caixas acústicas compactas da LINHA Reference también poder ser usadas como caixas do canal surround. A melhor posicao é geralmente no alto, nas paredes laterais e ligeiramente paraTRS da area onde você estara sentido. Muitas otheras disposicaosem幫助urpreendamente bem, como除外a onde você estara sentido ou atempo no chao, voltada para o toto, se for necessario. Se você direcionar as caixas acuisticas para a area onde você estara sentido, estara destacando os sons especialicos do canal traseiro. Se posicao-las em outra direcao, está Criando uma sensacao maior de espoço. Experimente e encontrar o som que melhor satisfaz a sua preferencia.

MONTAGEM NA PAREDE E NO TETO

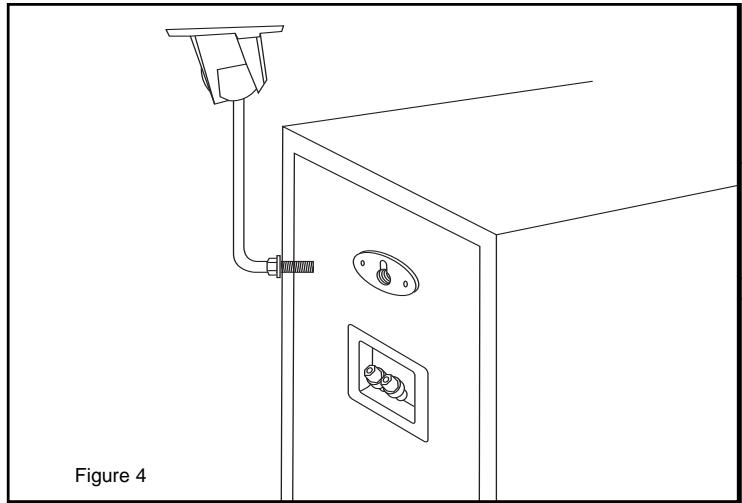

Alguns modelos possuem furos com rosca, para serem usados em suportes de parede ou de teto, lem de furos de encaixe no pailen traseiro para montagem embutida na parede. Se você for usesuportes, consulte as instruções para obter os detalhes de montagem. Para uso o furo de encaixe, todo que você precise é uma cabeca de parafuso de tamanho apropriado, ligearamente saliente em relaçao à parede. Se possivel, o parafuso deve ser fixado a uma viga na parede (em casas de madeira). Do contrário, usebuchas e parafusos apropriados para o tamanho e peso da caixa (veja a Figura 4).

CONEXOES

Observação: A conexão adequada das caixas acústicas ao amplificador ou RECEIVER é vital para a obtência de boa qualida de som. Siga cuidadosamente estas instruções. Conexões mal feitas podem fazer o mau Functionamento do amplificador ou danificá-lo.

A fácão interna das caixas acústicas da红线 Reference da Klipsch é feita com cabo Bandwidth Balanced® Monster®. A Tecnologia Bandwidth Balanced® utilizes varías bitolas de fio de cobre de alta pureza, cuidadosamente selecionados e enrolados de forma a obter otima transferência de sinal em todas as frequências. Você obterá o melhor desempenho de suas caixas acústicas se conectá-las ao seu amplífador ou receivever com o cabo Monster ou及其他 de qualidade similar. Recomendamos o uso de fios de cobre de bitola 16 AWG (1,0 mm) ou trançado de bitola mais grossa. Utilize uma bitola mais grossa para trechos mais longos, para reduzir a perda de potência do amplífador devo à resistência do fio.

Na parte traseira de cada caixa acústica existem bois conjuntos de conectores, um alimentando o tweeter e outras alimentando o woofer. Para fiação convencional,"These conjuntos são ligados um ao除外 por plácicas de metal folheadas a ouro ou por conexões de fio, que podem ser removidas para dupla fiação ou para dupla amplificação. Explicaremos primeiroa fiação comum de um fio e(before as alternativas. Todas as informações relacionadas à fiação de fio只需e aplicam tambem à deinous fios.

Fio nu. Separe osdos fios por circa de 3 cm e retirea cobertura de aproximamente 1 cm na extremidade de cada fio, deixando este trecho do fio nu. (Um descascador de fios simplifica esta operacao, mas você pode usar um canivete, uma faca很小a ou um alicate paraURTAR a isolacao). Torca bem os filamentos de cada fio para que quem bem em contauns com os outros.Solte as porcas de um par de conectores até que os furos atraves dos conectores其實 visiveis. Em seguida, insira os fios.nus atraves dos furos. Rosqueie de volta as porcas até que apertem os fios. Certifique-se de que nenhum filamento de um fio esteja em conta com oanotherconectoroucomqualquerfilamento do除外fio. Se você não seguirthisaviso em qualqueruma das conexoes,pode ocorrondo ou mau funacionamento do amplificador.

Pinos. Muito cabos para caixas acuíticas pré-fabricados tem a extremidade em pinos de metal. Solte as porcas de um par de connectores até que os furos atraves dos connectores几张em visíveis. Em seguida, insira os pinos atraves dos furos. Rosqueie de volta as porcas até que apertem os pinos, sem apertar demais. Certifique-se de que não há conta do metal com metal entre os dois pinos ou connectores. Se não seguir esteviso em qualquer uma das conexões, pode ocorrre dano ou mau functimento do amplificador.

Terminais abertos. Alguns cabos para caixas acuisticas tem sua extremidade feita com terminais em forma de U chamados terminais abertos. Solte as porcas em um par de connectores e deslize o terminal aberto ao redor do metal do conector. Rosqueie de volta as porcas e aperte-as nos terminais. Certificque-se de que os terminais estejam bem apertados e imoveis. Certificque-se de que nao ha contacto de metal com metal entre osdos terminais ou connectores. Se nao seguir este aviso em qualquer uma das conexoes, pode ocorro dano ou mau functimento do amplificador.

EXISTEM OUTROS TIPOS DE CONECTORES ESPECIAIS DISPONIVENI ES QUE FACILITAM A CONEXAO DE SUAS CAIXAS ACUSTICAS. CONSULTE SEU REVENDEDOR AutorIZADO KLIPSCH PARA OBER TUGESTOES E INFORMAÇOÉS DETALHADAS.

DA CAIXA ACUSTICA PARA O AMPLIFICADOR: MANTENDO ALINHADO

Uma das coisas mais importantes sobre a conexão de suas caixas acústicas é mantê-las na mesma polaridade, ou fase. Se elas foram connectadas fora de fase, havera uma degradação no som em geral e nos graves em particular.

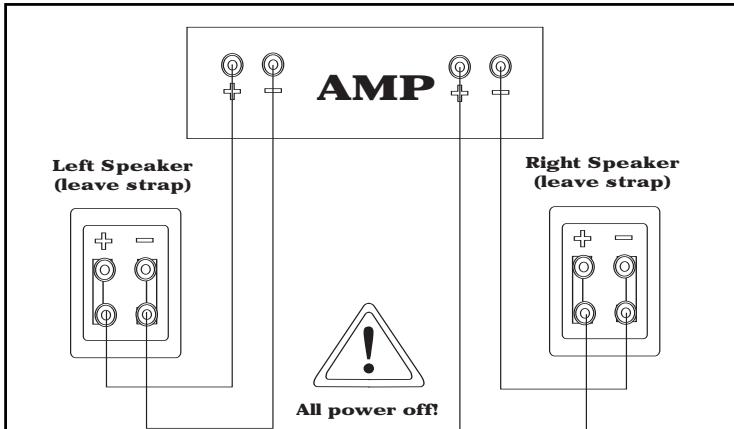

A maneira mais fácil de assegurar queisas caixas acuisticasaigadas com os fios em fase e conectar sempre os terminas positivo e negativo de saida no seu amplificador ou receiver acos correspondentes terminais de entrada nas caixas acuisticasa:positivo (+, vermelho) ao positivo e negativo (-, preto) ao negativo. (Veja a Figura 5.)

Figure 5

A maior dos cabos para caixas acuíticas pré-fabricados tem connectores coloridos que facilitam a correspondência correta das entradas e saidas. Se o seu cabo não tiver connectores coloridos, ou caso você esté在一 vez fazendaçao no revestamento do cabo. Normalmente existemscaras impressas,uma faixa ou um saliência ao longo de um dos fios.

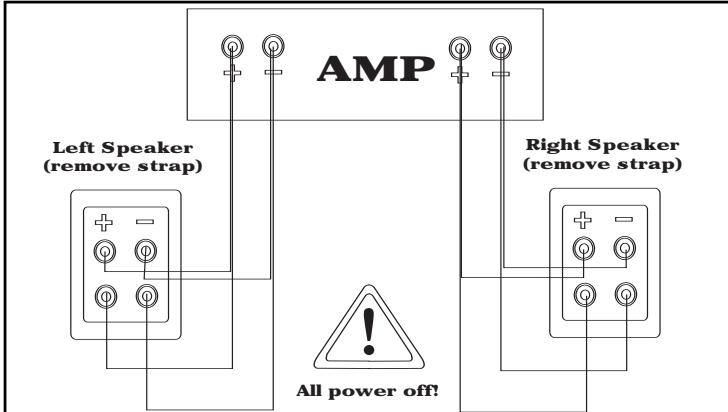

Fiação dupla: Na fiação dupla, cabos separados são connectados dos terminais de fazer do amplífador ou receivecer acos externais de entrada da caixa acústica para o tweete e o woofer (Veja a Figura 6). Isto resulta em uma menor resistência entre o amplífador e a caixa acústica do que a fiação com um único cabo da mesma bitola. Em algumas casos, pode-se preferir a fiação dupla em vez da fiação de fio único com uma bitola menor, que sera mais grosso e provavelmente menos flexivel.

Figure 6

Para fazer a fição dupla em suas caixas acústicas da红线 Reference, solte a porca nos connectores e retire as placas de metal ou conexões por fio que estejam ligando os terminais do tweeteter e do woofer. Observando a polaridade correta (veja acima), conecte um cabo aos terminais do tweeteter (superior) e outras os terminais do woofer (inferior). Acompanhe os cabos de volta até o amplificador ou receivei e conecte-os ao mesmo canal. (Não conecte, por exemplo, um a saixa da caixa A e outros à saixa da caixa B em um amplificador ou receivei com saidas para bois conjuntos de caixas A/B.) Os amplificadores podem sofrer danos graves se as placas de metal não foram retradas.

Amplificacao dupla: Na amplificacao dupla, o tweete e o woofer são alimentados por amplificadores分开os, que por sua vez sao alimentados pelas meima saida de pre-amplificador. Nao recomendamos a amplificacao dupla de nenhuma de nosas caivas acusticas, uma vez que geralmente isso nao traz nenhum benefico que nao possa ser obtido pelo uso de um unico amplificador maior. Alem disso, isto pode fazer um grande degradacao do som caso nao sera feito de forma correta. Se você fizer a amplificacao dupla, use o mesmo Modelo de amplificador para as seconho do tweete e do woofer (para evaporar o corrercioncia de erros de responsta em frequencia causados por ganhos de amplificadores differentes). Certifique-se tambem de que foram retiradas as placas de metal que connectam os dos conjuntos de terminais de entrada das caivas acusticas. Os amplificadores podem sofrer danos graves se as placas de metal nao forem retiradas.

CONFIGURAÇÖS DE GERENCIAMENTO DE GRAVES

Os receivers e processadores de som surround usam o que é conhecido como gerenciamento de graves para asseguir que as baixas freqüencias nos various canais sejam enviadas às caixas acústicas que podem lidar bem com esse tipo de som e não sejam enviadas às caixasopenhagenasquehnolidambemcomisso.Qualquermodelodecaixaacústica compacta da红线 Reference da Klipsch pode ser configurado como Large (Grande) no menu de configuração do seu receiver ou processor, se necessário. Mas se o seu Sistema tiver um bom subwoofer ativo, você provavelmente tera melhores resultados se usar a configuração Small (Pequena) e deixar o subwoofer fazer dos graves, especialmente no caso de caixas acústicas que possuem umunico woofer com menos de 6,5pol.(16,5 cm) de diametro.

MANUTENÇAO E LIMPEZA

Aúnica coisa que você vai precisar fazer para limpar as caixas acústicas életalir a poeira de vez em quando. Nunca use limpadores abrasivos ou à base de solventes e detergentes fortes. As grades podem ser limpas com a escova que vem com um aspirador de pô.

GARANTIA FORA DOS ESTADOS UNIDOS E CANADA

A garantia deste produto, quando vendido para um cliente para dos Estados Unidos ou Canada, deve estar de acordo com a leiisagem em vigor e é de inteira responsabilitadodistribuitor que vendeu o produits. Para obter os serviços aplicáveis previstos na garantia, entre em contato com o representante de quem você comprou o produit ou com o distribuitor do produits.
