WICHTIGER SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen.Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Warmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Sie durfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker Nicht außer Kraft setzen. Ein polarisierter Stecker hat zwei Stifte, wobe einer dicker ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift dienen zu ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollenten Sie die verallte Steckdose durch einen Elektriker ersetzen halten.
   10.VERMEIDEN Sie,dass das Netzkabel belastet oder geknigt wird,vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät
10. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
11. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfehlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines Wagens sollen den Sie vorsichtig sein,damit Wagen und Gerät nicht umkippen und Verletzungen verursichen.
12. Trennen Sie dieses Gerät bei Gewitter von Netz, oder wenn es längerere Zeit nicht benutzt wird.
    14.Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durch fuhren. Eine Wartung bzw. Reparatur ist notig, wenn das Gerät auf irgendeine Weise beschädigt wurde,z.B.durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten,durch das Hineinfallen von Gegenständen,durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist daraufhin,dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist thises Gerät vor Regen oder Feuchtigkeit zu schützen.

CAUTION RISKOFELECTRICSHOCK DONOTOPEN

WARNING: In thisem Gerat gibt es lebensgefährliche Stromspannung. Das Gerat enthalt keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführten.

WARNING: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können des Rechts des Benutzers zum Betrieb des Gerats ungültig werden setzen.

Vielen Dank,dass Sie Klipsch-Standlautsprecher gekauft haben. Nach der Lekture theseis Handbuchsdund dem Anschluss Ihres Systems werden Sie das Ergebnis von uber 55 Jahren her ausrager Technologie und fuhrender Forschungs- und Entwicklungsarbeit horen konnen.Wie alle Produkte von Klipsch verfugen auch ihre Standlautsprecher uber die Klipsch Tractrix® HornLoad-Technologie - das Grund-Design fur das erste,1946 entwickelte Klipschorn® und fur jeges darauf folgende Produkt.Horn-Loading ermostcht es Ihr Lautsprecher, hohe Empfindlichkeit,niedrige Verzerrung,einen ebenen Freqenzgang und ein breites Abstrhalverhalten zu bieten,was zu unvergleichlicher Leistung,Klangtreue und Dynamik führt, ), den Merkmalen des ,Klipsch-Sound".Fullen Sieitte die Garantiekarte auf der Rückseite theseis Handbuchsaus,oder tun Sie dies online bei www.klipsch.com,so dass wir ihren better halten konnen.Nochmals vielen Dank,dass Sie Klipsch gewahlt haben.Wir hoffen,dass ihre Lautsprecher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken werden.

AUSPACKEN UND ZUSAMMENBAU DER LAUTSPRECHER

HINWEIS: Obwohl dieser Lautspeicher von einer Person ausgepackt und aufgestellt werden kann, macht die Mithilfe einer weiteren Person die Arbeit sowohl für den Lautspeicher als auch dessen Besitzer einfacher und性和er.

Die einfachste Methode, den Lautsprecher aus dem Karton zu bringen, besteht darin,das offene Ende der Schachtel nach unten zu richten,so dass es auf dem Boden aufsitzt,wobei die Deckellaschen nach außen geklappt sind. Ziehen Sie dann den Karton direkt nach oben.Entfernen Sie das Verpackungsmaterial vom Lautsprecher und vom Lautsprechergrill, legen Sie es in den Karton,und haben Sie es fur den Fall auf,dass Sie den Lautsprecher versenden müssen.Suchen Sie die vier Stabilisierungsfüsse und die Sicherungsschrauben des Lautsprechers,da sie fur den nachsten Schritt bereits werden.

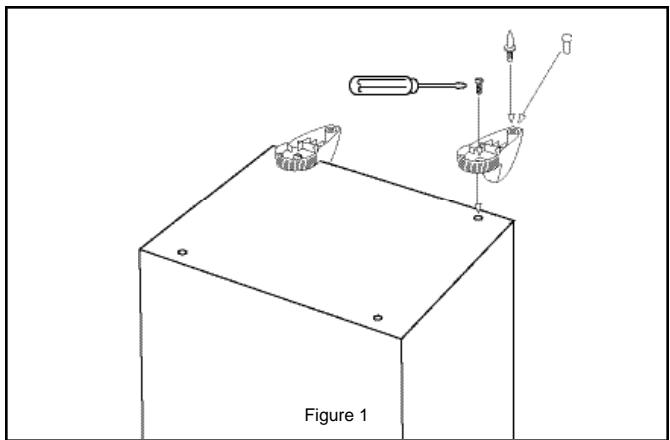

Wenn der Laufsprecher nicht bereits auf dem Kopf liegt, drehen Sieihn vorsichtig um, so dass die Unterseite nach oben zeigt. In der Höhe der Ecken befinden sich die Einschraubgewinde zum Anbringen der Fuß Nehmen Sie jeweils einen der mitgelieferten Fuß und richten Sie dessen Schraubloch über dem Einschraubgewinde aus.Fuhren Sie eine der beiliegenden Schrauben durch und zieren Sie diese mit einem Kreuzschlitzschraubendreherzieher fest an.(sSiehe Abbildung 1).

Sobald die Fuß angebracht sind,installieren Sie entweder einen Teppich-Spike oder einen Bolzen mit Gummispitze im Einschraubgewinde in jedem Fuß.Durch die Verwendung der mitgelieferten Spikes erreichen Sie auf Teppichboden die Beste Klangeleitung.Drehen Sie dann den Lautsprecher vorsichtig wieder um.Sobald der Lautsprecher aufgestellt wurde, muss er hochgehoben werden,wenn manihn verschiebt,da sonst der Teppichboden beschadigt wird.Die Spikes sind scharf,also passen Sie auf ihre Fuß auf!

Richten Sie nach dem Entfernen der Versandverpackung die magnetischen Halterungen an der Innenseite des Grills an den Schraubentiften vorne am Laufsprecher aus,um den Grill einrasten zu halten.

PLATZIERUNG

Obwohl die Lautsprecher der Reference-Serie in einer Vielzahl von Positionen eine gute Leistung bieten, können Sie diese optimieren, indem Sie folgenden einfahren Regel folgen.

Die Laufsprecher besteht einen Zentimeter freien Raum hinten,damit Luft durch die Öffnungen fließen kann,und sie klingen am besten, wenn Sie mindestens 60 Zentimeter von der nachsten Wand entwickelnt sind.

Bassleistung und Wiedergabe jeges Lautsprechers wird stark durch dessen Abstand von Raumgrenzen,wie Wänden und dem Boden,beeinflusst.Bringt man einen Lautsprecher napher an eine Raumgrenze,so steig dessen Bassleistung,während diese sinkt, Wenn man den Lautsprecher weiter weg davon aufstellt. Wenn Sie oberstehenden Vorschlagen folgen,brigt das bei Standlatsprechem der der Klipsch- Reference-Serie meinste gute Ergebnisse, aber sie werden merken,dass Sie eine ,Feineinstellung" des Klangs erreichen, indem Sie die Lautsprecher etwas von rechts nach links oder vorn nach hinten bewegen, bis sich Musikaufnahmen mit starkem Bassanteil gerade richtig anhoren. Versuchen Sie es noch einmal!

Figure 2

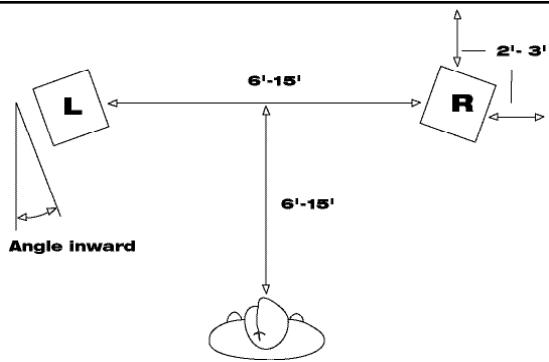

Zweikanal-Stereosystem. Abbildung 2 zeigt eine typische Lautsprecheranordnung für ein Zweikanal-Stereosystem.Ein gute Ausgangspunkt ware,ein gleichseitiges Dreieck aus den Lautsprechern und Ihrer Horposition zu bilden.Je nach Raumgroße und der Verteilung Anordnung der Mobel empfeht es sich eventuell,die Entflammung zwischen der Hörposition und der Linie zwischen den beiden Lautsprechern zu vergrobern oder verkleinern,wobei aber eine Mittelposition mit ungebahr glicher Entflammung zu beiden Lautsprechern beibehalten werden sollen.Dies garantiert den besten Stereoeffekt. Wenn welt voinander entfernte Lautsprechericht nach innen zur Horposition hin gedreht werden,ermoglich dies noch eine gute Stereowirkung.

Stereo-Aufstellung für eine breite Beschallung. Wenn Sie primär daran interessiert sind, den Sound von jeder Position im Zimmer aus gut zu horen,statt nur von einer bestimmten Sitzgruppe aus, können Sie die Laufsprecher anichenbarten Wänden welt auseinanderrücken, und so ein groß „L" bilden. So entstehenIZATION.

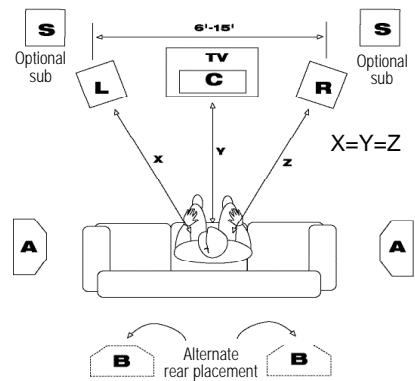

Heimkino-System. Abbildung 3 zeigt die Aufstellung fur ein typisches Heimkino-System, mit zwei Standlautsprechnern vorne links und rechts,dazwischen einem horizontalen Center-Lautsprecher, und zwei Surround-Lautsprechnen an den Seitenwänden.Die Richtlinien fur die Platzierung der vorderen linken und rechten Laustsprecherahneln den oberstehend fur ein Zweikanal-Stereosystem beschriebenen,allerdings bildet der Videobildschirm den Mittelpunkt.Am besten sollenn sich der vordere linke und rechte Laustsprecher ungebahr auf einer Linie mit dem Bildschirm befinden und gleich welt von ihm entftern.Sie konnen den Abstand zwischen dem linken und rechten Laustsprecher geringer halten als bei einem Stereo-Musiksystem,es sei Denn,Ihr Videobildschirm ist sehr groß.So wird die empfundene Große des Klangbilds better mit dem Videobild assoziiert.

Figure 3

ANSCHLUSSE

Hinweis: Der korrekte Anschluss ihrer Laufsprecher an den Veränderer oder Receiver ist entscheidend für eine gute Tonqualität. Folgen Sieitte sorgfällig diesen Anweisungen. Schlechte Anschlüsse können zu Fehlfunktionen oder Beschädigungen des Veränderkers führen.

Lautsprecher der Klipsch Reference-Serie sind intern mit Bandwidth Balanced™ Monster® Cable Kabel verdrahtet. Die Bandwidth Balanced™-Technologie verwendet mehrere Drahte aus hochreinen hochreinem Kupfer, die sorgfällig ausgewähl und verflochten wurden, um eine optime Signalübertragung über den gesamtten Freqenzbereich hinweg zu gewährleisten. Sie können die bleste Leistung aus ihren Lautsprechem Herausholen, wenn Sie die mit Monster Cable Kabel oder einem ähnlich guten,durchhemTheir Fachhandlenderhaltlichen,Kabel mit dem Versteller oder Receiver verbinden.Wir empfehlen die Verwendung von geflochtenen Kupferkabeln (16 Gauge oder schwerer).Verwendten Sie ein Kabel mit schwererem Draht (niedrigerem Gauge-Wert) für langere Entfernungen,um den durch den Kabelwiderstand erzeugten Verlust der Verstellerleitung zu reduzieren.

An der Rückseite jeges jeder Lautsprecherbox befinden sich zwei Gruppen von Anschlussterminals,einer für den Hochtönner und einer für die Bassloutsprecher. Diese Gruppen sind für einen konventionellen Anschluss mit goldbeschichteten Metallstreifen verbunden, die für das Bi-Wiring oder Bi-Amping entfernt werden müssen.Zunachst wird die konventionelle Einkabel-Anschlussmethode erläutert,dann die Alternativen.Alle Informationen über einkabligen Anschluss gelten auch für das Bi-Wiring.

ERSTER SCHRITT: ANSCHLUSSARTEN

Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2,5 cm auseinander und entfernen Sie am Ende jeweils ca.7 mm der Isolierung.(Das goes mit einer Abisolierzange einfacher, aber Sie können auch ein normales Taschenmesser verwenden, um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest zusammen.LösEN Sie die Muttern an einem Paar Anschlussterminals,bis die LÖcher in den Metallstiften frei sind,und stecken Sie dann den blanken Draht in die LÖcher. Drehen Sie die Muttern fingerfest auf den Draht hinunter. Stellen Sie safer, dass keine Kupferfasern von einem Terminal zum anderen,oder zu einer Faser der anderen Ader verlaufen. Wenn diese Vorschtsmaßnahme an einem der Anschlussenden misschtet wird,kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Stifte. Viele im Handel erhältliche Lautsprecherkabel haben am Ende Metallstifte. Losen Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metallstiften frei sind, und stecken Sie dann die Stifte in die Löscher. Drehen Sie die Muttern fingerfest auf die Stiftte hinunter, aber drehen Sie sie nicht zu fest an. Stellen Sie sicher, dass kein Metallku-Zu-Metall-Kontakt zwischen den beiden Stiften oder Anschlussterminals besteht. Wenn diese Vorschimsaßnahme an einem der Anschlussenden missacht wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Gabelschuhe. Manche Laustsprecherkabel haben am Ende U-formige Anschlüssle, die als Gabelschuhe bezeichnet werden.Lösen Sie die Muttern an einem Paar Anschlussterminals und schieren Sie die Gabelschuhe um die Metallstifte herum.Drehen Sie die Muttern fizerfest auf die Gabelschuhe hinunter und prufen Sie, ob diese richtig festgeschraubt sind.

Stellen Sie sicher, dass kein Metallk-zu-Metall-Kontakt zwischen den beiden Gabelschufen oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missacht wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständrakers kommt.

ES GIBT ANDERE ARTEM SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCHFACHHANDLER IN VERBINDUNG, DER IHNEN RATSCHLAGE UND WEITERE INFORMATIONEN GEBEN KANN.

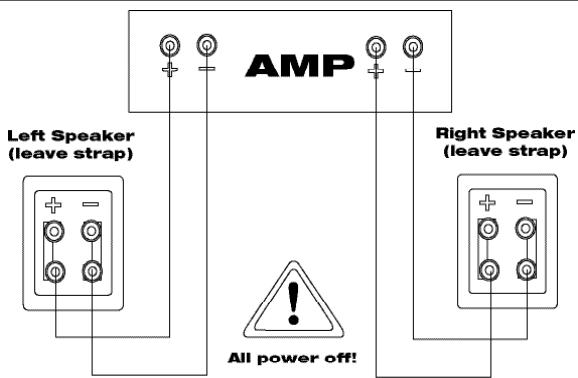

LAUTSPRECHER ZU VERSTÄRKER:DIREKTE VERBINDUNG

Einer der wichtigen Faktoren beim Anschluss ihrer Lausprecher ist die richtige Polung. Wenn der Lausprecheranschluss falsch gegolt ist, wirken der Bass und das Klangbild schwacher.

Die einfache Methode, um einen richtig gepolten Lautsprecheranschluss sicherzustellen, besteht darin, die positiven und negativen Ausgangsterinals an Ihr Versteller oder Receiver immer mit den entsprechenden Anschlussterinals an ihren Lautsprechern zu verstehen:.positiv (^+ + ^ Farbmarkierung rot) zu positiv, und negativ (^ - ^ Farbmarkierung schwarc) zu negativ. (sSiehe Abbildung 4).

Figure 4

Die meisten mit Anschlüssen versehenen Lautspracherkabel haben fabliche markierte Adern, die es einfach machen, die Ausgänge und Eingänge korrekt zu verbinden. Wenn das bei ihren Kabeln nicht der Fall ist,oder wenn Sie ihre eigenen Kabel aus zweiiadrigem Draht herstellen,sollen Sie auf der Isolierung der beiden Adern nach Merkmalenuchen. Normalerweise befindet sich aufgedrucker Text, ein Streifen,oder ein erhöhter Kamm entlang einer Ader.

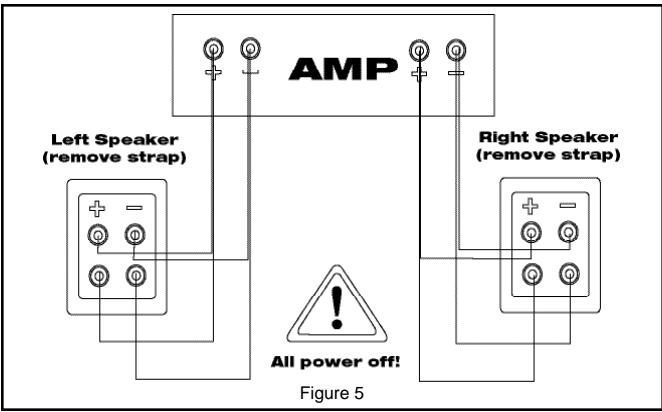

Bi-Wiring. Beim Bi-Wiring werden separate Kabel von den Ausgangsterinals des Verstärkers oder Receivers mit den Lautspeicheranschlussterminals des Hochtoners und des Basslautspechers (Abbildung 5) verbunden.Dies führt zu einem geringeren elektrischen Widerstand zwischen dem Versteller und dem Lautspecher, als dies bei der Verbindung mit einem einzelnen Kabel gleichen Querschnits der Falls ware.In manchen Fällen ist das Bi-Wiring der Verwendung eines einzelnen Kabels mit größem Querschnittniedrigerem Gauge-Wert vorzuziehen,das dicker und wahrseinlich weniger biegsam ware.

Für das Bi-Wiring Ihrer Lautspricher der Reference-Serie offen Sie die Muttern an den Anschlussterminals und entfern den die Metallstreifen oder Drahtbrücken, die die Terminals für die Hochtöner und Basslautspricher verbinden. Verbinden Sie ein Kabel mit dem den Hochtöner-Anschlussterminals (oben),und das andere mit den Basslautspricher-Terminals (unter),wobei Sie auf die richtige Polung (siehe oben) achten müssen. Verbinden Sie dann beiden Kabel an Ihrem Verträker oder Receiver mit dem gleichen Kanal.(Sie)durfen beispis-sweise nicht eines mit einem Lautsprereausgang A und das andere mit einem Lautsprereausgang B verbinden, wenn Ihr Verträker oder Receiver über eine A/B-Lautspricherumschaltung verfügbar). Wenn die Metallstreifen nicht entwickelten werden,konnen die Verträker schwer beschädigt werden.

BASS-MANAGEMENT-EINSTELLUNGEN

Surround-Sound-Receiver und -Prozessoren verwenden das so genannte Bass-Management-Verfahren,das sicherstellt,dass die niedrigen Frenzenin den verschiedene Kanalen an Laufsprecher übertragen werden,die diese gut wiedergegeben konnen,und das sie bei kleinen Laufsprechern,die dazu nicht in der Lage sind,wegfiltert.Alle

Standloutsprecher der Klipsch-Reference-Serie decken den gesamten Freqenzbereich ab und können im Lautsprecher-Setup-MENU对其 Receivers oder Prozessors auf Large (groß) eingestellt werden. Wenn Ihr System aber einen gute Aktiv-Subwoofer enthalt, können Sie die Gesamtsystemleistung wahrseinlich dadurch verbessern, dass Sie die Einstellung Small (klein) wahlen,damit der Subwoofer die tiefen Bassfrequenzen übernimmt. Testen Sie, was bei ihrem System am besten Funktioniert.

PFLEGE UND REINIGUNG

Die einzig nöigte Pflege ihrer Laatsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laatsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA

Falls these Product an Kunden außerhalb der USA oder Kanada verkauf wurde,entspricht die Garantie für these Product dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors,der these Product gefeliefert hat.Zur Inanspruchnahme von Garantieleistungen den Handler, der these Product verkauf hat,oder den Distributer, der these Product gefeliefert hat,kontaktieren.
