MANUAL DE USUARIO DW433 DEWALT

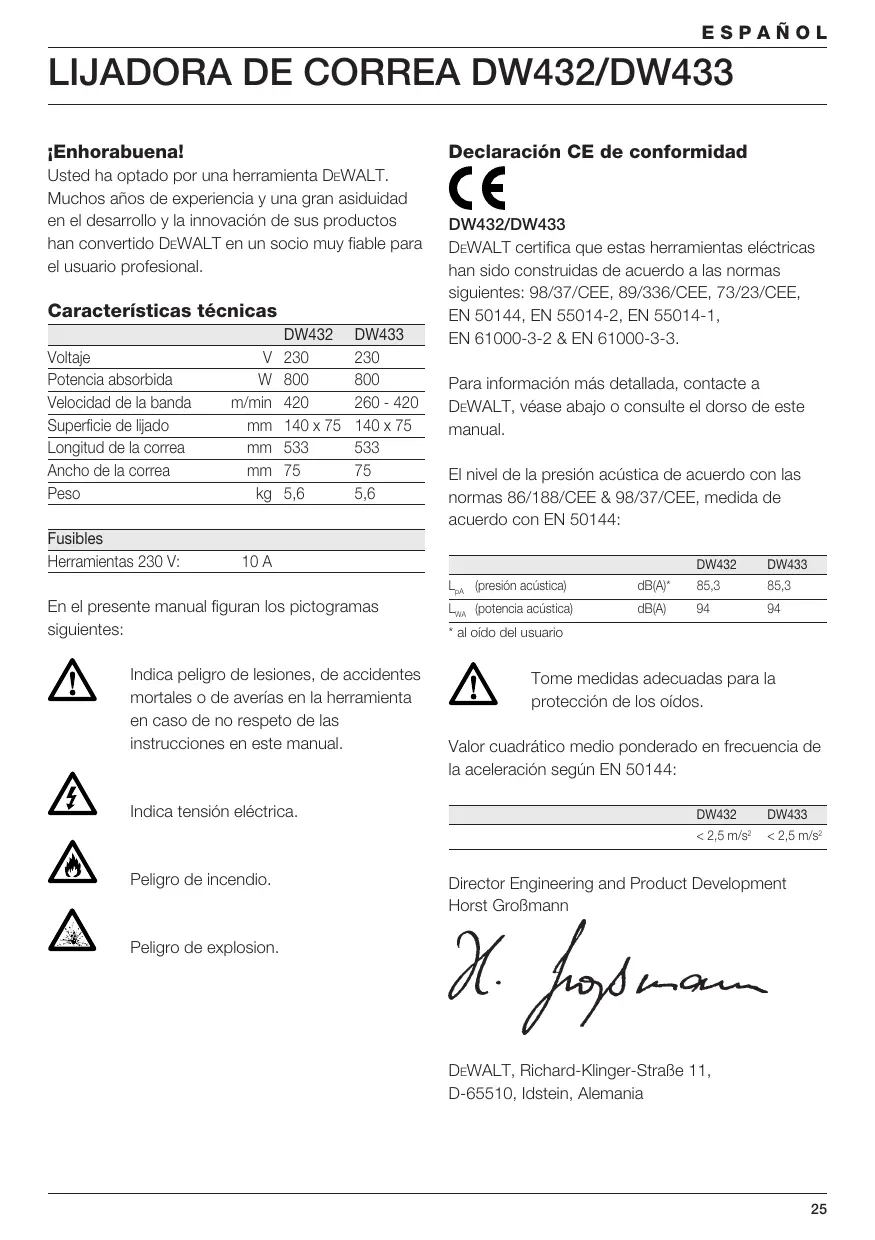

LIJADORA DE CORREA DW432/DW433 ¡Enhorabuena!

Declaración CE de conformidad

Usted ha optado por una herramienta DEWALT.

Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional.

Características técnicas

Voltaje Potencia absorbida Velocidad de la banda Superficie de lijado Longitud de la correa Ancho de la correa Peso Fusibles Herramientas 230 V:

DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual. El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 98/37/CEE, medida de acuerdo con EN 50144:

10 A En el presente manual figuran los pictogramas siguientes:

Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.

Indica tensión eléctrica.

Peligro de incendio.

LpA (presión acústica)

LWA (potencia acústica)

* al oído del usuario

Tome medidas adecuadas para la protección de los oídos.

Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144: DW432

Peligro de explosion.

ESPAÑOL Instrucciones de seguridad

Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea completamente este manual antes de utilizar la herramienta. Mantenga a mano este manual para consultas posteriores. Generalidades 1 Mantenga limpia el área de trabajo. Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo. No exponga herramientas a la lluvia. No utilice la herramienta en ambientes húmedos o mojados. Procure que el área de trabajo esté bien iluminada (250 - 300 Lux). No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases inflamables. 3 Mantenga alejados a los niños. No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable de corriente. 4 Vista ropa de trabajo apropiada. No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Si tiene el pelo largo, manténgalo recogido y cubierto. Cuando trabaje en ambientes externos utilice preferentemente guantes y calzado antideslizante apropiados. 5 Protección personal Utilice siempre gafas de protección. Utilice una mascarilla si el trabajo a ejecutar produce polvo u otras partículas volantes. Si esas partículas están a una temperatura considerablemente caliente utilice también un delantal de trabajo. Lleve puesta siempre la protección auditiva. Lleve un casco de seguridad en todo momento. 6 Protéjase contra las descargas eléctricas. Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (p. ej. humedad elevada, formación de polvo metálico, etc.), se puede mejorar la seguridad eléctrica intercalando un transformador de separación o un disyuntor con derivación a tierra (FI). 26

7 No intente realizar demasiadas cosas al mismo tiempo

Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 8 Esté siempre alerta Concéntrese en lo que esté haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado. 9 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 10 Conecte los accesorios para la extracción de polvo. Si se suministran adaptadores para la conexión de accesorios extractores y para el almacenamiento del polvo, asegúrese de que conectarlos y utilizarlos adecuadamente. 11 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 12 Cables alargadores Compruebe que el cable alargador no presente despecfectos antes de utilizarlo. Al utilizar las herramientas en exteriores, utilice exclusivamente aquellos cables prolongadores diseñados para estas condiciones. 13 Utilice la herramienta adecuada. En este manual, se indica para qué uso está destinada cada herramienta. No utilice herramientas o dispositivos acoplables de baja potencia para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. No fuerce la herramienta. Atención! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma que no sea la recomendada en este manual de instrucciones puede presentar riesgo de lesiones a los usuarios. 14 Compruebe que no haya piezas averiadas. Antes de utilizarla, compruebe cuidadosamente que la herramienta y el cable de corriente no presenten desperfectos.

ESPAÑOL Compruebe que no existan piezas móviles mal alineadas o atascadas, piezas quebradas, protectores o interruptores dañados e interruptores o cualquier otro condicionante que pueda afectar al funcionamiento correcto de la herramienta.

Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo. 15 Desconecte la herramienta. Desconecte la herramienta y no la pierda de vista hasta que haya dejado de funcionar completamente. Desenchufe la herramienta cuando no la esté utilizando, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones. 16 Evite ponerla en funcionamiento involuntariamente. No sostenga la herramienta con un dedo en el interruptor. Asegúrese de que la herramienta esté apagada cuando la enchufe. 17 No someta el cable de alimentación a presión innecesaria. No sostenga nunca la herramienta por el cable. Nunca tire del cable para desconectarlo del enchufe. Proteja el cable de las fuentes de calor, del aceite y de las aristas vivas. 18 Guarde las herramientas que no utilice. Las herramientas eléctricas que no se utilizen deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 19 Tenga cuidado al realizar labores de mantenimiento. Mantenga sus herramientas afiladas y limpias para trabajar mejor y de forma más segura. Siga las instrucciones de mantenimiento y sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa. 20 Reparaciones Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Haga reparar su herramienta en Centros de Servicio DEWALT. Las reparaciones deben llevarse a cabo por personal cualificado, utilizando piezas de recambio originales.

Caso contrario podría provocar situaciones de riesgo considerable para el usuario.

Lijado de pintura Al lijar la pintura, observe las normas aplicables. Preste especial atención a lo siguiente: 1 Siempre que sea posible, utilice un aspirador para eliminar el polvo. 2 Tenga especial cuidado cuando lije pintura que pueda tener una base de plomo: • No permita que los niños ni las mujeres embarazadas accedan a la zona de trabajo. • Todas las personas que entren en la zona de trabajo deberán llevar una mascarilla especialmente diseñada para proteger del polvo y las emanaciones procedentes de la pintura al plomo. • No coma, beba ni fume en la zona de trabajo. 3 Elimine de forma segura las partículas de polvo y los demás residuos que se produzcan.

Verificación del contenido del embalaje

El paquete contiene: 1 Lijadora de banda 1 Bolsa para el polvo 1 Juego de correas lijadoras 1 Manual de instrucciones 1 Dibujo despiezado • Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte. • Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.

Descripción (fig. A)

La lijadora de correa DW432/DW433 ha sido diseñada para aplicaciones profesionales. 1 Interruptor de marcha/parada 2 Botón de funcionamiento continuo 3 Empuñadura delantera 4 Cierre de la extracción de polvo 5 Dial de control de velocidad (DW433) 6 Rodillo 7 Palanca de fijación 8 Perilla de centrado de la correa 9 Bolsa para el polvo

ESPAÑOL Seguridad eléctrica

El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.

Utilización de un cable de prolongación

En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm2. Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Montaje y centrado de la correa lijadora (fig. B1 & B2) La herramienta utiliza correas lijadoras de 75 x 533 mm. • Gire la palanca de fijación (7) en el sentido de las agujas del reloj hasta que esté en la posición de liberación. • Extraiga la correa lijadora (10). • Coloque una nueva correa lijadora asegurándose de que la flecha dibujada en el interior de la correa lijadora está orientada en la misma dirección que la flecha de la máquina. • Gire la palanca de fijación en sentido contrario a las agujas del reloj hasta que esté en la posición de fijación. • Encienda la máquina y gire la perilla de centrado de la correa (8) hasta que la correa lijadora quede centrada sobre el rodillo (6).

Ajuste de la empuñadura delantera (fig. C)

Se puede ajustar la posición de la empuñadura delantera para un control óptimo. La posición por defecto está en la parte superior de la herramienta. • Afloje el tornillo (11) situado en el centro de la empuñadura delantera (3). • Quite la empuñadura del adaptador y colóquela sobre el adaptador alternativo, bien en la parte superior (12) o delantera (13) de la herramienta. • Asegúrese de que la empuñadura queda adecuadamente montada. • Apriete el tornillo. DW433 – Ajuste del control electrónico de velocidad (fig. A) La velocidad de la correa se puede variar progresivamente entre 260 y 420 m/min mediante el dial de control electrónico de velocidad (5). • Coloque el control en el nivel deseado. El ajuste adecuado se aprende empíricamente. • En general, para materiales más duros se precisa un valor superior. Extracción de polvo (fig. D1 & D2) Ya que el lijado de madera genera polvo, siempre se debe instalar una bolsa para el polvo cuyo diseño cumpla las directivas aplicables acerca de la emisión de polvo. No utilice bolsas para el polvo o aspiradoras sin protección adecuada contra las chispas al lijar metal. • Deslice la bolsa para el polvo (9) en el adaptador (14) por los bordes (15). • Tire del aro de cierre (16) hacia arriba. • Localice la corona (17) situada detrás del borde (18). • Haga coincidir las orejetas (19) con las ranuras (20). • Empuje firmemente el adaptador (14) dentro del orificio de extracción del polvo (21) hasta que encaje en su sitio con un clic. • Empuje el aro de cierre hacia abajo. Cierre de la extracción de polvo El sistema de extracción de polvo se puede desactivar activando la válvula de cierre de extracción de polvo. Esto evitará que el polvo vuele hacia el operador.

• Para cerrar la válvula, empuje el interruptor (4) hacia delante. • Para abrir la válvula, tire del interruptor hacia atrás.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Cuando utilice la bolsa para el polvo, siempre debe asegurarse de que la válvula de cierre de extracción de polvo está abierta.

Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación. • Sujete bien la pieza de trabajo. • Ejerza sólo una ligera presión sobre el material. Una presión excesiva no mejora el efecto de lijado, sino que produce una mayor carga sobre la herramienta y puede romper el papel de lija. • Evite la sobrecarga.

¡No se debe lijar nunca magnesio!

Encendido y apagado (fig. A) • Encendido: pulse el conmutador on/off (1). • Para un funcionamiento continuado, apriete también el botón de bloqueo (2). • Apagado: apriete nuevamente el conmutador on/off.

Su herramienta eléctrica no requiere lubricación adicional.

Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.

Herramientas desechadas y el medio ambiente

Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.

• Comience con el tamaño de grano más grueso. • Desplace la herramienta en carreras largas, de barrido. • Compruebe su trabajo a intervalos cortos. • Siempre se debe desconectar la herramienta nada más terminado el trabajo y antes de desenchufarla. Montaje de la bolsa para el polvo (fig. D1 & D2) Para una eliminación eficaz del polvo, vacíe la bolsa cuando se haya llenado en un tercio. • Tire del aro de cierre (16) hacia arriba. • Extraiga la bolsa para el polvo (9) y el adaptador (14) conjuntamente. • Presione en los sitios marcados (22) para extraer el adaptador de la bolsa para el polvo. • Sacuda suavemente la bolsa para el polvo.

• 30 DÍAS DE SATISFACCIÓN COMPLETA •

Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de

Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución. • UN AÑO DE SERVICIO GRATUITO •

Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT.

Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios. • UN AÑO DE GARANTÍA •

Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente. • No se haya intentado su reparación por parte de una persona no autorizada. • Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com

FRANÇAIS DEWALT Parque de Negocios “Mas Blau”

Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona)
