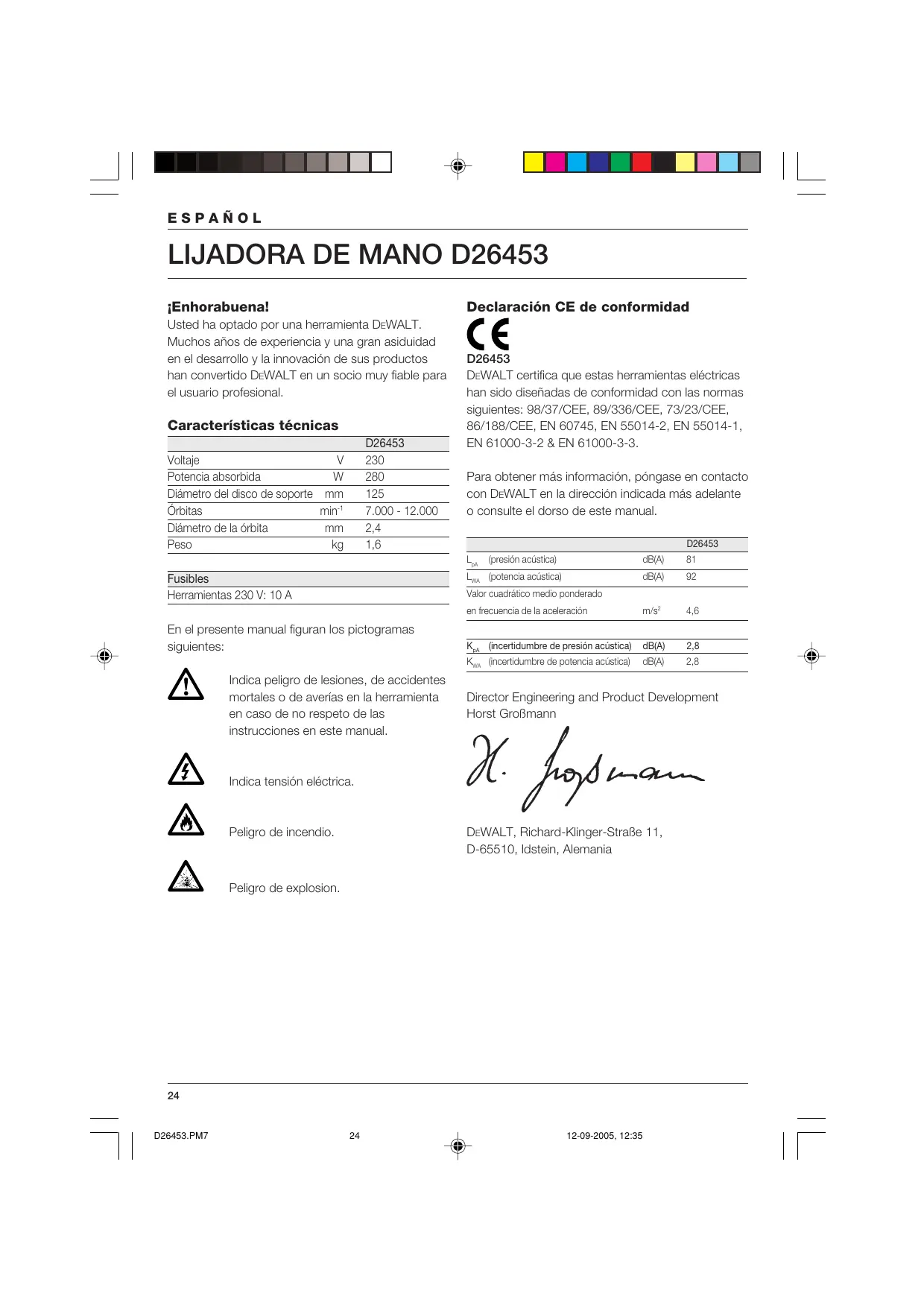

MANUAL DE USUARIO D26453K DEWALT
Usted ha optado por una herramienta DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional.
Características técnicas
| D26453 | ||
| Voltaje | V | 230 |
| Potencia absorbida | W | 280 |
| Diámetro del disco de soporte | mm | 125 |
| Órbitas | min^-1 | 7.000 - 12.000 |
| Diámetro de la órbita | mm | 2,4 |
| Peso | kg | 1,6 |
Fusibles
| Herramientas 230 V: 10 A |
En el presente manual figuran los pictogramas siguientes:
Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.
Indica tensión eléctrica.
Peligro de incendio.
Peligro de explosion.
Declaración CE de conformidad
D26453
DEWALT certifica que estas herramientas eléctricas han sido diseñadas de conformidad con las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.
Para obtener más información, póngase en contacto con DEWALT en la dirección indicada más adelante o consulte el dorso de este manual.
| D26453 | ||
| L_pA (presión acústica) | dB(A) | 81 |
| L_WA (potencia acústica) | dB(A) | 92 |
| Valor cuadrático medio ponderado en frecuencia de la aceleración | m/s ^2 | 4,6 |
| K_pA | (incertidumbre de presión acústica) | dB(A) | 2,8 |
| K_WA | (incertidumbre de potencia acústica) | dB(A) | 2,8 |
Normas de seguridad generales
¡Atención! Lea íntegramente estas instrucciones. En caso de no atenerse a las instrucciones de seguridad siguientes, ello puede dar lugar a una descarga eléctrica, incendio o lesión grave. El término “herramienta eléctrica” empleado en las advertencias indicadas a continuación se refiere al aparato eléctrico con alimentación de red (con cable) o alimentado por batería (sin cable). GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
1 Área de trabajo
a Mantenga limpia y bien iluminada el área de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
c Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato.
2 Seguridad eléctrica
a El enchufe del aparato debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna.
No emplee adaptadores en aparatos dotados con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
b Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
c No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d Cuide el cable de alimentación No utilice el cable de red para transportar o colgar el aparato, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, bordes afilados o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
e Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
3 Seguridad personal
a Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos.
El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.
b Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
c Evite una puesta en marcha fortuita del aparato. Compruebe que el interruptor está en la posición de apagado antes de enchufar la herramienta. Transportar la herramienta eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes.
d Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica.
Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse a funcionar.
e Sea precavido. Evite adoptar una posición que fatigue su cuerpo; mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
ESPAÑOL
f Lleve puesta una vestimenta de trabajo adecuada. No lleve vestidos anchos ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.
g Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
4 Uso y cuidado de herramientas eléctricas
a No sobrecargue el aparato. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
b No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
c Saque el enchufe de la red antes de realizar un ajuste en el aparato, cambiar de accesorio o al guardar el aparato. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aparato.
d Guarde las herramientas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas utilizadas por personas inexpertas son peligrosas
e Cuide sus aparatos con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles del aparato, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente.
f Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
g Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones y en la manera indicada específicamente para este aparato. Considere en ello las
condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
5 Servicio técnico
a Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica.
Instrucciones de seguridad adicionales para lijadoras
Tenga cuidado especialmente cuando lije determinadas maderas (p. ej., haya, roble) y metales que pueden producir polvo tóxico. Utilice una mascarilla contra el polvo diseñadaespecíficamente para protegerle contra polvos y gases tóxicos y asegúrese de que las personas que se encuentren o entren en la zona de trabajo también estén protegidas.
- Use esta herramienta en una zona bien ventilada cuando lije metales ferrosos. No utilice la herramienta cerca de líquidos inflamables, gases o residuos. Las chispas o partículas calientes procedentes del lijado o de los arcos de las escobillas del motor pueden inflamar los materiales combustibles.
Lijado de pintura
Al lijar la pintura, observe las normas aplicables.
Preste especial atención a lo siguiente:
1 Siempre que sea posible, utilice un aspirador para eliminar el polvo.
2 Tenga especial cuidado cuando lije pintura que
pueda tener una base de plomo:
- No permita que los niños ni las mujeres embarazadas accedan a la zona de trabajo.
- Todas las personas que entren en la zona de trabajo deberán llevar una mascarilla especialmente diseñada para proteger del polvo y las emanaciones procedentes de la pintura al plomo.
- No coma, beba ni fume en la zona de trabajo.
3 Elimine de forma segura las partículas de polvo y los demás residuos que se produzcan.
Verificación del contenido del embalaje
El paquete contiene:
1 Lijadora de mano
1 Bolsa para la recogida de polvo
1 Adaptador de salida de serrín
1 Hoja de papel de lija
1 Manual de instrucciones
1 Dibujo despiezado
- Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
- Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.
Descripción (fig. A)
La lijadora de mano D26453 ha sido diseñada para lijar madera, metal y plástico en un entorno profesional.
1 Interruptor de marcha/parada
2 Control electrónico de velocidad
3 Salida para extracción de polvo
4 Disco de soporte
Seguridad eléctrica
El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características.
Su herramienta DeWALT tiene doble aislamiento, conforme a la norma EN 60745; por consiguiente, no se requiere conexión a tierra.
Sustitución de cable o enchufe
Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.
Utilización de un cable de prolongación
En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas).
La sección mínima de conductor es de 1,5 mm ^2 . Si utiliza un carrete de cable, desenrolle siempre el cable completamente.
Montaje y ajustes
Desenchufe la herramienta antes de proceder con el montaje y los ajustes.
Colocación de los discos de lijado (fig. B)
La herramienta utiliza discos de lijado de enganche y sujeción de 125 mm (5"), con una disposición de 8 orificios para la extracción del polvo.
- Coloque la herramienta sobre una mesa, con el disco de soporte (4) hacia arriba.
- Coloque el disco de lijado directamente encima del disco de soporte.
- Sujete el disco de soporte (4) con una mano y alinee los orificios de extracción de polvo (5).
- Presione el disco firmemente sobre el disco de soporte.
Ajuste del control electrónico de velocidad (fig. A)
La velocidad se puede variar infinitamente desde 7.000 - 12.000 min ^-1 mediante el control electrónico de velocidad (2).
- Coloque el control en el nivel deseado. El ajuste adecuado se aprende empíricamente.
- En general, para materiales más duros se precisa un valor superior.
Extracción de polvo (fig. C)
Ya que el lijado de madera genera polvo, siempre se debe instalar una bolsa para el polvo cuyo diseño cumpla las directivas aplicables relativas a la emisión de polvo.
No utilice bolsas para el polvo o aspiradores sin protección adecuada contra las chispas al lijar metal.
La herramienta se suministra con un adaptador para conectar una bolsa de recogida de polvo o un aspirador.
- Fije el adaptador de extracción de polvo (6) en la salida (3) como se muestra.
- Monte la bolsa de recogida de polvo (7) alineando las ranuras de extremo abierto (8) con las muescas (9) y fijando la bolsa en el adaptador (6).
- Gire el conjunto en el sentido de las agujas del reloj para fijarlo en posición.
ESPAÑOL
- De forma alternativa, conecte la herramienta a un aspirador utilizando el adaptador (6).
Instrucciones para el uso
- Respete siempre las instrucciones de seguridad y las normas de aplicación.
- Asegúrese de que todos los materiales que va a lijar están bien sujetos.
- Ejerza sólo una ligera presión sobre la pieza de trabajo. Una presión excesiva no mejora el efecto de lijado, sino que produce una mayor carga sobre la herramienta y puede romper el papel de lija.
- Evite la sobrecarga.
¡No se debe lijar nunca magnesio!
Encendido y apagado (fig. A)
- Ajuste la velocidad de lijado utilizando el control electrónico de velocidad (2).
- Para encender la herramienta, sitúe el interruptor de encendido/apagado en la posición I.
- Para apagar la herramienta, sitúe el interruptor de encendido/apagado en la posición O.
Lijado (fig. A)
- Comience con el tamaño de grano más grueso.
- Como la herramienta produce pequeñas marcas de abrasión en todas las direcciones, no es necesario lijar en el sentido de la veta.
- Compruebe su trabajo a intervalos cortos.
- Siempre se debe desconectar la herramienta nada más terminado el trabajo y antes de desenchufarla.
Vaciado de la bolsa de recogida de polvo (fig. C)
Para una eliminación eficaz del polvo, vacíe la bolsa cuando se haya llenado aproximadamente un tercio.
- Para vaciar la bolsa de recogida de polvo, sáquela junto con el adaptador.
- Separe la bolsa de recogida de polvo (7) del adaptador (6) girándola en el sentido contrario a las agujas del reloj y tirando de ella.
-
Vacíe el contenido de la bolsa en un contenedor de residuos. Si fuera necesario, utilice un aspirador para limpiar la bolsa de recogida de polvo, aspirando la superficie interior.
-
Vuelva a conectar el adaptador de extracción de polvo.
- Vuelva a colocar la bolsa de recogida de polvo.
Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.
Mantenimiento
Su herramienta eléctrica DeWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.
Sustitución del disco de soporte y del disco limitador de velocidad (fig. D)
Tanto el disco de soporte (4) como el disco limitador de velocidad (10) son elementos consumibles. El disco de soporte debe sustituirse cuando aparezcan señales de desgaste. El disco limitador de velocidad debe sustituirse cuando la velocidad del disco de soporte se acelere considerablemente en cuanto se levante la lijadora de la pieza que se esté trabajando.
- Desenchufe la herramienta.
- Afloje los tornillos (11) y retire el disco de soporte.
- Sustituya el disco de soporte (5) y/o el disco limitador de velocidad (10) y apriete los tornillos (11), asegurándose de que el disco limitador de velocidad esté debidamente alineado.
Lubricación
Su herramienta eléctrica no requiere lubricación adicional.
Limpieza
Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.
- Después de utilizar la herramienta en aplicaciones de lijado de metal sin la bolsa para el polvo, limpie la herramienta con aire a baja presión.
Protección del medio ambiente
Separación de desechos. Este producto no debe desecharse con la basura doméstica normal.
Si llega el momento de reemplazar su producto DEWALT o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.
La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas.
La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto.
DeWALT proporciona facilidades para la recogida y el reciclado de los productos DeWALT que hayan llegado al final de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre.
Puede consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de DeWALT en la dirección que se indica en este manual. Como alternativa, encontrará en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados de DeWALT e información completa de nuestros servicios de posventa y contactos: www.2helpU.com
GARANTÍA
• 30 DÍAS DE SATISFACCIÓN COMPLETA •
Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.
- UN AÑO DE SERVICIO GRATUITO •
Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.
- UN AÑO DE GARANTÍA •
Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:
- El producto no haya sido utilizado inadecuadamente.
- No se haya intentado su reparación por parte de una persona no autorizada.
- Se presente la prueba de compra.
Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com.
