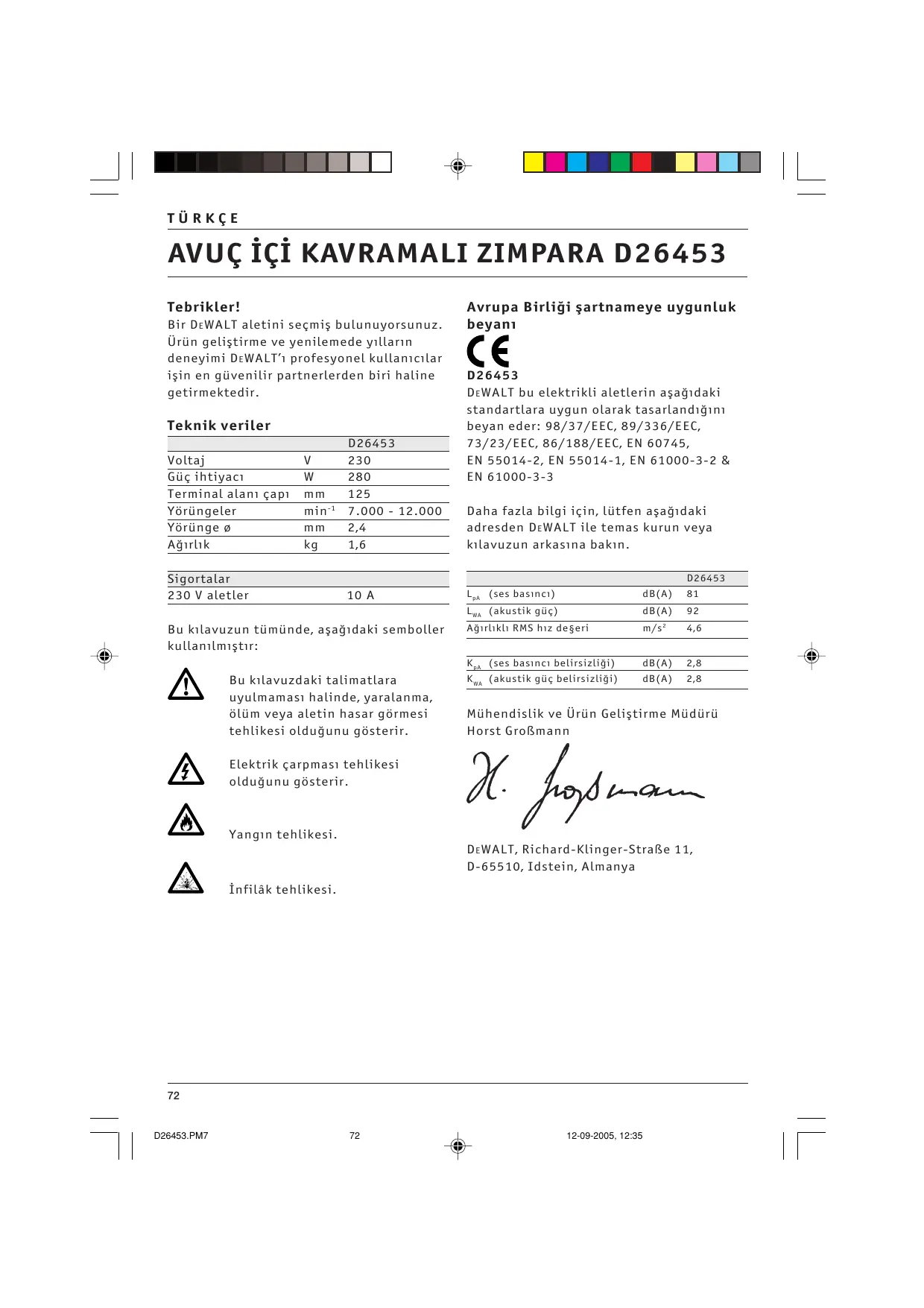

KULLANIM KILAVUZU D26453K DEWALT

Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DEWALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

		D26453
Voltaj	V	230
Güç ihtiyacı	W	280
Terminal alanı çapı	mm	125
Yörüngeler	min^-1	7.000 - 12.000
Yörünge ø	mm	2,4
Ağırlık	kg	1,6

Sigortalar
230 V aletler	10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Yangın tehlikesi.

Înfilâk tehlikesi.

Avrupa Birliği şartnameye uygunluk beyanı

D26453

DEWALT bu elektrikli aletlerin aşağıdaki standartlara uygun olarak tasarlandığını beyan eder: 98/37/EEC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3

Daha fazla bilgi için, lütfen aşağıdaki adresden DEWALT ile temas kurun veya kılavuzun arkasına bakın.

		D26453
L_pA (ses basıncı)	dB(A)	81
L_WA (akustik güç)	dB(A)	92
Ağırlıklı RMS hız değeri	m/s ^2	4,6

K_pA (ses basıncı belirsizliği)	dB(A)	2,8
K_WA (akustik güç belirsizliği)	dB(A)	2,8

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

$$ \chi_ {\cdot} f _ {o p s m a n} $$

Genel emniyet kuralları

Dikkat! Bu talimatın bütün hükümlerini okuyun. Aşağıdaki talimat hükümlerine uyarken hata yapılacak olursa, elektrik çarpmaları, yangın ve/veya ağır yaralanmalara neden olunabilir. Aşağıda kullanılan “Elektrikli el aleti” kavramı ile akım şebekesine bağlı elektrikli el aletleri (bağlantı kablolu) ve batarya ile çalışan elektrikli el aletleri (bağlantı kablosuz) ifade edilmektedir. BU GÜVENLİK TALİMATINI GÜVENLİ BİR YERDE İYİ BİR BİÇİMDE SAKLAYIN.

1 Çalışma yeri

a Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik ve yetersiz aydınlatma kazalara neden olabilir.
b Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın.

Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar.

c Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2 Elektriksel güvenlik

a Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın.
Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır.
b Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.
c Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir.

d Kabloyu kendi amacı dışında kullanmayın. Aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir.
e Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

3 Kişilerin güvenliği

a Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın.
Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir.
b Kişisel korunma donanımları kullanın. Her zaman koruyucu gözlük kullanın.
Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağını toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır.
c Aletinizin kontrolünüz dışında çalışmaması için gerekli önlemleri alın. Prize takmadan önce açma düğmesinin kapalı konumda olmasına dikkat edin. Elektrikli aletlerin parmağınız açma düğmesi üzerinde taşınması veya açık olarak prize takılması kazalara davetiye çıkarır.
d Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

TÜRKÇE

e Öne doğru aşırı eğilmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz.
f Uygun iş giysileri giyin. Çalışırken çok bol giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir.
g Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Bu gibi donanımların kullanılması tozlardan gelebilecek tehlikeleri azaltır.
4 Elektrikli el aletleriyle dikkatli çalışmak ve aleti doğru kullanmak
a Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışısınız.
b Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir.
c Aletin kendinde bir ayarlama yapmadan, aksesuarı değiştirmeden veya aleti elinizden bırakmadan önce fişi prizden çekin. Bu önlem, aletin kontrolünüz dışında ve istenmeden çalışmasını önler.
d Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler.

e Aletinizin bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır.

f Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.
g Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak ve alet tipine özgü kurallara uyarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir.

5 Servis

a Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.

Zımparalar için ek güvenlik talimatları

Toksik toz üretebilen bazı ahşapları (örneğin ak gürgen, meşe) ve metalleri zımparalarken özellikle dikkatli olun. Özel olarak zehirli toz ve alevlere karşı koruma için tasarlanmış bir toz maskesi takın ve iş alanında bulunan veya giren kişilerin de korunmasını sağlayın.

- Demir içeren metalleri zımparalarken bu makineyi iyi havalandırılan bir alanda kullanın. Yanıcı sıvıların, gazların veya tozlu ortamların yakınında aleti çalıştırmayın. Zımparalamadan veya motor fırçalarındaki arktan ortaya çıkan kıvılcımlar veya sıcak parçacıklar yanıcı malzemeleri tutuşturabilir.

Boya zimparalama

Boya zımparalama ile ilgili kuralları dikkate alın. Özellikle aşağıdaki konulara özen gösterin:

1 Mümkün olduğu durumlarda toz toplamak için bir vakuum çekicisi kullanın.
2 Muhtemelen kurşun bazlı boyaları zımparalarken özellikle dikkatli olun:
- Çocuk ve hamile kadınların çalışma alanına girişini engelleyin.
- Çalışma alanına giren herkes kurşun tozu ya da dumanlarına karşı koruyan özel bir maske takmalıdır.
- Çalışma alanında yemek yemeyin, içmeyin ya da sigara kullanmayın.
3 Toz partikülleri ve diğer atıkları güvenli bir şekilde bertaraf edin.

DeWALT aletiniz, EN 60745 uyarınca çift yalıtımlıdır, bu nedele topraklanması gerektirmez.

Kablo ya da Fişin değiştirilmesi

Kablo ya da fişi değiştirirken, çıplak bakır tellerin arz ettiği tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, geşek ve çiplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Montaj ve ayarlar

Montaj ve ayarlardan önce mutlaka aletin fişini çekin.

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Avuç içi kavramalı zımpara
1 Toz torbası
1 Toz çekme adaptörü
1 Yaprak zımpara kağıdı
1 Kullanım kılavuzu
1 Açılımlı çizim
- Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.
- Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Zimpara diskinin sabitlenmesi (şekil B)

Alet 5" (125 mm) kancalı ve döngülü zımparalama diskleri ile 8 delikli bir toz emme modeli kullanır.

• Aleti, zımpara mesnedi (4) yukarıda olacak şekilde masanın üzerine koyun.
• Zımpara diskini, doğruca zımpara mesnedinin üzerine gelecek şekilde yerleştirin.
• Zımpara mesnedini (4) bir elle tutun ve toz çekme deliklerini (5) hizalayın.
• Diski doğrudan zımpara mesnedinin üzerine sıkıca bastırın.

Tanım (şekil A)

D26453 avuç içi kavramalı zımparanız, profesyonel bir ortamda, ahşap ve plastik zımparalamak için dizayn edilmiştir.

1 Açma/kapama anahtarı
2 Elektronik hız kontrol kadranı
3 Toz emme çıkışı
4 Zimpara mesnedi

Elektronik hız kontrol kadranının ayarı (şekil A)

Hız, elektronik hız kontrol diyagramı (2) kullanılarak ayarlanan 7.000 - 12.000 min ^-1 'dan başlayan son derece değişken bir değerlendir.

• Elektronik hız denetim ayarını istenen siviyeye çevirin. En doğru ayarın bulunması biraz tecrübe gerektirmektedir.

- Genellikle sert materyaller daha yüksek hız gerektirir.

Elektrik güvenliği

Elektrik motoru, sadece tek voltaja uygun imal edilmiştir. Daima, şebeke voltajının, aletinizin üstünde yazılı olan voltajla aynı olmasına dikkat edin.

TÜRKÇE

Toz çekme (şekil C)

Toz üretici zımparayla ahşap ile çalışıldığı taktirde, daima veya toz emisyonuna ilişkin direktiflere uygun şekilde, toz torbası takın.

Metal zımparalarken uygun kıvılcım koruması olmadan bir toz torbası veya vakumlu çıkartıcı kullanmayın.

Alet, toz torbası veya bir vakum emiciyi bağlamak için bir adaptör ile birlikte teslim edilmektedir.

• Toz çıkartma adaptörünü (6) şekilde gösterildiği gibi çıkışa (3) sabitleyin.
• Açık uçlu delikleri (8) kertiklerle (9) hizalayarak ve torbayı adaptörün (6) üzerine sabitleyerek toz torbasını (7) takın.
• Tertibatı yerine kilitlemek için saat yönünde döndürün.
• Alternatif olarak, aleti bir adaptör (6) kullanarak vakum emiciye bağlayın.

Kullanım talimatları

- Daima güvenlik talimatlarına ve uygulanan kurallara uyun.

• Zımparalanacak bütün materyallerin yeterince güvenli olduğuna emin olun.
• İş parçasına sadece hafif bir basınç uygulayın. Aşırı basınç zımparalama gücünü etkilemez, tersine makineye aşırı yük yükler ve zımparanın yırtılmasına neden olur.
• Aşırı yüklemeden kaçının.

Magnezyum zimparalamayın!

Çalıştırma ve kapatma (şekil A)

• Elektronik hız kontrol kadranını (2) kullanarak zımparalama hızını ayarlayın.
• Aleti açmak için, açık/kapalı (on/off) anahtarını I konumuna getirin.

- Aleti kapatmak için, açık/kapalı (on/off) anahtarını 0 konumuna getirin.

Zimparalama (şekil A)

• En kalın zımpara ebadı ile başlayın.
• Alet bütün yönlere doğru küçük aşınma işaretleri yaptığından, taneleme ile zımparalamaya gerek yoktur.
• Kısa aralıklarla yaptığınız işi kontrol edin.
• İşiniz bittikten sonra ve fişten çekmeden önce aleti mutlaka kapatın.

Toz torbasının boşaltılması (şekil C)

Verimli bir toz çekişini sağlamak için, üçte bir oranında dolduğu zaman toz toplayıcıyı boşaltın.

• Toz toplayıcıyı boşaltmak için, adaptör ile birlikte çıkartın.
• Toz torbasını (7), saat yönünün tersine çevirmek ve adaptörden (6) çekmek suretiyle çıkartın.
• Torbanın içindekileri bir çöp tenekesine boşaltın. Gerekiyorsa, toz torbasını temizlemek için, iç kısımlara emme uygulamak suretiyle bir vakumlu çıkarıcı kullanın.
• Vakumlu çıkarıcı adaptörü tekrar yerine takın.
• Toz torbasını tekrar yerine takın.

Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

Bakım

DeWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

Zımpara mesnedinin ve hız limit diskinin değişmesi (şekil D)

Hem zımpara mesnedi (4) ve hem de hız limit diski (10) tüketilen kısımlardır. Eskime işareti gözükünce zımpara mesnedinin değişmesi gerekmektedir. Zımparayı çalışılan parçadan kaldırırken zımpara mesnedi hızı çok yüksek derecede artarsa, hız limit diskinin değişmesi gerekir.

TÜRKÇE

• Aletin fişini prizden çekin.
• Vidaları (11) gevşetin ve mesnedi çıkartın.
• Zımpara mesnedini (4) ve/veya hız limit diskini (10) değiştirin ve vidalarını (11) sıkıştırın, hız limit diskini düzgün olarak yerleştigine emin olun.

DeWALT ürünleri çalışma ömürlerini tamamladıklarında, DeWALT bunların geri kazandırılması ve biriktirilmesi için kolaylıklar sağlamaktadır. Bu hizmetten yararlanmak için lütfen sahip olduğunuz ürünü, bunları toplayan yetkili bir tamir servisine götürün.

Yağlama

Elektrikli aletiniz, ek yağlama gerektirmez.

Temizlik

Havalandırma kanallarının temiz ve açık olmasına dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin.

Bu kılavuzda belirtilen adresteki yerel DeWALT ofisine başvurarak size en yakın yetkili tamir servisinin yerini ögrenebilirsiniz. Ya da, Internet'te DeWALT yetkili tamir servislerinin listesini ve satış sonrası hizmet veren yetkililerin tam detaylarını ögrenebilirsiniz. Bu site: www.2helpU.com adresindedir.

- Alet metal zımparalama işlerinde, toz torbası olmadan kullanıldığında, aleti düşük basınçlı hava ile temizleyin.

Çevreyi koruma

Ayrı biriktirme. Bu ürün normal ev atıkları ile çöpe atılmamalıdır.

DeWALT ürününüz şayet bir gün değiştirilmesi gerekiyor ise, veya bundan böyle sizin için kullanılmayacak ise bu aleti normal ev atıkları ile çöpe atmayın. Bu ürünü ayrı bir biriktirme için ayırın.

Kullanılmış ürünlerin ayrıca biriktirilmesi ve paketlenmesi malzemelerin yeniden dönüşümüne ve yeniden kullanımına izin vermektedir. Yeniden dönüşümü olan malzemelerin yeniden kullanımı, çevre kirliliğini önlenmesine yardım etmekte ve ham maddeye olan talebi indirgemektedir.

Yerel yönetmelikler, yeni bir ürün satın aldığınız zaman, belediye atık bölgelerinde veya perakendeciler tarafından evlerden elektrikli aletlerin ayrı olarak biriktirilmesini sağlayabilir.

TÜRKÇE

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazı şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ Bir yıllık tam garantiye ek olarak, tüm DEWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız. Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun.

Bu garanti aşağıdakileri kapsamaz:

• Aksesuarlar
• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arkasında bulunan uygun telefon numarasını kullanın. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet'de www.2helpU.com adresinden edinebilirsiniz.
