DW433 - Slipemaskin DEWALT - Gratis bruksanvisning og manual

BRUKSANVISNING DW433 DEWALT

* ved operatørens øre

Anvend høreværn.

5 Personlig beskyttelse

Samling og justering

Træk stikket ud af stikkontakten inden samling og justering.

Starte og stoppe (fig. A)

Kontakt din forhandler for at få yderligere information om det passende tilbehor.

Vedligeholdelse

Du har valgt et DeWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DeWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

		DW432	DW433
Spenning	V	230	230
Motoreffekt	W	800	800
Båndhastighet	m/min	420	260 - 420
Slipeflate	mm	140 x 75	140 x 75
Båndlengde	mm	533	533
Båndbredde	mm	75	75
Vekt	kg	5,6	5,6

Sikring:
230 V	10 A

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

Brannfare.

Eksplosjonfare.

CE-Sikkerhetserklæring

DW432/DW433

DEWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

∅nsker du flere opplysninger, vennligst kontakt DEWALT på adressen nedenfor eller se veiledningens baskide.

Bruk egnet verneutstyr for å beskytte hørselen.

Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144:

	DW432	DW433
	< 2,5 m/s^2	< 2,5 m/s^2

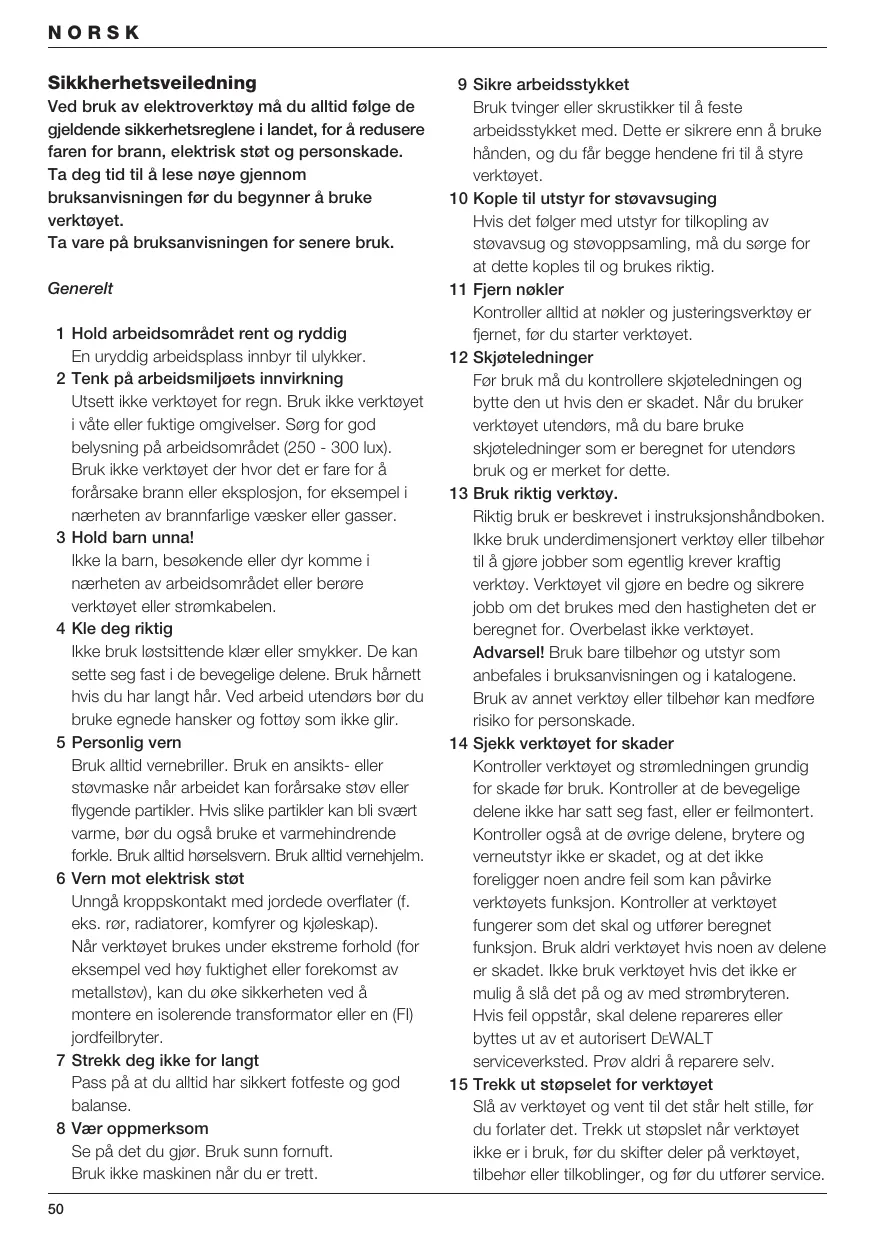

Ved bruk av elektroverktøy må du alltid følge de gjeldende sikkerhetsreglene i landet, for å redusere faren for brann, elektrisk støt og personskade.

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet.

Ta vare på bruksanvisningen for senere bruk.

Generelt

2 Tenk på arbeidsmiljøets innvirkning Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for å forårsake brann eller eksplosjon, for eksempel i nærheten av brannfarlige væsker eller gasser.

3 Hold barn unna! Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen.

4 Kle deg riktig Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Bruk hårnett hvis du har langt hår. Ved arbeid utendørs bør du bruke egnede hansker og fottøy som ikke glir.

5 Personlig vern Bruk alltid vernebriller. Bruk en ansikts- eller støvmaske når arbeidet kan forårsake støv eller flygende partikler. Hvis slike partikler kan bli svært varme, bør du også bruke et varmehindrende forkle. Bruk alltid hørselsvern. Bruk alltid vernehjelm.

6 Vern mot elektrisk støt Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjøleskap). Når verktøyet brukes under ekstreme forhold (for eksempel ved høy fuktighet eller forekomst av metallstøv), kan du øke sikkerheten ved å montere en isolerende transformator eller en (FI) jordfeilbryter.

7 Strekk deg ikke for langt Pass på at du alltid har sikkert fotfeste og god balanse.

9 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

10 Kople til utstyr for støvavsuging

Hvis det følger med utstyr for tilkopling av støvavsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig.

11 Fjern nøkler

Kontroller alltid at nøkler og justeringsverktøy er fjernet, før du starter verktøyet.

12 Skjøteledninger

Før bruk må du kontrollere skjøteledningen og bytte den ut hvis den er skadet. Når du bruker verktøyet utendørs, må du bare bruke skjøteledninger som er beregnet for utendørs bruk og er merket for dette.

13 Bruk riktig verktøy.

Riktig bruk er beskrevet i instruksjonshåndboken. Ikke bruk underdimensjonert verktøy eller tilbehør til å gjøre jobber som egentlig krever kraftig verktøy. Verktøyet vil gjøre en bedre og sikrere jobb om det brukes med den hastigheten det er beregnet for. Overbelast ikke verktøyet.

Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

14 Sjekk verktøyet for skader

Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast, eller er feilmontert. Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DEWALT serviceverksted. Prøv aldri å reparere selv.

15 Trekk ut støpselet for verktøyet

Slå av verktøyet og vent til det står helt stille, før du forlater det. Trekk ut støpslet når verktøyet ikke er i bruk, før du skifter deler på verktøyet, tilbehør eller tilkoblinger, og før du utfører service.

16 Unngå at verktøyet blir startet utilsiktet

Bær ikke verktøyet med fingeren på bryteren.

Pass på at verktøyet er slått av før du setter i støpslet.

Når verktøyet ikke er i bruk, må det oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn.

19 Vær nøye med vedlikeholdet

Hold verktøyet rent og i god stand for bedre og sikrere ytelse. Følg instruksjonene for vedlikehold og skifte av tilbehør. Hold alle håndtak og brytere tørre, rene og fri for olje og fett.

20 Reparasjoner

Dette verktøyet oppfyller gjeldende sikkerhetskrav. Reparasjon av verktøyet må utføres av en autorisert DEWALT-reparatør. Reparasjoner må bare utføres av kvalifiserte personer som benytter originale reservedeler, ellers kan bruk av utstyret medføre betydelig fare.

Sliping av maling

Overhold gjeldende forskrifter for sliping av maling.

1 Benytt, om mulig, alltid en støvsuger for støvutsugning.
2 Vær spesielt forsiktig ved sliping av som muligens inneholder bly.

- La ikke barn eller gravide kvinner komme inn på arbeidsområdet.

- Alle personer som kommer inn på arbeidsområdet må bruke en spesialmaske som beskytter mot støv og damper fra blymaling.

- Ikke spis, drikk eller røyk på arbeidsområdet.

3 Fjern støvpartikler og alt annet avfall på en forsvarlig måte.

Kontroll av pakkens innhold

Pakken inneholder:

1 Båndslipemaskin
1 Støvpose
1 Sett med slipebånd
1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Din bändslipemaskin DW432/DW433 er konstruert for profesjonell bruk.

1 Strømbryter
2 Låseknapp
3 Fronthåndtak
4 Avstengning av støvavsug
5 Nummerskive for hastighetskontroll (DW433)
6 Rull
7 Låsehendel
8 Beltesentreringsknapp
9 Støvpose

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data).

Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først.

Montering og justering

Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.

Montering og sentrering av slipebåndet (fig. B1 & B2)

Verktøyet bruker 75 c 533 mm slipebånd.

• Vri låsehendelen (7) med klokken til den står i fristilling.
• Fjern slipebåndet (10).
• Monter et nytt slipebånd, og kontroller at pilen på innsiden av slipebåndet peker i samme retning som pilen på maskinen.
• Vri låsehendelen mot klokken til den står i låsestilling.
• Slå på maskinen og vri bändsentreringsknappen (8) til slipebåndet er sentrert på rullen (6).

Justere fronthåndtaket (fig. C)

Fronthåndtakets stilling kan justeres for å gi optimal kontroll. Standardstillingen er på toppen av verktøyet.

• Løsne skruen (11) som befinner seg i midten av fronthåndtaket (3).
• Ta håndtaket fra braketten og sett det på den alternative braketten, enten på toppen (12) eller på forsiden (13) av verktøyet.
• Forviss deg om at håndtaket sitter som det skal.
• Stram skruen.

DW433 – Innstilling av den elektroniske turtallsregulatoren (fig. A)

Båndhastigheten kan varieres trinnløst fra 260 til 420 m/min ved hjelp av den elektroniske turtallsregulatoren (5).

• Innstill den elektroniske turtall-regulatoren på ønsket nivå. Erfaring vil imidlertid vise hva som er riktig innstilling.
• Generelt sagt krever hardere materialer en høyere innstilling.

Støvavsug (fig. D1 & D2)

Ved arbeid på tre med en slipemaskin oppstår det støv. Sett derfor alltid på en støvpose som er konstruert i overensstemmelse med de gjeldende direktiver angående støvutslipp.

Bruk ikke støvpose eller støvsuger ved sliping av metall uten å ha gnistbeskyttelse.

• Skyv støvposen (9) på adapteren (14) over kantene (15).

• Trekk opp läsehylsen (16).
  • Finn randen (17) bak kanten (18).

• Sett tappene (19) på linje med sporene (20).

• Skyv adapteren (14) ordentlig inn i støvavsugsutløpet (21), inntil den klikker på plass.
• Skyv ned låsehylsen.

Avstengning av støvavsug

Støvavsugssystemet kan deaktiveres ved hjelp av avstengningsventilen for støvavsuget. Dette vil hindre at støv blåses mot operatøren.

• Lukk ventilen ved å skyve bryteren (4) forover.
• Åpne ventilen ved å trekke bryteren bakover.

Når du bruker støvposen, må du alltid forvisse deg om at avstengningsventilen for støvavsuget er åpen.

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

• Sikre arbeidsstykket.
• Ved pussing skal maskinen bare trykkes lett mot arbeidsstykket. Overdrevent trykk øker ikke pusseeffekten, men medfører kun fare for overbelastning av maskinen, eventuelt at slipepapiret ryker.
• Ikke overbelast verktøyet.

Ikke sliping magnesium!

Skru på og av (fig. A)

• Slå på: trykk inn strømbryteren (1).
• For kontinuerlig bruk, trykk også på holdeknappen (2).
• Slå av: trykk på strømbryteren igjen.

Sliping (fig. A)

• Begynn med groveste korn.
- Beveg verktøyet med lange, rolige bevegelser.
- Sjekk arbeidet ditt med korte mellomrom.
- Skru alltid AV maskinen när arbeidet er avsluttet og för støpselet tas ut av stikkontakten.

Tømme støvposen (fig. D1 & D2)

For effektiv støvavsugning må støvposen tømmes når ca. en tredjedel av posen er fylt med støv.

• Trekk opp läsehylsen (16).

• Fjern støvposen (9) og adapteren (14) sammen.

• Klem på markerte stedene (22) for å ta adapteren av støvposen.

• Rist forsiktig ut av støvposen.

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Smøring

Ditt elektoverktøy trenger ikke ekstra smøring.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DeWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted.

Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÅRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DÆWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:

www.2helpU.com
