MANUAL DE UTILIZADOR DW433 DEWALT

Escolheu uma ferramenta DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais.

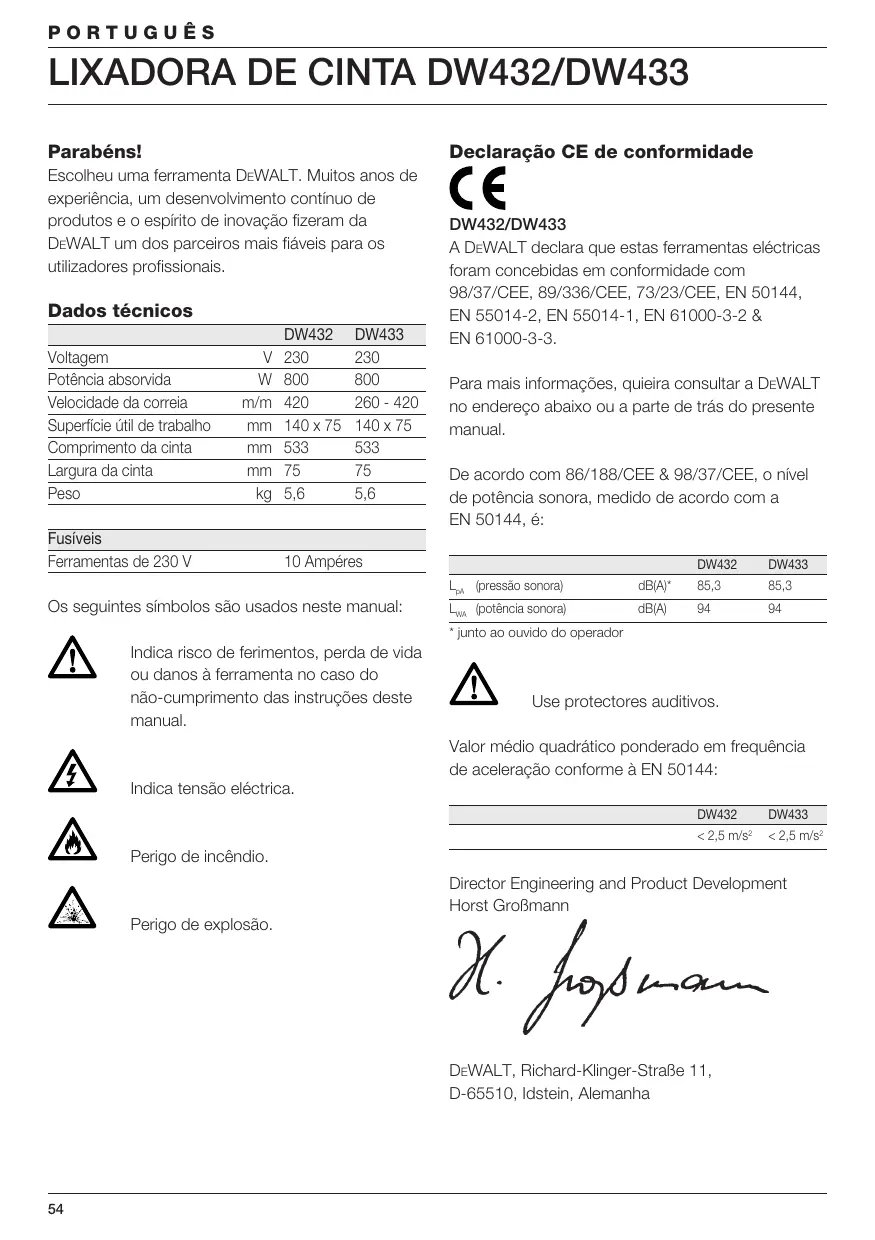

Dados técnicos

		DW432	DW433
Voltagem	V	230	230
Potência absorvida	W	800	800
Velocidade da correia	m/m	420	260 - 420
Superfície útil de trabalho	mm	140 x 75	140 x 75
Comprimento da cinta	mm	533	533
Largura da cinta	mm	75	75
Peso	kg	5,6	5,6

Fusíveis

Ferramentas de 230 V

10 Ampéres

Os seguintes símbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual.

Indica tensão eléctrica.

Perigo de incêndio.

Perigo de explosão.

Declaração CE de conformidade

DW432/DW433

A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual.

De acordo com 86/188/CEE & 98/37/CEE, o nível de potência sonora, medido de acordo com a EN 50144, é:

		DW432	DW433
L_pA (pressão sonora)	dB(A)*	85,3	85,3
L_WA (potência sonora)	dB(A)	94	94

* junto ao ouvido do operador

Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144:

	DW432	DW433
	< 2,5 m/s^2	< 2,5 m/s^2

Instruções de segurança

Quando usar ferramentas eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos.

Leia todo o manual atentamente antes de utilizar a ferramenta.

Guarde este manual para futura referência.

Instruções gerais

1 Mantenha a área de trabalho arrumada.

Mesas e áreas de trabalho desarrumadas podem provocar acidentes.

2 Cuide do ambiente da área de trabalho

Não exponha a ferramenta à chuva Não utilize a ferramenta em situações em que haja humidade ou água. Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta onde haja risco de fogo ou explosão, como por exemplo na presença de líquidos ou gases inflamáveis.

3 Mantenha as crianças afastadas.

Não permita que crianças, visitantes ou animais aproximem-se da área de trabalho ou que toquem a ferramenta ou o cabo de força.

4 Vista-se de maneira apropriada

Não use vestuário largo nem jóias, pois podem prender-se numa peça móvel. Cubra o cabelo se tiver cabelo comprido. Ao trabalhar ao ar livre, de preferência use luvas adequadas e calçados anti-derrapantes.

5 Protecção pessoal

Sempre use óculos de protecção. Utilize uma máscara de protecção para o rosto ou anti-poeira sempre que as operações possam produzir poeira ou partículas que voem. Caso tais partículas sejam consideravelmente quentes, use também um avental resistente ao calor. Use sempre protectores auriculares. Utilize sempre um capacete de segurança.

Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Quando usar a ferramenta em condições extremas tais como alto grau de humidade ou ao trabalhar com soldaduras, a segurança eléctrica pode ser melhorada com a colocação de um transformador de isolamento ou disjuntor de fuga de terra (FI).

7 Verifique a sua posição

Mantenha-se sempre bem posicionado e em equilíbrio.

8 Esteja atento

Preste atenção no que faz. Use o bom senso. Não utilize ferramentas quando estiver cansado.

9 Segure firmemente a peça de trabalho

Use grampos ou um torno para segurar a peça. É mais seguro e permite manter as duas mãos livres para trabalhar.

10 Conecte o equipamento de extracção de pó

Caso sejam fornecidos dispositivos para a extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados.

Verifique sempre se as chaves de ajuste e chaves inglesas foram retiradas da ferramenta antes de utilizá-la.

12 Cabos de extensão

Antes de iniciar o uso, verifique o estado do cabo de extensão e substitua-o se estiver danificado. Quando usar a ferramenta ao ar livre, utilize somente cabos de extensão apropriados para tal e correctamente rotulados.

13 Use a ferramenta apropriada.

Neste manual consta as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta.

Aviso! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode causar riscos de ferimento.

14 Verifique se há peças danificadas

Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de força não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta esteja a funcionar correctamente e a desempenhar as funções para as quais foi projectada.

Não utilize a ferramenta se houver alguma peça defeituosa.

Não utilize a ferramenta se o interruptor não funcionar para ligá-la ou desligá-la. Providencie para que um técnico autorizado DEWALT efectue a troca de quaisquer peças danificadas ou defeituosas. Nunca tente efectuar reparos por sua própria conta.

15 Desconecte a ferramenta

Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Desconecte a ferramenta quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção.

16 Evite o accionamento involuntário

Não transporte a ferramenta com um dedo sobre o interruptor. Certifique-se de que a ferramenta esteja desligada antes de conectá-la.

17 Não force o cabo eléctrico

Nunca transporte a ferramenta pelo cabo. Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.

18 Guarde as ferramentas que não estiverem em uso

Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças.

19 Cuide das suas ferramentas com atenção

Para um desempenho melhor e mais seguro, mantenha as ferramentas em boas condições e limpas. Siga as instruções para manutenção e troca de acessórios. Mantenha todas as alavancas e interruptores secos, limpos e livres de óleo e graxa.

20 Reparos

Esta ferramenta satisfaz as normas de segurança relevantes. Providencie para que um técnico autorizado DEWALT conserte sua ferramenta. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores.

Observe as regulações para lixadela de tintas.

Dedique atenção ao seguinte:

1 Use sempre que possível o sistema de aspiração de pó.

2 Tenha cuidado especial ao lixar superfícies com tinta à base de chumbo:

- Crianças e mulheres grávidas não devem entrar no recinto onde se trabalha. - Todas as pessoas que entrem no recinto de trabalho devem ter uma máscara especial destinada a proteger contra tinta de chumbo e gases.

- Não coma, beba ou fume no recinto de trabalho.

3 Retire o pó e outras sujidades de uma maneira adequada.

Verificação do conteúdo da embalagem

A embalagem contém:

1 Lixadora de cinta
1 Saco para o pó
1 Conjunto de cintas para lixar
1 Manual de instruções
1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A)

A sua lixadora de cinta DW432/DW433 foi concebida para aplicações profissionais.

1 Interruptor on/off
2 Botão de bloqueio do interruptor
3 Manípulo da frente
4 Válvula de fecho da extracção de pó
5 Controlo electrónico de velocidade (DW433)
6 Rolo
7 Alavanca de fixação
8 Botão de centragem da cinta
9 Saco para o pó

Segurança eléctrica

O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.

A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra.

Substituição do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Extensões

Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm ^2 .

No caso de se usar uma bobina, desenrole o cabo todo.

Montagem e afinação

Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada.

Colocação e centragem da cinta de lixar (fig. B1 & B2)

A ferramenta utiliza cintas de lixar de 75 x 533 mm.

• Rode a alavanca de fixação (7) no sentido dos ponteiros do relógio até que fique na posição de solta.
• Retire a cinta de lixar (10).
• Coloque uma nova cinta de lixar, certificando-se de que a seta existente no interior da cinta de lixar está na mesma direcção da seta da máquina.
• Rode a alavanca de fixação no sentido contrário dos ponteiros do relógio até que fique na posição de bloqueada.
• Ligue a máquina e rode o botão de contragem da cinta (8) até que a cinta de lixar fique centrada no rolo (6).

Ajuste do manípulo frontal (fig. C)

A posição do manípulo frontal pode ser ajustada para um melhor controlo. A posição predefinida é na parte superior da ferramenta.

• Desaperte o parafuso (11) localizado no centro do manípulo frontal (3).
• Retire o manípulo do casquilho e coloque-o no casquilho alternativo, ou na parte superior (12) ou na parte frontal (13) da ferramenta.
• Certifique-se de que o manípulo está correctamente colocado.
• Aperte o parafuso.

DW433 – Regulação do controlo electrónico de velocidade (fig. A)

A velocidade da cinta é infinitamente variável de 260 a 420 m/min utilizando o controlo electrónico de velocidade (5).

• Rode o controlo para o nível desejado. A regulação requerida é apenas uma questão de experiência.
• Em geral, materiais rijos requerem uma velocidade maior.

Extracção do pó (fig. D1 & D2)

Visto que o lixar de madeira produz pó, empregue sempre um saco de recolha de poeiras concebido conforme às Directivas aplicáveis relativas à emissão de pó.

Não utilize o saco de poeiras ou o extractor sem devida protecção faíscas ao lixar metais.

• Coloque o saco para o pó (9) no adaptador (14) ao longo das extremidades (15).
• Puxe o anel de bloqueio (16) para cima.
• Localize o rebordo (17) por trás da extremidade (18).
• Alinhe as linguetas (19) com os recessos (20).
• Empurre firmemente o adaptador (14) para a saída de extracção de pó (21) até que faça clique.
• Empurre o anel de bloqueio para baixo.

Válvula de fecho da extracção de pó

O sistema de extracção de pó pode ser desactivado activando a válvula de fecho da extracção de pó. Isto irá evitar que o pó seja projectado na direcção do operador.

Durante a utilização do saco para o pó, certifique-se de que a válvula de fecho da extracção de pó está aberta.

Modo de emprego

- Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

• Segure firmemente as peças de trabalho.
• Exerça unicamente uma leve pressão na peça de trabalho. Uma pressão excessiva não melhora o efeito do lixado, mas resulta unicamente numa carga mais elevada na máquina que a deterioração da lixa.
• Evite a sobrecarga.

Não lixar magnésio!

Ligar e desligar (fig. A)

• Para ligar: prima o interruptor on/off (1).
• Para a operação contínua, carregue também no botão de seguimento (2).
• Desligar: carregue no interruptor on/off novamente.

Lixar (fig. A)

• Comece com a lixa mais grossa.
• Faça movimentos longos e extensos com a ferramenta.
• Controle o trabalho com pequenos intervalos.
• Sempre desligue a ferramenta quando o trabalho está acabado e antes de tirar a ficha da tomada.

Esvaziamento do saco para o pó (fig. D1 & D2)

Para uma extracção de pó eficaz, esvazie o saco quando estiver a um terço da sua capacidade.

• Puxe o anel de bloqueio (16) para cima.
• Remova o saco para o pó (9) e o adaptador (14) ao mesmo tempo.
• Aperte as marcações assinaladas (22) para remover o adaptador do saco para o pó.
• Abane para esvaziar o saco do pó.

Para mais informações sobre os acessórios apropriados, consulte o seu revendedor autorizado.

Manutenção

A sua Ferramenta Eléctrica DÉWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

Lubrificação

A sua Ferramenta Eléctrica não precisa de lubrificação suplementar.

Limpeza

Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.

GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

- UM ANO DE MANUTENÇÃO GRATUITA •

Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA •

Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra.

Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com
