BRUGSANVISNING DW433 DEWALT

Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

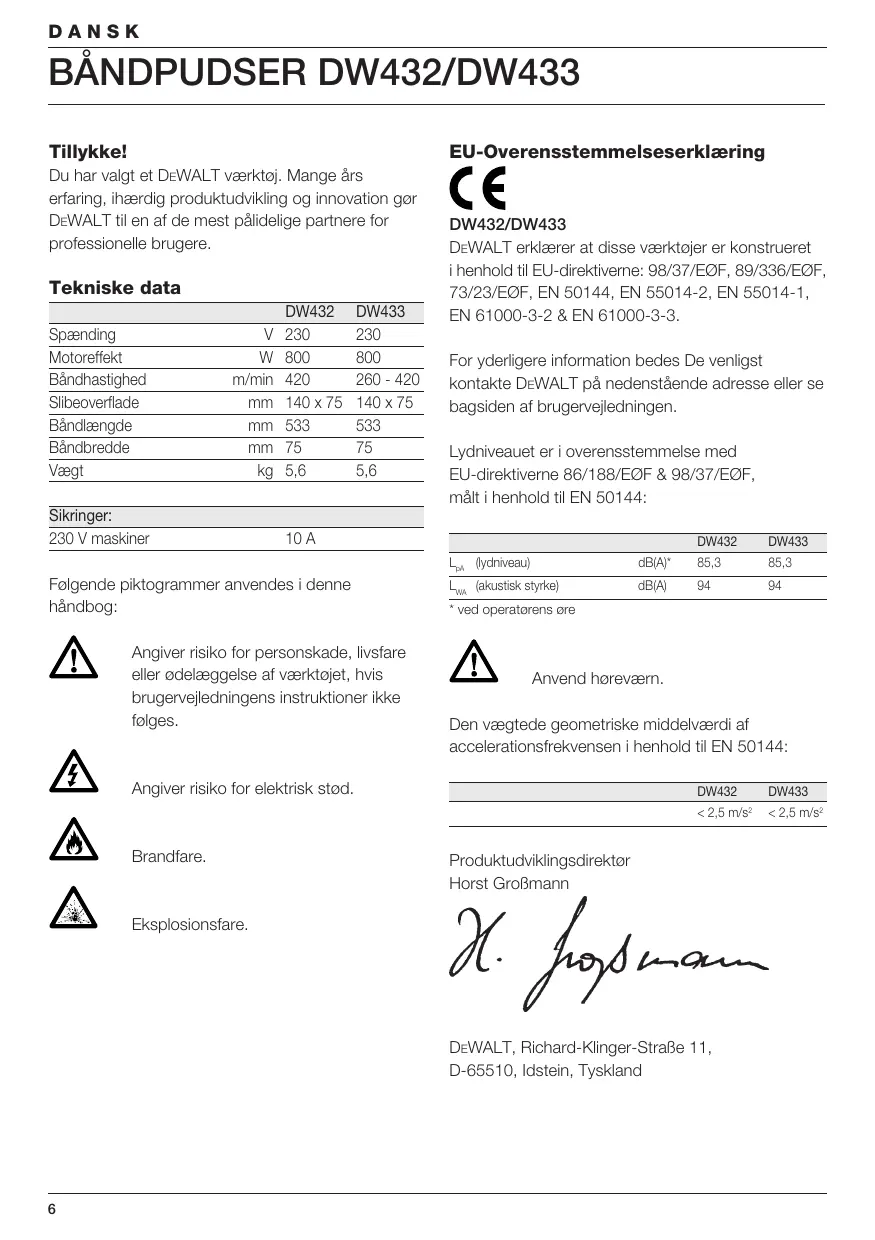

Tekniske data

		DW432	DW433
Spænding	V	230	230
Motoreffekt	W	800	800
Båndhastighed	m/min	420	260 - 420
Slibeoverflade	mm	140 x 75	140 x 75
Båndlængde	mm	533	533
Båndbredde	mm	75	75
Vægt	kg	5,6	5,6

Sikringer:

230 V maskiner

10 A

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

Brandfare.

Eksplosionsfare.

EU-Overensstemmelseserklæring

DW432/DW433

DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/E∅F, 89/336/E∅F, 73/23/E∅F, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/E∅F & 98/37/E∅F, målt i henhold til EN 50144:

		DW432	DW433
L_pA (lydniveau)	dB(A)*	85,3	85,3
L_WA (akustisk styrke)	dB(A)	94	94

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

	DW432	DW433
	< 2,5 m/s^2	< 2,5 m/s^2

Produktudviklingsdirektør

Horst Großmann

$$ \chi . f o p s m a n $$

Sikkerhedsanvisninger

Når man anvender elværktøj skal de lokale sikkerhedsbestemmelser altid overholdes for at nedsætte riskoen for brand, elektrisk stød og personskader.

Læs hele denne brugsanvisning omhyggeligt igennem, inden værktøjet tages i brug.

Gem denne manual til fremtidige opslag.

Generelt

1 Hold arbejdsområdet rent.

Rodede områder og bænke kan forvolde ulykker.

2 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet (250 – 300 Lux). Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

3 Hold børn borte

Børn, besøgende eller dyr må ikke komme i nærheden af arbejdsområdet eller røre ved værktøjet eller netkablet.

4 Klæd dig rigtigt på

Bær ikke løsthængende tøj eller smykker. De kan sidde fast i bevægelige dele. Brug hårnet, hvis du har langt hår. Brug passende handsker og skridsikkert fodtøj, når du arbejder udendørs.

Brug altid beskyttelsesbriller. Brug ansigts- eller støvmaske, når brug af værktøjet kan danne støv eller flyvende partikler. Bær også et varmebestandigt forklæde, hvis disse partikler er meget varme. Brug altid høreværn. Bær altid en beskyttelseshjelm.

6 Beskyttelse mod elektrisk stød

Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og køleskabe). Når man bruger værktøjet under ekstreme forhold (f. eks. høj fugtighed, når der dannes metalspåner osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer eller en (FI) fejlstrømsafbryder.

7 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

8 Vær opmærksom

Se på det du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

9 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

Hvis der findes enheder til at tilslutte støvudsugnings- og støvopsamlingsudstyret, skal man sørge for, at disse er tilsluttet og bruges korrekt.

11 Fjern justernøgler og skruenøgler

Kontroller altid at nøgler og justerværktøj er fjernet fra værktøjet, inden det startes.

12 Forlængerkabler

Før brugen skal forlængerkablet efterses og udskiftes, hvis det er skadet. Når man bruger værktøjet udendørs, må man kun benytte forlængerkabler, der er beregnet til udendørs brug og mærkede til dette.

13 Brug egnet værktøj

Denne instruktionsbog rummer en beskrivelse af de formål, som dette værktøj er beregnet til. Tving ikke små maskiner eller tilbehør til at udføre et arbejde, som kræver en kraftig maskine. Maskinen gør arbejdet bedre og mere sikkert ved den hastighed, som den er beregnet til. Værktøjet må ikke forceres.

Advarse! Anvendelse af alt andet tilbehør eller udstyr eller udførelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medføre risiko for personskader.

14 Kontrollér værktøjet for beskadigede dele

Kontrollér omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug. Check de bevægelige dele for skæv indstilling og sammenbrændinger, brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis én af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Alle skadede eller defekte dele skal repareres eller udskiftes på et autoriseret DeWALT-værksted. Forsøg aldrig selv at reparere værktøjet.

15 Afbryde værktøjet

Sluk og vent til værktøjet er standset helt, før du forlader det. Afbryd altid værktøjet, når det ikke er i brug, og før du udskifter nogen som helst værktøjsdel, noget som helst tilbehør eller udstyr, og før der foretages service.

16 Undgå utilsigtet start af værktøjet

Man må ikke bære værktøjet med en finger på afbryderen. Sørg for, at værktøjet er slukket, när ledningen tilsluttes strømmen.

17 Ledningen må ikke misbruges

Bær aldrig værktøjet i ledningen. Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.

18 Opbevar værktøjet sikkert, når det ikke bruges

Når værktøjet ikke er i brug, skal det opbevares på et tørt, sikkert aflåst sted eller uden for børns rækkevidde.

19 Vedligehold værktøjet omhyggeligt

Værktøjet skal holdes rent og i god stand, for at det kan fungere bedst og sikrest. Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle håndtag og kontakter tørre, rene og fri for olie og fedt.

20 Reparationer

Dette værktøj opfylder de relevante sikkerhedsbestemmelser. Få dit værktøj repareret på et autoriseret DeWALT-værksted. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Pudsning af maling

Overhold sikkerhedsbestemmelserne for pudsning af maling. Vær særlig opmærksom på følgende:

1 Anvend altid en støvsuger til støvfjernelse, hvis det kan lade sig gøre.
2 Vær særlig forsigtig ved pudsning af maling, der kan være baseret på bly:

• Børn og gravide bør holde sig væk fra arbejdsområdet.
• Alle personer i arbejdsområdet skal anvende særlige masker, der beskytter mod støfi [anû\~e fra blybaseret maling.
• Der må ikke spises, drikkes eller ryges i arbejdsområdet.

3 Fjern støvpartikler og andet affald på ansvarlig måde.

Kontroller emballagens indhold

Emballagen indeholder:

1 Båndslibemaskine
1 Støvpose
1 Sæt pudsebånd
1 Brugervejledning
1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A)

Din bändpudser DW432/DW433 er beregnet til professionel anvendelse.

1 Afbryder
2 Låseknap
3 Forreste håndtag
4 Støvudsugning fra
5 Hjul til indstilling af båndhastighed (DW433)
6 Rulle
7 Spændearm
8 Knap til centrering af bänd
9 Støvpose

El-sikkerhed

Elmotoren er kun beregnet til én spænding.

Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Dit DeWALT-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.)

Den mindste lederstørrelse er 1,5 mm².

Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Montering og centrering af pudsebåndet (fig. B1 & B2)

Dette værktøj er beregnet til pudsebånd i formatet 75 x 533 mm.

• Drej spændearmen (7) med uret, indtil den er i udløsningsstilling.
• Tag pudsebåndet (10) af.
• Anbring et nyt pudsebånd og kontroller, at pilen på pudsebåndets inderside peger i samme retning som pilen på maskinen.
• Drej spændearmen (7) mod uret, indtil den er i låsestilling.
• Tænd maskinen og drej knappen til centrering af båndet (8), indtil pudsebåndet er centreret på rullen (6).

Justering af det forreste håndtag (fig. C)

Positionen af det forreste håndtag kan justeres for at opnå optimal styring. Standardpositionen er oven på værktøjet.

• Løsn skruen (11) midt på det forreste håndtag (3).
• Tag håndtaget fra soklen og anbring det på den anden sokkel enten oven på (12) eller på forsiden (13) af værktøjet.
• Sørg for, at håndtaget er monteret korrekt på soklen.
• Stram skruen.

DW433 – Sådan indstilles den elektroniske hastighedskontrol (fig. A)

Med den elektroniske hastighedsindstilling (5) kan bändhastigheden reguleres trinløst fra 260 til 420 m/min.

• Indstil omdrejningskontrollen på den ønskede hastighed. Den rigtige indstilling er dog i høj grad et spørgsmål om erfaring.
• Hårdere materialer kræver generelt højere hastigheder.

Støvudsugning (fig. D1 & D2)

Pudsning af træ producerer støv. Montér derfor altid en støvpose, der er konstrueret i henhold til gældende direktiver for støvemission.

Anvend aldrig en støvpose eller støvsuger uden at bruge passende beskyttelse for gnister, når du pudser metal.

• Skub støvposen (9) på adapteren (14) over kanterne (15).
• Træk låsekraven (16) op.
• Anbring kanten (17) bag randen (18).
• Ret tapperne (19) ind på linje med fordybningerne (20).
• Skub adapteren (14) fast i støvudsugningsåbningen (21), til den klikker på plads.
• Skub låsekraven ned.

Deaktivering af støvudsugningen

Støvudsugningssystemet kan deaktiveres ved at aktivere støvudsugningens stopventil.

Dermed undgås, at støv blæses mod brugeren.

• Skub omskifteren (4) frem for at lukke ventilen.
• Træk omskifteren tilbage for at åbne ventilen.

Kontroller altid, at støvudsugningens stopventil er åben, när støvposen anvendes.

Brugervejledning

- Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Kontrollér, at alle arbejdsemner, der skal pudses, er sikret ordentligt.
• Anvend kun et let tryk mod arbejdsemnet. Et hårdere tryk forøger ikke pudseeffekten, men øger kun presset på værktøjet og medfører, at sandpapiret ødelægges.
• Undgå overbelastning.

Anvend aldrig maskinen til slibning på magnesium.

• Maskinen tændes: tryk på afbryderen (1).
• Hvis man ønsker vedvarende drift, kan arreteringsknappen (2) trykkes ned.
• Maskinen slukkes: tryk på afbryderen igen.

Pudsning (fig. A)

• Begynd med den groveste pudseskive.
• Flyt værktøjet med lange, strygende bevægelser.
• Check med korte mellemrum det arbejde, der udføres.
• Afbryd altid værktøjet, når arbejdet er afsluttet, og før stikket trækkes ud.

Tømning af støvposen (fig. D1 & D2)

Støvudsugningen er mest effektiv, hvis støvposen tømmes, när den er ca. 1/3 fuld.

• Træk låsekraven (16) op.
• Aftag støvposen (9) og adapteren (14) sammen.
• Tryk på de afmærkede steder (22) for at tage adapteren af støvposen.
• Tøm støvet ved forsigtig at ryste posen.

Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse.

For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Smøring

Dit elværktøj kræver ingen ekstra smøring.

Rengøring

Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

Opslidt værktøj og miljøet

Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et D≡WALT serviceværksted.

DEWALT service

Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT.

På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DeWALT-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •

Vedligeholdelsen eller service af dit DEWALT-værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI •

Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
  Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste DeWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DeWALT. Alternativt kan De også finde en liste over DeWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på følgende adresse: www.2helpU.com
