MANUAL DE USUARIO DW433K DEWALT

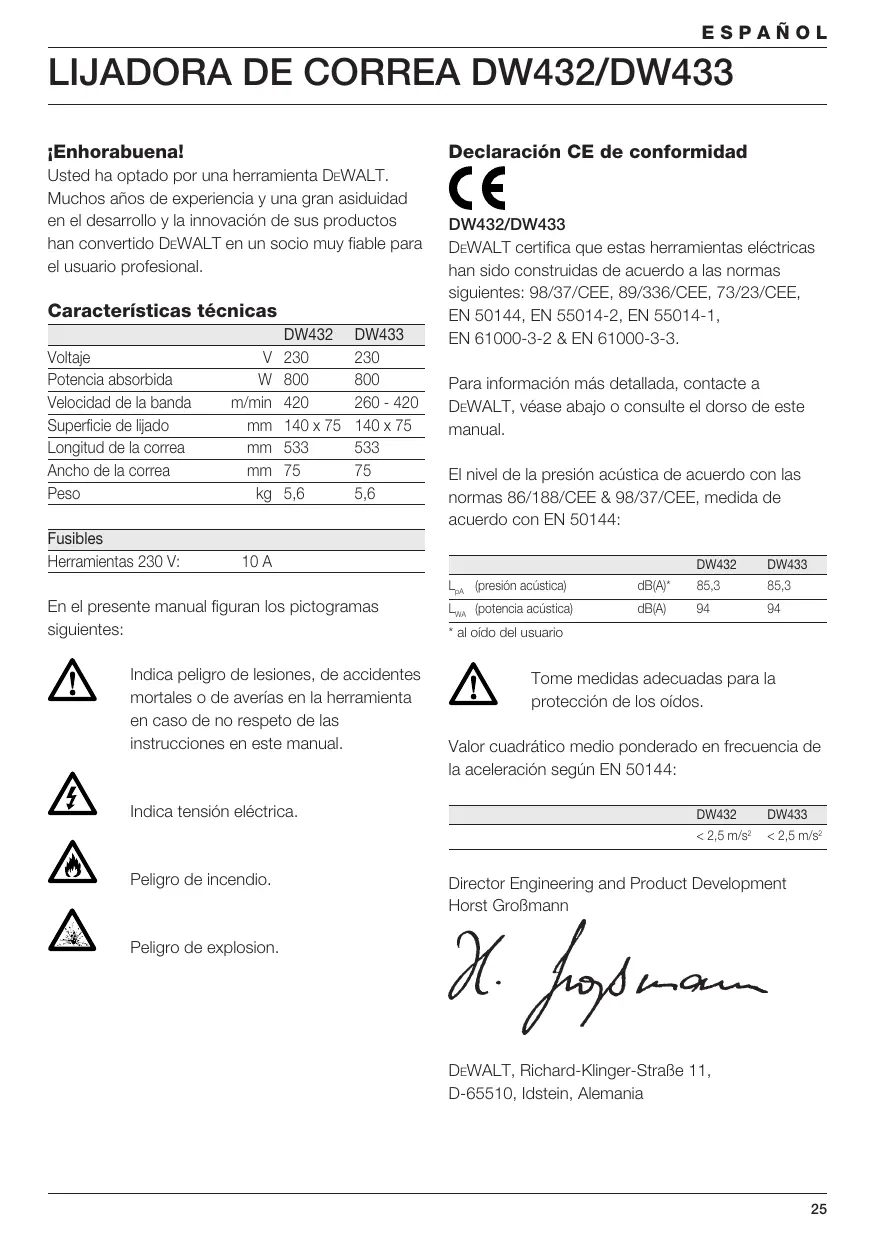

LIJADORA DE CORREA DW432/DW433

iEnhorabuena! Usted ha optado por una herramienta DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovaciôn de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Caracteristicas técnicas DW432 _ DW433 Declaracién CE de conformidad

DW432/DW433 DeWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-8-3. Votae V 230 230 Potencia absorbida W_800 800 Para informaciôn més detallada, contacte a Velocidad de la banda m/min_420 260-420 DeWALT, véase abajo o consulte el dorso de este Superficie de ado mm 140x75 140x75 manual. Longitud de la correa mm 533 53 Ancho de la correa mm_75 75 El nivel de la presién acüstica de acuerdo con las Peso kg 5.6 5,6 normes 86/188/CEE & 98/37/CEE, medida de acuerdo con EN 50144: Fusibles Herramientas 230 V: 10A DWS2 DIESS La (presiôn acüstica) 853 853 En el presente manual figuran los pictogramas LA oienci acistca) EI EI siguientes Indica peligro de lesiones, de accidentes mortales o de averias en la herramienta en caso de no respeto de las instrucciones en este manual. Indica tensiôn eléctrica. Peligro de incendio Peligro de explosion. Faloïdo del usuario

Valor cuadrätico medio ponderado en frecuencia de la aceleraciôn segün EN 50144: Tome medidas adecuadas para la proteccin de los oidos. DW432 <25 ms DW433 <25mS8 Director Engineering and Product Development Horst GroBmann À Jai DEWALT, Richard-Klinger-StraBe 11, D-65510, Idstein, Alemania

ESPANOL Instrucciones de seguridad Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su pais, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea completamente este manual antes de utilizar la herramienta. Mantenga a mano este manual para consultas posteriores. Generalidades 1 Mantenga limpia el ârea de trabajo. Un ärea o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entomo del rea de trabajo. No exponga herramientas a la Iluvia. No utilice la herramienta en ambientes hümedos o mojados. Procure que el ârea de trabajo esté bien iluminada {250 - 300 Lux. No utilice la herramienta donde exista riesgo de incendio o explosiôn, p. #j. en la proximidad de liquidos o gases inflamables. 3 Mantenga alejados a los niños. No permita que niños, otras personas o animales se acerquen al rea de trabajo ni toquen la herramienta o el cable de corriente. 4 Vista ropa de trabajo apropiada. No lleve vestidos anchos ni joyas. Estos podrian ser atrapados por piezas en movimiento. Si tiene el pelo largo, manténgalo recogido y cubierto. Cuando trabaje en ambientes extemos utiice preferentemente guantes y calzado antideslizante apropiados. 5 Protecciôn personal Utiice siempre gafas de protecciôn. Utiice una mascarlla si el trabajo a ejecutar produce polvo u otras particulas volantes. Si esas particulas estän a una temperatura considerablemente caliente utiice también un delantal de trabajo. Lieve puesta siempre la protecciôn auditiva. Lieve un casco de seguridad en todo momento. 6 Protéjase contra las descargas eléctricas. Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberias, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (p. ej humedad elevada, formaciôn de polvo metélico, etc.), se puede mejorar la seguridad eléctrica intercalando un transformador de separaciôn o un disyuntor con derivaciôn a tierra (F1). 7 No intente realizar demasiadas cosas al mismo tiempo Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 8 Esté siempre alerta Concéntrese en lo que esté haciendo. Use el sentido comün. No maneje la herramienta cuando esté cansado. 9 Sujete bien la pieza de trabajo Utlice abrazaderas o un tomo para sujetar la pieza de trabajo. Es més seguro que sujetarla con la mano y le permite utiizar ambas manos para manejar la herramienta. 10 Conecte los accesorios para la extracciôn de polvo. Si se suministran adaptadores para la conexion de accesorios extractores y para el almacenamiento del polvo, asegürese de que conectarlos y utlizarlos adecuadamente. 11 Retire las Ilaves de maniobra Antes de poner la herramienta en marcha, asegürese de que las Ilaves y utensilios de reglaje hayan sido retirados. 12 Cables alargadores Compruebe que el cable alargador no presente despecfectos antes de utiizarlo. Al utiizar las herramientas en exteriores, utiice exclusivamente aquellos cables prolongadores diseñados para estas condiciones. 13 Utilice la herramienta adecuada. En este manual, se indica para qué uso estä destinada cada herramienta. No utiice herramientas o dispositivos acoplables de baja potencia para ejecutar trabajos pesados. La herramienta funcionarä mejor y con mayor seguridad si se utiiza de acuerdo con sus caracteristicas técnicas. No fuerce la herramienta. Atenciénl! El uso de otros accesorios, adaptadores, o la propia utlizaciôn de la herramienta en cualquier forma que no sea la recomendada en este manual de instrucciones puede presentar riesgo de lesiones a los usuarios. 14 Compruebe que no haya piezas averiadas. Antes de utilizarla, compruebe cuidadosamente que la herramienta y el cable de corriente no presenten desperfectos.

ESPANOL Compruebe que no existan piezas méviles mal alineadas o atascadas, piezas quebradas, protectores o interruptores dañados e interruptores. © cualquier otro condicionante que pueda afectar al funcionamiento correcto de la herramienta. Asegürese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utiice la herramienta si no es posible apagar y encender elinterruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamés intente repararla usted mismo. 15 Desconecte la herramienta. Desconecte la herramienta y no la pierda de vista hasta que haya dejado de funcionar completamente Desenchufe la herramienta cuando no la esté utiizando, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones. 16 Evite ponerla en funcionamiento involuntariamente. No sostenga la herramienta con un dedo en el interruptor. Asegürese de que la herramienta esté apagada cuando la enchufe. 17 No someta el cable de alimentaciôn a presiôn innecesaria. No sostenga nunca la herramienta por el cable. Nunca tire del cable para desconectarlo del enchufe. Proteja el cable de las fuentes de calor, del aceite y de las aristas vivas. 18 Guarde las herramientas que no utilice. Las herramientas eléctricas que no se utiizen deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 19 Tenga cuidado al realizar labores de mantenimiento. Mantenga sus herramientas afladas y limpias para trabajar mejor y de forma més segura. Siga las instrucciones de mantenimiento y sustituciôn de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa. 20 Reparaciones Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Haga reparar su herramienta en Centros de Servicio DEWALT. Las reparaciones deben llevarse a cabo por personal cualficado, utiizando piezas de recambio originales. Caso contrario podria provocar situaciones de riesgo considerable para el usuario. Lijado de pintura Al ljar la pintura, observe las normas aplicables. Preste especial atenciôn a lo siguiente: 1 Siempre que sea posible, utlice un aspirador para eliminar el polvo. 2 Tenga especial cuidado cuando lie pintura que pueda tener una base de plomo: + No permita que los niños ni las mujeres embarazadas accedan a la zona de trabajo. + Todas las personas que entren en la zona de trabajo deberän Ilevar una mascarila especialmente diseñada para proteger del polo y las emanaciones procedentes de la Pintura al plomo. + No coma, beba ni fume en la zona de trabajo. 3 Elmine de forma segura las particulas de polvo y los demés residuos que se produzcan. Verificacién del contenido del embalaje El paquete contiene: 1 Lijadora de banda 1 Bolsa para el polvo 1 Juego de correas ljadoras 1 Manual de instrucciones 1 Dibujo despiezado + Compruebe si la herramienta, piezas o accesorios han sufrido algün daño durante el transporte. + Tômese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripciôn (fig. A) La lijadora de correa DW432/DW433 ha sido diseñada para aplicaciones profesionales. 1 Interruptor de marcha/parada 2 Botôn de funcionamiento continuo 8 Empuñadura delantera 4 Cierre de la extracciôn de polvo 5 Dial de control de velocidad (DW433) 6 Rodilo 7 Palanca de fijaciôn 8 Perilla de centrado de la correa 9 Bolsa para el polvo

ESPANOL Seguridad eléctrica El motor eléctrico ha sido diseñado para un solo voitaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de caracteristicas.

Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexién a tierra. Sustituciôn de cable o enchufe Al sustituir el cable o el enchufe hägalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. Utilizacién de un cable de prolongacién En caso de que sea necesario utilizar un cable de prolongacién, deberä ser un cable de prolongaciôn aprobado, adecuado para la potencia de esta herramienta (véanse las caracteristicas técnicas). La secciôn minima de conductor es de 1,5 mm? Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Montaje y ajustes

Montaje y centrado de la correa lijadora (fig. B1 & B2) La heramienta utilza correas ljadoras de 75 x 533 mm. + Gire la palanca de fjaciôn (7) en el sentido de las aguias del reloj hasta que esté en la posiciôn de liberaciôn + Extraïga la correa ljadora (10) + Goloque una nueva correa ljadora aseguréndose de que la flecha dibujada en el interior de la correa ljadora esté orientada en la misma direcciôn que la flecha de la mäquina. + Gire la palanca de fjaciôn en sentido contrario a las agujas del reloj hasta que esté en la posiciôn de fijaciôn. + Encienda la méquina y gire la perilla de centrado de la correa (8) hasta que la correa ljadora quede centrada sobre el rodillo (5). Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Ajuste de la empuñadura delantera (fig. C) Se puede ajustar la posiciôn de la empuñadura delantera para un control éptimo. La posicién por defecto esté en la parte superior de la herramienta. + Afoje el tornill (1 1) situado en el centro de la empuñadura delantera (3). + Quite la empuñadura del adaptador y coléquela sobre el adaptador alternativo, bien en la parte superior (12) o delantera (13) de la herramienta. + Asegürese de que la empuñadura queda adecuadamente montada. + Apriete el tomillo. DW433 - Ajuste del control electrénico de velocidad (fig. A) La velocidad de la correa se puede variar progresivamente entre 260 y 420 m/min mediante el dial de control electrénico de velocidad (5). + Coloque el control en el nivel deseado. El ajuste adecuado se aprende empiricamente. + En general, para materiales mäs duros se precisa un valor superior. Extracciôn de polvo (fig. D1 & D2)

+ Deslice la bolsa para el polvo (9) en el adaptador {14) por los bordes (15). + Tire del aro de cierre (16) hacia arriba. + Locale la corona (17) situada detrés del borde (18). + Haga coincidir las orejetas (19) con las ranuras (20) + Empuje firmemente el adaptador (14) dentro del orificio de extracciôn del polvo (21) hasta que encaje en su sitio con un clic. + Empuje el aro de cierre hacia abajo. Ya que el ljado de madera genera polvo, siempre se debe instalar una bolsa para el polo cuyo diseño cumpla las directivas aplicables acerca de la emisiôn de polvo. No utiice bolsas para el polvo o aspiradoras sin protecciôn adecuada contra las chispas al ljar metal. Cierre de la extracciôn de polvo El sistema de extracciôn de polvo se puede desactivar activando la välvula de cierre de extracciôn de polvo. Esto evitarä que el polo vuele hacia el operador.

ESPANOL + Para cerrar la välvula, empuie el interruptor (4) hacia delante. + Para abrir la vélvula, tire del interruptor hacia aträs. A Cuando utilce la bolsa para el polvo, siempre debe asegurarse de que la vélula de cierre de extraccién de polo estä abierta, Instrucciones para el uso VAN *_Respete siempre las instrucciones de seguridad y las normas de aplicaciôn. « Sujete bien la pieza de trabajo. + Ejerza sélo una ligera presiôn sobre el material. Una presiôn excesiva no mejora el efecto de ljado, sino que produce una mayor carga sobre la herramienta y puede romper el papel de lija. + Evite la sobrecarga. VAN io se debe lijar nunca magnesiol Encendido y apagado (fig. A) + Encendido: pulse el conmutador onvoff (1) + Para un funcionamiento continuado, apriete también el botén de bloqueo (2). + Apagado: apriete nuevamente el conmutador onvoft. Lijado (fig. A) + Gomience con el tamaño de grano mäs grueso. + Desplace la herramienta en carreras largas, de barrido. + Compruebe su trabajo a intervalos cortos. + Siempre se debe desconectar la herramienta nada més terminado el trabajo y antes de desenchufarla. Montaje de la bolsa para el polvo (fig. D1 & D2) Para una eliminaciôn eficaz del polvo, vacie la bolsa cuando se haya llenado en un tercio. + Tire del aro de cierre (16) hacia arriba + Extraïga la bolsa para el polvo (0) y el adaptador

+ Presione en los sitios marcados (22) para extraer el adaptador de la bolsa para el polvo. + Sacuda suavemente la bolsa para el polo Consulte a su proveedor si desea informaciôn mâs detallada sobre los accesorios apropiados. Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un minimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

Lubricaciôon Su herramienta eléctrica no requiere lubricaciôn adicional

Limpieza Evite que se obturen las ranuras de ventilaciôn y limpie el exterior con regularidad utiizando un paño suave.

Herramientas desechadas y el medio ambiente Lieve la herramienta vieja a un Centro de Servicio DEWALT, donde ser4 eliminada sin efectos perjudiciales para el medio ambiente.

Si no queda totamente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamaciôn, juntamente con la mquina completa, asi como la factura de compra y le ser presentada la mejor soluciôn.

+ UN ANO DE SERVICIO GRATUITO +

Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrä obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

+ UN ANO DE GARANTIA +

Si su producto DEWALT presenta algün defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustituciôn gratuita de todas las piezas defectuosas siempre y cuando: + El producto no haya sido utilzado inadecuadamente. + No se haya intentado su reparaciôn por parte de una persona no autorizada. + Se presente la prueba de compra. Para la localizaciôn del Centro de Servicio DEWALT més cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e informaciôn completa sobre nuestro servicio postventa en www.2helpU.com
