Produkttype	Båndsliper
Merke	DEWALT
Modell	DW433K
Spenning	230 V
Inngangseffekt	800 W
Båndhastighet	260 - 420 m/min (variabel)
Slipoverflate	140 x 75 mm
Bånddimensjoner	533 x 75 mm
Vekt	5,6 kg
Dobbelt isolert	Ja, klasse II
Elektronisk hastighetskontroll	Ja (DW433)
Lydtrykknivå	85,3 dB(A)
Lydeffektnivå	94 dB(A)
Vektet akselerasjon	< 2,5 m/s²
Anbefalt sikring	10 A
Innhold	Sliper, støvsugerpose, sett med slipebånd, bruksanvisning, eksplodert tegning
Vedlikehold	Ingen smøring nødvendig; rengjør ventilasjonssporene regelmessig med en myk klut
Sikkerhet	Bruk vernebriller, støvmaske og hørselvern; unngå løse klær og smykker
Reservedeler og reparasjonsmulighet	Reparasjoner kun av godkjent DeWALT-service; bruk originale deler
Garanti	1 år gratis vedlikehold og 1 år garanti på fabrikasjonsfeil

Ofte stilte spørsmål - DW433K DEWALT

Hvordan bytter jeg slipebåndet på DW433K?

Drei låsespaken med klokken for å låse opp, fjern det gamle båndet, plasser det nye i henhold til retningspilen drei så spaken motsatt vei for å låse. Slå på verktøyet og juster sentreringsknappen om nødvendig.

Hvordan justerer jeg hastigheten på modell DW433?

DW433 er utstyrt med en elektronisk hastighetskontroll (5) som gir kontinuerlig hastighetsjustering mellom 260 og 420 m/min. Drei regulatoren for å velge hastighet tilpasset materialet.

Hvordan installerer jeg støvsugerposen?

Skyv posen over adapterens kanter, løft låseringen, plasser kanten bak kanten, juster markeringene, trykk adapteren godt inn i utsugingsåpningen til den klikker på plass, skyv deretter ringen tilbake.

Hvilke tilbehør følger med DW433K?

Pakken inneholder slipemaskinen, en støvsugerpose, et sett med slipebånd, en bruksanvisning og en eksplodert tegning.

Hvordan tømmer jeg støvsugerposen?

Trekk låseringen oppover, fjern pose og adapter, klem på utbulingene for å skille adapteren, rist deretter posen forsiktig for å tømme den. Resirkuler når den er en tredjedel full.

Hvilke sikkerhetstiltak må tas?

Bruk alltid vernebriller, støvmaske og hørselvern. Unngå løse klær og smykker. Sørg for et rent og godt opplyst arbeidsområde. Koble verktøyet fra strømmen før justering eller tilbehørsskifte.

Kan jeg bruke slipemaskinen på metall?

Ja, men ikke bruk støvsugerpose eller støvsuger uten gnistslukker, da sliping av metall kan produsere gnister. Følg spesifikke sikkerhetsinstruksjoner.

Hvordan vedlikeholder jeg DW433K?

Ingen smøring nødvendig. Rengjør ventilasjonssporene regelmessig med en myk klut. Hold håndtak og brytere tørre og rene. Reparasjoner kun av godkjent forhandler.

Hva slags garanti har DW433K?

DeWALT gir 1 år gratis vedlikehold og 1 år garanti mot fabrikasjonsfeil, forutsatt riktig bruk og fremvisning av kjøpsbevis.

Hvor kan jeg finne reservedeler eller få reparert verktøyet mitt?

Kontakt et autorisert DeWALT-serviceverksted. Reparasjoner må utføres av kvalifisert personale med originale deler. Kontaktinformasjon finnes på baksiden av bruksanvisningen eller på www.2helpU.com.

BRUKSANVISNING DW433K DEWALT

5 Personlig beskyttelse

11 Fjern justernogler og skruenogler

Samling og justering

Træk stikket ud af stikkontakten indensamling og justering.

Starte og stoppe (fig. A)

Kontakt din forhandler for at få yderligere information om det passende tilbehor.

Vedligeholdelse

Du har valgt et DeWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DeWALT til en av de mest pålitetige partnere for profesjonelle brukere.

Tekniske data

	DW432		DW433
Spenning	V	230	230
Motoreffekt	W	800	800
Båndastighet	m/min	420	260 - 420
Slipeflate	mm	140 x 75	140 x 75
Bändlengde	mm	533	533
Bändbrede	mm	75	75
Vekt	kg	5,6	5,6

Sikring:
230 V	10 A

Følgende symboler brukes i dette instruksjonsboken:

Betegner risiko for personskade, livsfare ell er odeleggelse av verktoyet dersom instruksene i denen instrusjonsboken ikke folges.

Betegner risiko for elektrisk støt.

Brannfare.

Eksplosjonfare.

CE-Sikkerhetserklaring

DW432/DW433

DeWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Bruk egnet verneutstyr for a beskytte horselen.

Den veide geometriske middelverdien av aktselerasjonsfrekvensen i falg EN 50144:

	DW432	DW433
	< 2,5 m/s2	< 2,5 m/s2

Ta deg tid til à lese noye gjennom
bruksanvisningen För du begyinner Å bruke
verktøyet.

Ta vare på bruksanvisingen for senere bruk.

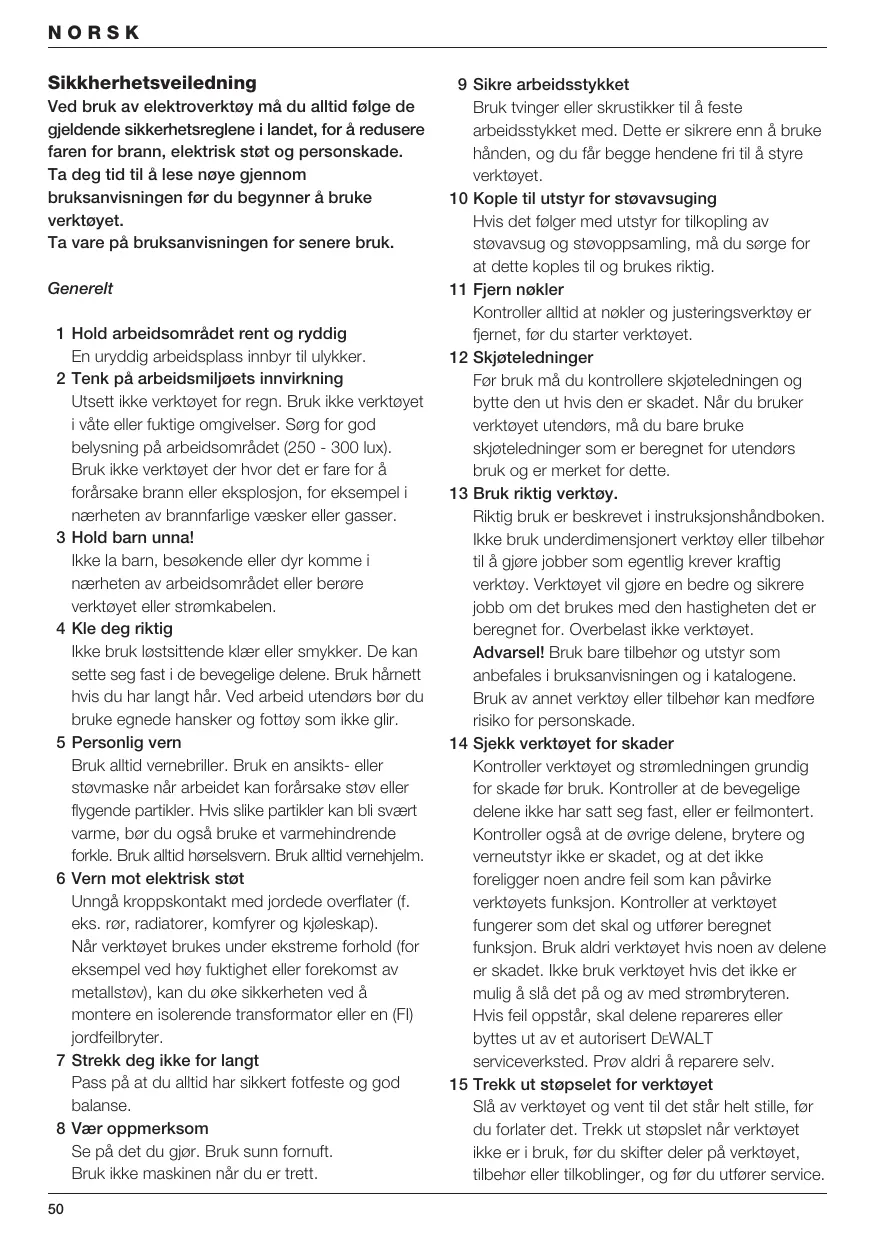

Generelt

En uryddig arbeidsplass innbyr til ulykker.

2 Tenk på arbeidsmiljoets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller faktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for Å forårsake brann eller eksplosion, for eksempel iærheten av brannfarlige væsker eller gasser.

3 Hold barn unna!

Ilke la barn, besokende aller dyr kommt i nærheten av arbeidsområdet aller berore verktoyet aller stromkabelen.

4 Kle deg riktig

Ikke bruk lolesttende klær ellmer smykker.De kan sette seg fast i de bevegelige delene.Bruk harnett his du har langt hare.Ved arbeid utendors bør du bruke egnede hansker og fottoy som ikke glir.

5 Personlig vern

Bruk alltid vernebriller. Bruk en ansikts-ller
stovmaske nár arbeidet kan forårsake stov aller
flygende partikler. Hvis slike partikler kan blvsvert
varme, bør du ochå bruke et varmehindrende
forkle. Bruk alltid hørsvem. Bruk alltid vernehjelm.

6 Verm mot elektrisk støt

Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjoleskap). När verktøyet brukes under ekstreme forhold (fo eksempel ved hoy fuktigkeit aller forekomst av metallstøv), kan du øke sikkerheten ved Å montere en isolerende transformator erler en (Fl) jordfeilbryter.

7 Strekk deg/DDke for langt

Pass pà at du alltid har sikkert fotfeste og god balanse.

8 Vær oppmerksom

Se pà det du gjør. Bruk sunn fomuft.

9 Sikre arbeidsstykket

Bruktvinger skrustikker til a feste arbeidsstykket med. Dette er sikrere enn a bruke händen, og du fär begge hendene fri til a styre verktøyet.

10 Kople til utstyr for stovavsuging

Hvis det følger med utstyr for tilkoplig av støvavsug og støvoppsamling, ma du sorge for at dette kuples til og brukes riktig.

11 Fjern nokler

Kontroller alltid at nokler og justeringsverktoy er fjernet, for du starter verktoyet.

12 Skjoteledninger

Før bruk mä du kontrollere skjeteledningen og bytte den ut hvis den er skadet. Nár du bruker verktøyet utendørs, mä du bare bruke skjeteledninger som er beregnet for utendørs bruk og er merket for dette.

13 Bruk riktig verktoy.

Riktig bruk er beskrevet i instruksjonshändboken. Ikke bruk underdimensjonert verktøy aller tilbehør til Å gjore jobber som eigentlig krever kraftig verktøy. Verktøyet vil gjore en bedre og sikrere jobb om det brukes med den hastigheten det er beregnet for. Overbelast ikke verktøyet.

Advarel! Bruk bare tilbehør og utstyr som anbefales i brauksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medfrole risiko for persorskade.

14 Sjekk verktøyet for skader

Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelse delene ikke har satt seg fast, eller er feilmontert. Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hjvis noen av delene er skadet. Ikkebru krukvrtoyet hjvis det ikke er mulig Å slå det på og av med strømbryteren. Hvis feli oppstår, skal delene repareres eller byttes ut av et autorisert DeWALT serviceverksted. Prøv aldri Å reparere selv.

15 Trekk ut storpselet for verktøyet

Slå av verktøyet og vent til det står helt stille, før du forlater det. Trekk ut stopslet nær verktøyet ikke er i bruk, før du skifter deler på verktøyet, tilbehør eller tilkobligering, og før du utfører service.

16 Unngå at verktøyet blir startet utilsiktet

Bær畸形vektogyetmedfingerenpabybryteren.

Nár verktóyet ikke er i bruk, på det oppbevares på et tört og sikret sted, inlåst og utilgjengelig for barn.

19 Vær nøye med vedlikeholdet

Hold verktoyet rent og i god stand for bedre og sikrere ytelse. FgIn instruksjonene for vedlikehold og skiffe av tilbehør. Hold alle handtak og brytere tøre, rene og fri for olje og fett.

20 Reparasjoner

Dette verktøyet oppfyller gjeldende sikkerhetskrav. Reparasjon av verktøyet må utføres av en autorisert DeWALT-reparator. Reparasjoner må bare utføres av kvaliferte personer som benyttter originale reserveder, ellers kan bruk av utstyret medfrole betydelig fare.

Sliping av maling

Overhold gjeldende forskritter for slipig av maling.

1 Benytt, om mulig, alltid en stovsuger for stovutsugning.
2 Vær spesielt forsiktig ved sliping av som muligens ineholder bly.

• La ikke barn eller gravide kvinner komme inn på arbeidsområdet.
• Alle personer somkommen inn pa arbeidsomradyet ma bruke en spelasmakke som beskytter mot stov og damper fra blymaling.
• Ikke spis, drikk aller royk på arbeidsområdet.

3 Fjern stovpartikler og alt annet avfall på en forsvarlig mæte.

Kontroll av pakkens innhold

Pakken inneholder:

1 Bandslipemaskin
1 Stovpose
1 Sett med spliceband
1 Instruksjonsbok
1 Splitting

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
  Ta deg tid til a lese noge igjennom instruksjonsboken sik at du forstar innholdet for verktoyet tas i bruk.

Beskrivelse (fig. A)

Din bändslipemaskin DW432/DW433 er konstruert for profesjonell bruk.

1 Strømbryter
2 Låseknapp
3 Fronthandtak
4 Avstengning av støvavsug
5 Nummerskive for hastighetskontroll (DW433)
6 Rull
7 Lasehendel
8 Beltesentereringsknapp
9 Stovpose

Elektrisk sikkerhet

Den elektriske motoren er kun konstrukt for én speffenning. Kontroller alltid at nettspenningen er i overensstemmelse med speffenning på typeskittet.

Hvis det er nodvendig Å bruke skjoteledning, mä manbruke en godkjent skjoteledning som er egnet tildette verktoyets kraftbehov (se tekniske data).

Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av forst.

Montering og justering

Ta alltid stopselet ut av stikkontakten for montering og justering av verktoyet.

Montering og sentrering av slipebandet (fig. B1 & B2)

Verktøyet bruker 75 c 533 mm slimeband.

Vri lasehendelen (7) med klokken til den star i fristilling.
Fjernslipebandet (10).
- Monter et nytt slideband, og kontroller at pilen på innsiden av slidebandet peker i samme retning som pilen på maskinen.
Vri lasehendelen mot klokken til den star i lasestilling.
- Slå på maskinen og vri böändsentringeringsknappen (8) til splicebändet er sentrert på rullen (6).

Justere fronthandtaket (fig. C)

Fronthandtakets stilling kan justeres for 品 gi optimal kontroll. Standardstillingen er på toppen av verktoyet.

• Løsne skruen (11) som befinner seg i midten av fronthåndtaket (3).
• Ta händtaket fra braketen og sett det på den alternative braketen, enten på toppen (12) eller på forsiden (13) av verktøyet.
  Forviss deg om at handtaket sitter som det skal.
  Stram skruen.

DW433 - Innstilling av den elektroniske turtallsregulatoren (fig. A)

Bandhastigheten kan varieres trinnlost fra 260 til 420m / min ved hjelp av den elektroniske turtallsregulatoren (5).

• Innstill den elektroniske turtall-regulatoren på onsket niva. Erfaring vil imidlertid vise hva som er riktig innstilling.
• Generelt sagt krever hardere materialer en høyere innstilling.

Stovavsug (fig. D1 & D2)

Bruk ikke stovpøse eller støvsuger ved sliping av metall uten Å ha gnistbeskyttelse.

• Skyv stovposen (9) på adaptereren (14) over kantene (15).
  Trekk opp lasehylsen (16).

• Finn randen (17) bak kanten (18).

• Sett tappene (19) på linje med sporene (20).

• Skyy adapteren (14) ordentlich inn i stovavsugsutlopet (21), inntil den klikker pä plass.
• Skyv ned lasehylsen.

Avstengning av stovavsug

Stovavsuqssystemet kan deaktiveres ved hjelp av avstengningsventilen for stovavsuget. Dette vil hindre at stov blases mot operatoren.

Lukk ventilen ved a skyve bryteren (4) forover.
- Apne ventilen ved á trekke bryteren bakover.

Nár du bruker stovposen, má du alltid forvisse deg om at avstengningsventilen for stovavsuget er Åpen.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

• Sikre arbeidsstykket.
• Ved pissing skal maskinen bare trykkes lett mot arbeidsstykket. Overdrevent trykk øker ikke pusseeeffekten, men medforer kun fare for overbelastning av maskinen, eventuelt at slipepapiret ryker.
• Ikke overbelast verktøyet.

Ilke slipig magnesium!

Skru pà og av (fig. A)

• Sla pà: trykk inn strombryteren (1).
• For kontinuereg suk, trykk och på holdeknappen (2).
• Slå av: trykk på strømbryteren igjen.

Sliping (fig. A)

• Begynn med groveste korn.
• Beveg verktøyet med lange, rolige bevegelser.
• Sjekk arbeidet ditt med korte mellomrom.
• Skru alltid AV maskinen nár arbeidet er avsluttet og før stöpselet tas ut av stikkontakten.

Tommestovposen (fig.D1&D2)

• Trekk opp lasehylsen (16).
  Fjern stovposen (9) og adaptersen (14)ammen.

• Klem på markerte stedene (22) for Å ta adapteren av støposen.
  Rist forsiktig ut av stovposen.

Din forhandler kan gi naermere opplysninger om egnet tillegsutstyr.

Vedlikehold

Ditt DEWALT-elektronverktoy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjoring av verktoyet.

Smoring

Ditt elektverktoy trenger jakke ekstra smoring.

Rengjaring

Hold ventilasjonsspaltene Åpane og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktoy og miljoet

Vern naturen. Kast ikke Produktet sammen med annet avfall nær det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DEWALT service

Dersom det skulle oppsta feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon erler ta Kontakt med DeWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner blendret, noe som ikke blir opplynse separat.

GARANTI

30 DAGERS FORNØYD-KUNDEGARANTI

Hvis du ici er tilfreds med ditt DEWALT verktoy, kan det returneres innen 30 dager til din DEWALT forhandler ell er til et DEWALT autorisert serviceverksted og du kan bytte eller fape Pengene tilbake. Kvittering ma fremlegges.

Skulle ditt DeWALT verktøy trenge vedlikehold erer service i de Forste 12 manedene etter det ble kjopt, vil dette bl utfort gratis av et autorisert DeWALT serviceverksted.

Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehors- og reservedelskostnader ingaar ikke. Kvittering ma fremlegges.

1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjopsdato at ditt DEWALT-product har feil ellermangler som skyldes material-ller fabrikasjonsfeit, garanterer vi a erstatte alle defekte deler gratis aller, etter egen vurdering, erstatte verktoyet Gratis forutsatt at:

• Verktøyet seks er blitt brukt skjodeslost.
• Reparasjoner bare er blitt utfør av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved Å kontakte DeWALT. Alternativ kan du finne en liste over DeWALT autoriserte serviceverksteder og komplett informasjon om vår erter-salg-service på Internett-adressen.Var:

www.2helpU.com
