DW433K - Slibemaskine DEWALT - Gratis brugsanvisning og manual

Produkttype	Båndsliber
Mærke	DEWALT
Model	DW433K
Forsyningsspænding	230 V
Optaget effekt	800 W
Båndhastighed	260 - 420 m/min (variabel)
Slibeoverflade	140 x 75 mm
Bånddimensioner	533 x 75 mm
Vægt	5,6 kg
Dobbelt isolering	Ja, klasse II
Elektronisk hastighedsregulator	Ja (DW433)
Lydtryksniveau	85,3 dB(A)
Lydeffektniveau	94 dB(A)
Vægtet acceleration	< 2,5 m/s²
Anbefalet sikring	10 A
Indhold i pakken	Sliber, støvsugerpose, sæt slibebånd, manual, eksplosionstegning
Vedligeholdelse	Ingen smøring nødvendig; rengør jævnligt ventilationsåbningerne med en blød klud
Sikkerhed	Bær briller, støvmaske og høreværn; undgå løstsiddende tøj og smykker
Reservedele og reparationsmuligheder	Reparationer kun hos en autoriseret Dewalt-servicecenter; brug originale dele
Garanti	1 års gratis vedligeholdelse og 1 års garanti mod fabrikationsfejl

Ofte stillede spørgsmål - DW433K DEWALT

Hvordan skifter jeg slibebåndet på DW433K?

Drej låsehåndtaget med uret for at låse op, fjern det gamle bånd, sæt det nye på med pilens retning i tankerne, og drej derefter håndtaget mod uret for at låse. Tænd værktøjet og juster centreringsknappen om nødvendigt.

Hvordan indstiller jeg hastigheden på model DW433?

DW433 er udstyret med en elektronisk hastighedsregulator (5), der giver kontinuerlig hastighedsjustering mellem 260 og 420 m/min. Drej regulatoren for at vælge den hastighed, der passer til materialet.

Hvordan installerer jeg støvsugerposen?

Skub posen over adapterens kanter, løft låseringen, placer kanten bag kanten, juster markeringerne, skub adapteren fast ind i udsugningsudtaget, indtil den klikker på plads, og skub derefter ringen tilbage.

Hvilket tilbehør følger med DW433K?

Pakken indeholder sliberen, en støvsugerpose, et sæt slibebånd, en brugsanvisning og en eksplosionstegning.

Hvordan tømmer jeg støvsugerposen?

Træk låseringen opad, fjern enheden med pose og adapter, knib bulerne for at adskille adapteren, og ryst derefter posen forsigtigt for at tømme den. Genbrug den, når den er en tredjedel fuld.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær altid beskyttelsesbriller, støvmaske og høreværn. Undgå løstsiddende tøj og smykker. Sørg for et rent og godt oplyst arbejdsområde. Afbryd værktøjet fra strømmen før enhver justering eller tilbehørsskift.

Kan jeg bruge sliberen på metal?

Ja, men brug ikke støvsugerposen eller en støvsuger uden gnistfanger, da slibning af metal kan producere gnister. Følg specifikke sikkerhedsanvisninger.

Hvordan vedligeholder jeg DW433K?

Ingen smøring er nødvendig. Rengør jævnligt ventilationsåbningerne med en blød klud. Hold håndtag og kontakter tørre og rene. Reparationer må kun udføres af en autoriseret forhandler.

Hvad er garantien for DW433K?

DeWALT tilbyder 1 års gratis vedligeholdelse og 1 års garanti mod fabrikationsfejl, forudsat korrekt brug og fremvisning af købsbevis.

Hvor kan jeg finde reservedele eller få mit værktøj repareret?

Kontakt et autoriseret DeWALT-servicecenter. Reparationer skal udføres af kvalificeret personale, der bruger originale dele. Kontaktoplysninger findes bag i manualen eller på www.2helpU.com.

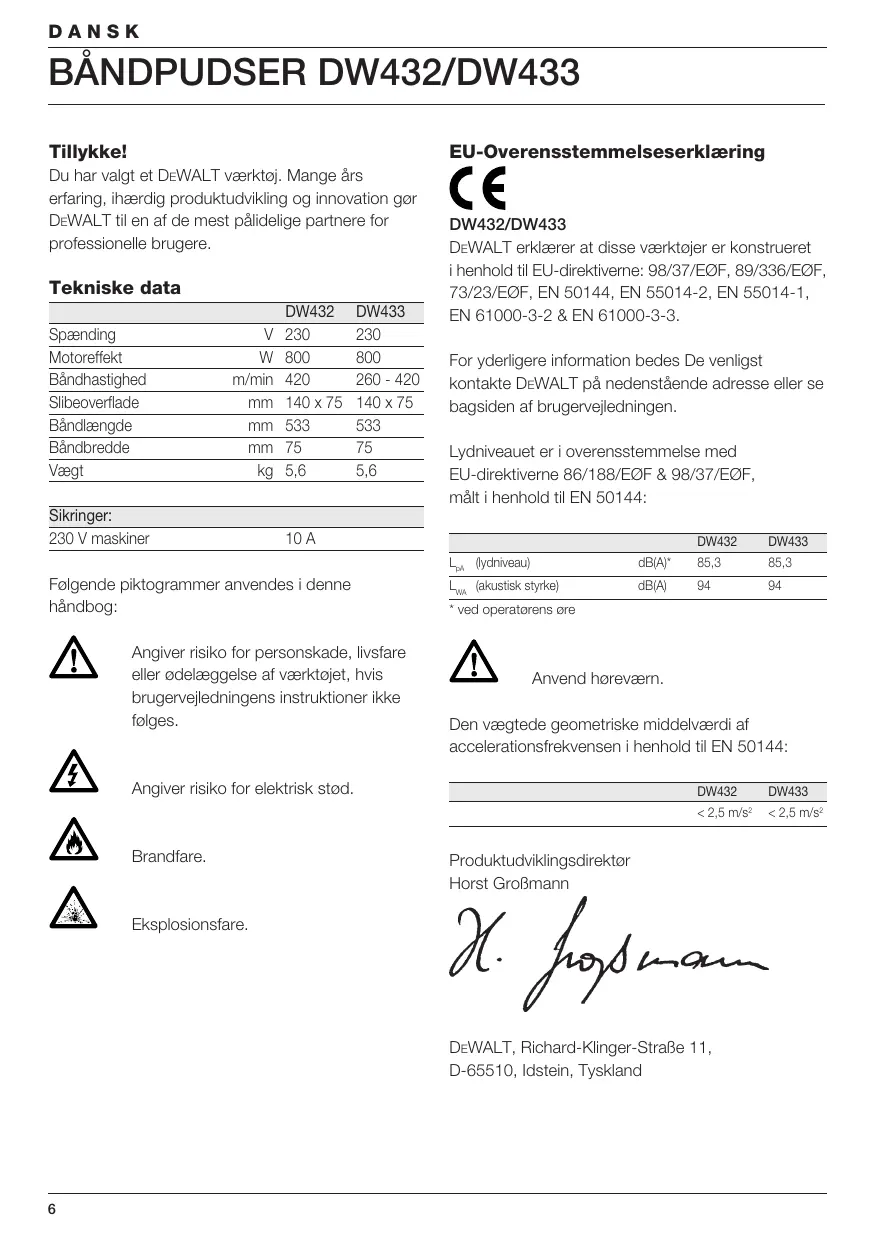

BRUGSANVISNING DW433K DEWALT

Du har valgt et DeWALT værktøj. Mange árs erfaring, ihaerdig produktudvikling og innovation gør DeWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

		DW432	DW433
Spænding	V	230	230
Motoreffekt	W	800	800
Båndastighed	m/min	420	260 - 420
Slibeoverflade	mm	140 x 75	140 x 75
Båndlængde	mm	533	533
Båndbredde	mm	75	75
Vægt	kg	5,6	5,6

Sikringer:

230 V maskiner

10 A

Angiver risiko for personskade, livsfare ell er odelaeggelse af værktøjet, hvis brugervejledningens instruktioner ikke folges.

Angiver risiko for elektrisk stod.

Brandfare.

Eksplosionsfare.

EU-Overensstemmelseserklaerig

DW432/DW433

DeWALT erklær at disse værktjoer er konstrueret i henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

For yderligere information bedes De venligst kontakte DeWALT på nedenstående adresse aller sebagsiden af brugervjedningen.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 98/37/EØF, mål t i hønhold til EN 50144:

		DW432	DW433
LpA (lydniveau)	dB(A)*	85,3	85,3
LwA (akustisk styrke)	dB(A)	94	94

• ved operatørens øre

Anvend horevaern.

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

	DW432	DW433
	< 2,5 m/s2	< 2,5 m/s2

Produktudviklingsdirektor

Horst Großmann

Sikkerhedsanvisninger

När man anvender elværktøj skal de lokale sikkerhedsbestemmelse altid overholds for at nedsætte riskøen for brand, elektrisk stød og persorskader.

Laes heleijkebrugsanvisningomhygggeligt igennem,indenvarktojettagisbrug. Gemdenne manual til fremtidige opslag.

Generelt

1 Hold arbejdsområdet rent.

Rodede områder og bænke kan forvolde ulykker.

2 Tænk på arbejdsmiljoets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige erler[våde pladser. Sørg foren god belysning over arbejdsområdet (250-300 Lux).Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner.F.eks.aldrig i nærheden af let antændelige væsker erller gasser.

3 Hold børn borte

Börn, besogende aller dyr må ikke komme i nærheden af arbejdsområdet aller røre ved værktøjet aller netktablet.

4 Klaed dig rigtigt pa

Bær ikke løsthængende toj aller smykker. De kan sidde fast i beveægelige dele. Brug harnet, hvis du har langt hare. Brug passende handsker og skridsikkert fodtøj, nár du arbejder udendørs.

Brug altid beskyttelsessbriller. Brug ansigts-ller stovmaske, nár brug af værktjoet kan danne stov erller flyvende partikler. Bær ogsa et varmebestandigt forklaede, hvis disse partikler er meget varme. Brug altid horevaern. Bær altid en beskyttelseshjelm.

6 Beskyttele mod elektrisk stod

Undgå kropskontakt med jorde emner (f.eks. rør, radiatorer, komfurer og koleskabe). Nár man bruger værktøjet under ekstreme forhold (f. eks. høj fugtighed, nár der dannes metalsponer osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer erler en (Fl) fejstrømsafbryder.

7 Stræk dig/DDke for meget

Sorg for, at du altid har sikkert fodfeste og balance.

8 Vær opmaerksom

Se pà det du gør. Brug din sunde fornuft.
Brug/DD:
Brug/DD:
nár du er traet.

9 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge händen, og du fær begge hænder fri til arbejdet.

Hvis der findes enheder til at tilslutte stovudsgnings- og stovopsamlingsudstyret, skal man sorge for, at disse er tilsluttet og bruges korrekt.

Kontroller altid at nogler og justerværktøj er fjernet fra værktøjet, inden det startes.

12 Forlaengerkabler

Forbrugenkalforlengerkabletefterses og udskiftes,hvisdeter skadet.Nar man brugervarktojetudendors,mamunk benytteforlaengerkabler,dererberegnettiludendorsbrugogmærkedete dillette.

13 Brug egnet værktj

Denne instruktionsbog rummer en beskrivelse af de formål, som dette værktøj er beregnet til.
Tving违法犯罪er eller tilbehør til at udføre et arbejde, som kræver en kraftig maskine.
Maskinen gør arbejdet bedre ogmere sikkert ved den hastighed, som den er beregnet til.
Værktøj tå ikke forceres.

Advarel! Anvendelse af alt andet tilbehør erller udstyr erler udforelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medfrole risiko for persorskader.

14 Kontroller værktøjet for beskadigede dele

Kontroller omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug. Check de bevægelige dele for skæv indstilling og samaenbrændinger, brud på dele, skader på skærme og kontakter somt alt andet, der kan pāvirke værktøjets Funktion. Kontrolér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregren til. Værktøjetmökke benyttes, hvis en af delene er beskadiget ull defekt. Brug ikke værktøjet, hvis det ikke kan taendes og slukkes ved afbryderen. Alle skadede eller defekte delie skal repareres eller udskiftes på et autoriseret DeWALT-værktsted. Forsøg aldrig selv at reparere værktøjet.

15 Afbryde værktøj

Sluk og vent til værktøjet er standset helt, før du forlader det. Afbryd altid værktøjet, när det ikke er i brug, og før du udskifter nogen som helst værktojsdel, noget som helst tilbehør eller udstdyr, og før der foretages service.

16 Undgå utilsigtet start af værktøjet

Man må违法犯罪.
Sørg for, at违法犯罪 er slukket,
nå ledningen tilsluttes strømmen.

17 Ledningen må ikke misbruges

Bær aldrig værktogjet i ledningen. Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes pa afstand af varme, olie og skarpe kanter.

18 Opbevar værktøjet sikkert, när det ikke bruges

Nár vaerktojet违法犯罪 er i drug, skal det opbevares på et tört, sikkert aflast sted eller uden for bøns rækkevidde.

19 Vedlighehold vaerktojet omhyggeligt

Værktojet skal holds rent og i god stand, for at det kan fungere bedst og sikrest.

Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle händtag og kontakter tørre, rene og fri for olie og fedt.

20 Reparationer

Dette værktøj opfylder de relevante sikkerhedsbestemmelse. Få dit værktøj repareret på et autoriseret DeWALT-værksted.

Reparationer mä kun foretages af dertil kvalificerede personer, som bruger originalereservedele. I modsat fald kan der opstabetydelig fare for brugeren.

Pudsning af maling

Overhold sikkerhedsbestemmelsene for pudsning af maling. Vær saerlig opmaerksom på folgende:

1 Anvend altid en stovsuger til stovfjernelse, hvis det kan lade sig gore.
2 Vær saerlig forsigtig ved pudsnig af maling, der kan vare baseret på bly:

Børn og gravide bør holde sig væk fra arbejdsområdet.
- Alle personer i arbejdsomrddet skal anvende saerlige masker, der beskytter mod stofi [anu~e fra blybaseret maling.
- Der må ikke spises, drikkes eller ryges i arbejdsområdet.

3 Fjern stovpartikler og andet affald på ansvarligmxde.

Kontroller emballagens indhold

Emballagen indeholder:

1 Bandslibemaskine
1 Stovpose
1 Sæt pudseband
1 Brugervejledning
1 Tegning

• Kontroller, at værktøjet,komponenter eller tilbehör, ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstådeen brugervejledning, før du tager vaerktojet i brug.

Beskrivelse (fig. A)

Din bandpudser DW432/DW433 er beregnet til professionnel anvendelse.

1 Afbryder
2 Laseknap
3 Forreste händtag
4 Stovudsgnning fra
5 Hjul til indstilling af bändastighed (DW433)
6 Rulle
7 Spaendearm
8 Knap til centring af bänd
9 Stovpose

El-sikkerhed

Elmotoren er kun beregnet til en spænding.
Kontroller, at stromforsyningen svarer til spændingen på typeskitet.

Dit DeWALT-vaerktoj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Udskifting af kabel ell er stik

Ved udskiftning af kablet aller af stikket skal den bortskaffes pa sikker mäde. Et stik med blottedek kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Anvendelse af forlangerkabel

Hvis der skal bruges forlaengerkabel, skal der anvendes et kabel svarende til vaerktojets strømforbrug. (Se de tekniske speikificationer.)

Den mindste lederstørrelse er 1,5mm^2

Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Montering og centrering af pudsebandet (fig. B1 & B2)

Dette værktøj er beregnet til pudseband i formatet 75 × 533 ~mm .

• Drej spaendearmen (7) med uret, indtil den er i udlosningsstilling.
• Tag pudsebandet (10) af.
• Anbring et nyt pudseband og kontroller, at pilen på pudsebandets inderside peger i samme retning som pilen på maskinen.
• Drej spaendearmen (7) mod uret, indtil den er i lasestilling.
• Tænd maskinen og drej knappen til centering af bändet (8), indtil pudsebändet er centreret på rullen (6).

Justering af det forreste handtag (fig. C)

Positionen af det forreste handtag kan justeres for at opnà optimal styring. Standardpositionen er oven pa værktøjet.

• Løsn skruen (11)midt på det forreste händtag (3).
• Tag händtaget fra sakken og anbring det på den,anden sukkel enten oven på (12) eller på forsiden (13) af værktøjet.
• Sorg for, at handtaget er monteret korrekt på doklen.
• Stram skruen.

DW433 - Sādan indstilles den elektroniske hastighedskontrol (fig. A)

Med den elektroniske hastighedsindstilling (5) kan bandhastigheden reguleres trinlost fra 260 til 420m / min .

• Indstil omdrejningskontrollen på den ønskede hastighed. Den rigtige indstilling er dog i høj grad et spørgsmål om erfaring.
• Hårdere materialer kræver generelt hjere hastigheder.

Stovudsugning (fig. D1 & D2)

Pudsning af træ producerer støv.
Montér derfor altid en stovpse, der er konstrueret i henhold til gældende direktiver for støvemission.

Anvend aldrig en stovpose eller stovsuger uden at bruge passende beskyttelse for gnister, när du pudser metal.

• Skub støvposen (9) på adaptereren (14) over kanterne (15).
• Traek lasekraven (16) op.
  Anbring kanten (17) bag randen (18).
• Ret tapperne (19) ind på linje med fordybningerne (20).
• Skub adapteren (14) fast i stovudugningsåbningen (21), til den klikker på plads.
• Skub lasekraven ned.

Deaktivering af stovudugsningen

Stovudsgnungssystemet kan deaktiveres ved at aktivere stovudsgungengens stopventil.

Dermed undgås, at støv blæses mod brugeren.

• Skub omskifteren (4) frem for at lukke ventilen.
• Traek omskifteren tilbage for at Åbne ventilen.

Overhold altid sikkerhedsinstruktionerne og gaelende foreskrifter.

• Kontrollé, at alle arbejdsemner, der skal pudses, er sikret ordentlich.
• Anvend kun et let tryk mod arbejdsemnet. EtHardere tryk foroger ilke pudseeffekten, men oger kun presset pa varktojet og medforer, at sandpapiret odelaegges.
• Undgå overbelastning.

Anvend aldrig maskinen til silibning pã magnesium.

• Maskinen taendes: tryk pä afbryden (1).
• Hvis man ønsker vedvarende drift, kan arreteringsknappen (2) trykkes ned.
• Maskinen sukkes: tryk på afbryderenigen.

Pudsning (fig. A)

• Begynd med den groveste pudaseskive.
  Flyt vaerktojet med lange, strygende bevagelser.
• Check med korte mellemrum det arbejde, der udfores.
• Afbyn'd altid værktjet, nár arbejdet er afsluttet, og før stikket trækkes ud.

Tömming af stovposen (fig. D1 & D2)

Stovudsgugningen er mest effektiv, hvis stovposentommes, när den er ca. 1/3 fuld.

• Traek lasekraven (16) op.
• Aftag stovposen (9) og adaptersen (14)ammen.
• Tryk på de afmærkede steder (22) for at tage adapteren auf stovposen.
• Tøm støvet ved forsigtig at ryste posing.

Dit elværktøj er fremstillet til at kinne fungere i meget lang tid med mindst mulig veelligeholdelse. For at værktøjet skal kinne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jaevnligt.

Smoring

Holdventilationshullerne Åbne og rengør maskinhuset jævnligt med en blød klud.

Opsli dt varktoj og miljoet

När din maskine er slidt op, beskyt da naturen ved\ ikke at kaste den bort sammen med almindeligt\ affald. Aflever den til et opsamlingssted i din\ kommune eller til et DeWALT serviceværksted.

DEWALT service

Skulle der opsta fejl på produitet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/ prisliste om yderligere information aller kontakt DeWALT.

På grund af forskning og udvikling kan ovenstående specifikationerændres, hvilket ikke meddeles separat.

GARANTI

30 DAGE TILFREDS-KUNDE GARANTI

Fuld tilfredshed aller pengene tilbage.
Hvis du kein er helt tilfreds med dit DeWALT-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage after kobet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

1 ARS FRI VEDLIGEHOLDELSSESSERVICE

Vedligeholdelsen aller service af dit DeWALTværktøj inden for de Forste 12 maneder after købet er gratis hos vore autorisede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservationelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

ET ARS FULD GARANTI

Hvis et DeWALT-værktøj bliver defekt på grund af materiale-eller Produktionsfejl inden for de Forste 12 maneder fra kobsdatoen, vil de defektekomponenter blive udskifitet gratis aller ogsaudskiftes enheden utden beregning underfolgende forudsætninger:

• At apparatet jeg er anvendt forskert.
• At der ikke er udfört uautoriserede reparatoner.
• At dateret købsnota forevises.

Denne garanti tilbydes som en ekstra service og er et tillaeg til forbrugerens øvrige rettigheder.

Oplysninger om nærmestre DeWALT- autoriserede serviceværksted, se aktuelt katalog for videre information ellerkontakt DeWALT. Alternativt kan De ogssa:fnde en liste over DeWALT- autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på følgende adresse: www.2helpU.com

BANDSCHLEIFER DW432/DW433

Ønsker du flere opplysninger, vennligstkontakt DeWALTpà adressen nedenforller se veiledningens baskide.

Lydniváet er i overensstemmelse med 86/188/EEC og 98/37/EEC, mål t i henhold til EN 50144:

		DW432	DW433
LDA (lydnivå)	dB(A)*	85,3	85,3
LwA (akustisk effekt)	dB(A)	94	94

• ved brukerens øre

1 Hold arbeitsområdet rent og ryddig

Bruk seks maskinen när du er trett.

17 Stell pent med ledningen

Baer aldri verktoyet i ledningen. Ikke dra i kabelen nár du skal ta ut stopselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.

18 Oppbevar verktoyet pæ et trygt sted nár det化进程 icke er i bruk

Vær spesielt opmerksom på folgende:

Ditt DeWALT verktoy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.

Skifting av kabel aller stopsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller stopsel. Et stopsel med blottedede kopperledere er farlig hvis det kopies til en strømførende Kontakt.

Sakerhetsanvisningar
