BEDIENUNGSANLEITUNG DW433K DEWALT

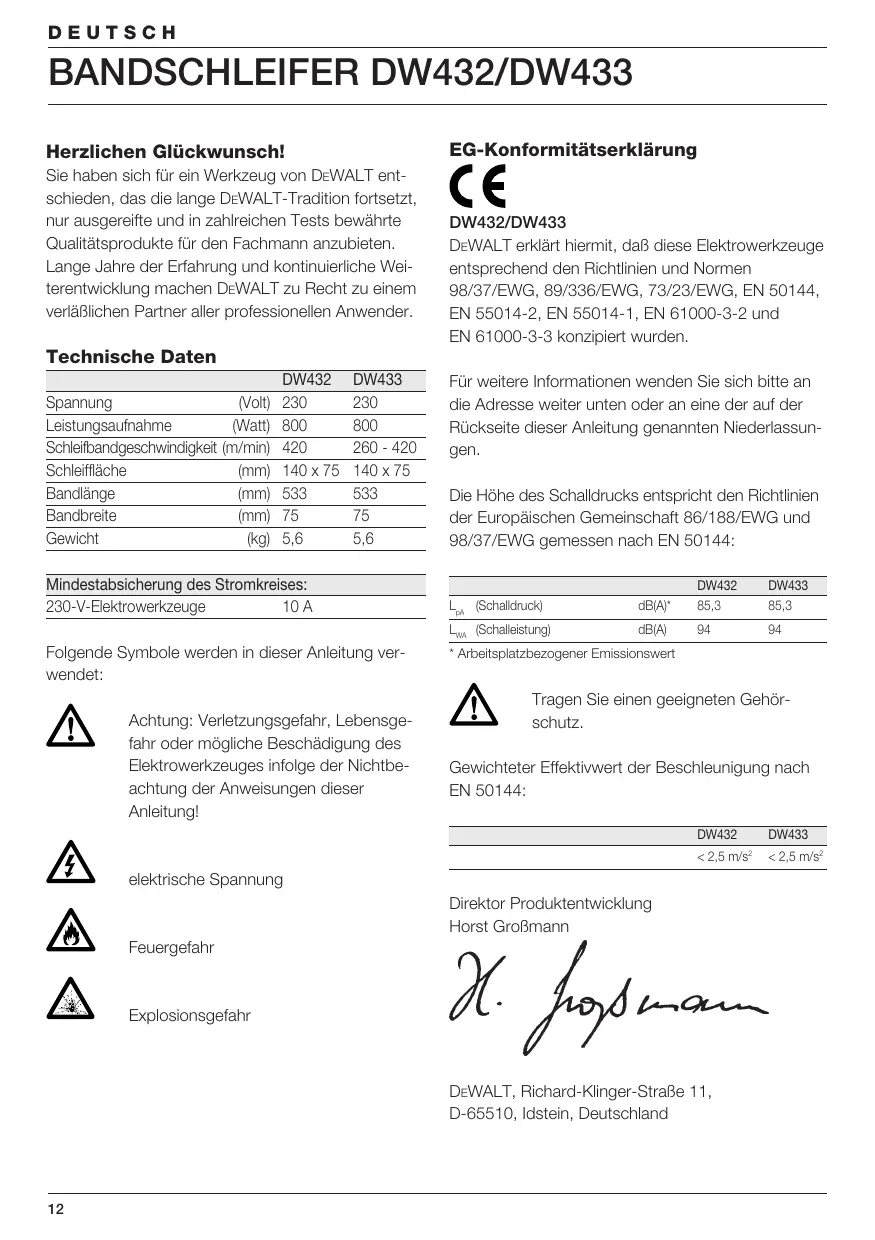

Herzlichen Glückwunsch! Sie haben sich für ein Werkzeug von DEWALT ent- schieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Wei- terentwicklung machen DEWALT zu Recht zu einem verläBlichen Partner aller professionellen Anwender. Technische Daten EG-Konformitätserklärung

DW432/DW433 DEWALT erklärt hiermit, daB diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/ENG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden. DW432 DW433 Für weitere Informationen wenden Sie sich bitte an Spannung {Voit)_230 230 die Adresse weiter unten oder an eine der auf der Leistungsaufnahme (Watt)_800 800 Rückseite dieser Anleitung genannten Niederlassun- Schleifbandgeschwindigkeit (m/min)_420 260 - 420 gen. Schleiffläche {mm)_140x75 140x75 Bandlänge {mm)_533 583 Die Hôhe des Schalldrucks entspricht den Richtlinien Bandbreite {mm)_75 T5 der Europäischen Gemeinschaft 86/188/EWG und Gewicht kg) 56 5.6 98/37/EWG gemessen nach EN 50144: Mindestabsicherung des Stromkreises: DW432 DAS 230-V-Elektrowerkzeuge 10 A {Schalldruck) dBA} 85,3 853 Lu (Schallistung) A M El Folgende Symbole werden in dieser Anleitung ver- wendet Achtung: Verletzungsgefahr, Lebensge- fahr oder môgliche Beschädigung des Elektrowerkzeuges infolge der Nichtbe- achtung der Anweisungen dieser Anleitung! elektrische Spannung Feuergefahr DE & Explosionsgefahr F Arbeitsplatzbezogener Emissionswert

Gewichteter Effektivwert der Beschleunigung nach EN 50144: Tragen Sie einen gesigneten Gehôr- schutz. DW4S2 DW433 <25mS <25m Direktor Produktentwicklung Horst GroBmann faire DEWALT, Richard-Klinger-StraBe 11, D-65510, ldstein, Deutschland

DEUTSCH Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug verwenden. Bewahren Sie diese Anleitung auf. Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfal- gefahren: 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie das Werkzeug keinem Regen aus. Verwenden Sie das Werkzeug nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux. Benutzen Sie das Werkzeug nicht an Orten, wo Feuergefahr oder Explosions- gefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen: 3 Halten Sie Kinder fern! Haïten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dafür, daB Sie das Werkzeug und das Netzkabel nicht berühren 4 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kieidung oder Schmuck, da diese von sich bewegenden Teilen erfaBt werden kënnen. Tragen Sie bei langen Haaren ein Haarnetz. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. 5 SchutzmaBnahmen Tragen Sie stets eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen kënnen. Falls diese Teil- chen heiB sind, so müssen Sie auch eine hitzebe- ständige Schürze tragen. Tragen Sie stets einen Gehërschutz. Tragen Sie stets einen Schutzhelm: 6 Schutz vor elektrischem Schlag Vermeiden Sie Kérperberührung mit geerdeten Teilen, z.B. Rohren, Heizkôrpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen {.B. hohe Feuchtigkeit, Entwicklung von Metalls- taub usw.) kann die elektrsche Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-{F1-)Schutzschalters erhôht werden. 7 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten 8 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Venwenden Sie das Werkzeug nicht, wenn Sie müde sind 9 Sichern Sie das Werkstück Benutzen Sie Spannvorichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten und ermëglicht die Bedienung des Werkzeuges mit beiden Hän- den 10 SchlieBen Sie Vorrichtungen zur Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Werkzeug ange- schlossen werden kônnen, vergewissemn Sie sich, daB diese angeschlossen sind und ord- nungsgemäB venwendet werden. 11 Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstelwerkzeuge entfernt sind. 12 Verlängerungskabel Prüfen Sie vor dem Gebrauch das Verlängerungs- kabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verängerungskabel, die sich für den Einsatz im Freien eignen und entspre- chend gekennzeichnet sind! 13 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäBe Venwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Zubehôrtelle für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährieisten Ihre persônliche Sicherheit. Überlasten Sie das Werkzeug nicht. Warung! Das Venwenden anderer als der in dieser Anleitung empfohlenen Anbaugeräte und Zubehôrtelle oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht der bestimmungsgemäBen Venwendung entspre- chen, kann zu Unfallgefahren führen: 14 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen Überprüfen Sie das Werkzeug und das Netzkabel vor der Arbeit auf Beschädigungen.

DEUTSCH Überprüfen Sie, ob alle beweglichen Telle richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorichtungen und Schalter beschä- digt sind, und ob irgendwelche andere Schäden den einwandireien Betrieb des Werkzeuges beeinträchtigen kënnten. Vergewissern Sie sich, deB das Werkzeug ordnungsgemäB funktionieren wird. Benutzen Sie das Werkzeug nicht, wenn irgendein Teil defekt ist. Venwenden Sie das Werkzeug nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Telle immer von einer unserer autorisieren DEWALT- Kundendienstwerkstätten austauschen. Versu- chen Sie nie, das Werkzeug selber zu reparieren. 15 Ziehen Sie den Netzstecker. Schalten Sie das Werkzeug ab und warten Sie, bis das Werkzeug volkommen zum Stillstand gekommen ist, bevor Sie es unbeaufsichtigt lassen. Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgend- welche Werkzeuge, Zubehôrtelle oder Gerätetelle auswechsen und bevor Sie irgendwelche Wartungsarbeiten vomehmen 16 Vermeiden Sie ein unbeabsichtigtes Einschalten! Tragen Sie das Werkzeug nicht mit dem Finger am Schalter. Vergewissem Sie sich, daB das Gerët ausgeschaltet ist, bevor Sie es an die Stromversorgung anschlieBen. 17 Behandeln Sie das Kabel sorgfätig! Tragen Sie das Werkzeug niemals an seiner Leitung. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen Schützen Sie das Kabel vor Hitze, Ôl und scharfen Kanten. 18 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden: 19 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu Kënnen. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie sämitliche Handgriffe und Schalter trocken, sauber und frei von Ôl und Fett. 20 Reparaturen: Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Lassen Sie Reparaturen nur von einer autorisier- ten DEWALT-Kundendienstwerkstatt ausführen. Reparaturen sind nur von autorisierten Fachkräf- ten und mit Original-Ersatzteilen vorzunehmen: anderfalls kann Unfallgefahr für den Betreiber entstehen. Schleifen von Farbe Beachten Sie die geltenden Regeln zum Schleifen von Farbe. Insbesondere sind folgende Punkte zu berücksichtigen 1 Venwenden Sie zur Staubabsaugung môglichst einen Entstauber gemäB der Norm TRGS 553. 2 Besondere Vorsicht gilt beim Schleifen von bieihaltigen Farben: + Kinder und Schwangere dürfen den Arbeitsplatz nicht betreten. + Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen tragen: + Am Arbeitsplatz nicht essen, trinken oder rauchen. 3 Staubteilchen und jegliche anderen Schieifabtälle sind fachgerecht zu entsorgen. Überprüfen der Die Verpackung enthält: 1 Bandschleifer Staubsack Satz Schleifbänder Bedienungsanieitung Explosionszeichnung ferung

+ Vergewissern Sie sich, daB das Elektrowerkzeug sowie die Zubehèrteile beim Transport nicht beschädigt wurden. + Lesen Sie vor der Inbetriebnahme die Bedienungsanieitung gründiich durch. Beschreibung (Abb. A) Ihr DW432/DW433 Bandschleifer wurde für Profiein- sätze entwickelt. 1 Ein-/Aus-Schalter 2 Veriegelungsknopf für Dauerbetrieb 3 Zweithandgriff 4 Staubabsaugabschaltung 5 Geschwindigkeitswähler (DW433) 6 Rolle 7 Spannhebel

DEUTSCH 8 Bandzentrierknopf 9 Staubsack Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung kon- zipiert. Überprüfen Sie deswegen, ob die Netzspan- nung der auf dem Typenschild des Elektro- werkzeuges angegebenen Spannung entspricht. (| 'MOWALT-Eekrowenaeug ist gemäs EN 50144 zweïfach isoliert; ein Erdleiter ist aus diesem Grunde überlüissig (CH) Beï Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse I (Doppelisolierung) - Geräte Typ 12 für Klasse 1 (Schutzleiter) - Geräte (CH) Ortsveränderiiche Geräte, verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von ei- nem autorisierten Fachbetrieb ausgewechselt wer- den. Ausgetauschte Netzkabel oder -stecker müs- sen danach fachgerecht entsorgt werden. Verlängerungskabel Venwenden Sie ein zugelassenes Verlängerungs- kabel, das für die Leistungsaufnahme des Elektro- werkzeugs ausreichend ist (Vgl. technische Daten) Der Mindestquerschnitt beträgt 1,5 mm°. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vëllig aus. Zusammenbauen und Einstellen

Anbringen und Zentrieren des Schleifbandes (Abb. B1 & B2) Dieses Werkzeug benôtigt 75 x 533 mm Schieif- bänder Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. + Drehen Sie den Spannhebel (7) im Uhrzeigersinn, bis er sich in der Lsestellung befindet + Entiernen Sie das Schieifband (10) + Bringen Sie ein neues Schleïfband an und stellen Sie sicher, dass der Pfeil an der Innenlauffläche des Schisifbandes in die gleiche Richtung weist wie der Pieil auf dem Gerät + Drehen Sie den Spannhebel gegen den Uhrzei- gersinn, bis er sich in der Spannstelung befindet. + Schalten Sie das Gerät ein und drehen Sie den Bandzentrierknopf (8), bis das Schieifband auf der Rolle (6) zentriert ist. Einstellen des vorderen Handgriffs (Abb. C) Die Position des vorderen Handgriffs kann im Hin- blick auf eine optimale Kontrollierbarkeit des Geräts eingestell werden. In der Voreinstellung befndet sich der Griff oben auf dem Werkzeug. + Lôsen Sie die Schraube (11), die sich in der Mitte des vorderen Handgriffs (3) befindet. + Nehmen Sie den Handgriff aus der Fassung und setzen Sie ihn auf die Alternativfassung entweder oben (12) oder vome (18) am Werkzeug + Vergewissern Sie sich, daB der Handgriff richtig sitzt. + Ziehen Sie die Schraube an. DW433 - Einstellen der elektronischen Geschwindigkeitsregelung (Abb. A) Die Bandgeschwindigkeit ist unter Verwendung des: elektronischen Geschuindigkeitswählers (5) von 260 bis 420 m/min stufenlos einstellbar. + Drehen Sie den Regelschalter auf den ge- wünschten Wert. Die erforderliche Einstellung ist eine Erfahrungssache. + Im allgemeinen muB für härteres Material ein hôherer Wert eingestellt werden Staubabsaugung (Abb. D1 & D2)

Bei Holzbearbeitung mit einem Schieifer fällt immer Staub an. Verwenden Sie deswegen immer einen im Einklang mit den geltenden Richtinien für Staubaus- stoB konstruierten Staubsack. Venwenden Sie beim Schlelfen von Metall weder Staubsack noch Staubabsaugung ohne entsprechenden Funkenschutz.

DEUTSCH + Schieben Sie den Staubsack (9) über die Kanten (15) auf den Adapter (14). + Ziehen Sie den Sicherungsring (16) nach oben. + Plazieren Sie die Felge (17) hinter der Kante (18). + Richten Sie die Zapfen (19) mit den Aussparun- gen (20) aus. + Drücken Sie den Adapter (14) fest in den StaubabsaugauslaB (21), bis er in seiner Lage einrastet. + Drücken Sie den Sicherungsring nach unten. Staubabsaugabschaltung Das Staubabsaugsystem kann ausgeschaltet wer- den, indem das Staubabsaug-Absperrventil betätigt wird. Dies verhindert, daB der Staub in Richtung Bediener geblasen wird + Um das Ventil zu schlieBen, schieben Sie den Schalter (4) nach vome + Um das Ventil zu ôfinen, zichen Sie den Schalter nach hinten.

Gebrauchsanweisung A + Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften. + Achten Sie darauf, daB alle zu schleifenden Materialien ausreichend gesichert sind. + Drücken Sie beim Schleifen das Werkzeug nur leicht an. Übermäfiger Druck verbessert die Schleifqualität nicht, die Belastung des Elektro- werkzeuges wird hierdurch lediglich erhôht und das Schleifpapier reiBt. + Vermeiden Sie Überlastungen. Bei Venwendung des Staubsacks stellen Sie stets sicher, daB das Staubabsaug- Absperrventil geëfnet ist. Schleifen Sie auf keinen Fall Magnesium! Ein- und Ausschalten (Abb. A) + Einschalten: drücken Sie auf den Ein-/Aus- schalter (1). + Für Dauerbetrieb drücken Sie auch den Verriegelungsknopf für Dauerbetrieb (2) + Ausschalten: drücken Sie ereut auf den Ein-/ Ausschalter. Schleifen (Abb. A) + Beginnen Sie mit der grôbsten Këmung. + Bewegen Sie das Werkzeug mit langen Schleif- bewegungen: + Kontrollieren Sie das Ergebnis der Arbeit in kurzen Abständen: + Schalten Sie das Elektrowerkzeug bei Beendi- gung der Arbeiten immer AUS. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden. Entieeren des Staubsacks (Abb. D1 & D2) Zur Gewährieistung einer effizienten Staubabsaugung ist der Staubsack bereits zu ent- leeren, wenn er ungefähr zu einem Drittel gefült ist. + Ziehen Sie den Sicherungsring (16) nach oben + Entiernen Sie den Staubsack (9) zusammen mit dem Adapter (14) + Drücken Sie auf die gekennzeichneten Stellen (22), um den Adapter vom Staubsack zu entfernen + Schütten Sie den Staubsack sanft aus. Wenden Sie sich für nähere Informationen über das richtige Zubehôr an Ihren Händler. Wartung Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen mäglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, ein- wandfreler Betrieb setzt eine regelmäBige Reinigung VOraus.

Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung

Reinigung Sorgen Sie dafür, daB die Lüftungsschitze offen bieiben, und reinigen Sie das Gehäuse regelmäBig mit einem weichen Tuch

DEUTSCH Recycling (nicht zutreffend für Ôsterreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden kônnen und Stoffe, die fachge- recht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermëglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge kônnen beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Rests- toffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendem, Handel und Markenherstellern

Wenn Sie mit der Leistung Inres DEWALT- Elektrowerkzeuges nicht vllg zufrieden sind, kônnen Sie es unter Vorlage des Original- Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Inrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehôr.

+ 1 JAHR KOSTENLOSE INSPEKTION +

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstieistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT- Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen. + 1 JAHR GARANTIE + Die Garantiefrist von 12 Monaten gi für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muB. In dieser Zeit garantieren wir: + Kostenlose Beseitigung eventueller Stôrungen + Kostenlosen Ersatz aller schadhaîten Telle + Kostenlosen und fachmännischen Reparatur- service Voraussetzung ist, daB der Fehler nicht auf unsachgemäBe Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehôrteile venwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT- Elektrowerkzeugen geeignet bezeichnet worden sind. Den Standort Ires nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT- Kundendienstwerkstätte und weitere Informatio- nen finden Sie auch im Intemet www.2helpU.com Mit dieser Garantieerklärung erhalten Sie eine zusätzlche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzichen Gewährieistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben Sie kënnen nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Inrem Verkäufer gegenüber geltend machen.
