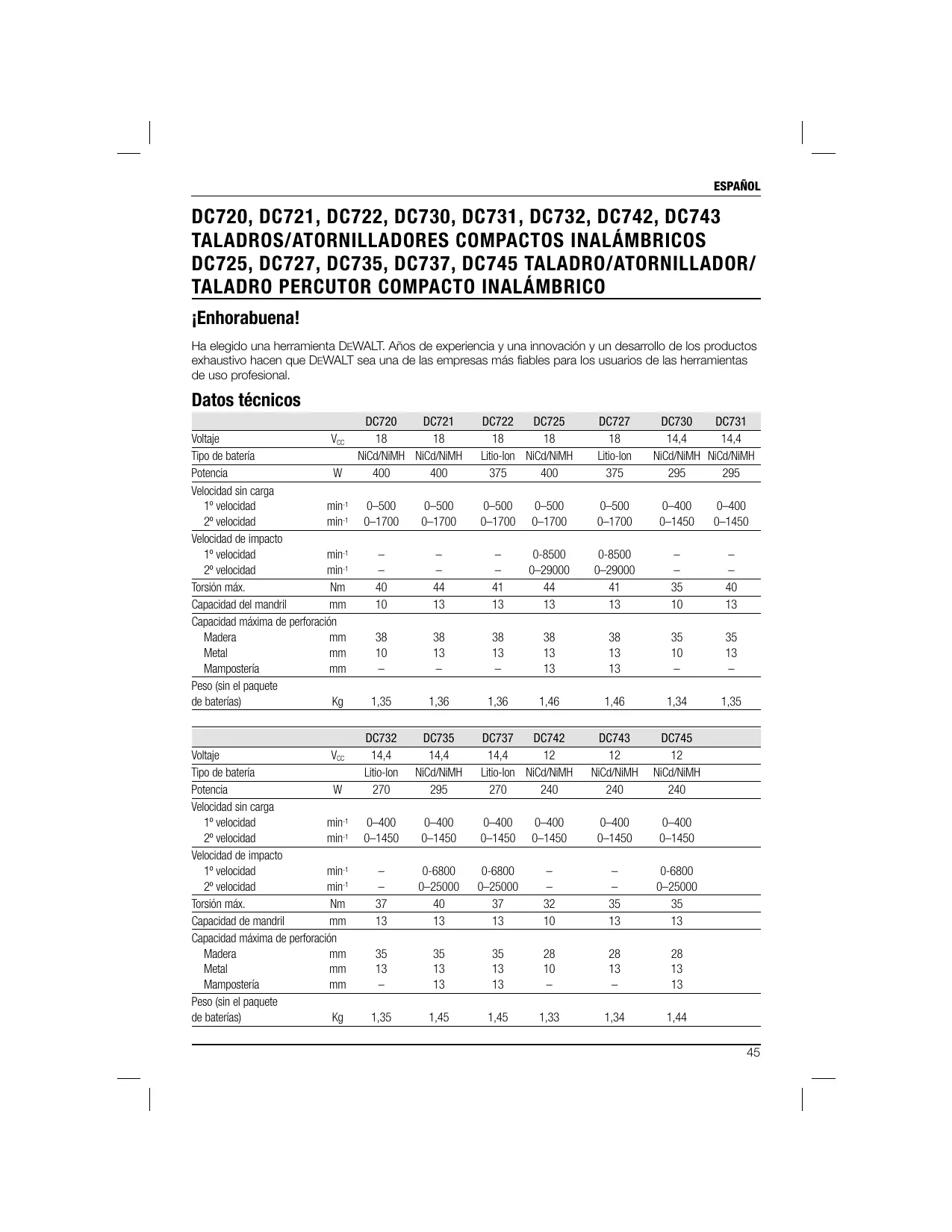

MANUAL DE USUARIO DC731KB DEWALT

¡Enhorabuena! Ha elegido una herramienta DEWALT. Años de experiencia y una innovación y un desarrollo de los productos exhaustivo hacen que DEWALT sea una de las empresas más fiables para los usuarios de las herramientas de uso profesional. Datos técnicos DC720 DC721 Voltaje VCC

Tipo de batería NiCd/NiMH NiCd/NiMH Potencia

Velocidad sin carga 0–500 1º velocidad min-1 0–500 2º velocidad min-1 0–1700 0–1700 Velocidad de impacto 1º velocidad min-1

Capacidad del mandril

Capacidad máxima de perforación Madera

Peso (sin el paquete de baterías) 1,35 1,36 Voltaje VCC Tipo de batería Potencia Velocidad sin carga 1º velocidad min-1 2º velocidad min-1 Velocidad de impacto 1º velocidad min-1 2º velocidad min-1 Torsión máx. Capacidad de mandril Capacidad máxima de perforación Madera Metal Mampostería Peso (sin el paquete de baterías)

ESPAÑOL LpA (presión acústica) KpA (incertidumbre K de la presión acústica) LWA (potencia acústica) KWA (incertidumbre K de la potencia acústica) dB(A DC720

Valores de vibración totales (cantidad vectorial triaxial) determinados según la norma EN60745: Valor de emisión de vibración ah Perforación en metal ahD = m/s² 1,15 1,15 1,15 1,40 Incertidumbre K = m/s² 1,70 1,70 1,70 1,58 Valor de emisión de vibración ah Perforación en cemento ahID = m/s²

2,7 LpA (presión acústica) KpA (incertidumbre K de la presión acústica) LWA (potencia acústica) KWA (incertidumbre K de la potencia acústica) dB(A DC732

7,8 2,7 Valores de vibración totales (cantidad vectorial triaxial) determinados según la norma EN60745: Valor de emisión de vibración ah Perforación en metal ahD = m/s² 1,15 1,40 1,40 1,15 Incertidumbre K = m/s² 1,70 1,58 1,58 1,70 Valor de emisión de vibración ah Perforación en cemento ahID = m/s² 7,8 7,8 Incertidumbre K = m/s² 2,7 2,7 El nivel de emisión de vibraciones suministrado en esta hoja de información se ha medido de conformidad con una prueba estandarizada contenida en la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. Puede utilizarse para una evaluación preliminar de exposición. ADVERTENCIA: El nivel de emisión declarado representa las aplicaciones principales de la herramienta. Sin embargo si la herramienta se utiliza para diferentes aplicaciones, con accesorios diferentes o mal conservados, la

emisión de vibraciones puede diferir. Esto puede aumentar de forma significativa el nivel de exposición en el período total de trabajo. Una estimación del nivel de exposición a la vibración debe tener en cuenta además las veces en que se apaga la herramienta o cuando está funcionando pero no está en realidad haciendo el trabajo. Esto puede disminuir de forma significativa el nivel de exposición en el período total de trabajo. ESPAÑOL Identifique medidas adicionales de seguridad para proteger al operador de los efectos de la vibración como: el mantenimiento de la herramienta Paquete de baterías Tipo de baterías Voltaje Capacidad Peso Paquete de baterías Tipo de baterías Voltaje Capacidad Peso Cargador Voltaje de la red Tipo de batería Tiempo de carga aprox. Peso VCC

Fusibles: Europa Reino Unido e Irlanda y los accesorios, mantener las manos calientes, organización de patrones de trabajo. DE9130 NiCd/NiMH (paquetes de baterías 2,0 Ah) 0,5 Herramientas de 230 V Herramientas de 230 V Definiciones: normas de seguridad Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estos símbolos. PELIGRO: indica una situación de peligro inminente, que si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: indica una situación de posible peligro que, si no se evita, podría provocar la muerte o lesiones graves. ATENCIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves o moderadas. ATENCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de posible peligro que, si no se evita, puede provocar daños materiales. DE9135 NiCd/NiMH/Litio-Ion (paquetes de baterías 2,0 Ah) 0,52 DE9116 NiCd/NiMH (paquetes de baterías 2,0 Ah) 0,4 10 A, en la red 13 A, en enchufes Indica riesgo de descarga eléctrica. Indica riesgo de incendio. Declaración de conformidad CE DC720, DC721, DC722, DC725, DC727, DC730, DC731, DC732, DC735, DC737, DC742, DC743, DC745 DEWALT declara que los productos descritos bajo “datos técnicos” han sido diseñados de acuerdo con las normas: 98/37/EEC (hasta el 28 de diciembre de 2009), 2006/42/EG (desde el 29 de diciembre de 2009), 2004/108/EG, 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

ESPAÑOL Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT. Horst Grossmann Vicepresidente de Ingeniería y Desarrollo de Productos DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Alemania 16/09/2007 ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones. Advertencias generales de seguridad para las herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias o instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

GUARDE LAS ADVERTENCIAS E INSTRUCCIONES

PARA PODER CONSULTARLAS EN EL FUTURO. El término “herramienta eléctrica” incluido en todas las advertencias se refiere a su herramienta eléctrica conectada a la red (cable eléctrico) o a su herramienta eléctrica accionada con baterías (inalámbrica).

1) SEGURIDAD DEL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas u oscuras propician accidentes. b) No haga funcionar las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o producir humo. c) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben adaptarse a la toma de corriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a las tomas de corrientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies con toma de tierra como, por ejemplo, tuberías, radiadores, cocinas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. Si entra agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. d) No use el cable indebidamente. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en una zona húmeda, utilice un dispositivo de corriente residual (residual current device, RCD) de seguridad. El uso de un RCD reduce el riesgo de sufrir una descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipo de seguridad personal. Utilice siempre protección ocular. El uso de equipo de seguridad, como mascarillas para polvo, calzado de seguridad antideslizante, cascos o protección auditiva en las condiciones adecuadas reducirá las lesiones personales. ESPAÑOL

Evite poner en marcha la herramienta involuntariamente. Asegúrese de que el interruptor está apagado antes de conectar la fuente de alimentación y/o la batería, coger o transportar la herramienta. Transportar herramientas eléctricas con su dedo apoyado sobre el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes. Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales. No se estire demasiado. Conserve el equilibrio y posiciónese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso del extractor de polvo puede reducir los riesgos relacionados con el polvo.

4) USO Y MANTENIMIENTO DE LA HERRAMIENTA

ELÉCTRICA a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor, y de un modo más seguro, a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Las herramientas que no puedan ser controladas con el interruptor constituyen un peligro y deben repararse. c) Desconecte el enchufe de la fuente de alimentación o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambio de accesorios o almacenar las herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica de forma accidental.

Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios que no tienen formación. Mantenimiento de las herramientas eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. Utilice las herramientas eléctricas, sus accesorios y piezas, etc. de acuerdo con las presentes instrucciones, teniendo siempre en cuenta las condiciones de trabajo y el trabajo que deba llevar a cabo. El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que fue diseñada podría originar una situación peligrosa.

5) USO Y MANTENIMIENTO DE LA HERRAMIENTA CON

BATERÍAS a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías. b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro tipo de paquete de baterías puede producir riesgo de lesiones e incendio. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio.

En condiciones abusivas, puede salir expulsado líquido de la batería. Evite el contacto con él. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con sus ojos, obtenga atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

a) Solicite a una persona cualificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que solo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramienta eléctrica.

NORMAS ESPECÍFICAS DE

SEGURIDAD ADICIONALES Advertencias de seguridad del Taladro/atornillador/taladro percutor

• Utilice protectores auditivos con los taladros de impacto. La exposición al ruido puede provocar sordera.
• Cuando la herramienta de corte pueda entrar en contacto con cables ocultos o su propio cable, sujete la herramienta eléctrica por las superficies de agarre aisladas. Si un accesorio de corte entra en contacto con un cable con corriente eléctrica, puede provocar que las partes metálicas expuestas de la herramienta tengan corriente y que el operador reciba una descarga eléctrica.
• Use los mangos auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.
• Utilice unas abrazaderas o cualquier otro medio que le resulte práctico para fijar y sujetar la pieza en la que vaya a trabajar a una superficie estable. Si sujeta la pieza con la mano o contra el cuerpo no tendrá estabilidad y podría perder el control.
• Utilice protectores para los oídos cuando martillee durante largos períodos de tiempo. Una exposición prolongada a ruidos de gran intensidad puede causar pérdida de audición. Los altos niveles de sonido generados por el martilleo/taladrado podrían provocar pérdida temporal de la audición o graves daños en el tímpano.
• Utilice gafas de seguridad u otra protección ocular. Las operaciones de martilleo o taladrado provocan que salten virutas. Las

partículas que saltan pueden provocar daños oculares permanentes.

• Las herramientas y las piezas del percutor se calientan durante su funcionamiento. Utilice guantes cuando las toque. Etiquetas en la herramienta POSICIÓN DEL CÓDIGO DE FECHA El Código de fecha, que también incluye el año de fabricación, está impreso en la superficie de la carcasa que forma la junta de montaje entre la herramienta y la batería. Ejemplo: 2007 XX XX Año de fabricación Instrucciones de seguridad importantes para todos los cargadores de baterías GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad y funcionamiento de los cargadores de baterías DE9130, DE9135 y DE9116.
• Antes de utilizar el cargador, lea todas las instrucciones y las indicaciones preventivas en el cargador, en el paquete de baterías y en el producto que utiliza el paquete de baterías. PELIGRO: Riesgo de electrocución. Los terminales de carga tienen 230

V. No realice pruebas con objetos

conductores. Puede haber riesgo de descarga o de electrocución. ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. Podría provocar descargas eléctricas. ATENCIÓN: iesgo de quemadura. Para minimizar el riesgo de lesiones, coloque sólo baterías recargables DEWALT. Otros tipos de baterías pueden estallar y provocar daños personales y materiales. ATENCIÓN: En determinadas circunstancias, con el cargador enchufado en la fuente de energía, algunos materiales extraños pueden provocar un cortocircuito en los contactos de carga expuestos dentro del cargador. Deben mantenerse fuera de las cavidades del cargador objetos extraños de naturaleza conductora ESPAÑOL como esponja de acero, láminas de aluminio o cualquier acumulación de partículas metálicas, entre otros. Cuando no haya un paquete de baterías en la cavidad, desenchufe siempre el cargador de la fuente de energía. Desenchufe el cargador antes de intentar limpiarlo.

• NO intente cargar el paquete de baterías en un cargador distinto de los indicados en este manual. El cargador y el paquete de baterías están específicamente diseñados para funcionar en conjunto.
• Estos cargadores no están diseñados para usos distintos de la carga de baterías recargables de DEWALT. Cualquier otro uso que se le dé puede provocar un riesgo de incendio, descarga eléctrica o electrocución.
• No lo exponga a la lluvia ni a la nieve.
• Tire del enchufe en lugar del cable al desconectarlo. De esta manera, disminuirá el riesgo de dañar el enchufe y el cable.
• Asegúrese de que el cable esté ubicado de modo que no lo pise o se tropiece con él y que no esté sujeto a daños o tensiones de alguna otra forma.
• No use un cable prolongador a menos que sea absolutamente necesario. El uso de un cable prolongador incorrecto puede provocar un riesgo de incendio, descarga eléctrica o electrocución.
• Para garantizar la seguridad, un cable prolongador debe tener un tamaño de cable adecuado (AWG o Calibre de conductor de Estados Unidos). Cuanto más pequeño sea el número de calibre del conductor, mayor será la capacidad del cable; es decir, un calibre 16 tiene más capacidad que un calibre 18. Cuando se utiliza más de una prolongación para lograr la longitud total, asegúrese de que cada prolongación tenga la medida mínima del conductor.
• No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador lejos de cualquier fuente de calor. El cargador se ventila a través de ranuras en la parte superior e inferior de la cubierta.

• No opere el cargador con un cable o enchufe dañado: reemplácelo de inmediato.
• No opere el cargador si ha recibido un golpe fuerte, se cayó o presenta algún daño. Llévelo a un taller de reparación autorizado.
• No desarme el cargador; cuando deba realizar un mantenimiento o reparaciones, llévelo a un centro de mantenimiento autorizado. Si se montase mal el aparato existe el riesgo de que se produzca una descarga eléctrica, incendio o electrocución.
• Antes de limpiarlo, desconecte el cargador del tomacorriente. Con ello, minimizará el riesgo de descarga eléctrica. Quitar el paquete de baterías no reduce este riesgo.
• NUNCA intente conectar 2 cargadores juntos.
• El cargador está diseñado para funcionar con corriente eléctrica doméstica estándar de 230 V. No intente utilizarlo con otro voltaje. Esto no se aplica al cargador vehicular.

CONSERVE ESTAS INSTRUCCIONES

Cargadores Los cargadores DE9130 y DE9116 aceptan baterías de NiCd y NiMH de 7,2 – 18 V. El cargador DE9135 acepta baterías de NiCd, NiMH o Litio-Ion de 7,2 – 18 V. Estos cargadores no requieren ningún ajuste y están diseñados para funcionar del modo más sencillo posible. Procedimiento de carga PELIGRO: Riesgo de electrocución. Los terminales de carga tienen 230 V. No realice pruebas con objetos conductores. Peligro de descarga eléctrica o electrocución.

1. Enchufe el cargador (i) en un tomacorriente

apropiado antes de introducir el paquete de baterías.

2. Introduzca el paquete de baterías (g) en el

cargador. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el ciclo de carga.

3. Se sabrá que ha terminado la carga cuando el

indicador rojo esté encendido continuamente. El paquete está totalmente cargado y podrá utilizarse en este momento o dejarse en el cargador.

ESPAÑOL Proceso de carga Consulte la tabla siguiente con referencia al estado de carga de la batería. Estado de la carga cargando completamente cargado retraso por paquete caliente/frío cambie paquete de baterías problema

• • •• •• •• Actualización automática El modo de actualización automática equilibrará o igualará las celdas individuales del paquete de baterías a su capacidad máxima. Los paquetes de baterías deben actualizarse semanalmente o cuando no suministren la misma cantidad de potencia. Para actualizar su paquete de baterías, colóquelo en el cargador, como de costumbre. Déjelo allí durante al menos 8 horas como mínimo. Retraso por paquete caliente/frío Cuando el cargador detecta que una batería está demasiado caliente o demasiado fría, inicia automáticamente un Retraso por paquete caliente/ frío y suspende la carga hasta que la batería alcanza la temperatura adecuada. En ese momento, el cargador inicia automáticamente el modo de carga del paquete. Esta función garantiza la máxima duración de la batería.

PROTECCIÓN CONTRA LAS DESCARGAS PROFUNDAS

El paquete de baterías está protegido contra las descargas profundas cuando se utiliza en la herramienta. Instrucciones de seguridad importantes para todos los paquetes de baterías Cuando solicite paquetes de baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje. Consulte el gráfico al final del manual para conocer la compatibilidad entre los cargadores y los paquetes de baterías. El paquete de baterías incluido en la caja no está completamente cargado. Antes de utilizar el paquete de baterías y el cargador, lea las instrucciones de seguridad a continuación. Luego, siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No cargue ni use la batería en atmósferas explosivas, como ambientes en los que haya

polvo, gases o líquidos inflamables. Colocar o retirar la batería del cargador puede encender el polvo o los vapores.

• Cargue los paquetes de baterías sólo con cargadores DEWALT.
• NO salpique ni sumerja en agua u otros líquidos.
• No almacene ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 °C (105 °F) (como debajo de toldos al aire libre o en construcciones de metal en verano). PELIGRO: Riesgo de electrocución. Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. Puede haber riesgo de descarga o de electrocución. Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado. ADVERTENCIA: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. No aplaste, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado. ATENCIÓN: Cuando no se utilice, coloque la herramienta de costado en una superficie estable en la que no provocará tropezones o caídas. Algunas herramientas con paquetes de baterías grandes permanecerán de forma vertical sobre el paquete de baterías, pero pueden derribarse fácilmente.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

BATERÍAS DE NÍQUEL-CADMIO (NICD) O HIDRURO METÁLICO DE NÍQUEL (NIMH)

• No incinere el paquete de baterías, aunque tenga daños importantes o esté completamente desgastado. El paquete de baterías puede explotar en el fuego. ESPAÑOL
• Es posible que en condiciones de uso o temperatura extrema se produzca una pequeña pérdida de líquido de las celdas del paquete de batería. Esto no indica una falla. Sin embargo, si el sello externo está roto: a. y el líquido de la batería entra en contacto con su piel, lave inmediatamente con jabón y agua durante varios minutos. b. si el líquido de la batería entra en contacto con sus ojos, lávelos con agua limpia durante 10 minutos como mínimo y obtenga atención médica inmediata. (Nota médica: El líquido es una solución de hidróxido de potasio al 25%-35%).

INSTRUCCIONES ESPECÍFICAS DE SEGURIDAD PARA

LITIO ION (LITIO-ION)

• No incinere el paquete de baterías, aunque tenga daños importantes o esté completamente desgastado. El paquete de baterías puede explotar en el fuego. Se generan vapores y materiales tóxicos cuando se queman paquetes de baterías de litio ion.
• Si el contenido de la batería entra en contacto con la piel, lave inmediatamente con jabón y agua tibia. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua el ojo abierto durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las celdas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atención médica. ADVERTENCIA: Riesgo de quemaduras. El líquido de la batería puede ser inflamable si se expone a chispas o llamas. Capuchón de la batería (fig. 3) Para tapar los contactos de un paquete de baterías suelto, se suministra un capuchón protector para la batería. Sin el capuchón protector, puede que ciertos objetos metálicos provoquen cortocircuito en los contactos, con el consiguiente riesgo de incendio y daño del paquete de baterías.

1. Retire el capuchón protector de la batería

antes de colocar el paquete de baterías en el cargador o la herramienta (fig. 3A).

2. Coloque el capuchón protector en los

contactos inmediatamente después de quitar el paquete de baterías del cargador o la herramienta (fig. 3B). ADVERTENCIA: Asegúrese de que el capuchón protector de la batería está colocado antes de proceder a almacenar o transportar un paquete de baterías suelto. Batería (fig. 1)

Los DC720, DC721, DC722, DC725 y DC727 funcionan con paquetes de baterías de 18 V. Los DC730, DC731, DC732, DC735 y DC737 funcionan con paquetes de baterías de 14,4 V. Los DC742, DC743 y DC745 funcionan con paquetes de baterías de 12 V. Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno

que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor.

2. Un almacenamiento de larga duración no

dañará el paquete de baterías ni el cargador. En condiciones adecuadas, se pueden guardar durante 5 años o más. Etiquetas del cargador y el paquete de baterías Además de las ilustraciones contenidas en este manual, las etiquetas del cargador y el paquete de baterías muestran los siguientes dibujos: Antes de usarlo, lea el manual de instrucciones. La batería se está cargando. La batería está cargada. Batería defectuosa. Retraso por paquete caliente/frío. No realice pruebas con objetos conductores.

ESPAÑOL No cargue paquetes de baterías deteriorados. Use sólo paquetes de baterías DEWALT, cualquier otro puede estallar, y provocar lesiones personales y daños materiales. Descripción (fig. 1) ADVERTENCIA: Nunca modifique la herramienta eléctrica ni ninguna pieza de esta. Puede producir daños o lesiones corporales. USO PREVISTO No lo exponga al agua. Estos taladros/atornilladores/taladros percutores están diseñados para aplicaciones profesionales de perforación y atornillado. Sustituya inmediatamente los cables defectuosos. NO USE la herramienta bajo condiciones de humedad o en presencia de gases o líquidos inflamables. Cargue sólo a una temperatura comprendida entre 4 °C y 40 °C. Estos taladros/atornilladores/taladros percutores son herramientas profesionales. NO permita que los niños entren en contacto con la herramienta. Cuando la hagan funcionar operarios sin experiencia, es necesaria supervisión. Elimine las baterías con el debido respeto al medio ambiente. No incinere el paquete de baterías de NiMH, NiCd+ y Litio-Ion. a. Interruptor de gatillo b. Botón de avance/retroceso c. Anillo de ajuste de torsión d. Selector de velocidad Carga paquetes de baterías de NiMH y NiCd. e. Lámpara f. Mandril sin llaves g. Paquete de baterías Carga paquetes de baterías de Litio-Ion. Consulte los datos técnicos para conocer el tiempo de carga. Contenido del paquete El paquete contiene: 1 Taladro/Taladro percutor 2 paquetes de baterías 1 cargador 1 caja de accesorios (solo en los modelos K) h. Botones de liberación de la batería Seguridad eléctrica El motor eléctrico se ha diseñado para funcionar con un único voltaje. Verifique siempre que el voltaje de las baterías coincida con el voltaje que figura en la placa de especificaciones. Asegúrese también de que el voltaje del cargador coincida con el de la red eléctrica. El cargador DEWALT tiene doble aislamiento de acuerdo con la norma EN 60335; por lo que no se necesita un conductor de tierra. 1 diagrama de desmontaje Si el cable que se suministra está dañado, debe reemplazarse por un cable especialmente preparado disponible a través del servicio de DEWALT. NOTA: Los paquetes de baterías y los cargadores no van incluidos en los modelos N. Uso de un cable prolongador 1 manual de instrucciones

• Compruebe si la herramienta, piezas o accesorios han sufrido daños durante el transporte.
• Antes de utilizar la unidad, tómese el tiempo necesario para leer atentamente el manual y comprenderlo bien.

No debe utilizarse un cable alargador a menos que sea absolutamente necesario. Use un cable alargador adecuado a la potencia del cargador (consulte los datos técnicos). La dimensión mínima del conductor es de 1 mm2; la longitud máxima es de 30 m. ESPAÑOL Si utiliza un carrete de cable, desenrolle siempre el cable completamente. freno. El mandril se detendrá tan pronto como el interruptor de gatillo se suelte por completo.

NOTA: no se recomienda el uso continuado con una secuencia de velocidad variable. Puede dañar el interruptor y debe evitarse. ADVERTENCIA: Asegúrese de quitar la batería antes de montar el aparato y ajustarlo. Apague siempre el aparato antes de colocar o quitar la batería. ADVERTENCIA: Use sólo baterías y cargadores DEWALT. Introducción y retirada del paquete de baterías de la herramienta (fig. 2) ADVERTENCIA: Para minimizar el riesgo de graves lesiones personales, apague la herramienta y desconecte la batería antes de realizar ajustes o quitar/instalar los acoples o accesorios. Un encendido accidental puede causar lesiones. PARA INSTALAR EL PAQUETE DE BATERÍAS EN EL MANGO

1. Alinee la base de la herramienta con la muesca

que hay dentro del mango de la herramienta (fig. 2).

2. Deslice el paquete de baterías firmemente en

el mango hasta que escuche que encaja en su sitio. PARA QUITAR EL PAQUETE DE BATERÍAS DE LA HERRAMIENTA

1. Presione los botones de liberación de la batería

(h) y tire firmemente del paquete de baterías hacia fuera del mango de la herramienta.

2. Introduzca el paquete de baterías en el

cargador como se describe en la sección del cargador de este manual. FUNCIONAMIENTO Instrucciones de uso ADVERTENCIA: Respete siempre las instrucciones de seguridad y la reglamentación aplicable. Interruptor de velocidad variable (fig. 1) Para encender la herramienta, apriete el interruptor de gatillo (a). Para apagar la herramienta, suelte el interruptor de gatillo. Su herramienta está equipada con un Botón de control de avance/ retroceso (fig. 1) Un botón de control de avance/retroceso (b) determina la dirección de la herramienta y también sirve como botón de bloqueo. Para seleccionar la rotación hacia la derecha (avance), suelte el interruptor de gatillo y presione el botón de control de avance/retroceso en el lateral derecho de la herramienta. Para seleccionar la rotación hacia la izquierda (retroceso), presione el botón de control de avance/ retroceso en el lateral izquierdo de la herramienta. La posición central del botón de control bloquea la herramienta en la posición de apagado. Cuando cambie la posición del botón de control, asegúrese de soltar el gatillo. NOTA: la primera vez que la herramienta se activa después de cambiar la dirección de rotación, puede que escuche un clic con el encendido. Esto es normal y no indica ningún problema. Anillo de ajuste de torsión (fig. 1) Su herramienta tiene un mecanismo de torsión ajustable para atornillar y quitar una amplia gama de formas y tamaños de tornillos en algunos modelos, un mecanismo del percutor para perforar mampostería. Alrededor del anillo (c) hay números, un símbolo de la broca y en algunos modelos un símbolo de martillar. Estos números se utilizan para fijar el agarre para proporcionar un índice de torsión. Cuanto más alto sea el número del anillo, mayor será la torsión y más grande el tornillo que se podrá atornillar. Para seleccionar cualquiera de los números, debe girarlo hasta que el número deseado se alinee con la flecha. Cambio de dos velocidades (fig. 1) La característica de doble velocidad del taladro/ atornillador le permite cambiar de velocidades para mayor versatilidad. Para seleccionar una velocidad baja, de alta torsión, apague la herramienta y deje que se detenga. Deslice el selector de velocidades (d) hacia adelante (hacia el mandril) como se muestra en la Figura 1. Para seleccionar una velocidad alta, de poca torsión, apague la herramienta y deje que se

ESPAÑOL detenga. Deslice el selector de velocidades hacia atrás (alejándose del mandril). NOTA: No cambie de velocidad cuando la herramienta esté funcionando. Si tiene problemas para cambiar de velocidad, asegúrese de que el selector de doble velocidad esté completamente deslizado hacia adelante o hacia atrás. Lámpara (fig. 1) Hay una lámpara (e) situada justo encima del interruptor de gatillo (a). La lámpara se activará cuando se apriete el interruptor de gatillo. NOTA: La lámpara sirve para iluminar la superficie de trabajo cercana y no está prevista su utilización como linterna. Funcionamiento del taladro (fig. 4) ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconecte la herramienta de la corriente antes de realizar ajustes o desmontar/instalar los acoples o accesorios. ADVERTENCIA: Para reducir el riesgo de lesiones personales, asegúrese SIEMPRE de que la pieza de trabajo esté anclada o sujeta firmemente. Si está perforando un material delgado, utilice un bloque de madera “de soporte” para evitar daños al material.

1. Coloque el gatillo en la posición de apagado

(OFF) como se describió anteriormente.

1. Utilice sólo brocas punzantes. Para MADERA,

utilice baja velocidad y brocas helicoidales, brocas de pala, brocas para taladros eléctricos o sierras cilíndricas. Para METAL, utilice baja velocidad y brocas helicoidales de acero y sierras cilíndricas. Para MAMPOSTERÍA, como ladrillos, cemento, bloques de cemento prefabricados, etc., utilice brocas con punta de carburo para taladrado de percusión. Utilice baja velocidad para brocas mayores de 10 mm.

2. Sujete el manguito negro del mandril con

una mano y utilice la otra para asegurar la herramienta. Gire el manguito en sentido antihorario lo suficientemente lejos como para que acepte el accesorio deseado.

2. Aplique siempre presión en línea recta con la

broca. Utilice suficiente presión para mantener la broca picando, pero no presione demasiado fuerte ya que puede atascar el motor o doblar la broca.

3. Inserte el accesorio aproximadamente

19 mm dentro del mandril y ajústelo girando el manguito del mandril con una mano en el sentido de las agujas del reloj mientras sostiene la herramienta con la otra. Su herramienta está equipada con un mecanismo de bloqueo del eje automático. Esto le permite abrir y cerrar el mandril con una mano.

3. Sostenga la herramienta firmemente con ambas

manos para controlar la acción de enroscado de la broca. Si el modelo no está equipado con un mango lateral, sostenga el taladro con una mano en el mango y la otra en el paquete de baterías. Mandril con manguito sin llaves (fig. 1) Su herramienta presenta un mandril sin llaves (f) con un manguito giratorio para el manejo del mandril con una sola mano. Para insertar una broca u otro accesorio, siga estos pasos. Para liberar el accesorio, repita el paso 2. ADVERTENCIA: No intente ajustar las brocas (ni cualquier otro accesorio) agarrando la parte delantera del mandril y encendiendo la herramienta. Puede provocar daños personales y al mandril. Bloquee siempre el interruptor del gatillo cuando cambie los accesorios. Asegúrese de ajustar el mandril con una mano en el manguito del mandril y la otra sosteniendo la herramienta para obtener la máxima firmeza.

ATENCIÓN: Si se sobrecarga el taladro puede atascarse provocando una torcedura repentina. Piense siempre que puede atascarse. Sostenga el taladro firmemente para controlar la acción de enroscado y evitar lesiones.

4. SI EL TALADRO SE ATASCA, por lo general

puede ser porque se está sobrecargando o usando incorrectamente. LIBERE EL GATILLO INMEDIATAMENTE, quite la broca del trabajo y determine la causa del atascamiento.

NO PRESIONE EL GATILLO HASTA LA

POSICIÓN DE ENCENDIDO O APAGADO

INTENTANDO ARRANCAR EL TALADRO

ATASCADO: ESTO PODRÍA PROVOCAR

DAÑOS EN EL MISMO. ESPAÑOL

5. Para minimizar el atascamiento o la penetración

profunda en el material, reduzca la presión sobre el taladro y facilite el paso de la broca a través de la última parte del orificio.

6. Mantenga el motor en funcionamiento cuando

saque la broca de un orificio taladrado. Esto impedirá el atascamiento.

7. Con taladros de velocidad variable no es

necesario marcar con un punzón el punto a perforar. Utilice baja velocidad para empezar a hacer el orificio y acelere apretando más el gatillo cuando éste sea lo suficientemente profundo para perforar sin que se salga la broca. Funcionamiento del taladro percutor (fig. 5)

1. Gire el anillo (c) hasta el símbolo del taladro

2. Seleccione la alta velocidad deslizando el

selector hacia atrás (lejos del mandril). IMPORTANTE: Utilice brocas con punta de carburo o de mampostería únicamente.

3. Taladre utilizando sólo la fuerza suficiente sobre

el percutor para evitar que rebote demasiado o se “levante” la broca. Demasiada fuerza puede provocar menores velocidades de perforación, el recalentamiento de la herramienta y la disminución del índice de perforación.

4. Taladre de forma recta, manteniendo el taladro

en ángulo recto con respecto al trabajo. No ejerza presión lateral sobre la broca cuando taladre ya que esto podría provocar la obstrucción de las acanaladuras de la broca y disminuir la velocidad de perforación.

5. Cuando perfore grandes orificios, si la velocidad

del taladro comienza a disminuir, saque la broca parcialmente del orificio con la herramienta aún funcionando para ayudar a eliminar los residuos del orificio. NOTA: El flujo de polvo suave y parejo del orificio indica la velocidad de perforación adeudada. Funcionamiento del destornillador (fig. 6)

1. Seleccione el índice de velocidad/torsión

deseado utilizando el selector de doble velocidad para compaginar la velocidad y torsión de la operación planificada.

2. Gire el anillo de ajuste de torsión hasta la

posición deseada. Los números inferiores indican las configuraciones de torsión más bajas; los números superiores indican las configuraciones de torsión más altas

3. Inserte el accesorio de seguridad deseado en el

mandril como lo haría con cualquier broca.

4. Haga alguna pruebas en una pieza de descarte

o zonas que no estén a la vista para determinar la posición correcta del anillo del mandril.

5. Comience siempre con configuraciones bajas

de torsión, luego avance a configuraciones más altas para evitar dañar la pieza de trabajo o el tornillo. MANTENIMIENTO Su herramienta DEWALT ha sido diseñada para funcionar durante un largo período con un mínimo de mantenimiento. Un funcionamiento continuo satisfactorio depende del cuidado adecuado de la herramienta y de una limpieza periódica. ADVERTENCIA: Para minimizar el riesgo de graves lesiones personales, apague la herramienta y desconecte la batería antes de realizar ajustes o quitar/instalar los acoples o accesorios. Un encendido accidental puede causar lesiones. Lubricación La herramienta eléctrica no requiere lubricación adicional. Limpieza ADVERTENCIA: Sople la suciedad y el polvo de la carcasa principal con aire seco siempre que vea acumularse el polvo alrededor de los respiraderos. Utilice protección ocular y mascarillas antipolvo aprobadas cuando realice este procedimiento. ADVERTENCIA: no use nunca disolventes ni otros agentes químicos agresivos para limpiar las piezas no metálicas de la herramienta. Estos agentes químicos pueden debilitar los materiales de dichas piezas. Use un trapo humedecido sólo con agua y jabón suave. No deje que penetre

ESPAÑOL ningún líquido dentro de la herramienta y no sumerja ninguna pieza de la herramienta en líquidos.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga eléctrica. Antes de limpiar, desconecte el cargador de la toma de corriente alterna. Puede eliminarse la grasa y la suciedad del exterior del cargador usando un trapo o pincel no metálico blando. No use agua ni soluciones de limpieza. Accesorios opcionales ADVERTENCIA: Dado que algunos accesorios, diferentes de los ofrecidos por DEWALT, no se han probado con este producto, el empleo de tales accesorios podría constituir un riesgo. Para reducir el riesgo de lesiones, sólo deben usarse con el producto los accesorios recomendados DEWALT. Si desea más información sobre los accesorios adecuados, consulte a su distribuidor. Protección del medio ambiente Recogida selectiva. Este producto no se debe eliminar con la basura doméstica. Si alguna vez tiene que cambiar su producto DEWALT, o si ya no le vale, no lo elimine con la basura doméstica. Prepárelo para una recogida selectiva. La recogida selectiva de los productos y embalajes usados permite el reciclaje de los materiales y que se puedan usar de nuevo. La reutilización de los materiales reciclados ayuda a evitar la contaminación del medio ambiente y reduce la demanda de materias primas. Las legislaciones locales pueden facilitar la recogida selectiva de los productos eléctricos domésticos para llevarlos a centros de residuos municipales o bien ser por el propio distribuidor al que compró el producto nuevo el que se encargue de recogerlo. DEWALT facilita la recogida y reciclaje de los productos DEWALT una vez estos han alcanzado el final de su vida útil. Para disfrutar de este servicio, devuelva el producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre.

Para saber dónde está el servicio técnico autorizado más cercano puede ponerse en contacto con la oficina local DEWALT en la dirección indicada en este manual. Alternativamente, puede encontrar una lista con la dirección de los servicios técnicos DEWALT autorizados y detalles sobre nuestro servicio postventa en Internet: www.2helpU.com. Paquete de baterías recargable Debe recargar el paquete de baterías de larga duración cuando note que no proporciona la suficiente potencia para realizar trabajos que antes hacía fácilmente. Al final de su vida técnica, elimínelo con el debido respeto hacia el medio ambiente:

• Agote la carga del paquete de baterías, a continuación extráigalo de la herramienta.
• Las pilas de Li-Ion, NiCd y NiMH son reciclables. Llévelas a su distribuidor o a un centro de reciclaje local. Los paquetes de baterías recogidos se reciclarán o eliminarán de modo adecuado. ESPAÑOL GARANTÍA
• GARANTÍA DE SATISFACCIÓN DE 30 DÍAS SIN RIESGO • Si no queda completamente satisfecho con las prestaciones de su herramienta DEWALT, devuélvala dentro de los 30 días, completa tal como la compró, al punto de compra y le devolveremos su dinero o se la cambiaremos. Debe aportar la prueba de compra.
• CONTRATO DE MANTENIMIENTO GRATUITO

Si necesita mantenimiento o revisión de su herramienta DEWALT, dentro de los 12 meses posteriores a la fecha de compra, este se realizará sin cargo en un servicio técnico autorizado DEWALT. Debe aportar la prueba de compra. Incluye la mano de obra y las piezas de repuesto de la herramienta. Los accesorios están excluidos.

• GARANTÍA TOTAL DE 1 AÑO • Si su producto DEWALT se avería debido a algún fallo de materiales o de fabricación dentro de los 12 meses siguientes a la fecha de compra, le garantizamos el cambio sin cargo de todas las piezas defectuosas o, a nuestro exclusivo criterio, el cambio de la herramienta sin cargo, en el supuesto de que:
• No se haya sometido al producto a uso indebido.
• No se haya intentado realizar reparaciones por personas no autorizadas.
• Se requiere la prueba de compra. Esta garantía se ofrece como ventaja extra y de forma adicional a los derechos legales de los consumidores. Para localizar su servicio técnico autorizado DEWALT más próximo, use el número de teléfono indicado en la parte posterior de este manual. Alternativamente, puede encontrar una lista con la dirección de los servicios técnicos DEWALT autorizados y detalles sobre nuestro servicio postventa en Internet: www.2helpU.com.

DE9094 NiCd 14,4 1,3 0,60 DE9091 NiCd 14,4 2,0 0,70 DE9074 NiCd 1,3 0,55 DE9501 NiMH 2,6 0,69 DE9071 NiCd 2,0 0,65 Chargeur Tension secteur Type de pile Durée de charge approx. Poids DE9130 NiCd/NiMH min (Blocs-piles de 2,0 Ah) 0,5 Fusibles : Europe Royaume-Uni et Irlande VCA Outils de 230 V Outils de 230 V Definiciones: normas de seguridad Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estos símbolos. PELIGRO: indica una situación de peligro inminente, que si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: indica una situación de posible peligro que, si no se evita, podría provocar la muerte o lesiones graves. ATENCIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves o moderadas. ATENCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de posible peligro que, si no se evita, puede provocar daños materiales. Indica riesgo de descarga eléctrica.
