DW966K - Herramientas eléctricas DEWALT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro angular inalámbrico
Marca	DEWALT
Modelo	DW966K
Tensión nominal	14,4 V
Velocidad en vacío (1.ª velocidad)	0 – 400 min⁻¹
Velocidad en vacío (2.ª velocidad)	0 – 1 200 min⁻¹
Capacidad del portabrocas	10 mm
Capacidad de perforación en acero	10 mm
Capacidad de perforación en madera	28 mm
Peso (sin batería)	1,3 kg
Tipo de batería	Paquete de baterías DE9091 NiCd 14,4 V / 2,0 Ah
Peso de la batería	0,8 kg
Cargador	DE9108, 230 V CA, tiempo de carga 60 min
Peso del cargador	0,4 kg
Selector de velocidad	2 velocidades (baja velocidad/alto par, alta velocidad/par reducido)
Sentido de giro	Reversible (izquierda/derecha)
Portabrocas	Autoblocante
Funciones principales	Perforación y atornillado en lugares de difícil acceso
Mantenimiento	Limpieza con paño suave; no requiere lubricación
Seguridad	Usar gafas de protección; no exponer a la humedad; desconectar antes del mantenimiento
Garantía	1 año (ver condiciones en el manual)

Preguntas frecuentes - DW966K DEWALT

¿Cómo cargar la batería del taladro DW966K?

Inserte el paquete de baterías en el cargador DE9108 conectado a la red de 230 V. El indicador rojo parpadea durante la carga y se enciende de forma continua cuando la carga está completa (aproximadamente 60 minutos). La temperatura ambiente debe estar entre 4 °C y 40 °C.

¿Cuál es la autonomía de la batería?

La autonomía depende del uso. El paquete de baterías DE9091 de 2,0 Ah ofrece una capacidad suficiente para trabajos comunes. Recargue cuando disminuya la potencia.

¿Cómo cambiar el sentido de giro?

Use el selector de giro izquierda/derecha (2) situado sobre el interruptor. Espere a que el motor se detenga por completo antes de cambiar el sentido.

¿Cómo seleccionar la velocidad de giro?

Empuje el selector de velocidad (3) a la posición 1 para baja velocidad y alto par (perforación de agujeros grandes, atornillado), o a la posición 2 para alta velocidad y par reducido (agujeros pequeños, tornillos pequeños). No cambie de velocidad cuando la herramienta esté girando a máxima velocidad.

¿Cómo cambiar una broca o un accesorio?

Abra el portabrocas autoblocante girando el anillo en sentido contrario a las agujas del reloj. Introduzca la broca hasta el fondo, luego retírela ligeramente. Apriete girando el anillo en el sentido de las agujas del reloj mientras sujeta la parte trasera.

¿Qué hacer si el cargador no funciona?

Verifique la tensión de red. Si la tensión está presente pero el cargador no funciona, envíelo a un servicio autorizado DEWALT. No intente repararlo usted mismo.

¿Puedo usar otras baterías que no sean la DE9091?

Use únicamente paquetes de baterías DEWALT compatibles (7,2 a 18 V) con el cargador DE9108. El uso de baterías no conformes presenta riesgo de incendio o daños.

¿Cómo limpiar el taladro?

Desconecte el cargador y retire la batería. Limpie la carcasa con un paño suave. Las ranuras de ventilación deben mantenerse despejadas. No use productos abrasivos.

¿Qué hacer en caso de avería de la herramienta?

Confíe cualquier reparación a un servicio autorizado DEWALT. La herramienta debe ser reparada por personal calificado utilizando piezas originales.

¿Cómo reciclar la batería al final de su vida útil?

Descargue completamente la batería usando la herramienta hasta que se pare. Retírela y llévela a un centro de reciclaje o a un servicio autorizado DEWALT. Las celdas NiCd son reciclables.

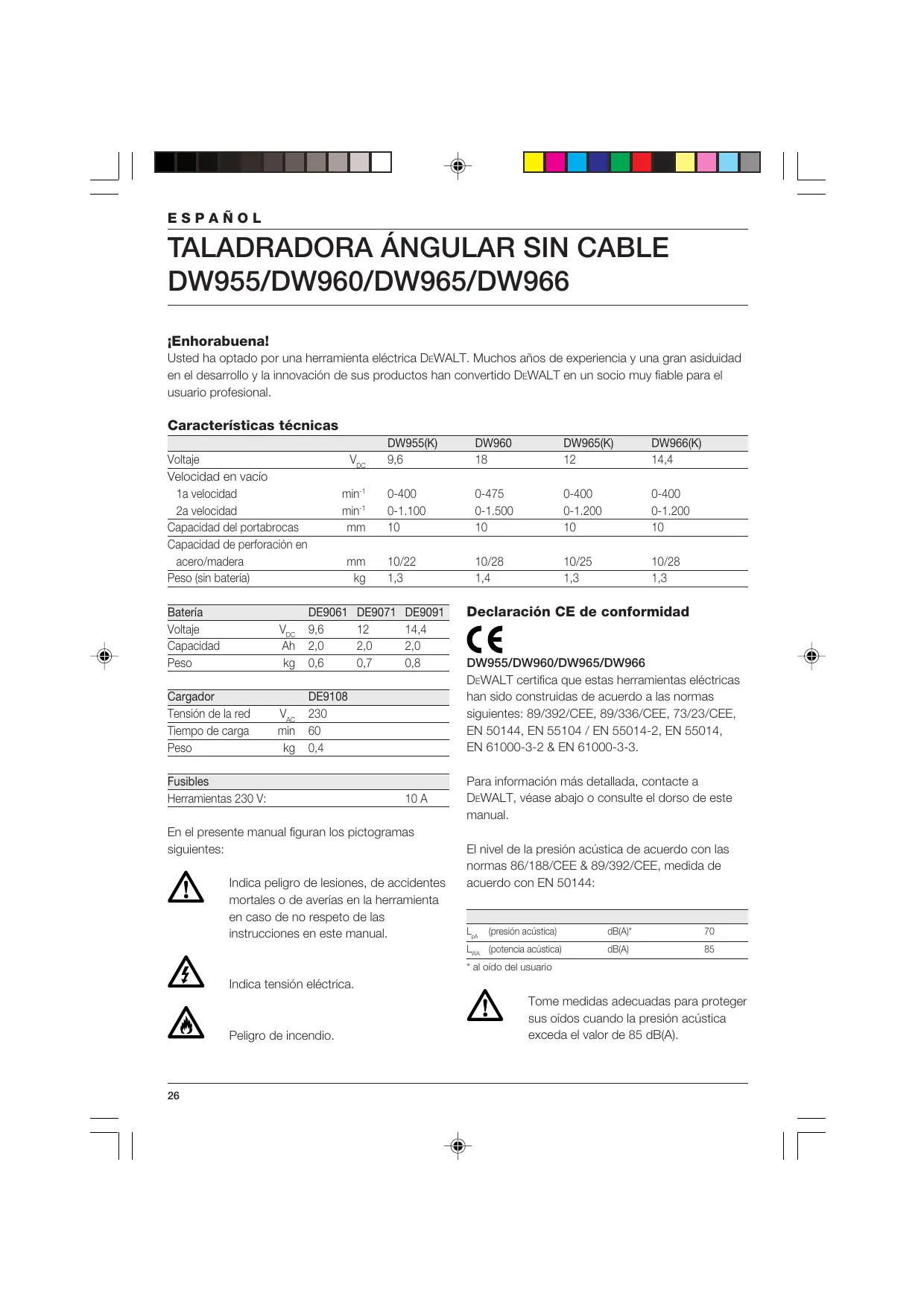

MANUAL DE USUARIO DW966K DEWALT

Usted ha optado por una herramienta eléctrica DeWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DeWALT en un socio muy fiable para el usuario profesional.

Características técnicas

		DW955(K)	DW960	DW965(K)	DW966(K)
Voltaje	V_DC	9,6	18	12	14,4
Velocidad en vacío
1a velocidad	min ^-1	0-400	0-475	0-400	0-400
2a velocidad	min ^-1	0-1.100	0-1.500	0-1.200	0-1.200
Capacidad del portabrocas	mm	10	10	10	10
Capacidad de perforación en acero/madera	mm	10/22	10/28	10/25	10/28
Peso (sin batería)	kg	1,3	1,4	1,3	1,3

Batería		DE9061	DE9071	DE9091
Voltaje	V_DC	9,6	12	14,4
Capacidad	Ah	2,0	2,0	2,0
Peso	kg	0,6	0,7	0,8

Cargador		DE9108
Tensión de la red	V_AC	230
Tiempo de carga	min	60
Peso	kg	0,4

Fusibles
Herramientas 230 V:	10 A

En el presente manual figuran los pictogramas siguientes:

Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.

Indica tensión eléctrica.

Peligro de incendio.

Declaración CE de conformidad

DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual.

El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 89/392/CEE, medida de acuerdo con EN 50144:

L_pA	(presión acústica)	dB(A)*	70
L_WA	(potencia acústica)	dB(A)	85

* al oído del usuario

Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A).

Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144:

< 2,5 m/s ^4

Instrucciones de seguridad

Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad!

Generalidades

1 Mantenga limpia el área de trabajo
Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.
2 Tenga en cuenta el entorno del área de trabajo
No exponga las herramientas eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice herramientas eléctricas en la proximidad de líquidos o gases inflamables.
3 Protéjase contra las descargas eléctricas
Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI).
4 ¡Mantenga alejados a los niños!
No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión.

5 Guarde las herramientas que no utiliza

Las herramientas eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.

6 Vista ropa de trabajo apropiada

No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto.

7 Lleve gafas de protección

Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes.

8 Respete el nivel máximo de la presión acústica

Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A).

9 Sujete bien la pieza de trabajo

Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.

10 No alargue demasiado su radio de acción

Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.

11 Esté siempre alerta

Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado.

12 Retire las llaves de maniobra

Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados.

13 Utilice la herramienta adecuada

En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas.

¡ATENCIÓN! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.

14 Mantenga las herramientas asiduamente

Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las

instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa.

15 Compruebe que no haya partes averiadas

Antes de utilizar la herramienta, comprueba que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT.

16 Extraiga la batería

Extraiga la batería cuando no la esté utilizando, antes de las operaciones de mantenimiento y cuando cambie algún accesorio.

17 Haga reparar su herramienta en un Centro de Servicio DEWALT

Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de herramientas eléctricas debe ser efectuada únicamente por un técnico competente.

Normas de seguridad adicionales para baterías

¡Peligro de incendio¡ Evite que el metal cortocircuite los contactos del paquete de baterías desmontable. No guarde o transporte el paquete de baterías sin su tapa protectora colocada sobre los contactos.

- El líquido una solución de un 25-30% de hidróxido de potasio, puede resultar nocivo. En caso de que entre en contacto con la piel, lávese inmediatamente con agua. Neutralícelo con un ácido suave como zumo de limón o vinagre. En caso de que entre en contacto con

los ojos, láveselos con agua limpia abundante durante al menos 10 minutos.

Consulte a un médico.

- No intente nunca abrir una batería.

Placas en el cargador y en la batería

Las placas en el cargador y en la batería enseñan los pictogramas siguientes:

Cargando

Cargado

Batería defectuosa

No cargar baterías en mal estado, cambiarlas inmediatamente

Antes de usar, leer el manual de instrucciones

Usar sólo con baterías de DEWALT. Otras baterías pueden explotar causando daños personales y materiales

No exponer a la lluvia

Si el cordón estuviera en mal estado, cambiarlo inmediatamente

Cargar sólo entre 4 °C y 40 °C

Una vez terminada la vida técnica de la batería, elimínela sin dañar el medio ambiente

No arroje la batería al fuego

Verificación del contenido del embalaje

El paquete contiene:

1 Taladradora ángular sin cable
1 Batería (solo modelos K)
1 Cargador (solo modelos K)
1 Caja de transporte (solo modelos K)
1 Manual de instrucciones
1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.

Descripción (fig. A)

Su taladradora ángular sin cable es una herramienta profesional que ha sido específicamente diseñada para taladrar y atornillar en espacios reducidos.

1 Conmutador de velocidad variable
2 Guía de deslizamiento de avance/retroceso
3 Selector de dos velocidades
4 Portabrocas sin llave
5 Manguito
6 Batería

Cargador

Su cargador DE9108 acepta baterías DEWALT desde 7,2 hasta 18 V.

6 Batería
7 Pulsadores de arranque
8 Cargador
9 Indicador de carga (rojo)

Seguridad eléctrica

El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características.

Su cargador DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra.

Sustitución de cable o enchufe

Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.

Utilización de un cable de prolongación

En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 0,5 mm². Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

Montaje y ajustes

Antes de realizar el montaje y los ajustes, extraiga siempre la batería.

Desconecte siempre la herramienta antes de introducir o extraer la batería.

Batería (fig. A)

Carga de la batería

Cuando cargue la batería por primera vez, o después de que haya estado guardada durante mucho tiempo, únicamente aceptará una carga del 80%. Tras varios ciclos de carga y descarga, la batería alcanzará su capacidad completa. Compruebe siempre la corriente eléctrica antes de cargar la batería. Si ésta está en funcionamiento, pero la batería no se carga, lleve el cargador a un concesionario autorizado de reparaciones de DEWALT. Es posible que el cargador y la batería se calienten durante la carga; esto es normal y no significa que exista ningún problema.

No cargue la batería a temperaturas ambiente inferiores a 4 °C o superiores a 40 °C. Temperatura de carga recomendada: aprox. 24 °C.

- Para cargar la batería (6), introdúzcala en el cargador (8) según se indica y enchufe este último. Asegúrese de que la batería esté bien colocada en el cargador. El indicador de carga rojo (9) parpadeará. Después de una hora aproximadamente, dejará de parpadear y permanecerá encendido. En ese momento la batería está totalmente cargada. Se puede sacar en cualquier momento o dejarse indefinidamente en el cargador conectado.

Introducción y extracción de la batería

• Introduzca la batería en la empuñadura hasta que esté bien colocada (se oirá un «clic»).
• Para extraerla, apriete los dos pulsadores de arranque (7) a la vez y sáquela de la empuñadura.

Tapa de batería (fig. B)

Se suministra una tapa protectora que cubre los contactos del paquete de baterías desmontable. Si la tapa protectora no está en su sitio, los objetos metálicos sueltos pueden poner en corto los contactos, produciendo riesgo de incendio y estropeando el paquete de baterías.

• Retire la tapa protectora (10) antes de colocar el paquete de baterías (6) en el cargador de la herramienta.
• Coloque la tapa protectora sobre los contactos inmediatamente después de haber retirado el paquete de baterías del cargador de la herramienta.

Asegúrese de que la tapa protectora está en su sitio antes de guardar o transportar un paquete de baterías desmontable.

Insertar y quitar una punta (fig. A)

• Abra el portabrocas (4) girando el manguito (5) en sentido contrario al de las agujas del reloj e introduzca el vástago de la punta.
• Inserte la punta hasta el fondo en el portabrocas y, antes de apretar, levántela levemente.
• Apriete firmemente girando el manguito en el sentido de las agujas del reloj mientras sujeta la parte posterior del portabrocas con la otra mano.
• Para sacar la punta, siga el mismo procedimiento en orden inversa.

Guía de deslizamiento de avance/retroceso (fig. A)

- Para seleccionar el sentido de giro hacia la derecha o hacia la izquierda, utilice el mando deslizante derecha/izquierda (2) tal como se indica (observe las flechas en la herramienta).

Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación.

Su herramienta tiene un selector de dos velocidades (3) incorporado para variar la relación entre velocidad y par de torsión.

1 baja velocidad/elevado par (perforación de grandes orificios, trabajo con grandes tornillos)
2 alta velocidad/bajo par (orificios y tornillos más pequeños)

Para las velocidades, ver los datos técnicos.

El selector del sentido de marcha debe siempre empujarse totalmente haciadelante o totalmente hacia atrás.

- ¡Evite de cambiar de velocidad cuando el taladro está funcionando!

Cómo retirar y colocar el portabrocas (fig. D & E)

• Abra las mordazas del portabrocas al máximo posible.
• Introduzca un destornillador en el portabrocas y retire el tornillo (11) que sujeta el portabrocas, girando en el sentido de las agujas del reloj, como se indica en la figura D.
• Apriete una llave Allen en el portabrocas y golpéela con un martillo tal como se indica en la figura E. Así el portabrocas quedará suelto y podrá desenroscarse a mano.
• Para volver a poner el portabrocas, proceda en el orden inverso.

Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.
• Infórmese sobre la ubicación de tuberías y de cables eléctricos.
• Sólo se debe ejercer una ligera presión sobre la herramienta. Una presión excesiva no acelera el taladrado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil.
• Para reducir el riesgo de pérdida de velocidad en la perforación, disminuya progresivamente la presión sobre la broca hacia el final de la operación.

- Mantenga el motor en marcha al extraer la broca del orificio perforado. Esto evitará que se atasque.

Antes de trabajar:

• Asegúrese de que la batería está (totalmente) cargada.
• Inserte la broca apropiada.
• Demarque el punto a ser perforado.
• Seleccione giro hacia adelante o hacia atrás.

Encendido y apagado (fig. A)

• Para encender, pulse el conmutador de velocidad variable (1). La presión determina la velocidad.
• Para parar la herramienta, suelte el conmutador.
• Para mantener la herramienta desconectada, desplace la guía de deslizamiento de avance/retroceso (2) a la posición central.

El taladro está equipado con un freno para detener la broca en cuanto el conmutador de velocidad variable se libera por completo.

Taladro en metal

- Cuando taladre metales use un lubricante, excepto para el hierro fundido y el bronce, que se taladra en seco.

Taladro en madera

• Se puede taladrar madera con las mismas brocas helicoidales que para metal. Estas brocas se calientan si no se sacan con frecuencia para eliminar las virutas.
• Para taladros más grandes use barrenas de madera a baja velocidad.
• Si al hacer el taladro el madera se puede astillar, ponga debajo un taco de madera que no le sirva.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Mantenimiento

Su herramienta eléctrica DeWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

Lubricación

Su herramienta eléctrica no requiere lubricación adicional.

Limpieza

• Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.
• Desconecte el cargador antes de limpiar el cárter con un paño.
• Quite la batería antes de limpiar su herramienta.

Medio ambiente

Batería recargable

Esta batería de larga duración se debe recargar cuando no tenga la potencia suficiente en trabajos que realizaba fácilmente con anterioridad.

Una vez terminada su vida técnica, eliminela sin dañar el medio ambiente:

• Agote la batería por completo y, a continuación, sáquela de la herramienta.
• Las células NiCd son reciclables. Llévelas a su distribuidor o a un centro de reciclaje local. Las baterías recogidas se reciclarán o se desecharán adecuadamente.

Herramientas desechadas

Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.

GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA •

Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

- UN AÑO DE SERVICIO GRATUITO •

Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

- UN AÑO DE GARANTÍA •

Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente.
• No se haya intentado su reparación por parte de una persona no autorizada.
• Se presente la prueba de compra.

Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual.

PERCEUSE D'ANGLE SANS FIL DW955/DW960/DW965/DW966

Félicitations!
