BRUKSANVISNING DC731KB DEWALT

SLAGBORMASKIN Gratulerer! Du har valgt et verktøy fra DEWALT. Mangeårig erfaring, grundig produktutvikling og nyskaping gjør DEWALT til en svært pålitelig partner for profesjonelle brukere av elektriske verktøy. Tekniske spesifikasjoner Spenning Batteritype Effekt Turtall, ubelastet 1 gir 2 gir Slaghastighet 1 gir 2 gir Maks dreiemoment Kjokskapasitet Makismal borekapasitet Tre Metall Murverk Vekt (uten batteripakke) Spenning Batteritype Effekt Turtall, ubelastet 1 gir 2 gir Slaghastighet 1 gir 2 gir Maks dreiemoment Kjokskapasitet Maksimal borekapasitet Tre Metall Murverk Vekt (uten batteripakke)

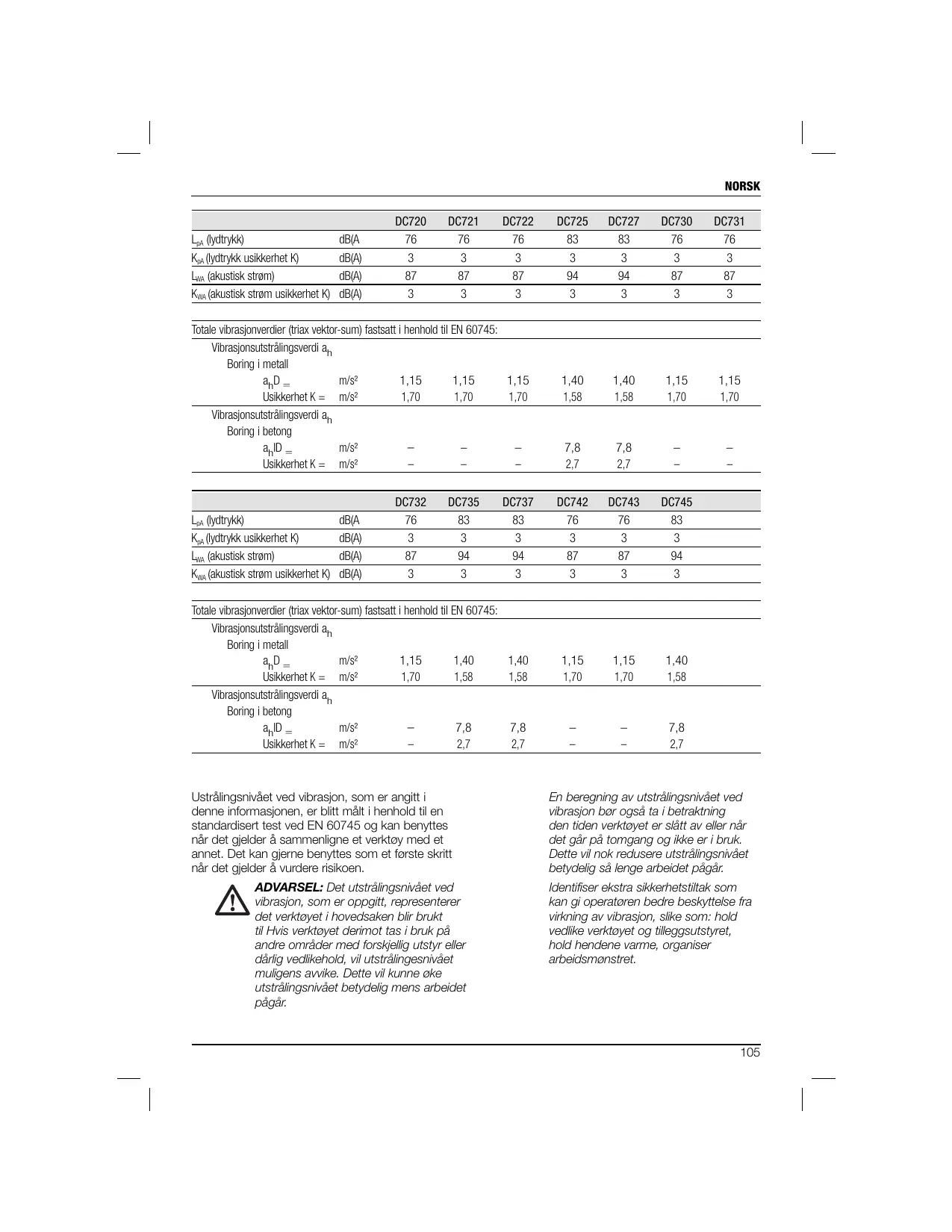

Totale vibrasjonverdier (triax vektor-sum) fastsatt i henhold til EN 60745: Vibrasjonsutstrålingsverdi ah Boring i metall ahD = m/s² 1,15 1,15 1,15 Usikkerhet K = m/s² 1,70 1,70 1,70 Vibrasjonsutstrålingsverdi ah Boring i betong ahID = m/s²

Totale vibrasjonverdier (triax vektor-sum) fastsatt i henhold til EN 60745: Vibrasjonsutstrålingsverdi ah Boring i metall ahD = m/s² 1,15 1,40 1,40 Usikkerhet K = m/s² 1,70 1,58 1,58 Vibrasjonsutstrålingsverdi ah Boring i betong ahID = m/s² 7,8 7,8 Usikkerhet K = m/s² 2,7 2,7 Ustrålingsnivået ved vibrasjon, som er angitt i denne informasjonen, er blitt målt i henhold til en standardisert test ved EN 60745 og kan benyttes når det gjelder å sammenligne et verktøy med et annet. Det kan gjerne benyttes som et første skritt når det gjelder å vurdere risikoen. ADVARSEL: Det utstrålingsnivået ved vibrasjon, som er oppgitt, representerer det verktøyet i hovedsaken blir brukt til Hvis verktøyet derimot tas i bruk på andre områder med forskjellig utstyr eller dårlig vedlikehold, vil utstrålingesnivået muligens avvike. Dette vil kunne øke utstrålingsnivået betydelig mens arbeidet pågår. DC725

7,8 2,7 En beregning av utstrålingsnivået ved vibrasjon bør også ta i betraktning den tiden verktøyet er slått av eller når det går på tomgang og ikke er i bruk. Dette vil nok redusere utstrålingsnivået betydelig så lenge arbeidet pågår. Identifiser ekstra sikkerhetstiltak som kan gi operatøren bedre beskyttelse fra virkning av vibrasjon, slike som: hold vedlike verktøyet og tilleggsutstyret, hold hendene varme, organiser arbeidsmønstret.

NORSK Batteripakke Batteritype Spenning Kapasitet Vekt Batteripakke Batteritype Spenning Kapasitet Vekt Lader Hovedspenning Batteritype Ca. ladetid Vekt Sikringer: Europa Storbritannia og Irland VDC

DE9094 NiCd 14,4 1,3 0,60 DE9091 NiCd 14,4 2,0 0,70 DE9074 NiCd 1,3 0,55 DE9501 NiMH 2,6 0,69 DE9071 NiCd 2,0 0,65 DE9130 NiCd/NiMH min (2,0 Ah batteripakker) 0,5 VAC 230 V verktøy 230 V verktøy DE9135 NiCd/NiMH/Li-Ion (2,0 Ah batteripakker) 0,52 DE9116 NiCd/NiMH (2,0 Ah batteripakker) 0,4 10 A, nettspenning 13 A, i støpsler Definisjoner: Retningslinjer for sikkerhet Angir fare for elektrisk støt. Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene. Angir brannfare. FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade. ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade. FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade. FORSIKTIG: Når dette brukes uten sikkerhetsvarselsymbolet, foreligger det en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til materiell skade.

Overensstemmelseserklæring med EU DC720, DC721, DC722, DC725, DC727, DC730, DC731, DC732, DC735, DC737, DC742, DC743, DC745 DEWALT erklærer at disse produktene, beskrevet under ”teknisk data”, har blitt laget i samsvar med: 98/37/EEC (til desember 28, 2009), 2006/42/ EC (fra desember 29, 2009), 2004/108/EC, 2006/95/ EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Ytterligere informasjon fås ved å ta kontakt med DEWALT på adressen nedenfor eller ved å slå opp bakerst i brukerhåndboken. NORSK Undertegnede er ansvarlig for alle tekniske data og stadfester denne erklæringen på vegne av DEWALT.

Horst Grossmann Ingeniørvirksomhet og produktutvikling DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Tyskland 16/09/2007 ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres. Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer ADVARSEL! Les alle sikkerhetsadvarsler og bruksanvisninger. Unnlatelse av å følge advarsler og bruksanvisninger kan resultere i elektrisk sjokk, brann og/eller alvorlige skader.

a) Pass på at arbeidsplassen er ren og godt belyst. Rotete eller mørke områder øker faren for ulykker. b) Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske, gass eller støv. Elektriske verktøyer produserer gnister som kan antenne støv eller gass. c) Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøyer. Forstyrrelser kan forårsake at en mister oversikten.

Unngå å berøre jordede flater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt. Hvis du må bruke et elektrisk verktøy i fuktige omgivelser, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk støt.

a) Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske verktøy hvis du er trøtt eller sliten eller har brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c) Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fingeren på bryteren eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f) Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.

Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTØY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b) Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c) Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d) Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske verktøy er farlige i hendene på ukyndige brukere. e) Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f) Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g) Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene. Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt.

5) BRUK OG BEHANDLING AV BATTERIDREVNE VERKTØY

a) Batteriet skal bare lades med laderen som er angitt av produsenten. En lader som er beregnet på en bestemt batteripakke, kan medføre brannfare hvis den brukes med en annen batteripakke. b) Elektriske verktøy skal bare brukes med den angitte batteripakken. Bruk av andre

batteripakker kan medføre risiko for personskade og brann. En batteripakke som ikke er i bruk, skal holdes på god avstand fra metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan skape kontakt mellom polene. Kortslutning av batteripolene kan forårsake forbrenning eller brann. Ved hardhendt behandling, kan det lekke væske fra batteriet. Unngå berøring. Skyll med vann hvis du kommer i kontakt med væsken. Oppsøk lege hvis væsken kommer i kontakt med øynene. Batterivæske kan forårsake irritasjon eller forbrenning.

a) Service på det elektriske verktøyet skal utføres av en kvalifisert servicetekniker som utelukkende bruker originale reservedeler. Slik sørger du for å ivareta det elektriske verktøyets sikkerhet.

SIKKERHETSREGLER Boremaskin/skrutrekker/slagbor sikkerhetsadvarsler

• Bruk ørebeskyttere ved bruk av slagbor. Det å være utsatt for støy kan forårsake tap av hørsel.
• Under utførelse av et arbeide, hold verktøyet i de isolerte gripeflatene der hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger eller ledningen til selve verktøyet. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan synlige metalldeler i verktøyet bli strømførende og gi brukeren elektrisk støt.
• Bruk hjelpehåndtakene som leveres sammen med verktøyet. Det å miste kontrollen kan forårsake personskade.
• Bruk klemmer eller en annen praktisk metode som er behjelpelig med å stabilisere arbeidet på et stabilt sted. Det å holde det arbeidet du skal gjøre i hånden eller opp mot kroppen er ustabilt og kan føre til at du mister kontrollen.
• Bruk ørebeskyttere når du borer over lengre perioder. Det å være utsatt for mye støy over lengre tid kan forårsake hørselstap. Midlertidig hørselstap eller alvorlige skader på trommehinnen kan oppstå fra høye lydnivåer som følge av slagboring. NORSK
• Bruk sikkerhetsbriller eller annen øyebeskyttelse. Hamring og boreoperasjoner kan forårsake at fliser flyr. Flagrende partikler kan forårsake permanent øyeskade.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er angitt i denne håndboken. Laderen og batteripakken er spesielt designet for å brukes sammen.

• Slagbor og verktøy blir varme når de blir brukt. Bruk hansker når du er i berøring med dem.

• Disse laderne er ikke ment til annen bruk enn lading av DEWALT oppladbare batterier. All annen bruk kan resultere i risiko for brann, elektrisk støt eller dødelig elektrosjokk. Etiketter på verktøyet

PLASSERING AV DATOKODE

Datokode, som også inkluderer produksjonsåret, er trykt på overflaten ved montasjeleddet mellom verktøyet og batteriet! Eksempel: 2007 XX XX Produksjonsår Viktige sikkerhetsinstruksjoner for alle batteriladere OPPBEVAR DISSE INSTRUKSJONENE: Denne manualen inneholder viktige sikkerhetsinstruksjoner og bruksanvisninger DE9130, DE9135 og DE9116 batteriladere.

• Før du bruker batteriet og laderen, må du lese alle instruksjonene og advarselsmerker på laderen, batteripakken, og produktet som bruker batteripakken. FARE: Fare for dødelig elektrosjokk. 230 volt er tilstede ved ladeterminalene. Stikk ikke inn ledende gjenstander. Dette kan medføre elektrisk sjokk eller dødelig elektrosjokk. ADVARSEL: Fare for elektrisk støt. Ikke la væske trenge inn i laderen. Elektrisk sjokk kan forekomme. ADVARSEL: Forbrenningsfare. For å redusere risikoen for skade, må du kun lade DEWALT oppladbare batterier. Andre typer batterier kan sprenges og forårsake personskade og andre skader. FORSIKTIG: Under visse omstendigheter, med laderen plugget inn i strømforsyningen, kan de eksponerte ladekontaktene inne i laderen kortsluttes av fremmedmateriale. Fremmedmaterialer av en ledende type kan være, men er ikke begrenset til, stålull, aluminiumfolie, eller oppbygning av metalliske partikler skal holdes bort fra laderommene. Trekk alltid ut laderen av kontakten når det ikke er en batteripakke i rommet. Frakoble laderen før rengjøring.

• Ikke utsett laderen for regn eller snø.
• Påse at ledningen er plassert slik at den ikke kan bli tråkket på, snublet over, eller på andre måter skadet eller overbelastet.
• Ikke bruk skjøteledning hvis det ikke er absolutt nødvendig. Bruk av en feil skjøteledning kan resultere i brannrisiko, elektrisk sjokk eller dødelig elektrosjokk.
• En skjøtledning må ha tilstrekkelig ledningstykkelse (AWG eller American Wire Gauge) for sikkerhet. Jo lavere diameternummer av ledningen, desto større kapasitet av kabelen, det vil si at 16 diameter har mer kapasitet enn 18 diameter. Når du bruker mer enn én skjøteledning for å lage den totale lengden, påse at hver enkelt skjøteledning inneholder den minimale trådtykkelsen.
• Ikke plasser gjenstander oppå laderen, laderen må heller ikke plasseres på en myk overflate som kan blokkere ventilasjonshullene og resultere i sterk intern varme. Plasser laderen på god avstand fra alle varmekilder. Laderen er ventilert gjennom slissene i toppen og bunnen av beholderen.
• Ikke bruk laderen med en skadet ledning eller støpsel - de må skiftes ut umiddelbart.
• Ikke bruk laderen om den har blitt slått hardt, blitt mistet eller på andre måter skadet. Ta den med til et autorisert servicesenter.
• Ikke demonter laderen; ta den med til et autorisert servicesenter når service eller reparasjon er påkrevd. Feilmontering kan medføre elektrisk sjokk, dødelig elektrosjokk eller brann.
• Frakoble laderen fra stikkontakten før rengjøring. Dette vil redusere risikoen for elektrisk sjokk. Fjerning av batteripakken vil ikke redusere denne risikoen.
• ALDRI forsøk å koble 2 ladere sammen.

• Laderen er designet for å brukes på standard 230 V elektrisk strøm for husholdningsartikler Ikke forsøk å bruke den på en annen spenning. Dette gjelder ikke billaderen.

TA VARE PÅ DISSE ANVISNINGENE

Ladere DE9130 og DE9116 lader aksepterer 7,2 – 18 V NiCd og NiMH batterier. Forsinkelse ved varm/kald batteripakke Hvis laderen registrerer at batteriet er for varmt eller for kaldt, legges det automatisk inn en forsinkelse som følge av dette. Batteriet blir ikke ladet før batteripakken har oppnådd riktig temperatur. Laderen går deretter automatisk til lademodus. Denne funksjonen gjør at batteriet varer lengst mulig.

BESKYTTELSE MOT FOR MYE UTLADING

DE9135 lader aksepterer 7,2 – 18 V NiCd, NiMH eller Li-Ion batterier. Batteripakken er beskyttet mot for mye utlading når den brukes i verktøyet. Disse laderne krever ingen justering og er laget slik at de skal være så enkle som mulig å bruke. Viktige sikkerhetsinstruksjoner for alle batteripakkene Ladeprosedyre Når du bestiller batteripakker for utskifting, påse at du inkluderer katalognummer og spenning. Sjekk tabellen på slutten av denne manualen for kompabilitet av ladere og batteripakker. FARE: Fare for dødelig elektrosjokk. 230 volt er tilstede ved ladeterminalene. Ikke anvend strømførende gjenstander. Fare for elektrisk sjokk eller elektrisk støt.

røde lampen, under oppladning, blinker hele tiden er det tegn på at selve oppladningen har begynt.

3. Fullført oppladning indikeres av at den røde

lampen lyser hele tiden PÅ. Pakken er fullstendig ladet og kan nå brukes eller kan forbli i laderen. Se tabellen nedenfor når det gjelder ladestatus for batteripakken. – – – – – – ––– – ––– –

• • •• •• •• Automatisk balansering av battericellene Modusen for automatisk balansering av battericellene balanserer de individuelle cellene i batteripakken for å utnytte kapasiteten maksimalt. Batteripakker skal balanseres en gang i uken eller når batteripakkens ytelse er svekket. Balanser batteripakken ved å legge batteriet i laderen på vanlig måte. La batteripakken ligge i laderen i minst 8 timer.

• Ikke oppbevar eller bruk verktøyet og batteripakken på steder hvor temperaturen kan nå eller overskride 40 °C (slik som i skjul eller metallbygninger om sommeren). FARE: Fare for dødelig elektrosjokk. Prøv aldri å åpne en batteripakke, uansett grunn. Hvis batteripakkens beholder er sprukket eller skadet bør den ikke settes inn i laderen. Dette kan medføre elektrisk sjokk eller dødelig elektrosjokk. Skadede batteripakker bør returneres til et servicesenter for resirkulering. ADVARSEL: Prøv aldri å åpne en batteripakke, uansett grunn. Hvis batteripakkens beholder er sprukket eller skadet bør den ikke settes inn i laderen. Ikke knus, mist eller skade batteripakken. Ikke bruk en batteripakke eller lader som har fått et skarpt støt, blitt mistet, kjørt over eller skadet på noen måte (m.a.o. stukket med en spiker, slått med en NORSK hammer, tråkket på). Skadede batteripakker bør returneres til et servicesenter for resirkulering. FORSIKTIG: Når den ikke er i bruk må verktøyet plasseres på dets side på en stabil overflate hvor det ikke vil forårsake snubling eller en fallfare. Noen verktøy med store batteripakker kan stå rett opp og ned på batteripakken men kan lett falle ned.

setter batteripakken i laderen eller verktøy (fig. 3A).

2. Sett den beskyttende batterihetten over

kontaktene med en gang du tar batteripakken ut av laderen eller verktøyet (fig. 3B). ADVARSEL: Påse at den beskyttende batterihetten sitter på før du bærer en løs batteripakke eller legger den til oppbevaring. Batteripakke (fig. 1) BATTERITYPE Imidlertid, om den ytre forseglingen er ødelagt: a. og batterivæsken kommer på huden din, vask øyeblikkelig med såpe og vann i flere minutter. DC720, DC721, DC722, DC725 og DC727 opererer på 18 volt batteripakker. b. Om batterivæske kommer inn i dine øyne bør du skylle dem med rent vann i minimum 10 minutter og oppsøk medisinsk hjelp øyeblikkelig. (Medisinsk merknad: Væsken er en 25-35 % oppløsning med kaliumhydroksid) DC742, DC743 og DC745 bruker 12 voltsbatteripakker.

• Ikke brenn batteripakken selv om den er alvorlig skadet eller er fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer er produsert når litium-ion batteri er brent.
• Om batteri-innhold kommer i kontakt med huden din, vask øyeblikkelig område med mild såpe og vann. Om batterivæske kommer inn i øyet, skyll med vann over det åpne øyet i 15 minutter eller til irritasjon stopper. Om medisinsk tilsyn er nødvendig, er batterielektrolytt sammensatt av en blanding med flytende organiske karbonater og litiumsalt.
• Innholdet av åpnede battericeller kan forårsake åndedrettsirritasjon. Forsyn frisk luft. Om symptomene vedvarer, oppsøk medisinsk tilsyn. ADVARSEL: Forbrenningsfare. Batterivæske kan være brannfarlig om eksponert til gnister eller flammer. DC730, DC731, DC732, DC735 og DC737 opererer på 14,4 volt batteripakker. Anbefalinger ved oppbevaring

1. Det beste oppbevaringsstedet er kjølig, tørt og

uten direkte sollys og for lave eller for varme temperaturer.

2. Langvarig oppbevaring er ikke skadelig for

batteripakken eller laderen. Disse kan, under riktige forhold, oppbevares i 5 år eller mer. Merker på lader og batteripakke Foruten symbolene i denne brukerhåndboken, viser merkene på laderen og batteripakken følgende symboler: Les brukerhåndboken før bruk. Batteriet lades. Batteriet er ladet. Defekt batteri. Forsinkelse ved varm/kald batteripakke.

NORSK Stikk ikke inn ledende gjenstander. Beskrivelse (fig. 1) ADVARSEL: Verktøyet eller delene må aldri endres. Dette kan medføre materielle skader eller personskader. Lad ikke skadde batteripakker. Skal kun brukes med DEWALT batteripakker. Andre typer batteripakker kan sprekke og forårsake personskade og materiell skade. TILTENKT BRUK Disse boremaskinene/skrutrekkerne/slagborene er laget til bruk ved profesjonell boring og skrutrekkerbruk. Skal ikke utsettes for vann. MÅ IKKE brukes ved høy luftfuktighet eller nær antennelige væsker eller gasser. Defekte ledninger skal skiftes med en gang. Disse boremaskinene/skrutrekkerne/slagborene er profesjonelle elektroverktøy. Pass på at barn IKKE rører ved dem. Det kreves overoppsyn når uerfarne operatører bruker disse verktøyene. Skal bare lades i temperaturer mellom 4 og 40 °C. Ta hensyn til miljøet når batteripakken skal kasseres. a. Bryter b. Forover/reversknapp c. Justeringskrave for dreiemoment d. Girvelger e. Arbeidslys Ikke brenn batteripakken NiMH, NiCd+ og Li-Ion. f. Kjoks uten kile g. Batteripakke h. Batteriutløsningsknapper Lader NiMH- og NiCd-batteripakker. Lader Li-Ion batteripakker. Ladetid er angitt under tekniske spesifikasjoner. Pakkens innhold Pakken inneholder: 1 boremaskin/slagbor 2 batteripakker 1 lader 1 verktøykasse (bare K-modeller) 1 brukerhåndbok 1 diagram MERK: Batteripakker og ladere er ikke inkludert med N-modeller.

• Sjekk at det ikke har oppstått skade på verktøyet, delene eller tilbehøret under transport.
• Ta deg tid til å lese og gjøre deg godt kjent med brukerhåndboken før du tar verktøyet i bruk.

Sikkerhet ved bruk av elektrisitet Den elektriske motoren er kun beregnet på én bestemt spenning. Sjekk alltid at spenningen i batteripakken stemmer overens med spenningen på klassifiseringsskiltet. Sjekk også at spenningen i laderen stemmer overens med nettspenningen. Denne DEWALT-laderen er dobbeltisolert i samsvar med EN 60335. Det er derfor ikke påkrevd å bruke jordledning. Hvis ledningen er skadet må den skiftes ut med en spesialledning som kun er tilgjengelig gjennom DEWALTs serviceorganisasjon. Det å bruke skjøteledning Bruk ikke skjøteledning med mindre det er helt nødvendig. Bruk en godkjent skjøteledning som passer til inngangseffekten i laderen (se tekniske spesifikasjoner). Minste lederstørrelse er 1 mm2; maks. lengde er 30 m. Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først. NORSK

MONTERING OG JUSTERING

ADVARSEL: Ta alltid ut batteripakken før montering og justering. Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. ADVARSEL: Bruk kun batteripakker og ladere fra DEWALT. Innsetting og fjerning av batteripakke fra verktøyet (fig. 2) ADVARSEL: Risikoen for alvorlig personskader vil kunne reduseres ved at man slår av verktøyet og kobler fra batteripakken før det utføres justeringer eller montering/ demontering av tilbehør eller ekstrautstyr. Utilsiktet start kan forårsake personskade.

innsiden av verktøyshåndtaket (fig. 2).

2. Skyv batteripakken godt inn i håndtaket til du

hører at det låses på plass. VED FJERNING AV BATTERIPAKKEN FRA VERKTØYET

1. Trykk batteriets utløsningsknapper (h) og trekk

ut batteripakken fra verktøyshåndtaket.

2. Sett inn batteripakken i laderen som beskrevet i

laderavsnittet i denne manualen. BRUK Anvisninger for bruk ADVARSEL: Følg alltid sikkerhetsanvisninger og gjeldende forskrifter. Bryter for variabel hastighet (fig. 1) Slå på verktøyet ved å klemme på utløseren (a). Slå av verktøyet ved å slippe opp utløseren. Verktøyet er utstyrt med en brems. Ambolten stopper så snart utløserbryteren er helt utløst. Ved valg av forover omdreining, frigjør utløserbryteren og trykk ned forover-/ reverskontrollknappen på høyre siden av verktøyet. Ved valg av revers, trykk ned forover-/ reverskontrollknappen på venstre siden av verktøyet. Midtstillingen på kontrollknappen låser verktøyet i av-stilling. Påse at avtrekkeren er i fri når stillingen på kontrollknappen forandres. MERK: Første gang verktøyet brukes, etter å ha forandret rotasjonsretningen, kan det være at det høres et knepp når den startes opp. Dette er normalt og er ikke tegn på noe problem. Justeringskrave for dreiningsmomentet (fig. 1) Verktøyet har en justerbar skrutrekkermekanisme til bruk ved boring og fjerning av et vidt spekter av fasongjern i mange størrelser, samt i noen modeller, en slagbormekanisme ved boring i mur. Rundt kraven (c) er tall, et borebitsymbol, og, på noen modeller, et slagborsymbol. Disse tallene brukes slik at en innstiller clutchen så den kan yte et viss dreiningsmoment. Jo høyere tallet på kraven, desto høyere er dreiningsmomentet og større er borene som kan brukes. Velg hvilke som helst numre og vri til det ønskede nummeret er på linje med pilen. Dobbeltgir (fig. 1) Dobbeltgiregenskapen til bormaskinen/skrutrekkeren gir mulighet til å skifte gir og gir dermed større allsidighet. Ved valg av lav hastighet, høy innstilling av dreiningsmomentet, slå av verktøyet slik at det stopper. Skyv girvelgeren (d) forover (mot kjoks) som vist i Figur 1. Ved valg av høy hastighet, lavere innstilling av dreiningsmomentet, slå av verktøyet slik at det stopper. Skyv girvelgeren tilbake (bort fra kjoks). MERK: Ikke skift gir mens verktøyet er i gang. Hvis du har problemer med å skifte gir, pass på at dobbeltgirvelgeren er enten skjøvet helt framover eller helt bakover. Arbeidslys (fig. 1) MERK: Uavbrutt bruk under ujevn hastighet anbefales ikke. Det kan skade bryteren og bør unngås. Det er et arbeidslys (e) plassert akkurat ovenfor utløserbryteren (a). Arbeidslyset blir slått på når utløserbryteren er skjøvet ned. Forover/revers kontrollknapp (fig. 1) MERK: Arbeidslyset er ment til opplysing av arbeidsoverflaten og er ikke ment til å bli benyttet som en lommelykt. En forover-/reversknapp (b) bestemmer retningen verktøyet skal brukes og tjener også som låseknapp.

NORSK Enkel hylsekjoks uten kile (fig. 1) Verktøyet har en kjoks uten kile (f) med en roterende hylse som blir brukt ved enhåndsoperasjon av kjoks. For å sette inn et bor eller annet tilbehør, følg disse retningslinjene.

1. Lås utløseren i AV posisjon som tidligere

2. Ta tak i den sorte hylsen av kjoks med en hånd

og bruk den andre hånden til å sikre verktøyet. Roter hylsen mot solen, langt nok slik at den aksepterer det ønskede tilbehøret.

3. Sett tilbehøret omtrent 19 mm inn i kjoks og

stram godt til ved å rotere kjokshylsen med solen med en hånd mens du holder verktøyet med den andre. Verktøyet er utstyrt med en automatisk spindellåsmekanisme. Dette gir anledning til å åpne og låse kjoksen med en hånd. For å kunne utløse tilbehøret, gjenta steg 2 ovenfor.

2. Trykk alltid på boret etter en rett linje. Bruk nok

trykk til å holde boret i gang, men ikke trykk så hardt at du kveler motoren eller brekker av boret.

3. Hold verktøyet godt med begge hendene for å

kontrollere vrideeffekten av boremaskinen. Hvis modellen ikke er utstyrt med et sidehåndtak, ta tak i boremaskinen med en hånd på håndtaket og en hånd på batteripakken. ADVARSEL: Boremaskinen kan kveles hvis den blir overbelastet og dette kan forårsake en plutselig vridning. Alltid forvent en kveling. Ta godt tak i boremaskinen for å kontrollere vridningen samt det å unngå skade.

4. HVIS BOREMASKINEN KVELES er det

vanligvis fordi den er overbelastet eller blir feilaktig brukt. FRIGJØR AVTREKKEREN ØYEBLIKKELIG og fjern boret bort fra arbeidet samt fastsett årsaken for kveling. IKKE TRYKK AVTREKKEREN PÅ OG AV I ET FORSØK PÅ å STARTE ET KVELET BOR — DETTE KAN SKADE BOREMASKINEN. ADVARSEL: Ikke forsøk å stramme boremaskinbitene (eller noe av tilbehøret) ved å ta tak i fremdelen av kjoksen og så slå på verktøyet. Det kan da oppstå skade på kjoksen samt også føre til personskade. Alltid lås utløserbryteren når du skifter tilbehør.

5. For å minske kveling eller det at boret bryter

seg gjennom materialet, reduser trykket på boret og gradvis press boret gjennom den siste brøkdelen av hullet. Påse at du strammer kjoksen md en hånd på kjokshylsen og en hånd som holder verktøyet for å oppnå maksimal stramhet.

6. Hold motoren gående mens du drar boret ut av

et boret hullet. Dette vil være til hjelp til slik at det ikke setter seg fast. Boreoperasjon (fig. 4) ADVARSEL: Risikoen for alvorlig personskade kan reduseres ved å slå av verktøyet samt koble fra strømkilden før det utføres justeringer eller monteringer/ demonteringer av tilbehør eller ekstrautstyr. ADVARSEL: Slik at en kan redusere risikoen for personlig skade, påse at arbeidsstykket ALLTID er ankret eller klemt godt fast. Hvis det bores i tynt materiale, bruk en ”sikkerhets” blokk av tre som vil hjelpe til å forhindre skader på materialet.

1. Bruk kun skarpe bor. Til bruk på TRE, sett

innstillingen på lav hastighet og benytt slagbor, spissbor, vribor, eller hullsag. Til bruk på METALL, sett innstillingen på lav hastighet og benytt slagbor i stål, eller hullsag. Til bruk på MUR, slik som murstein, askestein, etc., benytt hardmetallspisser som er klassifiserte for slagboring. Bruk lav hastighet for bor større enn 10 mm.

7. Ved bruk av boremaskiner med vekslende

hastighet er det ikke nødvendig å lage til noe merke på forhånd der hvor det skal bores. Bruk sakte hastighet ved start på hullet og akselererer så ved å klemme avtrekkeren hardere ettersom hullet blir dypt nok til å bore uten at boret spretter ut. Bruk av slagbor (fig. 5)

1. Snu kraven (c) til slagborsymbolet.

2. Velg innstillingen for høy hastighet ved å skyve

velgeren bakover (bort fra kjoks). VIKTIG: Bruk kun hardmetallspiss eller murverkbiter.

3. Legg akkurat nok trykk på slagboret slik at det

ikke får anledning til å sprette omkring for mye eller ikke vil ”ta tak”. For mye trykk vil forårsake saktere borehastighet, overoppheting og lavere borehastighet.

4. Bor rett, hold boret i rett vinkel i forhold til der

du borer. Ikke trykk på boret fra siden da dette kan resultere i at borsporene fylles, noe som vil forårsake at boret arbeider saktere. NORSK

5. Hvis slaghastigheten begynner å avta ved

boring, trekk boret delvis av hullet mens verktøyet fremdeles i gang for å hjelpe til med å rense rester fra hullet. MERK: En myk, jevn strøm av støv fra hullet tilsier riktig borehastighet. Skrutrekkeroperasjon (fig. 6)

1. Velg det ønskede hastighet/

dreiningsmomentomfanget ved bruk av dobbeltgirvelgeren for å tilpasse hastigheten og dreiningsmomentet til den planlagte operasjonen.

2. Drei kraven, som justerer dreiningsmomentet,

til den ønskede posisjonen. Lavere tall indikerer lavere dreiningsmomentinnstillinger; høyere tall indikerer høyere dreiningsmomentinnstillinger.

3. Innstill det ønskede festetilbehøret i kjoksen på

samme måte som et hvilket som helst bor.

4. Foreta gjerne en test på noen rester eller usatte

steder for å bestemme den riktige posisjonen for koplingskraven.

5. Start alltid med lavere

dreiningsmomentinnstillinger for så å gå opp til høyere dreiningsmomentinnstillinger slik at skader på arbeidet eller festeanordningen unngås. VEDLIKEHOLD Elektriske verktøy fra DEWALT er laget for langtidsbruk med minimalt vedlikehold. Kontinuerlig tilfredsstillende funksjonalitet er betinget av riktig behandling og regelmessig rengjøring av verktøyet. ADVARSEL: Reduser risikoen for alvorlig personskade: Slå av verktøyet og ta av batteripakken før du utfører justeringer eller monterer/demonterer tilbehør eller ekstrautstyr. Utilsiktet start kan forårsake personskade. Rengjøring ADVARSEL: Blås smuss og støv ut av verktøyhuset med tørr luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikkemetalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktøydelene i vann.

RENGJØRINGSINSTRUKSJONER FOR LADER

ADVARSEL: Fare for elektrisk støt. Frakople laderen fra vekselstrømkontakten før rengjøring. Smuss og fett kan fjernes fra eksteriøret av laderen ved bruk av en klut eller myk ikke-metallisk børste. Ikke bruk vann eller andre rengjøringsmidler. Ekstrautstyr ADVARSEL: Siden tilbehør som ikke leveres av DEWALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør. Reduser risikoen for personskade ved å kun bruke tilbehør som anbefales av DEWALT sammen med dette produktet. Ta kontakt med en forhandler for informasjon om ekstrautstyr. Miljøvern Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall. Smøring Dette elektriske verktøyet trenger ikke smøring. Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat.

NORSK Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer. Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren når du kjøper et nytt produkt. DEWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten. Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste DEWALT-kontor på adressen som er oppført i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com. GARANTI

• 30 DAGERS FULL GARANTI • Hvis du ikke er 100 % fornøyd med ytelsen til DEWALT-verktøyet, kan du levere det tilbake innen 30 dager, komplett som ved kjøpet. Lever det til forhandleren du kjøpte det av, så får du full refusjon eller bytterett. Kvittering må fremvises.
• ETTÅRSKONTRAKT MED GRATIS SERVICE • Vedlikehold og service på DEWALT-verktøyet i de første 12 månedene etter kjøpet utføres gratis ved et autorisert servicesenter for DEWALT. Kvittering må fremvises. Inkludert arbeidstimer og reservedeler for elektriske verktøy. Ekskludert ekstrautstyr.
• ETT ÅRS FULL GARANTI • Hvis DEWALT-produktet blir defekt som følge av svikt i materialer eller utførelse innen 12 måneder etter kjøpedatoen, garanterer vi at alle defekte deler skal skiftes gratis eller, etter vårt skjønn, at hele verktøyet skal byttes ut gratis på følgende vilkår:
• Produktet er ikke feilbrukt. Oppladbar batteripakke

• Ingen uautoriserte personer har prøvd å reparere verktøyet. Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Kvittering fremvises. Denne garantien gis i tillegg til lovbestemte forbrukerrettigheter.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Li-Ion, NiCd og NiMH-celler kan resirkuleres. Ta dem med til en forhandler eller et lokalt gjenvinningssenter. Innsamlede batteripakker blir gjenvunnet eller kassert på forsvarlig måte.

Ring det aktuelle telefonnummeret bakerst i denne brukerhåndboken for å finne nærmeste autoriserte servicesenter for DEWALT. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service på Internett på www.2helpU.com. PORTUGUÊS
