BRUKSANVISNING DC731KB DEWALT

6. Hold motoren gående mens du drar boret ut av

Gratulerar! Du har valt ett DEWALT-verktyg. Åratals erfarenhet, omsorgsfull produktutveckling och förnyelse gör DEWALT till ett av de pålitligaste företagen för professionella elverktygsanvändare. Tekniska data Spänning Batterityp Uteffekt Varvtal obelastad växel 1 växel 2 Slaghastighet växel 1 växel 2 Max. vridmoment Kapacitet chuck Maximal borrkapacitet i Trä Metall Murbruk Vikt (utan batteripaket) Spänning Batterityp Uteffekt Varvtal obelastad växel 1 växel 2 Slaghastighet växel 1 växel 2 Max. vridmoment Kapacitet chuck Maximal borrkapacitet i Trä Metall Murbruk Vikt (utan batteripaket) VDC

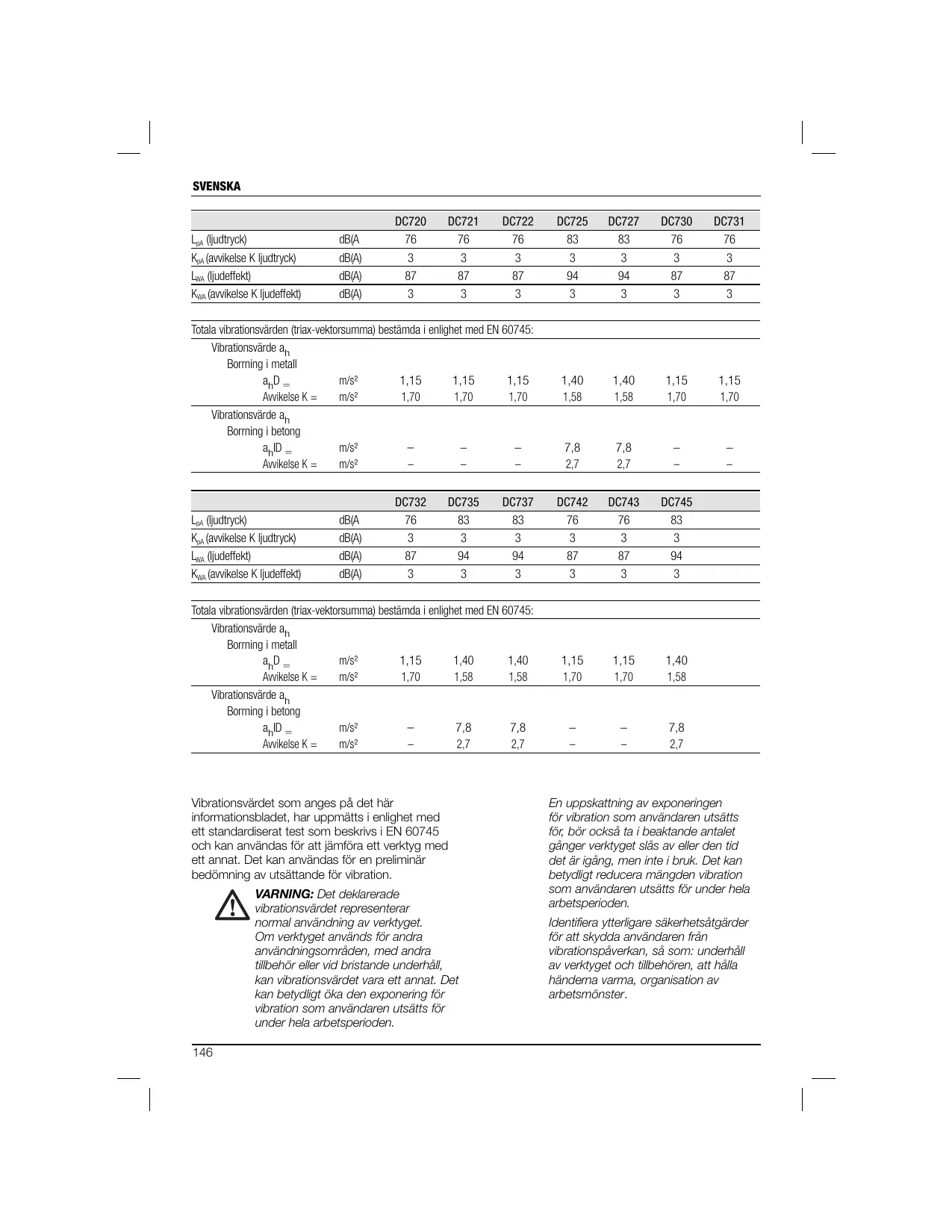

Totala vibrationsvärden (triax-vektorsumma) bestämda i enlighet med EN 60745: Vibrationsvärde ah Borrning i metall ahD = m/s² 1,15 1,15 1,15 Avvikelse K = m/s² 1,70 1,70 1,70 Vibrationsvärde ah Borrning i betong ahID = m/s²

Totala vibrationsvärden (triax-vektorsumma) bestämda i enlighet med EN 60745: Vibrationsvärde ah Borrning i metall ahD = m/s² 1,15 1,40 1,40 Avvikelse K = m/s² 1,70 1,58 1,58 Vibrationsvärde ah Borrning i betong ahID = m/s² 7,8 7,8 Avvikelse K = m/s² 2,7 2,7 Vibrationsvärdet som anges på det här informationsbladet, har uppmätts i enlighet med ett standardiserat test som beskrivs i EN 60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär bedömning av utsättande för vibration. VARNING: Det deklarerade vibrationsvärdet representerar normal användning av verktyget. Om verktyget används för andra användningsområden, med andra tillbehör eller vid bristande underhåll, kan vibrationsvärdet vara ett annat. Det kan betydligt öka den exponering för vibration som användaren utsätts för under hela arbetsperioden.

7,8 2,7 En uppskattning av exponeringen för vibration som användaren utsätts för, bör också ta i beaktande antalet gånger verktyget slås av eller den tid det är igång, men inte i bruk. Det kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. Identifiera ytterligare säkerhetsåtgärder för att skydda användaren från vibrationspåverkan, så som: underhåll av verktyget och tillbehören, att hålla händerna varma, organisation av arbetsmönster. SVENSKA Batteripaket Batterityp Spänning Kapacitet Vikt Batteripaket Batterityp Spänning Kapacitet Vikt Laddare Spänning Batterityp Ungefärlig laddningstid Vikt Säkringar: Europa Storbritannien och Irland VDC

DE9094 NiCd 14,4 1,3 0,60 DE9091 NiCd 14,4 2,0 0,70 DE9074 NiCd 1,3 0,55 DE9501 NiMH 2,6 0,69 DE9071 NiCd 2,0 0,65 DE9130 NiCd/NiMH min (2,0 Ah batteripaket) 0,5 VAC 230 V verktyg 230 V verktyg Definitioner: Säkerhetsföreskrifter Definitionerna nedan beskriver allvarlighetsgraden för vart och ett av signalorden. Vänligen läs bruksanvisningen och notera dessa symboler. FARA! Anger en situation av omedelbar fara som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada. VARNING! Anger en situation av potentiell fara som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada. OBSERVER: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i lindrig eller måttlig skada. OBSERVER: Angett utan säkerhetsvarningssymbolen anger en situation av potentiell fara som, om den inte undviks, kan resultera i materiell skada. DE9135 NiCd/NiMH/Li-Ion (2,0 Ah batteripaket) 0,52 DE9116 NiCd/NiMH (2,0 Ah batteripaket) 0,4 10 ampere, elnät 13 ampere, i elkontakter Anger brandfara. EG-deklaration om överensstämmelse DC720, DC721, DC722, DC725, DC727, DC730, DC731, DC732, DC735, DC737, DC742, DC743, DC745 DEWALT intygar att dessa produkter, som beskrivs under ”tekniska data”, har konstruerats i enlighet med: 98/37/ETY (28.12. 2009 saakka), 2006/42/EY (alk. 29.12. 2009), 2004/108/EY, 2006/95/EY, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2. För mer information, vänligen kontakta DEWALT på följande adress, eller se baksidan av bruksanviningen. Anger risk för elektrisk stöt.

SVENSKA Undertecknad ansvarar för överensstämmelsen hos teknisk data och gör denna deklaration på DEWALTs vägnar.

Horst Grossmann Vice Verkställande Direktor, Teknik och Produktutveckling DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Tyskland 16/09/2007 VARNING: Läs bruksanvisningen för att minska risken för personskada. Allmänna säkerhetsvarningar för elverktyg VARNING! Läs säkerhetsvarningarna och instruktionerna. Om varningarna och instruktionerna inte följs kan det resultera i elektrisk stöt, brand och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER

FÖR FRAMTIDA REFERENS. Termen ”elverktyg” i varningar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET I ARBETSLOKALEN

a) Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg i explosiva miljöer, så som i närheten av lättantändliga vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser. c) Håll barn och åskådare på avstånd när elverktyget används. Distraktioner kan få dig att förlora kontrollen.

a) Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifieras. Använd inte adapterkontakter med jordade elverktyg. Icke modifierade kontakter och passande eluttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp.

Ökad risk för elektrisk stöt föreligger om din kropp är jordad. Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget. Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och rörliga maskindelar. En skadad eller tilltrasslad sladd ökar risken för elektrisk stöt. Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt. Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt.

a) Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användande av ett elverktyg kan resultera i allvarlig personskada. b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador. c) Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkälla och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med fingret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor. d) Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada. e) Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer. f) Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, SVENSKA

smycken och långt hår kan fastna i rörliga maskindelar. Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. Användande av damminsamlingssystem, kan reducera dammrelaterade faror.

4) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för. b) Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras. c) Koppla ur kontakten från strömkällan och/eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag. d) Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i händerna på användare utan träning. e) Vård av elverktyg. Kontrollera om det finns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligt underhållna elverktyg. f) Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera. g) Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer.

5) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Ladda enbart med laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan orsaka brandfara om den används med ett annat batteripaket. b) Använd elverktyg enbart med batteripaket som är speciellt avsedda för verktyget.

Användande av annat batteripaket kan medföra risk för skada och brand. När batteripaket inte används bör det hållas borta från andra metallföremål som gem, slantar, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning mellan batteriets poler kan orsaka brännskada eller brand. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

a) Låt enbart kvalificerad reparatör som använder identiska ersättningsdelar reparera ditt elverktyg. Det kommer att garantera uppehållande av elverktygets säkerhet. TILLKOMMANDE SPECIELLA

SÄKERHETSFÖRESKRIFTER

Säkerhetsvarningar för Borrmaskin/ Skruvdragare/Slagborr

• Använd öronskydd när du använder slagborrar. Utsättande för buller kan leda till hörselskada.
• Håll elverktyget i de isolerade greppytorna när du utför ett arbete där skärverktyget kan komma i kontakt med dolda elledningar eller sin egen sladd. Ett skärtillbehör som kommer i kontakt med en strömförande ledning kan göra blottade metalldelar på elverktyget strömförande och ge användaren en elektrisk stöt.
• Använd hjälphandtagen som levereras med verktyget. Att förlora kontrollen kan medföra personskada.
• Använd klämmor eller annan praktisk metod för att stödja och fästa arbetsstycket vid ett stabilt underlag. Det är inte stabilt att hålla stycket som ska borras/skruvas löst i handen eller mot kroppen, och detta kan leda till att man tappar kontrollen.
• Använd öronskydd när du använder slagborr under en längre tid. Långa perioder i högt buller kan orsaka hörselskador. Högt buller från slagborrning kan ge temporär hörselförlust eller allvarlig skada på trumhinnan.

• Använd skyddsglasögon eller annat skydd för ögonen. Hamring och borrning får flagor att flyga omkring. Flygande partiklar kan ge permanent ögonskada.
• Borrspetsar och verktyg blir varma vid användning. Använd handskar när du rör vid dem. Etiketter på verktyget

PLACERING AV DATUMKOD

Datumkoden, som även inkluderar tillverkningsår, står tryckt på den del av verktyget som bildar monteringsled mellan verktyget och batteriet! laddaren från elkontakten när det inte finns något batteripaket i hålet. Koppla ur laddaren före rengöring.

• Försök INTE ladda batteripaketet med andra laddare än de som ingår i den här bruksanvisningen. Laddaren och batteripaketet är specialkonstruerade för att fungera tillsammans.
• Den här laddaren är inte avsedd att användas för något annat än laddning av återladdningsbara batterier från DEWALT. All annan användning kan orsaka brandfara eller risk för elektrisk stöt.
• Utsätt inte laddaren för regn eller snö. Exempel: 2007 XX XX Tillverkningsår

• Dra i kontakten i stället för i sladden när laddaren kopplas ur. Det minskar risken för skada på den elektriska sladden och kontakten. Viktiga säkerhetsinstruktioner för alla batteriladdare

• Se till att sladden ligger så att den inte går att trampa på, snava över eller på annat sätt blir utsatt för skada eller påfrestning. SPARA DESSA INSTRUKTIONER: Denna bruksanvisning innehåller viktiga säkerhets- och användningsinstruktioner för DE9130, DE9135 och DE9116 batteriladdare.

• Använd inte förlängningssladd om det inte är absolut nödvändigt. Användande av olämplig förlängningssladd kan resultera i brandfara eller elektrisk stöt eller dödande med elektrisk ström.

• Innan du använder laddaren, läs igenom alla instruktioner och varningar på laddaren, batteripaketet och den produkt som batteripaketet skall användas i.

• Förlängningssladd måste ha tillräcklig sladdstorlek (AWG eller American Wire Gauge, amerikanskt sladdmått) för att vara säker. Ju mindre sladdmåttet är, desto större är sladdens kapacitet, dvs. sladdmått 16 har större kapacitet än sladdmått 18. När mer än en förlängningssladd används för att uppnå den totala sladdlängden skall du se till att var och en av förlängningssladdarna har åtminstone den minsta sladdstorlek som krävs. FARA! Fara för elektrisk stöt. Laddningspolerna är strömförande med 230 volt. Stick inte in ledande föremål. Det kan orsaka elektrisk stöt eller död med elektrisk ström. VARNING! Fara för elektrisk stöt. Släpp inte in vätska i laddaren. Det kan leda till elektrisk stöt. OBSERVER: Fara för brännskada. Minska risken för personskada genom att enbart ladda laddningsbara batterier från DEWALT. Andra batterier kan explodera och orsaka person- och materialskada. OBSERVER: Under vissa omständigheter, då laddaren är kopplad till väggkontakt, kan de blottade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande ledande föremål, så som – men inte begränsat till – stålull, aluminiumfolie eller ansamling av metallpartiklar, bör hållas borta från laddarens håligheter. Koppla alltid ur

• Placera inte föremål ovanpå laddaren och placera inte laddaren på en mjuk yta som kan blockera ventilationsspringorna och på så sätt orsaka för stor inre upphettning. Placera laddaren långt från värmekällor. Laddaren ventileras genom ventilationsspringor ovanpå och under laddarens hus.
• Använd inte laddare med skadad sladd eller stickpropp – byt genast ut dem.
• Använd inte laddaren om den har fått en kraftig stöt, har tappats i golvet eller på annat sätt skadats. Ta den till en auktoriserad reparatör.
• Montera inte isär laddaren. Ta den istället till en auktoriserad reparatör när service eller reparation behövs. Felaktig återmontering kan resultera i risk för elektrisk stöt, dödande med elektrisk ström eller brand. SVENSKA
• Koppla ur laddaren från eluttagen före rengöring. Det minskar risken för elektrisk stöt. Att ta bort batteripaketet minskar inte risken.
• Försök ALDRIG koppla ihop två laddare.
• Laddaren är utformad för att drivas med standard 230V hushållsel. Försök inte använda den med annan spänning. Detta gäller inte billaddaren.

SPARA DE HÄR INSTRUKTIONERNA

Laddare Laddarna DE9130 och DE9116 fungerar för 7,2–18 V NiCd- och NiMH-batterier. DE9135-laddaren fungerar för 7,2–18 V NiCd, NiMH eller Li-Ion-batterier. Dessa laddare behöver ingen justering och är designade för att vara så lätta som möjligt att använda. Laddningsprocedur FARA: Risk för död med elektrisk ström. Laddningspolerna är strömförande med 230 volt. Stick inte in ledande föremål. Fara för elektrisk stöt eller död med elektrisk ström.

1. Sätt laddaren (i) i ett lämpligt uttag innan du

sätter i batteripaketet.

2. Sätt batteripaketet (g) i laddaren. Den röda

(laddnings)lampan kommer då att blinka oavbrutet, vilket visar att laddningen har satt igång.

3. När laddningen är avslutad kommer detta

att visas genom att den röda lampan LYSER stadigt. Paketet är då fulladdat och kan användas genast eller lämnas i laddaren. Laddningsprocess För att balansera ditt batteripaket placerar du det i laddaren som vanligt. Låt batteripaketet sitta kvar i laddaren i minst 8 timmar. Fördröjning för varmt/kallt paket Om laddaren känner av att ett batteripaket är för varmt eller för kallt kommer det automatiskt att initiera en varmt/kallt paket-fördröjning, som kommer att stoppa laddningen tills batteriet har uppnått lämplig temperatur. Sedan kommer laddaren automatiskt att ställa om sig till laddning. Den här funktionen garanterar maximal batterilivslängd. SKYDD MOT DJUP URLADDNING. Batteripaketet är skyddat mot djup urladdning då det används i verktyget. Viktiga Säkerhetsinstruktioner för alla batteripaket Se till att inkludera katalognummer och spänning när du beställer utbytesbatteripaket. Se tabellen i slutet av den här bruksanvisningen för överensstämmelse mellan laddare och batteripaket. Batteripaketet är inte fullt laddat vid leverans. Läs säkerhetsinstruktionerna nedan innan du använder batteripaketet och laddaren. Följ sedan de laddningsprocedurer som beskrivs.

LÄS ALLA INSTRUKTIONER

• Du skall inte ladda eller använda batteriet i explosiva miljöer, så som i närhet av lättantändliga vätskor, gaser eller damm. Att sätta i eller ta ut batteriet från laddaren kan antända damm eller rökgaser.
• Ladda batteripaketen enbart i DEWALT-laddare.
• Stänk INTE på batteripaketet med vatten eller andra vätskor och doppa det inte i dem. Se tabellen nedan för batteripaketets laddningsstatus. Laddningsstatus laddar fulladdat fördröjning för att paketet är varmt/kallt bytt ut batteripaketet problem dess toppkapacitet. Batteripaket bör balanseras varje vecka eller var gång batteripaketet inte längre presterar som förut. – – – – – – ––– – ––– –
• • •• •• •• Automatisk balansering Den automatiska balanseringen jämnar ut eller balanserar de individuella cellerna i batteripaket till

• Verktyget och batteripaketet skall inte förvaras eller användas i miljöer där temperaturen kan nå eller överstiga 40 ˚C (105 °F) (så som utomhusskjul eller metallbyggnader under sommarmånaderna). FARA! Risk för död med elektrisk ström. Försök aldrig, av någon som helst orsak, att öppna ett batteripaket. Sätt inte i batteripaketet i laddaren om höljet är sprucket eller skadat. Det kan orsaka elektrisk stöt eller död med elektrisk ström. Skadade batteripaket skall returneras till ett servicecenter för återvinning.

SVENSKA VARNING! Försök aldrig, av någon som helst orsak, att öppna ett batteripaket. Sätt inte i batteripaketet i laddaren om höljet är sprucket eller skadat. Låt inte batteripaketet krossas, tappas i golvet eller skadas. Använd inte ett batteripaket som har fått en kraftig stöt, har tappats i golvet, körts över eller på annat sätt skadats (t.ex. genomborrats av en spik, slagits med en hammare, trampats på). Skadade batteripaket skall returneras till ett servicecenter för återvinning. OBSERVER: När verktyget inte används, skall det placeras liggande på sidan, på stabilt underlag och på ett ställe där det inte kan snavas över eller falla ner. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men kan lätt vältas.

SPECIELLA SÄKERHETSINSTRUKTIONER FÖR

NICKELKADMIUM (NiCd) OCH NICKELMETALLHYDRID (NiMH)

• Bränn inte batteripaketet även om det är svårt skadat eller helt uttjänt. Batteripaketet kan explodera i eld.
• En liten läcka av vätskan från batteripaketets celler kan uppstå under extrem användning eller temperatur. Detta betyder inte att batteripaketet slutat fungera. Men om den yttre förseglingen går sönder: a. och du får batterivätska på huden, tvätta genast med tvål och vatten under flera minuter. b. Om du får batterivätska i ögonen skall du spola med rent vatten i minst 10 minuter och omedelbart söka läkarvård. (Medicinsk anmärkning: Vätskan är en lösning med 25-35 procent kaliumhydroxid.) SÄRSKILDA SÄKERHETSINSTRUKTIONER FÖR LITIUMJON (LI-ION)
• Bränn inte batteripaketet även om det är svårt skadat eller helt uttjänt. Batteripaketet kan explodera i eld. Giftiga rökångor och ämnen bildas när litiumjonbatterier brinner.
• Om batteriinnehållet kommer i kontakt med huden, tvätta omedelbart där med mild tvål och vatten. Om batterivätska kommer i ett öga, skölj det öppna ögat med vatten i 15 minuter eller tills det slutar vara irriterat. Om du behöver söka medicinsk hjälp, är batteriets elektrolyt sammansatt av en blandning av vätskor av organiska karbonat och litiumsalter.

• Innehållet i öppnade battericeller kan orsaka irritation hos andningsorganen. Släpp in frisk luft. Om symptomen kvarstår, sök medicinsk hjälp. VARNING! Risk för brännskada Batterivätskan kan antändas om den utsätts för gnistor eller lågor. Batterilock (bild 3) Ett batteriskyddslock finns som täcker det losstagna batteripakets kontakter. Om batteripaketet inte har skyddslocket på, kan lösa metallföremål kortsluta kontakterna och orsaka brandfara, samt skada batteripaketet.

1. Ta av batteriskyddslocket innan du sätter in

batteripaketet i laddaren eller verktyget (Bild 3A).

2. Sätt på skyddslocket omedelbart efter det

att du tagit ut batteripaketet ur laddaren eller verktyget (Bild 3B). VARNING! Se till att batteriskyddslocket sitter på plats innan du lägger undan eller bär det losstagna batteripaketet. Batteripaket (bild 1) BATTERITYP DC720, DC721, DC722, DC725 och DC727 går på batteripaket på 18 volt. DC730, DC731, DC732, DC735 och DC737 går på batteripaket på 14,4 volt. DC742, DC743 och DC745 går på batteripaket på 12 volt. Förvaringsrekommendationer

1. Det är bäst att förvara batteripaketen på en sval

och torr plats utom räckhåll för direkt solljus och stark hetta eller köld.

2. Långvarig förvaring kommer inte att skada

batteripaket eller laddaren. Under lämpliga förhållanden kan de förvaras i 5 år eller mer. Etiketter på laddare och batteripaket Förutom bilderna i den här bruksanvisningen, visar etiketterna på laddaren och batteripaketet följande symboler: Läs bruksanvisningen före användandet. Batteri laddas. SVENSKA Batteri laddat. Batteri defekt. Fördröjning för varmt/kallt paket. Stick inte in ledande föremål. Ladda inte skadade batteripaket. Använd enbart med DEWALT batteripaket, andra kan explodera och orsaka personskada och materiella skador. Utsätt inte för vatten. Byt omedelbart ut defekta sladdar. Ladda enbart i temperaturer mellan 4 °C och 40 °C.

• Kontrollera om det finns skador på verktyget, delar eller tillbehör som kan ha uppkommit under transporten.
• Ta dig tid att noggrant läsa igenom och förstå den här bruksanvisningen, före användande. Beskrivning (bild 1) VARNING! Modifiera aldrig elverktyget eller delar av det. Det kan orsaka materiella skador eller personskador.

De här borrmaskinerna/skruvdragarna/slagborrarna är konstruerade för professionella borrnings- och skruvdragningsarbeten. ANVÄND INTE i fuktiga miljöer, eller i närheten av lättantändliga vätskor eller gaser. De här borrmaskinerna/skruvdragarna/slagborrarna är professionella elverktyg. TILLÅT INTE barn att komma i kontakt med verktyget. Övervakning krävs då detta verktyg används av oerfarna personer. a. Avtryckarknapp b. Framåt/bakåtknapp c. Krage för inställning av vridmomentet Omhänderta batteripaket på ett miljövänligt sätt. d. Växelväljare Bränn inte batteripaketen NiMH, NiCd+ och Li-Ion. g. Batteripaket e. Arbetslampa f. Snabbchuck Laddar batteripaket NiMH och NiCd batteripaket. Laddar batteripaket Li-Ion. Se tekniska upplysningar för laddningstid. Paketets innehåll Paketet innehåller: h. Batterifrigörarknappar Elsäkerhet Den elektriska motorn har utformats enbart för en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på märkplåten. Försäkra dig också om att spänningen hos din laddare motsvarar spänningen i ditt elnät Din DEWALT-laddare är dubbelisolerad i enlighet med standard EN 60335 och därför behövs inte en jordad sladd. Om elsladden är skadad, måste den bytas ut mot en specialgjord sladd, som finns att få från DEWALTs serviceorganisation. 1 Borrmaskin/Slagborr 2 Batteripaket 1 Laddare 1 Kitbox (enbart K-modeller) 1 Bruksanvisning 1 Sprängskiss OBS: Batteripaket och laddare ingår inte när man köper N-modeller. Användning av förlängningssladd Förlängningssladd bör inte användas utom då det är absolut nödvändigt. Använd en godkänd förlängningssladd som är lämpad för din laddares elintag (se tekniska upplysningar). Minsta ledningsstorlek är 1 mm2; maximal längd är 30 m. Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Avlägsna alltid batteripaketet före montering och inställning. Stäng alltid av verktyget innan du sätter in eller tar ut batteripaketet. Använd enbart DEWALT batteripaket och laddare. Placering och avlägsnande av batteripaketet (bild 2) VARNING! Minska risken för allvarlig personskada genom att stänga av verktyget och koppla ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser och tillbehör. Oavsiktlig påslaging av verktyget kan orsaka personskador.

ISÄTTNING AV BATTERIPAKETET PÅ VERKTYGETS

1. Rikta in botten på verktyget efter märket inuti

handtaget (bild 2). Knapp för framåt/bakåtkontroll (bild 1) En knapp för framåt/bakåtkontroll (b) bestämmer verktygets riktning och fungerar också som en låsningsknapp. Välj rotation framåt genom att, släppa avtryckarknappen och trycka in knappen för framåt/ bakåtkontroll på höger sida av verktyget. Välj rotation bakåt genom att trycka in framåt/ bakåtknappen på vänster sida av verktyget. Mittläget på kontrollknappen låser verktyget i avstängt läge. Se till att du har släppt avtryckarknappen innan du ändrar läge på kontrollknappen. OBS! Första gången du kör verktyget efter att ha ändrat rotationsriktning kan det hända att du hör ett klick när du startar. Det är helt normalt och visar inte på något problem. Krage för Inställning av Vridmomentet (bild 1) ANVÄNDNING Ditt verktyg har en mekanism för inställning av skruvdragarvridmoment, för att kunna driva in och ta ut ett stort antal fästelement av olika form och storlekar och för en del modeller, en slagborrsmekanism för borrning i murbruk. Runt om kragen (c) syns siffror, en borrspetssymbol och på vissa modeller, en slagborrssymbol. De här siffrorna används för att ställa in kopplingen, för att ge ett vridmomentsvärde. Ju högre siffra på kragen, desto högre vridmoment och desto större fästelement kan drivas in. Välj en siffra genom att rotera kragen tills den önskade siffran ligger i linje med pilen. Bruksanvisning Dubbelväxling (bild 1)

2. Skjut fast batteripaketet på handtaget tills du

hör att låset kommer på plats med ett klick. BORTTAGNING AV BATTERIPAKETET FRÅN VERKTYGET:

1. Tryck på knapparna som lossar batteriet (h) och

dra loss batteripaketet från verktygets handtag.

2. Sätt batteripaketet i laddaren enligt

beskrivningen i avsnittet om laddaren i denna bruksanvisning. Iakttag alltid säkerhetsföreskrifter och gällande regler. Steglös Strömbrytare (bild 1) Tryck på avtryckarknappen (a) för att sätta på verktyget. Släpp avtryckarknappen för att stänga av verktyget. Verktyget är försett med en broms. Chucken stannar så fort avtryckarknappen släpps helt och hållet. OBS! Vi rekommenderar inte att variabel hastighet används under längre tid. Det kan skada knappen och bör undvikas.

Dubbelväxelfunktionen hos din skruvdragare/ borrmaskin ger dig möjlighet att ändra växel, för mer mångsidighet. Välj lågt varvtal och högt vridmoment genom att stänga av verktyget och låta det avstanna. För växelväljaren (d) framåt (mot chucken) så som visas på Bild 1. För att välja högt varvtal och lågt vridmoment, stänger du av verktyget och låter det stanna. För växelväljaren bakåt (bort från chucken). OBS: Ändra inte växel medan verktyget är igång. Om du har problem med att byta växel ska du se till att den dubbla växelväljaren antingen är skjuten helt framåt eller helt bakåt. SVENSKA Arbetslampa (bild 1) Det finns en arbetslampa (e) placerad precis ovanför avtryckarknappen (a). Arbetslampan börjar lysa när man trycker på avtryckarknappen. OBS: Arbetslampan är till för att lysa upp den direkta arbetsytan och är inte avsedd att användas som ficklampa. Snabbchuck med Enkel Hylsa (bild 1) Ditt verktyg är försett med en snabbchuck (f) med en roterande hylsa för enhandsanvändning av chucken. Följ de här stegen för att sätta i en borrspets eller annat tillbehör.

1. Lås avtryckaren i läget OFF, så som beskrivits

2. Fatta den svarta chuckhylsan med ena handen

och håll fast verktyget med den andra handen. Vrid hylsan motsols tillräckligt långt för att det utvalda tillbehöret skall kunna föras in.

3. För in tillbehöret cirka 19 mm i chucken och

fäst ordentligt, genom att vrida chuckhylsan medsols med ena handen medan du håller fast verktyget med andra handen. Ditt verktyg är försett med en automatisk spindellåsmekanism. Den gör att du kan öppna och stänga chucken med en hand. Upprepa steg 2 ovan, för att lossa tillbehöret. VARNING: Försök inte att skruva fast borrspetsar (eller andra tillbehör) genom att hålla i den främre delen av chucken och sätta på verktyget. Det kan skada chucken och orsaka personskador. Lås alltid avtryckaren då du byter tillbehör. Se till att dra åt chucken med ena handen på chuckhylsan medan du håller verktyget med andra handen, så att den kan dras åt ordentligt. Borrning (bild 4) VARNING: För att minska risken för allvarlig personskada skall verktyget stängas av och kopplas ur före alla inställningar eller avlägsning/montering av tillsatser och tillbehör sker. VARNING: För att minska risken för personskada, skall du ALLTID se till att arbetsstycket sitter väl förankrat eller fastklämt. Om du borrar i tunt material, skall du använda ett ”bakstycke” av trä, för att hindra att materialet skadas.

1. Använd enbart skarpa borrspetsar. För

TRÄ, skall du använda det låga varvtalet och spiralborr-, spadborr-, vridborr-, eller hålsågspetsar. För METALL, skall du använda det låga varvtalet och stålspiralborr- eller hålsågspetsar. För MURBRUK, så som tegel, cement, cementblock osv., skall du använda karbidspetsade borrspetsar klassade för slagborrning. Använd lågt varvtal för borrspetsar som är större än 10 mm.

2. Pressa alltid in rakt i linje med borrspetsen.

Pressa tillräckligt hårt för att hålla borren greppande, men inte så hårt att motorn tjuvstannar eller borrspetsen böjer sig.

3. Håll stadigt i verktyget med båda händerna för

att kontrollera borrens vridrörelse. Om modellen du använder inte har ett sidohandtag, skall du greppa borren med ena handen på handtaget och den andra på batteripaketet OBSERVER: Borren kan tjuvstanna om den överbelastas, vilket kan förorsaka en plötslig vridrörelse. Var alltid beredd på tjuvstopp. Håll stadigt i borrmaskinen, för att kontrollera vridrörelsen och undvika personskada.

4. OM BORREN TJUVSTANNAR, beror det

vanligtvis på att den överbelastats eller används på fel sätt. SLÄPP AVTRYCKARKNAPPEN OMEDELBART, ta bort borrspetsen från arbetsstycket och undersök orsaken till tjuvstoppet. SLÅ INTE PÅ OCH AV

5. För att minska risken för tjuvstopp eller att

borren bryter igenom materialet, skall du utöva mindre tryck på borrmaskinen och försiktigt föra borrspetsen genom den sista biten av hålet.

6. Håll motorn på medan du drar ut borrspetsen

ur det borrade hålet. Det kommer att förhindra att den fastnar.

7. Med varierande varvtal behöver du inte göra

ett hål i förväg i borrpunkten. Använd lågt varvtal för att starta hålet och accelerera genom att trycka in avtryckarknappen hårdare när hålet är tillräckligt djupt för att borras utan att borrspetsen hoppar ut. Slagborrning (bild 5)

1. Vrid kragen (c) till slagborrssymbolen.

2. Ställ in på högt varvtal genom att föra väljaren

bakåt (bort från chucken).

SVENSKA VIKTIGT: Använd enbart karbidspetsade spetsar eller murbruksspetsar.

3. Borra med lagom mycket tryck mot slagborren,

för att hindra att den hoppar för mycket, eller ”reser sig” från borren. För mycket tryck kommer att sakta ner varvtalet, orsaka upphettning och lägre borrkraft.

4. Borra rakt och håll borrspetsen i en rak vinkel

mot arbetsstycket. Pressa inte från sidan mot borrspetsen när du borrar, då det kan få borrspetsens rännor att fyllas upp och kan sakta ner borrhastigheten.

5. När du borrar djupa hål och slagborren börjar

sakta ner, skall du dra upp borrspetsen en bit ur hålet medan verktyget fortfarande är igång, för att rensa ut skräp från hålet. OBS: En jämn fin ström damm från hålet visar på rätt borrhastighet. Skruvdragning (bild 6)

1. Välj önskat varvtal/vridmoment med hjälp av den

dubbla växelväljaren för att få rätt varvtal och vridmoment för det planerade arbetet.

2. Vrid kragen för inställning av vridmomentet till

önskat läge. Lägre tal visar lägre vridmoment och högre tal visar högre vridmoment.

3. Sätt i önskat skruvdragartillbehör i chucken, på

samma sätt som en borrspets.

4. Öva några gånger i restbitar eller gömda

områden, för att avgöra rätt läge för kopplingskragen.

5. Börja alltid med lägre vridmoment och öka det

sedan, för att undvika att arbetsstycket eller fästelementet skadas. UNDERHÅLL Ditt DEWALT elverktyg har utformats för att fungera under lång tid med ett minimum av underhåll. Långvarig och god funktion är beroende av lämpligt verktygsunderhåll och regelbunden rengöring. VARNING! För att minska risken för allvarlig personskada, stäng av verktyget och koppla ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser och tillbehör. Oavsiktlig påslaging av verktyget kan orsaka personskador. Smörjning Ditt elverktyg behöver ingen extra smörjning.

Rengöring VARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur. VARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska.

RENGÖRINGSINSTRUKTION FÖR LADDARE

VARNING! Fara för elektrisk stöt. Dra ut laddaren ur eluttaget före rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av trasa eller mjuk borste som inte är av metall. Använd inte vatten eller rengöringsmedel. Valfria tillbehör VARNING! Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten. Rådgör med din handlare för information om lämpliga tillbehör. Miljöskydd Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall. Kasta inte bort din DEWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling. SVENSKA Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial. Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt. DEWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar. Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade DEWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com. GARANTI

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSEGARANTI • Om du inte är fullständigt nöjd med prestationen hos ditt DEWALT verktyg, kan du helt enkelt lämna tillbaka det till inköpsstället inom 30 dagar, komplett så som det inköpts och få pengarna tillbaka eller utbyte av produkten. Inköpsbevis krävs.
• ETT ÅRS GRATIS SERVICEKONTRAKT • Om du behöver översyn eller preparation av ditt DEWALT verktyg under de 12 första månaderna efter inköpet, kommer det att utföras gratis hos en auktoriserad DEWALT reparatör. Inköpsbevis krävs. Detta inkluderar arbetskostnader och reservdelar för elverktyg. Tillbehör är inte inkluderade.
• ETT ÅRS FULLSTÄNDIG GARANTI • Om din DEWALT produkt blir funktionsoduglig på grund av defekt material eller tillverkning inom de första 12 månaderna efter inköpet, garanterar vi att byta ut alla defekta delar utan betalning eller, om det enligt vår omdöme är lämpligt, ersätta produkten utan avgift, förutsatt att: Laddningsbart Batteripaket

• Produkten inte har använts på olämpligt sätt. Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Inga reparationsförsök av icke auktoriserade personer har utförts.

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Li-Ion, NiCd och NiMH batterier kan återvinnas. Ta med dem till din handlare eller lokala återvinningscentral. De insamlade batteripaketen återvinns eller avyttras på lämpligt sätt.

• Inköpsbevis kan visas. Denna garanti erbjuds som en extra förmån och är utöver lagstadgade konsumenträttigheter. Använd lämpligt telefonnummer längst bak i denna bruksanvisning för att hitta din närmaste auktoriserade DEWALT reparatör. Det finns också en lista med auktoriserade DEWALT reparatörer och fullständiga upplysningar om vår service efter försäljning, på Internet på www.2helpU.com.
