CT-S300 - Impresora termica CITIZEN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Impresora térmica de recibos
Características técnicas principales	Impresión térmica directa, resolución 203 dpi, velocidad de impresión hasta 300 mm/s
Alimentación eléctrica	Adaptador de corriente 24V
Dimensiones aproximadas	145 mm x 200 mm x 150 mm
Peso	1,5 kg
Compatibilidades	Compatible con Windows, Linux y sistemas POS
Tipo de batería	No aplicable (impresora sin batería)
Tensión	24V
Potencia	Máx 60W
Funciones principales	Impresión de recibos, soporte de códigos de barras, impresión de gráficos
Mantenimiento y limpieza	Limpieza regular de la cabeza de impresión con un paño suave, verificación de los rodillos
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles, facilidad de desmontaje para mantenimiento
Seguridad	Cumple con las normas de seguridad eléctrica, protección contra sobrecargas
Información general útil	Ideal para comercios minoristas, restaurantes y aplicaciones POS

Preguntas frecuentes - CT-S300 CITIZEN

¿Cómo instalar el controlador para la impresora CITIZEN CT-S300?

Para instalar el controlador, descárguelo desde el sitio oficial de CITIZEN y siga las instrucciones de instalación proporcionadas en el manual del usuario.

¿Qué hacer si la impresora no se enciende?

Verifique que la impresora esté correctamente conectada a una toma de corriente funcional y que el cable de alimentación esté en buen estado. Intente reemplazar la toma o el cable si es necesario.

¿Cómo resolver los problemas de impresión borrosa?

Asegúrese de que la cabeza de impresión esté limpia. Use un paño suave para eliminar el polvo y los residuos. Verifique también que el papel esté correctamente cargado y que sea de buena calidad.

¿Cómo cambiar el papel en la impresora?

Abra la tapa de la impresora, retire el rollo de papel usado, inserte un nuevo rollo asegurándose de que el papel esté orientado correctamente y luego cierre la tapa.

¿Qué hacer si la impresora muestra un mensaje de error?

Consulte el manual del usuario para entender el código de error. Verifique las conexiones, el nivel de papel y el nivel de tinta, y luego reinicie la impresora.

La impresora no se conecta a mi computadora, ¿qué debo hacer?

Verifique que el cable USB esté correctamente conectado o que la conexión de red esté activa si está utilizando una conexión inalámbrica. Asegúrese también de que el controlador correcto esté instalado.

¿Cómo realizar una prueba de impresión?

Acceda al menú de configuración de la impresora, elija la opción de prueba de impresión y siga las instrucciones en pantalla.

La impresora hace un ruido extraño durante la impresión, ¿qué debo hacer?

Verifique si hay objetos obstruyendo el mecanismo de impresión y asegúrese de que los rodillos y la cabeza de impresión estén en buen estado. Si el problema persiste, contacte al servicio de atención al cliente.

¿Cómo actualizar el firmware de la impresora?

Visite el sitio web de CITIZEN para descargar la última versión del firmware, siga las instrucciones proporcionadas para realizar la actualización a través de USB o red.

¿Dónde puedo encontrar piezas de repuesto para la impresora CITIZEN CT-S300?

Las piezas de repuesto se pueden comprar directamente en el sitio oficial de CITIZEN o en distribuidores autorizados cerca de usted.

MANUAL DE USUARIO CT-S300 CITIZEN

Si desea deshacerse de este producto, no lo mezcle con residuos domésticos de carácter general. Existe un sistema de recogida selectiva de aparatos electrónicos usados, según establece la legislación prevista por la Directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos (RAEE), vigente únicamente en la Unión Europea.

It

1.1 Desembalaje 8

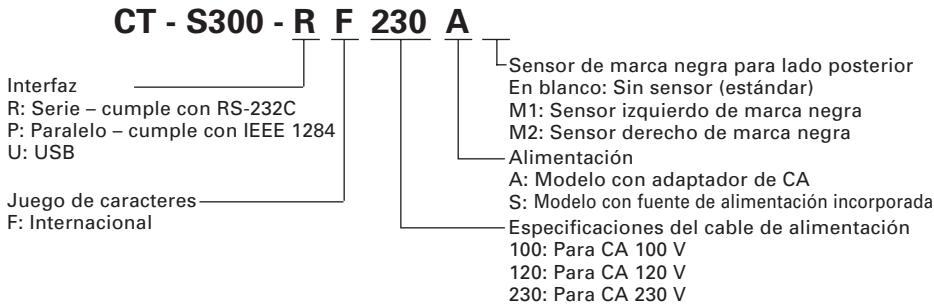

1.2 Clasificación del Modelo 8
1.3 Especificaciones Básicas 9

2. EXPLICACION DE LAS PARTES DE LA IMPRESORA ..... 10

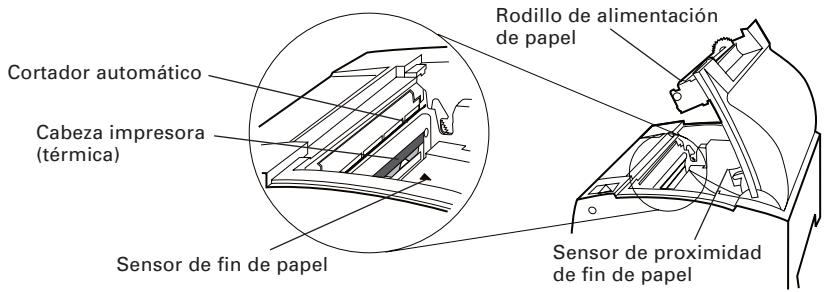

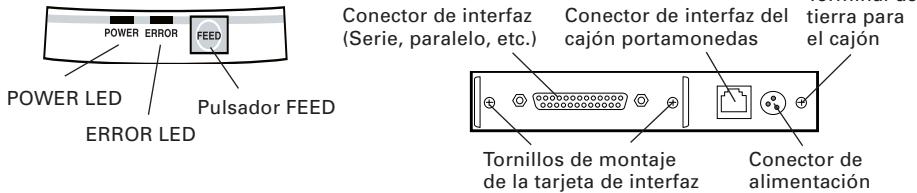

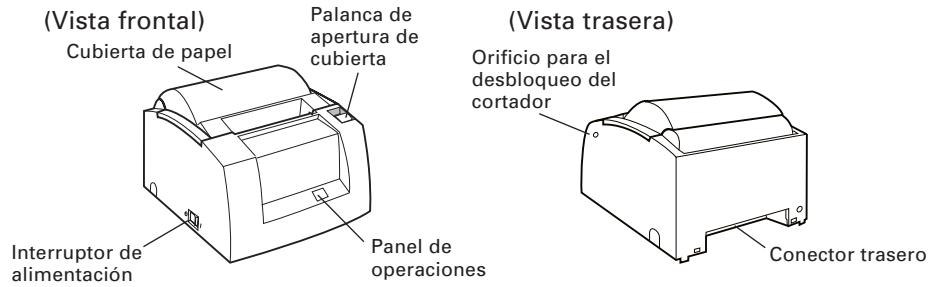

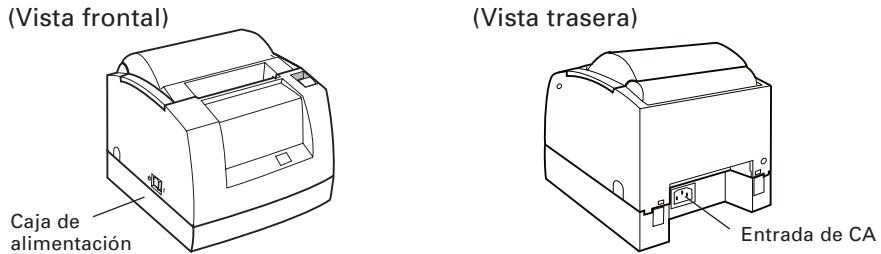

2.1 Apariencia de la Impresora 10

3. PREPARACION .... 11

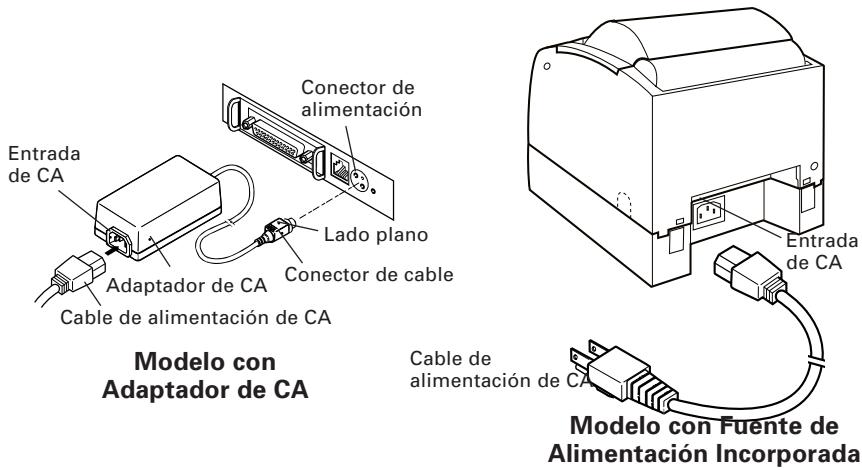

3.1 Conexión del Adaptador de CA y del Cable de Alimentación de CA 11
3.2 Conexión de los Cables de Interfaz 12

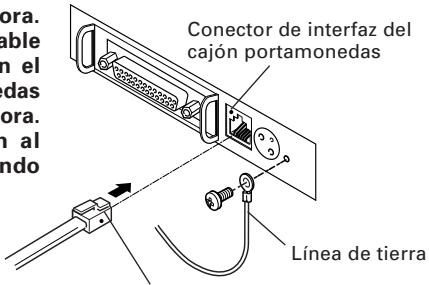

3.3 Conexión del Cajón Portamonedas 13

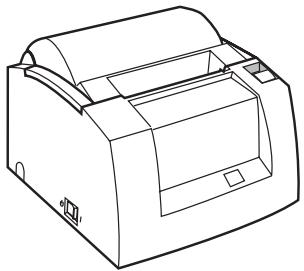

3.4 Instalación de la Impresora 14

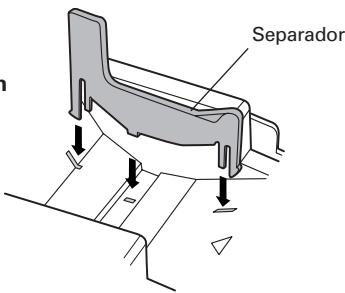

3.5 Instalación del Separador para Rollo de Papel de 58 mm de Anchura....14

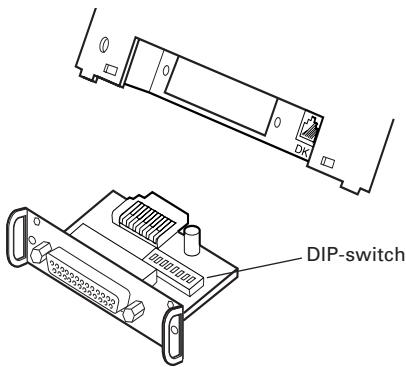

3.6 Ajuste de los DIP-Switches....15

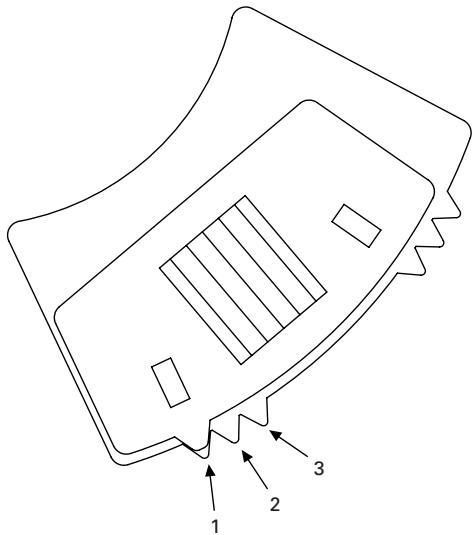

3.7 Ajuste del Sensor de Proximidad de Fin de Papel 16

4. MANTENIMIENTO Y LOCALIZACION DE AVERIAS ..... 17

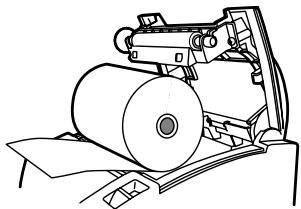

4.1 Colocación/Cambio del Rollo de Papel 17
4.2 Extracción del Papel Atascado 17
4.3 Limpieza del Cabezal de Impresión 18

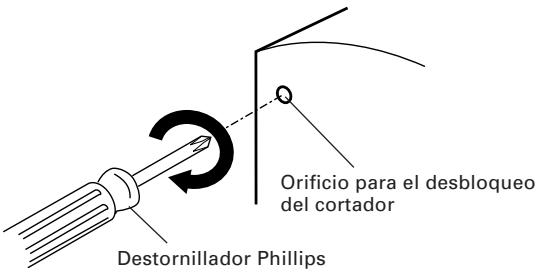

4.4 Cuando no se Puede Abrir la Cubierta de Papel 18

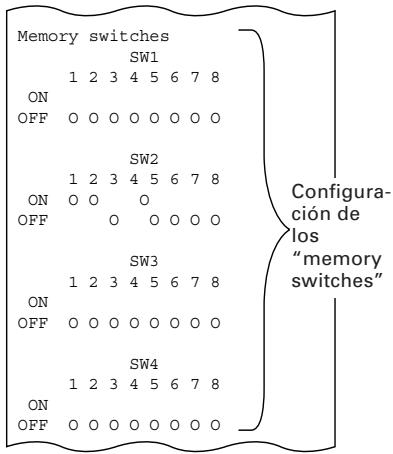

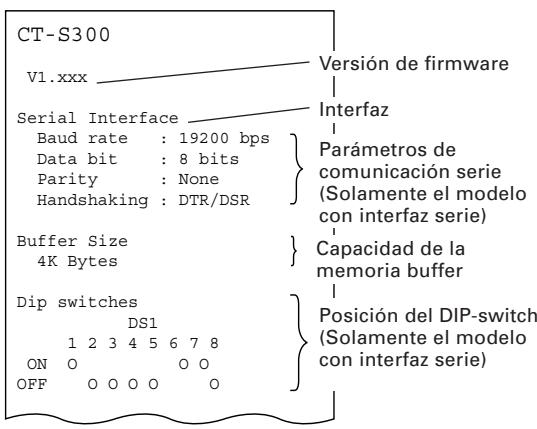

4.5 Autotest....19
4.6 Impresión de Volcado Hexadecimal 19
4.7 Indicación de Error 20

5. OTROS....21

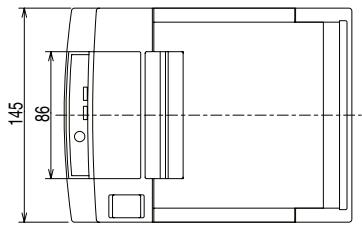

5.1 Vistas Externas y Dimensiones 21
5.2 Ajuste Manual de los "Memory Switches" 22

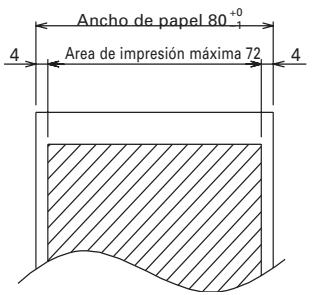

5.3 Papel de Impresión 24

PRECAUCIONES GENERALES

• Antes de utilizar este producto, asegúrese de leer completamente este manual. Después de leer este manual, guárdelo en un lugar seguro y de fácil acceso para consultas futuras.
• La información de este manual está sujeta a cambios sin previo aviso.
• La reproducción o transferencia parcial o total de este documento por cualquier medio está prohibida si no se dispone del permiso de CITIZEN SYSTEMS.
• CITIZEN SYSTEMS no es responsable de los resultados de impresión debidos a la pérdida o erratas en la impresión en este manual.
• CITIZEN SYSTEMS no es responsable por cualquier problema causado como resultado del uso de partes opcionales o materiales de consumo no especificados en este manual.
• A menos que se explique en alguna parte en este manual, no intente desmontar o reparar este producto.
• CITIZEN SYSTEMS no es responsable por ningún daño atribuible a una operación/manejo incorrecto, o condiciones ambientales inadecuadas que no se especifiquen en este manual.
• Los datos se utilizan básicamente de forma temporal, no se almacenan durante un largo periodo de tiempo ni permanentemente. Tenga en cuenta que CITIZEN SYSTEMS no se hará responsable por daños o pérdida de beneficios debido a la pérdida de datos causada por accidentes, reparaciones, pruebas u otras causas.
• En caso de falta de información, error, o para cualquier pregunta relativa al uso de la impresora, no dude en ponerse en contacto con su concesionario CITIZEN SYSTEMS.
• En caso de encontrar página(s) en orden incorrecto o faltantes, no dude en ponerse en contacto con su concesionario CITIZEN SYSTEMS para su reemplazo.

NORMAS DE SEGURIDAD ... QUE DEBEN SER SEGUIDAS ESTRICTAMENTE

Antes de utilizar este producto por primera vez, lea atentamente estas NORMAS DE SEGURIDAD. La utilización incorrecta puede causar accidentes inesperados (incendio, descarga eléctrica o lesiones).

• Después de haber leído este manual, guárdelo en un lugar seguro al que pueda acceder fácilmente para poder consultarlo en el futuro.
• Algunas de las descripciones de este manual podrían no ser relevantes para algunos modelos de impresoras.

Para impedir que sufran daños los operadores, otras personas o a las propiedades, en este manual de usuario se utilizan símbolos de advertencia que indican los puntos importantes que deben observarse estrictamente.

A continuación se describe el grado de peligro y los daños que podrían producirse si la impresora no es utilizada de la forma correcta o si se ignoran las instrucciones indicadas por los símbolos de advertencia.

ADVERTENCIA

Si no se cumplen las normas indicadas por este símbolo se pueden producir lesiones mortales o graves.

PRECAUCION

Si no se cumplen las precauciones indicadas por este símbolo se pueden producir lesiones o daños en propiedades.

Este símbolo se utiliza para avisarle de puntos importantes.

Este símbolo se utiliza para avisarle del peligro de descargas eléctricas o daños electrostáticos.

Este símbolo indica que la impresora debe ser desconectada de la toma de corriente.

Este símbolo se utiliza para indicar la “información” sobre la utilización y otros.

Este símbolo se utiliza para indicar acciones prohibidas.

ADVERTENCIA

No utilice ni guarde este producto en un lugar donde esté expuesto a:

• Llamas o aire húmedo
• Luz solar directa
• Aire caliente o calor procedente de un aparato de calefacción
• Atmósfera salina o gases corrosivos
  ● Lugar mal ventilado
  ● Reacciones químicas en un laboratorio
• Aceite, partículas de acero o polvo en el aire
• Electricidad estática o campos magnéticos intensos
• Si no se observan estas advertencias se puede producir un fallo en la impresora, recalentamiento, emisión de humo, incendio o descarga eléctrica.

No deje caer ningún objeto extraño ni derrame líquidos en el interior de la impresora.

No ponga tampoco ningún objeto encima de la impresora.

• No deje caer ningún objeto metálico como, por ejemplo, un clip para papel, alfiler o tornillo en el interior de la impresora.
• No ponga un florero, pote o taza que tenga agua encima de la impresora.
• No derrame café, bebidas o cualquier otro líquido en el interior de la impresora.
• No rocíe insecticida ni ningún otro líquido químico encima de la impresora.

- Un objeto metálico, que caiga por accidente en el interior de la impresora, puede causar averías, un incendio o una descarga eléctrica. Si ocurriese, apague inmediatamente la impresora, desenchúfela de la toma de corriente y llame a su concesionario CITIZEN SYSTEMS local.

No utilice la impresora en los siguientes casos:

• No exponga la impresora a golpes fuertes o sacudidas bruscas (por ejemplo, no la pisotee, deje caer o golpee con un elemento duro).
• No intente nunca desmontar ni modificar la impresora.
• El manejo incorrecto de la impresora puede ser la causa de que ésta falle, se recaliente, emita humo, se produzca un incendio o una descarga eléctrica.

Instale, utilice o guarde la impresora fuera del alcance de los niños.

• Los aparatos eléctricos pueden causar lesiones o accidentes inesperados si se manejan o utilizan incorrectamente.
• Mantenga el cable de alimentación y los cables de señales fuera del alcance de los niños. Tampoco debe permitirse que los niños tengan acceso a la parte interna de la impresora.
• La bolsa de plástico en la que se entrega la impresora deberá ser eliminada correctamente o guardarse fuera del alcance de los niños. Cubrirse la cabeza con ella puede causar asfixia.

ADVERTENCIA

Tenga en cuenta las precauciones siguientes para la fuente de alimentación y el cable de alimentación:

• No enchufe ni desenchufe el cable de alimentación con las manos mojadas.
• Utilice la impresora solamente con la tensión y la frecuencia especificada.
• Utilice solamente el adaptador de CA especificado con la impresora.
• Asegúrese de que la toma de corriente a la que conecte la impresora tenga la capacidad suficiente.

- No conecte la impresora a una toma de corriente compartida con otros aparatos.

- No enchufe el cable de alimentación en una toma de corriente cuando el enchufe tenga polvo u otras cosas adheridas.

- No utilice un cable de alimentación deformado o estropeado.

- No mueva la impresora mientras está con energía aplicada.

- El manejo incorrecto de la impresora puede ser la causa de que ésta falle, emita humo, se produzca un incendio o una descarga eléctrica.

- Una sobrecarga puede ser la causa de que el cable de alimentación se recaliente o el disyuntor se dispare.

- No coloque nada encima del cable de alimentación. No coloque la impresora donde el cable de alimentación pueda ser pisado.

- No utilice ni traslade la impresora con su cable de alimentación doblado, retorcido o estirado.

- No intente modificar el cable de alimentación si no es necesario.

- No coloque el cable de alimentación cerca de un aparato de calefacción.

- Si no se toman estas precauciones podrán romperse los cables o el aislamiento, lo que podría causar fugas, descargas eléctricas, o falla de la impresora. Si se estropea el cable de alimentación, póngase en contacto con su concesionario CITIZEN SYSTEMS.

• No deje cosas alrededor de la toma de corriente.
• Suministre alimentación eléctrica a la impresora desde una toma de corriente conveniente, a la que se pueda acceder fácilmente en un caso de emergencia.
• La impresora tal vez no se apague inmediatamente en un caso de emergencia.
• Inserte completamente el enchufe de alimentación en la toma de corriente.
• Si la impresora no va a ser utilizada durante un largo periodo de tiempo, déjela desconectada de su toma de corriente.
• Sostenga el enchufe y el conector cuando enchufe o desenchufe el cordón de alimentación o cable de señales después de apagar la impresora y el aparato conectado a ésta.

PRECAUCION

Coloque la impresora sobre una superficie plana y estable sin vibración.

- De lo contrario la caída de la impresora puede causar lesiones.

No utilice la impresora en las siguientes condiciones.

- Una posición en que los orificios de ventilación de la impresora estén bloqueados por una pared cercada o algún objeto

- Una posición en que haya algún objeto encima de la impresora

- Una posición donde la impresora esté cubierta o envuelta con algún tipo de tela o sábana.

- Tenga cuidado con la acumulación de calor en el interior que podría causar un incendio o deformar la caja del aparato.

- Evite utilizar la impresora cerca de una radio o de un televisor, evite también conectarla a la misma toma de corriente de estos aparatos.

- Evite utilizar la impresora interconectada con un cable o cordón que no tenga protección contra ruido. (Para las interconexiones, utilice un cable blindado o un cable de par trenzado y núcleos de ferrita, u otros dispositivos antirruido.)

- Evite utilizar la impresora junto a un aparato que sea una fuente de ruido intenso.

- La impresora puede causar un efecto adverso en las emisiones de radio y TV cercadas. También pueden haber casos en que los aparatos eléctricos cercanos afecten adversamente a la impresora, causando errores de datos o fallos de funcionamiento.

Utilice la impresora conectada correctamente a tierra.

- Si ocurre una fuga se puede producir una descarga eléctrica.

No conecte el punto de conexión a masa de la impresora a ninguno de los puntos siguientes:

- Tubería de gas

Podría producirse una explosión de gas

- Tierra de la línea telefónica

- Pararrayos

Si cae un rayo, la sobrecorriente podría causar un incendio o una descarga eléctrica.

● Tuberías de agua

Para hacer la conexión a tierra no deberán utilizarse tuberías de agua de plástico. (Podrán utilizarse las tuberías aprobadas por la compañía de Abastecimiento de Agua.)

Antes de conectar o desconectar el cable de puesta a tierra a/de la impresora, desenchufe siempre la impresora de la toma de corriente.

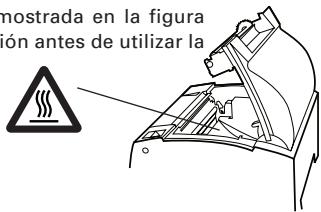

Hay una etiqueta de precaución adherida en la posición mostrada en la figura siguiente. Lea cuidadosamente las precauciones de utilización antes de utilizar la impresora.

ESTA ETIQUETA INDICA EL RIESGO DE LESIÓN DEBIDO A LA "ALTA TEMPERATURA" DEL CABEZAL DE IMPRESION.

nostrada en la figura ón antes de utilizar la

PRECAUCION

Para evitar fallos de funcionamiento tenga en cuenta lo siguiente:

• Evite utilizar la impresora sin estar correctamente cargado el papel.
• Evite utilizar papel que no cumpla con las especificaciones.
• Puede resultar en una calidad de impresión inadecuada.
• Evite utilizar piezas de papel roto o empalmado con cinta adhesiva de plástico.
• Evite tirar con la mano del papel que ya está cargado.
• Evite que el papel quede atrapado por la cubierta de papel.
• El papel se puede atascar. Para soltarlo, consulte "Extracción del papel atascado" en este manual.
• Evite utilizar un objeto puntiagudo para pulsar las teclas del panel.

Asegúrese de insertar firmemente el enchufe en su receptáculo correspondiente.

- Una mala conexión puede dañar los componentes electrónicos internos o el hardware del ordenador al que está conectada.

Utilice solamente la impresora con los dispositivos que tienen las especificaciones de solenoide descritas para el conector de interfaz del cajón portamonedas.

- Si no se tiene en cuenta esta precaución se pueden producir fallos de funcionamiento de la impresora.

Para impedir lesiones y fallos de funcionamiento tenga en cuenta lo siguiente:

• No toque la superficie de impresión de la cabeza térmica.
• No toque ninguna de las piezas móviles (por ejemplo, el cortador de papel, los engranajes o las piezas eléctricas con corriente) mientras la impresora está funcionando.
• En el caso de problemas no intente reparar la impresora. Solicite la reparación al centro de servicio de CITIZEN SYSTEMS.
• Tenga cuidado para que la cubierta de papel no atrape sus manos o sus dedos.
• Tenga cuidado con los bordes agudos de la impresora. Evite lesiones o daños a la propiedad.
• Se puede producir descarga eléctrica, quemadura o lesión.
• Si la impresora emite humo, olor extraño o ruidos poco corrientes al imprimir, anule inmediatamente la sesión de impresión actual y desenchufe la impresora de la toma de corriente.

MANTENIMIENTO DIARIO

Tome las precauciones siguientes para el mantenimiento diario:

• Cuando limpie la impresora, apáguela y desconéctela siempre de la toma de corriente.
• Utilice un paño suave y seco para limpiar la superficie de la caja de la impresora.
• Para las manchas difíciles de retirar, utilice un paño suave humedecido ligeramente en agua.
• Nunca utilice disolventes orgánicos de limpieza tal como alcohol, diluyente de pintura, tricloroetileno, bencina o cetona. Nunca utilice una paño de limpieza procesado químicamente.
• Para eliminar los residuos de papel, utilice un cepillo blando.
• Cuando transporte la impresora, retire el rollo de papel de su portapapel.

PRECAUCION

- La cabeza térmica estará muy caliente inmediatamente después de imprimir. Deje que ésta se enfríe antes de iniciar el trabajo de mantenimiento.

1. NOCIONES GENERALES

La CT-S300 es una impresora por líneas, térmica, diseñada para ser utilizada con una amplia gama de equipos terminales, incluyendo terminales de datos, terminales POS y terminales de cocina.

Con una amplia gama de funciones se puede utilizar en un gran número de aplicaciones.

1.1 Desembalaje

Cuando desembale la impresora, confirme que disponga de lo siguiente:

• Impresora: 1
  ● Adaptador de CA (modelo con adaptador de CA): 1
  ● Cable de alimentación de CA: 1
  ● Rollo de papel de muestra: 1 rollo
  ● Separador para rollo de papel de 58 mm de anchura: 1
  ● Manual de usuario (Este manual): 1

Impresora
(Modelo con
adaptador de CA)

Adaptador de CA
(Modelo con adaptador de CA)

Cable de
alimentación de CA
Separador para rollo de papel de 58 mm de anchura

adap Impr

Impresora
(Modelo con fuente de
alimentación incorporada)

Rollo de papel de muestra

Manual de usuario (Este manual)

1.2 Clasificación del Modelo

Los modelos de impresora se clasifican de acuerdo al método de designación siguiente:

CT - S300 - R F 230 A Interfaz R: Serie – cumple con RS-232C P: Paralelo – cumple con IEEE 1284 U: USB Juego de caracteres F: Internacional Sensor de marca negra para lado posterior En blanco: Sin sensor (estándar) M1: Sensor izquierdo de marca negra M2: Sensor derecho de marca negra Alimentación A: Modelo con adaptador de CA S: Modelo con fuente de alimentación incorporada Especificaciones del cable de alimentación 100: Para CA 100 V 120: Para CA 120 V 230: Para CA 230 V

1.3 Especificaciones Básicas

Elemento	Especificaciones
Modelo	CT-S300-RF120CT-S300-PF120CT-S300-UF120	CT-S300-RF230CT-S300-PF230CT-S300-UF230
Método de impresión	Método de impresión térmica de líneas formadas por puntos
Anchura de impresión	72 mm/576 puntos, (48 mm/384 puntos) *1
Densidad de puntos	8 × 8 puntos/mm (203 ppp)
Velocidad de impresión	130 mm/s (El más rápido, con nivel 0 de densidad de impresión), 1040 dot línes/s
Número de columnas de *2 impresión ( ) muestra el valor con papel de 58 mm de anchura	Fuente A: 48/42 (32/30) columnas; 12 × 24 puntosFuente B: 64/56 (42/40) columnas; 9 × 17 puntosFuente C: 72/63 (48/45) columnas; 8 × 16 puntos
Tamaño de caracteres	Fuente A: 1,50 × 3,00 mmFuente B: 1,13 × 2,13 mmFuente C: 1,00 × 2,00 mm
Tipos de caracteres	Alfanumérico, internacional, PC437/850/852/857/858/860/863/864/865/866/WPC1252/Katakana/Tailandés código 18
Memoria de usuario	256 KB (Capaz de registrar logotipos y caracteres definidos por el usuario)
Tipos de códigos de barras	UPC-A/E, JAN (EAN) 13/8 columnas, ITF, CODE 39, CODE 128,CODABAR, CODE 93
Espaciamiento entre líneas	4,23 mm (1/6 de pulgada)
Rollo de papel	Rollo de papel térmico: 80^+0_-1 mm/ 58^+0_-1 mm × φ83 mmEspesor de papel: 65-75 μm
Interfaz	Serie (cumple con RS-232C), Paralelo (cumple con IEEE 1284), USB
Interfaz de cajón portamonedas	Se soporta 2 cajones portamonedas.
Memoria buffer	4k bytes/45 bytes
Tensión de alimentación	DC 24 V ±7%
Consumo	Aproximadamente 70 W (en impresión normal)
Adaptador de CA	Entrada nominal: CA 100 a 240 V, 50/60 Hz, 150 VASalida nominal: DC 24 V, 2A
	35AD-U	35AD-E
Peso	Aproximadamente 1,2 kg
Dimensiones externas	145 (An) × 195 (L) × 121 (Al) mm (Modelo con adaptador de CA)145 (An) × 195 (L) × 159 (Al) mm (Modelo con fuente de alimentación incorporada)
Temperatura y humedad de funcionamiento	5 a 40°C, 35 a 85% de humedad relativa (Sin condensación)
Temperatura y humedad para almacenamiento	-20 a 60°C, 10 a 90% de humedad relativa (Sin condensación)
Fiabilidad	Duración del cabezal de impresión: 100 km, 1 × 10^8 impulsos(A temperatura/humedad normal usando el papel recomendado)Duración del cortador automático: 1.000.000 de cortes(A temperatura/humedad normal usando el papel recomendado)
Normas de seguridad *3	UL, C-UL, FCC Clase A	TUV, GS, marcación CE

Notas:
*1: El valor entre paréntesis representa el caso en que se usa un rollo de papel de 58 mm de anchura.
*2: El número de columnas que se puede imprimir se selecciona con un DIP-switch.
*3: Representa las normas de seguridad adquiridas cuando se usan adaptadores fabricados por CITIZEN SYSTEMS (serie 35AD).

2.1 Apariencia de la Impresora

Modelo con Adaptador de CA

(Vista frontal) Cubierta de papel Palanca de apertura de cubierta Interruptor de alimentación Panel de operaciones (Vista trasera) Orificio para el desbloqueo del cortador Conector trasero

Modelo con Fuente de Alimentación Incorporada

(Vista frontal) (Caja de alimentación) (Vista trasera) Entrada de CA

Panel de Operaciones

POWER LED ERROR LED Pulsador FEED Conector de interfaz (Serie, paralelo, etc.) Conector de interfaz del cajón portamonedas tierra para el cajón Tornillos de montaje de la tarjeta de interfaz Conector de alimentación

Interior de la Cubierta de Papel

Cortador automático Cabeza impresora (térmica) Sensor de fin de papel Rodillo de alimentación de papel Sensor de proximidad de fin de papel

3.1 Conexión del Adaptador de CA y del Cable de Alimentación de CA

1. Desconecte la alimentación de la impresora.
2. Para el modelo con adaptador de CA solamente: Inserte el conector del cable en el conector de alimentación del lado posterior de la impresora, con el lado plano del conector del cable del adaptador de CA hacia arriba.
3. Conecte el cable de alimentación de CA en la entrada de la impresora e inserte el enchufe del cable de alimentación de CA en una toma de corriente adecuada.

Conector de alimentación Lado plano Conector de cable Adaptador de CA Cable de alimentación de CA Entrada de CA Modelo con Adaptador de CA Cable de alimentación de CA Modelo con Fuente de Alimentación Incorporada

¡PRECAUCION!

• Use solamente el adaptador de CA especificado con la impresora.
• Cuando desconecte un cable, no tire de él, tire siempre del enchufe.
• Mantenga siempre la fuente de alimentación de CA distante de otros equipos que generan ruido.
• No tire del cable de alimentación, ya que podría producirse un incendio, una descarga eléctrica, o la interrupción de la alimentación.
• En caso de tormenta, desenchufe el cable de alimentación de CA de la toma de corriente. Podría producirse un incendio o una descarga eléctrica.
• Mantenga el cable de alimentación distante de aparatos generadores de calor. De lo contrario el blindaje del cable de alimentación puede fundirse y producir un incendio o una descarga eléctrica.
• Si la impresora no va a ser utilizada durante un largo periodo de tiempo, déjela desconectada de la alimentación.

3.2 Conexión de los Cables de Interfaz

Desconecte la alimentación de la impresora y desenchufe el conector de alimentación. Luego siga el procedimiento para la conexión del cable de interfaz.

Oriente correctamente el terminal del cable de interfaz e inserte en el conector de interfaz. En caso del modelo con fuente de alimentación incorporada, retire la caja de alimentación antes de la conexión.

Cuando desconecte el cable, sujételo siempre por el conector.

Para el cable de interfaz serie, utilice uno con la siguiente configuración.

Cable de 25 pins – 25 pins

Cable de 9 pins – 25 pins

PC

Señal	Pin		Pin	Señal
FG	1		1	FG
TXD	2		2	TXD
RXD	3		3	RXD
CTS	5		4	RTS
DSR	6		6	DSR
SG	7		7	SG
DTR	20		20	DTR

Impresora

PC
Impresora

Señal	Pin
RXD	2
TXD	3
DTR	4
SG	5
DSR	6
CTS	8

3.3 Conexión del Cajón Portamonedas

1. Desconecte la alimentación de la impresora.
2. Oriente correctamente el conector del cable del cajón portamonedas e insértelo en el conector de interfaz del cajón portamonedas ubicado en la parte posterior de la impresora.
3. Conecte la línea de tierra del cajón al terminal de tierra de la impresora utilizando un tornillo.

Para el modelo con alimentación incorporada, retire la caja de alimentación antes de la conexión.

Conector de interfaz del cajón portamonedas Línea de tierra

Conector de cable del cajón portamonedas

¡PRECAUCION!

No conecte ningún otro dispositivo que no sea el cajón portamonedas especificado al conector de interfaz del cajón portamonedas. (No conecte tampoco una línea telefónica.)

En caso del modelo con alimentación incorporada, retire la caja de alimentación antes de la conexión.

(1) Configuración de contactos del conector

No.	Señal	Función
1	FG	Tierra del bastidor
2	DRAWER 1	Señal de activación del cajón 1
3	DRSW	Entrada de conmutador de cajón
4	VDR	Suministro de alimentación deactivación de cajón
5	DRAWER 2	Señal de activación del cajón 2
6	GND	Tierra común en los circuitos

Conector utilizado: TM5RJ3-66 (Hirose) o equivalente Conector aplicable: TM3P-66P (Hirose) o equivalente

(2) Características eléctricas

1) Tensión de activación: 24 V CC
2) Corriente de activación: Aproximadamente 1A máximo (no deberá exceder de 510 ms.)
3) Señal DRSW: Niveles de señales: "L" = 0 a 0,5 V, "H" = 3 a 5 V

(3) Señal DRSW

El estado de la señal DRSW puede ser probado con el comando DEL+EOT, GS+a, o GS+r o en el contacto 34 del puerto de interfaz paralelo.

(4) Circuito de activación (lado de la impresora)

1 2 3 4 5 6 5V VDR VDR

¡PRECAUCION!

• No se puede activar el cajón durante la impresión.
• Los cajones portamonedas 1 y 2 no pueden ser activados simultáneamente.
• El solenoide que se utilice para el cajón portamonedas deberá ser de 24 Ω o más. La corriente de salida deberá mantenerse a 1A o menos; de lo contrario, se podría estropear o incluso quemar el circuito.

3.4 Instalación de la Impresora

La impresora puede ser instalada horizontalmente, verticalmente y en la pared.

En el momento del envío, la impresora está ajustada para instalación horizontal.

Para instalarla verticalmente o en la pared, se requieren los siguientes ajustes.

1. Ajuste de posición del sensor de proximidad de fin de papel (Ver la sección 3.7)
2. Almohadillas de caucho antideslizante (para instalación vertical)
3. Juego opcional para montaje en pared (para montaje en la pared)
4. Cable de CA de ángulo recto opcional (cuando instala verticalmente la impresora con la fuente de alimentación incorporada)

• Cuando se usa en posición vertical, la impresora entrega el papel de manera que no caiga naturalmente, incluso si se hace el corte completo. Use la impresora con su equipo asociado, etc.
• Cuando la utilice en posición horizontal, evite el corte completo. De lo contrario, el papel cortado puede caer en el cortador y puede resultar en doble corte. Esto puede ser causa de atascos de papel y en trocitos "virutas" de papel.

3.5 Instalación del Separador para Rollo de Papel de 58 mm de Anchura

1. Desconecte la alimentación de la impresora.
2. Abra la cubierta de papel.
3. Coloque el separador del rollo de papel suministrado con la impresora en la posición mostrada en la figura.
4. Consultando la sección de ajuste de los "memory switches", cambie el ajuste de anchura del papel a 58 mm.

Separator

¡PRECAUCION!

Cuando use papel de 58 mm de anchura, siempre use la impresora con papel de 58 mm solamente.

3.6 Ajuste de los DIP-Switches

El DIP-switch está presente en el interfaz serie.

Retire los tornillos de fijación de la placa, retire la placa de interfaz y luego ajuste el DIP-switch.

A continuación se muestra la función de cada conmutador.

DIP-switch

No. de Conmutador	Función	ON	OFF	Ajuste Inicial
1	Método de ajuste de los parámetros de comunicación	Ajuste vía DIP-switch	Ajuste vía “memory switch”	ON
2	Establecimiento de conexión	XON/XOFF	DTR/DSR	OFF
3	Longitud de bits	7 bits	8 bits	OFF
4	Verificación de paridad	Con paridad	Sin paridad	OFF
5	Selección de paridad	Par	Impar	OFF
6	Selección de velocidad de transmisión en baudios	Consulte la tabla abajo.		ON
7				ON
8	INIT	Reset	Inválido	OFF

Selección de velocidad de transmisión en baudios

Velocidad de Transmisión en Baudios (bps)	No. de Conmutador
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

También se puede seleccionar 38400 bps vía comando, etc.

3.7 Ajuste del Sensor de Proximidad de Fin de Papel

1. Presione la unidad de sensor de proximidad de fin de papel.
2. Mueva la unidad de sensor de proximidad de fin de papel hacia la derecha e izquierda mientras presiona.

La posición a ser ajustada varía de acuerdo con el ajuste de la impresora, horizontal o vertical, o el diámetro del rollo de papel como se muestra en la siguiente figura.

Posición del Sensor	Método de Instalación	Diámetro Externo del Rollo de Papel (mm)
1	Horizontal	22
2		24
3		27
3	Vertical (Montado en pared)	22
2		24
1		27

¡PRECAUCION!

• El remanente de papel (diámetro externo del rollo) difiere según el tipo de rollo de papel utilizado.
• El diámetro externo del rollo de papel es solamente para referencia.
• El diámetro exterior del núcleo del rollo de papel es de 18 . Sin embargo, si el uso de un rollo de papel con diámetro de 22 no puede ser evitado, el ajuste a "1" para el posicionamiento horizontal y a "3" para el posicionamiento vertical no pueden ser usados.

4.1 Colocación/Cambio del Rollo de Papel

1. Tire completamente de la palanca de apertura de cubierta hacia usted.
2. Abra la cubierta de papel.
3. Inserte un rollo de papel con su área de impresión hacia abajo como se muestra en la figura y tire del extremo del papel en sentido recto algunos centímetros hacia fuera de la impresora.
4. Cierre la cubierta de papel hasta que se escuche un "clic".

• Utilice siempre los tipos especificados de rollos de papel.
• Confirme que el rollo de papel está colocado correctamente.
• Cuando el papel se curve y no se extienda en forma recta debajo de la cubierta, abra la cubierta y ajuste el papel correctamente.
• Cuando cierre la cubierta, presione en la parte central de la cubierta para cerrarla firmemente.

ADVERTENCIA

Cuando abra la cubierta de papel, tenga cuidado de no tocar el cabezal de impresión o la cuchilla del cortador. De lo contrario, podría quemarse o sufrir una lesión en la mano.

4.2 Extracción del Papel Atascado

1. Desconecte la alimentación de la impresora.
2. Abra la cubierta de la impresora.
   Si la cuchilla del cortador permanece extendida con papel atascado, no abra la cubierta de papel a la fuerza. Consulte la sección 4.4, restaure la cuchilla a la posición normal y luego abra la cubierta.
3. Retire el papel atascado incluyendo cualquier residuo de papel restante. (Retire también el rollo de papel del portapapel.)
4. Encienda la impresora. El mecanismo del cortador automático se inicializa y se cancela la alarma.

¡PRECAUCION!

El cabezal de impresión se calienta inmediatamente después de imprimir. No lo toque con las manos. No toque el elemento calefactor del cabezal con las manos desnudas ni tampoco con un objeto metálico.

4.3 Limpieza del Cabezal de Impresión

1. Desconecte la alimentación de la impresora.
2. Abra la cubierta de papel.
3. Espere algunos minutos. Limpie las manchas del elemento de calentamiento del cabezal utilizando un trozo de algodón empapado en alcohol etílico.

¡PRECAUCION!

El cabezal de impresión está caliente inmediatamente después de imprimir. No lo toque con las manos. No toque el elemento calefactor del cabezal con las manos desnudas ni tampoco con un objeto metálico.

4.4 Cuando no se Puede Abrir la Cubierta de Papel

Si la cuchilla del cortador permanece extendida debido a un atasco de papel o a otra incidencia, puede que sea imposible abrir la cubierta de papel.

En este caso, no fuerce la cubierta de papel. Inserte un destornillador Phillips en el orificio para el desbloqueo del cortador y gírelo en la dirección de la flecha (a la derecha). Utilice un destornillador #1.

Orificio para el desbloqueo del cortador Destornillador Phillips

Cuando ambos extremos de la cuchilla lleguen a la posición más baja, deje de girar el destornillador. Abra la cubierta y siga el procedimiento de extracción de papel atascado u otra causa de problema.

4.5 Autotest

Inserte papel en la impresora. Mantenido pulsado el pulsador FEED, conecte la alimentación de la impresora, mantenga pulsado el pulsador FEED por aproximadamente 1 segundo, y luego suéltelo. La impresora empieza la autoimpresión.

La impresora imprime el nombre de modelo, versión, posición del pulsador FEED, configuración de los “memory switches” y fuentes incorporadas.

CT-S300 V1.xxx Serial Interface Baud rate : 19200 bps Data bit : 8 bits Parity : None Handshaking : DTR/DSR Buffer Size 4K Bytes Dip switches DS1 ON O O O O O OFF Versión de firmware Interfaz Parámetros de comunicación serie (Solamente el modelo con interfaz serie) Capacidad de la memoria buffer Posición del DIP-switch (Solamente el modelo con interfaz serie)

Memory switches SW1 1 2 3 4 5 6 7 8 ON OFF 0 0 0 0 0 0 0 0 SW2 1 2 3 4 5 6 7 8 ON OFF 0 0 0 0 0 0 0 SW3 1 2 3 4 5 6 7 8 ON OFF 0 0 0 0 0 0 0 0 SW4 1 2 3 4 5 6 7 8 ON OFF 0 0 0 0 0 0 0 0 Configuración de los "memory switches"

4.6 Impresión de Volcado Hexadecimal

Esta función es para imprimir todos los datos recibidos en números hexadecimales. Si ocurriesen problemas como datos perdidos, duplicación de datos, etc., esta función permite verificar si la impresora está recibiendo los datos correctamente.

Coloque papel en la impresora y mantenga la cubierta de papel abierta. Con el pulsador FEED mantenido pulsado, conecte la alimentación de la impresora y luego cierre la cubierta de papel. La impresora imprime "HEX dump print mode" seguido por los datos recibidos impresos en números hexadecimales y algunos caracteres.

¡PRECAUCION!

• La impresora imprime “.” si no existen caracteres correspondientes a los datos.
• Durante el volcado hexadecimal, no se activarán las funciones excepto algunos comandos.
• Si los datos impresos no cubren una línea, presione el pulsador FEED para imprimir la línea completa.

Cuando usted presiona el pulsador FEED tres veces consecutivamente, o desconecta la alimentación de la impresora, o la impresora recibe una señal de reposición del interfaz, se termina la impresión de volcado hexadecimal.

Ejemplo de impresión

HEX	DUMP		PRINT		MODE
1B	21	00	1B	20	04	41	42	43	44	. ! . .	.ABCD
45	46	47	48	49	4A	4B	4C	4D	4E	EFGHIJKLMN
4F	50	0D	0A	31	32	33	0D	0A		OP..123..

4.7 Indicación de Error

● Fin del papel

La falta de papel se detecta en dos pasos: proximidad de fin de papel y fin de papel. Hace que se encienda la lámpara ERROR. Si se detecta el fin del papel, cargue con papel. Si la cubierta de papel está abierta, se detecta un aviso de fin de papel.

- Cubierta de papel abierta

Durante la impresión, no abra la cubierta de papel. Si accidentalmente abre la cubierta de papel, la lámpara ERROR parpadea. Confirme la existencia de papel y cierre la cubierta. La impresión se reanuda automáticamente.

● Recalentamiento de la cabeza térmica

Cuando usted imprime caracteres densos o imágenes oscuras, la temperatura de la cabeza se eleva. Si la temperatura de la cabeza excede un nivel especificado, la impresora detiene la operación de impresión y espera hasta que la temperatura de la cabeza disminuya. Durante la espera, la lámpara ERROR parpadea. Cuando la temperatura de la cabeza disminuye, la impresión se reanuda automáticamente.

- Bloqueo del cortador

Si la cuchilla del cortador deja de operar debido a atasco de papel o algo parecido, la lámpara ERROR parpadea. Elimine la causa del problema y pulse el pulsador FEED. Si la cuchilla no se mueve y la cubierta no se abre incluso después del procedimiento anterior, siga el procedimiento de la sección 4.4 para abrir la cubierta de papel.

- Error de detección de Marca Negra (en el modo Marca Negra)

Cuando no se puede detectar la Marca Negra aunque se alimente cierta cantidad de papel para la detección de Marca Negra, ocurre un error de detección de Marca Negra. Cuando la detección de Marca Negra continúa después del período especificado, se considera una condición Sin Papel y se indica el mismo error que Sin Papel.

A continuación se muestra el estado de iluminación y parpadeo de cada error inclusive los anteriores.

Estado	Lámpara POWER	Lámpara ERROR	Zumbador
Fin de papel	Se enciende	Se enciende	O
Proximidad de fin de papel	Se enciende	Se enciende
Error de cubierta abierta	Se enciende	Se enciende	O
Error de cubierta abierta *1	Se enciende		O
Error de bloqueo de cortador	Se enciende		O
Error de recalentamiento de cabeza	Se enciende
Error de comprobación de memoria		Se enciende
Error de tensión baja	Se enciende
Error de tensión alta	Se enciende
Error de check sum
Espera de ejecución de macro *2	Se enciende
Error de detección de Marca Negra	Se enciende		O

*1: Cuando la impresora está imprimiendo.
*2: La lámpara ERROR puede parpadear incluso durante la ejecución de la función de macro.

5.1 Vistas Externas y Dimensiones

(Unidad: milímetro)

Modelo con Fuente de Alimentación Incorporada

145 84

Modelo con Adaptador de CA

145 86

Los "memory switches" pueden ser ajustados manualmente o vía comando. Para el ajuste manual, consulte la siguiente página.

En la siguiente tabla se muestra la función de cada "memory switch". (Los caracteres blancos sobre fondo negro son ajustes de fábrica.)

No. de Conmutador	Ajuste	0 (OFF)	1 (ON)
Memory SW1-1	Power ON Info	Send	Not send
Memory SW1-2	Buffer Size	4k bytes	45 bytes
Memory SW1-3	Busy Condition	Full/Err	Full
Memory SW1-4	Receive Error	Print “?”	No Print
Memory SW1-5	CR mode	Ignored	LF
Memory SW1-6	Reserved	Fixed	-
Memory SW1-7	DSR Signal	Invalid	Valid
Memory SW1-8	Init Signal	Invalid	Valid
Memory SW2-1	Reserved	-	Fixed
Memory SW2-2	Auto Cutter	Invalid	Valid
Memory SW2-3	Spool Print	Invalid	Valid
Memory SW2-4	Full Col Print	CBM1000	EPSON
Memory SW2-5	Resume aft PE	Next	Top
Memory SW2-6	Paper width	80 mm	58 mm
Memory SW2-7	Reserved	Fixed	-
Memory SW2-8	NPE Sensor	Valid	Invalid
Memory SW3-1	Resum Ctr Err	Feed S/W	Command
Memory SW3-2	Resum Open Err	Close	Command
Memory SW3-3	Parallel 31 Pin	Valid	Invalid
Memory SW3-4	Paper Select	Thermal	Black MK
Memory SW3-5	Column Number	48/32 col	42/30 col
Memory SW3-6	No use	Fixed	-
Memory SW3-7	CBM1000 Mode	Invalid	Valid
Memory SW3-8	Open w/Printing	Auto	Manual
Memory SW4-1	Auto Length	Invalid	Valid
Memory SW4-2	BM Sensor	Surface	Back
Memory SW4-3	No use	OFF	Fixed
Memory SW4-4	No use	OFF	Fixed
Memory SW4-5	No use	OFF	Fixed
Memory SW4-6	No use	OFF	Fixed
Memory SW4-7	No use	OFF	Fixed
Memory SW4-8	Full Cut Cmd	Full Cut	Partial

Ajuste Manual de los "Memory Switches" (Memory SW)

Cada “memory switch” puede ser seleccionado, cambiado, o escrito por la combinación de tres acciones: pulsando el pulsador FEED y manteniéndolo pulsado, abrir o cerrar la cubierta de papel.

1. Entrar en el modo de ajuste de los "memory switches"

Coloque papel en la impresora y mantenga la cubierta de la impresora abierta. Mantenido presionado el pulsador FEED, encienda la impresora, luego pulse dos veces el pulsador FEED. Cierre la cubierta. Si los ajustes actuales del “memory switch” etc, se imprimen, la impresora está ahora en el modo de ajuste de los “memory switches”.

Memory SW (1) 00000000

0: Estado OFF

1: Estado ON

2. Selección del "memory switch"

Cuando se pulsa brevemente el pulsador FEED (2 segundos), ocurre la impresión en el orden de "Memory SW1" → "Memory SW2" → "Memory SW3" → "Memory SW4" → "Write/Factory Setting" → "Memory SW1" → ...... repetidamente. Al llegar al "memory switch" que desea cambiar, mantenga pulsado el pulsador FEED (por más de 2 segundos).

3. Selección de las opciones de cada "memory switch"

Existen ocho opciones de ajuste para cada “memory switch”. Mantenga pulsado el pulsador FEED por un tiempo prolongado, la impresora pasa a la siguiente opción e imprime el ajuste actual de la opción. Repita el pulsado y el pulsado prolongado hasta llegar a la opción en que desea cambiar el ajuste.

LED DE ERROR APAGADO

Estado ON:

LED DE ERROR ENCENDIDO

4. Cambio de ajuste

Al llegar a la opción que desea cambiar, pulse brevemente el pulsador FEED. Se imprime el valor del ajuste cambiado. (Para regresar al ajuste anterior pulse brevemente el pulsador FEED). Si pulsa el pulsador FEED por un tiempo largo, se acepta el valor de ajuste y luego la impresora pasa a la siguiente opción de ajuste.

1. Retorno al modo de selección de "memory switch"

Al completar el ajuste del contenido deseado, abra la cubierta de papel y luego ciérrela. Esto permite que la impresora imprima el valor del "memory switch" cambiado.

1. Grabación del ajuste y salida del modo de ajuste de "memory switch"

Presione brevemente el pulsador FEED para pasar a "Write/Factory Setting" (Grabar / Ajustes fábrica). Luego mantenga pulsado el pulsador FEED. La impresora imprime el contenido del nuevo ajuste y sale del modo de ajuste del "memory switch" para retornar al estado de espera normal.

* Si no se hace la grabación del ajuste, el ajuste cambiado no será habilitado.

1. Inicialización del "memory switch"

Cuando desea retornar el ajuste del “memory switch” al estado inicial, vaya a “Write/Factory Setting” (Grabar/Ajustes Fábrica) del procedimiento anterior. Aquí, abra la cubierta de papel y mantenga pulsado el pulsador FEED hasta que suene el zumbador. Esto permite que la impresora retorne al estado inicial.

* Todos los ajustes de los “memory switches” retornan a los valores de ajuste de fábrica.

5.3 Papel de Impresión

Utilice el papel de impresión mostrado en la siguiente tabla o papel con calidad equivalente.

Tipo de Papel	Nombre del Producto
Rollo de papel térmico recomendado	TD50KS-E2D de Nippon PaperKF50-HAD, PD150R, PD160R de Ohji PaperF220VP, HP220A de Mitsubishi Paper

Ancho de papel 80⁺⁰ Area de impresión máxima 72 4 4

Ancho de papel 58⁺⁰ Area de impresión máxima 48 4 6

Superficie de impresión 83 φ o menos Ø18 Ø12 65~75 μm

Unidad: mm

¡PRECAUCION!

Usar el papel con el inicio del rollo como sigue.

• No hay líneas de pliegues.
• No está doblado hacia arriba.
• No está adherido al núcleo.
• Se usa la superficie externa (lado de impresión hacia fuera).
