BEDIENUNGSANLEITUNG CT-S300 CITIZEN

Wenn Sie dieses Produkt entsorgen wollen, dann tun Sie dies bitte nicht zusammen mit dem Haushaltsmüll. Es gibt im Rahmen der WEEE-Direktive innerhalb der Europäischen Union (Direktive 2002/96/EC) gesetzliche Bestimmungen für separate Sammelsysteme für gebrauchte elektronische Geräte und Produkte.

Fr

Die Steckdose zum Anschluß dieses Druckers muß nahe dem Gerät angebracht und leicht zugänglich sein.

For Uses in Canada

1. ALLGEMEINE ÜBERSICHT 8

1.1 Auspacken 8
1.2 Modellklassifizierung 8
1.3 Grundlegende technische Daten 9

2. ERLÄUTERUNG DER DRUCKERKOMPONENTEN 10

2.1 Ansicht des Druckers .... 10

3. VORBEREITUNG......11

3.1 Anschließen des Netzteils und Netzkabels 11
3.2 Anschließen der Schnittstellenkabel 12
3.3 Anschließen der Geldlade 13
3.4 Aufstellen des Druckers 14
3.5 Trennvorrichtung für 58-mm-Papierrollen ....14
3.6 Einstellen der DIP-Schalter 15
3.7 Einstellen des Papiermengensensors 16

4. WARTUNG UND FEHLERBEHEBUNG 17

4.1 Einsetzen/Auswechseln von Papierrollen 17
4.2 Beseitigen von Papierstaus 17
4.3 Reinigen des Druckkopfes 18
4.4 Vorgehensweise, wenn sich die Papierabdeckung nicht öffnen lässt....18
4.5 Statusausdruck 19
4.6 Hexdump-Druckverfahren 19
4.7 Fehleranzeige 20

5. SONSTIGES ......21

5.1 Äußere Ansicht und Abmessungen ......21
5.2 Manuelle Einstellung von Speicher-Switches 22
5.3 Druckpapier 24

ALLGEMEINE VORSICHTSMASSNAHMEN

• Lesen Sie sich das vorliegende Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät verwenden. Verwahren Sie es danach an einem sicheren, leicht zugänglichen Ort, um bei Bedarf darauf zurückgreifen zu können.
• Der Hersteller behält sich vor, die hierin enthaltenen Informationen ohne vorherige Ankündigung zu ändern.
• Jegliche Reproduktion und Weitergabe von Teilen oder der Gesamtheit des Dokuments ohne vorherige Genehmigung von CITIZEN SYSTEMS ist untersagt.
• Beachten Sie, dass CITIZEN SYSTEMS jede Haftung für Folgen aus dem Betrieb des Geräts unabhängig von im vorliegenden Handbuch enthaltenen Auslassungen, Fehlern oder Druckfehlern ausschließt.
• Beachten Sie, dass CITIZEN SYSTEMS keine Haftung für jegliche Störungen übernimmt, die infolge der Verwendung von in diesem Handbuch nicht autorisierten Zubehörteilen oder Verbrauchsmaterialien entstehen.
• Mit Ausnahme der in diesem Handbuch genannten Fälle darf das Gerät nicht selbst gewartet, zerlegt oder repariert werden.
• Beachten Sie, dass CITIZEN SYSTEMS keine Haftung für jegliche Störungen übernimmt, die infolge von unsachgemäßer Verwendung oder nicht geeigneter Betriebsumgebungen auftreten, auch wenn in diesem Handbuch nicht darauf hingewiesen wird.
• Die vom Gerät verarbeiteten Daten sind grundsätzlich für eine temporäre Nutzung vorgesehen und werden nicht über längere Zeiträume oder permanent gespeichert. Beachten Sie, dass CITIZEN SYSTEMS keine Haftung für jegliche Schäden oder entgangene Verluste übernimmt, die aus Datenverlusten infolge von unvorgesehenen Ereignissen, Reparaturen, Tests oder sonstig entstehen.
• Wenn Ihnen fehlende Informationen, Fehler oder Unklarheiten auffallen, wenden Sie sich an Ihren CITIZEN SYSTEMS-Händler.
• Wenn Ihnen fehlende Seiten oder sonstige Mängel auffallen, wenden Sie sich zwecks Ersatz an Ihren CITIZEN SYSTEMS-Händler.

SICHERHEITSMASSNAHMEN ... DIE SIE STRIKT EINHALTEN MÜSSEN

Lesen Sie sich vor der erstmaligen Verwendung des Produkts die

SICHERHEITSMASSNAHMEN sorgfältig durch.

Bei unsachgemäßem Betrieb kann es zu Unfällen kommen (Feuer, Schläge oder Verletzungen).

• Bewahren Sie das Handbuch danach an einem sicheren, leicht zugänglichen Ort auf, um bei Bedarf darauf zurückgreifen zu können.
• Einige der im Handbuch enthaltenen Beschreibungen sind möglicherweise für Ihr Druckermodell nicht von Bedeutung.

Um Verletzungen von Benutzern und Dritten sowie materielle Schäden zu vermeiden, werden im vorliegenden Handbuch spezielle Warnsymbole verwendet, die auf wichtige Informationen hinweisen.

Nachstehend wird der Grad der Gefahren und Schäden beschrieben, die bei unsachgemäßem Betrieb des Druckers oder Nichtbeachtung der durch die Warnsymbole gekennzeichneten Hinweise entstehen können.

WARNHINWEIS

Bei Nichtbeachtung derartig gekennzeichneter Informationen kann es zu schweren oder tödlichen Verletzungen kommen.

VORSICHT

Bei Nichtbeachtung derartig gekennzeichneter Informationen kann es zu Verletzungen oder materiellen Schäden kommen.

Dieses Symbol wird verwendet, um Sie auf wichtige Informationen aufmerksam zu machen.

Dieses Symbol weist auf Gefahren durch elektrische Schläge und mögliche Schäden durch statische Elektrizität hin.

Dieses Symbol weist darauf hin, dass der Netzstecker des Geräts zu ziehen ist.

Dieses Symbol wird verwendet, um wichtige Informationen zum Betrieb des Geräts hervorzuheben.

Dieses Symbol dient zur Warnung vor unzulässigen Eingriffen.

WARNHINWEIS

Verwenden und lagern Sie das Gerät nicht an Orten, an denen es folgenden Einflüssen ausgesetzt ist:

● Flammen oder hohe Luftfeuchtigkeit

- Direkte Sonneneinstrahlung

- Heißluftströme oder Abwärme von Heizgeräten

- Salzige Luft oder korrosive Gase

● Unzureichende Belüftung

● Chemische Reaktionen in Laboren

- Ölnebel, Stahlpartikel oder Staub

- Statische Elektrizität oder starke Magnetfelder

- Die Nichtbeachtung dieser Warnhinweise kann zu Ausfällen des Druckers, Überhitzung sowie Rauch, Feuer oder elektrischen Schlägen führen.

Keine Gegenstände in den Drucker einführen. Keine Flüssigkeiten in den Drucker spritzen. Keine Gegenstände auf dem Drucker ablegen.

- Keine Metallgegenstände wie Büroklammern, Heftklammern oder Schrauben in den Drucker fallen lassen.

- Keine Blumenvasen, Töpfe oder Tassen mit Flüssigkeiten auf dem Drucker abstellen.

- Darauf achten, dass keine Getränke oder sonstigen Flüssigkeiten in den Drucker geraten.

- Keine Insektenvertilgungsmittel oder sonstige Chemikalien auf den Drucker sprühen.

- Wenn Fremdgegenstände aus Metall in den Drucker geraten, kann es zum Ausfall des Druckers, Bränden oder elektrischen Schäden kommen. In derartigen Fällen ist der Drucker sofort abzuschalten und vom Netz zu trennen. Wenden Sie sich an Ihren örtlichen CITIZEN SYSTEMS-Händler.

Gehen Sie stets sachgemäß mit dem Drucker um:

- Den Drucker keinen Stößen oder Schlägen aussetzen (z.B. Tritte, Schütteln, Stöße mit harten Gegenständen).

- Den Drucker nicht demontieren oder sonstig modifizieren.

- Bei nicht sachgemäßem Umgang kann es zum Ausfall des Druckers, Überhitzung sowie Brand- und Rauchentwicklung oder elektrischen Schlägen kommen.

Platzieren, verwenden und lagern Sie den Drucker außerhalb der Reichweite von Kindern.

- Von elektrischen Geräten können bei unsachgemäßer Handhabung oder Verwendung Unfall- und Verletzungsrisiken ausgehen.

- Achten Sie darauf, dass sich das Netzkabel und die Signalkabel außerhalb der Reichweite von Kindern befinden. Der Drucker ist so aufzustellen, dass Kinder keinen Zugang zum Geräteinnern erlangen können.

- Die Kunststoffhülle, in der sich der Drucker bei der Lieferung befindet, ist ordnungsgemäß zu entsorgen oder außerhalb der Reichweite von Kindern aufzubewahren. Wenn die Hülle über den Kopf gezogen wird, besteht Erstickungsgefahr.

WARNHINWEIS

Beachten Sie die nachstehenden Vorsichtsmaßnahmen zur Stromversorgung und zum Netzkabel:

• Den Netzstecker nicht mit feuchten Händen anschließen oder ziehen.
• Betreiben Sie den Drucker ausschließlich mit der angegebenen Netzspannung und -frequenz.
  ● Verwenden Sie für den Drucker ausschließlich das angegebene externe Netzteil.
• Stellen Sie sicher, dass die Netzsteckdose, an die der Drucker angeschlossen ist, eine ausreichende Belastbarkeit aufweist.
• Verwenden Sie zur Stromversorgung keine Anschlussleisten oder Mehrfachsteckdosen, an die gleichzeitig auch andere Geräte angeschlossen sind
• Säubern Sie den Netzstecker vor dem Anschließen an die Netzsteckdose von Staub und anderen Ablagerungen.
• Verwenden Sie keine verformten oder beschädigten Netzkabel.
  ● Bewegen Sie den Drucker nicht in eingeschaltetem Zustand.
• Bei nicht sachgemäßem Umgang kann es zum Ausfall des Druckers, Brand- und Rauchentwicklung oder elektrischen Schlägen kommen.
• Bei Überlastung kann sich das Netzkabel überhitzen und in Brand geraten oder der Schutzschalter ausgelöst werden.
• Stellen Sie keine Gegenstände auf das Netzkabel. Stellen Sie den Drucker so auf, dass nicht auf das Netzkabel getreten wird.
• Achten Sie darauf, dass das Netzkabel beim Benutzen und Transportieren des Druckers nicht verbogen oder verdreht und keinem Zug ausgesetzt wird.
• Versuchen Sie nicht, das Netzkabel zu modifizieren.
• Verlegen Sie das Netzkabel nicht in der Nähe von Heizgeräten.
• Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann Drahtbrüche oder Beschädigungen der Isolierung zur Folge haben, wodurch die Gefahr von Kriechströmen, elektrischen Schlägenoder Beschädigungen des Druckers besteht. Wenn das Netzkabel beschädigt wurde, wenden Sie sich bitte an Ihren CITIZEN SYSTEMS-Händler.
• Stellen Sie sicher, dass der Zugang zur belegten Steckdose nicht durch abgestellte Gegenstände behindert wird.
• Versorgen Sie den Drucker über eine günstig platzierte Steckdose, die im Notfall problemlos zugänglich ist.
• In Notfällen wird der Drucker möglicherweise nicht sofort abgeschaltet.
• Stecken Sie den Netzstecker ordnungsgemäß in die Steckdose.
• Ziehen Sie bei anhaltender Nichtbenutzung des Geräts den Netzstecker aus der Steckdose.
• Nach dem Abschalten des Druckers und des daran angeschlossenen Geräts beim Trennen des Netzkabels oder der Signalleitung den Stecker und den Anschluss greifen.

VORSICHT

Stellen Sie den Drucker auf einer ebenen, stabilen und vibrationsfreien Fläche auf.

- Andernfalls könnte der Drucker herunterfallen und Verletzungen verursachen.

Unter folgenden Bedingungen darf der Drucker nicht verwendet werden:

- Wenn die Belüftungslöcher des Druckers durch Wände oder Gegenstände blockiert werden;

- wenn sich Gegenstände auf dem Drucker befinden, oder

- wenn der Drucker durch Kleidung oder Tücher zugedeckt ist.

- Achten Sie darauf, dass es im Inneren des Geräts nicht zu Überhitzungen kommt, infolge derer es zu Bränden oder Verformungen des Gehäuses kommen kann.

- Stellen Sie den Drucker nicht in der Nähe von Rundfunk- oder Fernsehempfängern auf und versorgen Sie ihn nicht zusammen mit derartigen Geräten aus derselben Steckdose.

- Vermeiden Sie es, den Drucker über nicht abgeschirmte Kabel oder Leitungen zu betreiben. (Verwenden Sie für die Signalleitungen abgeschirmte Kabel oder verdrillte Doppelkabel mit Ferritkernen oder andere Abschirmverfahren.)

- Benutzen Sie den Drucker nicht zusammen mit Geräten, die starke Störstrahlung abgeben.

- Der Drucker kann den Radio- oder Fernsehempfang in der Umgebung beeinträchtigen. Es besteht auch die Möglichkeit, dass benachbarte elektrische Geräte den Drucker beeinflussen und dadurch Datenfehler oder Funktionsstörungen auftreten.

Erden Sie den Drucker vor der Benutzung in geeigneter Weise.

- Bei Auftreten von Kriechströmen besteht Stromschlaggefahr.

Schließen Sie den Erdungsleiter des Druckers nicht an folgende Gegenstände an:

Gasleitungen

Andernfalls besteht die Gefahr von Gasexplosionen.

● Erdungen von Telefonleitungen

- Blitzableiter

Andernfalls besteht bei Blitzeinschlägen besteht: leave out is double durch Spannungsspitzen Brand- oder Stromschlaggefahr.

● Wasserleitungen

Wasserleitungen aus Kunststoff sind zur Erdung nicht geeignet (sofern keine Zustimmung der zuständigen Wasserwerke vorliegt).

Vor Anschließen oder Trennen des Druckererdungsleiters stets den Netzstecker des Geräts ziehen.

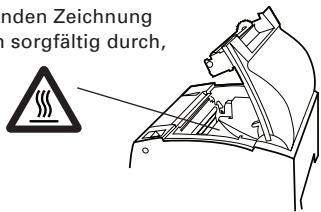

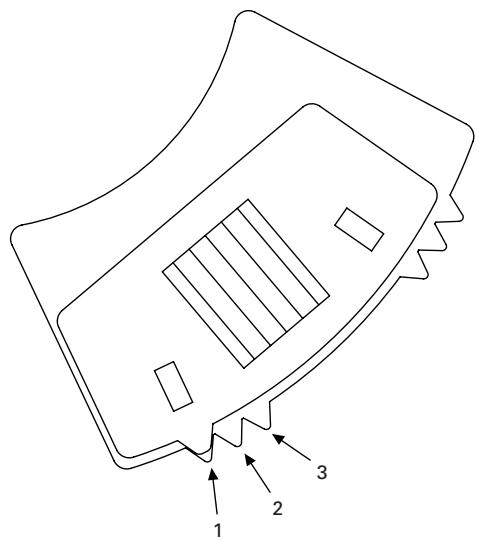

Das Vorsicht-Symbol befindet sich an der in der untenstehenden Zeichnung gezeigten Position. Lesen Sie sich die Vorsichtsmaßnahmen sorgfältig durch, bevor Sie den Drucker in Betrieb nehmen.

DIESES ZEICHEN WEIST AUF GEFAHREN DURCH DIE „HOHE TEMPERATUR“ DES DRUCKKOPFES HIN.

nden Zeichnung sorgfältig durch,

VORSICHT

Beachten Sie die folgenden Hinweise, um Fehlfunktionen zu vermeiden.

• Den Drucker nicht mit nicht ordnungsgemäß eingesetzter Papierrolle verwenden.
• Kein Papier verwenden, dass nicht den Spezifikationen entspricht.
• Mögliche Beeinträchtigung der Druckqualität.
• Kein eingerissenes oder mit Klebestreifen zusammengefügtes Papier verwenden.
• Nicht mit der Hand gewaltsam am bereits eingesetzten Papier ziehen.
  ● Das Papier nicht mit der Druckerabdeckung in den Drucker pressen.
• Papierstau möglich. Informationen zur Fehlerbehebung finden Sie im Abschnitt „Beseitigen von Papierstaus“ in diesem Handbuch.
  ● Die Tasten im Bedienungsfeld nicht mit scharfen oder spitzen Objekten betätigen.

Stellen Sie sicher, dass die Kabel ordnungsgemäß mit den Anschlüssen verbunden sind.

- Bei Querschaltung kann es zu Beschädigungen der Druckerelektronik oder der Hardware des Host-Systems kommen.

Schließen Sie den Drucker mit Geldlade-Kickout-Funktion ausschließlich an Geräte an, die ein Solenoid mit für die Geldlade-Kickout-Buchse geeigneten technischen Daten besitzen.

- Bei Nichtbeachtung dieser Vorsichtsmaßnahme können Funktionsfehler und Störungen auftreten.

Beachten Sie die folgenden Hinweise, um bei Ausfällen des Geräts Verletzungen und Beschädigungen zu vermeiden.

● Die Druckoberfläche des Thermokopfes nicht berühren.
- Berühren Sie während des Druckerbetriebs keine beweglichen Teile im Inneren des Druckers (z.B. Papierschneider, Zahnräder und aktivierte elektrische Bauteile).
- Versuchen Sie nicht, den Drucker bei etwaigen Problemen selbst zu reparieren. Verständigen Sie den CITIZEN SYSTEMS-Kundendienst.
- Achten Sie darauf, sich nicht an der Druckerabdeckung die Hand oder Finger einzuklemmen.
- Achten Sie darauf, sich nicht an scharfen Kanten im Drucker zu verletzen und daran keine anderen Gegenstände zu beschädigen.
- Hier besteht Stromschlag-, Verbrennungs- und Verletzungsgefahr.
- Falls sich beim Drucken Rauch entwickelt oder der Drucker ungewöhnliche Gerüche oder Geräusche erzeugt, den Druckvorgang sofort abbrechen und den Netzstecker aus der Steckdose ziehen.

TÄGLICHE WARTUNG

Beachten Sie bei der täglichen Wartung die folgenden Vorsichtsmaßnahmen:

• Vor dem Reinigen ist der Drucker stets auszuschalten und der Netzstecker zu ziehen.
• Zum Abwischen des Oberfläche des Druckergehäuses ein weiches, trockenes Tuch verwenden.
• Hartnäckige Verschmutzungen mit einem weichen Tuch entfernen, das leicht mit Wasser befeuchtet wurde.
• Verwenden Sie keine flüchtigen organischen Lösungsmittel wie Alkohol, Terpentin oder Benzol. Verwenden Sie keine chemisch behandelten Reinigungstücher
• Zum Entfernen von Papierstaub einen weichen Pinsel verwenden.
• Zum Transport des Druckers ist die Papierrolle aus dem Papierrollenhalter zu nehmen.

VORSICHT

- Unmittelbar nach dem Drucken ist der Thermokopf sehr heiß, sodass Verbrennungsgefahr besteht. Warten Sie vor Wartungsarbeiten ab, dass der Thermokopf abgekühlt ist.

1. ALLGEMEINE ÜBERSICHT

Das Modell CT-S300 ist ein kompakter Thermo-Zeilendrucker, der sich für verschiedene Terminallösungen eignet, darunter Daten-, POS- und Küchen-Terminals. Aufgrund seiner umfassenden Funktionen kann das Gerät mit einer Vielzahl von Anwendungen kombiniert werden.

1.1 Auspacken

Vergewissern Sie sich beim Auspacken des Druckers, dass alle nachstehend aufgeführten Teile vorhanden sind:

● Drucker: 1
● Netzteil (externes Netzteil): 1
● Netzkabel: 1
● Probe-Papierrolle: 1 Rolle

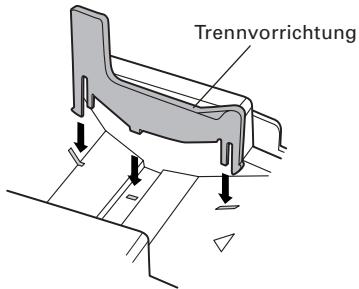

● Trennvorrichtung für 58-mm-Papierrollen: 1
● Benutzerhandbuch (das vorliegende Handbuch): 1

Drucker (externes Netzteil)

Netzteil (externes Netzteil)

Trennvorrichtung für 58-mm-Papierrollen

Netz Druc

Drucker (Integriertes Netzteil)

Netzkabel

Probe-Papierrolle

Benutzerhandbuch (das vorliegende Handbuch)

1.2 Modellklassifizierung

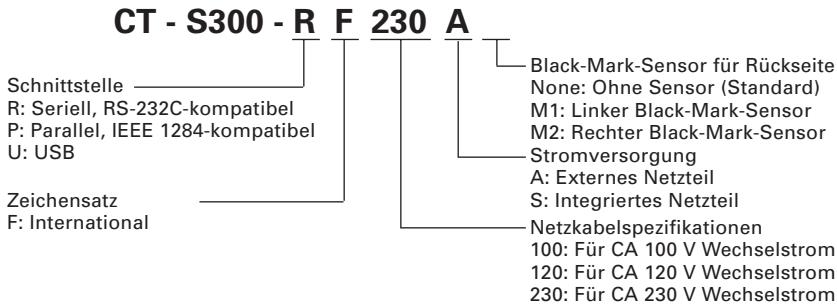

Die Modellbezeichnungen der Druckermodelle sind nach folgendem Schema aufgebaut:

CT - S300 - R F 230 A Schnittstelle R: Seriell, RS-232C-kompatibel P: Parallel, IEEE 1284-kompatibel U: USB Zeichensatz F: International Black-Mark-Sensor für Rückseite None: Ohne Sensor (Standard) M1: Linker Black-Mark-Sensor M2: Rechter Black-Mark-Sensor Stromversorgung A: Externes Netzteil S: Integriertes Netzteil Netzkabelspezifikationen 100: Für CA 100 V Wechselstrom 120: Für CA 120 V Wechselstrom 230: Für CA 230 V Wechselstrom

1.3 Grundlegende technische Daten

Gegenstand	Technische Daten
Modell	CT-S300-RF120CT-S300-PF120CT-S300-UF120	CT-S300-RF230CT-S300-PF230CT-S300-UF230
Druckverfahren	Thermo-Zeilenpunktdruck
Druckbreite	72 mm/576 Punkte, (48 mm/384 Punkte) *1
Punktdichte	8 × 8 Punkte/mm (203 dpi)
Druckgeschwindigkeit	130 mm/s (max., Standard-Druckdichte), 1040 Punktzeilen/s
Anzahl Druckspalten *2(gibt den Wert für 58-mm-Papier an.)	Schrift A: 48/42 (32/30) Spalten; 12 × 24 PunkteSchrift B: 64/56 (42/40) Spalten; 9 × 17 PunkteSchrift C: 72/63 (48/45) Spalten; 8 × 16 Punkte
Zeichengröße	Schrift A: 1,50 × 3,00 mmSchrift B: 1,13 × 2,13 mmSchrift C: 1,00 × 2,00 mm
Zeichentyp	Alphanumerische Zeichen, internationale Zeichen, Codeseiten PC437/850/852/857/858/860/863/864/865/866/WPC1252/Katakana/Thai-Code 18
Benutzerspeicher	256 KB (Zum Speichern von benutzerdefinierten Zeichen und Logos)
Strichcode-Typen	UPC-A/E, JAN (EAN) 13/8-Spalten, ITF, CODE 39, CODE 128,CODABAR, CODE 93
Zeilenabstand	4,23 mm (1/6 Zoll)
Papierrolle	Thermopapierrolle: 80^+0_-1 mm/ 58^+0_-1 mm × φ83 mmPapierstärke: 65-75 μm
Schnittstellen	Seriell, (RS-232C-kompatibel), Parallel (IEEE 1284-kompatibel), USB
Geldlade-Kickout-Buchse	2 Fächer werden unterstützt
Eingangspufferspeicher	4k bytes/45 bytes
Versorgungsspannung	24 V Gleichstrom ±7%
Leistungsaufnahme	Ca. 70 W (im Normaldruckbetrieb)
Netzteil	Nenneingang: AC bis 240 V, 50/60 Hz, 150 VANennausgang: DC 24 V, 2A
	35AD-U	35AD-E
Gewicht	Ca. 1,2 kg
Äußere Abmessungen	145 (B) × 195 (T) × 121 (H) mm (externes Netzteil)145 (B) × 195 (T) × 159 (H) mm (Integriertes Netzteil)
Betriebstemperatur und Feuchtigkeit	5 bis 40 °C, 35 bis 85 % relative Luftfeuchtigkeit(kondensationsfrei)
Lagertemperatur und Feuchtigkeit	-20 bis 60°C, 10 bis 90 % relative Luftfeuchtigkeit(kondensationsfrei)
Zuverlässigkeit	Lebensdauer Druckkopf: 100 km, 1 × 10^8 Impulse(normale Temperatur/ Luftfeuchtigkeit, empfohlenes Papier)Lebensdauer autom. Papierschneider: 1.000.000 Schneidvorgänge(normale Temperatur/Luftfeuchtigkeit, empfohlenes Papier)
Sicherheitsstandard *3	UL, C-UL, FCC-Klasse A	TÜV, GS, CE-Zeichen

Anmerkungen:
*1: Bei Verwendung einer 58 mm breiten Papierrolle (durch Benutzer wählbar)
*2: Die Anzahl ausdruckbarer Spalten wird per DIP-Schalter eingestellt.
*3: Erfüllte Sicherheitsnormen bei Verwendung der von CITIZEN SYSTEMS hergestellten externen Netzteile (Serie 35AD).

2. ERLÄUTERUNG DER DRUCKERKOMPONENTEN

2.1 Ansicht des Druckers

Ausführung mit externem Netzteil

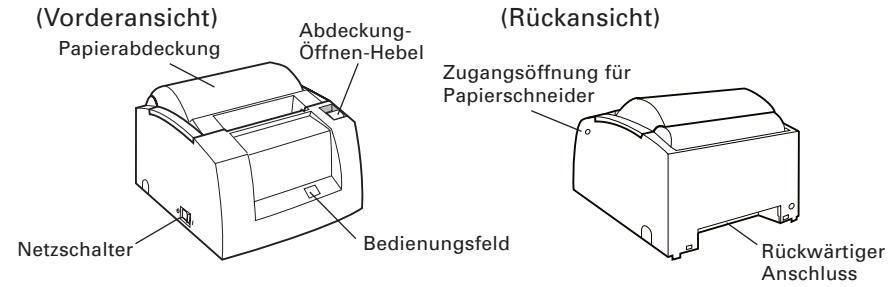

(Vorderansicht) Papierabdeckung Abdeckung- Öffnen-Hebel Netzschalter Bedienungsfeld (Rückansicht) Zugangsöffnung für Papierschneider Rückwärtiger Anschluss

Ausführung mit integriertem Netzteil

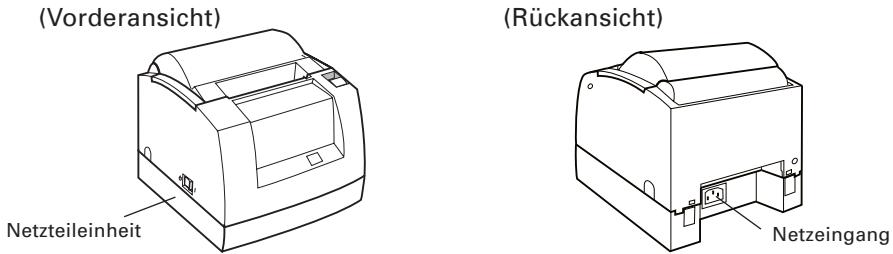

(Vorderansicht) Netzteileinheit (Rückansicht) Netzeingang

Bedienungsfeld

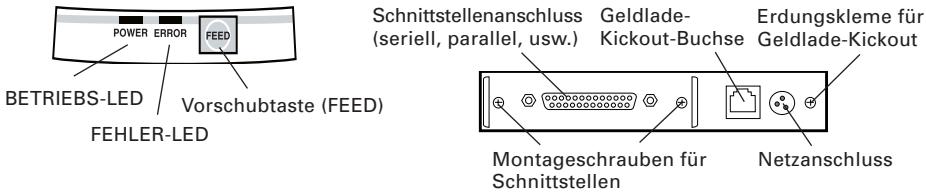

POWER ERROR FEED BETRIEBS-LED Vorschubtaste (FEED) FEHLER-LED Schnittstellenanschluss (seriell, parallel, usw.) Geldlade- Kickout-Buchse Erdungskleme für Geldlade-Kickout Montageschrauben für Schnittstellen Netzanschluss

Papierabdeckung/Innenseite

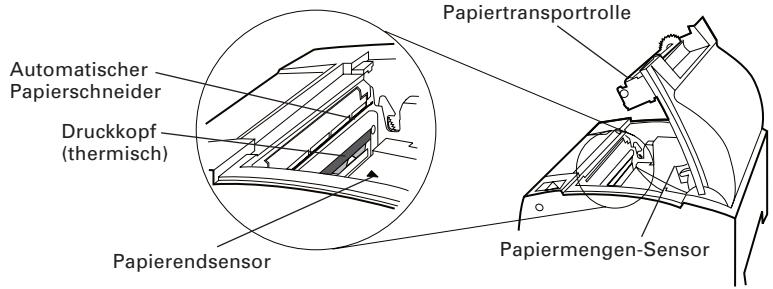

Papiertransportrolle Papierendsensor Papiermengen-Sensor Druckkopf (thermisch) Automatischer Papierschneider

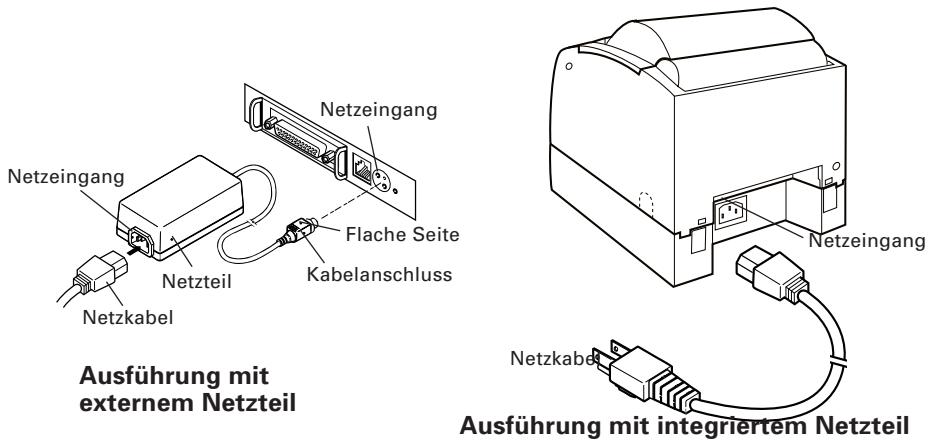

3.1 Anschließen des Netzteils und Netzkabels

1. Schalten Sie den Drucker aus.
2. Nur für Ausführung mit externem Netzteil: Schließen Sie den Gleichstromstecker des Netzteils mit der flachen Seite nach oben an die Gleichstrombuchse auf der Rückseite des Druckers an.
3. Schließen Sie das Netzkabel an den Netzeingang und den Netzstecker des Netzkabels an eine geeignete Steckdose an.

VORSICHT!

• Verwenden Sie für den Drucker ausschließlich das angegebene externe Netzteil.
• Ziehen Sie beim Abziehen von Kabeln nicht am Kabel selbst, sondern stets am Stecker.
  ● Das Netzteil darf sich nicht in der Nähe von Geräten befinden, die starke Störstrahlung abgeben.
• Ziehen Sie nicht am Stromkabel. Andernfalls kann es zur Unterbrechung der Stromversorgung sowie Stromschlag- und Brandgefahr kommen.
• Ziehen Sie bei Gewitter das Netzkabel aus der Steckdose. Andernfalls besteht Brand- und Stromschlaggefahr.
• Verlegen Sie das Stromkabel nicht in der Nähe von Heizgeräten. Andernfalls kann die Isolierung des Netzkabels beschädigt werden, wodurch Brand- und Stromschlaggefahr entsteht.
• Ziehen Sie bei anhaltender Nichtbenutzung des Geräts den Netzstecker aus der Steckdose.

3.2 Anschließen der Schnittstellenkabel

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker. Schließen Sie anschließend das Schnittstellenkabel an.

Richten Sie das Ende des Schnittstellenkabels ordnungsgemäß aus, und verbinden Sie es mit dem Schnittstellenanschluss.

Bei der Ausführung mit integrierter Stromversorgung ist die Stromeinheit vor dem Anschließen zu entfernen.

Serielle Schnittstelle

Parallele Schnittstelle

Beim Abziehen des Kabels stets den Stecker greifen.

Für das Schnittstellenkabel sind folgende Anschlusstypen erforderlich:

25-Pin - 25-Pin-Kabel

9-Pin - 25-Pin-Kabel

PC
Drucker

3.3 Anschließen der Geldlade

1. Schalten Sie den Drucker aus.
2. Richten Sie das Ende des Fächerkabels ordnungsgemäß aus, und verbinden Sie es mit dem Geldlade-Anschluss auf der Rückseite des Druckers.
3. Befestigen Sie den Erdungsleiter mit einer Schraube am Massestützpunkt (Erdungsanschluss) des Druckers. Bei der Ausführung mit integriertem Netzteil ist die Netzteileinheit vor dem Anschließen zu entfernen.

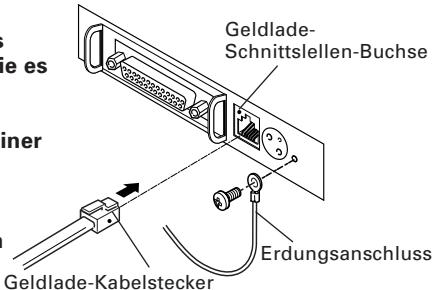

Geldlade- Schnittslellen-Buchse Erdungsanschluss Geldlade-Kabelstecker

VORSICHT!

Schließen Sie an die Geldlade-Buchse keine anderen Geräte als das vorgeschriebene Fach (Solenoid) an. (Auch keine Telefonleitungen anschließen.)

Bei der Ausführung mit integrierter Stromversorgung ist die Stromeinheit vor dem Anschließen zu entfernen.

(1) Pin-Konfiguration des Anschlusses

Pin-Belegung	Signal	Funktion
1	FG	Gehäuseerdung
2	DRAWER 1	Steuersignal Geldlade 1
3	DRSW	Geldlade-Schaltereingang
4	VDR	Stromversorgung für Geldladeantrieb
5	DRAWER 2	Steuersignal Geldlade 2
6	GND	Gemeinsame Erdungskreise

Verwendete Buchse: TM5RJ3-66 (Hirose) oder äquivalent Verwendbare Buchse: TM3P-66P (Hirose) oder äquivalent

(2) Elektrische Eigenschaften

1) Treiberspannung: 24 V Gleichstrom
2) Treiberstrom: Ca. 1 A max. (darf 510 ms nicht überschreiten)
3) DRSW-Signal: Signalpegel: „L“ = 0 bis 0,5 V, „H“ = 3 bis 5 V

(3) DRSW-Signal

Der DRSW-Signalstatus kann mit den Befehlen DLE+EOT, GS+a oder GS+r bzw. an Stift 34 des parallelen Schnittstellenports geprüft werden.

(4) Treiberkreis

1 2 3 4 5 6 5V VDR VDR

VORSICHT!

• Während des Druckens wird keine Ausgangsgröße erzeugt.
  ● Die Geldladen 1 und 2 können nicht gleichzeitig gesteuert werden.
• Für die Fächer ist ein Solenoid mit mindestens 24 Ω zu verwenden. Der Ausgangsstrom ist auf max. 1A zu begrenzen; andernfalls kann es zu Beschädigungen und Festbrennen kommen.

3.4 Aufstellen des Druckers

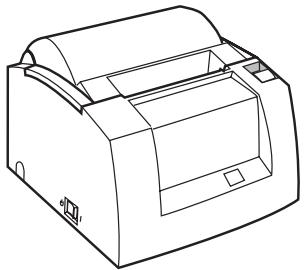

Der Drucker kann horizontal oder vertikal aufgestellt sowie an Wänden montiert werden. Bei Lieferung ist der Drucker standardmäßig für die horizontale Installation vorbereitet. Bei vertikaler Aufstellung oder Wandmontage sind folgende Anpassungen erforderlich:

1. Anpassung der Position des Papiermengensensors (siehe Abschnitt 3.7)
2. Gummifüße (für vertikale Installation)
3. Optionales Wandmontageset (für Wandmontage)
4. Rechtwinkliges Netzkabel (optional, zur vertikalen Installation der Ausführung mit integriertem Netzteil)

• Bei Verwendung in senkrechter Stellung fällt das vom Drucker ausgegebene Papier nicht natürlich herunter, auch bei vollem Abschneiden. Bei der Verwendung mit zugehörigen Geräten usw. muss dies beachtet werden.
• Bei Verwendung in horizontaler Einstellung vermeiden Sie volles Schneiden. Andernfalls kann das abgeschnittene Papier in die Schneidvorrichtung fallen und zu Doppelschnitt und schmalen Papierstreifen führen. Dadurch kann Papierstau verursacht werden.

3.5 Trennvorrichtung für 58-mm-Papierrollen

1. Schalten Sie den Drucker aus.
2. Öffnen Sie die Papierabdeckung.
3. Setzen Sie die mitgelieferte Trennvorrichtung wie in der Abbildung gezeigt ein.
4. Ändern Sie die Einstellung gemäß der Beschreibung im Abschnitt „Manuelle Einstellung von Speicher-Switches“ auf 58 mm.

Trennvorrichtung

VORSICHT!

Wenn der Drucker auf 58-mm-Papier eingestellt ist, dürfen keine anderen Papierformate verwendet werden.

3.6 Einstellen der DIP-Schalter

Die serielle Schnittstelle verfügt über einen DIP-Schalter.

Entfernen Sie die Befestigungsschrauben, nehmen Sie das Schnittstellenmodul heraus, und stellen Sie den DIP-Schalter ein. Nachstehend finden Sie eine Darstellung der einzelnen Schalterpositionen.

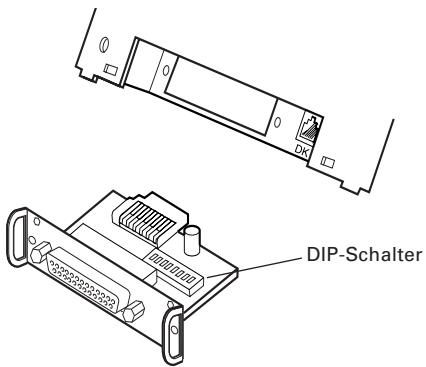

DIP-Schalter

Schalter position	Funktion	AN	AUS	Standarde instellung
1	Wählt die Einstellung für die Schnittstelle aus	Je nach der DIP-Schalter-Einstellung	Je nach Einstellung der Speicher-Switches	AN
2	Handshake	XON/XOFF	DTR/DSR	AUS
3	Bitlänge	7 Bits	8 Bits	AUS
4	Paritätsprüfung	Mit Parität	Ohne	AUS
5	Paritätsauswahl	Gerade Parität	Ungerade Parität	AUS
6	Auswahl der Baudrate	Siehe untenstehende Tabelle		AN
7				AN
8	INIT	Reset	Ungültig	AUS

Auswählen der Baudrate

Baudrate (Bit/s)	Schalterposition
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Der Wert von 38.400 Bit/s Sekunde kann auch über Befehle oder sonstig aktiviert werden.

3.7 Einstellen des Papiermengensensors

1. Drücken Sie die Papiermengensensor-Einheit nach innen.
2. Bewegen Sie das Papier im Bereich des Papiermengensensors dabei leicht nach links und rechts. Die festzulegende Position hängt von den Druckereinstellungen (horizontal oder vertikal) und dem Durchmesser der Papierrolle ab (siehe nachstehende Abbildung).

Sensorposition	Aufstellung	Papierrollen-Innendurchmesser (mm)
1	Horizontal	22
2		24
3		27
3	Vertikal (Wandmontage)	22
2		24
1		27

VORSICHT!

• Die angegebene Restpapiermenge (Außendurchmesser der Papierrolle) dient nur als ungefähre Orientierungshilfe, da die tatsächlichen Maße je nach verwendeter Papierrolle abweichen können.
• Der Außendurchmesser der Papierrolle dient lediglich als Referenz.

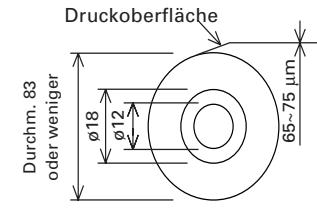

• Der empfohlene Außendurchmesser der Papierrolle ist 18 . Wenn allerdings die Verwendung einer Papierrolle mit einem Durchmesser von 22 unvermeidbar ist, können die Einstellungen bei "1" für horizontale Positionierung und "3" für vertikale Positionierung nicht verwendet werden.

4.1 Einsetzen/Auswechseln von Papierrollen

1. Öffnen Sie die Abdeckung bis zum Anschlag.
2. Öffnen Sie die Papierabdeckung.

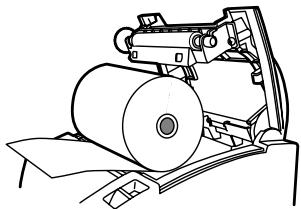

3. Setzen Sie eine Papierrolle wie in der Abbildung dargestellt mit dem Druckbereich nach oben in das Gerät ein und ziehen Sie das Papierende einige cm aus dem Druckergehäuse heraus.
4. Schließen Sie die Papierabdeckung, sodass sie hörbar einrastet.

• Verwenden Sie ausschließlich die angegebenen Papierrollentypen.
• Stellen Sie sicher, dass die Einstellung dem Papierrollentyp entspricht.
• Wenn das Papier schräg abläuft und nicht gerade unter der Abdeckung hervorragt, öffnen Sie die Abdeckung, und richten Sie das Papier ordnungsgemäß aus.
• Drücken Sie leicht auf die Mitte der Abdeckung, um sie fest zu verschließen.

WARNHINWEIS

Achten Sie darauf, bei geöffneter Papierabdeckung nicht den Druckkopf oder das Papiermesser zu berühren. Andernfalls könnten Sie sich die Hände verbrennen oder sonstig verletzen.

4.2 Beseitigen von Papierstaus

1. Schalten Sie den Drucker aus.
2. Öffnen Sie die Papierabdeckung.
   Wenn das Papiermesser durch den Papierstau blockiert ist, versuchen Sie nicht, die Papierabdeckung gewaltsam zu öffnen. Beachten Sie die Hinweise in Abschnitt 4.4, setzen Sie das Messer auf die normale Position zurück, und öffnen Sie anschließend die Abdeckung.
3. Entfernen Sie das gestaute Papier einschließlich aller verbleibenden Papierschnitzel. (Entnehmen Sie dazu die Papierrolle aus der Halterung.)
4. Schalten Sie den Drucker ein. Daraufhin wird der automatische Schnittmechanismus initialisiert; der Alarm wird deaktiviert.

VORSICHT!

Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heiß. Vermeiden Sie es, den Druckkopf mit der Hand zu berühren. Berühren Sie das Heizelement des Druckkopfes nicht mit bloßen Händen oder mit Metallgegenständen.

4.3 Reinigen des Druckkopfes

1. Schalten Sie den Drucker aus.
2. Öffnen Sie die Papierabdeckung.
3. Warten Sie einige Minuten ab. Reinigen Sie das Heizelement des Druckkopfes mit einem leicht mit Ethylalkohol befeuchteten Wattebausch von Staub und sonstigen Verschmutzungen.

VORSICHT!

Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heiß. Vermeiden Sie es, den Druckkopf mit der Hand zu berühren. Berühren Sie das Heizelement des Druckkopfes nicht mit bloßen Händen oder mit Metallgegenständen.

4.4 Vorgehensweise, wenn sich die Papierabdeckung nicht öffnen lässt

Wenn das Papiermesser aufgrund einer Störung blockiert ist, kann die Papierabdeckung nicht angehoben werden.

In diesem Fall darf die Papierabdeckung nicht gewaltsam geöffnet werden. Führen Sie einen Kreuzschlitz-Schraubendreher in die Zugangsöffnung für den Papierschneider ein, und drehen Sie die Schraube in Pfeilrichtung (im Uhrzeigersinn).

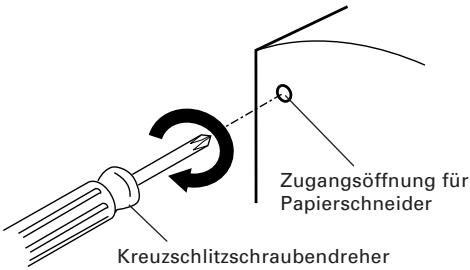

Zugangsöffnung für Papierschneider Kreuzschlitzschraubendreher

Drehen Sie die Schraube, bis Sie feststellen, dass beide Enden des Messers maximal abgesenkt sind. Öffnen Sie anschließend die Abdeckung und befolgen Sie die Hinweise zur Behebung von Papierstaus bzw. der Störung.

4.5 Statusausdruck

Legen Sie Papier in den Drucker ein. Schalten Sie den Drucker bei gedrückt gehaltener Vorschubtaste (FEED) ein. Halten Sie die Taste für ca. eine Sekunde gedrückt, und lösen Sie sie anschließend. Der Drucker druckt eine Reihe von Statusdaten aus: die Modellbezeichnung, Version, die Einstellung des DIP-Schalters, die Einstellungen für die Speicher-Switches sowie die integrierten Schriften.

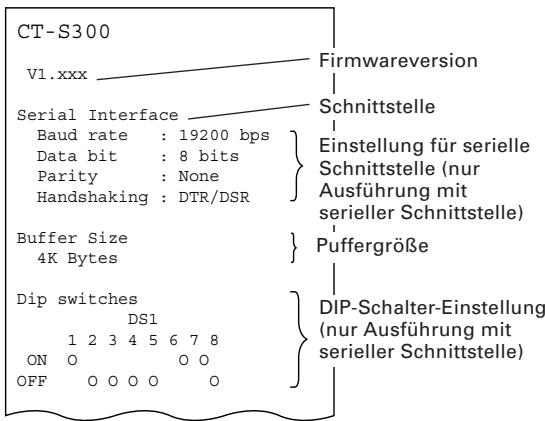

CT-S300 V1.xxx Serial Interface Baud rate : 19200 bps Data bit : 8 bits Parity : None Handshaking : DTR/DSR Buffer Size 4K Bytes Dip switches DS1 ON 0 0 0 0 0 0 OFF 0 0 0 0 0 Firmwareversion Schnittstelle Einstellung für serielle Schnittstelle (nur Ausführung mit serieller Schnittstelle) Puffergröße DIP-Schalter-Einstellung (nur Ausführung mit serieller Schnittstelle)

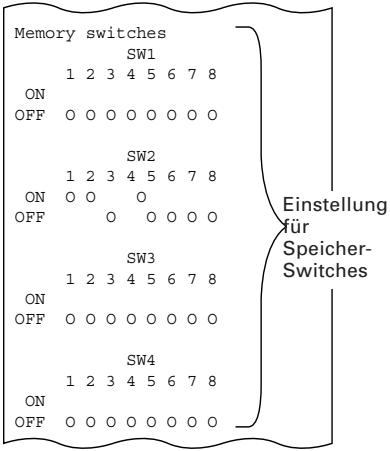

Memory switches SW1 1 2 3 4 5 6 7 8 ON OFF O O O O O O O O SW2 1 2 3 4 5 6 7 8 ON OFF O O O O O O SW3 1 2 3 4 5 6 7 8 ON OFF O O O O O O O O SW4 1 2 3 4 5 6 7 8 ON OFF O O O O O O O O

4.6 Hexdump-Druckverfahren

Mit Hilfe dieser Funktion können alle empfangenen Daten in Hexadezimalzeichen ausgedruckt werden. Wenn Probleme mit fehlenden oder duplizierten Daten usw. auftreten, können Sie mit dieser Funktion überprüfen, ob der Drucker die Daten korrekt empfängt.

Führen Sie Papier in den Drucker ein und lassen Sie die Papierabdeckung geöffnet. Schalten Sie den Drucker bei gedrückter Vorschubtaste (FEED) ein, und schließen Sie die Papierabdeckung. Der Drucker druckt die Zeichenfolge „HEX dump print mode“, die empfangenen Daten in Hexadezimalzeichen sowie einige weitere Zeichen aus.

VORSICHT!

• Wenn für einzelne Daten keine Zeichen verfügbar sind, wird für diese als Platzhalter „ . “ gedruckt.
• Beim Hexdump-Druckverfahren sind mit Ausnahme weniger Befehle die meisten Funktionen nicht verfügbar.
• Wenn die empfangenen Daten keine ganze Zeile ausfüllen, betätigen Sie zum Drucken der Zeile einmalig die Vorschubtaste (FEED).

Der Hexdump-Modus wird beendet, wenn Sie den Drucker ausschalten, drei Mal aufeinanderfolgend die Vorschubtaste (FEED) drücken oder der Drucker nach Ende des Hexdumps über die Schnittstelle ein Rücksetzsignal empfängt.

Beispielausdruck

HEX	DUMP		PRINT		MODE
1B	21	00	1B	20	04	41	42	43	44	. ! . .	.ABCD
45	46	47	48	49	4A	4B	4C	4D	4E	EFGHIJKLMN
4F	50	0D	0A	31	32	33	0D	0A		OP..123..

4.7 Fehleranzeige

● Papierende

Die Papiermengenanzeige arbeitet in zwei Schritten: wenig Papier und Papierende. In beiden Fällen beginnt die Fehler-LED zu leuchten. Wenn das Papierende erkannt wird, müssen Sie Papier nachfüllen. Bei geöffneter Papierabdeckung wird ebenfalls das Papierende angezeigt.

● Papierabdeckung offen

Während des Druckvorgangs darf die Papierabdeckung nicht geöffnet werden. Wenn Sie die Abdeckung irrtümlich öffnen, beginnt die Fehler-LED zu blinken. Vergewissern Sie sich, das ausreichend Papier vorhanden ist, und schließen Sie die Abdeckung. Der Druckvorgang wird automatisch fortgesetzt.

● Druckkopf überhitzt

Wenn Sie dichte Zeichensätze oder dunkle Bilder drucken, steigt die Temperatur des Druckkopfes an. Wenn eine bestimmte Temperatur überstiegen wird, unterbricht das Gerät den Druckvorgang, bis der Druckkopf ausreichend abgekühlt ist. Während des Abkühlens blinkt die Fehler-LED. Wenn die Temperatur des Druckkopfes ausreichend abgesunken ist, wird der Druckvorgang automatisch fortgesetzt.

- Messer blockiert

Wenn der Papierschneider aufgrund von Papierstaus usw. blockiert wird, beginnt die Fehler-LED zu blinken. Beseitigen Sie die Fehlerursache, und betätigen Sie anschließend die Vorschubtaste (FEED). Wenn das Messer blockiert bleibt und die Abdeckung sich nicht wie oben beschrieben öffnen lässt, befolgen Sie die Hinweise zum Öffnen der Papierabdeckung in Abschnitt 4.4.

● Black-Mark-Erkennungssensor (nur im Black-Mark-Modus)

Wenn eine Black Mark nicht erkannt werden kann, auch wenn ein bestimmter Grad an Papiervorschub für Black-Mark-Erkennung ausgeführt wird, tritt ein Black-Mark-Erkennungsfehler auf. Wenn Black-Mark-Erkennung länger als über den vorgeschriebenen Zeitraum abläuft, wird ein Papier-Verbraucht-Zustand angenommen, und der gleiche Fehler wie bei Papier verbraucht wird angezeigt.

Nachstehend finden Sie Erläuterungen zum Status der Fehler-LED bei allen Fehlern einschließlich des o.g.:

Status	Betriebs-LED	Fehler-LED	Signal-tongeber
Papierende	Leuchtet	Leuchtet	O
Wenig Papier	Leuchtet	Leuchtet
Abdeckung offen	Leuchtet	Leuchtet	O
Abdeckung offen *1	Leuchtet		O
Messer blockiert	Leuchtet		O
Druckkopf überhitzt	Leuchtet
Speicherprüffehler		Leuchtet
Unterspannung	Leuchtet
Überspannung	Leuchtet
Summenprüffehler
Makroausführung *2	Leuchtet
Black-Mark-Erkennungssensor	Leuchtet		O

*1: Während des Druckvorgangs.
*2: Beim Ausführen von Makros beginnt die Fehler-LED möglicherweise zu blinken.

5.1 Äußere Ansicht und Abmessungen

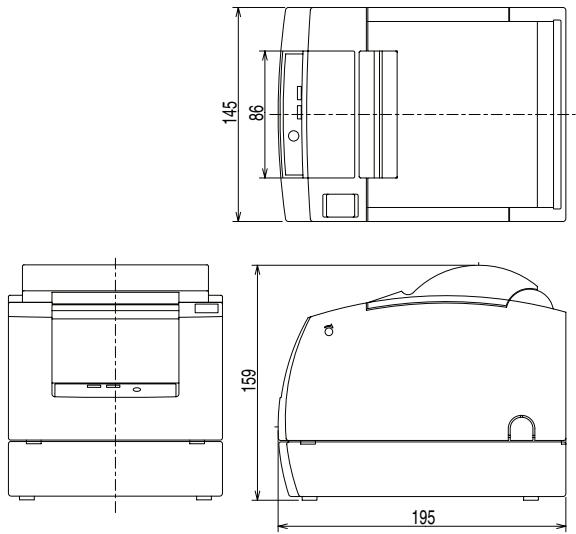

(Einheit: Millimeter)

Ausführung mit externem Netzteil

Ausführung mit integriertem Netzteil

5.2 Manuelle Einstellung von Speicher-Switches

Die Speicher-Switches können sowohl manuell als auch über Befehle eingestellt werden.

Informationen zur manuellen Belegung finden Sie auf der nächsten Seite.

Nachstehend finden Sie eine Darstellung der einzelnen Speicher-Switches.

(Die Weiß-auf-Schwarz gedruckter Einträge geben die Werkseinstellungen an.)

Switch-Nr.	Einstellung	0 (AUS)	1 (AN)
Memory SW1-1	Power ON Info	Send	Not send
Memory SW1-2	Buffer Size	4k bytes	45 bytes
Memory SW1-3	Busy Condition	Full/Err	Full
Memory SW1-4	Receive Error	Print “?”	No Print
Memory SW1-5	CR mode	Ignored	LF
Memory SW1-6	Reserved	Fixed	-
Memory SW1-7	DSR Signal	Invalid	Valid
Memory SW1-8	Init Signal	Invalid	Valid
Memory SW2-1	Reserved	-	Fixed
Memory SW2-2	Auto Cutter	Invalid	Valid
Memory SW2-3	Spool Print	Invalid	Valid
Memory SW2-4	Full Col Print	CBM1000	EPSON
Memory SW2-5	Resume aft PE	Next	Top
Memory SW2-6	Paper width	80 mm	58 mm
Memory SW2-7	Reserved	Fixed	-
Memory SW2-8	NPE Sensor	Valid	Invalid
Memory SW3-1	Resum Ctr Err	Feed S/W	Command
Memory SW3-2	Resum Open Err	Close	Command
Memory SW3-3	Parallel 31 Pin	Valid	Invalid
Memory SW3-4	Paper Select	Thermal	Black MK
Memory SW3-5	Column Number	48/32 col	42/30 col
Memory SW3-6	No use	Fixed	-
Memory SW3-7	CBM1000 Mode	Invalid	Valid
Memory SW3-8	Open w/Printing	Auto	Manual
Memory SW4-1	Auto Length	Invalid	Valid
Memory SW4-2	BM Sensor	Surface	Back
Memory SW4-3	No use	OFF	Fixed
Memory SW4-4	No use	OFF	Fixed
Memory SW4-5	No use	OFF	Fixed
Memory SW4-6	No use	OFF	Fixed
Memory SW4-7	No use	OFF	Fixed
Memory SW4-8	Full Cut Cmd	Full Cut	Partial

Manuelle Einstellung von Speicher-Switches (Speicher-SW)

Um Speicher-Switches auszuwählen, anzupassen oder zu schreiben, führen Sie folgende drei Schritte aus: Drücken Sie die Vorschubtaste (FEED) und halten Sie sie gedrückt, und öffnen oder schließen Sie die Papierabdeckung.

1. Aktivieren des Einstellmodus für Speicher-Switches.

Führen Sie Papier in den Drucker ein und lassen Sie die Papierabdeckung geöffnet. Schalten Sie den Drucker bei gedrückter Vorschubtaste (FEED)_ und drücken Sie anschließend zweimal auf die Vorschubtaste. Schließen Sie die Abdeckung. Wenn der Drucker daraufhin die aktuellen Einstellungen der Speicher-Switches usw. ausdruckt, wurde der Einstellmodus erfolgreich aktiviert.

Memory SW (1) 00000000

0: Status AUS

1: Status AN

2. Auswählen von Speicher-Switches

Wenn die Vorschubtaste (FEED) kurz nacheinander gedrückt wird (innerhalb von 2 Sekunden), werden die Daten wiederholt in der Reihenfolge „Memory SW1“ → „Memory SW2“ → „Memory SW3“ → „Memory SW4“ → „Write/Factory Setting“ → „Memory SW1“ → ...... ausgedruckt. Wenn der gewünschte Speicher-Switch erreicht ist, betätigen Sie die Vorschubtaste (FEED) und halten Sie sie für mehr als 2 Sekunden gedrückt.

3. Auswählen aller Switch-Elemente

Jeder Switch verfügt über acht einstellbare Elemente. Wenn Sie die Vorschubtaste (FEED) betätigen und länger gedrückt halten, wechselt der Drucker zum nächsten Element und druckt dessen aktuelle Einstellungen aus. Wiederholen Sie den Vorgang solange, bis das Element, dessen Einstellungen Sie ändern möchten, erreicht ist.

4. Anpassen von Einstellungen

Wenn das gewünschte Element erreicht ist, drücken Sie kurz die Vorschubtaste (FEED). Der geänderte Wert wird ausgedruckt. (Um zur vorherigen Einstellung zurück zu gelangen, drücken Sie kurz die Vorschubtaste (FEED). Wenn Sie die Vorschubtaste gedrückt halten, wird der Wert der Einstellung übernommen und der Drucker geht zum nächsten Element über.

5. Zurückkehren zum Einstellmodus für Speicher-Switches

Wenn Sie die gewünschten Einstellungen vorgenommen haben, öffnen Sie die Papierabdeckung, und schließen Sie sie anschließend wieder. Daraufhin werden die geänderten Einstellungen für den Speicher-Switch wirksam.

6. Speichern der Einstellung und verlassen des Einstellmodus für Speicher-Switches

Betätigen Sie kurz die Vorschubtaste (FEED), um zum Eintrag „Write/Factory Setting“ zu gelangen. Drücken Sie anschließend die Vorschubtaste (FEED), und halten Sie sie gedrückt. Der Drucker druckt die neue Einstellung aus und verlässt den Einstellmodus für Speicher-Switches, um in den normalen Ruhemodus überzugehen.

* Damit die geänderte Einstellung wirksam wird, müssen Sie sie speichern.

7. Initialisieren des Speicher-Switches

Wenn Sie einen Speicher-Switch auf die Standardeinstellungen zurücksetzen möchten, gehen Sie wie zuvor beschrieben zum Eintrag „Write/Factory Setting“. Öffnen Sie anschließend die Papierabdeckung, betätigen Sie die Vorschubtaste (FEED), und halten Sie sie gedrückt. Daraufhin wird der Drucker auf die Standardeinstellungen zurückgesetzt.

* Alle Speicher-Switches werden auf die Werkseinstellungen zurückgesetzt.

5.3 Druckpapier

Verwenden Sie die in der nachstehenden Tabelle genannten Papiertypen oder Papier gleichwertiger Qualität.

Papiertyp	Produktbezeichnung
EmpfohleneThermopapierrolle	TD50KS-E2D von Nippon PaperKF50-HAD, PD150R, PD160R von Ohji PaperF220VP, HP220A von Mitsubishi Paper

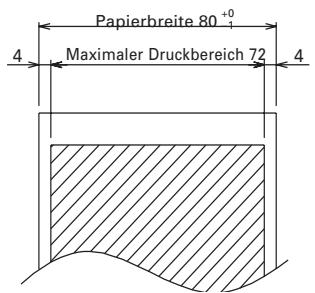

Papierbreite 80 +0 Maximaler Druckbereich 72 4 4

Papierbreite 58⁺⁰₋₁ 4 Maximaler Druckbereich 48 6

Druckoberfläche Durchm. 83 oder weniger Ø18 Ø12 65~75 µm

Einheit: mm

VORSICHT!

Verwenden Sie das Papier mit dem Start der Wicklung zur Kernrolle wie unten beschrieben.

• Keine Falzlinie vorhanden, und das Papier ist entlang des Innendurchmessers.
  ● Keine Hochdrehung ist vorhanden.
  ● Keine Festklebung am Kern ist vorhanden.
• Außenwicklung (Druckseite außen) wird verwendet.

ITALIANO
