BEDIENUNGSANLEITUNG CT-S651 CITIZEN

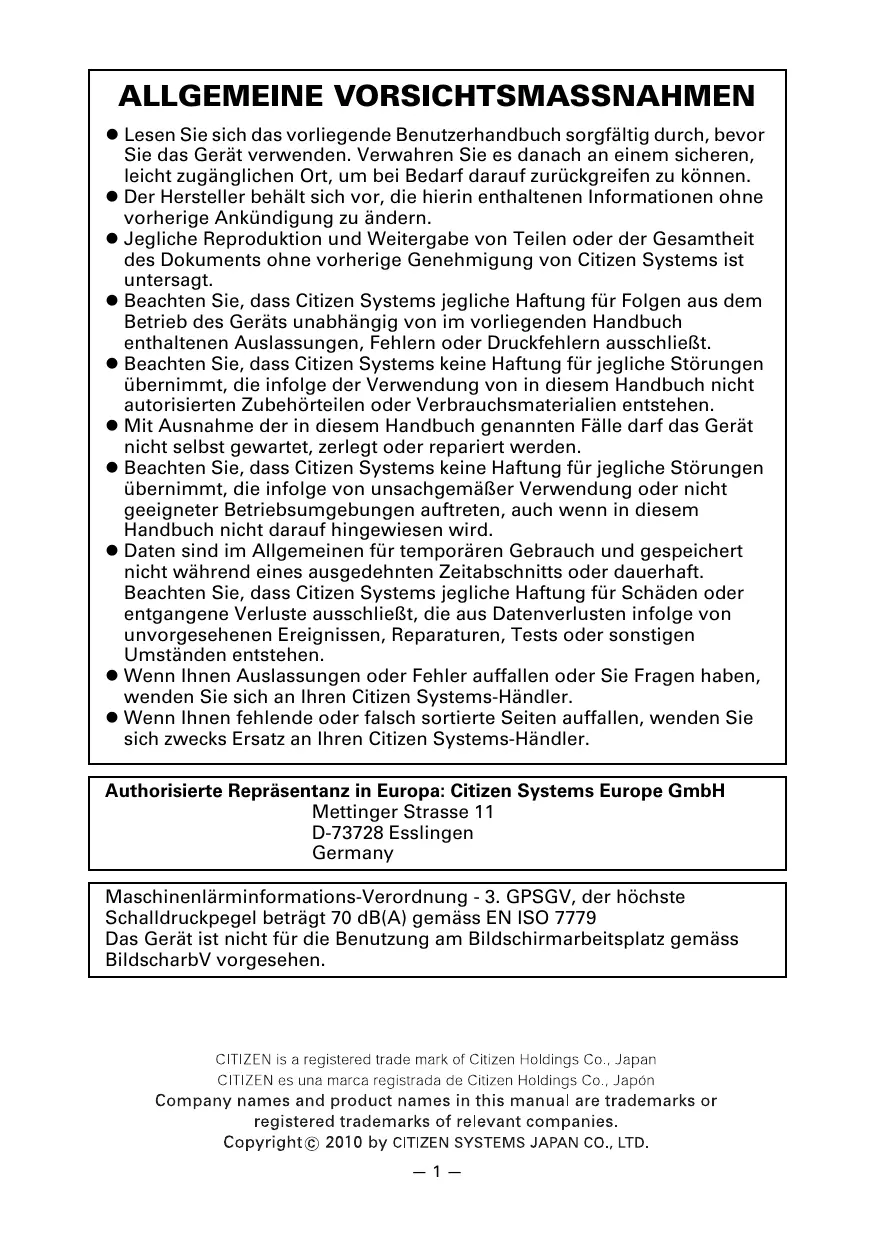

ALLGEMEINE VORSICHTSMASSNAHMEN e Lesen Sie sich das vorliegende Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät verwenden. Verwahren Sie es danach an einem sicheren, leicht zugänglichen Ort, um bei Bedarf darauf zurückgreifen zu kônnen. © Der Hersteller behält sich vor, die hierin enthaltenen Informationen ohne vorherige Ankündigung zu ändern. e Jegliche Reproduktion und Weitergabe von Teilen oder der Gesamtheit des Dokuments ohne vorherige Genehmigung von Citizen Systems ist untersagt. e Beachten Sie, dass Citizen Systems jegliche Haftung für Folgen aus dem Betrieb des Geräts unabhängig von im vorliegenden Handbuch enthaltenen Auslassungen, Fehlern oder Druckfehlern ausschliefit. e Beachten Sie, dass Citizen Systems keine Haftung für jegliche Strungen übernimmi, die infolge der Verwendung von in diesem Handbuch nicht autorisierten Zubehôrteilen oder Verbrauchsmaterialien entstehen. e Mit Ausnahme der in diesem Handbuch genannten Fälle darf das Gerät nicht selbst gewartet, zerlegt oder repariert werden. e Beachten Sie, dass Citizen Systems keine Haftung für jegliche Strungen übernimmi, die infolge von unsachgemäfer Verwendung oder nicht geeigneter Betriebsumgebungen auftreten, auch wenn in diesem Handbuch nicht darauf hingewiesen wird. e Daten sind im Allgemeinen für temporären Gebrauch und gespeichert nicht während eines ausgedehnten Zeitabschnitts oder dauerhaft. Beachten Sie, dass Citizen Systems jegliche Haftung für Schäden oder entgangene Verluste ausschlieRt, die aus Datenverlusten infolge von unvorgesehenen Ereignissen, Reparaturen, Tests oder sonstigen Umständen entstehen. © Wenn lhnen Auslassungen oder Fehler auffallen oder Sie Fragen haben, wenden Sie sich an Ihren Citizen Systems-Händler. © Wenn lhnen fehlende oder falsch sortierte Seiten auffallen, wenden Sie sich zwecks Ersatz an Ihren Citizen Systems-Händler. Authorisierte Repräsentanz in Europa: Citizen Systems Europe GmbH Mettinger Strasse 11 D-73728 Esslingen Germany Maschinenlärminformations-Verordnung - 3. GPSGV, der hôchste Schalldruckpegel beträgt 70 dB(A) gemäss EN ISO 7779 Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäss BildscharbV vorgesehen. CITIZEN is a registered trade mark of Citizen Holdings Co., Japan CITIZEN es una marca registrada de Citizen Holdings Co., Japôn Company names and product names in this manual are trademarks or registered trademarks of relevant companies. Copyright© 2010 by CITIZEN SYSTEMS JAPAN CO. LTD.

SICHERHEITSMASSNAHMEN Lesen Sie sich vor der erstmaligen Verwendung des Produkts die SICHERHEITSMASSNAHMEN sorgfältig durch. Falsche Handhabung kann zu Unfällen führen (Brände, elektrische Schläge oder Verletzungen). Um Verletzungen von Benutzern und Dritten sowie materielle Schäden zu vermeiden, werden im Handbuch spezielle Warnsymbole verwendet, die auf wichtige Informationen hinweisen.

IE SIE STRIKT EINHALTEN

+ Bewahren Sie das Handbuch danach an einem sicheren, um bei Bedarf darauf zurückgreifen zu kônnen. © Einige der im Handbuch enthaltenen Beschreibungen sind môglicherweise für Ihr Druckermodell nicht von Bedeutung. icht zugänglichen Ort auf, Nachstehend wird der Grad der Gefahren und Schäden beschrieben, die bei unsachgemäfiem Betrieb des Druckers oder Nichtbeachtung der durch die Warnsymbole gekennzeichneten Hinweise entstehen kônnen. AN WARNHINWEIS Bei Nichtbeachtung derartig gekennzeichneter Informationen kann es zu schweren oder tôdlichen Verletzungen kommen. A VORSICHT Die Nichtbeachtung von mit diesem Symbol gekennzeichneten Informationen kann zu Verletzungen oder materiellen Schäden führen. Dieses Symbol wird verwendet, um Sie auf wichtige Informationen aufmerksam zu machen. Dieses Symbol weist auf Gefahren durch elektrische Schläge und môgliche Schäden durch statische Elektrizität hin. Dieses Symbol weist darauf hin, dass der Netzstecker des Geräts zu ziehen ist. Dieses Symbol weist darauf hin, dass die Spannungsversorgung geerdet sein muss. Dieses Symbol wird verwendet, um nützliche Informationen, wie Verfahren oder Anweisungen zur Benutzung hervorzuheben. Dieses Symbol dient zur Warnung vor unzulässigen Eingriffen: 0EAREE

VORSICHTSMASSNAHMEN BEIMAUFSTELLEN DES DRUCKERS

AN WARNHINWEIS æ Verwenden und lagern Sie das Gerät nicht an Orten, an denen es folgenden Einflüssen ausgesetzt ist:

• Flammen oder hohe Luftfeuchtigkeit. Direkte Sonneneinstrahlung. Heifluftstrôme oder Abwärme von Heizgeräten Salzige Luft oder korrosive Gase. Unzureichende Belüftung. Chemische Reaktionen in Laboren. Ôlnebel, Stahipartikel oder Staub. Statische Elektrizität oder starke Magnetfelder. + Die Nichtbeachtung dieser Warhinweise kann zu Ausfällen des Druckers, Überhitzung sowie Rauch, Feuer oder elektrischen Schlägen führen. æ Keine Gegenstände in den Drucker einführen. Keine Flüssigkeiten in den Drucker spritzen. Keine Gegenstände auf dem Drucker ablegen. m Lassen Sie keine Metallgegenstände wie Büroklammern, Heftklammern oder Schrauben in den Drucker fallen. # Stellen Sie keine Blumenvasen, Tépfe oder sonstige Behälter mit Flüssigkeiten auf dem Drucker ab. m Achten Sie darauf, dass keine Getränke oder sonstigen Flüssigkeiten in den Drucker geraten. æ Keine Insektenvertilgungsmittel oder sonstige Chemikalien auf den Drucker sprühen + Wenn metallische Fremdkôrper in den Drucker fallen, kann dies einen Ausfall des Druckers, Feuer oder Stromschläge verursachen. In derartigen Fällen ist der Drucker sofort abzuschalten und vom Netz zu trennen. Wenden Sie sich an Ihren ôrtlichen Citizen Systems-Händler.

Gehen Sie stets sachgemäB mit dem Drucker um: m Setzen Sie den Drucker keinen heftigen Stôfen oder starken Erschütterungen aus (z. B. durch Darauftreten, Fallenlassen oder Schlageinwirkungen). m Den Drucker nicht demontieren oder sonstig modifizieren. + Bei nicht sachgemä&em Umgang kann es zum Ausfall des Druckers, Überhitzung sowie Brand- und Rauchentwicklung oder elektrischen Schlägen kommen. m Platzeren, venmenden und lagern Sie den Drucker auRerhalb der Reichweite von Kindern. + Von elektrischen Geräten kônnen bei unsachgemäRer Handhabung oder Verwendung Unfall- und Verletzungsrisiken ausgehen. + Achten Sie darauf, dass sich das Netzkabel und die Signalkabel auRerhalb der Reichweîte von Kindem befinden. Der Drucker ist so aufzustellen, dass Kinder keinen Zugang zum Geräteinnem erangen kônnen. +_ Die Kunststoffhälle, in der sich der Drucker bei der Lieferung befindet, ist ordnungsgemäB zu entsorgen oder auBerhalb der Reichweïte von Kinder aufzubewahren. Wenn die Hülle über den Kopf gezogen wird, besteht Erstickungsgefahr.

A VORSICHT Uniter folgenden Bedingungen darf der Drucker nicht verwendet werden: æ Vibrierende oder instabile Aufstellungsorte vermeiden. m Standorte vermeiden, an denen keine waagerechte Aufstellung des Druckers môglich ist: + Der Drucker kann herunterfallen und Verletzungen verursachen. + Die Druckqualität kann sich verschlechtern. # Die Belüftungsôffnungen des Druckers nicht abdecken. m Keine Gegenstände auf den Drucker stellen oder legen. m Den Drucker nicht mit Tüchern oder Decken abdecken oder einhüllen. + Der entstehende Wärmestau kônnte Gehäuseverformungen verursachen oder einen Brand entstehen lassen. # Stellen Sie den Drucker nicht in der Nähe von Rundfunk- oder Fernsehempfängern auf und schlieBen Sie ihn nicht an dieselbe Netzsteckdose an wie diese Gerâte. m Vermeiden Sie es, den Drucker über nicht abgeschirmte Kabel oder Leitungen zu betreiben. (Verwenden Sie für die Signalleitungen abgeschirmte Kabel oder verdrillte Doppelkabel mit Ferritkernen oder andere Abschirmverfahren.) m Benutzen Sie den Drucker nicht zusammen mit Geräten, die starke Stôrstrahlung abgeben. + Der Drucker kann den Radio- oder Fernsehempfang in der Umgebung beeinträchtigen. Es besteht auch die Môglichkeit, dass benachbarte elektrische Geräte den Drucker beeinflussen und dadurch Datenfehler oder Funktionsstôrungen auftreten. m installation in einer anderen Ausrichtung als vorgeschrieben. + Andernfalls besteht die Gefahr von Fehifunktionen, Ausfällen oder Stromschlag. M Der Drucker muss mit einem Erdungsanschluss verbunden werden. + Erdschlüsse kônnen elektrische Schläge verursachen. # SchlieBen Sie die Erdung des Druckers nicht an folgende Gegenstände an:

• Gasleitungen + Andernfalls besteht die Gefahr von Gasexplosionen.
• Erdungen von Telefonleitungen
• Blitzableiter + Andernfalls besteht bei Blitzeinschlägen durch Spannungsspitzen Brand- oder Stromschlaggefahr.
• Wasserleitungen + Wasserleitungen aus Kunststoff sind zur Erdung nicht geeignet {sofern keine Zustimmung der zuständigen Wasserwerke vorliegt). mZiehen Sie vor dem AnschlieRen oder Trennen des Drucker- Erdungsleiters stets den Netzstecker des Geräts.

VORSICHTSMASSNAHMEN BEI DERHANDHABUNG DES DRUCKERS

AN WARNHINWEIS Beachten Sie die nachstehenden VorsichtsmafBnahmen zur Stromversorgung und zum Netzkabel: M Den Netzstecker nicht mit feuchten Händen anschlieBen oder ziehen. m Betreiben Sie den Drucker ausschlieBlich mit der angegebenen Netzspannung und -frequenz. m Verwenden Sie für den Drucker ausschlieBlich das angegebene externe Netzteil. # Stellen Sie sicher, dass die Netzsteckdose, an die der Drucker angeschlossen ist, eine ausreichende Belastbarkeit aufweist. m Verwenden Sie zur Stromversorgung keine Anschlussleisten oder Mehrfachsteckdosen, an die gleichzeitig auch andere Geräte angeschlossen sind. m Säubern Sie den Netzstecker vor dem AnschlieBen an eine Steckdose von Staub und anderen Ablagerungen. m Verwenden Sie keine verformten oder beschädigten Netzkabel. m Bewegen Sie den Drucker nicht in eingeschaltetem Zustand. + Eine unsachgemäRe Handhabung kann zum Ausfall des Druckers, zu Brand- und Rauchentwicklung oder elektrischen Schlägen führen. + Bei Überlastung kann sich das Netzkabel überhitzen und in Brand geraten oder der Schutzschalter ausgelôst werden. æ Stellen Sie keine Gegenstände auf das Netzkabel. Stellen Sie den Drucker so auf, dass nicht auf das Netzkabel getreten wird. m Achten Sie darauf, dass das Netzkabel beim Benutzen und Transportieren des Druckers nicht verbogen oder verdreht und keinem Zug ausgesetzt wird. m Versuchen Sie nicht, das Netzkabel zu modifizieren. M Bringen Sie das Netzkabel nicht in die Nähe von Heizgeräten. + Die Nichtbeachtung dieser VorsichtsmaRnahmen kann Aderbrüche oder Beschädigungen der Isolierung zur Folge haben, wodurch die Gefahr von Kriechstrômen, elektrischen Schlägen oder Fehlfunktionen des Druckers besteht. Wenn das Netzkabel beschädigt wurde, wenden Sie sich bitte an Ihren Citizen-Systems-Händler. m Achten Sie darauf, dass der Zugang zu der verwendeten Steckdose nicht durch abgestellte Gegenstände behindert wird. m Versorgen Sie den Drucker über eine günstig platzierte Steckdose, die im Notfall schnell erreichbar ist. + Ziehen Sie in einem Notfall zur schnellen Abschaltung den Netzstecker. m Stecken Sie den Netzstecker ordnungsgemäB in die Steckdose. mZiehen Sie bei längerer Nichtbenutzung des Druckers den Netzstecker aus der Steckdose. m Nach dem Abschalten des Druckers und des daran angeschlossenen Geräts beim Trennen des Netzkabels oder der Signalleitung den Stecker und den Anschluss greifen.

A VORSICHT Der Warnaufkleber befindet sich an der in der untenstehenden Zeichnung gezeigten Position. Lesen Sie die Vorsichtsmaf8änahmen sorgfältig durch, bevor Sie den Drucker in Betrieb nehmen. DIESER AUFKLEBER WEIST DARAUF HIN,

VERBRENNUNGSGEFAHR DURCH HOHE

TEMPERATUREN AM DRUCKKOPF SOWIE

SCHNITTVERLETZUNGEN DURCH DEN

MANUELLEN UND AUTOMATISCHEN

PAPIERSCHNEIDER BESTEHT. m Transportieren Sie diesen Drucker nicht mit eingesetzter Papierrolle. + Es besteht die Gefahr von Fehifunktionen oder Schäden am Drucker. Beachten Sie die folgenden Hinweise, um Fehlfunktionen zu vermeiden. m Die Papierabdeckung darf während des Druckens nicht geëffnet verwenden. m Kein Papier verwenden, dass nicht den Spezifikationen entspricht. + Môgliche Beeinträchtigung der Druckqualität. m Verwenden Sie kein eingerissenes oder mit Klebestreifen zusammengefügtes Papier. #

werden. m Den Drucker nicht mit nicht ordnungsgemäk eingesetzter Papierrolle

M Nicht mit der Hand gewaltsam am bereits eingesetzten Papier ziehen. " m Betätigen Sie die Tasten des Bedienungsfelds nicht mit spitzen Gegenständen. KV m Achten Sie darauf, dass die Kabelstecker fest in die zugehôrigen Buchsen eingesteckt sind. + Bei Querschaltung kann es zu Beschädigungen der Druckerelektronik oder der Hardware des Host-Systems kommen. m SchlieBen Sie den Drucker mit Geldlade-Kickout-Funktion ausschlieBlich an Geräte an, die ein Solenoïd mit für die Geldlade- Kickout-Buchse geeigneten technischen Daten besitzen. + Bei Nichtbeachtung dieser Vorsichtsmafnahme kônnen Funktionsfehler und Stôrungen auftreten.

A VORSICHT Beachten Sie die folgenden Hinweise, um bei Ausfällen des Geräts Verletzungen und Beschädigungen zu vermeiden. m Achten Sie bei geôffneter Papierabdeckung darauf, nicht den manuellen Papierschneider zu berühren, der sich im Papierauswurfschlitz befindet. m Die Druckoberfläche des Thermokopfes nicht berühren. # Berühren Sie während des Druckerbetriebs keine beweglichen Teile im Inneren des Druckers (z. B. Papierschneider, Zahnräder und aktive elektrische Bauteile) m Versuchen Sie nicht, den Drucker bei etwaigen Problemen selbst zu reparieren. Verständigen Sie den Citizen Systems-Kundendienst. m Achten Sie darauf, sich an der Druckerabdeckung nicht die Hände oder Finger einzuklemmen. m Achten Sie darauf, sich an scharfen Kanten am Drucker nicht zu verletzen und damit keine anderen Gegenstände zu beschädigen. + Hier besteht Stromschlag-, Verbrennungs- und Verletzungsgefahr. Falls beim Drucken Rauch, ungewôhnliche Gerüche oder Geräusche entstehen, brechen Sie den Druckvorgang sofort ab und ziehen Sie den Netzstecker aus der Steckdose.

(D) TÂGLICHE WARTUNG

Beachten Sie bei der täglichen Wartung die folgenden Vorsichtsma@nahmen: M Vor dem Reinigen schalten Sie stets den Drucker aus und ziehen Sie den Netzstecker. m Zum Abwischen des Oberfläche des Druckergehäuses ein weiches, trockenes Tuch verwenden. Hartnäckige Verschmutzungen mit einem weichen Tuch entfernen, das leicht mit Wasser befeuchtet wurde. Verwenden Sie keine organischen Lôsungsmittel wie Alkohol, Verdünner, Trichlorethen, Benzol oder Keton. Verwenden Sie keine chemisch behandelten Reinigungstücher. m Zum Entfernen von Papierstaub einen weichen Pinsel verwenden. À VORSICHT + Unmittelbar nach dem Drucken ist der Thermokopf sehr heil, sodass Verbrennungsgefahr besteht. Warten Sie vor der Durchführung von Wartungsarbeiten ab, bis der Thermokopf abgekühit ist. Auf der folgenden Website finden Sie die Dokumentation, Treiber, Dienstprogramme und weitere Informationen: http://www.citizen-systems.co.jp/english/support/index.html

1.3 Modellklassifizierun

1.4 Grundlegende technische Daten

2. ERLAUTERUNG DER DRUCKERKOMPONENTEN....

2.1 Ansicht des Druckers

2.2 Unter der Papierabdeckung.

2.3 Weitere integrierte Funktionen

3. EINRICHTUNG........

3.1 AnschlieRen des Netzkabels

3.2 AnschlieBen von Schnittstellenkabeln

3.3 AnschlieRen der Geldlade….....….…

3.4 Hinweise zum Installieren des Druckers

3.5 Trennvorrichtung für Papierrollen

3.6 Einstellen des DIP-Schalters auf der seriellen

3.7 Einstellen des Papiermengen-: Sensors

3.8 Einlegen von Papier

3.9 Anbringen der Hauptschalterabdeckung

3.10 Anbringen der Schnittstellenabdeckung .

3.11 Entfernen der Schnittstellenabdeckung

4. WARTUNG UND FEHLERBEHEBUNG

4.1 Regelmäkige Reinigung..……

4.2 Beheben einer Cuttersperre (1).

4.3 Beheben einer Cuttersperre (2).

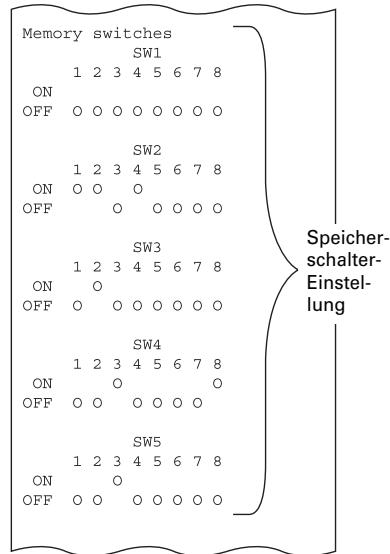

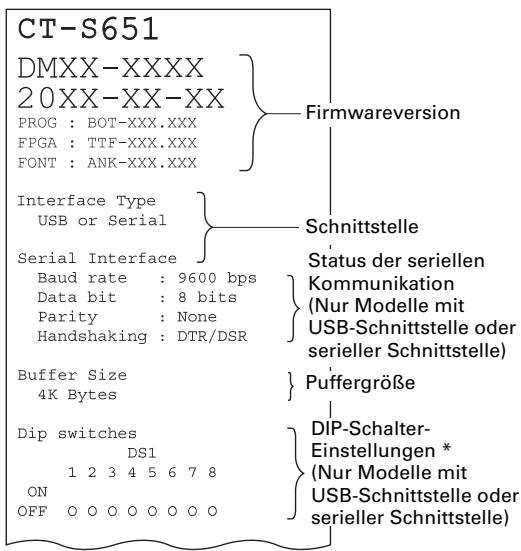

4.4 Statusausdruck …

4.5 Hexdump-Ausdruck

4.6 Fehlermeldungen.

5.1 ÂuRere Ansicht und Abmessungen.

5.3 Manuelle Einstellung von Speicherschalter!

1. ALLGEMEINE ÜBERSICHT |

Die Modelle CT-S651 sind Thermo-Zeilendrucker, die sich für verschiedene Terminallôsungen eignen, darunter Daten-, POS- und Küchenterminals. Diese Geräte besitzen umfassende Funktionen und kônnen in einer Vielzahl von Anwendungsbereichen eingesetzt werden. © Hochgeschwindigkeitsdruck (200 mm/s) © Kompaktes Design ermôglicht die Installation überall (maximale Papierrollengrôe 83 mm (3 Zoll)) e Wassergeschützte Konstruktion verhindert, dass von oben her Wasser eindringt © Durch Papierausgabe nach vorne kann der Drucker auch auf engem Raum aufgestellt werden e Auswahl zwischen zwei Modellen mit entweder 83/80 mm (3 Zoll) oder 60/58 mm (2 Zoll) Papierrollenbreite e Modelle mit integriertem Netzgerät oder mit Netzteil lieferbar © LED und Signaltongeber zur Druckerstatus- und Fehleranzeige © Schnell und leise arbeitender Papierschneider e Einfache Behebung von Papierschneider-Blockierungen e Wechselbare Schnittstelle e Eingebaute Geldlade-Kickout-Schnittstelle © Speicherschalter ermôglichen spezifische Anpassungen e Benutzerspeicher für vom Benutzer definierte Sonderzeichen und Logos © Druck von Strichcodes und 2D-Strichcodes wird unterstützt © 2-Farb-Druck wird unterstützt (bei Verwendung von entsprechendem Papier) © Treiber und Dienstprogramm-Software mitgeliefert

Vergewissern Sie sich beim Auspacken des Druckers, dass alle nachstehend aufgeführten Komponenten vorhanden sind: € Drucker: 1 © Kurzanleitung: 1 © Schnittstellenabdeckung: 1 e Netzteil*1: 1 © Netzkabel: 1 e USB-Kabel*2: 1 © Hauptschalterabdeckung: 1 Hwase -Papi : #1 LS651A à robe repierralle: 1 Rolle +2: nur Modelle mit USB-Schnittstelle In bestimmten Märkten EE €? Netzkabel USB-Kabel Probe- Kurzanleitung Papierrolle Schnittstellenabdeckung

D-R Hauptschalterabd CT-S651S eckung {Ausführung mit integriertem Netzgerôt| Netzgerät 36AD3 integriert

Netzteil Netzkabel JSB-Kabel Probe- (36AD2) Papierrolle CT-S651A Hauptschalterab | (Ausführung mit Netzteil) Kurzanleitung deckung CD-ROM _ Schnitistellenabdeckung Die Modellbezeichnungen geben die Funktionsausstattung der Druckermodelle nach dem folgenden Schema an: CT-S651S3RS E-BK-P Stromversorgung Tr DC:Keine Stromversorgung 2 Ausführung mi integriertem Netzgerët À: Ausführung mit Netzteil Papierbreite 3: 80/83 mm (3 Zoll) 2: 58/60 mm (2 Zoll) PNE-Sensor Schnittstelle. : Nein PA: Parallel 1, RS: _ Seriell, RS-232C P:_PNE-Sensor UB: nur USB Gehäusefarbe UH: USB mit Hub Markt» WH: Cool White ET: Ethernet (Standardausführung) J: Japan E: Europa/Asien BK: Schwarz ES: Ethernet (Multifunktionsausführung) U: Nordamerika UP: Powered USB C: China Hinweis: *:Netzkabel, Verschraubung der seriellen Schnittstelle, Firmware und weitere technische Details kônnen je nach Markt variieren.

1.4 Grundlegende technische Date

Merkmal Technische Daten Modell CT-S651 Druckverfahren Thermo-Zeilenpunktdruck Druckbreite *1 80 mm/640 Punkte, 72 mm/576 Punkte, 64 mm/512 Punkte, 54,5 mm/436 Punkte, 54 mm/432 Punkte, 52,5 mm/420 Punkte, 48 mm/384 Punkte, 45 mm/360 Punkte, 48,75 mm/390 Punkte, 68,25 mm/546 Punkte Punktdichte 8 x 8 Punkte/mm (203 dpi) Druckgeschwindigkeit | 200 mm/s [max., Druckdichte 100 %), 1600 Punktzeilen/s Anzahl Druckspalten = Maximale Anzahl der Zeïchen (Spalten]

• ñ Punktkonfiguration aprerbreite 83mm | 80 mm | 60mm | 58 mm {Punkte) Schrift Schrift À 53 48 36 35 12x24 Schrift B 7 64 48 46 sx 17 Schrift C 80 72 54 52 8x 16 Zeichengrôke"s Schrift A: 1,50 x 3,00 mm Schrift C: 1,00 x 2,00 mm Schrift B: 1,13 x 2,13 mm Zeichentyp Alphanumerisch, international, Codeseiten PC437/850/852/857/858/860/863/ 864/865/866/WPC1252/Katakana/Thai Code 18 Benutzerspeicher [384 KB (zum Speichem von benutzerdefinierten Zeichen und Logos) Strichcode-Typen | UPC-AI, JAN (EAN) 13/8 Spalten, ITF CODE39, CODE 128, CODABAR (NW-7), CODE93, PDF417, OR Code Zeïlenabstand 4,23 mm [16 Zoll) (per Befehl veränderbar) Papierrolle Papierrolle: 83 * mm/80 ? mm/60 * mm/58{? mm x max. 683 mm Papierstärke: 65-75 um (Kernrohr-Durchmesser: innen 12 mm / auBen 18 mm) 75-85 um (Kernrohr-Durchmesser: innen 25,4 mm / auBen 32 mm) Schnittstelle Seriell (RS-232C-kompatibel), Parallel (IEEE 1284-kompatibel), USB, USB mit Hub, Ethernet, Powered USB Geldiade-Kickout- |2 Fächer werden unterstützt Funktion PuffergrôBe 4 KByte 745 Byte Versorgungsspannung |24 V Gleichspannung +5 % Leistungsaufnahme |Ca. 45 W normaler Druckbetrieb), 3 W [Standby) Netzteil “4 Nenn-Eingangsspannung; 100 bis 240 V AC, 50/60 Hz, 150 VA (86AD2, 36AD3) Nenn-Ausgangsspannung: 24 V DC, 2,1 À Gewicht CFS651S: Ca. 1,9 kg, CTS651A: Ca. 1,5 kg Aukere CFS651S: 145 (B) x 192 (1) x 142 (H) mm JAbmessungen CT-S651A: 145 (B) x 192 (T) x 114 (H) mm Betriebstemperatur [5 bis 45 °C, 10 bis 90 % relative Luftfeuchtigkeit (nicht Kondensierend) und Luftfeuchtigkeit Lagertemperaturund |-20 bis 60 °C, 10 bis 90 % relative Luftfeuchtigkeit (nicht kondensierend) Luftfeuchtigkeit Zuverässigkeit Lebensdauer Druckkopf: 150 km, 200 Millionen Impulse (normale Temperatur/ Luftfeuchtigkeit, empfohlene Papiersorte und -stärke) Lebensdauer automatischer Papierschneider: 2 Millionen Schnitte (Vollschnitt), 1,6 Millionen Schnitte (Teilschnitt} (normale Temperatur/Luftfeuchtigkeit, empfohlene Papiersorte und -stärke) Sicherheitsstandard +5 [UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Hinweise: “1: Bei Papierbreite 83, 80, 60 oder 58 mm. +2: Die Anzahl der druckbaren Spalten wird per Speicherschalter eingestellt. Die Spaltenangaben in dieser Tabelle beziehen sich auf ein typisches Modell. Die Anzahl der druckbaren Spalten ist je nach Druckerspezifikation unterschiedlich +3: Da die angegebene ZeichengrôBe jeweils einen Leerbereich beinhaltet, der das Zeichen umgibt, sieht das tatsächliche Zeichen kleiner aus. *4: Das Netzteil 36AD2 wird mit dem CT-S651A als Zubehôr mitgeliefert. Das Netzgerät 36AD3 ist in den CF-S6518 integriert. +5: Wird erfüllt, sofern das Netzteil von Citizen Systems (36AD2/36AD3) eingesetzt wird.

2.1 Ansicht des Druckers

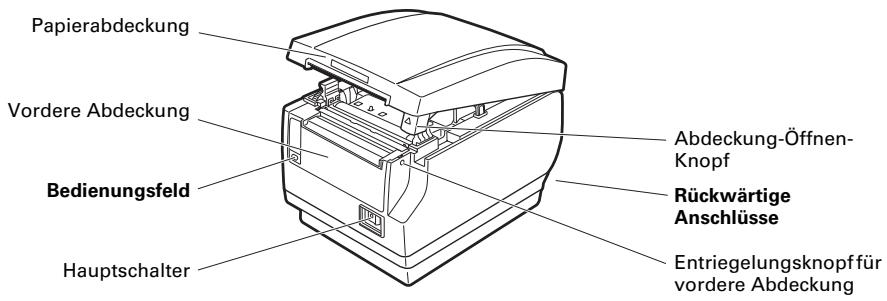

Bezeichnungen der Komponenten Papierabdeckung _ Vordere Abdeckung _ ———— Abdeckung-Üffnen- Knopf Bedienungsfeld — - Rückwärtige Anschlüsse - Entriegelungsknopf für vordere Abdeckung Hauptschalter — © Papierabdeckung Wird zum Einlegen von Papier geôffnet. © Abdeckung-Offnen-Knopf Mit diesem Knopf wird die Papierabdeckung geôffnet. © Vordere Abdeckung Ôffnen und schlieBen Sie diese Abdeckung, um eine Blockierung des Papierschneidemessers zu beheben. Œ Siehe 4.3 Beheben einer Cuttersperre (2) © Entriegelungsknopf für vordere Abdeckung Drücken Sie diesen Knopf, um die vordere Abdeckung zu ôffnen.

© Hauptschalter Drücken Sie diesen Schalter, um das Gerät ein- bzw. auszuschalten. Bedienungsfeld POWER LED (grün) [GA

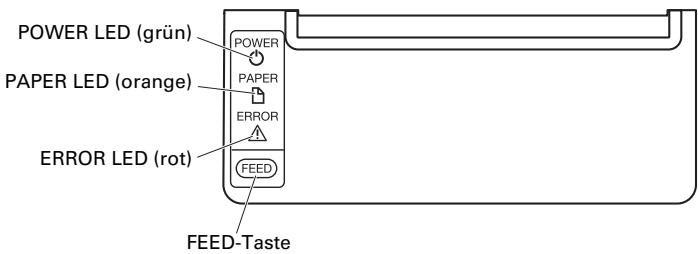

PAPER LED (orange) _ [ee ERROR LED (rot) —”| œ) FEED-Taste © POWER LED (grün) Leuchtet bei eingeschalteter Versorgungsspannung und erlischt, wenn das Gerät ausgeschaltet wird. Blinkt, wenn Daten empfangen werden oder ein Speicherfehler aufgetreten ist. © PAPER LED (orange) Leuchtet orange, wenn der Papiervorrat zur Neige geht (nahes Papierende) oder erschôpft ist (Papierende). © ERROR LED (rot) Blinkt bei zu heifem Druckkopf, geôffneter Papierabdeckung, Blockierung des Papierschneidemessers usw. © FEED-Taste Drücken Sie diese Taste, um den Papiervorschub zu betätigen. Bei einer Blockierung des Papierschneidemessers entfernen Sie die Ursache der Blockierung, schlieRen Sie die Papierabdeckung und drücken Sie die FEED-Taste. Der Drucker wechselt in den Modus zum Einstellen der Speicherschalter und zum Starten des Statusausdrucks. Œ Siehe 4.4 Statusausdruck Œ Siehe 4.6 Fehlermeldungen CŒ Siehe 5.3 Manuelle Einstellung von Speicherschaltern

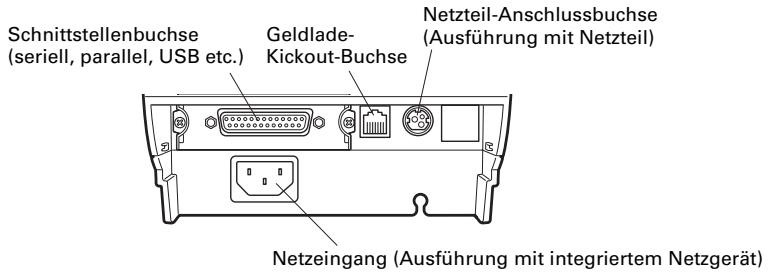

kwärtige Anschlüsse Netzteil-Anschlussbuchse Schnittstellenbuchse Geldiade- {Ausführung mit Netzteil) (seriell, parallel, USB etc.) Kickout-Buchse Netzeingang (Ausführung mit integriertem Netzgerät) e Schnittstellenbuchse (seriell, parallel, USB etc.) Anschluss für das Schnittstellenkabel. Die serielle Schnittstellenkarte ist mit einem DIP-Schalter versehen. © Geldlade-Kickout-Buchse Zum AnschlieBen des Kabels von der Geldlade. © Netzteil-Anschlussbuchse (Ausführung mit Netzteil) Zum AnschlieBen des Kabels vom Netzteil. © Netzeingang (Ausführung mit integriertem Netzgerät) Anschluss für das Netzkabel. _14—

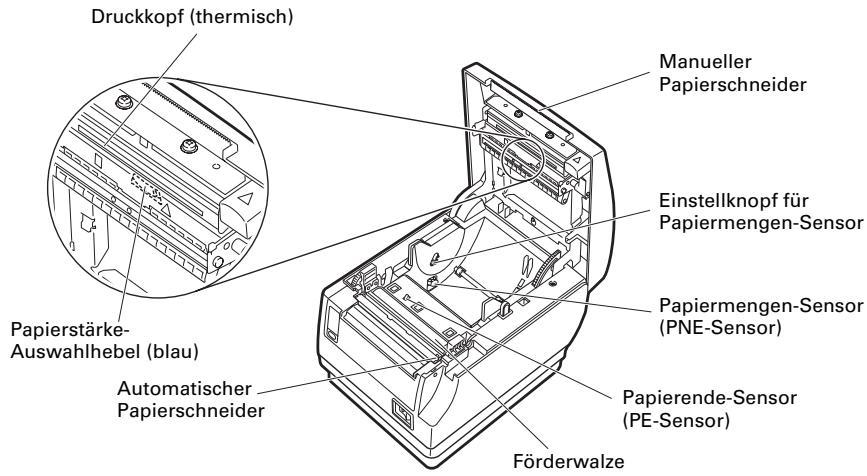

Druckkopf (thermisch} » Manueller 7 Papierschneider —__ Papiermengen-Sensor {PNE-Sensor) _ Einstellknopf für Papiermengen-Sensor Papierstärke- Auswahlhebel (blau) Automatischer ï — Papierende-S. Papierschneider pierende-Sensor (PE-Sensor) Fôrderwalze © Fôürderwalze Bewirkt den Papiervorschub. Die Fôrderwalze darf nur ausgebaut werden, wenn dies zu Wartungszwecken erforderlich ist. © Papiermengen-Sensor (PNE-Sensor) Erkennt, dass der Papiervorrat auf der Rolle zur Neige geht. Durch Anpassen der Sensorposition kônnen Sie festlegen, wann das baldige Ende des Papiervorrats gemeldet werden soll. e Einstellknopf für Papiermengen-Sensor Passen Sie die Einstellung des Papiermengen-Sensors an die Stärke der verwendeten Papiersorte an. Œ Siehe 3.7 Einstellen des Papiermengen-Sensors © Manueller Papierschneider Zum manuellen Zuschneiden des Papiers nach dem Ende des Druckvorgangs. © Automatischer Papierschneider Schneidet das Papier nach dem Ende des Druckvorgangs automatisch zu. CŒ Siehe 5.3 Manuelle Einstellung von Speicherschaltern © Druckkopf (thermisch) Druckt alphanumerische Zeichen und Grafikdaten auf Papier (Papierrollen). _15—

© Papierende-Sensor (PE-Sensor) Erkenntes, wenn sich kein Papier im Drucker befindet. Der Druckvorgang wird abgebrochen, wenn dieser Sensor meldet, dass kein Papier mehr vorhanden ist. © Papierstärke-Auswahlhebel (blau) Mit diesem Hebel kônnen Sie je nach Stärke des verwendeten Papiers entweder normales oder dickes Papier wählen. (Werkseinstellung: 1} Â\ VORSICHT Verändern Sie nicht die werksseitige Voreinstellung des Papierstärke-Auswahlhebels. © Signaltongeber Erzeugt einen Signalton, wenn Fehler auftreten oder wenn Funktionen oder Befehle ausgeführt werden. Œ Siehe 4.6 Fehlermeldungen © Benutzerspeicher In diesem Speicher kônnen Sie benutzerdefinierte Logo- und Schriftzeichendaten ablegen. Die Daten bleiben in diesem Speicher erhalten, auch wenn der Drucker ausgeschaltet wird. Hinweise zum Speichern von Daten finden Sie in der Befehisreferenz. © Speicherschalter Die Einstellungen für verschiedene Arten von Funktionen kônnen im Speicher abgelegt werden. Die Einstellungen bleiben im Speicher erhalten, auch wenn der Drucker ausgeschaltet wird. _16—

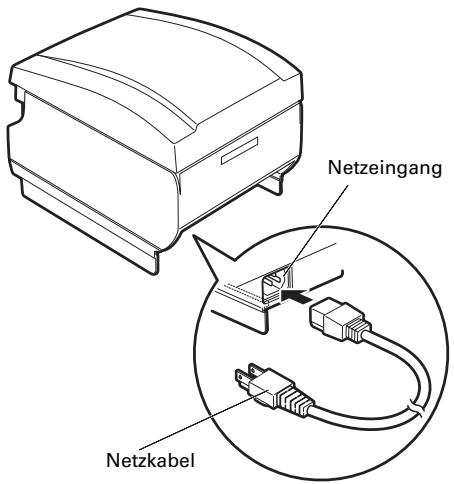

1 AnschlieRSen des Netzkabels Schalten Sie das Gerät aus.

2. © Bei dem Druckermodell mit integriertem Netzgerät verbinden Sie das Netzkabel

mit dem Netzeingang, und schlieRen Sie den Netzstecker an eine Steckdose an. + Bei dem Druckermodell mit Netzteil schlieBen Sie den Kabelstecker des Netzteils an die Netzteil-Anschlussbuchse an. Verbinden Sie dann das Netzkabel mit dem Netzeingang, und schliefen Sie den Netzstecker an eine Steckdose an. 8 Netzteil- FR Anschlussbuchse

Kabelstecker _ 7 Netzteil > Netzeingang Netzkabel Netzkabel Ausführung mit integriertem Netzgerät Ausführung mit Netzteil À VORSICHT m Verwenden Sie ausschlieRlich ein Netzteil, das den vorgeschriebenen Nennwerten entspricht. m Fassen Sie das Netzteil-Anschlusskabel beim Abziehen oder AnschlieBen stets direkt am Stecker an. m Verwenden Sie keinen Versorgungsstromkreis, der gleichzeitig Geräte speist, die elektromagnetische Stérungen erzeugen. mZiehen am Netzkabel kann eine Beschädigung des Kabels, Feuer, Stromschläge oder Brüche der Leitungsadern verursachen. m Ziehen Sie bei aufziehendem Gewitter das Netzkabel aus der Steckdose. Blitzeinschläge kônnen Brände oder Stromschläge verursachen. m Verlegen Sie das Netzkabel nicht in der Nähe von Heizgeräten. Die Isolation des Netzkabels kann schmelzen und so einen Brand oder Stromschlag verursachen. = Wenn der Drucker längere Zeit nicht genutzt wird, trennen Sie das Netzkabel von der Steckdose. m Verlegen Sie das Netzkabel so, dass niemand darauftritt. _17—

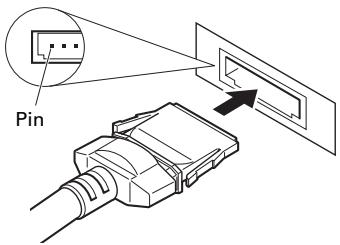

3-2 AnschlieBen von Schnittstellenkabeln

1. Schalten Sie das Gerät aus.

2. Richten Sie das Schnittstellenkabel richtig aus, und verbinden Sie es mit dem

Schnittstellenanschluss. Parallele Schnittstelle USB-Schnittstelle Vorderansicht Ethernet-Schnittstelle Powered USB-Schnittstelle _18—

À VORSICHT m Trennen Sie das Netzteil stets vom Drucker, bevor Sie den Drucker an eine Powered USB-Schnittstelle anschlieRen. Andernfalls Kônnte der Host-PC beschädigt werden. Informationen zur Installation einer Powered USB- Schnittstelle erhalten Sie von Ihrem Citizen-Systemhändler. m Überprüfen Sie vor dem AnschlieRen des Powered USB-Kabelsteckers, ob er korrekt ausgerichtet ist. Schieben Sie den Stecker geradlinig ein, damit sich seine Kontaktstifte nicht verbiegen. Der Stecker muss so weit eingeschoben werden, dass er hôrbar einrastet. m Fassen Sie das Kabel beim Abziehen stets direkt am Stecker an. m Achten Sie darauf, dass das USB-Schnittstellenkabel nicht an die Geldlade-Kickout- Buchse angeschlossen wird. = Wenn Sie mehrere Drucker per USB an einen einzelnen Computer anschlieRen môchten, müssen Sie eine USB-Schnittstelle mit anderer Seriennummer verwenden. m Haïten Sie den Stecker des Ethernet-Schnittstellenkabels beim Einstecken und Abziehen senkrecht und gerade. Verkanten des Steckers kann zu Anschlussfehlern führen. Verwenden Sie ein serielles Schnittstellenkabel mit der unten gezeigten Pinbelegung. 25-Pin — 25-Pin-Kabel 9-Pin — 25-Pin-Kabel PC Drucker PC Drucker Signal Pin Pin [Signal Signal Pin Pin_|Signal FG [1 T__ [F6 RXD [2 2. [rw xD [2 2 [xD xD |3 3 [RXD

CTs [5 4 [RTS sG 5 6 |DSR

sG |7 7 [SG CTS [8 20 [DTR DTR [20 20 [DTA À VORSICHT Verlegen Sie das Schnittstellenkabel so, dass niemand darauftritt.

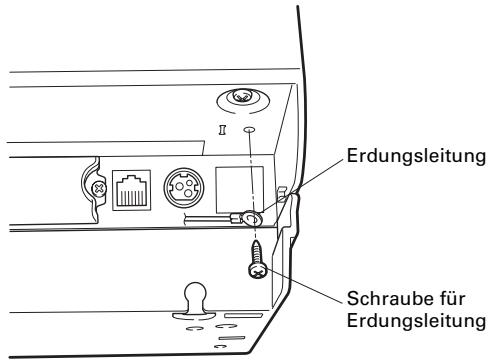

3.3 AnschliefSen der Geldlade

Schalten Sie das Gerät aus. lie richtige Ausrichtung des Geldlade-Kickout-Kabelsteckers und stecken Sie ihn in die Geldlade-Kickout-Buchse an der Rückseite des Druckers.

3. Entfernen Sie die Schraube für die Erdungsleitung.

4. Schrauben Sie die Erdungsleitung der Geldlade am Druckergehäuse fest.

Geldlade-Kickout- Buchse Erdungsleiti _ Erdungsleitung

Geldlade-Kickout- Kabelstecker = Schraube für Erdungsleitung À VORSICHT # SchlieRen Sie ausschlieRlich den Geldlade-Kickout-Kabelstecker an die Geldlade- Kickout-Buchse an. (SchlieBen Sie kein Telefonkabel an.) = Während des Druckvorgangs kônnen keine Signale über die Geldlade-Kickout-Buchse ausgegeben werden. m Haiten Sie den Geldlade-Kickout-Kabelstecker beim Einstecken und Abziehen senkrecht und gerade. Verkanten des Steckers kann zu Anschlussfehlern führen.

(1) Pinbelegung der Buchse Pin Nr] Signal Funktion T5 Gehäusemasse Verwendete Buchse: 2 [DRAWER1T |[Steuersignal Geldiade 1 use es (Hirose) 3 _[DRSW _[Geldlade-Schaltereingang Benétiter Stodker 4 [OR Stromversorgung für TMSP.66P (Hirose) oder Geldiadeantrieb I Il äquivalent 5 [DRAWER2_|Steuersignal Geldlade 2 Te T 6 |eND Signalmasse [gemeinsames Massepotenzial der Stromkreise) (2) Elektrische Eigenschaften

1) Antriebsspannung: 24 V Gleichspannung

2) Antriebsstro: Ca. 1 À max. (maximale Dauer 510 ms)

3) DRSW-Signal: Signalpegel: ,L" = 0 bis 0,8 V, ,H* = 2 bis 3,3V

(3) DRSW-Signal Der DRSW-Signalstatus kann mit den Befehlen DLE+EOT, GS+a oder GS+r bzw. an Pin 34 des parallelen Schnittstellenanschlusses geprüft werden. (4) Antriebsstromkreis Geldlade-Kickout-Buchse è 1 33v Abschirmung lo “1 VE Geldiade-ffnen-/ & Schlieñen-Schalter /?

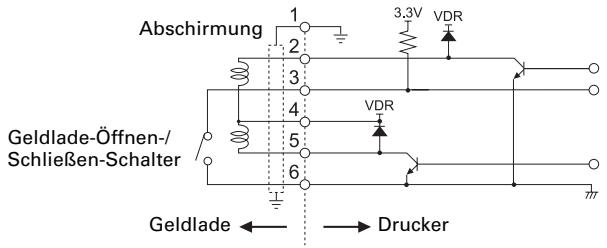

Geldlade «— } —» Drucker A VORSICHT # Die Geldladen 1 und 2 kônnen nicht gleichzeitig verwendet werden. m Für die Geldlade ist ein Solenoid mit mindestens 24 Q zu verwenden. Die Stromstärke darf 1 A nicht überschreiten. Eine zu hohe Stromstärke kônnte zu Beschë oder zum Durchbrennen der Stromkreise führen.

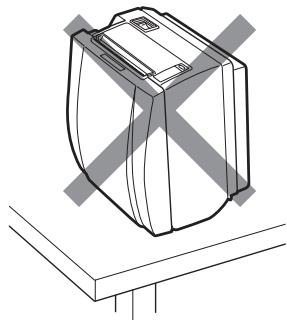

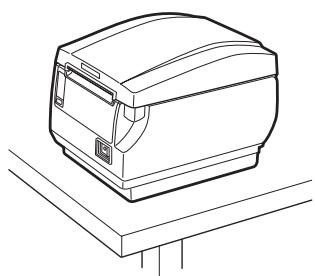

ren des Drucker Dieser Drucker darf nur horizontal aufgestellt werden. Vertikale Aufstellung oder Wandaufhängung sind nicht môglich. Horizontale Ausrichtung Vertikale Ausrichtung À VORSICHT Unter folgenden Bedingungen darf der Drucker nicht verwendet werden: # Standorte, die Vibrationen ausgesetzt oder instabil sind m Stark verschmutzte oder sehr staubhaltige Standorte M Standorte, an denen keine ebene Aufstellung des Druckers môglich ist: + Der Drucker kann herunterfallen und Verletzungen verursachen. + Die Druckqualität kann sich verschlechtern. m Andere Ausrichtung als vorgeschrieben: + Der Drucker kann Fehlfunktionen aufweisen, beschädigt werden oder Stromschläge verursachen. _22—

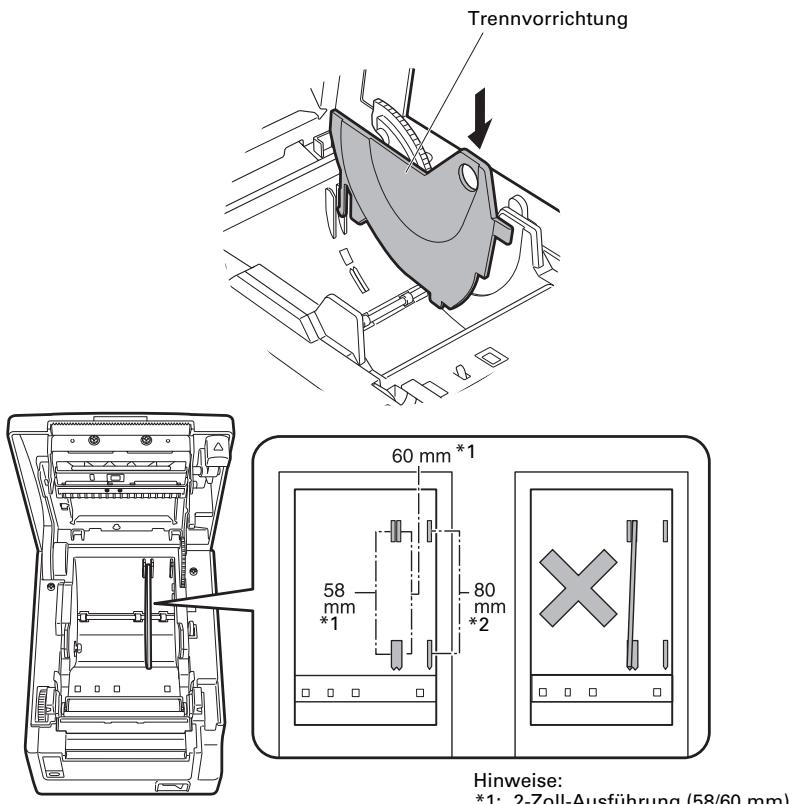

3.5 Trennvorrichtung für Papierrollen

Stellen Sie die Trennvorrichtung auf die Breite der eingelegten Papierrollen ein. Werksseitig ist die Trennvorrichtung auf die unten gezeigte Position eingestellt. © Für 3-Zoll-Ausführung: Papierrolle mit 80 mm Breite © Für 2-Zoll-Ausführung: 58 mm breite Papierrolle, 60 mm breite Papierrolle (2-Blatt-Trennvorrichtung installiert.) Schalten Sie das Gerät aus. Drücken Sie den Abdeckung-Offnen-Knopf oben, um die Papierabdeckung zu ôffnen. Drücken Sie die Trennvorrichtung in Pfeilrichtung und lassen Sie sie in eine Kerbe einrasten, die der Breite der verwendeten Papierrolle entspricht. Hinweis: Wenn Papierrollen mit 83 mm Breite verwendet werden sollen, muss die Trennvorrichtung entfernt werden. Wenn Sie bei der 2-Zoll-Ausführung eine 60 mm breite Papierrolle verwenden, entfernen Sie ngebaute Trennvorrichtung für 58 mm.

4. Zum Ândern der Papierbreite-Einstellungen siehe ,5.3 Manuelle Einstellung von

Trennvorrichtung Hinweise: #1: 2-Zoll-Ausführung (58/60 mm) #2: 3-Zoll-Ausführung (80/83 mm) —23—

À VORSICHT Achten Sie darauf, dass sich die Trennvorrichtung beim Einstellen für 58-mm- oder 60- mm-Papierrollen nicht schräg stellt.

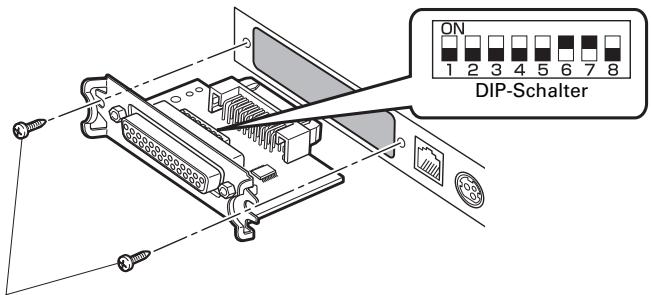

3.6 Einstellen des DIP-Schalters auf der

seriellen Schnittstellenkarte Schalten Sie den Drucker aus und trennen Sie das Netzkabel von der Steckdose. Entfernen Sie die Befestigungsschrauben der seriellen Schnittstellenkarte. Ziehen Sie die serielle Schnittstellenkarte aus dem Drucker heraus. Nehmen Sie die DIP-Schalter-Einstellungen gemäk der folgenden Tabelle vor. B2wN— Befestigungsschrauben für serielle Schnittstellenkarte À VORSICHT Entfernen Sie beim Einstellen des DIP-Schalters keine anderen Schrauben als die Befestigungsschrauben der seriellen Schnittstellenkarte. Nachstehend finden Sie eine Funktionsbeschreibung der einzelnen Schalter. (Die werksseitigen Einstellungen sind schattiert dargestellt, kônnen sich aber je nach Zielmarkt unterscheiden.) Schalter Nr. Funktion ON OFF T Einstellungen für das GemäB DIPSchater _ [GemaRISpeicherschalte® Kommunikationsverfahren Einstellungen Einstellungen 2 Handshake XON/XOFF DTR/DSR 3 Bitlänge 7Bit Bit a Pariätsprüfung Ja Nein 5 Paritätsauswahl Gerade Parität Ungerade Parität 5 Baudraten-Auswahl Siehe die folgende Tabelle. 8 INT. Reset Ungültig _2a—

Baudraten-Auswahl Baudrate (bps) Schalter Nr.

2400 OFF OFF 4800 ON 9600 OFF ON 19200 cu SN Wenn Schalter Nr. 1 auf AUS eingestellt ist, kônnen Sie per Befehl oder Speicherschalter 1200, 38400, 57600 oder 115200 bps wählen. _25—

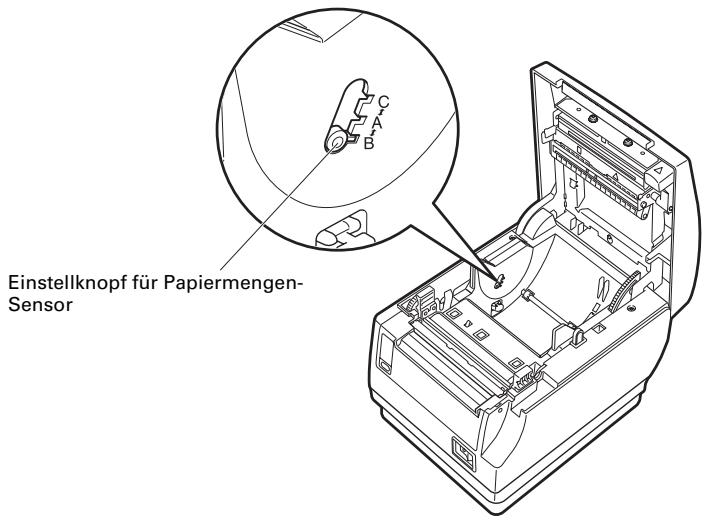

3-7 Einstellen des Papiermengen-Sensors Ândern Sie die Einstellung des Papiermengen-Sensors, um festzulegen, bei welcher Position ein zur Neige gehender Papiervorrat erkannt werden soll.

1. Drücken Sie mit einem spitzen Gegenstand, z. B. einem Kugelschreiber, vorsichtig

auf den Knopf, um die Stellung des Papiermengen-Sensors anzupassen.

2. Halten Sie den Knopf eingedrückt und schieben Sie den Papiermengen-Sensor nach

oben und unten. In der folgenden Tabelle sind die jeweils geeigneten Sensorpositionen für die verschiedenen Papierrollendurchmesser aufgeführt. {Einheit: mm) Sensorposition | AuBendurchmesser beï dem ein zur Neige | AuRen-7innenkerndurchmesser der gehender Papiervorrat erkannt wird verwendeten Papierrolle À Ca. 431 1812 B* Ca. 423 1812 C Funktion des Papiermengen-Sensors ist deaktivient. Hinweis: *:Sensorposition beim Versand ab Werk. Die werksseitigen Voreinstellungen sind allerdings je nach Zielmarkt unterschiedlich. À VORSICHT Der erkannte Papierrollendurchmesser ist nur ein geschätzter Wert. Je nach Papiersorte sind gewisse Abweichungen môglich.

Einstellknopf für Papiermengen- Sensor 26 —

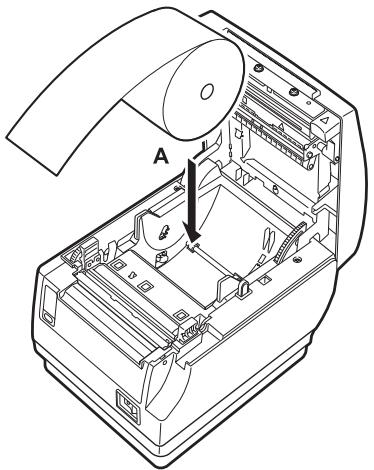

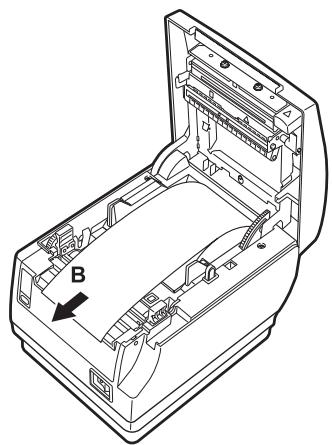

3.8 Einlegen von Papier

1. Schalten Sie das Gerät ein.

2. Drücken Sie den Abdeckung-Ôffnen-Knopf nach oben, um die Papierabdeckung zu ôffnen.

3. Legen Sie die Papierrolle so ein, dass die zu bedruckende Papierseite nach oben zeigt

{Pfeil A). Ziehen Sie das Papier einige Zentimeter weit geradlinig in Richtung von Pfeil B. SchlieBen Sie die Papierabdeckung und lassen Sie sie hôrbar einrasten. Das Papier wird automatisch vorgeschoben und abgeschnitten (Werkseinstellung). Œ Siehe 5.3 Manuelle Einstellung von Speicherschaltern À VORSICHT m Verwenden Sie ausschlieRlich die angegebenen Papierrollentypen. # Stellen Sie sicher, dass die Einstellung dem Papierrollentyp entspricht. m Wenn das Papier schräg läuft und nicht gerade aus der Papierabdeckung ausgeschoben wird, ôffnen Sie diese und richten Sie das Papier gerade aus. m Ziehen Sie stets einige Zentimeter Papier geradlinig aus dem Drucker, wenn Sie die Papierabdeckung ôffnen, während Papier eingelegt ist. m Drücken Sie auf die Mitte der Papierabdeckung, um sie sicher zu schlieBen. m Achten Sie darauf, sich beim Einlegen des Papiers nicht an den Papierkanten zu schneiden. m Berühren Sie nicht den Druckkopf oder den manuellen oder automatischen Papierschneider, während die Papierabdeckung geôffnet ist. Dabei kônnen Sie sich Brand- oder Schnittverletzungen zuziehen. _27—

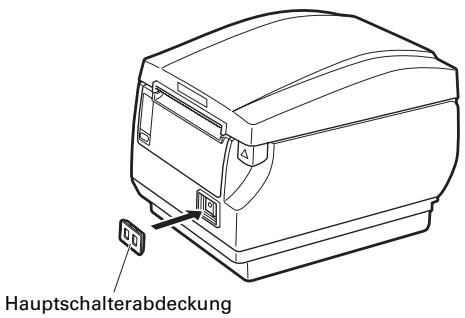

3-9 Anbringen der Hauptschalterabdeckung Bringen Sie diese Abdeckung an, damit der Hauptschalter nicht betätigt werden kann.

1. Drücken Sie die Hauptschalterabdeckung in das Hauptschalterfach ein, bis sie hôrbar

einrastet. Hauptschalterabdeckung Führen Sie einen Schraubendreher oder einen anderen spitzen Gegenstand in die Vertiefungen in der Hauptschalterabdeckung ein, um sie wieder abzunehmen. _28—

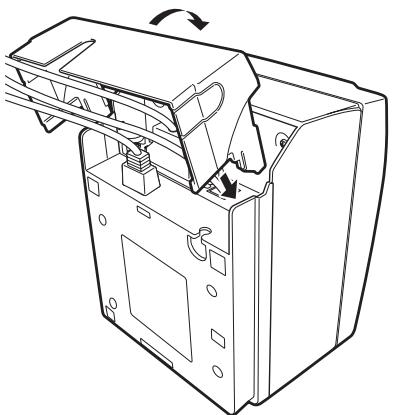

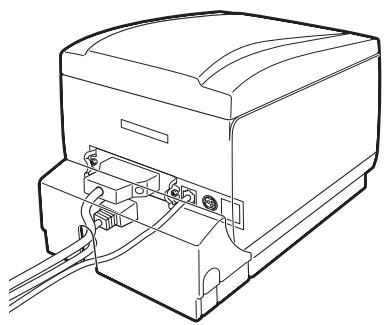

3-10 Anbringen der Schn ellenabdeckung Bringen Sie die Schnittstellenabdeckung an der Rückseite des Druckers an. Die Form der Schnittstellenabdeckung ist je nach Art der Stromversorgung unterschiedlich.

1. Drücken Sie die Schnittstellenabdeckung wie in der Abbildung gezeigt ein, bis sie

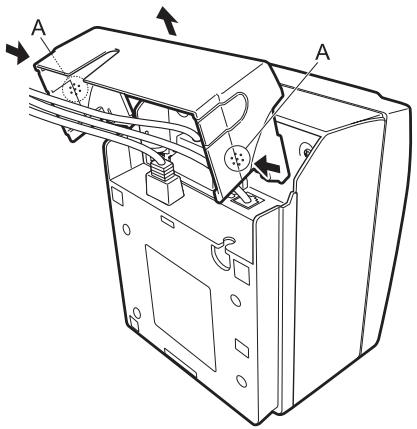

hôrbar einrastet. CT-S651S 11 Entfernen der Schnittstellenabdeckung Drücken Sie die Schnittstellenabdeckung beidseitig an den mit À bezeichneten Punkten zusammen, um sie abzunehmen. CT-S651S 29 —

4. WARTUNG UND FEHLERBEHEBUNG |

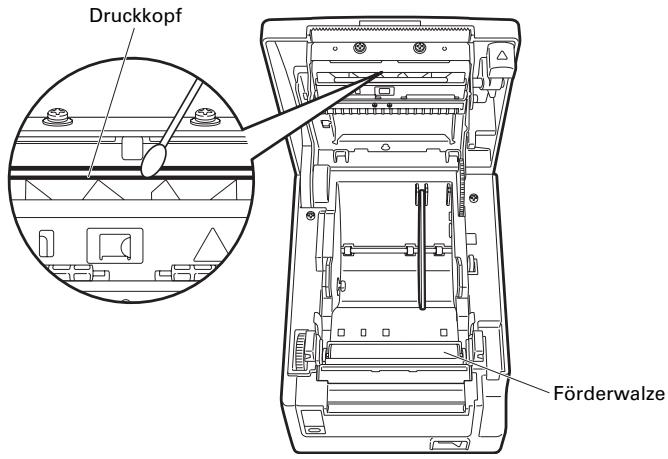

4.1 Regelmäfige Reinigu

Verschmutzungen am Druckkopf und auf der Fôrderwalze kônnen zur Beeinträchtigung der Druckqualität führen und Funktionsstôrungen bewirken. Wir empfehlen eine regelmäkige Reinigung des Druckers (alle 2 bis 3 Monate) gemäk der folgenden Anleitung.

1. Schalten Sie das Gerät aus.

2. Drücken Sie den Abdeckung-Offnen-Knopf oben, um die Papierabdeckung zu ôffnen.

3. Lassen Sie den Druckkopf einige Minuten abkühlen.

4. Befeuchten Sie ein Wattestäbchen mit Ethylalkohol und wischen Sie alle Schmutz-

und Staubablagerungen vom Druckkopf und von der Fôrderwalze ab. Druckkopf —— Férderwalze À VORSICHT # Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heif. Nicht berühren. # Vermeiden Sie es, den Druckkopf mit blo&en Händen oder Metallgegenständen zu berühren. — 30 —

4.2 Beheben einer Cuttersperre

Die ERROR LED blinkt und das automatische Papierschneidemesser bleibt ausgefahren, da es durch einen Fremdkôrper oder Papierstau blockiert wird. Wenn die ERROR LED blinkt, müssen Sie die Blockierung des Papierschneiders wie folgt beheben.

1. Schalten Sie das Gerätein.

2. Drücken Sie den Abdeckung-Offnen-Knopf nach oben, um die Papierabdeckung zu

3. Entfernen Sie das gestaute Papier sowie etwaige Papierfetzen. (Entnehmen Sie auch

die in den Halter eingesetzte Papierrolle.)

4. Setzen Sie die Papierrolle wieder ein, und schlieBen Sie die Papierabdeckung.

À VORSICHT # Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heif. Nicht berühren. # Vermeiden Sie es, den Druckkopf mit blo&en Händen oder Metallgegenständen zu berühren. Nachdem Sie die unter ,Beheben einer Cuttersperre (1}“ beschriebenen Schritte durchgeführt und die Papierabdeckung geôffnet haben, führen Sie die unter ,Beheben einer Cuttersperre (2)“ beschriebenen Schritte durch, falls das automatische Papierschneidemesser ausgefahren ist. Œ Siehe 4.3 Beheben einer Cuttersperre (2)

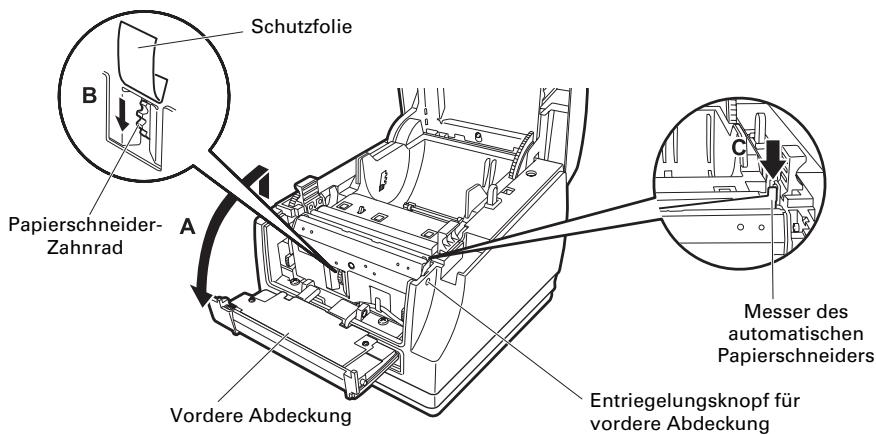

Die Papierabdeckung lässt sich bei einer Blockierung des Papierschneidemessers ôffnen, indem der Abdeckung-Offnen-Knopf nach oben gedrückt wird. Wenn das Messer des automatischen Papierschneiders dennoch ausgefahren bleibt, gehen Sie wie folgt vor, um die Blockierung des Papierschneiders zu beheben.

1. Schalten Sie den Drucker aus und trennen Sie das Netzkabel von der Steckdose.

Drücken Sie den Abdeckung-Offnen-Knopf nach oben, um die Papierabdeckung zu üffnen. Betätigen Sie mit einem Stift o. ä. den Entriegelungsknopf für die vordere Abdeckung und schieben Sie gleichzeitig die vordere Abdeckung ca. 10 mm weit nach oben. Drehen Sie die vordere Abdeckung in Richtung des Pfeils À nach vorne. Heben Sie die Schutzfolie an und drehen Sie das Papierschneider-Zahnrad in Richtung des Pfeils B, um den automatischen Papierschneider in eine Stellung zu bringen, die das Ôffnen der Papierabdeckung ermëglicht. Drehen Sie das Papierschneider-Zahnrad, bis sich das Messer des automatischen Papierschneiders in Richtung des Pfeils C zurückzieht. Falls sich das Messer des automatischen Papierschneiders nicht bewegt, wenn Sie das Papierschneider- Zahnrad in Richtung des Pfeils B drehen, versuchen Sie, das Zahnrad in die andere Richtung zu drehen. Entfernen Sie die Ursache der Blockierung des Papierschneiders. SchlieBen Sie die vordere Abdeckung. Drehen Sie die vordere Abdeckung entgegen der Richtung des Pfeils À und drücken Sie auf die Oberseite der vorderen Abdeckung, bis sie hôrbar einrastet. Setzen Sie eine Papierrolle ein, und schlieBen Sie die Papierabdeckung. SchlieBen Sie das Netzkabel an eine Steckdose an, und schalten Sie das Gerät ein. Vergewissern Sie sich, dass die POWER LED leuchtet. __ Schutzfolie Papierschneider- A Zahnrad Messer des automatischen Papierschneiders Entriegelungsknopf für Vordere Abdeckung vordere Abdeckung A VORSICHT # Vergewissern Sie sich vor der Durchführung von Wartungsarbeiten, dass der Drucker ausgeschaltet und das Netzkabel von der Steckdose getrennt ist. mAchten Sie darauf, den manuellen Papierschneider bei geôffneter vorderer Abdeckung nicht zu berühren. m Achten Sie darauf, die Offnung für den automatischen Papierschneïder bei geôffneter Papierabdeckung nicht zu berühren. # Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heif. Nicht berühren. # Vermeiden Sie es, den Druckkopf mit blo&en Händen oder Metallgegenständen zu berühren. m Falls sich der automatische Papierschneider mit dem obigen Verfahren nicht zurückziehen lässt, wenden Sie sich an Ihren Citizen Systems-Fachhändler.

Vergewissern Sie sich, dass Papier eingelegt ist. Drücken und halten Sie die FEED-Taste und schalten Sie gleichzeitig das Gerät ein. Halten Sie die FEED- Taste etwa eine Sekunde lang gedrückt und lassen Sie sie dann los, um den Statusausdruck zu starten. Der Drucker druckt seine Modellbezeichnung und Version, die DIP-Schalter-Einstellungen, die Speicherschalter-Einstellungen sowie eine Liste der eingebauten Schriftarten. CT-S651 DMXX-XXXX ZOXX= —XX-XX D XXX 2 PTE XXK 2 ANK-XXXQHXX Firmwareversion }— semis ss der seriellen Kommunikation {Nur Modele mit USB-Schnittstelle oder serieller Schnittstelle) sutter size AK Bytes } Puifrgrète Dip smitches pl Schater- Einstellungen * 12345678 {Nur Modelle mit ON USB-Schnittstelle oder serieller Schnittstelle) Hinweis: Speicher- schalter- Einstel- lung *: Drucker mit USB-Schnittstelle haben keine DIP-Schalter; daher werden im Statusausdruck alle DIP-Schalter als ,Off* dargestellt.

4.5 Hexdump-Ausdruck

Die empfangenen Daten werden hexadezimal ausgedruckt. Wenn Probleme wie fehlende oder duplizierte Daten auftreten, kônnen Sie mit dieser Funktion überprüfen, ob der Drucker die Daten korrekt empfängt. Erstellen eines Hexdump-Ausdrucks

1. Legen Sie Papier ein.

2. Otfnen Sie die Papierabdeckung. Drücken und halten Sie die FEED-Taste, schalten

Sie gleichzeitig das Gerät ein, und schlieen Sie dann die Papierabdeckung.

3. Der Drucker druckt die Zeichenfolge ,HEX dump print mode”, die empfangenen

Daten in Form von Hexadezimalzeichen sowie einige weitere Zeichen aus. Abbrechen eines Hexdump-Ausdrucks Der Druckvorgang kann auf eine der folgenden Arten abgebrochen werden. e Drücken Sie die FEED-Taste dreimal hintereinander. e Schalten Sie das Gerät aus. © Über eine der Schnittstellen trifft ein Reset-Befehl ein. À VORSICHT m Wenn für einzelne Daten keine Zeichen verfügbar sind, wird für diese als Platzhalter , " gedruckt. m Während der Erstellung eines Hexdump-Ausdrucks stehen keine Befehlsfunktionen zur Verfügung. m Wenn die empfangenen Daten keine ganze Zeile ausfüllen, drücken Sie die FEEDTaste, um einen Papiervorschub auszulôsen. Beispielausdruck HEX dump print mode 61 62 63 64 65 66 67 OA O0D OD OD OD abcdefg..... 0D 0D0D ..... _3a—

© Papierende Die Papierende-Erkennung arbeitet in zwei Stufen: wenig Papier und Papierende. Wenn ein zur Neige gehender Papiervorrat erkannt wird, leuchtet die PAPER LED auf. Bereiten Sie eine neue Papierrolle vor. Wenn das Ende des Papiervorrats erkannt wird, leuchten die PAPER LED und die ERROR LED auf. Setzen Sie eine neue Papierrolle ein. © Papierabdeckung offen Die Papierabdeckung darf während des Druckens nicht geôffnet werden. Wenn die Papierabdeckung geôffnet wird, leuchtet oder blinkt die ERROR LED. Überprüfen Sie das Papier und ziehen Sie stets eine Zentimeter Papier geradlinig aus dem Drucker heraus, bevor Sie die Papierabdeckung wieder schlieRen. Der Druckvorgang wird fortgesetzt. Bei entsprechender Speicherschalter-Einstellung kann es erforderlich sein, einen Befehl zum Fortsetzen des Druckvorgangs zu senden. © Papierschneider blockiert Wenn sich der automatische Papierschneider aufgrund eines Papierstaus oder aus anderen Gründen nicht bewegen kann, blinkt die ERROR LED. Beseitigen Sie die Fehlerursache, und betätigen Sie anschlieRend die FEED- Taste. Beseitigen Sie die Fehlerursache, und betätigen Sie anschlieRend Taste 1 (FEED). Wenn der automatische Papierschneider anschlieBend noch immer nicht arbeitet und sich die Papierabdeckung nicht ôffnen lässt, lesen Sie ,4.3 Beheben einer Cuttersperre (2)“. Œ Siehe 4.3 Beheben einer Cuttersperre (2) e Druckkopf-Fehler Wenn Sie Text mit engem Zeichenabstand oder Grafiken mit hohem Schwarzanteil drucken oder der Druckvorgang in einer warmen Umgebung lange Zeit andauert, erhôht sich die Druckkopftemperatur. Wenn dabei ein bestimmter Temperaturwert überschritten wird, unterbricht der Drucker den Druckvorgang und wartet, bis der Druckkopf abgekühit ist. Wenn dieser Fall eintritt, blinkt die ERROR LED. Der Druckvorgang wird automatisch fortgesetzt, sobald der Druckkopf abgekühit ist.

Die Statusanzeige für die verschiedenen Meldungen ist unten dargestellt. POWER LED PAPER LED ERROR LED abgewartet Status {grän) orange) (rot) Signalton +3 Wenig Papier Leuchtet Leuchtet — — Papierende Leuchtet Leuchtet Leuchtet Ja Papierabdeckung oder vordere Leuchtet = Leuchtet Ja Abdeckung offen “1 Papierabdeckung oder vordere Leuchtet = Ja Abdeckung offen +2 Papierschneider blockiert Leuchtet — TU Ja Speicherfehier JUUUUL — — Ja Druckkopr-Fehler Leuchtet — TUTIL Ja Unterspannungsfehler Leuchtet = TL Ja Überspannungsfehier Leuchtet — Tu L Ja Makro-Abarbeitung wird Leuchtet — — Hinweise: +1: Wenn im Standby-Modus die Papierabdeckung oder die vordere Abdeckung geëffnet wird +2: Wenn die Papierabdeckung oder die vordere Abdeckung geôffnet wird, während gedruckt oder Papier zugeführt wird. +3: Signalton ertônt, wenn MSW5-1 (Signalton-Einstellung) auf ON gesetzt ist. _ 36—

5.1 ÂuBere Ansicht und Abmessungen

Ausführung mit Netzteil _37—

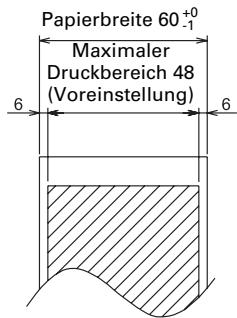

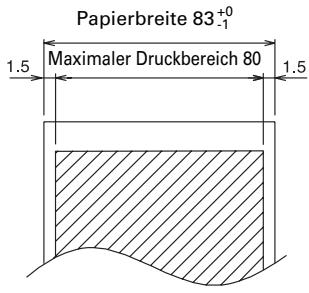

Verwenden Sie die in der nachstehenden Tabelle genannten Papiertypen oder Papier gleichwertiger Qualität. Papiertyp Produktbezeichnung Empfohienes | TFSUKS-E2D, TF5OKS-E oder TF60KS-E von Nippon Paper Thermo- PD150R oder PD160R von Ohji Paper Rollenpapier … |PA220AG, HP220A, HP220AB-1, F230AA, P220AB oder PB670 (2-Farb-Papier) von Mitsubishi Paper (Einheit: mm) Papierbreite 83 Papierbreite 80 Zu bedruckende Seite 1.5, [Meximaler Druckbereich 80 | , | Méximaler Druckbereich 72 | | 5 27 £ A / È TT) 8 s eT CO) À è k ès - Papierbreite 60? Papierbreite 58? Maximaler Maximaler Druckbereich 48 Druckbereich 48 6 | (Voreinstellung) | à à | (Voreinstellung) | à tum) | | | Papierdicke | 6575 | 7585 Kerinnen- 412 625,4 durchmesser d'imm) Kemaufen- | 18 432 durchmesser 7 7 D (mm) À VORSICHT Das verwendete Thermopapier muss wie folgt aufgerollt sein: M Ohne Knicke und Falten, eng auf den Kern gewickelt. # Nicht gefaltet. M Nicht auf den Kern aufgeklebt. m Mit der bedruckbaren Seite nach auRen gewickelt. _38—

5.3 Manuelle Einstellung von Speicherschaltern

Mit den Speicherschaltern kônnen verschiedene Einstellungen für den Drucker festgelegt werden. Die Speicherschalter kônnen manuell (von Hand am Drucker) oder durch Befehle eingestellt werden. In diesem Abschnitt wird die Durchführung der manuellen Einstellungen erläutert. Informationen zum Einstellen der Speicherschalter über Befehle entnehmen Sie bitte der Befehisreferenz. Schnelleinstellungsmodus Die Speicherschalter für Hersteller, Modell, Papierbreite und Zeichenabstand eines Ersatzdruckers kônnen gleichzeitig auf die optimalen Einstellungen gesetzt werden. Kontrollieren Sie, während Sie die Einstellungen vornehmen, die jeweils gewählten Optionen im Ausdruck.

1. Legen Sie Papier ein.

2. Drücken und halten Sie bei geôffneter Papierabdeckung die FEED-Taste und schalten

Sie gleichzeitig das Gerät ein.

3. Drücken Sie dreimal die FEED-Taste, und schlieRen Sie die Papierabdeckung.

Der Drucker wechselt in den Speicherschalter-Schnelleinstellungsmodus. Die wählbare Option ,Manufacturer” und die entsprechende Auswahl werden gedruckt. Manufacturer (CITIZEN ) Auswahl Wähibare Option uswa

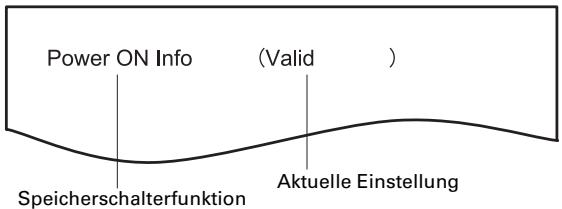

4. Drücken Sie die FEED-Taste.

Bei jedem Druck auf die FEED-Taste wird in zyklischer Reihenfolge eine Auswahl gedruckt. Drücken Sie die FEED-Taste, bis die gewünschte Auswahl gedruckt wird

5. Drücken Sie die FEED-Taste mindestens zwei Sekunden lang.

Die Auswahl wird festgelegt. Falls eine andere wählbare Option vorhanden ist, wird sie zusammen mit der Auswahl gedruckt.

6. Wiederholen Sie die Schritte 4 und 5, um Druckermodell, Papierbreite und

Zeichenabstand auszuwählen und festzulegen (nur bei EPSON T88). Wenn alle Optionen festgelegt sind, wird ,Save To Memory“ gedruckt.

7. Drücken Sie die FEED-Taste mindestens zwei Sekunden lang.

Die geänderten Speicherschalter-Einstellungen werden gespeichert, und eine Liste dieser Einstellungen wird gedruckt. Der Drucker verlässt den Schnelleinstellungs-Modus, wenn der Druck abgeschlossen ist. _ 39 —

Gewählte Option Automatische Einstellung der Speicherschalter Paper | Character MSW2-4 | MSW3-7 | MSW8-1| MSW6-2 Manufacturer| Model | th | space Full Col | CBM1000 | Print | Character Print Mode | Width | Space CITIZEN CEM1000/58 mm] — LineFeed | Valid | 432dots = 80mm| — LineFeed | Valid | 576dots = CTS300 [58mm| — [WaitData | Invalid | 384dots = 80mm| — [WaitData | Invalid | 576dots — CTS2000 [58mm| — LineFeed | Valid | 432dots = 60mm| — LineFeed | Valid | 436dots = 80mm| — nm) LineFeed | Valid | 576dots = 83mm| — LineFeed | Valid | 640dots = EPSON T88 5&ëmm| Odot WaïData | Invalid | 360dots | Odot 1dot [WaitData | Invalid | 390dots | 1dot 80mm| Odot WaitData | Invalid | 512dots | Odot 1dot [WaitData | Invalid | 546dots | 1dot 203dpi [58mm| — [WaitData | Invalid | 420dots = 60mm| — [WaitData | Invalid | 436dots = 80mm| — [WaitData | Invalid | 576dots = Einzeleinstellungsmodus Stellen Sie die Speicherschalter einzeln ein. Kontrollieren Sie, während Sie die Einstellungen vornehmen, die Funktion des jeweils gewähiten Speicherschalters und die Einstellungen im Ausdruck.

1. Legen Sie Papier ein.

2. Drücken und halten Sie bei geëffneter Papierabdeckung die FEED-Taste, und

schalten Sie gleichzeitig das Gerät ein.

3. Drücken Sie zweimal die FEED-Taste, und schlieBen Sie die Papierabdeckung.

Der Drucker wechselt in den Modus zur individuellen Einstellung der einzelnen Speicherschalter. Der Drucker druckt , Memory SW (1}’ und die aktuelle Einstellung, 0 (aus) bzw. 1 (ein). {Die aktuellen Einstellungen für die Speicherschalter 7 bis 10 werden nicht gedruckt.) Memory SW (1) 00000000 | Aktuelle Einstellung Aktueller Speicherschalter

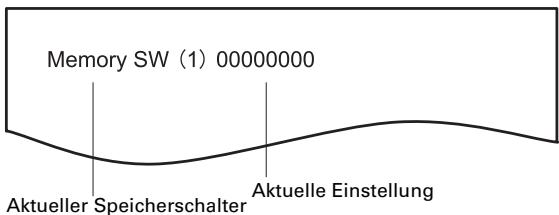

4. Drücken Sie die FEED-Taste.

Bei jedem Druck auf die FEED-Taste wird die Liste der Speicherschalter in der folgenden Reihenfolge durchgeblättert: Memory SW (1) — , Memory SW (2}" > … ,Memory SW (10) — ,Save To Memory" > ,Memory SW (1}" >. Drücken Sie die FEED-Taste so oft, bis die Nummer für den Speicherschalter angezeigt wird, dessen Einstellung Sie ändern môchten. 40 —

Speicherschalter-Ini Drücken Sie die FEED-Taste mindestens zwei Sekunden lang. Jedes Mal, wenn Sie die FEED-Taste drücken und mindestens zwei Sekunden lang halten, wird in zyklischer Reihenfolge die Einstellung des betreffenden Speicherschalters gedruckt. Drücken und halten Sie die FEED-Taste mindestens zwei Sekunden lang und blättern Sie auf diese Weise durch die Liste, bis die Funktion des Speicherschalters gedruckt wird, dessen Einstellung Sie ändern mêchten. Power ON Info (Valid Aktuelle Einstellung Speicherschalterfunktion Drücken Sie die FEED-Taste. Bei jedem Druck auf die FEED-Taste wird in zyklischer Reihenfolge eine Einstellung gedruckt. Wenn die aktuellen Einstellungen gedruckt werden, leuchtet die ERROR LED. Drücken Sie die FEED-Taste, bis die gewünschte Einstellung gedruckt wird. Drücken Sie die FEED-Taste mindestens zwei Sekunden lang. Die gewähiten Einstellungen werden festgelegt. Die Funktion und die Einstellungen für den nächsten Speicherschalter werden gedruckt. Wiederholen Sie die Schritte 5 bis 7, um andere Funktionen für die aktuelle Speicherschalternummer zu ändern. Ôffnen Sie die Papierabdeckung und schlieBen Sie sie wieder. Die geänderten Speicherschalter-Einstellungen werden gedruckt. . Wiederholen Sie die Schritte 4 bis 9, um die Funktionen für eine andere Speicherschalternummer zu ändern. Drücken Sie die FEED-Taste, bis , Save To Memory” gedruckt wird. Drücken Sie die FEED-Taste mindestens zwei Sekunden lang. Die geänderten Speicherschalter-Einstellungen werden gespeichert, und eine Liste dieser Einstellungen wird gedruckt. Der Drucker verlässt den Einzeleinstellungs-Modus, wenn der Druck abgeschlossen ist. erung Setzen Sie alle Speicherschalter auf die werksseitigen Voreinstellungen zurück.

Führen Sie die Schritte 1 bis 3 des Verfahrens zum Starten des Einzeleinstellungsmodus durch. Drücken Sie die FEED-Taste, bis , Save To Memory” gedruckt wird. Ôffnen je Papierabdeckung. Drücken Sie die FEED-Taste mindestens zwei Sekunden lang. Alle Speicherschalter werden auf die werksseitigen Voreinstellungen zurückgesetzt. SchlieBen Sie die Papierabdeckung.

Hinweise: #1: Wenn die Druckdaten eine sehr hohe Dichte aufweisen, der Druckkopf heiB ist, die Datenübertragung langsam ist oder bestimmte andere Umstände vorliegen, Kônnen der Antriebsmotor und der Druckvorgang vorübergehend aussetzen, so dass im Ausdruck weiBe Streifen entstehen. Zum Drucken von Daten mit hoher Dichte soliten Sie daher MSW2-3 (Spool Print) auf ON setzen, um die Streifenbildung zu vermindern; allerdings erhôht sich dadurch die Vorlaufzeit vor dem Beginn des Druckvorgang, Bei einer seriellen Schnittstelle sollten Sie die Übertragungsgeschwindigkeit erhôhen, um einem Aussetzen des Motors vorzubeugen. +2: Die Einstellwerte für die Speicherschalter MSW7-X sind nur dann wirksam, wenn DIP-Schalter Nr. 1 auf OFF gestell ist
