CT-S651 - Imprimante thermique CITIZEN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Imprimante thermique de reçus
Caractéristiques techniques principales	Impression thermique directe, vitesse d'impression jusqu'à 200 mm/s, résolution d'impression de 203 dpi
Alimentation électrique	Adaptateur secteur 24V
Dimensions approximatives	140 x 200 x 150 mm
Poids	1,5 kg
Compatibilités	Compatible avec Windows, Linux, et systèmes POS
Type de batterie	Non applicable (imprimante alimentée par secteur)
Tension	24V
Puissance	Max 60W
Fonctions principales	Impression de reçus, support de codes-barres et QR codes, interface USB et série
Entretien et nettoyage	Nettoyage régulier de la tête d'impression et du rouleau d'entraînement
Pièces détachées et réparabilité	Pièces de rechange disponibles, conception modulaire pour une maintenance facilitée
Sécurité	Certifications CE, RoHS, protection contre les surcharges électriques
Informations générales utiles	Idéale pour les commerces de détail, restaurants et applications de point de vente

FOIRE AUX QUESTIONS - CT-S651 CITIZEN

Comment installer le CITIZEN CT-S651 ?

Pour installer le CITIZEN CT-S651, déballer l'imprimante, brancher le câble d'alimentation et le câble USB à votre ordinateur. Ensuite, allumez l'imprimante et installez les pilotes nécessaires à partir du CD fourni ou du site web de CITIZEN.

Pourquoi mon imprimante ne reconnaît-elle pas le papier ?

Assurez-vous que le papier est correctement chargé dans le bac. Vérifiez également que le papier n'est pas enroulé ou coincé. Si cela ne résout pas le problème, essayez d'utiliser un autre type de papier compatible.

Comment résoudre les impressions floues ou de mauvaise qualité ?

Vérifiez le niveau d'encre et remplacez-le si nécessaire. Assurez-vous également que les têtes d'impression sont propres. Vous pouvez effectuer un nettoyage des têtes d'impression via le menu de l'imprimante.

L'imprimante ne s'allume pas, que dois-je faire ?

Vérifiez que l'imprimante est correctement branchée à une prise électrique fonctionnelle. Testez avec un autre câble d'alimentation si possible. Si l'imprimante ne s'allume toujours pas, contactez le support technique.

Comment réinitialiser le CITIZEN CT-S651 aux paramètres d'usine ?

Pour réinitialiser l'imprimante, éteignez-la, puis maintenez enfoncé le bouton de coupure pendant que vous la rallumez. Continuez à maintenir le bouton jusqu'à ce que les voyants clignotent, puis relâchez-le.

Comment mettre à jour le firmware de l'imprimante ?

Téléchargez la dernière version du firmware depuis le site de CITIZEN. Connectez l'imprimante à votre ordinateur via USB, puis exécutez le programme de mise à jour du firmware conformément aux instructions fournies.

Que faire si l'imprimante est en mode erreur ?

Vérifiez les messages d'erreur affichés sur l'écran de l'imprimante. Souvent, il peut s'agir d'un bourrage papier ou d'un problème de connexion. Résolvez le problème indiqué et redémarrez l'imprimante.

Comment changer le rouleau de papier ?

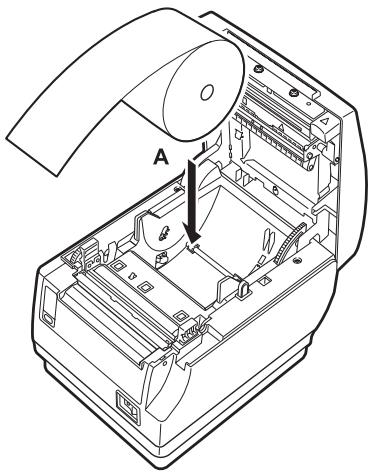

Ouvrez le couvercle de l'imprimante pour accéder au rouleau de papier. Retirez l'ancien rouleau et insérez le nouveau en vous assurant qu'il est correctement orienté et qu'il passe par les guides en place.

MODE D'EMPLOI CT-S651 CITIZEN

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de récupération distinct pour les derniers appareils électroniques conformément à la législation WEEE sur le recyclage des déchets des équipements électriques et électroniques (Directive 2002/96/EC) qui est uniquement valable dans les pays de l'Union Européenne.

Les appareils et les machines électriques et électroniques contiennent souvent des matières dangereuses pour l'homme et l'environnement si vous les utilisez et vous vous en débarrasssez de façon inappropriée.

Pour l'utilisateur canadien

Cet appareil numérique de la Classe A est conforme à la norme NMB-003 du Canada. Cet appareil numérique ne dépasse pas les limites de catégorie A pour les émissions de bruit radio émanant d'appareils numériques, tel que prévu dans les règlements sur l'interférence radio du département canadien des communications.

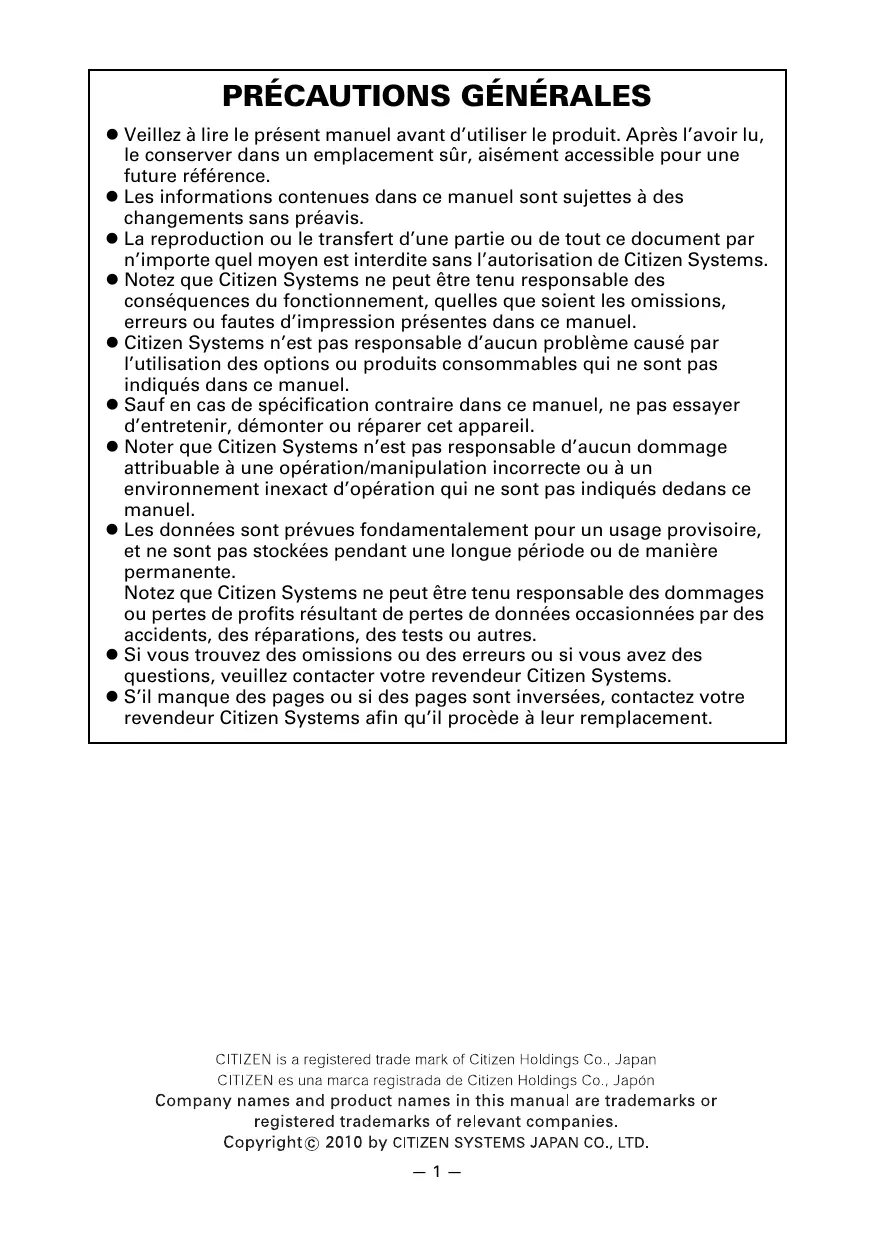

• Veillez à lire le présent manuel avant d'utiliser le produit. Après l'avoir lu, le conserver dans un emplacement sûr, aisément accessible pour une future référence.
• Les informations contenues dans ce manuel sont sujettes à des changements sans préavis.
• La reproduction ou le transfert d'une partie ou de tout ce document par n'importe quel moyen est interdite sans l'autorisation de Citizen Systems.
• Notez que Citizen Systems ne peut être tenu responsable des conséquences du fonctionnement, quelles que soient les omissions, erreurs ou fautes d'impression générées dans ce manuel.
• Citizen Systems n'est pas responsable d'aucun problème causé par l'utilisation des options ou produits consommables qui ne sont pas indiqués dans ce manuel.
• Sauf en cas de Specification contraire dans ce manuel, ne pas essayer d'entretenir, démonter ou réparer cet appareil.
• Noter que Citizen Systems n'est pas responsable d'aucun dommage attribuable à une opération/manipulation incorrecte ou à un environnement inexact d'opération qui ne sont pas indiqués dans ce manuel.
• Les données sont prévues fondamentalement pour un usage provisoire, et ne sont pas stockées pendant une longue période ou de manière permanente.

Notez que Citizen Systems ne peut être tenu responsable des dommages ou pertes de profits resulting de pertes de données occasionnées par des accidents, des réparations, des tests ou autres.

• Si vous trouvez des omissions ou des erreurs ou si vous avez des questions, veuillez contacter votre revendeur Citizen Systems.
• S'il manque des pages ou si des pages sont inversées, contactez votre revendeur Citizen Systems afin qu'il procède à leur remplacement.

Veuillez lire attentivement ces PRECAUTIONS DE SÉCURITÉ avant d'utiliser l'appareil pour la première fois.

La manipulation incorrecte peut avoir comme conséquence des accidents (incendie, décharge électrique ou blessures). Afin d’éviter des blessures aux opérateurs, tiers, ou des dommages à la propriété, des symboles d’avis de sécurité spéciaux sont utilisés dans le Mode d’Emploi pour indiquer les items importants à observer rigoureusement.

• Après avoir ce mode d'emploi, conservez-le dans un endroit sûr et facilement accessible pour référence ultérieure.
• Certaines des descriptions contenues dans ce mode d'emploi peuvent ne pas s'appliquer à certains modèles d'imprimantes.

Ce qui suit indique le degré de danger et de dommage encouru si l'imprimante n'est pas utilisée correctement, sans tenir compte des instructions indiquées par les symboles d'avertissement.

Avertissement

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures mortelles ou graves.

Attention

Le non-respect des consignes indiquées par ce symbole peut provoquer des blessures ou des dommages matériels.

Ce symbole sert à attirer votre attention sur des points importants.

Ce symbole sert à vous avertir d'un risque d'électrocution ou de dommage électrostatique.

Ce symbole indique la nécessité de débrancher l'imprimante de la prise murale.

Ce symbole indique que l'alimentation électrique doit être mise à la terre.

Ce symbole est utilisé pour indiquer l'information utile, telle que procédures, instructions ou autres données dans ce genre.

Ce symbole sert à indiquer des actions interdites.

PRECAUTIONS À L'INSTALLATION DE L'IMPROMANTE
AVERTISSEMENT
■ N'utilise pas et ne rangez pas cet apparéil dans un endroit où il sera exposé à: * des flammes ou de l'air humide. * la lumière directe du soleil. * de l'air chaud ou aux radiations d'un apparéil de chauffage. * de l'air salin ou des gaz corrosifs. * une atmosphère mal ventilée. * des réactions chimiques en laboratoire. * de l'huile, des particules d'acier ou de la poussière contenue dans l'air. * de l'électricité statique ou des champes magnétiques puissants. • Le non-respect de ces avertissements risque de provoquer des pannes de l'imprimante, une surchauffe, des émissions de fumée, un incendie ou une électrocution.
■ Ne laïsez pas pénétrer des objets étrangers et ne renversez pas de liquide dans l'imprimante. Ne placez pas non plus d'objet sur l'imprimante. ■ Ne faites pas tomber d'objets métalliques, tels que des trombones, des punaises ou des vis, dans l'imprimante. ■ Ne placez pas de vase, de pot de fleurs ou d'objets contenant de l'eau sur l'imprimante. ■ Ne renversez pas de café, de boissons gazeuses ou tout autre liquide dans l'imprimante. ■ Ne vaporisez pas d'insecticide ou tout autre produit chimique liquide sur l'imprimante. • Faire tomber objet métallique accidentellement dans l'imprimante risque de provoquer une panne, un incendie ou une électrocution. Dans ce cas, mettez immédiattement l'imprimante hors tension, débranchez-la de la prise d'alimentation et faites appel à votre revendeur local Citizen Systems.
Ne manipulez pas l'imprimante de la manière suivante: ■ Ne soumettez pas l'imprimante à de forts impacts ou à des secousses violentes (ne marchez pas sur l'imprimante, ne la faites pas tomber, ne la heurtez pas, etc.). ■ Ne tentez pas de démonter ou de modifier l'imprimante. • Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une surchauffe, une émission de fumée, un incendie ou une électrocution.
Installé, utilisez et rangez l'imprimante hors de la portée des enfants. • Les apparèils ELECTriques risquent de provoquer des blessures ou des accidents inattendus s'il sont manipulés ou utilisés de manière incorrecte. • Laissez le cordon d'alimentation et les cables de signaux hors de la portée des enfants. Les enfants doivent également être interdits d'accès aux pieces internes de l'imprimante. • Le sac en plastique dans lequel l'imprimante est emballée doit être mis au rebut correctement et conservé hors de la portée des enfants. Une suffocation peut se conduir si le sac est mis sur la tête.
ATTENTION
N'utilisez pas l'imprimante dans les conditions suivantes. ■ Évitez les emplacements soumis à des vibrations ou une certaine instabilité. ■ Évitez les emplacements où l'imprimante n'est pas de niveau. • L'imprimante pourrait tomber et entraîner des blessures. • La qualité de l'impression peut se déterminer. ■ N'obtruez pas les orifices d'aération de l'imprimante. ■ Ne placez rien sur l'imprimante. ■ Ne couvrez pas et n'enroulez pas l'imprimante dans de la toile ou des couvertures. • De la chaleur pourrait s'accumuler et déformer le boitier ou déclencher un incendie. ■ Évitez d'utiliser l'imprimante à proximé d'une radio ou d'un télévisuer ou de l'alimenter à partir de la même prise électrique que ces apparêls. ■ Éviter d'utiliser l'imprimante connectée ensemble avec un cable ou une corde qui ne présente aucune protection contre les parasites. (Pour les interconnexions, utilisez des cables armés ou torsadés et des noyaux en ferrite, ou d'autres dispositifs anti-parasites). ■ Éviter d'utiliser l'imprimante avec un apparéil produitant une source de bruit puissant. • L'imprimante peut avoir un effet négatif sur les transmissions radio ou télévisées. Dans certains cas également, les apparéils électriques proches peuvent influencer l'imprimante et cause des erreurs de données ou des pannes. ■ Installée dans un sens autre que ceux indiqués. • Un défaut de fonctionnement, une panne, ou une décharge électrique peuvent se produit.

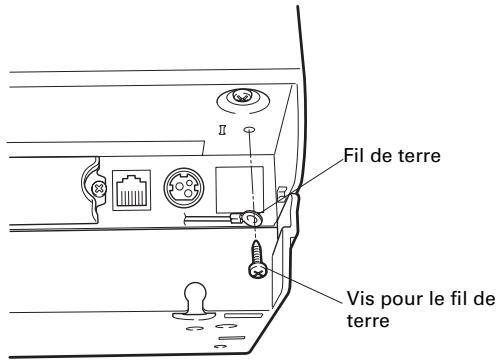

Reliez l'imprimante à la terre. • Les fuites électriques peuvent entrainer des décharges électriques. ■ Ne connectez pas la terre de l'imprimante aux éléments suivants: * Tuyaux de gaz · Une Explosion de gaz peut se produit. * Terre d'une ligne téléphonique · Paratonnerre · En cas de foudre, une surtension de courant importante peut provoquer un incendie ou des chocs électriques. * Conduites d'eau · Les tuyaux d'eau en plastique ne doivent pas être utilisés pour la mise à la terre. (Ceux approvés par le Département des Eaux peuvent être utilisés.) ■ Avant de connecter ou de déconnecter le fil de terre qui mène à ou qui provient de l'imprimante, débranchez toujours l'imprimante de la prise électrique.

Avertissement

Observez les précautions suivantes pour l'alimentation électrique et le cordon d'alimentation :

• Ne branche pas et ne débranche pas le cordon d'alimentation avec les mains mouillées. Utilisez l'imprimante uniquement avec la tension d'alimentation et la fréquence spécifiées. Utilisez uniquement l'adaptateur secteur spécifique avec l'imprimante. Vérifiez si la prise sur laquelle l'imprimante est alimentée a une capacité suffisante. N'alimentez pas l'imprimante à partir d'un circuit d'alimentation ou d'une prise de courant servant déjà à d'autres appareils.
• Ne branche pas le cordon d'alimentation dans une prise électrique comptant de la poussière ou des débris. N'utilisez pas un cordon déformé ou endommagé. Ne déplacez pas l'imprimante lorsqu'elle est sous tension.
• Toute manipulation incorrecte peut entraîner une panne de l'imprimante, des émissions de fumée, un incendie ou une décharge électrique.
• Une surcharge peut entraîner une surchauffe et une inflammation du cordon d'alimentation ou le déclenchement du disjoncteur.
• Ne posez pas d'objet sur le cordon d'alimentation. Ne placez pas l'imprimante à un emplacement où le cordon d'alimentation risque d'être piétiné. N'utilisez pas et ne transportez pas l'imprimante avec le cordon d'alimentation plié, tordu ou tiré. Ne tentez pas de modifier inutillement le cordon d'alimentation.
• Ne placez pas le cordon d'alimentation à proximité d'un appareil de chauffage.
• Le non-respect de ces avertissements peut provoquer la rupture des fils ou de l'isolement, ce qui peut entraîner une fuite électrique, une décharge électrique ou une panne de l'imprimante. Si le cordon d'alimentation subit des dommages, veuillez contacter votre revendeur Citizen Systems. Ne laissez rien autour de la prise électrique. Alimentez l'imprimante à partir d'une prise électrique pratique et facile d'accès en cas d'urgence.
• Retirez la fiche de manière à arrêter immédiatement l'imprimante en cas d'urgence. Introduisez à fond la fiche d'alimentation dans la prise. Si vous ne comptez pas utiliser l'imprimante pendant une période de temps prolongée, déconnectez-la de la prise électrique. Tenez la prise et le connecteur quand vous effectuez le branchement ou le débranchement du cordon du secteur ou du câble de signal après avoir déactivé l'imprimante et l'appareil qui est connecté à elle.

ATTENTION

L'étiquette d'advertisement est apposée à l'emplacement indiqué sur la figure suivante. Lisez soigneusement les consignes de manipulation avant d'utiliser l'imprimante.

CETTE ÉTIQUETTE SIGNALE LE RISQUE DE BRULURES LIÉES À LA TEMPERATURE ÉLEVÉE DE LA Tête D'IMPRESSION ET LE RISQUE DE COUPURES OCCASIONNÉES PAR LES MÉCANISMES DE DÉCOUPE MANUELS ET AUTOMATIQUES LORSQUE LE CAPOT DU PAPIER EST OUVERT.

■ Ne pas transporter cette imprimante avec un rouleau de papier à l'intérieur. · Une panne de l'imprimante ou des dommages peuvent survenir.

Pour éviter les problèmes de fonctionnement ou les pannes eventuelles, observerze ce qui suit: ■ N'ouvre pas le capot papier pendant l'impression. ■ Evitez de faire fonctionner l'imprimante sans rouleau de papier correctement chargé. ■ Evitez l'utilisation de papier non conforme aux specifications. · Ceci risque de fournir une qualité d'impression médiocre. ■ Evitez d'utiliser des morceaux de papier déchirés ou du papier collé avec du ruban adhésièf plastique. ■ Evitez de tirer à la main en forçant du papier déjà chargé. ■ Evitez d'utiliser un dispositif pointu pour manipuler les touches du panneau.

■ Veillez à insérer fermement les fiches de cable dans leur douille de connexion. · Un branchement croisé risque d'endommager les pieces électroniques internes de l'imprimante ou le matériel du système hôte. ■ Utilisez l'imprimante uniquement avec des dispositsifs ayant des specifications solénoïde pour le connecteur de l'ouverture du tiroir-caissé. · Le non-respect de cette précaution risque de provoquer un problème de fonctionnement ou une panne.

ATTENTION

Pour éviter d'empirer les pannes ou les problèmes de l'imprimante, observeze ce qui suit: ■ Lorsque le capot du papier est ouvert, veillez à ne pas toucher le mécanisme de découvert manuel situé dans la fente d'éjection du papier. ■ Ne touche pas à la surface d'impression de la tête thermique. ■ Ne touche pas aux pièces mobiles (mécanisme de découvert du papier, engrenages, pièces électriques actives, par exemple) lorsque l'imprimante fonctionne. ■ En cas de problème, ne tentez pas de réparer l'imprimante. Confiez-la au service de Citizen Systems pour la réparation. ■ Veillez à ne pas vous coincer les mains ou les doigts dans les capots. ■ Faites attention aux bords tranchants de l'imprimante. Ils risquent de vous blesser ou de provoquer des dommages matériels. • Risque de provoquer une ELECTrocution, des brûlures ou des blessures.

Si l'imprimante émet de la fumée, une odeur étrange ou un bruit anormal lors de l'impression, quittertz immédiatement la session d'impression en cours et débranchez l'imprimante de la prise électrique.

①ENTRETIEN JOURNALIER

Observe les précautions suivantes pour l'entretien quotidien.■Lors du nettoyage de l'imprimante, mettez-la toujours hors tension et débranchez-la de la prise électrique.■Utilisez un chiffon doux et sec pour nettoyer la surface du boîtier de l'imprimante.Pour les taches tenaces, utilisez un chiffon doux légèrement imbibé d'eau.N'utilisez jamais de solvants de nettoyage organiques, tels que de l'alcool, du diluant, du trichloro'éthylène, du benzène ou de la cétone.N'utilisez jamais de chiffon de nettoyage traité de manière chimique.Pour enlever la poussière de papier, utiliser une BrosseSouple.

ATTENTIONLa tête thermique conserve une température dangereusement élevéeimmédiatement après usage. Laissez-la refroidir avant de démarrer les travauxd'entretien.

Consultez le site suivant pour obtenir de la documentation, des pilotes, des utilisateurs et d'autres informations.

http://www.citizen-systems.co.jp/english/support/index.html

1. Présentation générale 9

1.1 Fonctionnalités 9 1.2 Déballage 10 1.3 Classification des modèles 10 1.4 Spécifications de base 11

2. Explication des composants de l'imprimante...... 12

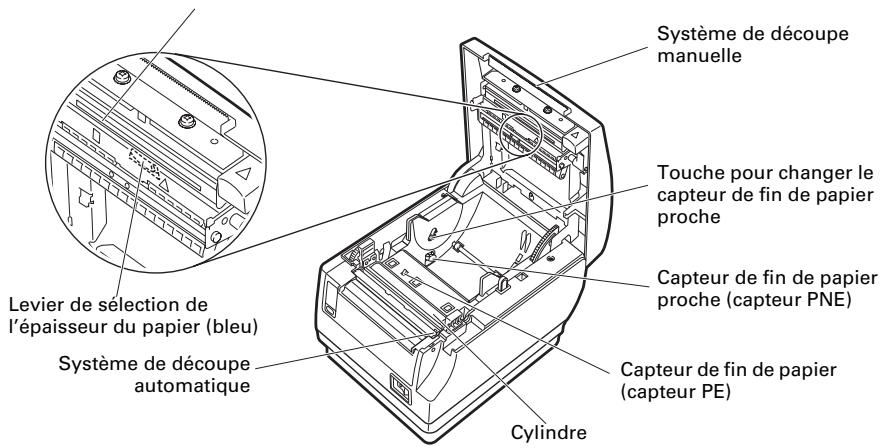

2.1 Apparance extérieure de l'imprimante 12 2.2 A l'intérieur du capot papier 15 2.3Autres fonctions integrées 16

3.1 Branchement du cordon d'alimentation CA 17 3.2 Branchement des cables d'interface 18 3.3 Branchement du tiroir-caisse 20 3.4 Précautions pour l'installation de l'imprimante 22 3.5 Partition pour rouleau de papier 23 3.6 Réglage du commutateur DIP sur la carte d'interface série.... 24 3.7 Reglage du capteur de fin de papier proche 26 3.8Chargement du papier 27 3.9 Fixation du capot du commutateur d'alimentation 28 3.10 Fixation du capot d'interface 29 3.11 Retrait du capot d'interface 29

4. Entretien et dépannage 30

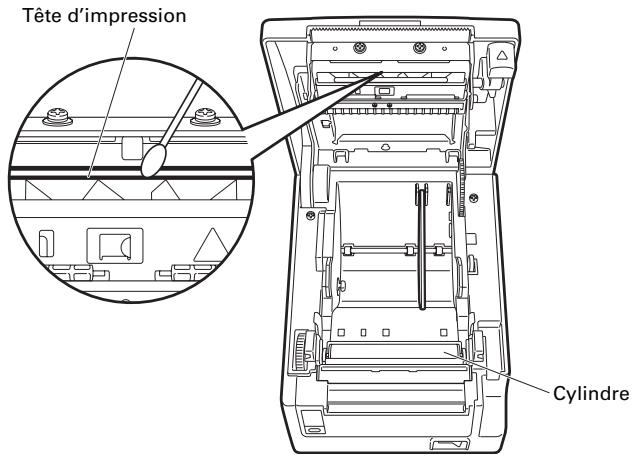

4.1 Nettoyage périodique 30 4.2 Déverrouillage d'un verrou du système de découverte (1) 31 4.3 Déverrouillage d'un verrou du système de découverte (2) 31 4.4 Auto-test 33 4.5 Impression hexadécimale avec vidage de la mémoire 34 4.6 Messages d'erreur 35

5. DIVERS 37

5.1 Vues et dimensions externes 37 5.2 Papier d'impression 38 5.3 Réglement manuel des commutateurs de mémoire 39

1. Présentation générale

L'imprimante thermique par ligne de la série CT-S651 est donc pour une utilisation avec une grande variété d'équipements, y compris des postes terminaux, des terminaux de points de vente et des terminaux de cuisine.

Ces imprimantes possèdent des fonctionnalités étendues de façon qu'elles puissent être utilisées avec une grande plage d'applications.

1.1 Fonctionnalités

• Impression à grande vitesse (200 mm/s)
• Design si compact qu'il peut être installé n'importe où (83 mm maximum (3 pouces)), aille du rouleau de papier
• La construction imperméable à l'eau empêche l'eau d'entrer par le dessus
• Le papier est alimenté par l'avant de sorte que l'imprimante peut être placée dans des espaces réduits.
• Choisissez parmi deux modèles contenant des rouleaux de papier de 83/80 mm (3 pouces) ou de 60/58 mm (2 pouces)
• Types avec alimentation intégrée ou adaptateur CA disponibles
• État de l'imprimante et erreurs indiqués par DEL et un signal sonore
• Muni d'un système de découverte rapide et silencieux
• Bourrage de papier de découpe facile à éliminer
• Interface interchangeable

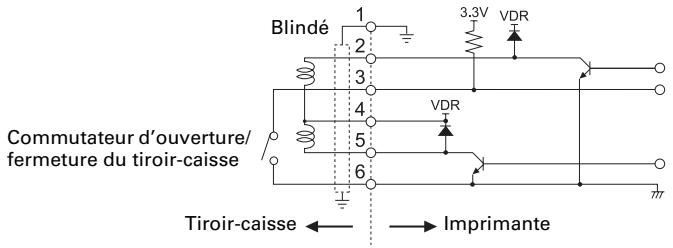

• Interface d'arrêt du tiroir-caisse intégrée
• Commutateurs de mémoire permettant une personnalisation
• Caractères et logos définis par l'utilisateur dans la mémoire de l'utilisateur
• Prise en charge des codes à barres et des codes à barres 2D
• Impression bicolore possible (avec le papier spécifique)
• Pilote et logiciel utilisés fournis

1.2 Déballage

Assurez-vous que les éléments suivants sont fournis avec l'imprimante.

• Imprimante: 1 Capot d'interface: 1 Cordon d'alimentation CA: 1 Capot du commutateur d'alimentation: 1 - Rouleau de papier échantillon: 1 rouleau

CD-ROM : 1 Guide de démarrage rapide : 1 Adaptateur CA*1 : 1 Cable USB*2 : 1

Remarques:

CT-S651A uniquement Types à interface USB uniquement Pour les marchés désignés

CT-S651S

(type à alimentation intégrée)

36AD3 adaptateur CA intégré

Cordon

d'alimentation CA

Capot du

commutateur d'alimentation

Cable USB

CD-ROM

Rouleau de

papier

échantillon

Capot d'interface

Guide de

Démarrage rapide

CT-S651A

(type d'adaptateur CA)

Adaptateur CA (36AD2)

Guide de démarrage rapide

Cordon d'alimentation

Capot du commutateur d'alimentation

Cable USB

CD-ROM

Rouleau de papier échantillon

Capot d'interface

1.3 Classification des modèles

Les numéros de modèle indiquent les fonctionnalités des imprimantes en fonction du système suivant.

CT - S651S 3 RS

Alimentation DC: Pas de source d'alimentation S: Type à alimentation intégrée A: Type à adaptateur CA Largeur de papier 3: 80/83 mm (3 pouces) 2: 58 / 60mm (2 pouces)

Interface

PA: Parallèle RS: Série RS-232C UB: USB uniqueness UH: USB avec concentrateur ET: Ethernet (type standard) ES: Ethernet (type multi-fonction) UP: Powered USB

E-bk-p

-Marché*

J: Japon U: Amérique du Nord C: Chine

Captiveur PNE

: Non

P: Capteur PNE

Couleur du boîtier

WH: Blanc

BK: Noir

1.4 Spécifications de base

Rubrique	Caracteristique
Modèle	CT-S651
Méthode d'impression	Méthode d'impression matricielle thermique par ligne
Largeur d'impression *1	80 mm/640 points, 72 mm/576 points, 64 mm/512 points, 54,5 mm/436 points, 54 mm/432 points, 52,5 mm/420 points, 48 mm/384 points, 45 mm/360 points, 48,75 mm/390 points, 68,25 mm/546 points
Densité de point	8 × 8 points/mm (203 dpi)
Vitesse d'impression	200 mm/s (le plus rapide, densité d'impression de 100%), 1600 lignes de points/s
Nombre de colonnes d'impression *2	—	Nombre de caractères maximum (colonnes)				Configuration des points (points)
	Largeur de papier Police	83 mm	80 mm	60 mm	58 mm
	Police A	53	48	36	35	12 × 24
	Police B	71	64	48	46	9 × 17
	Police C	80	72	54	52	8 × 16
Taille des caractères*3	Police A: 1,50 × 3,00 mm Police C: 1,00 × 2,00 mm
	Police B: 1,13 × 2,13 mm
Type de caractère	Alphanumeric, international, PC437/850/852/857/858/860/863/864/865/866/WPC1252/katakana/Thai 18
Mémoire utilisateur	384 Ko (capable of stocker les caractères et les logos définis par l'utilisateur)
Types de codes de barres	UPC-A/E, JAN (EAN) 13/8 colonnes, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, QR Code
Espacement de lignes	4,23 mm (1/6 pouce) (modifiable en utilisant les commandes)
Rouseau de papier	Rouseau de papier: 83+0-1 mm/80+0-1 mm/60+0-1 mm/58+0-1 mm × maximum φ83 mm Épaisseeur papier: 65-75 μm (diamètre du noyau du rouleau: intéérieur 12 mm/extérieur 18 mm) 75-85 μm (diamètre du noyau du rouleau: intéérieur 25,4 mm/extérieur 32 mm)
Interface	Série (conformé à RS-232C), Parallèle (conformé à IEEE 1284), USB, USB avec concentrateur, Ethernet, Powered USB
Arrêt du tiroir-caisse	Prend en charge 2 tiroirs caisse
Taille de tampon	4 k octets/45 octets
Tension d'alimentation	CC 24 V ±5%
Consommation électrique	Environ 45 W (impression normale), 3 W (attente)
Adaptateur CA *4 (36AD2, 36AD3)	Entrée nominale: 100 à 240 V CA, 50/60 Hz, 150 VA Sortie nominale: 24 V CC, 2,1 A
Poids	CT-S651S: Environ 1,9 kg, CT-S651A: Environ 1,5 kg
Dimensions externes	CT-S651S: 145 (L) × 192 (P) × 142 (H) mmCT-S651A: 145 (L) × 192 (P) × 114 (H) mm
Température et humidité de fonctionnement	De 5 à 45°C, 10 à 90% RH (sans condensation)
Température et humidité de stockage	De -20 à 60°C, 10 à 90% RH (sans condensation)
Fiabilité	Durée de vie de la tête d'impression: 150 km, 200 millions d'impulsions (à une température et humidité normale et en utilisant le papier recommendé et l'épaissur de papier recommandée)Durée du vie du système de découvert automatique: 2 millions de découvertes (découpe complète), 1,6 millions de découvertes (découpe partielle) (à une température et humidité normale et en utilisant le papier recommendé et l'épaissur de papier recommandée)
Standard de sécurité *5	UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Remarques:

1: Quand la largeur de papier est de 83, 80, 60 ou 58 mm. 2: Le nombre de colonnes imprimables est sélectionné avec le commutateur de mémoire. Le nombre de colonnes noté dans ce tableau se rapporte à des modèles typiques. Le nombre de colonnes varie en fonction des spécifications. 3: Les caractères apparaissent plus petits parce que les dimensions complètement une zone blanche autour de chaque caractère. 4: Le 36AD2 est l'adaptateur CA livré en tant qu'accessoire avec le CT-S651A. Le 36AD3 est l'adaptateur CA intégré dans le modèle CT-S651S. *5: Compatible si l'adaptateur CA de Citizen Systems (36AD2/36AD3) est utilisé.

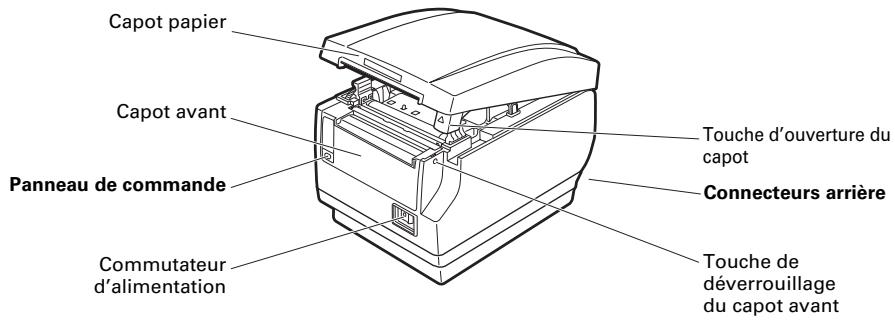

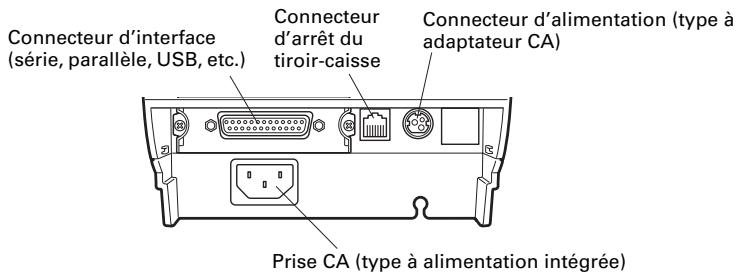

Nom des composants

• Capot papier Ouvrez pour charger le papier.
• Touche d'ouverture du capot Utilisez cette touche pour ouvrir le capot papier. Capot avant Ouvrez et fermez ce capot pour déverrouiller le verrou du système de découpe.

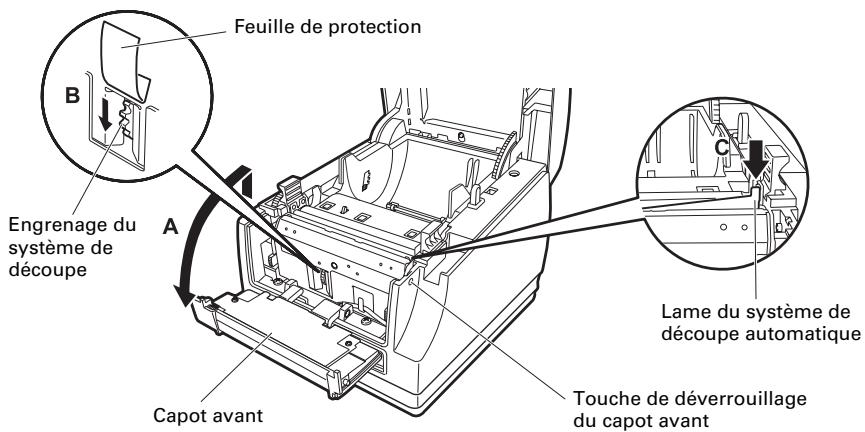

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

• Touche de déverrouillage du capot avant

Appuyez sur cette touche pour ouvrir le capot avant.

• Commutateur d'alimentation

Appuyez sur ce commutateur pour permettre l'appareil sous ou hors tension.

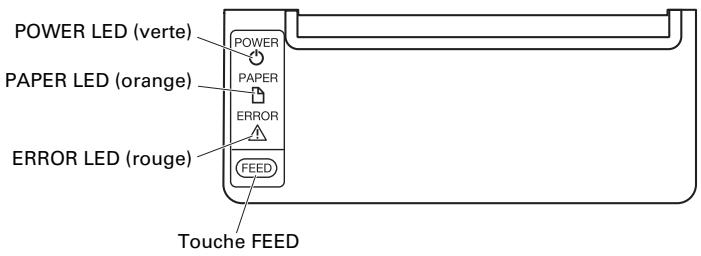

• POWER LED (verte)

S'allume lorsque l'appareil est sous tension, s'éteint lorsque l'appareil est hors tension.

Clignote lorsque des données sont en cours de réception ou lorsqu'une erreur mémoire est survenue.

PAPER LED (orange)

S'allume en orange lorsqu'il ne reste plus beaucoup de papier (fin de papier proche) ou qu'il n'y a plus de papier (pas de papier).

• ERROR LED (rouge)

Clignote si la tête d'impression est chaude, si le capot papier est ouvert, si un verrou de système de découverte se produit, etc..

• Touche FEED

Appuyez sur cette touche pour faire avancer le papier.

En cas de verrou du système de découvert, éliminez la cause du verrouillage, fermez le capot papier, puis appuyez sur la touche FEED.

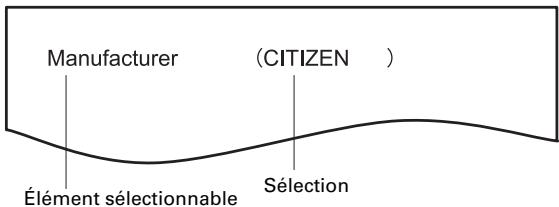

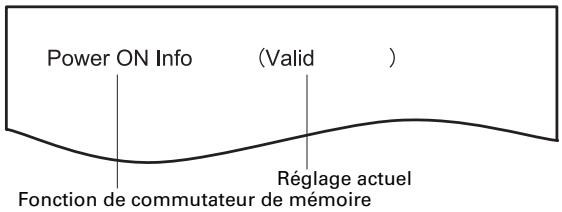

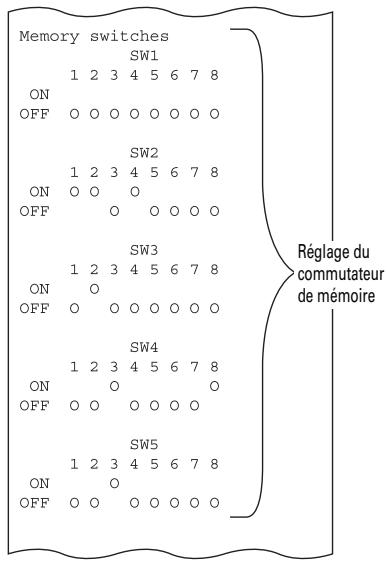

L'imprimante entre en mode pour le réglage des commutateurs de mémoire et l'exécution d'un auto test.

Reportez-vous à 4.4 Auto test

Reportez-vous à 4.6 Messages d'erreur

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

• Connecteur d'interface (série, parallèle, USB, etc.)
• Connecté au câble d'interface.
• La carte d'interface série est munie d'un commutateur DIP.
• Connecteur d'arrêt du tiroir-caisse Connecté au câble du tiroir-caisse.
• Connecteur d'alimentation (type à adaptateur CA) Connecté au cable de l'adaptateur CA.
• Prise CA (type à alimentation intégrée) Connectée au cordon d'alimentation CA.

2.2 À l'intérieur du capot papier

Tête d'impression (thermique)

Cylindre

Fait avancer le papier.

Ne déposez pas le cylindre sauf pour l'entretien.

• Capteur de fin de papier proche (capteur PNE)

Détecte quand le papier est proche de la fin du rouleau. Ajustez la position du capteur pour déterminer quand il détecte que la fin du papier est proche.

• Touche pour changer le capteur de fin de papier proche

Changez la position du capteur de fin de papier proche en fonction du papier utilisé.

Reportez-vous à 3.7 Réglage du capteur de fin de papier proche

• Système de découpe manuelle

Pour couper le papier manuellement quand l'impression est terminée.

• Système de découpe automatique

Coupe automatiquement le papier quand l'impression est terminée.

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

Tête d'impression (thermique)

Imprime les caractères et les données graphiques sur le papier (rouleaux de papier).

• Capteur de fin de papier (capteur PE)

Détecte quand il n'y a pas de papier. L'impression s'arrête quand ce capteur détecte qu'il n'y a pas de papier.

Levier de sélection de l'épaisseur du papier (bleu)

Utilisez ce levier pour choisir un papier ordinaire ou épais en fonction de l'épaisseur du papier chargé. (Réglage d'origine: 1)

Attention

Ne changez pas la position du levier de sélection de l'épaisseur du papier réglée en usine.

2.3 Autres fonctions intégrées

Vibreur

Un signal sonore est émis en cas d'erreur ou quand des opérations ou des commandes sont effectuées.

Reportez-vous à 4.6 Messages d'erreur

• Mémoire utilisateur

Vous pouvez sauvegarder un logo défini et des caractères définis par l'utilisateur dans cette mémoire. Les données restent stockées dans cette mémoire même si l'imprimante est mise hors tension. Pour savoir comment sauvegarder des données, reportez-vous à la Référence des commandes.

• Commutateur de mémoire

Le réglage de divers types de fonctions peut être mémorisé. Les réglages restent stockés dans la mémoire même si l'imprimante est mise hors tension.

3.1 Branchement du cordon d'alimentation CA

1. Mettez l'appareil hors tension.
2. Pour l'imprimante à alimentation intégrée, connectez le cordon d'alimentation CA sur la prise CA et branchez la fiche sur une prise électrique.
3. Pour l'imprimante à adaptateur CA, connectez le connecteur de câble de l'adaptateur CA au connecteur d'alimentation. Ensuite, connectez le cordon d'alimentation CA à la prise CA, et branchez la fiche sur une prise électrique.

Type à alimentation intégrée

Type à adaptateur CA

Attention

■ Utilisez uniquement un adaptateur CA compatible avec les valeurs spécifiées. Tenez toujours le connecteur de câble de l'adaptateur CA par le connecteur quand vous le branchez ou le débranchez. Utilisez une source d'alimentation CA qui n'est pas aussi utilisée pour alimenter un appareil qui génère du bruit électromagnétique. ■ Tirer directement sur le cordon d'alimentation CA peut l'endommager, et être la cause d'un incendie, d'un choc électrique ou de la rupture d'un fil. ■ En cas d'approche d'un orage, débranchez le cordon d'alimentation CA de la prise électrique. La foudre pourrait provoquer un incendie ou un choc électrique. - Maintenez le cordon d'alimentation CA éloigné des appareils de chauffage. L'isolant du cordon d'alimentation CA peut fondre et entraîner un incendie ou un choc électrique. ■ Si vous n'avez pas l'intention d'utiliser l'imprimante pendant une longue période, débranchez le cordon d'alimentation CA de la prise électrique. - Placez le cordon d'alimentation CA de façon que personne ne marche dessus.

3.2 Branchement des câbles d'interface

1. Mettez l'appareil hors tension.
2. Orientez correctement le câble d'interface et introduisez-le dans le connecteur d'interface.

Interface série

Interface parallèle

Interface USB (type à concentrateur)

Interface USB

Interface Ethernet

Vue de face Interface Powered USB

Attention

Débranche toujours l'adaptateur CA de l'imprimante avant de raccorder l'imprimante à une interface Powered USB. Ne pas suivre cette recommandation risque d'endommager l'ordinateur hôte. Pour de plus amples informations concernant l'installation d'une interface Powered USB, contactez votre revendeur de systèmes Citizen. ■ Vérifiez l'orientation du connecteur de câble Powered USB avant de le raccorder. Insérez-le en ligne droite de sorte que les broches ne plient pas. Enforcez-le jusqu'à entendre un clic. En débranchant le câble, tenez toujours le connecteur. ■ Faites attention de ne pas insérer le câble d'interface USB dans le connecteur d'arrêt du tiroir-caisse. Pour connecter plus d'une imprimante à un seul ordinateur via une interface USB, vous devez changer le numéro de série de l'interface USB. - Maintenez le connecteur du câble d'interface Ethernet perpendiculaire et droit lors de sa connexion et de sa déconnexion. S'il est incliné lors de cette opération, le connecteur risque d'être mal raccordé.

Utilisez un câble d'interface série avec la méthode de connexion ci-dessous.

Cable 25 broches - 25 broches

Cable 9 broches - 25 broches

Attention

Placez le câble d'interface de façon que personne ne marche dessus.

3.3 Branchement du tiroir-caisse

1. Mettez l'appareil hors tension.
2. Vérifiez l'orientation du connecteur du câble d'arrêt du tiroir-caisse et connectez-le au connecteur d'arrêt du tiroir-caisse à l'arête de l'imprimante.
3. Retirez la vis pour le fil de terre.
4. Vissez le fil de terre du tiroir-caisse au corps de l'imprimante.

Attention

• Connectez uniquement le connecteur du câble d'arrêt du tiroir-caisse au connecteur d'arrêt du tiroir-caisse. (Ne le connectez pas à une ligne téléphonique.) ■ Les signaux ne peuvent pas être transmis par le connecteur d'arrêt du tiroir-caisse pendant une impression.
• Maintenez le connecteur du câble d'arrêt du tiroir-caisse perpendiculaire et droit lors de sa connexion et de sa déconnexion. S'il est incliné lors de cette opération, le connecteur risque d'être mal raccordé.

Configuration des broches du connecteur

N°	Signal	Fonction
1	FG	Terre du cadre
2	DRAWER1	Signal de commande du tiroir-caisse 1
3	DRSW	Entrée du commutateur du tiroir-caisse
4	VDR	Alimentation de commande du tiroir-caisse
5	DRAWER2	Signal de commande du tiroir-caisse 2
6	GND	Terre du signal (terre commune sur les circuits)

Connecteur utilise:

TM5RJ3-66 (Hirose) ou équivalent

Connecteur utilisable:

TM3P-66P (Hirose) ou équivalent

(2) Caractéristiques électriques

1) Tension de commande: 24 VCC 2) Courant de commande: Environ 1 A max. (ne doit pas excéder 510 ms.) 3) Signal DRSW: Niveau de signal: «L» = 0 à 0,8 V, «H» = 2 à 3,3 V

Signal DRSW

Le statut du signal DRSW peut être testé avec la commande DLE+EOT, GS+a, ou GS+r ou sur la broche 34 du port d'interface parallèle.

Circuit de commande

Connecteur d'arrêt du tiroir-caisse

Attention

Les tiroirs-caisse 1 et 2 ne peuvent pas être commandés en même temps. Le solénoïde utilisé pour le tiroir-caisse doit être de 24 Ω ou plus. Ne laissez pas le courant électrique dépasser 1 A. Un courant trop élevé peut endommager ou brûler les circuits.

3.4 Précautions pour l'installation de l'imprimante

Cette imprimante peut uniquement être placée horizontalement. Elle ne peut pas être placée verticalement ou sur un mur.

Position horizontale

Position verticale

Attention

N'utilisez pas l'imprimante dans les conditions suivantes. Dans des emplacements soumis à des vibrations ou une certaine instabilité. Dans des emplacements très sales ou poussiereux. Dans des emplacements où l'imprimante n'est pas de niveau. - L'imprimante pourrait tomber et entrainer des blessures. - La qualité de l'impression peut se détériorer. - Orientée d'une autre façon que ce qui est spécifié. - L'imprimante peut mal fonctionner, être endommagée ou causer un court-circuit.

3.5 Partition pour rouleau de papier

Réglez la partition pour la largeur du rouleau de papier que vous chargez. La partition est réglée à l'usine sur la position montrée ci-dessous.

• Pour le type 3 pouces: rouleau de papier de 80 mm de largeur
• Pour le type 2 pouces: rouleau de papier de 58 mm de large, rouleau de papier de 60 mm de large (partition 2 feuilles installée.)
• Mettez l'appareil hors tension.
• Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
• Appuyez dans la position indiquée par la flèche et réglez la partition dans la fente qui correspond à la largeur du rouleau de papier que vous utilisez. Cependant, si vous utilisez un rouleau de papier de 83 mm de largeur, enlevez la partition. Ou, lorsque vous utilisez un rouleau de papier de 60 mm de large avec le type 2 pouces, enlevez la partition installée pour 58 mm.
• Reportez-vous à «5.3 Réglage manuel des commutateurs de mémoire» pour changer les réglages de la largeur du papier.

Remarques: 1: Type 2 pouces (58/60 mm) 2: Type 3 pouces (80/83 mm)

Assurez-vous que la partition n'est pas penchée lors du réglage pour les rouleaux de papier de 58 mm ou 60 mm.

3.6 Réglage du commutateur DIP sur la carte d'interface série

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation de la prise électrique.
2. Retirez la vis de montage de la carte d'interface série.
3. Retirez la carte d'interface série de l'imprimante.
4. Réglez le commutateur DIP en reportant au tableau suivant.

Vis de montage de la carte d'interface série

Attention

Lors du réglage du commutateur DIP, ne retirez aucune autre vis en dehors des vis de montage de la carte d'interface série.

La fonction de chaque commutateur est indiquée ci-dessous. (Les valeurs en gris correspondent aux réglages de l'usine. Cependant, les réglages de l'usine diffèrent en fonction du marché de destination.)

N° du commutateur	Fonction	ON	OFF
1	Réglage de la condition de communication	En fonction des réglage du commutateur DIP	En fonction des réglage du commutateur de mémoire
2	Contrôle de flux	XON/XOFF	DTR/DSR
3	Longueur de bit	7 bits	8 bits
4	Contrôle de parité	Oui	Non
5	Sélection parité	Parité paire	Parité impaire
6	Sélection du taux de baud	Reportez-vous au tableau ci-dessous.
7
8	INIT	Réenclement	Invalide

Sélection du taux de baud

Taux de baud (bps)	N° du commutateur
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Quand le commutateur n°1 est réglé sur OFF, vous pouvez utiliser une commande ou un commutateur de mémoire pour désigner 1200, 38400, 57600 ou 115200 bps.

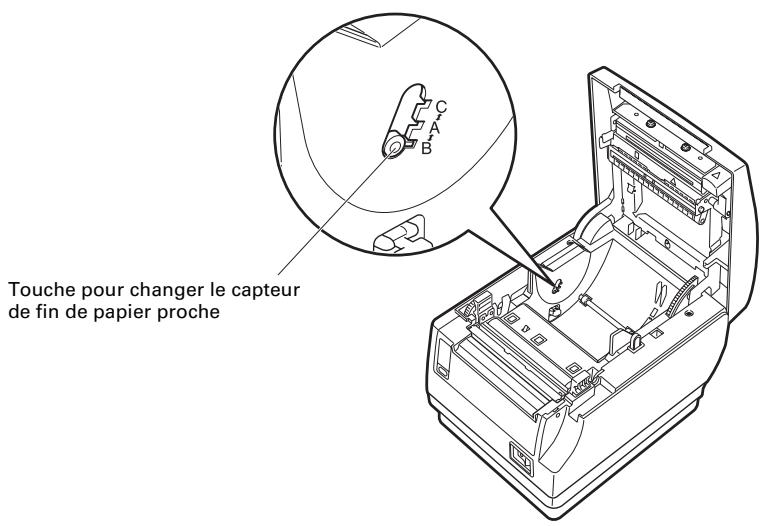

3.7 Réglage du capteur de fin de papier proche

Changez les réglages du capteur de fin de papier proche pour régler la position dans laquelle la proximité de la fin du papier est détectée.

1. Utilisez un objet pointu, tel qu'un stylo, pour appuyer doucement sur la touche pour changer le capteur de fin de papier proche.
2. Maintenez la touche enfoncée tout en bougeant le capteur de fin de papier proche vers le haut et le bas. Les positions du capteur sont indiquées ci-dessous pour les divers diamètres des rouleaux de papier utilisés.

(Unité: mm)

Position du capteur	Diamètre extérieur lors de la detection de la proximité de la fin	Diamètre extérieur/ intérieur du noyau du rouleau de papier utilize
A	Environ φ31	φ18/φ12
B*	Environ φ23	φ18/φ12
C	La fonction du capteur de fin de papier proche est hors service

Remarque:

Position du capteur à l'expédition de l'usine. Cependant, les réglages de l'usine diffèrent en fonction du marché de destination.

Attention

Le diamètre du rouleau de papier qui est détecté est une estimation. Des variations sont possibles en fonction du papier.

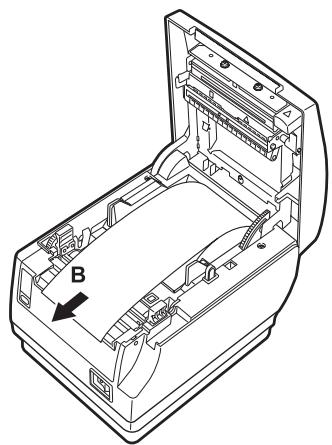

3.8 Chargement du papier

1. Mettez l'appareil sous tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Chargez le rouleau de papier de façon que la face imprimable du papier soit dirigée vers le haut, comme indiqué par la flèche A.
4. Tirez quelques centimètres de papier droit vers l'extérieur dans la direction de la flèche B.
5. Fermez le capot papier jusqu'à entendre un clic. Le papier est avancé et coupé automatiquement (par le réglage d'usine).

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

Attention

Utilisez uniquement les types de rouleaux de papier spécifiés. Vérifiez que le rouleau de papier est placé correctement. Si le papier est de biais et ne sort pas droit du capot papier, ouvre ce dernier et remettez le papier droit. Tirez toujours quelques centimètres de papier en dehors de l'imprimante si vous ouvrez le capot papier quand du papier est chargé. ■ Appuyez sur le centre du capot papier pour le fermer correctement. ■ Faites attention aux découvertes du papier lors du chargement du papier. Ne touchez pas la tête d'impression, le système de découverte manuelle ou le système de découverte automatique pendant que le capot papier est ouvert. Vous pourriez vous brûler ou vous couper.

3.9 Fixation du capot du commutateur d'alimentation

Fixez ce capot pour éviter que le commutateur d'alimentation soit utilisé accidentellement.

1. Poussez le capot du commutateur d'alimentation sur le compartiment du commutateur d'alimentation jusqu'à ce que vous entendiez un déclic.

Capot du commutateur d'alimentation

Insérez la lame d'un tournevis ou un autre objet pointu dans les fentes du capot du commutateur d'alimentation pour le retirer.

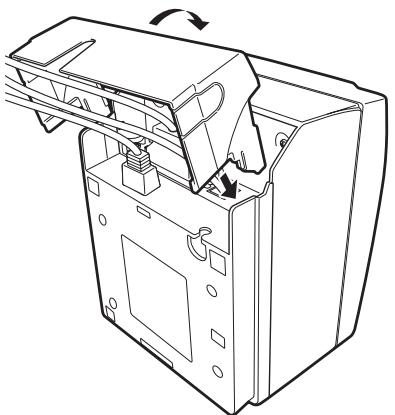

3.10 Fixation du capot d'interface

Fixez le capot d'interface à l'arrière de l'imprimante.

La forme du capot d'interface est différente en fonction du type de source d'alimentation.

1. Poussez le capot d'interface de la façon montrée sur l'illustration jusqu'à ce que vous entendiez un déclic.

CT-S651S

3.11 Retrait du capot d'interface

Appuyez de chaque côté du capot d'interface aux endroits indiqués par A pour le prisonier.

CT-S651S

4.1 Nettoyage périodique

Une tête d'impression ou un cylindre sale peut réduire la qualité de l'impression ou causer des mauvais fonctionnements. Nous recommandons de nettoyer l'imprimante périodiquement (environ tous les 2 ou 3 mois) comme expliqué ci-dessous.

1. Mettez l'appareil hors tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Attendez quelques minutes que la tête d'impression refroidisse.
4. Utilisez un coton-tige imbibé d'alcool pour frotter les saletés et la poussière de la tête d'impression et du cylindre.

Attention

La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas. ■ Ne touchez pas la tête d'impression avec les mains nues ou des objets métalliques.

4.2 Déverrouillage d'un verrou du système de découverte (1)

La ERROR LED clignote et la lame du système de découverte automatique ne peut plus recrer car un corps étranger ou un bourrage papier la gène.

Si la ERROR LED clignote, annulez le verrouillage du système de découverte de la manière indiquée ci-dessous.

1. Mettez l'appareil sous tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Retirez le bourrage de papier, y compris tous les petits morceaux de papier. (Retirez aussi le rouleau de papier chargé dans le support.)
4. Chargez de nouveau le rouleau de papier et fermez le capot papier.

Attention

La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas. ■ Ne touchez pas la tête d'impression avec les mains nues ou des objets métalliques.

Après avoir effectué la procédure dans «Déverrouillage d'un verrou du système de découpe (1)», ensuite, après avoir ouvert le capot papier, si la lame du système de découpe automatique est sortie, effectuez la procédure dans «Déverrouillage d'un verrou du système de découpe (2)».

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

4.3 Déverrouillage d'un verrou du système de découpe (2)

Le capot papier est conçu pour être ouvert en appuyant sur la touche d'ouverture du capot si le système de découppe est verrouillé. Si la lame du système de découppe automatique reste sortie, utilisez la procédure suivante pour annuler le verrouillage du système de découppe.

1. Mettez l'imprimante hors tension et débranchez le cordon d'alimentation de la prise électrique.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Tout en appuyant sur la touche de déverrouillage du capot avant à l'aide d'un stylo ou autre chose, faites glisser le capot avant d'environ 10 mm vers le haut.
4. Tournez le capot avant vers l'avant dans le sens de la flèche A.
5. Soulevez la feuille de protection et tournez l'engrenage du système de découvert dans la direction de la flèche B pour ramener le système de découvert automatique dans une position où le capot papier peut être ouvert.

Tournez l'engrenage du système de découvert jusqu'à ce que la lame du système de découvert se rétracte automatiquement dans la direction de la flèche C. Si la lame du système de découvert automatique ne rouge pas quand vous tournez l'engrenage du système de découvert dans la direction de la flèche B, tournez-le dans l'autre direction.

1. Retirez ce qui cause le verrouillage du système de découpe.
2. Fermez le capot avant.

Tournez le capot avant dans le sens opposé de la flèche A, ensuite, enfoncez le dessus du capot avant jusqu'à entendre un clic.

1. Chargez le rouleau de papier et fermez le capot papier.
2. Insérez la fiche du cordon d'alimentation dans une prise électrique et mettez l'appareil sous tension.

Assurez-vous que la POWER LED s'allume.

Attention

Avant de démarrer le travail de maintenance, assurez-vous de mettre l'imprimante hors tension et de débrancher le cordon d'alimentation de la prise électrique. ■ Faites attention de ne pas toucher le système de découverte manuelle pendant que le capot avant est ouvert. ■ Faites attention de ne pas toucher le système de découvert automatique pendant que le capot papier est ouvert. La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas. ■ Ne touchez pas la tête d'impression avec les mains nues ou des objets métalliques. ■ Si la procédure ci-dessus ne permet pas de rétracter le système de découvert automatique, veuillez contacter votre fournisseur Citizen Systems.

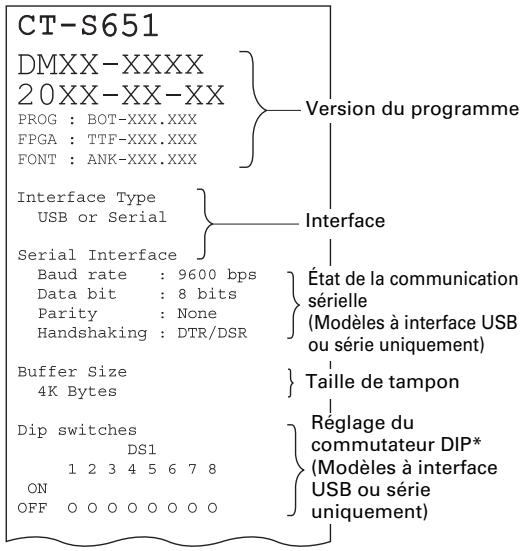

4.4 Auto test

Pendant que du papier est chargé, maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension. Maintenez la touche FEED enfoncée pendant une seconde, ensuite, relâchez-la pour démarrer l'auto test. L'imprimante imprime son nom de modèle, la version, le réglage des commutateurs DIP, le réglage du commutateur de mémoire et la liste des polices intégrées.

Remarque:

Les imprimantes munies d'une interface USB n'ont pas de commutateur DIP, les commutateurs DIP apparaissent donc tous éteints sur l'impression de l'auto-test.

4.5 Impression hexadécimale avec vidage de la mémoire

Imprimez les données reçues en hexadecimal. Si des problèmes tels que des données manquantes, des duplications de données se produisent, cette fonction permet de vérifier si l'imprimante reçoit ou non les données correctement.

Comment réaliser l'impression hexadécimale avec vidage de la mémoire

1. Chargez le papier.
2. Alors que le capot papier est ouvert, maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension, puis fermez le capot papier.
3. L'imprimante imprime tout d'abord «HEX dump print mode», et elle imprime ensuite toutes les données envoyées en mode hexadecimal.

Comment arrêter l'impression hexadécimale avec vidage de la mémoire

Réalisez l'une des actions suivantes pour arrêter l'impression.

• Appuyez sur la touche FEED à trois reprises de manière consécutive
• Mettez l'appareil hors tension
• Recevez une commande de réinitialisation d'une interface

Attention

S'il n'y a pas de caractère disponible pour correspondre aux données reçues, «. » est imprimé à la place du caractère. Aucune commande ne fonctionne pendant l'impression hexadécimale avec vidage de la mémoire. Si les données imprimées ne couvrent pas une ligne complète, appuyez sur la touche FEED pour faire avancer le papier.

Exemple d'impression hexdump print mode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg....

OD OD OD

4.6 Messages d'erreur

Fin de papier

La fin du rouleau de papier a été détectée à deux niveaux, fin de papier proche et fin de papier.

Lorsque la fin de papier proche est détectée, la PAPER LED s'allume. Préparez un nouveau rouleau de papier.

Lorsque la fin de papier est détectée, les DEL PAPER LED et ERROR LED s'allument. Chargez un nouveau rouleau de papier.

• Capot papier est ouvert

N'ouvre pas le capot papier pendant l'impression. Si le capot papier est ouvert, la DEL ERROR LED s'allume ou clignote. Vérifiez le papier et tirez toujours quelques centimètres de papier en dehors de l'imprimante avant de refermer le capot papier. L'impression reprend. L'envoi d'une commande de reprise de l'impression peut être nécessaire selon le réglage du commutateur de mémoire.

• Système de découverte verrouillé

Si le système de découverte automatique ne peut pas bouger à cause d'un bourrage de papier ou d'autre chose, la DEL ERROR LED clignote. Éliminez la cause du problème et appuyez sur la touche FEED. Si le système de découverte automatique ne fonctionne toujours pas et que le capot papier ne s'ouvre pas, reportez-vous à «4.3 Déverrouillage d'un verrou du système de découverte (2)».

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découverte (2)

• Erreur de tête d'impression

Quand vous imprimez des caractères denses, des images sombres, ou pendant une longue durée dans un environnement chaud, la température de la tête d'impression augmente. Si la tête d'impression dépasse une température spécifiée, l'imprimante s'arrête d'imprimer et attend que la tête d'impression refroidisse. Lorsque cela survient, la DEL ERROR LED clignote. L'impression reprend automatiquement quand la tête d'impression a refroidi.

L'affichage d'état pour divers messages apparaît ci-dessous.

État	POWER LED(verte)	PAPER LED(orange)	ERROR LED(rouge)	Signalsonore*3
Fin de papier proche	S'allume	S'allume	-	-
Fin de papier	S'allume	S'allume	S'allume	Oui
Capot papier ouvert ou capotavant ouvert*1	S'allume	-	S'allume	Oui
Capot papier ouvert ou capotavant ouvert*2	S'allume	-		Oui
Système de découverteverrouillé	S'allume	-		Oui
Erreur mémoire		-	-	Oui
Erreur de tête d'impression	S'allume	-		Oui
Erreur de basse tension	S'allume	-		Oui
Erreur de haute tension	S'allume	-		Oui
Attente d'exécution d'une macro	S'allume	-		-

Remarques:

1: Si le capot papier ou le capot avant est ouvert en attente. 2: Si le capot papier ou le capot avant est ouvert pendant une impression ou un chargement papier. *3: Le signal sonore retentit quand MSW5-1 (réglage du signal sonore) est réglé sur ON.

5.1 Vues et dimensions externes

(Unité: mm)

Type à alimentation intégrée

Type à adaptateur CA

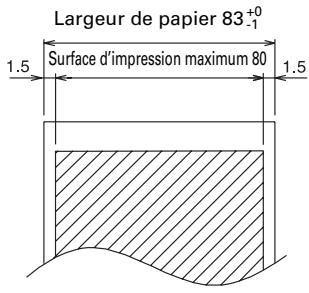

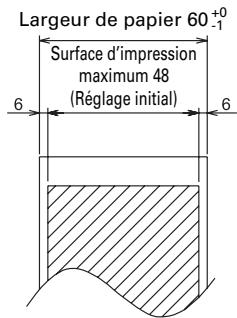

5.2 Papier d'impression

Utilisez le papier indiqué dans le tableau suivant ou un papier de qualité équivalente.

Type de papier	Nom du produit
Papier thermosensible en rouleau recommandé	TF50KS-E2D, TF50KS-E ou TF60KS-E de Nippon Paper PD150R ou PD160R de Ohji Paper PA220AG, HP220A, HP220AB-1, F230AA, P220AB ou PB670 (papier 2 couleurs) de Mitsubishi Paper

(Unité: mm)

Épaisseur du papier (μm)	65-75	75-85
Diamètre intérieur du noyau d(mm)	φ12	φ25,4
Diamètre extérieur du noyau D(mm)	φ18	φ32

Attention

Utilisez un papier thermosensible qui est enroulé de la façon suivante:

Non froissé et bien serré sur le noyau. ■ Non plié. Non collé au noyau. Enroulé avec la face imprimable vers l'extérieur.

5.3 Réglage manuel des commutateurs de mémoire

Les commutateurs de mémoire sont utilisés pour effectuer divers réglages de l'imprimante. Les commutateurs de mémoire peuvent être réglés manuellement (directement sur l'imprimante) ou par des commandes. Cette section explique comment réaliser des réglages manuels.

Pour en savoir plus sur le réglage des commutateurs de mémoire, veuillez vous reporter à la Référence des commandes.

Les réglages pour les commutateurs de mémoire pour le remplacement du fabricant d'imprimante, du modèle, de l'épaisseur papier et de l'espacement des caractères peuvent être définis en même temps aux réglages optimaux.

Procédez aux réglages conformément aux éléments sélectionnés sur l'impression.

1. Chargez le papier.
2. Alors que le capot papier est ouvert, appuyez et maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension.
3. Appuyez à trois reprises sur la touche FEED et fermez le capot papier. L'imprimante entre en mode de réglage rapide du commutateur de mémoire.

L'objet sélectionnable «Manufacturer» et la sélection sont imprimés.

1. Appuyez sur la touche FEED.

Une sélection est imprimée dans l'ordre chaque fois que la touche FEED est enfoncée. Appuyez sur la touche FEED jusqu'à ce que la sélection désirée soit imprimée.

1. Appuyez sur la touche FEED pendant au moins deux secondes.

La sélection est réglée.

S'il y a un autre élément sélectionnable, ce dernier et la sélection sont imprimés.

1. Répétez les étapes 4 et 5 pour sélectionner et régler le modèle d'imprimante, l'épaisseur papier, l'espacement des caractères (EPSON T88 uniquement).

Lorsque tous les éléments sont réglés, «Save To Memory» s'imprime.

1. Appuyez sur la touche FEED pendant au moins deux secondes.

Les réglages du commutateur de mémoire modifiés sont enregistrés et une liste de ces derniers est imprimée.

L'imprimante quitte le mode de réglage rapide lorsque l'impression est terminée.

Élément sélectionné

Manufacturer	Model	Paper width	Character space
CITIZEN	CBM1000	58 mm	-
		80 mm	-
	CT-S300	58 mm	-
		80 mm	-
	CT-S2000	58 mm	-
		60 mm	-
		80 mm	-
		83 mm	-
EPSON	T88	58 mm	0dot
			1dot
		80 mm	0dot
			1dot
	203dpi	58 mm	-
		60 mm	-
		80 mm	-

Réglages automatiques du commutateur de mémoire

MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
LineFeed	Valid	432dots	-
LineFeed	Valid	576dots	-
WaitData	Invalid	384dots	-
WaitData	Invalid	576dots	-
LineFeed	Valid	432dots	-
LineFeed	Valid	436dots	-
LineFeed	Valid	576dots	-
LineFeed	Valid	640dots	-
WaitData	Invalid	360dots	0dot
WaitData	Invalid	390dots	1dot
WaitData	Invalid	512dots	0dot
WaitData	Invalid	546dots	1dot
WaitData	Invalid	420dots	-
WaitData	Invalid	436dots	-
WaitData	Invalid	576dots	-

Mode de réglage individuel

Réglez les commutateurs de mémoire individuellement.

Procédez aux réglages après la vérification de la fonction du commutateur de mémoire et des réglages sur l'impression.

1. Chargez le papier.
2. Alors que le capot papier est ouvert, appuyez et maintenez enfoncée la touche FEED tout en mettant l'imprimante sous tension.
3. Appuyez à deux reprises sur la touche FEED et fermez le capot papier.

L'imprimante entre en mode permettant de régler les commutateurs de mémoire individuellement.

L'imprimante sort «Memory SW (1)» et le réglage actuel est 0 (off) ou 1 (on).

(Les réglages actuels pour les commutateurs de mémoire de 7 à 10 ne sont pas imprimés.)

Commutateur de mémoire actuel

1. Appuyez sur la touche FEED.

La liste des commutateurs de mémoire défile dans l'ordre de «Memory SW (1)» → «Memory SW (2)» →... «Memory SW (10)» → «Save To Memory» → «Memory SW (1)» → chaque fois que vous appuyez sur la touche FEED.

Appuyez sur la touche FEED jusqu'à ce que le numéro du commutateur de mémoire que vous souhaitez modifier s'imprime.

1. Appuyez sur la touche FEED pendant au moins deux secondes.

Un réglage pour le commutateur de mémoire est imprimé, par cycle, chaque fois que la touche FEED est enfoncée pendant au moins deux secondes.

Appuyez sur la touche FEED pendant au least deux secondes pour faire défiler la liste jusqu'à ce que la fonction du commutateur de mémoire que vous souhaitez modifier soit imprimée.

1. Appuyez sur la touche FEED.

Un réglage est imprimé chaque fois que la touche FEED est enfoncée dans l'ordre de défillement.

Lorsque les réglages actuels sont imprimés, la DEL ERROR LED s'allume.

Appuyez sur la touche FEED jusqu'à ce que le réglage désiré soit imprimé.

1. Appuyez sur la touche FEED pendant au moins deux secondes.

Les réglages sélectionnés sont définis.

La fonction suivante du commutateur de mémoire et les réglages sont imprimés.

1. Répétez les étapes de 5 à 7 pour changer les fonctions différentes pour le nombre du commutateur de mémoire actuel.
2. Ouvrez le capot papier et fermez-le.

Les réglages du commutateur de mémoire modifiés sont imprimés.

1. Répétez les étapes de 4 à 9 pour changer les fonctions pour un numéro de commutateur de mémoire différent.
2. Appuyez sur la touche FEED jusqu'à ce que «Save To Memory» soit imprimé.
3. Appuyez sur la touche FEED pendant au moins deux secondes.

Les réglages du commutateur de mémoire modifiés sont enregistrés et une liste de ces derniers est imprimée.

L'imprimante quitte le mode de réglage individuel lorsque l'impression est terminée.

Initialisation du commutateur de mémoire

Réglez tous les commutateurs de mémoire aux réglages d'origine.

1. Effectuez les étapes de 1 à 3 de la méthode pour entrer en mode de réglage individuel.
2. Appuyez sur la touche FEED jusqu'à ce que «Save To Memory» soit imprimé.
3. Ouvrez le capot papier.
4. Appuyez sur la touche FEED pendant au moins deux secondes.

Tous les commutateurs de mémoire changent aux réglages de l'usine.

1. Fermez le capot papier.

La fonction de chaque commutateur de mémoire est indiquée dans le tableau suivant. (Les valeurs en gris correspondent aux réglages de l'usine.)

*1: Si les données d'impression sont très dens, la tête d'impression est chaude, la transmission des données est lente, ou dans certaines autres conditions, le moteur et l'impression peuvent s'arrêter occasionnellement et cela peut causer des bandes blanches dans l'impression. Pour imprimer des données très dens, régalez MSW2-3 (Spool Print) sur ON pour réduire le problème de bandes, même si cela augmente le temps avant que l'impression commence.

Pour une interface série, augmentez la vitesse de transmission pour éviter que le moteur s'arrête.

Les valeurs pour les commutateurs de mémoire MSW7-X sont uniquement en vigueur lorsque le commutateur DIP n° 1 est réglé sur OFF.
