Tipo de producto	Adaptador Wi-Fi en formato PCMCIA (CardBus)
Interfaz	PCMCIA Tipo II
Estándar Wi-Fi	IEEE 802.11b/g
Banda de frecuencia	2,4 GHz
Velocidad máxima	54 Mbit/s (802.11g) / 11 Mbit/s (802.11b)
Seguridad inalámbrica	WEP 64/128 bits, WPA, WPA2
Indicadores LED	1 LED (alimentación/enlace)
Sistemas operativos compatibles	Windows 2000, Windows XP
Configuración mínima requerida	Pentium II 300 MHz, 128 MB RAM, 20 MB disco duro, lector de CD-ROM
Alimentación	Por la ranura PCMCIA (bus)
Dimensiones (aprox.)	54 x 54 x 5 mm
Peso (aprox.)	20 g
Contenido del paquete	Adaptador NWD-170N, CD de instalación, guía de inicio rápido
Instalación del software	Obligatoria antes de insertar la tarjeta; utilice la utilidad ZyXEL o el controlador solo
Mantenimiento	Limpiar con un paño seco; evitar la humedad y los golpes
Seguridad	No doblar ni forzar al insertar; respetar las instrucciones del manual
Piezas de repuesto / reparabilidad	No aplicable (tarjeta sellada); en caso de fallo, reemplace el adaptador

Preguntas frecuentes - NWD-170N ZYXEL

¿Debo instalar el software antes de insertar el adaptador?

Sí, es imprescindible instalar primero el controlador y la utilidad desde el CD proporcionado, luego insertar la tarjeta PCMCIA. La inserción prematura puede impedir el reconocimiento del hardware.

¿Cómo conectarme a una red inalámbrica segura?

Haga doble clic en el icono de la barra de estado, vaya a la pestaña Site Survey, seleccione la red y haga doble clic. Si está protegida, aparece una ventana de configuración de seguridad. Introduzca la información (clave WEP, frase de contraseña WPA) proporcionada por el administrador de la red.

¿Qué hacer si los LED del adaptador no se encienden?

Asegúrese de que el software esté instalado y de que la tarjeta esté correctamente insertada. Si los LED permanecen apagados, retire la tarjeta y vuelva a insertarla. Si el problema persiste, desinstale y luego reinstale la utilidad.

¿Puedo usar la administración inalámbrica integrada de Windows XP (WZC) en lugar de la utilidad ZyXEL?

Sí. Para ello, instale solo el controlador (sin la utilidad) durante la instalación del software. Si la utilidad ya está instalada, puede desactivarla haciendo clic derecho en el icono y seleccionando la opción adecuada.

El icono de la utilidad ZyXEL no aparece en la barra de estado. ¿Qué hacer?

Esto puede indicar que la utilidad no está correctamente instalada. Desinstale completamente el software (a través del Panel de control) y luego reinstálelo siguiendo los pasos del manual. Reinicie el ordenador después de la instalación.

¿Cómo desinstalar la utilidad ZyXEL?

Vaya al Panel de control > Agregar o quitar programas (Windows XP) o Programas y características (Windows 2000). Busque ZyXEL NWD-170N Wireless Adapter Utility y haga clic en Eliminar. Siga las instrucciones.

¿Este adaptador funciona en Windows 98 SE?

El sistema operativo mínimo requerido es Windows 2000. Sin embargo, el manual menciona que los usuarios de Windows 98 SE pueden necesitar el CD de instalación de Windows 98 SE para los controladores. No se garantiza el soporte.

¿Cuál es la velocidad máxima del adaptador?

El NWD-170N admite los estándares 802.11b (hasta 11 Mbit/s) y 802.11g (hasta 54 Mbit/s). La velocidad real depende de las condiciones de la red y la distancia al punto de acceso.

¿Cuál es el alcance aproximado de este adaptador?

En interiores, el alcance típico es de aproximadamente 30 a 50 metros para 802.11g, y hasta 100 metros en exteriores. El alcance está influenciado por obstáculos (paredes, muebles) e interferencias.

¿Dónde puedo descargar los controladores o el manual?

Visite el sitio web oficial de ZyXEL: www.zyxel.com. Seleccione su producto en la lista desplegable de la página de inicio para acceder a la página del producto. Allí encontrará controladores, manuales y certificaciones.

MANUAL DE USUARIO NWD-170N ZYXEL

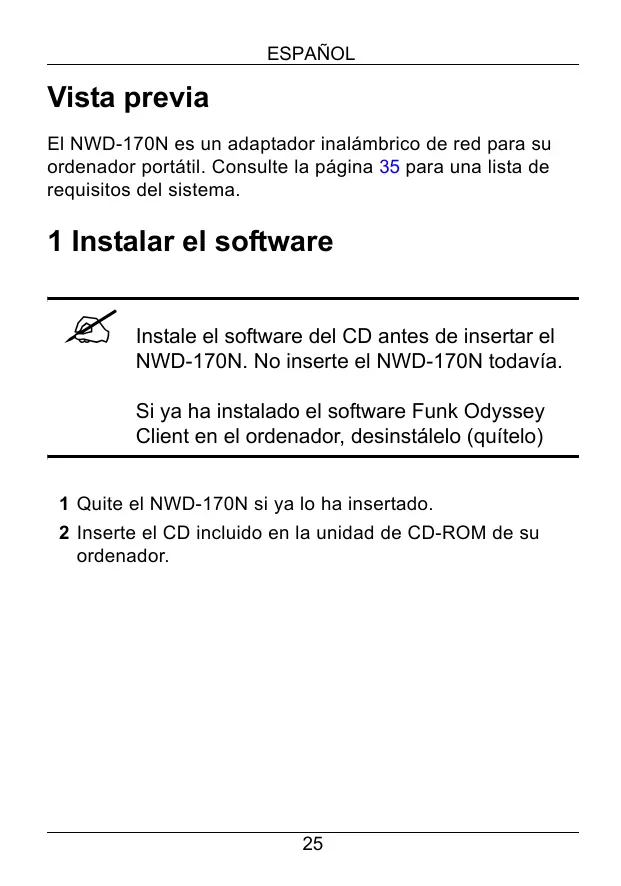

El NWD-170N es un adaptor inalámbrico de red para su ordinador portátil. Consulte la网页 35 para una lista de requisitos del sistema.

1 Instalar el software

Instale el software del CD antes de insertar el NWD-170N. No inserte el NWD-170N todas.

Si ya ha instalado el software Funk Odyssey Client en el ordinador, desinstáleo (quítelo)

1 Quite el NWD-170N si ya lo ha insertado.
2 Inserte el CD incluido en launidad de CD-ROM de suordenador.

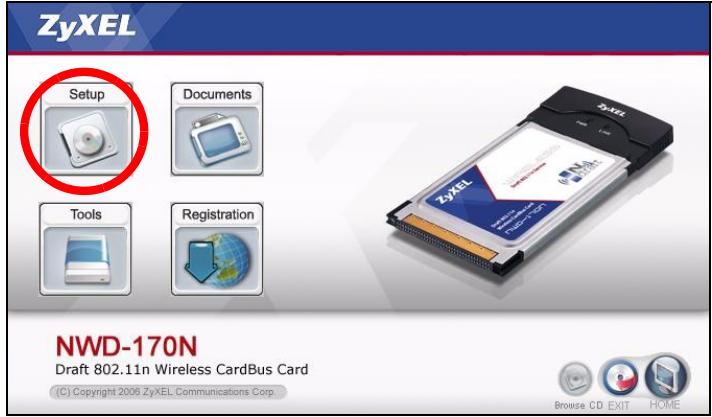

3 Cuando aparezca lasuma panta, haga clic en Setup para instalar la energia ZyXEL y el controlador.

Si la pantalla no aparece, busque y haga doble:, clic en autorun.exe.

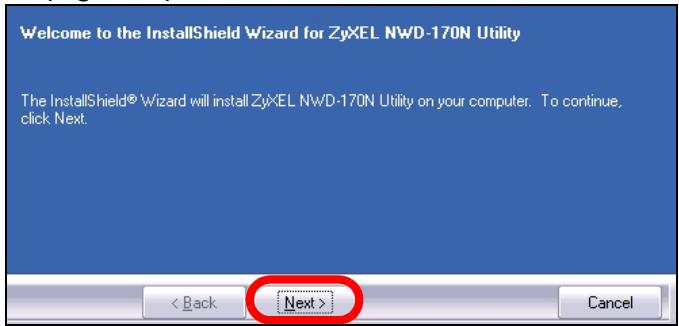

4 Cuando aparezca lasuma的意见 pantalla, hagablick en Next (Siguiente).

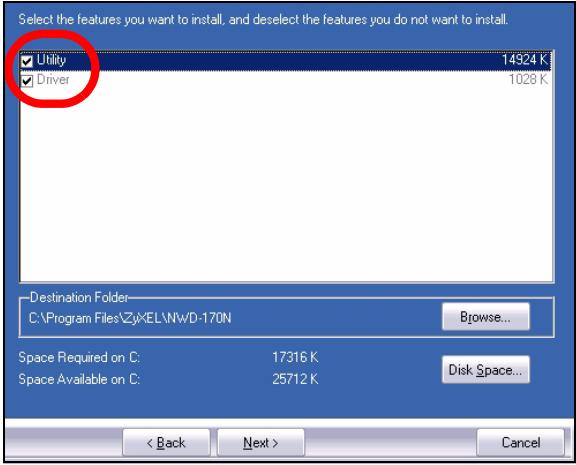

5 Seccione Driver (Controlador) y Utility (Utilidad) para instalar la energia y el controlador ZyXEL en suordenador. Si desea instalar el controlador solamente y utilizes Wireless Zero Configuration (WZC) con Windows XP, seleccione Driver (Controlador) solamente (ver Nota para sistemas de Windows XP). Hagablick en Next (Siguiente) para acceptar laubicacion del archivo

predeterminada o hagablick en Browse (Examiner) para seleccionar una carpeta distinta.

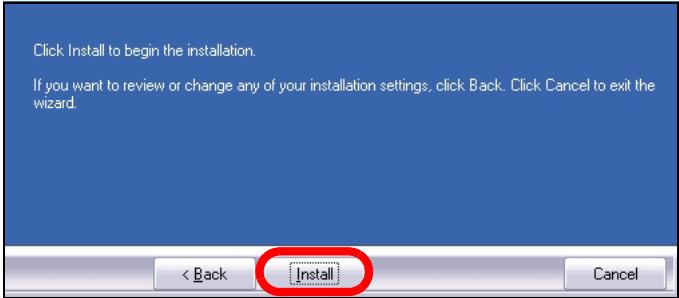

6 Haga cli en Install (Instalar).

Necesitará reinecer su ordinador tras la instalación de laheets ZyXEL. Asegúrese de haber guardado su trabajo antes de Continuing.

7 Cuando aparezca lasuma panta, haga tic en Finish (Finalizar) para pagar del instalador y reiniciar el ordinador.

InstallShield Wizard Complete

No instale el hardware hasta que haya instalado el software del CD.

1 Localice una ranura para tarjetas libre en su ordinador.
2 Con los conectores mirando hacia la ranura y elazo de los LEDs hacia arriba, inserte el NWD-170N en la ranura. Los LEDs (luces) del NWD-170N se encenderan si está bien insertado.

Nunca doble, tuerza o fuercé el NWD-170N en la ranura.

Si los LEDs del NWD-170N no se encienden\ tras haber instalado lailers y el NWD-170N\ quite el NWD-170N y vuela a insertarlo.

3 Conectar a una red inalámbrica

Tras instalar la utilizd ZyXEL e insertar el NWD-170N, aparecerá un icono en la bandeja del sistema.

Si el icono no aparece, desinstale y vuelva a instalar la calidad. Consulte la Guía del usuario para comprar como desinstalar la calidad.

El NWD-170Nocularmente una red o redes disponible(s) y se conectará a una red inalámbrica que noonga la seguridad habititada. Sin embargo, esta red inalámbrica pueda no estar connectada a Internet.

Si el color del icono es rojo, no está conectado a una red inalámbrica.

Si el color del icono es verde, ya está conectado a una red inalámbrica.

Realice these pasos para selectionar y connectarse a una red inalámbrica.

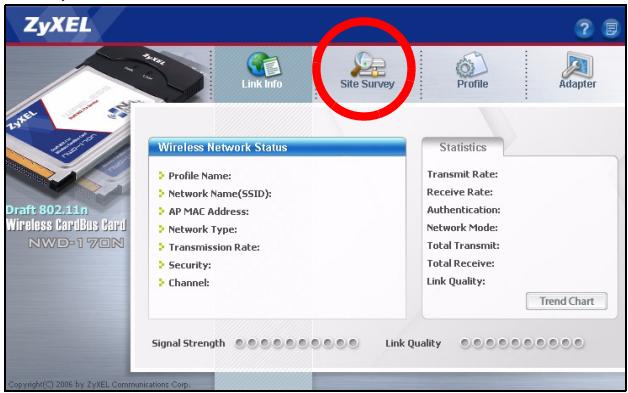

1 Haga dobleblick en el icono . Aparecerá la pantalla Link Info (Información de la connexion) de la utilizad ZyXEL. Hagablick en la ficha Site Survey (búsqueada de sitios).

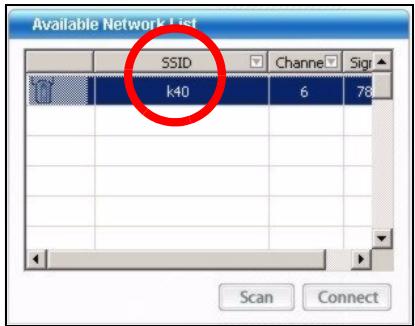

2 Aparecerá(n) la(s) red(es) disponible(s) en la Available Network List (Lista de redes disponibles).

SSID significa Service Set Identity y es el nombre de la red inalábrica.

3 Si una red inalámbrica no tiene seguridad, aparecerá uno de los siguientes iconos jusqu'à su entrada en la lista.

Si una red inalámbrica tiene seguridad, aparecerá uno de los siguientes iconos jusqu'à su entrada en la lista.

Elija la red a la que se desee conectar y haga dobleblick en su entrada en la lista.

4 Si una red no tiene seguridad, aparecerá la pantalla Link Info (Información de la connexion). Vaya al paso 6.

5 Si una red tiene seguridad, aparecerá la pantalla de configuración de sécurité. Necesitará introducir la información decurity para conectarse a la red. Obtenga esta información del administrador de red. Asegúrese de introducir la información exactamente como se le ha entregado.
6 Para acceder a Internet, abra su explorador de Internet yriba la URL de un situ web en la barra de direcciones. La red deben estar connectada a Internet.

Address http://www.zyoxel.com

Si el Sitio Web aparece correctamente, se ha conectado a Internet con exito.

Notapara.usuariosdeWindowsXP

Si desea utilizar WZC, deshabilite la utilizd ZyXEL (si la tiene instalada) o simplement instale solo el controlador.

• Para desactivar la utilizad ZyXEL, haha啉 con el botón derecho en el icono y selección Exit (Salir). Para hacerla utiliser ZyXEL de nuevo, haha dobleblick en el icono en su escritorio o Hera啉 en Inicio, (Todos los) programas, ZyXEL NWD-170N Wireless Adapter Utility, ZyXEL NWD-170N Wireless Adapter Software.
• Para instalar el controlador solamente, seleccione Driver (Controlador).

Requisitos del sistema

Antes de la instalación, asegúrese de que tiene un equipo en el que se cumplen los siguientes requisitos:

• Pentium II a 300 MHz o superior
• Ranura para tarjetas PCMCIA
• Un minimo de 20 MB disponibles de espacio en disco duro
• Un minimo de 128 MB RAM
• Una unidad CD-ROM
• Windows 2000 o Windows XP

Procedimiento para ver las certifications de un producto

1 Vaya a www.zyxel.com.
2 Seleccione el producto que desea en el cuadro de lista desplegable que se encuentra en la网页 principal de ZyXEL para Obtener acces a la网页 deicho producto.
3 Selecciona la certificacion que desea ver en esta pagina.
