MANUAL DE USUARIO FWEC1 DAIKIN

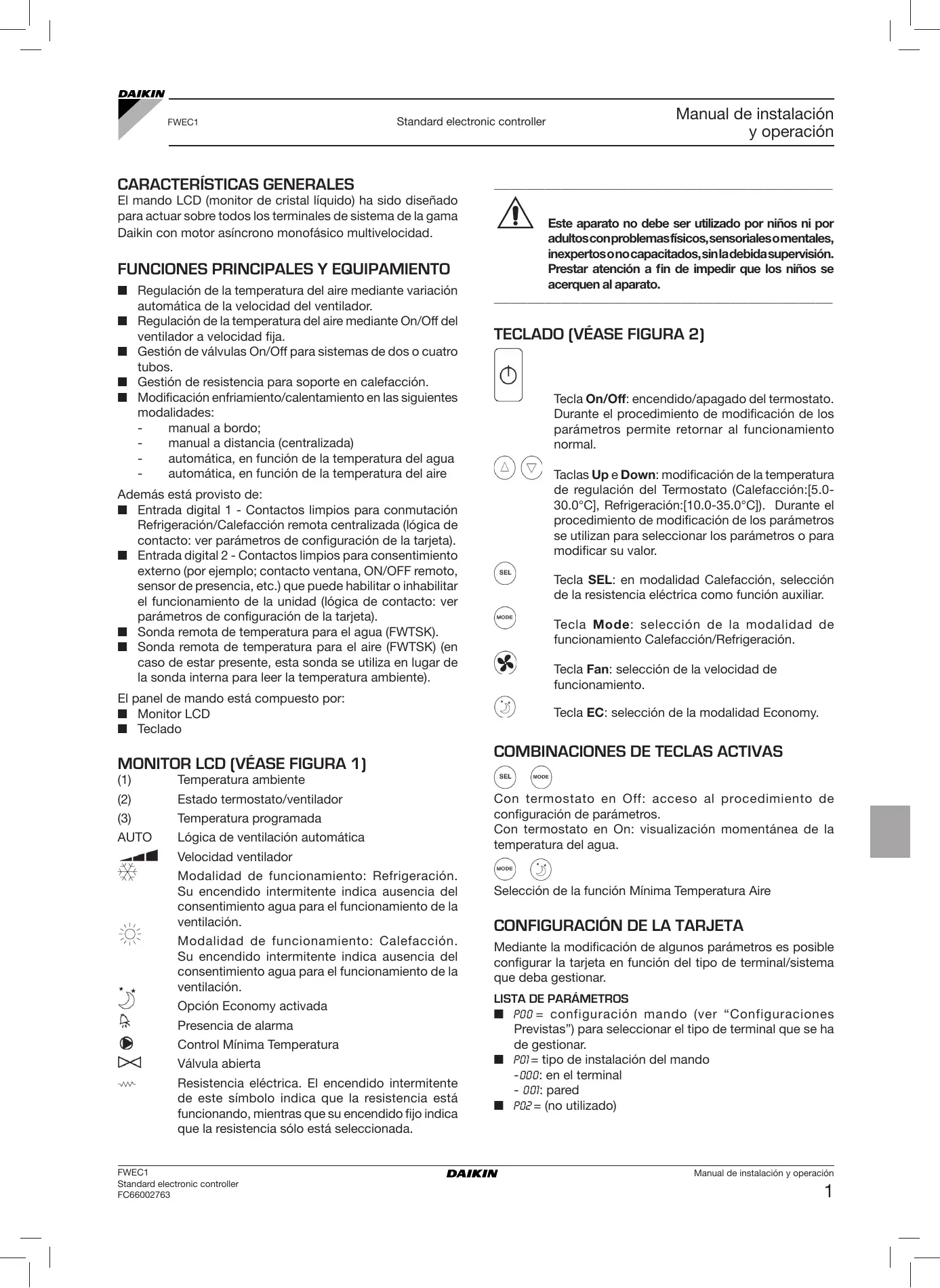

Manual de instalación y operación
FWEC1 MANDO LCD PARA TERMINALES Español
El mando LCD (monitor de cristal líquido) ha sido diseñado para actuar sobre todos los terminales de sistema de la gama
Daikin con motor asíncrono monofásico multivelocidad.
FUNCIONES PRINCIPALES Y EQUIPAMIENTO
■ Regulación de la temperatura del aire mediante variación automática de la velocidad del ventilador. ■ Regulación de la temperatura del aire mediante On/Off del ventilador a velocidad fija. ■ Gestión de válvulas On/Off para sistemas de dos o cuatro tubos. ■ Gestión de resistencia para soporte en calefacción. ■ Modificación enfriamiento/calentamiento en las siguientes modalidades: manual a bordo; manual a distancia (centralizada) automática, en función de la temperatura del agua automática, en función de la temperatura del aire Además está provisto de: ■ Entrada digital 1 - Contactos limpios para conmutación Refrigeración/Calefacción remota centralizada (lógica de contacto: ver parámetros de configuración de la tarjeta). ■ Entrada digital 2 - Contactos limpios para consentimiento externo (por ejemplo; contacto ventana, ON/OFF remoto, sensor de presencia, etc.) que puede habilitar o inhabilitar el funcionamiento de la unidad (lógica de contacto: ver parámetros de configuración de la tarjeta). ■ Sonda remota de temperatura para el agua (FWTSK). ■ Sonda remota de temperatura para el aire (FWTSK) (en caso de estar presente, esta sonda se utiliza en lugar de la sonda interna para leer la temperatura ambiente). El panel de mando está compuesto por: ■ Monitor LCD ■ Teclado
Lógica de ventilación automática
Velocidad ventilador Modalidad de funcionamiento: Refrigeración. Su encendido intermitente indica ausencia del consentimiento agua para el funcionamiento de la ventilación. Modalidad de funcionamiento: Calefacción. Su encendido intermitente indica ausencia del consentimiento agua para el funcionamiento de la ventilación. Opción Economy activada Presencia de alarma Control Mínima Temperatura Válvula abierta Resistencia eléctrica. El encendido intermitente de este símbolo indica que la resistencia está funcionando, mientras que su encendido fijo indica que la resistencia sólo está seleccionada.
Manual de instalación y operación
____________________________________________________________
Este aparato no debe ser utilizado por niños ni por adultos con problemas físicos, sensoriales o mentales, inexpertos o no capacitados, sin la debida supervisión.
Prestar atención a fin de impedir que los niños se acerquen al aparato. ____________________________________________________________
Tecla On/Off: encendido/apagado del termostato.
Durante el procedimiento de modificación de los parámetros permite retornar al funcionamiento normal. Taclas Up e Down: modificación de la temperatura de regulación del Termostato (Calefacción:[5.030.0°C], Refrigeración:[10.0-35.0°C]). Durante el procedimiento de modificación de los parámetros se utilizan para seleccionar los parámetros o para modificar su valor. Tecla SEL: en modalidad Calefacción, selección de la resistencia eléctrica como función auxiliar. Tecla Mode: selección de la modalidad de funcionamiento Calefacción/Refrigeración. Tecla Fan: selección de la velocidad de funcionamiento. Tecla EC: selección de la modalidad Economy.
COMBINACIONES DE TECLAS ACTIVAS Con termostato en Off: acceso al procedimiento de configuración de parámetros.
Con termostato en On: visualización momentánea de la temperatura del agua. Selección de la función Mínima Temperatura Aire
CONFIGURACIÓN DE LA TARJETA Mediante la modificación de algunos parámetros es posible configurar la tarjeta en función del tipo de terminal/sistema que deba gestionar.
LISTA DE PARÁMETROS ■ P00 = configuración mando (ver “Configuraciones Previstas”) para seleccionar el tipo de terminal que se ha de gestionar. ■ P01 = tipo de instalación del mando - 000: en el terminal - 001: pared ■ P02 = (no utilizado)
Manual de instalación y operación
■ P03 = zona neutra [20-50 °C/10]; parámetro utilizado en caso de configuraciones con conmutación refrigeración/calefacción automática en función de la temperatura del aire.
■ P04 = sonda agua: - 000: no prevista - 001: prevista Sobre la base del valor programado se gestionará adecuadamente la respectiva alarma sonda y consentimiento para la resistencia eléctrica. ■ P05 = lógica de utilización Entrada digital 1 - Contactos limpios para conmutación Refrigeración/Calefacción: - 000: (abierto/cerrado) = (Refrig./Calef.) - 001: (abierto/cerrado) = (Calef./Refrig.) ■ P06 = lógica de utilización Entrada digital 2 - Contactos limpios para conmutación On/Off: - 000: (abierto/cerrado) = (On/Off) - 001: (abierto/cerrado) = (Off/On)
PROCEDIMIENTO DE CONFIGURACIÓN DE LOS PARÁMETROS
■ Poner el termostato en Off
■ Utilizar las teclas
para modificar el valor.
■ Pulsar para guardar el nuevo valor programado o para anular la modificación.
■ Una vez concluida la modificación de los parámetros correspondientes, pulsar la tecla procedimiento. NOTA
La duración del procedimiento de parametrización es limitada.
Una vez cumplido dicho lapso (aprox. 2 minutos) el termostato será devuelto al estado Off conservando sólo las modificaciones guardadas.
CONFIGURACIONES PREVISTAS (PARÁMETRO P00)
El mando LCD puede ser configurado de diferentes modos según el tipo de sistema. Las diferentes configuraciones se obtienen configurando adecuadamente el parámetro P00 (ver el procedimiento de configuración de los parámetros de mando).
Válvula: NO Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: LOCAL MANUAL
■ Pulsar simultáneamente las teclas
Indicación de nivel:
1 = introducir contraseña
■ Utilizar las teclas para modificar el valor del monitor hasta llegar al valor de contraseña 10, a continuación pulsar
. Si la contraseña es correcta se obtendrá el acceso a los parámetros. Valor parámetro seleccionado Parámetro seleccionado: P....
Indicación de nivel:
001= introducir contraseña
■ Pulsar para activar la modificación del parámetro (el valor comenzará a destellar).
Indicación de nivel:
003= introducir contraseña
Válvula: NO Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: NO Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AGUA
Válvula: NO Resistencia: NO Velocidad ventilación: 4 Lógica de conmutación verano/invierno: LOCAL MANUAL
■ Utilizar las teclas para examinar los diferentes parámetros (ver “Lista de Parámetros” arriba presentada).
Manual de instalación y operación
Válvula: NO Resistencia: NO Velocidad ventilación: 4 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: NO Resistencia: NO Velocidad ventilación: 4
Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AGUA Tubos sistema: 2
Válvula: NO Resistencia: SÍ Velocidad ventilación: 3 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: NO Resistencia: SÍ Velocidad ventilación: 3 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: NO Resistencia: sí Velocidad ventilación: 3 Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AIRE
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AGUA
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 4 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 4 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 4
Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AGUA Tubos sistema: 2
Válvula: 3 VÍAS Resistencia: SÍ Velocidad ventilación: 3 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: 3 VÍAS Resistencia: SÍ Velocidad ventilación: 3 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: 3 VÍAS Resistencia: SÍ Velocidad ventilación: 3 Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AIRE
Válvula: NO Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: NO Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: NO Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AIRE
Válvula: NO Resistencia: NO Velocidad ventilación: 4 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: NO Resistencia: NO Velocidad ventilación: 4 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: NO Resistencia: NO Velocidad ventilación: 4
Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AIRE Manual de instalación y operación
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AIRE
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 + CN (CONVECCIÓN NATURAL) Lógica de conmutación verano/invierno: LOCAL MANUAL
Válvula: 2/3 vías Resistencia: NO Velocidad ventilación: 3 + CN (CONVECCIÓN NATURAL) Lógica de conmutación verano/invierno: DISTANCIA MANUAL
Válvula: 2/3 VÍAS Resistencia: NO Velocidad ventilación: 3 + CN (CONVECCIÓN NATURAL)
Lógica de conmutación verano/invierno: AUTOMÁTICA LADO AIRE LÓGICAS CONMUTACIÓN REFRIGERACIÓN/CALEFACCIÓN Existen cuatro diferentes lógicas de selección de la modalidad di funcionamiento del termostato, definidas en función de la configuración programada en el mando:
■ Local manual: elección efectuada por el usuario mediante la tecla ■ Distancia manual: en función del estado de la entrada Digital 1 (lógica contacto: ver parámetros de configuración de la tarjeta). ■ automática, en función de la temperatura del agua
NOTA En caso de activarse la alarma sonda agua, el control de la modalidad retorna momentáneamente a la modalidad Local.
■ automática, en función de la temperatura del aire: Verano Invierno
- Set es la temperatura programada mediante las flechas - ZN es la zona neutra (parámetro P03) La modalidad de funcionamiento del termostato es indicada en el monitor por los símbolos (calefacción).
Válvula: NO Resistencia: SÍ Velocidad ventilación: 3
Lógica de conmutación verano/invierno: LOCAL MANUAL LÓGICAS Manual de instalación y operación
El controlador puede gestionar terminales de tres o cuatro velocidades de ventilación
El funcionamiento de la ventilación está vinculado al control de la temperatura del agua del sistema. En función de la modalidad de trabajo, los umbrales de consentimiento serán diferentes en calefacción y refrigeración.
SELECCIÓN VELOCIDAD DE FUNCIONAMIENTO Utilizando la tecla Fan siguientes velocidades:
es posible elegir entre las
■ AUTO Vel. automática: en función de la temperatura programada y de aquella del aire ambiente.
Con configuraciones de tres velocidades: en la cual: 1 = Velocidad mínima 2 = Velocidad mediana 3 = Velocidad máxima
CALENTAMIENTO ENFRIAMIENTO Temp. agua
La ausencia de este consentimiento, a la llamada del termostato, será indicada en el monitor mediante el destello del símbolo de la modalidad activada (
Con configuraciones de cuatro velocidades: en la cual: sm = Velocidad súper mínima
1 = Velocidad mínima 2 = Velocidad mediana 3 = Velocidad máxima
Dicho consentimiento es ignorado en caso de:
■ Sonda agua no prevista (P04 = 0) o en alarma por estar desconectada ■ Modalidad Refrigeración con configuraciones de cuatro tubos FORZAMIENTOS La normal lógica de ventilación será ignorada en caso de verificarse particulares situaciones de forzamiento que pueden ser necesarias para el correcto control de la temperatura o funcionamiento del terminal. Pueden verificarse:
ENFRIAMIENTO NOTA: En las configuraciones con cuatro velocidades y válvula o con tres velocidades + CN, la ventilación en calefacción es retardada en 0,5 °C para permitir la ejecución de una primera fase de convección natural.
■ NINGÚN SÍMBOLO: Vel. desactivada. Puede seleccionarse sólo en calefacción y con configuraciones de cuatro velocidades o de tres velocidades + CN, hace funcionar el terminal sólo en convección natural. ■
Vel. súper-mínima. Puede seleccionarse sólo con configuraciones de cuatro velocidades, utiliza como velocidad fija la súper-mínima.
■ con mando en la máquina (P01 = 0) y configuraciones con válvula: es mantenida la mínima velocidad disponible incluso una vez que se ha alcanzado la temperatura. ■ Mando en la máquina y configuraciones sin válvula: cada 10 minutos de detención del ventilador se efectúa un lavado de 2 minutos a velocidad media para permitir que la sonda aire efectúe una lectura más correcta de la temperatura ambiente. En Calefacción ■ Con resistencia activada: es forzada la ventilación a velocidad media. ■ Una vez apagada la resistencia: es mantenida durante 2 minutos una post ventilación a velocidad media (NOTA. Dicha ventilación será completada incluso en caso de apagarse el termostato o de conmutación a la modalidad refrigeración). MONITOR El display muestra el estado del ventilador ■ Stb: ventilador en standby ■ On: ventilador encendido ■ noF: ventilador desactivado para trabajar sólo en convección natural
Vel. máxima NOTA En el caso de velocidad fija, la lógica de activación del ventilador será igual a aquella de la lógica automática. FWEC1 Standard electronic controller FC66002763
Manual de instalación y operación
El display muestra la velocidad de funcionamiento (con eventual indicación de la lógica “automática”) activada o seleccionada (en el caso de ventilador en stand-by).
RESISTENCIA ELÉCTRICA La resistencia eléctrica es un dispositivo que se gestiona como posible soporte durante la fase de calefacción.
SELECCIÓN En caso de estar prevista por la configuración, la resistencia puede
ser seleccionada en calefacción mediante la tecla Sel
NOTA: En caso de que la velocidad activada sea diferente de aquella seleccionada por el usuario (por ej. en caso
de forzamiento), pulsando la tecla aparecerá esta
última; al pulsar nuevamente la tecla cambiará dicha programación.
VÁLVULA El controlador puede gestionar válvulas de dos o tres vías de tipo
ON/OFF con tensión de alimentación del accionador de 230 V. APERTURA La apertura de la válvula es determinada en función del set de trabajo y de la temperatura del aire.
La utilización de la resistencia eléctrica, en caso de ser seleccionada por el usuario, depende de la llamada del termostato en función de la temperatura ambiente.
NOTA: La activación comporta un forzamiento de la ventilación.
CONSENTIMIENTO DEL AGUA CALENTAMIENTO ON ENFRIAMIENTO OFF Temp. agua
El consentimiento para la activación de la resistencia está relacionado con el control de la temperatura del agua. Se indica a continuación la respectiva lógica de consentimiento.
Este consentimiento no será dado en caso de que la sonda del agua no esté prevista o esté desconectada.
CALENTAMIENTO Temp. aire
MONITOR En el monitor aparecerán las siguientes informaciones: fijo
■ resistencia seleccionada por usuario: símbolo ■ resistencia activada: símbolo encendido intermitente.
CONSENTIMIENTO DEL AGUA El control de la temperatura del agua para el consentimiento a la apertura se refiere sólo a configuraciones con válvulas de tres vías y resistencia eléctrica. En dichas configuraciones se efectuará un control de la temperatura del agua en caso de:
■ Calefacción con resistencia: el funcionamiento de la resistencia comporta un forzamiento de la ventilación; por lo tanto, es necesario evitar que pase agua demasiado fría al terminal.
■ Post ventilación debida al apagado de la resistencia: mantenida hasta que se cumple el tiempo establecido, incluso en caso de cambio de la modalidad de funcionamiento, durante esta post ventilación el consentimiento del agua coincidirá con lo precedentemente indicado respecto de la ventilación.
MONITOR La indicación de válvula activada en el monitor será dada por el símbolo Manual de instalación y operación
En la función Economy está prevista una corrección del setpoint de 2,5 °C y un forzamiento a la mínima velocidad disponible para reducir el funcionamiento del terminal.
El mando gestiona dos tipos de alarmas, esto es:
■ Alarmas Graves: causan el apagado forzado del termostato ■ Alarmas No Graves: no fuerzan el apagado del termostato pero inhiben posibles funciones críticas.
■ Enfriamiento: set +2,5°C
■ Calentamiento: set – 2,5 °C ALARMAS GRAVES ACTIVACIÓN La función puede activarse pulsando la tecla
MONITOR En el monitor la función Economy es indicada por el símbolo
■ Cód. 01 = error sonda externa de temperatura del aire (si el termostato está instalado en la unidad).
■ Cód. 02 = error sonda interna de temperatura del aire (si el termostato está instalado en la pared y la sonda externa de temperatura del aire está desconectada).
CONTROL MÍNIMA TEMPERATURA Esta lógica permite controlar, con el termostato apagado, que la temperatura ambiente no descienda demasiado, forzando eventualmente el terminal en modalidad calefacción durante el tiempo necesario.
En caso de estar presente la resistencia eléctrica, ésta será utilizada sólo si precedentemente se la ha seleccionado como recurso en Calefacción. SELECCIÓN El control Mínima Temperatura puede seleccionarse, con el termostato apagado, pulsando simultáneamente las teclas . La misma combinación de teclas permite desactivar este funcionamiento. ACTIVACIÓN Si dicho control está seleccionado, el terminal se encenderá en caso de que la temperatura ambiente descienda por debajo de los 9 °C.
■ Cód. 03 = error sonda de temperatura del agua
NOTA: La indicación del código de alarma se vuelve visible sólo con termostato apagado.
PROCEDIMIENTO DE AUTODIAGNÓSTICO Este procedimiento permite verificar el correcto funcionamiento de cada una de las salidas del mando mismo.
Para ejecutar este procedimiento deberán aplicarse las siguientes indicaciones: ■ Poner el termostato en Off
Una vez que la temperatura haya retornado a un valor superior a los 10 °C el termostato regresará a la situación de Off.
NOTA: En caso de Off desde entrada digital esta lógica será inhibida.
■ Pulsar simultáneamente las teclas
Indicación de nivel:
1 = introducir contraseña
MONITOR El monitor muestra las siguientes informaciones
■ control Mínima Temperatura seleccionado: símbolo ■ control Mínima Temperatura activado: indicación DEFR
■ Utilizar las teclas para modificar el valor del display hasta llegar al valor de contraseña para el autodiagnóstico
. Aparecerá la siguiente pantalla:
■ Pulsar la tecla para encender en sucesión las diferentes salidas del termostato.
FWEC1 Standard electronic controller FC66002763
Manual de instalación y operación
Refrig./Calef. remoto
SA Válvula Calor / Resistencia / Vel.súper mínima
Segunda válvula Vel. súper-mínima ningún símbolo
ninguna salida activada
Es posible comprobar, una por una, las salidas del control electrónico observando el respectivo componente (por ej.: válvula, ventilador) o verificando la presencia de una tensión de 230 V en los bornes correspondientes.
para salir del procedimiento de
■ pulsar la tecla autodiagnóstico (después de algunos minutos el termostato saldrá automáticamente de todos modos).
■ Para conexiones de potencia utilizar cable con sección de 1 mm2 ■ Para entradas digitales utilizar cable tipo AWG 24 ■ Para alargamientos de sondas utilizar cable apantallado tipo AWG 24
Manual de instalación y operación
(ver anexo Esquemas Eléctricos) Tabla Configuraciones/Esquemas CONFIG.
Tabla Unidad/Esquemas
UNIDAD ESQUEMA FWL-M-V FC66002487 [1]
Manual de instalación y operación
ESQUEMAS ELÉCTRICOS INSTALACIÓN DEL MANDO EN PARED Tabla Unidad/Esquemas
Para efectuar la instalación del mando en pared es conveniente utilizar una caja eléctrica, colocándola detrás del mando, para alojar en ella los cables.
NOTA: antes de efectuar la instalación se deberá quitar con mucho cuidado la película protectora del display; esta operación puede provocar la aparición de aureolas oscuras en el display que desaparecen después de algunos segundos y no significan que el mando sea defectuoso.
Enlaces eléctricos a cargo del instalador
BU Negro (Vel. Máxima)
Común entradas digitales
Instrucciones para efectuar el montaje
■ Quitar el tornillo de cierre del mando (véase figura 4)
Contacto auxiliar exterior
■ En caso de utilizar una caja tipo porta-bloque de conectores 503, pasar los cables a través de la ranura de la base del mando y fijar mediante los respectivos agujeros. (véase figura 5).
F Fusible (no suministrado)
IL Interruptor de línea (no suministrado)
IPM Tarjeta de potencia para unidades tipo UTN KP Tarjeta de potencia para gestionar 4 terminales
MS Microinterruptor Flap
RHC Rojo (Vel. Mínima)
Temp. Funcionamiento
Rango 0-50°C SA Sonda Aire
Temp. Almacenamiento
Rango -10-60°C SC Caja de cableados
TSA Termostato de seguridad automático
TSM Termofusible de seguridad
4000 V dieléctrico bobina-relé
Temperatura ambiente máx.: 105 °C V1
VC Válvula solenoide Refrigeración
VH Válvula solenoide Calefacción
Sondas de Temperatura
VHC Salidas de potencia
Relè para resistencia eléctrica
Manual de instalación y operación
■ De lo contrario se deberá perforar la pared en que se desea instalar el mando, en correspondencia con los ojales de fijación (5 x 8 mm) presentes en la base del mando; pasar los cables a través de la ranura de la base y fijarla con tornillos en la pared (en los agujeros precedentemente practicados). (véase figura 6).
■ Efectuar las conexiones eléctricas en la bornera del terminal siguiendo las indicaciones del respectivo esquema. ■ Cerrar nuevamente el mando utilizando para ello el respectivo tornillo.
90-250 Vca 50/60 Hz Alimentación
