BRIGGS & STRATTON 2700 PSI - Limpiador de alta presion BRIGGS & STRATTON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiadora de alta presión
Presión máxima	2700 PSI
Caudal de agua	2.3 GPM (Galones por minuto)
Tipo de motor	Motor a gasolina Briggs & Stratton
Dimensiones aproximadas	60 x 40 x 40 cm
Peso	30 kg
Compatibilidades	Accesorios de limpieza de alta presión estándar
Funciones principales	Limpieza de superficies exteriores, desengrasado, eliminación de suciedad persistente
Mantenimiento y limpieza	Verificar regularmente el filtro de agua, limpiar la boquilla, cambiar el aceite del motor según el manual
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del fabricante y distribuidores autorizados
Seguridad	Usar gafas de protección, no dirigir el chorro hacia uno mismo o hacia otras personas
Información general	Garantía de 2 años, uso recomendado para tareas de limpieza doméstica

Preguntas frecuentes - BRIGGS & STRATTON 2700 PSI BRIGGS & STRATTON

¿Qué hacer si la hidrolavadora no arranca?

Verifique que el tanque de combustible esté lleno y que el motor esté en posición 'ON'. Asegúrese también de que el cable de alimentación esté correctamente conectado.

¿Cómo resolver un problema de baja presión de agua?

Verifique los filtros y las mangueras en busca de obstrucciones. Asegúrese de que se esté utilizando la boquilla correcta y que la llave de agua esté completamente abierta.

¿Por qué se apaga el motor durante el uso?

Esto puede deberse a una falta de combustible o a un filtro de combustible obstruido. También verifique el estado de la bujía.

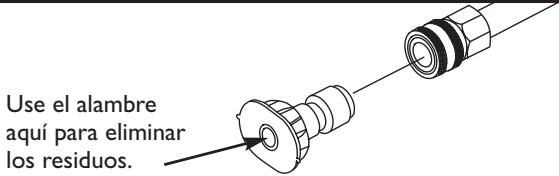

¿Cómo limpiar las boquillas de pulverización?

Retire las boquillas y enjuáguelas con agua clara para eliminar los residuos. También puede usar una aguja fina para destapar los orificios.

¿Qué hacer si la hidrolavadora tiene fugas de agua?

Verifique los sellos y las conexiones en busca de fugas. Reemplace los sellos desgastados y ajuste las conexiones si es necesario.

¿Cómo almacenar la hidrolavadora en invierno?

Drene el agua del tanque y de las mangueras. Agregue un estabilizador de combustible y haga funcionar el motor durante unos minutos para protegerlo.

¿Cuál es la presión máxima que puede generar el BRIGGS & STRATTON 2700 PSI?

Este modelo puede generar una presión de hasta 2700 PSI, lo que lo hace adecuado para tareas de limpieza difíciles.

¿Cómo cambiar el aceite del motor?

Desenrosque el tapón de drenaje y deje que el aceite se escurra. Reemplace con aceite nuevo siguiendo las especificaciones del manual del usuario.

¿Qué tipo de combustible usar para el BRIGGS & STRATTON 2700 PSI?

Utilice gasolina sin plomo de buena calidad con un índice de octano mínimo de 87.

MANUAL DE USUARIO BRIGGS & STRATTON 2700 PSI BRIGGS & STRATTON

Símbolos de Riscos e Seus Significados Verifique se o bico preto de detergente de limpeza está instalado. Lave por 1 a 2 minutos.

Sistema Automático de Esfriamento (Alívio Térmico) Conecte o bico preto de detergente de limpeza. Sistema automático . . . Entrará em funcionamento quando a de esfriamento água atingir 52ºC-68ºC (125°F-155°F) LwA Medido . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104 dB(A)/pW LwA Garantido . . . . . . . . . . . . . . . . . . . . . . . . . .104 dB(A)/pW Antes de Cada Uso Limpe a entrada.

PRAZO DE GARANTIA

Uso Residencial 1 ano Uso Comercial 90 dias

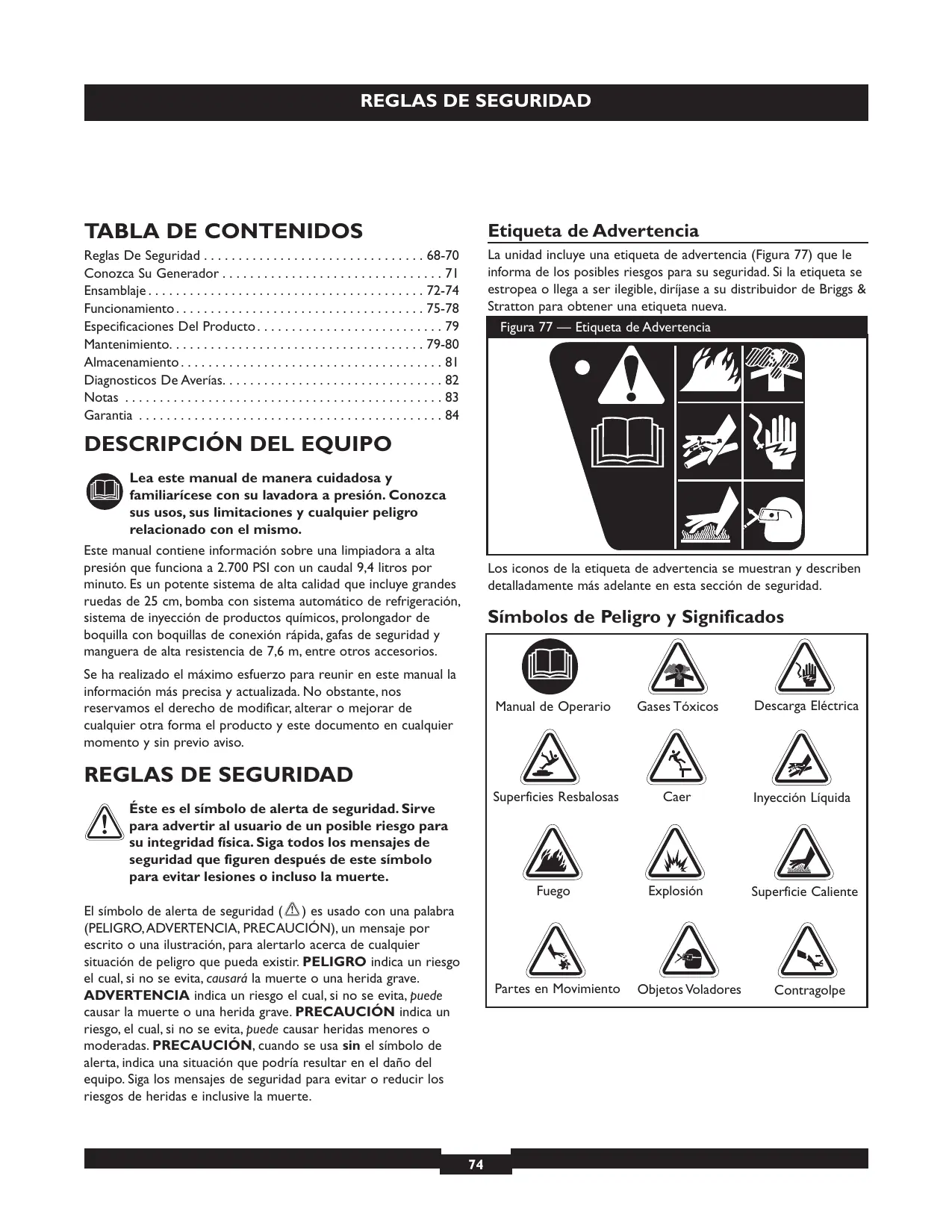

REGLAS DE SEGURIDAD

• Etiqueta de Advertencia Reglas De Seguridad p. 68
• -70 Conozca Su Generador p. 71
• Ensamblaje p. 72
• -74 Funcionamiento p. 75
• -78 Especificaciones Del Producto p. 79
• Mantenimiento p. 79
• -80 Almacenamiento p. 81
• Diagnosticos De Averías p. 82
• Notas p. 83
• Garantia La unidad incluye una etiqueta de advertencia (Figura 77) que le informa de los posibles riesgos para su seguridad. Si la etiqueta se estropea o llega a ser ilegible, diríjase a su distribuidor de Briggs & Stratton para obtener una etiqueta nueva. Figura 77 — Etiqueta de Advertencia p. 84

DESCRIPCIÓN DEL EQUIPO

Lea este manual de manera cuidadosa y familiarícese con su lavadora a presión. Conozca sus usos, sus limitaciones y cualquier peligro relacionado con el mismo. Este manual contiene información sobre una limpiadora a alta presión que funciona a 2.700 PSI con un caudal 9,4 litros por minuto. Es un potente sistema de alta calidad que incluye grandes ruedas de 25 cm, bomba con sistema automático de refrigeración, sistema de inyección de productos químicos, prolongador de boquilla con boquillas de conexión rápida, gafas de seguridad y manguera de alta resistencia de 7,6 m, entre otros accesorios. Los iconos de la etiqueta de advertencia se muestran y describen detalladamente más adelante en esta sección de seguridad. Símbolos de Peligro y Significados Se ha realizado el máximo esfuerzo para reunir en este manual la información más precisa y actualizada. No obstante, nos reservamos el derecho de modificar, alterar o mejorar de cualquier otra forma el producto y este documento en cualquier momento y sin previo aviso. Descarga Eléctrica Manual de Operario Gases Tóxicos Superficies Resbalosas Caer Inyección Líquida Fuego Explosión Superficie Caliente

REGLAS DE SEGURIDAD

Éste es el símbolo de alerta de seguridad. Sirve para advertir al usuario de un posible riesgo para su integridad física. Siga todos los mensajes de seguridad que figuren después de este símbolo para evitar lesiones o incluso la muerte. El símbolo de alerta de seguridad ( ) es usado con una palabra (PELIGRO, ADVERTENCIA, PRECAUCIÓN), un mensaje por escrito o una ilustración, para alertarlo acerca de cualquier situación de peligro que pueda existir. PELIGRO indica un riesgo el cual, si no se evita, causará la muerte o una herida grave. ADVERTENCIA indica un riesgo el cual, si no se evita, puede causar la muerte o una herida grave. PRECAUCIÓN indica un riesgo, el cual, si no se evita, puede causar heridas menores o moderadas. PRECAUCIÓN, cuando se usa sin el símbolo de alerta, indica una situación que podría resultar en el daño del equipo. Siga los mensajes de seguridad para evitar o reducir los riesgos de heridas e inclusive la muerte. Partes en Movimiento

Objetos Voladores Contragolpe

REGLAS DE SEGURIDAD

ADVERTENCIA ADVERTENCIA Al motor funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte. Algunas sustancias químicas o los detergentes pueden ser perjudiciales si inhalados o ingeridos, causando la náusea severa, desmayando o para envenenar. La gasolina y sus vapores son extremadamente inflamables y explosivos. El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte.

CUANDO AÑADA COMBUSTIBLE

• Apague el lavadora de presión (posición OFF) y déjelo enfriar al menos por 2 minutos antes de remover la tapa de la gasolina.
• Llene el tanque al aire libre.
• NO llene demasiado el tanque. Permita al menos espacio para la expansión del combustible.
• Mantenga la gasolina alejada de chispas, llamas abiertas, pilotos, calor y otras fuentes de ignición.
• NO encienda un cigarrillo o fume.

• Opere el lavadora de presión SOLAMENTE al aire libre.

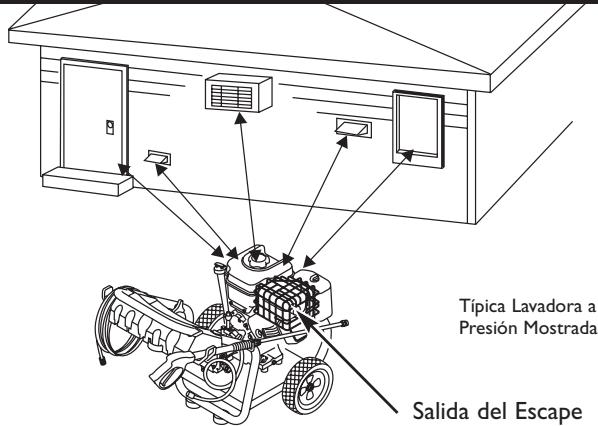

• Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse.
• NO opere el lavadora de presión dentro de un edificio o lugar cerrado, aunque haya puertas o ventanas abiertas.
• Utilice un respirador o máscara siempre que exista la posibilidad de inhalar vapores.
• Lea todas las instrucciones de la máscara para asegurarse de que le brindará la protección necesaria contra la inhalación de vapores nocivos.

CUANDO OPERE EL EQUIPO

• NO incline el motor o el equipo, de tal manera que la gasolina se pueda derramar.
• NO rocíe líquidos inflamables. ADVERTENCIA

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible vacío, o con la válvula para apagar el combustible, apagada (posición OFF). CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

El uso de lavadora de presión puede crear los charcos y superficies resbalosas. El rociado de la alta presión podría hacerlo caer si está muy cerca de la superficie de limpieza.

• Almacene alejado de calderas, estufas, calentadores de agua, secadoras de ropa u otros aparatos electrodomésticos que posean pilotos u otras fuentes de ignición, porque ellos pueden encender los vapores de la gasolina. ADVERTENCIA

• Mantenga la boquilla de rociado de 8 a 24 pulgadas de la superficie de limpieza.
• Opere y almacene esta unidad sobre una superficie estable.
• El área de limpieza deberá tener inclinaciones y drenajes adecuados para disminuir la posibilidad de caídas debido a superficies resbalosas.
• Sea extremadamente cuidadoso si usa la máquina lavadora a presión desde una escalera, andamio o cualquier superficie relativamente inestable.
• Sujete firmemente la pistola rociadora con ambas manos cuando aplique un rociado a alta presión para evitar lesiones cuando se produzca el retroceso de la pistola. El contacto del rocío con alambrado eléctrico puede tener como resultado electrocution.
• Mantenga el chorro del agua alejado de alambrados eléctricos, de lo contrario podrían ocurrir descargas eléctricas fatales.

REGLAS DE SEGURIDAD

ADVERTENCIA ADVERTENCIA El rápido repliegue del cable del arrancador (retroceso) impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. La corriente de agua de alta presión que produce este equipo pueden perforar la piel y sus tejidos profundos, ocasionando lesiones serias y posible amputación. La pistola rociadora contiene agua a alta presión incluso con el motor parado y el agua desconectada, que puede causar la herida.

• Antes de arrancar el motor, apunte SIEMPRE con la pistola rociadora hacia una dirección segura y apriete el gatillo para descargar la presión y evitar el retroceso.

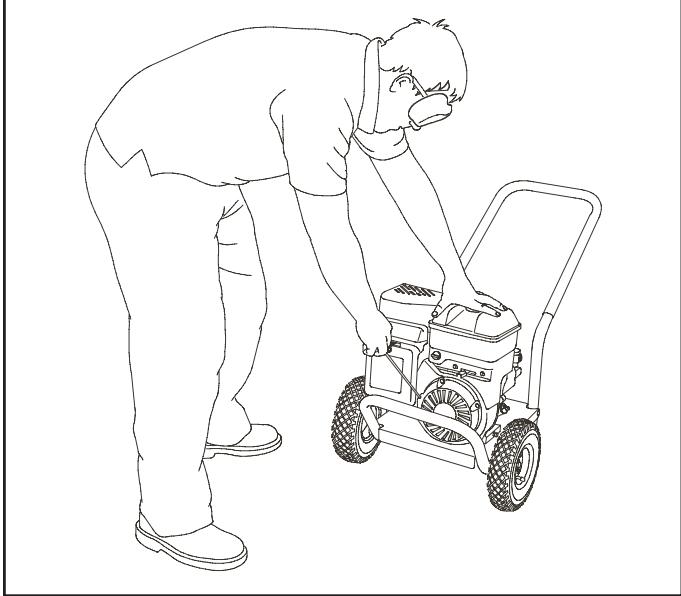

• Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuación, tire rápidamente de él para evitar su retroceso.
• Después que cada tentativa que empieza, donde motor falla de correr, siempre señalar el fusil en la dirección segura y el disparador del fusil del rocío del estrujón para liberar la presión alta.
• Sujete firmemente la pistola rociadora con ambas manos cuando aplique un rociado a alta presión para evitar lesiones cuando se produzca el retroceso de la pistola.

• NUNCA apunte la pistola a la gente, animales o plantas.
• NO permita en ningún momento que NIÑOS operen la máquina lavadora a presión.
• NUNCA repare la manguera de alta presión. Remplacela.
• NUNCA utilice ningún tipo de sellador para reparar una fuga en una conexión. Sustituya la junta tórica o la junta.
• Mantenga conectada la manguera a la máquina o a la pistola de rociado cuando el sistema esté presurizado.
• SIEMPRE que pare el motor, apunte con la pistola rociadora hacia una dirección segura y apriete el gatillo para descargar la presión y evitar el retroceso. Active el seguro del gatillo cuando no utilice la pistola. ADVERTENCIA ADVERTENCIA Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150ºF (65ºC). Quemaduras severas pueden ocurrir al hacer contacto. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio. Chispear involuntario puede tener como resultado el fuego o el golpe eléctrico. CUANDO AJUSTE O HAGA REPARACIONES A SU

MÁQUINA LAVADORA DE PRESIÓN

• Siempre desconecte el alambre de la bujía y colóquelo donde no pueda entrar en contacto con la bujía.

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del lavadora a presión, incluida la parte superior. CUANDO PRUEBE LA BUJÍA DEL MOTOR
• Utilice un comprobador de bujías homologado.
• NO comprueba la chispa sin la bujía instalada. ADVERTENCIA ADVERTENCIA El rociado de alta presión puede hacer que partículas pequeñas de pintura u otras partículas salgan disparadas y viajen a altas velocidades. El arrancador y otras piezas que rotan pueden enredar las manos, el pelo, la ropa, o los accesorios.

• Utilice siempre gafas de protección cuando utilice este equipo o si se encuentra cerca de donde se está utilizando.
• Antes de poner en marcha la limpiadora a presión, asegúrese de llevar gafas de protección adecuadas.

• NO use ropa suelta, joyas o elementos que puedan quedar atrapados en el arranque o en otras partes rotatorias.
• Ate para arriba el pelo largo y quite la joyería.

REGLAS DE SEGURIDAD

PRECAUCIÓN PRECAUCIÓN Hacer funcionar el motor a velocidades excesivas aumenta el riesgo de lesiones personales. El tratamiento inadecuado del lavadora de presión puede dañarlo y acortar su vida productiva.

• NO juegue con partes que puedan aumentar o disminuir la velocidad de mando.
• NO opere la máquina lavadora a presión con un valor de presión superior a su clasificación de presión.

• Si usted tiene alguna pregunta acerca de las finalidades de uso del generador, pregúntele a su concesionario o contacte a Briggs & Stratton Power Products.
• NUNCA deberán ser operadas las unidades con partes rotas o ausentes, o sin la caja o cubiertas de protección.
• NO eluda ningún dispositivo de seguridad de esta máquina.
• Antes de poner en marcha la máquina lavadora a presión en clima frío, revise todas las partes del equipo y asegúrese de que no se haya formado hielo sobre ellas.
• NUNCA mueva la máquina halando la manguera de alta presión. Utilice la manija que viene con la unidad.
• Revise que el sistema de combustible no presente fugas o signos de deterioro, como mangueras desgastadas o porosas, sujetadores flojos o ausentes, tapa o tanque dañados. Corrija todos los defectos antes de operar la máquina lavadora a presión.
• El equipo de alta presión está diseñado para ser utilizado UNICAMENTE con las partes autorizadas Briggs & Stratton Power Products. Si utiliza este equipo con partes que no cumplan con las especificaciones mínimas, el usuario asume todos los riesgos y responsabilidades. PRECAUCIÓN El lavadora de presión produce un rocío alto de la presión cuál riesgo de aumentos de la herida y dañe a la unidad.
• NO asegure la pistola de rociado en la posición (open = abierto).
• NO abandone la pistola de rociado cuando la máquina esté en funcionamiento.
• NUNCA utilice una pistola de rociado que no tenga un seguro para gatillo o protección para gatillo en su lugar y en buenas condiciones.
• Siempre asegúrese de que la pistola de rociado, boquillas y accesorios estén conectados correctamente. PRECAUCIÓN El rociado de alta presión puede dañar elementos frágiles, incluyendo el vidrio.
• NO apunte la pistola de rociado al vidrio cuando esté en el modo de rociado a chorro.
• NUNCA apunte la pistola a plantas.

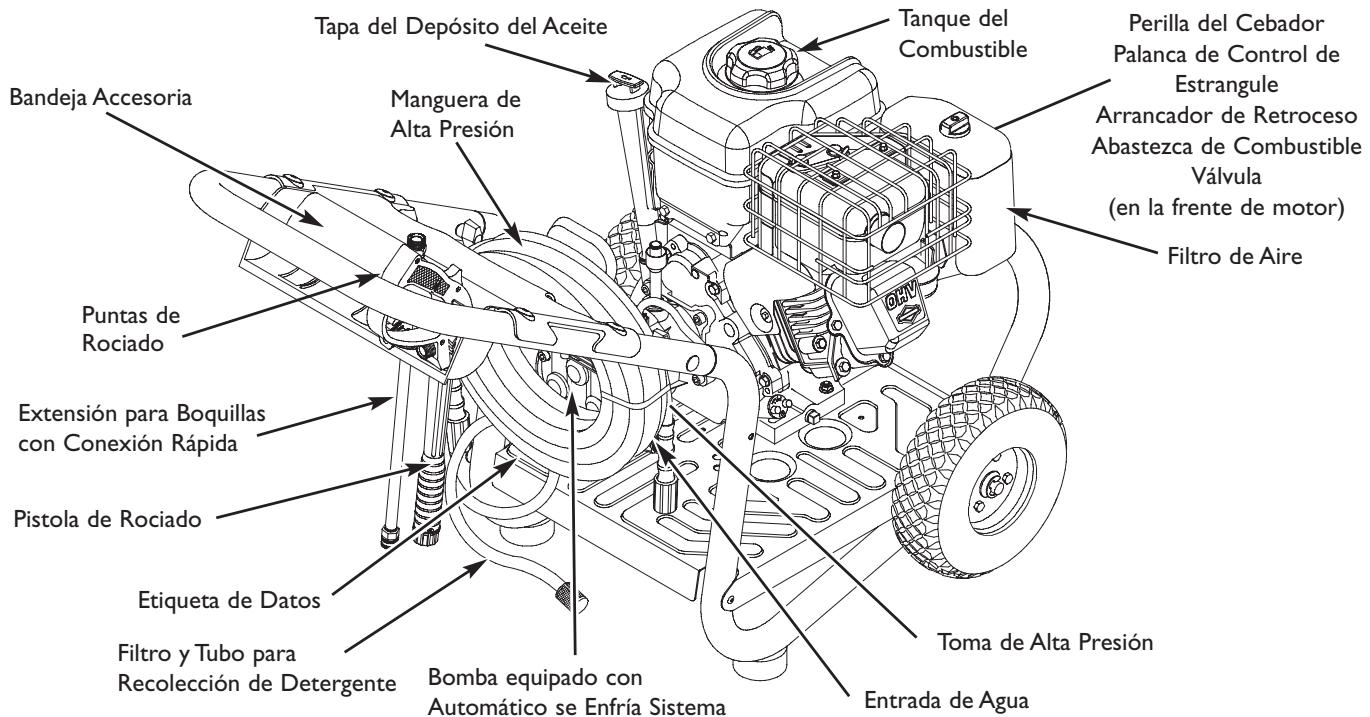

CONOZCA SU MAQUINA LAVADORA DE PRESION

CONOZCA SU MAQUINA LAVADORA DE PRESION

Lea el manual del operario y las reglas de seguridad antes de poner en marcha su máquina lavadora a presión. Compare las ilustraciones con su máquina lavadora a presión para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Guarde este manual para referencias futuras. Tanque del Combustible Tapa del Depósito del Aceite Bandeja Accesoria Manguera de Alta Presión Perilla del Cebador Palanca de Control de Estrangule Arrancador de Retroceso Abastezca de Combustible Válvula (en la frente de motor) Filtro de Aire Puntas de Rociado Extensión para Boquillas con Conexión Rápida Pistola de Rociado Etiqueta de Datos Filtro y Tubo para Recolección de Detergente Toma de Alta Presión Bomba equipado con Automático se Enfría Sistema Entrada de Agua Gatasde Seguridad (no mostrado) - Siempre use las gafas encerradas u otra protección de ojo cuando correr su arandela de la presión. Manguera de Alta Presión – Conecte un extremo a la pistola de rociado y el otro extremo a la toma de alta presión. Abastezca de Combustible Válvula - Esté acostumbrado a prende el combustible y lejos al motor. Arrancador de Retroceso – Usado para arrancar el motor manualmente. Automático se Enfría Sistema - Los ciclos regan por bomba cuando agua alcanza 125º-155ºF. Entibiar agua descargará de la bomba en el suelo. Este sistema previene el daño interno de bomba. Bandeja Accesoria – Proporciona convenient almacenamiento para el estándar y accesorios opcionales, tal como cepillos, las varitas de turbo, ect. Bomba – Desarrolla alta presión de agua. Entrada de Agua – Conexión para la manguera de jardín. Palanca de Control de Estrangule – Coloca el motor en modo de arranque para el arrancador de retroceso y detiene el motor en funcionamiento. Perilla del Cebador – Usada para arranque de motores fríos. Pistola de Rociado – Controla la aplicación de agua sobre la superficie de limpieza con el gatillo. Incluye cerrojo de seguridad. Puntas de Rociado – Detergente, 0º, 15º, 40º: para diferentes alta presión aplicaciones de limpieza. Tanque del Combustible – Llene el tanque con gasolina regular sin contenido de plomo en este punto. Tapa del Depósito del Aceite – Llene el motor con aceite aquí. Siempre habitación de hoja para la expansión del combustible. Toma de Alta Presión – Conexión para la manguera de alta presión. Etiqueta de Datos — Proporciona el modelo, revisión y el número de serie de lavadora de presion.Tenga por favor estos prontamente disponible cuándo llamar para la ayuda. Extensión para Boquillas con Conexión Rápida – Le permite usar cuatro boquillas de rociado diferentes. Filtro de Aire – El elemento de filtro tipo seco limita la cantidad de suciedad y polvo que se introduce en el motor. Filtro y Tubo para Recolección de Detergente – Usado para succionar detergente de la botella de químicos a la corriente de agua de baja presión.

PREPARANDO EL LAVADOR A

PRESIÓN PARA SU USO

IMPORTANTE: Lea totalmente el manual del operario antes que intente ensamblar u operar su lavador a presión. Desembale la Lavadora a Presión A prepara su arandela de la presión para la operación, usted necesitará a realiza estas tareas:

Saque todo el contenido de la caja de cartón, a excepción de la lavadora a presión.

Conecte manubrio y bandeja accesoria a unidad principal.

Añada aceite al motor.

Abra completamente la caja de cartón cortando cada una de sus esquinas de arriba abajo.

Añada gasolina al tanque de combustible.

Conecte manguera a alta presión a pistola rociadora y a bomba.

Conecte el suministro de agua a bomba.

Conecte boquilla la extensión al pistola rociadora.

Selecto/conecta rápido conecta boquilla a la extensión de la boquilla.

Saque la lavadora a presión de la caja de cartón. Contenido de la Caja Los Artículos que se Encuentran en la Caja Son:

Manguera de Alta Presión

Manubrio Conecte el Manubrio y Bandeja Accesoria

Bandeja Accesoria Plástica

Extensión de la Lanza con las Piezas de Conexión Rápida

Bolsa de accesorios (incluye lo siguiente):

Juego de mantenimiento

Acoplamientos para manguera

Bolsa con 4 Puntas de Rocío de Conexiones Rápidas Multicolores

Piezas para la manubrio (incluye lo siguiente): Perno del Soporte

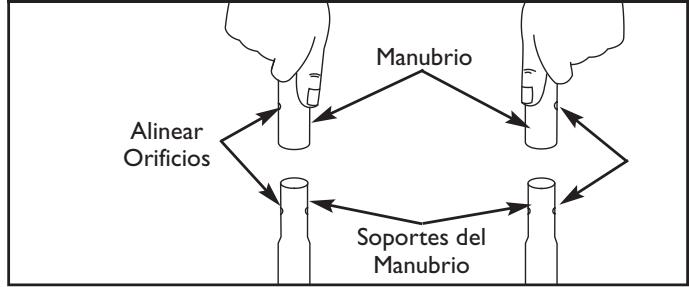

Pinzas de árbol (4) Coloque el manubrio sobre los soportes del mismo que ya están adheridos a la unidad principal. Asegúrese de que los orificios en el manubrio estén alineados con los orificios en los soportes del mismo manubrio (Figura 78). Figura 78 - Fijar el Manubrio a la Base Manubrio Alinear Orificios Soportes del Manubrio NOTA: Tal vez será necesario mover los soportes del manubrio de un lado a otro para alinear el manubrio de tal manera que pueda deslizarse sobre los soportes del mismo manubrio. Si una de las partes que se mencionan arriba se encuentran dañadas o hacen falta, diríjase al centro de servicio local de Briggs & Stratton.

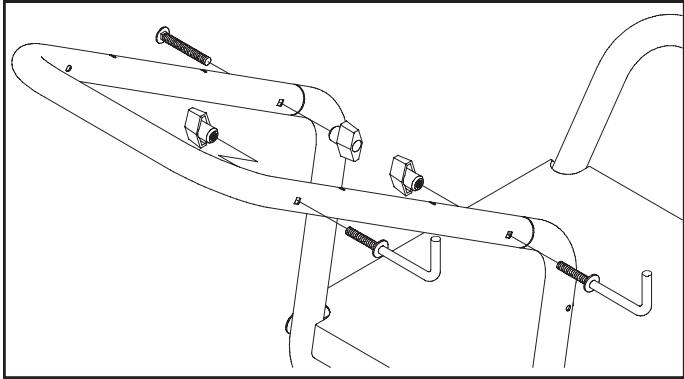

Inserte un perno de cabeza redonda en el orificio lateral derecho, desde el exterior de la unidad, y coloque un pomo de plástico desde la parte interior (vista desde la parte delantera de la unidad). Apriete a mano (Figura 79).

Figura 79 - Fijar el Pernos a la Manubrio

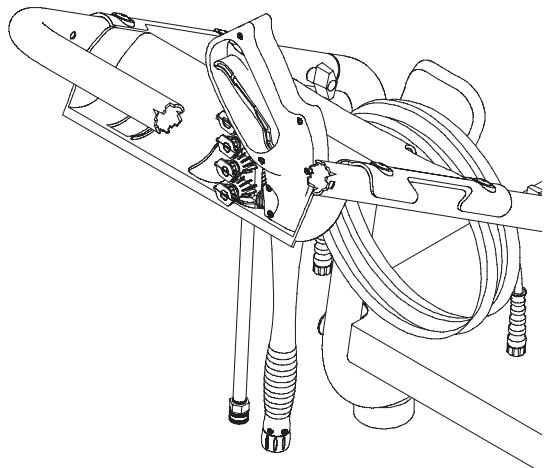

Coloque la bandeja de accesorios sobre los orificios del asa (vista desde la parte delantera de la unidad). Presione las pinzas de árbol para introducirlas en los orificios hasta que queden a nivel con la bandeja de accesorios (Figura 80). Figura 80 - Conecte Bandeja Accesoria Inserte un pernos en “L” por el orificio lateral izquierdo del asa (vista desde la parte delantera de la unidad) y coloque un pomo de plástico. Apriete el pomo a mano (Figura 79). Agregar Aceite al Motor y Combustible

Coloque la lavadora a presión sobre una superficie nivelada. PRECAUCIÓN Cualquier intento para arancar el motor antes de haberle proporcionado el mantenimiento apropiado con el aceite recomendado, podría ocasionar la falla del motor.

• Consulte el manual del operario del motor para añadir al motor el aceite y el combustible recomendado
• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía.

Consulte el manual del operario del motor para añadir al motor el aceite y el combustible recomendado. NOTA: Verifique el aceite del motor de manera frecuente cuando éste se esfuerce demasiado. Consulte el manual del operario del motor para conocer cuáles son las recomendaciones al respecto.

MONTAJE Figura 84 — Conectar la Manguera del Jardín a la Entrada de Agua IMPORTANTE: Usted deberá armar conectar todas las mangueras antes de darle arranque al motor. La bomba resultará dañada si arranca el motor sin tener todas las mangueras conectadas y el suministro agua abierto.

1. Retroceda la manguera a alta presión y conecte a la base de la

pistola rociadora (Figura 81). Apriete con la mano. Figura 81 - Conecte la Manguera a Alta Presión a la Pistola Rociadora

6. Conecte la manguera del jardín (longitud máxima: 15 m) a la

entrada de agua (Figura 84).Tire hacia atrás del anillo del conector rápido, inserte el acoplamiento en la bomba y suelte el anillo.Tire de la manguera para comprobar que la conexión sea firme. Conecte aquí la manguera a alta presión PRECAUCIÓN

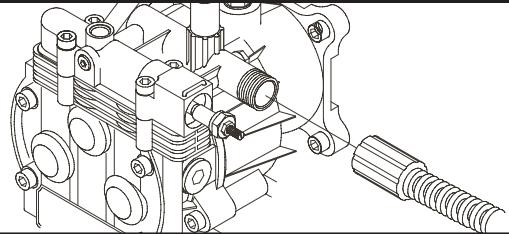

2. Conecte el otro extremo de la manguera a alta presión, a la salida

de alta presión de la bomba (Figura 82).Apriete con la mano. DEBE haber por lo menos diez pies de manguera de jardín libre entre la entrada de agua de la lavadora a presión y cualquier dispositivo de control de flujo de agua, sea el caso de un conector 'Y' o de cualquier otro tipo de válvula. Figura 82 - Conectar la Manguera de Alta Presión a la Toma de Agua

• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía.

7. ABRA el agua, apunte con la pistola hacia una dirección segura

y apriete el gatillo para eliminar el aire y las impurezas del sistema de bombeo. ADVERTENCIA El rociado de alta presión puede hacer que partículas pequeñas de pintura u otras partículas salgan disparadas y viajen a altas velocidades.

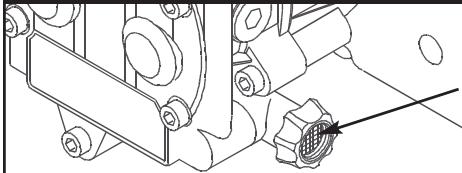

3. Antes de que conecte la manguera de jardín a la entrada de

agua, inspeccione el colador de la entrada (Figura 83). Limpie el colador si tiene residuos o solicite su remplazo si está dañado. NO HAGA FUNCIONAR LA MÁQUINA LAVADORA A PRESIÓN SI EL COLADOR DE LA ENTRADA ESTÁ DAÑADO.

• Utilice siempre gafas de protección cuando utilice este equipo o si se encuentra cerca de donde se está utilizando.
• Antes de poner en marcha la limpiadora a presión, asegúrese de llevar gafas de protección adecuadas. Figura 83 - Inspeccione la Rejilla de Entrada Lista de Revision Previa al Arranque Motor Inspeccione la rejilla de entrada. NO la use si está dañada, límpiela si se encuentra sucia. Revise la unidad para asegurarse que ha llevado a cabo los siguientes procedimientos:

Asegúrese de leer las secciones "Instrucciones de Seguridad" y "Cómo Usar Su Lavadora A Presión" antes de usar la máquina lavadora a presión. Cerciórese el manecilla es seguro.

4. Haga correr el agua a través de la manguera de su jardín por

30 segundos para limpiar cualquier escombro que se encuentre en ella. Corte el agua.

IMPORTANTE: Hace no agua de parar de siphon para el abastecimiento de agua. Use agua SOLO fría (menos que 100°F). Revise que haya sido depositado aceite y esté al nivel correcto en la caja del cigüeñal del motor.

Deposite la gasolina adecuada en el tanque del combustible.

Revise que todas las conexiones de las mangueras (alta presión y suministro de agua) estén apretadas correctamente y que no existan dobleces, cortes o daño de la manguera de alta presión.

Proporcione el suministro de agua adecuado.

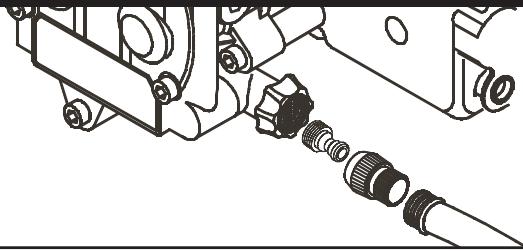

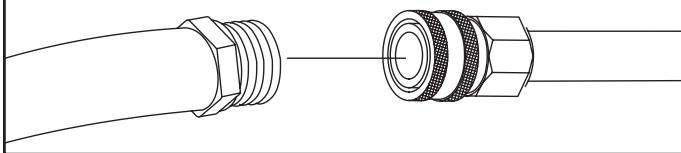

5. Conecte el conector rápido hembra a la manguera del jardín

Conecte el conector rápido macho a la entrada de agua de la bomba (Figura 84).

CÓMO USAR SU MÁQUINA

LAVADORA A PRESIÓN

Cómo Darle Arranque a su Máquina Lavadora a Presión Para darle arranque a su máquina lavadora a presión movida a motor por primera vez, siga estas instrucciones paso a paso. Esta información acerca del arranque inicial también se aplica cuando vaya a darle arranque al motor después de haber dejado de la máquina lavadora a presión fuera de uso por al menos un día. Si tiene algún problema para hacer funcionar la limpiadora a presión, diríjase al centro de servicio local de Briggs & Stratton. Ubicación del Lavadora a Presión

1. Coloque la máquina lavadora a presión en un área cercana a

una suministro de agua exterior capaz de abastecer agua a un volumen mayor de 3.5 galones por minuto en no menos que 20 PSI en el fin de arandela de presión de la manga del jardín.

2. Revise que la manguera de alta presión se encuentre

conectada firmemente a la pistola de rociado y a la bomba.Vea "Preparando El Lavador A Alta Presión Para Su Uso".

3. Asegúrese que la unidad esté nivelada.

4. Conecte la manguera de jardín a la entrada del agua. Aprietela

5. ABRA el agua, apunte con la pistola hacia una dirección segura

y apriete el gatillo para eliminar el aire y las impurezas del sistema de bombeo. Espacio Libre Alrededor del Lavadora a Presión ADVERTENCIA Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio.

• Deje un espacio mínimo de 152 cm (5 pies) alrededor del lavadora a presión, incluida la parte superior. Sitúe el lavadora a presión en una zona bien ventilada que permita la eliminación de los gases de escape mortales. NO instale el lavadora a presión en lugares en los que los gases de escape se puedan acumular o entrar en un edificio que pueda estar ocupado. Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse (Figura 85).Tenga en cuenta los vientos y las corriente de aire preponderantes cuando elija la ubicación del lavadora a presión. PRECAUCIÓN NO haga funcionar la bomba si no tiene el suministro conectado y abierto.
• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía. ADVERTENCIA

6. Conecte la extensión de la lanza a la pistola rociadora.

Apriétela con las manos (Figura 86). Al motor funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte. Figura 86 — Conecte la Extensión de la Lanza a la Pistola Rociadora

• Opere el lavadora de presión SOLAMENTE al aire libre.
• Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse.
• NO opere el lavadora de presión dentro de un edificio o lugar cerrado, aunque haya puertas o ventanas abiertas.

7. Coloque el coloró rápido conecta puntas de rocío en las

ranuras en el poseedor eso’s conectado a la extensión de la boca (Figura 87). Figura 85 — Espacio Libre Alrededor del Lavadora a Presión Figura 87 - Instale las Puntas de Rociado en el Soporte Típica Lavadora a Presión Mostrada

Seleccione la puntas de rocío de conexión rápida que usted desee e insértela en el extremo de la extensión de la lanza (Vea "Como Usar las Puntas de Rocío"). FUNCIONAMIENTO

Coloque el pasador de seguridad al gatillo de la pistola rociadora (Figura 88). ADVERTENCIA El rápido repliegue del cable del arrancador (retroceso) impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. Figura 88 - La Pistola Rociadora con el Pasador de Seguridad en su Posición El Pasador de la Seguridad

• Antes de arrancar el motor, apunte SIEMPRE con la pistola rociadora hacia una dirección segura y apriete el gatillo para descargar la presión y evitar el retroceso.
• Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuación, tire rápidamente de él para evitar su retroceso.
• Después que cada tentativa que empieza, donde motor falla de correr, siempre señalar el fusil en la dirección segura y el disparador del fusil del rocío del estrujón para liberar la presión alta.
• Sujete firmemente la pistola rociadora con ambas manos cuando aplique un rociado a alta presión para evitar lesiones cuando se produzca el retroceso de la pistola.

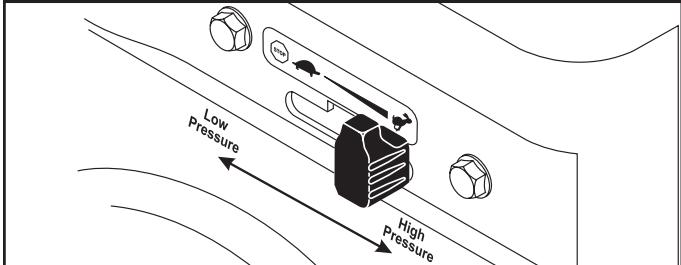

10. Mueva el palanca de control de estrangule a la posición

"Alto" ("High"), que se distingue con la figura de un conejo (Figura 89). Figura 89 - Palanca de Control de Estrangule ADVERTENCIA Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150ºF (65ºC). Quemaduras severas pueden ocurrir al hacer contacto. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio.

11. Cuando arranque el motor, colóquese en la posición

recomendada en la Figura 90 y siga las instrucciones del manual del operario del motor. Consulte también la etiqueta de instrucciones situada en la limpiadora a presión. Figura 90 - Posición Recomendada para el Arranque

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del lavadora a presión, incluida la parte superior. Cómo Detener su Máquina Lavadora a Presión

Mueva la palanca de control de estrangule a la posición "Stop" ("Parado").

Pare el motor tal y como se explica en el manual del operario del motor. FUNCIONAMIENTO

SIEMPRE fusil de punto en una dirección segura y el disparador del fusil del rocío del estrujón para liberar la presión retenida de la pleamar. NOTA: También puede utilizar los ganchos situados en la base y el asa para guardar la pistola y el prolongador de la boquilla tal como se muestra en la página 78. ADVERTENCIA La corriente de agua de alta presión que produce este equipo pueden perforar la piel y sus tejidos profundos, ocasionando lesiones serias y posible amputación. La pistola rociadora contiene agua a alta presión incluso con el motor parado y el agua desconectada, que puede causar la herida.

Cuelgue la manguera de alta presión del gancho situado en la parte delantera de la bandeja de accesorios, como se muestra en la Figura 91. Cómo Usar las Puntas de Rocío La conexión rápida de la extensión para boquillas le permite usar cuatro puntas de rocío diferentes. Las puntas de rocío tienen diferentes patrones de rociado como se ilustra a continuación (Figura 92).

• Mantenga conectada la manguera a la máquina o a la pistola de rociado cuando el sistema esté presurizado.
• SIEMPRE que pare el motor, apunte con la pistola rociadora hacia una dirección segura y apriete el gatillo para descargar la presión y evitar el retroceso. Active el seguro del gatillo cuando no utilice la pistola. Figura 92 — Rocíe los Modelos del Rocío de Punta La Presión Baja IMPORTANTE: La pistola rociadora contiene agua a alta presión incluso con el motor parado y el agua desconectada.

Coloque la pistola rociadora en el orificio situado a la derecha de la bandeja de accesorios (Figura 91). Active el seguro del gatillo de la pistola rociadora cuando no la utilice. Negra Cómo Usar la Bandeja de Accesorios Usada para aplicar químicos La unidad está equipada con una bandeja de accesorios con habitáculos para guardar la pistola rociadora y el prolongador de la boquilla. La parte delantera de la bandeja también incluye un gancho para sujetar la manguera de alta presión. La Presión Alta NOTA: El orificio adicional de la bandeja permite guardar un cepillo. La pinza adicional de la bandeja permite guardar una boquilla turbo. La limpiadora a presión NO incluye el cepillo ni la boquilla turbo Puede adquirir estos elementos como accesorios opcionales.

Pase el prolongador de la boquilla por el orificio de la bandeja de accesorios según se indica en la Figura 91. Figura 91 - Charola de Accesorios Sobre el Charola Accesoria 40º Blanca 15º Amarilla 0º Roja Para cambiar las puntas de rocío:

Coloque el pestillo de seguridad de la pistola de rociado. PRECAUCIÓN El lavadora de presión produce un rocío alto de la presión cuál riesgo de aumentos de la herida y dañe a la unidad.

• NUNCA intercambie puntas de rocío sin haber asegurado el cerrojo de seguridad del gatillo.

Desplace hacia atrás el anillo del conector rápido y tire de la punta de rociado que esté montada. FUNCIONAMIENTO

Seleccione la punta de rociado deseada:

Para enjuagado suave, seleccione la punta de rociado blanca de 40º. Para fregar la superficie, seleccione las puntas de rociado amarilla de 15º ó roja de 0º. Para aplicar productos químicos, seleccione la punta de rociado negra. Desplace hacia atrás el anillo, inserte la nueva punta de rociado y suelte el anillo.Tire de la punta de rociado para comprobar que está bien montada. Para una limpieza más efectiva, mantenga la boquilla de rociado de 8 a 24 pulgadas de la superficie de limpieza. Si coloca la boquilla muy cerca, podría dañar la superficie que está limpiando. NO coloque la boquilla a menos de 6 pulgadas cuando esté limpiando llantas. PRECAUCIÓN Evite que el tubo de inyección de químicos entre en contacto con el silenciador caliente.

• Cuando coloque el filtro en la botella del químico, coloque el tubo de manera que no entre en contacto accidentalmente con el silenciador caliente.

IMPORTANTE: Utilice detergente diseñados específicamente para máquinas lavadoras a presión. Los detergentes caseros podrían dañar la bomba. PRECAUCIÓN Usted deberá conectar todas las mangueras antes de darle arranque al motor.

• Arrancar el motor sin tener todas las mangueras conectadas y sin el suministro de agua ABIERTO (ON) causará el daño de la bomba.
• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía.

Asegúrese que la manguera de jardín esté conectada a la entrada del agua. Revise que la manguera de alta presión esté conectada a la pistola de rociado y a la bomba. Dele arranque al motor.

Aplique el detergente sobre la superficie seca, comenzando en la parte inferior del área y dirigiéndose hacia arriba, utilizando movimientos largos, parejos y superpuestos.

Permita que el detergente penetre de 3 a 5 minutos antes de enjuagar. Vuelva a aplicar cuando sea necesario para evitar que la superficie se seque. NO permita que el detergente se seque. Si permite que el detergente se seque, la superficie podría quedar con manchas. IMPORTANTE: Usted deberá lavar el sistema de inyección de químicos después de cada uso colocando el filtro en un balde de agua limpia y haciendo funcionar la máquina lavadora a presión de 1 a 2 minutos en el modo de baja presión. Para aplicar el detergente, siga los siguientes pasos: Revise el uso de las puntas de rociado.

Prepare la solución detergente siguiendo las instrucciones del fabricante. Asegúrese de que la puntas de rocío negra esté instalada en la extensión para boquillas. NOTA: No se puede aplicar detergente con las puntas de rocío de alta presión (Blanca, Amarilla o Roja). Limpieza y Aplicación del Detergente

Coloque el pequeño extremo final del filtro del tubo de inyección del detergente dentro del contenedor del detergente.

FUNCIONAMIENTO Enjuage de la Máquina Lavadora a Presión Lavado y Enjuage de la Superficie Este Lavadora a Presión permite la regulación de la presión de salida del agua variando la velocidad del motor. El palanca de control de estrangule en contró en la frente del motor puede ser puesto, como mostrado en la Figura 93: Figura 93 - Control de Estrangule Presión Baja

Alta Régimen Bajo Alto Aplicación Automóviles Hormigón Eliminación de pintura Medio Barcos Caminos Muebles Cubiertas

Deslice la palanca de control de estrangule hacia la derecha o la izquierda para regular la presión de rociado tal como se muestra en la Figura 89 de la página 83.

Aplique un rociado de alta presión en un área pequeña, después revise si la superficie presenta daños. Si no encuentra daños, puede continuar con el trabajo de limpieza.

Comience en la parte superior del área que va a enjuagar, dirigiéndose hacia abajo con los mismos movimientos superpuestos que utilizó para la limpieza. Limpiando el Tubo Si usted usó el tubo, usted debe lavarlo con agua limpia antes de parar el motor.

1. Coloque el filtro y la inyección química en un balde lleno de

agua limpia. Desengrasado Después de haber aplicado el detergente, refriegue la superficie y enjuagela de la siguiente manera:

1. Coloque el cerrojo de seguridad a la pistola de rociado.

Coloque el cerrojo de seguridad a la pistola de rociado.

Conecte la puntas de rocío negra de baja presión.

Lave de 1 a 2 minutos.

Retire la boquilla negra para químicos de la extensión para boquillas.

Seleccione e instale la boquilla de alta presión que desee siguiendo las instrucciones de “Cómo Usar las Puntas de Rocío” de la página 84.

SIEMPRE fusil de punto en una dirección segura y el disparador del fusil del rocío del estrujón para liberar la presión retenida de la pleamar.

Mantenga la pistola de rociado a una distancia segura del área que planea rociar. IMPORTANTE: La pistola rociadora contiene agua a alta presión incluso con el motor parado y el agua desconectada. ADVERTENCIA ADVERTENCIA La corriente de agua de alta presión que produce este equipo pueden perforar la piel y sus tejidos profundos, ocasionando lesiones serias y posible amputación. La pistola rociadora contiene agua a alta presión incluso con el motor parado y el agua desconectada, que puede causar la herida. El rociado de la alta presión podría hacerlo caer si está muy cerca de la superficie de limpieza.

• Mantenga la boquilla de rociado de 8 a 24 pulgadas de la superficie de limpieza.
• Opere y almacene esta unidad sobre una superficie estable.
• Sea extremadamente cuidadoso si usa la máquina lavadora a presión desde una escalera, andamio o cualquier superficie relativamente inestable.
• Sujete firmemente la pistola rociadora con ambas manos cuando aplique un rociado a alta presión para evitar lesiones cuando se produzca el retroceso de la pistola.

• Mantenga conectada la manguera a la máquina o a la pistola de rociado cuando el sistema esté presurizado.
• SIEMPRE que pare el motor, apunte con la pistola rociadora hacia una dirección segura y apriete el gatillo para descargar la presión y evitar el retroceso. Active el seguro del gatillo cuando no utilice la pistola. Sistema de Enfriamiento Automático (Alivio Térmico) El agua que circula dentro de la bomba puede alcanzar temperaturas entre los 125º-155ºF si hace funcionar el motor de su máquina lavadora a presión de 3 a 5 minutos sin oprimir el gatillo de la pistola de rociado. Cuando el agua alcanza dicha temperatura, el sistema de enfriamiento automático se activa y enfría la bomba descargando agua caliente en el piso.

ESPECIFICACIONES Y MANTENIMIENTO

MANTENIMIENTO DE LA

MAQUINA LAVADORA A

PRESION Presión de Salida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2700 PSI Promedio de Flujo . . . . . . . . . . . 2.5 galones por minuto (gpm) Detergente Use el detergente adecuado para lavadores a presión Temperatura del Suministro de Agua . . . . . . . . . . . . . . . . . . . . . . . . . . .Que no pase de 100ºF Revise y Limpie el Colador de Entrada Examine el colador de entrada de la manguera de jardín. Límpielo si está tapado o remplacelo si está roto. Sistema de . . . . . . . . . . . . . . . . . . . . .Funcionará cuando el agua Enfriamiento Automático alcance de 125º-155ºF LwA medido . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104 dB(A)/pW Revise la Manguera de Alta Presión LwA garantizado . . . . . . . . . . . . . . . . . . . . . . . . .104 dB(A)/pW Las mangueras de alta presión pueden desarrollar fugas debido al desgaste, dobleces o abuso. Revise la manguera antes de cada uso. Revise si existen cortes, fugas, abrasiones, levantamiento de la cubierta, daño o movimiento de los acoplamientos. Si existe cualquiera de estas condiciones, remplace la manguera inmediatamente. Nivel de presión acústica a 7 m . . . . . . . . . . . . . . . . .79 dB(A) Peso que Embarca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84 lbs. RECOMENDACIONES GENERALES ADVERTENCIA La garantía de la máquina lavadora a presión no cubre los elementos que han sido sujetos a abuso o negligencia por parte del operador. Para hacer válida la cobertura total de la garantía, el operador deberá mantener la lavadora de presión tal y como se indica en el manual. La corriente de agua de alta presión que produce este equipo pueden perforar la piel y sus tejidos profundos, ocasionando lesiones serias y posible amputación. NOTA: En caso de dudas sobre la sustitución de los componentes de su limpiadora a presión BSPP, consulte nuestro sitio web BRIGGSandSTRATTON.COM.

Algunos ajustes tendrán que hacerse periódicamente para mantener adecuadamente su máquina lavadora a presión.

Todos los servicios y ajustes deberán hacerse por lo menos una vez en cada estación.

Una vez al año, usted deberá limpiar o remplazar la bujía y el filtro de aire. Una bujía nueva y un filtro de aire limpio garantizan una mezcla de combustible-aire adecuada y le ayuda a su motor a funcionar mejor y a tener una vida útil más prolongada. Por favor, para mayores detalles, consulte el manual del operario del motor.

• NUNCA repare la manguera de alta presión. Remplacela.
• Remplacela con una manguera que cumpla con la capacidad mínima de presión de su máquina lavadora a presión. Chequee el Tubo de Sifón del Detergente Examine el filtro en el tubo del detergente y límpielo si se encuentra sucio. El tubo debería quedar apretado en la pieza. Examine el tubo para ver si existe cualquier tipo de goteo o está roto. Reemplace el filtro o el tubo si alguno de ellos se encuentra dañado. Revise la Pistola y la Extensión para Boquillas Examine la conexión de la manguera a la pistola y cerciorese de que esté en buen estado. Pruebe el gatillo oprimiéndolo y asegurándose de que se devuelve a su sitio cuando lo suelte. Coloque el cerrojo de seguridad y pruebe el gatillo. Usted no debe ser capaz de oprimir el gatillo. Remplace la pistola inmediatamente si falla cualquiera de estas pruebas. Antes de Cada Uso

Revise el nivel de aceite del motor.

Revise si existen daños en el colador de la entrada de agua.

Revise si existen fugas en la manguera de alta presión.

Revise si existen daños en los filtros de químicos.

Revise si existen fugas en el conjunto de la extensión para boquillas y pistola.

El aclarado fuera manga de jardín para limpiar fuera escombros.

MANTENIMIENTO Mantenimiento de las Boquillas Mantenimiento de los Anillos 'O' Si siente una sensación pulsante al momento de apretar el gatillo de la pistola rociadora, puede que sea causada por la presión excesiva en la bomba. La causa más probable del exceso de presión es la obstrucción de un orificio debido a la suciedad u otro material extraño. Para eliminar el problema, limpie inmediatamente el orificio con las herramientas que se suministran con la limpiadora a presión y conforme a las siguientes instrucciones:

1. Apague el motor y apague el suministro de agua.

Durante la operación normal de su máquina lavadora a presión los anillos 'o' mantienen apretadas y libres de fugas las conexiones de las mangueras y la pistola, ellos pueden desgastarse o dañarse con el uso.

Remueva la puntas de rocío del extremo de la extensión de la boquilla.

Use el pequeño sujeta papeles para liberar cualquier material extraño que esté tapando la puntas de rocío (Figura 94). Figura 94 - Mantenimiento de la Boquilla Su máquina lavadora a presión viene con un Juego de Mantenimiento para anillos 'O', el cual contiene anillos 'o', arandela de caucho y un colador de repuesto para la entrada de la manguera de jardín. La nota que no todas las partes en el juego se usarán en su unidad. Para retirar un anillo 'O' desgastado o dañado; utilice un destornillador de cabeza plana pequeño, colóquelo por debajo del anillo 'o' y sáquelo haciendo palanca. ADVERTENCIA La corriente de agua de alta presión que produce este equipo pueden perforar la piel y sus tejidos profundos, ocasionando lesiones serias y posible amputación. Use el alambre aquí para eliminar los residuos.

• NUNCA utilice ningún tipo de sellador para reparar una fuga en una conexión. Sustituya la junta tórica o la junta. Usando una manguera de jardín, remueva cualquier desecho adicional, poniendo agua en la extensión de la boquilla (Figura 95). Haga ésto de 30 a 60 segundos. Mantenimiento de la Bomba Figura 95 - Suministrar Flujo de Agua a la Boquilla

MANTENIMIENTO DEL MOTOR

Instale de nuevo la puntas de rocío en la extensión.

Conecte de nuevo la extensión de la boquilla a la pistola rociadora.

Conecte de nuevo el suministro de agua, prenda el agua, y encienda el motor.

Pruebe el lavador a presión al hacer funcionar con cada una de las puntas de rocío de Conexiones rápidas que viene con el lavador a presión. Consulte el manual del operario del motor para las instrucciones de cómo mantener adecuadamente el motor. PRECAUCIÓN Evite el contacto prolongado o repetido de piel con aceite usado de motor.

• El aceite usado del motor ha sido mostrado al cancer de la piel de la causa en ciertos animales del laboratorio.
• Completamente lavado expuso áreas con el jabón y el agua. MANTENGA FUERA DE ALCANCE DE NIÑOS. NO CONTAMINE. CONSERVE los RECURSOS.VUELVA ACEITE USADO A la COLECCION CENTRA.

ALMACENAMIENTO El agua no debe permanecer en la unidad por un largo periodo de tiempo. Los sedimentos o minerales se pueden depositar en las piezas de la bomba y "congelar" la acción de la bomba. Si usted no piensa usar el lavador a presión por mas de 30 días, siga este procedimiento:

1. Vacíe el tubo de detergente, colocando el filtro en un envase

lleno de agua limpia mientras esté corriendo el agua a baja presión (la lanza ajustable en la posición hacia adelante). Lave por 1 o 2 minutos.

Apague el motor y permita refrescar, entonces quita mangas altas de presión y jardín. Desconecte el alambre de la bujía.

Vacíe todos los líquidos presentes en la bomba, halando la manecilla de retroceso hasta seis veces. Esto debería remover la mayor parte de los líquidos presentes en la bomba. Ponga anticongelante RV (que no contenga alcohol) en la bomba, en una sección de 3 pies de la manguera del jardín conectada a un adaptador y halando la manecilla dos veces. Si disponible, el uso PumpSaver en lugar de anticongelante de RV y seguir paquete las instrucciones.

Almacene la unidad en un lugar limpio y seco.

ALMACENANDO EL MOTOR

Consulte el manual del operario del motor para las instrucciones de cómo preparar adecuadamente el motor para su almacenamiento.

REPARACION DE AVERIAS

REPARACION DE AVERIAS

Problema La bomba presenta los siguientes problemas: no produce presión, produce una presión errada, traqueteo, pérdida de presión, bajo volumen de agua. El detergente no se mezcla con el rociado. El motor funciona bien cuando no tiene cargas, pero funciona "mal" cuando se conecta una carga. El motor se apaga durante la operación. Causa Solución

La boquilla está en el modo de baja presión.

Mueva la boquilla hacia atrás para el modo de alta presión.

La entrada de agua está bloqueada.

Suministro de agua inadecuado.

La manguera de entrada está doblada o 4. presenta fugas. Estire la manguera de entrada, coloque un parche en la fuga.

El colador de la manguera de entrada está tapado.

Revise y limpie el colador de la manguera de entrada.

El suministro de agua está por encima de los 100ºF.

Proporcione suministro de agua más fría.

La manguera de alta presión está bloqueada o presenta fugas.

Retire las obstrucciones de la manguera de salida.

La pistola presenta fugas.

El orificio está obstruido.

Limpie el orificio. Proporcione flujo de agua adecuado.

10. Póngase en contacto con el centro de

servicio Briggs & Stratton Power Products.

El tubo de succión de detergente no está sumergido.

Coloque el tubo de succión de detergente en el detergente.

El filtro de químicos está tapado.

Limpie o remplace el filtro/tubo de succión de detergente.

La boquilla está en el modo de alta presión.

Mueva la boquilla hacia adelante para el modo de baja presión. La velocidad del motor es demasiado lenta. Mueva el control de la válvula de regulación a la posición FAST (RAPIDO). Si el motor continua funcionando mal, póngase en contacto el fabricante del motor. Sin gasolina. Llene el tanque de combustible.

POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE UNA LAVADORA A PRESIÓN

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

Fecha de entrada en vigor:1 de Diciembre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 Diciembre de 2005.

GARANTÍA LIMITADA

Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente de la lavadora a presión que presente defectos de materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía correrán a cargo del comprador. El período de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía, localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.COM. NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN CONCRETO, SE LIMITAN A UN AÑO A PARTIR DE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro.

PERÍODO DE GARANTÍA

Uso del consumidor 1 año Uso comercial 90 días El período de garantía comienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado anteriormente. "Uso del consumidor" significa uso doméstico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de esta garantía. NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL EN EL MOMENTO DE SOLICITAR EL SERVICIO EN GARANTÍA, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE GARANTÍA.

ACERCA DE LA GARANTÍA

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación, el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie de la lavadora a presión o del motor, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y los equipos que se detallan a continuación:

Desgaste normal. Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

Instalación y mantenimiento. Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el mantenimiento normal, como los filtres de aire, los ajustes y la limpieza o la obstrucción del sistema de combustión (debido a materias químicas, suciedad, carbón, cal, y así sucesivamente).

Otras exclusiones. Esta garantía excluye los elementos sujetos a desgaste, como las conectores, juntas, las juntas tóricas, las bombas que se hayan hecho funcionar sin agua y los daños derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Los accesorios tales como pistolas, mangueras, extensións de boquilla (varillas) y boquillas quedan excluidos de la garantía del producto. Esta garantía excluye los equipos usados o reacondicionados y los destinados a demostraciones y los fallos debidos a hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. 198187S, Rev. C, 12/31/2006

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, EE.UU.
